脉冲式电子围栏六线接线方法

关注小拓，解锁更多安防干货！

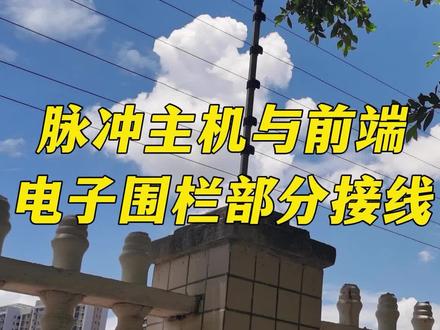

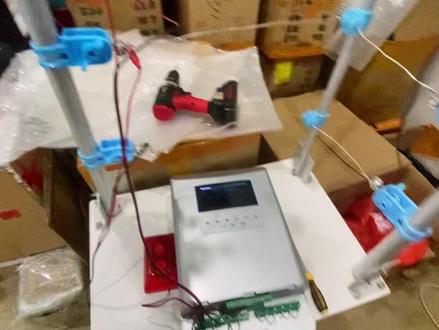

当所有支撑杆安装完以后就开始穿合金线，穿合金线的时候要装上线下连接器，请线器，然后这边就是 用线把高压和低压分别短接起来，我们这边用四线是你看分别就是把第一根和第三根用线给他短接起来的，这边是高压的负极，也用线给短接起来，然后这边的话，这边的话就是 因为两房区嘛，这个是正极负极，正极负极下来，我们就这根线接 接到 a 加和 a 减，然后第三根和第四根同样的也是正极负极接过来，接到另外 一个 a 加一 a 减一，因为这个是主机，是四线制、六线制通用的，那么还剩两个端口，还剩两个端口我们就用线给他短接起来就可以了。 这边是第二房区的，第二房区我们没有使用，也需要用线给他短接起来。上面的接线端可以简单介绍一下，四八五的就是连总线主机的信号输出口，这边是两路的 开关量信号输出口，开关量信号输出口平时的话只有通断信号，如果我们如果我们需要接负载的话，也可以给他连到这边给他断连到电压端就是作为一个开关使用，可以接负载。这边是接井号的井号， 我们这边接了一个圣光景号，现在我们测试一下，不妨之后 这个时候我们用一根线给他短接一下， 可以看到短节的时候他会发生报警，最后的时候我们再在线上装上警示牌或者说防雷器，还有或者说有的客户要求杆子上也装升光井号，反正就根据客户的需要来安装就可以了。

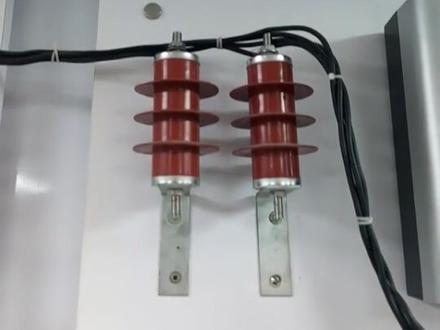

先准备助力底座，安装一根中关杆，需要两个助力底座，助力底座角度可调，以适应各种安装环境。 然后通过螺丝固定中端杆。 下一步将终端杆绝缘子装入终端杆中， 两两之间间隔十五厘米左右。安装六个终端杆绝缘子，随后安装终端杆防雨帽。 安装第二根终端杆。安装方式一样， 安装中间杆只需要一个助力底座螺丝固定。然后将中间杆绝缘子套入中间杆， 装好防雨帽，剩下中间。该安装方式与低根一样。 所有杆子组装完毕后，需要安装到围墙上， 间隔要求为中间杆为五米一根， 中端杆为五十米或一个拐角一根。安装完之后就是拉线，中间杆为穿线方式， 终端杆绝缘子自带仅限功能，按设计拉好六分线。 安装防护箱和主机避雷器，每个房区需要两个，安装在防护箱附近。建议安装在围墙上警示牌每示明一个。安装在中间干，可避免合金线受力过大。

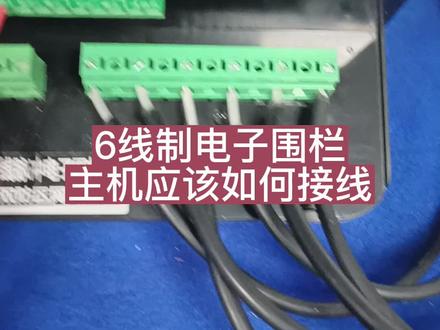

这是一台六线制的电子围栏接线方式，这边的话是三根的话是正的，就是我们的高压线，这边的话三个是话是低电压啊， 低电压三根线，我们每一根电压线的话，接到这个电子围栏上面去，就是这里是高压线，那上面就是低压线，这样子相隔，这样子的话进行盘线上面接上上面去。现在的话我们进行演示一下， 高低压的话进行短路了，现在这边的话就是一个短路报警，现在防区二。
