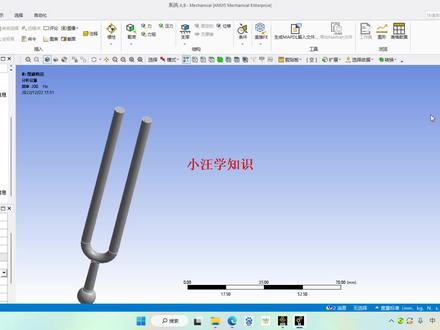

录一个视频，看一下这个，看一下写响应录的一个视频了，刚才录了一个写响应的印象视频，先录一个神态的，录一个神态的 啊，直接直接把这个改掉了，直接这个下面可以插入啊，直接插入这个神态 生态结构，当你要用生态结构的生态结构，然后也也是用这个模太底下的话，那就要这个时候就有要求了。你用斜窝扫平 去看公证的话，写响应分析里面，写响应分析里面的那个模太底下哈，他他对模态的 接触是没有什么要求的，就是要注意一点，有写响应写过，写响应分析的时候就是你的这个模太的接触，模太的频率范围必须要是这个分析范围的一点五倍，所以分析范围是比较窄的。 魔太就是用斜坡响应，在斜响应分析里面，你之前求着魔太的那个频率范围，必须要是 起步响应分析范围的，要是这个范围的一点五倍，就这一点。但是到了损态里面就不一样了，损态里面他是要求是 质量参与系数必须要到，尤其是你重点关重点关注的那个方向，那个方向的质量参与系数必须要到零点八五，你看这个都没有到零点八五，这个机方向的话是零点七八，这个是零点七六，这个 更低了，这个主要参与系数太低了，这个手怎么办？这个手只有加固，对吧？只能够多提高他的接触 提拔结束。比如说我分析十五届 写响应，我就直接删掉了，写响应的话， 这十五节，十五节再看一看，再看一看它的质量参与系数就是如果做不到三个方向都是零点八五的，至少要在你关注的那个方向。 xd 方向 x 方向一直是这么低，为什么 x 方向一直这么低？看一看可以看一下为什么 x 方向一直是这么低的。 因为有一个固定，所以他很有可能你固定的这一块质量就已经不止零点二了，就说你最大质量可能也就百分之八十，永远到不了百分之八十五，因为你这里固定了一个这么一坨质量， 这么一块这么一块的质量有可能就已经，这是有可能的啊，这是有可能的，因为我这里也没有去刷，你看你提高这么多机，方向和外方向都已经增加到明天发货，这里还有没有删，可能还需要增加一下， 提高到二十岁吧。 零点八一，从零到零点八一，这个是八六是八五， 已经差不多了，都到百分之八十了，最好是八十五万的时候，八十基本上也没什么问题，尤其是你关注的方向已经到了八五年的损态是什么呢？就是一个一个力敲一下，就就这个上面加一个力，突然一下再敲一下，现在敲一下初始条件，初始条件已经有了， 看看这里模太，哎，怎么没点模太哦，居然是把这个模太选进来。初始条件已经有了，你去收拾里面分析，比如说总时长，我分析零点 二秒开心，零点二秒 自动式部关闭，然后给人力啊， 这个力点，这个上面给他一个力，给他是相当于一个力敲的一下，力的大小分量根据分量去做， 从耳环从歪方向敲他一下，敲这个五流的力敲一下 时间区分一定要开启 周数至少十二，至少十二 力，你看这里力就是一个损态，现在冲他一下，冲他一下，冲他一下的话， 五牛本的时间收复点零一倍， 然后到零点二二流的时候变成零，就这么敲他一下，敲他一下，这个是零二秒， 后面都是直接现，现在敲了一下，这一个时间是零点零一，那你的积分 时间时间基本不长的话是零点零零一，实际上这个时间不长，他要根据两个东西来啊，第一次根据这个这个特征，这个外界激励的那个峰值峰值时间，这个时间一定要比这个这个峰值出现的时间要短，他才能够捕捉得到。另外一个就是要根据这里， 另外一个要根据这里，根据这个斜响音频率，这里是最高阶模特的这个你看一下这个频率，这个频率是这么多， 这个频率这个周期的四分之一，就这个周期分为在这个频率这个周期的四分之一，四分第一时间啊，就这个这这这里的这个时间不长，必须是两个东西取最小的。第一是这个力， 这里可能有点也不难呢，其实也不难理解，第一次这个力出现了峰值时间，峰值的时间 肯定不能够是比这个疯子疯子出现的时间还要长，对吧？如果你出现在这里，比如说你这个，你这个时间跨度出现在这里，那，那你这个疯子根本就捕捉不到。另外还有一个就是这个最长的这个最最短周期的四分之一，因为你如果比四分之一还要长，你就拨缝和拨鼓的 特征词啊，就可能捕捉不到一个是个频率，这个频率他对应一个周期的吧，这个周 后期的四分之一跟这个力峰值时间出现的峰值出现那个时间哪一个短取哪一个，哪一个短取哪个。但是这里我为了我，为了简化，我也讲话，因为为了时间关系，如果我分的很小的话，可能求解时间非常长， 所以我这里就只看了这个峰值出现的时间，比峰值时间还要短，实际上还要关注一个，就这里关注，关注这个频就是这个频率所对应的这个周期周期的四分低，但是我这里就不关注了，我这里只关注这个利利的峰值时间。 我这是用的模太叠加哈，模太叠加，因为我这里也设了一个运，设了一个模太， 我探底下啊，他分析设置有好处，你只要设置时间不长就够了，他不需要你去设置那个最大时间不长，还有那个最小时间不长，复制不长，不需要你设置，就设一个时间不长， 如果你要不用，你用完全法的话，你要设置初始时间不长，最大时间不长，最小时间不长，都要设置。我这里因为已经有一个预预预预分析的一个模态在这里，所以他只设置一个时间不长， 先暂停一下，看一个定向的，看一个定向外方向的一个变形， 是在一直震动啊，这个敲了这么一下，然后就退回来，后面这个一直在震动啊，只不过震动度是非常非常小， 可以看一下，看一下， 一直在动，一直在动。 政府最大值最大是零点四九， 最大只出现在什么时候？看一下，看一下这里的时间， 零点四九小， 其实那个是零点零，你试一下在这里面找找也可以，这段时间应该正常的话应该是在哪里？应该是在零点零一秒。零点零一秒是不是在零点零一秒左右？ 基本上也是啊，零点零一秒，零点零一秒左右出现 零点零一秒，完美，这个最高的这个 零点零一秒啊，就零点零一秒左右出现最大值分分析，分析跟设想的应该是是基本上是差不多的时间是零点零一秒，对吧？ 就录这么多啊？就录这么多。他这个他也有一个完全结婚法后，这个选态分析他也也是有完全结婚法和这个模态叠加法的，模态叠加法的话，你你就要把模态这之前分享这个模态 模态都要选进来，要，要添加这个初始条件里面来，而且这个时候的选态冲击选态，选态里面的这个模态添加进来，这个模态必须是要，必须就这个三个方向的这个主要参与系数 大于零点八五的，但是我这里这都大于零点八五，但是他也可以不用那个模太底下啊，损太，他也可以用 直接记分法，直接记分法的话就设置会不一样，就这个设置里如果你有直接记分法，他会让你初始补偿最小补偿和最大补偿， 他设置这个不长的设置怎么设置？就是根据两个地方，两个地方取最小的。第一是特征，那个万业激励出现特征出现最大的时候，那个时间 外界几率出外界几率的最大，出现最大值的那个时间和和这个频率，这个周期看嘛？第二时间和这个周期的四分之一，这，这是频率，看到没有？这并不是周期，他打过来以后就周期和周期的 四分之一哪个小是哪个？因为你要把特征只补足到吗？如果你的跨度比这两个大的话，其实那个特征你就补足不到了， 这是力出现最大时候的那个时间和和这个周期这个周期的四分之一，那个时间哪一个小？是哪个 啊？交流这么多玩具，自己去，自己可以多多看一下，多体会一下。我觉得这个这个倒不是很难。

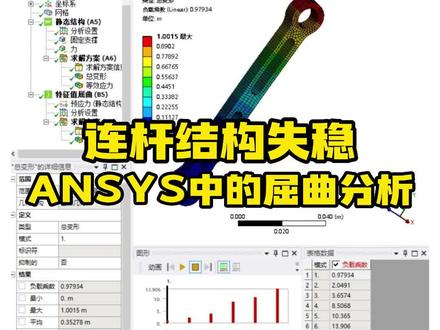

连杆结构湿稳 ncs 中的区区分析，在通常情况下，我们会比较关注产品结构本身的强度和钢度，要满足一定的要求，但在实际工程中，对于像细长里的结构薄壁结构，我们还需要去考虑它的稳定性问题，也就是说它的湿稳问题或者说塌陷问题。 在有些人仿制分析中，通过区区分析来判断发生区区的临界点和大小。接下来的话咱们可以通过一个连杆之吻的案例来进行相应的演示。首先我们打开涡奔器软件，在工具箱中去找到一个静音学分析模块，双击打开， 然后的话我们再找到超增值区区分析模块，然后将我们的数据传递到我们的超增值区区分析模块。首先进行竞学分析模块的几何模型导入，选 选择相应的几何模型打开，然后双击 model 模块来进行相应的设置， 那这个模块打开之后的话，首先要进行网格划分，我们选择网格，然后在详细信息里面去找到他的尺寸调整，将他的分辨率设置为七，然后选择网格，右键点击生成网格， 网格划分完成之后的话，接下来我们再进行其他的设置，这里我们使用默认的结构钢材料，然后我们在静态分析中来进行编辑条件的设置，我们选择求解方案，右键点击，在静态结构中去插入固定支撑， 然后选择连杆一端的圆孔面，然后接下来的话再去插入这样一个集中力的载合，选择另外一端的连杆的圆孔面，然后给他 指定一个立的方向，这里我们选择歪轴的负方向大小为一万牛，接下来的话就可以进行求解了，求解完成之后的话，我们可以查看在该条件下他的一个变形和应力情况， 我们选择评估所有结果，这个的话就是他的一个变形结果，还有他的等效应对结果。 然后接下来的话我们要进行特征值区区分析，那在这里的话我们可以输入他的模态接数为六，然后的话选择求解方案，右键点击进行求解，这个求解完成之后的话，同样也可以插入他的一个变形结果，然后右键点击评估所有结果， 变形的结果就是他的一阶 qq 模态的一个结果。极限载合的话就等于 去去因子一节的去去因子乘以载合大小也就是一万牛乘以零点九七九三四六，他的经验载合是九千七百九十三点四牛。今天这个案例的话就讲到这里，咱们下期再见。

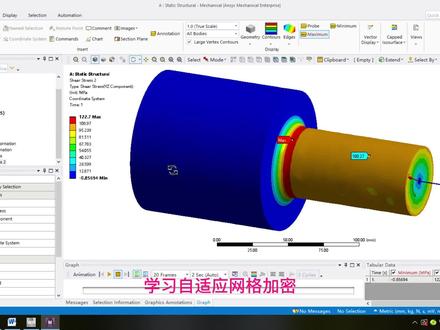

学习自适应网格加密，得到更精确的结果，这是之前采用网格在原户倒角加密的网格得到的经历结果。 有没有更好方法直接对这个模型计算得到更精确的结果呢？我们回到我们本期启动界面，然后复制一个复制， 然后进入 ctrl 好，已经打开，打开之后之前是对这里进行网格加密， 现在不对他加密，把他抑制，然后求解。设置里面最大的 这个网格细化的循环次数，比如说选择六次，然后后面最大的牵引力 插入收链的误差的范围，允许的这个最大误差就是最大误差，可以说取百分之一 啊。比如说我这地方重新划分网格，看一下，这原来是比较粗糙的网格，我重新划分一下， 产生网格初始的网格就是很粗糙，然后刚才我 设置两步，第一步再说一下第一步循环次数，网格细化的循环次数设置六次，然后在我们关心的阴历，呃，最这个地方最大阴历允许的变化误差 取百分之一，然后重新计算，现在是循环的计算过程，现在计算完成，看下结果。 目前的阴历很均匀，圆轴，小端小轴，这地方的阴历很均匀，看一下网格显示单元前单元整体就比较密了， 音律，结果呢，也当然也是精确的，同时网格在该密的地方加密， 他自动细化，网格这边能出套这个无效的细化，圆角处的自动就是细化他自适应的网格细化直接画的。我们看一下收敛的结果，检查一下，第一次就是初始的网格， 网格不加密就是出是默认的网格，算出来应该是一百一十三，网格加密，第一次加密是结果是一百二十一点六八兆法， 节点呢从网格从两千六百变到一万六千，第二次网的加密呢变到一百二十二点五八，他的变化率呢 小于了百分之一，节点呢节点变到七万五千多，哎，接近七万六了，这就是自适应网格化网格划分达到的结果。 当然这个结果精精度是非常高的，但是呢网格的数量增大了很，增大了很多，这是这个结果。然后我们回到问题，把这些结果 人上 我们现在成长， 然后存到的名字呢，也叫这个名字，但是注意啊，这个后座也是 wbpz， 保存， 都保存，所有都保存，成长，成长之后看一下，这是之前存的工程， wbpg 是工程文件铝后缀， 然后 wbpz 的就是压缩包，后续就可以压缩包，打开 来看结果，看现在看一下压缩包的，他的结果文件大小是三十兆，是比较小的，看之前的压缩前的这几个是压缩前的文件，这几个 看一下，看下属性，这个一共有七十四招，压缩之后呢变成三十招，文件大小减小一半。好，这个就讲到这里。

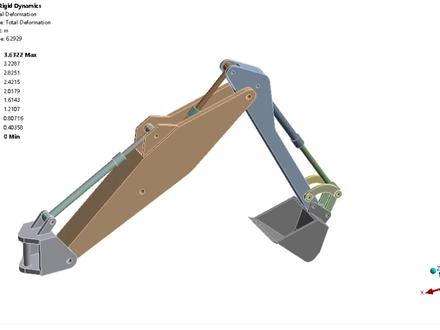

你知道这样一个挖掘机基 b 的运动分析在 ancest workbench 中是如何实现的吗？下面跟着我一起了解一下吧。大家好，今天给大家带来一个挖掘机基 b 的运动学仿真分析小案例。 我们用到的是多缸体动力学分析模块，顾名思义，多缸体动力学分析。假设我们所有的零部件都是缸体，然后进行他的运动学分析，我们可以输入驱动， 然后经过求解就可以得到每个零部件的位移速度、加速度等信息。接下来我们进行相应的演示，我们打开 nsis workbatch 软件，在分析的工具箱中找到多缸体动力学分析模块， 双击就可以创建这样一个分析项目。创建完成之后，第一步找到几何模块，右键导入几何模型，导入完成之后材料保持默认，接下来双击猫抖， 打开之后我们看左边的模型数部分依次进行展开，这里的每一个零部件都默认为钢体。接下来我们要进行连接关系的创建，我们首先看使徒区中的挖掘机基地， 可以按照从下往上的这样一个顺序，以此来构建各个零部件之间相对的运动关系。这里主要是在销轴连接的位置，他们能够发生相互转动，因此我们在这些位置创建两个零部件之间的转动户。 然后在这三个液压驱动的位置，我们又分别创建了移动副， 创建完成之后再检查一下是否有遗漏，然后我们再对网格进行更新。接下来我们要进行分析设置，这里我们保持默认的一秒，然后输入相应的分析部，这里我们采用多个分析部进行挖掘机击毙的挖土动作， 通过控制液压杆位置的移动，负模拟输入驱动我们输入相应的位移大小，最后进行求解就可以了，求解完成之后，我们看一下它的变形情况，点击动画播放按钮 来进行动画的播放，那下面就是他的位移曲线。 好了，今天这个案例就分享到这里，咱们下期再见。
