高处作业吊篮是指悬挂机构架设于建筑物或构筑物上, 提升机驱动悬吊平台,通过钢丝绳沿立面上下运行的一种非常设悬挂设备。 本篇主要依据 gb 一九一五五高处作业吊篮 jgj 二零二建筑施工工具是脚手架安全技术规范 jgj 五九建筑施工安全检查标准 gjj 一六零施工现场机械设备检查技术规程,并通过三维仿真技术演绎高处作业吊篮的安差、使用、管理等。安全作业要点 高处作业吊篮的概述在建筑施工中,吊篮主要应用于多层及高层建筑物的外墙施工、装修以及木墙的安装、清洗等作业中。 吊篮按驱动形式分为手动、气动和电动,按提升特性分为爬升式和卷阳式。按吊篮平台结构分为单层、双层。 在建筑施工上,应用最为广泛的是爬升式电动。高处作业吊篮常用的型号有 zlp 五零零、 zlp 六三零、 zlp 八零零等。吊篮的型号以我们常见的 zlp 六三零吊篮为例, z 装修机械 l 吊篮 p 爬升式吊篮六三零额定在重量六百三十千克。 高处作业吊篮由悬挂机构、吊篮平台提升机构、防坠落机构、电器控制系统、钢丝绳和配套附件、连接件等组成。 施工操作篇吊篮的安装在安装吊篮作业前,应划定安全区域,并排除作业障碍。 对吊兰的各个零件部件进行检验、核对,验收不合格的零部件严禁安装,并按安装流程将吊兰各零部件运送到组装位置。 吊篮安装工艺流程一安装悬挂机构悬挂机构是架设在建筑物作业面顶部支撑处,通过钢丝绳来承受吊篮平台钢丝绳自重和额定载重量的钢结构装置, 主要有杠杆式、齐墙式或其他飞镖形式。我们以常见的杠杆式悬挂机构的组装来举例说明。 悬挂机构主要由前支架、后支架、前梁、中梁、 后梁、配重块、加强钢丝绳等组成,多数由一组相同的两个悬挂装置成对组成。二、安装钢丝绳我们 常见的双吊点吊篮使用的钢丝绳主要分两组,四根工作钢丝绳和安全钢丝绳各两根,分别穿过提升机和安全锁,要求选用的型号、规格相同。 钢丝绳安装前应逐段仔细检查是否存在损伤或缺陷,对负载绳上的污物必须彻底清理,严禁涂油。 对钢丝绳有断丝、锈蚀严重或变形等缺陷,达到报废标准的,必须坚决更换 安装钢丝绳。下面我们以标准式悬挂机构演绎安装钢丝绳,将钢丝绳上端分别绕在各自的锁具套环 上,用三个绳卡卡紧,绳卡滑庵放在钢丝绳工作时受力的一侧,游行螺栓扣在钢丝绳的尾端上,绳卡间的距离为六至七倍。钢丝绳直径 上线为气质档,却安装在距安全钢丝省顶端零点五至一米处。 三、安装安全绳安全绳是保障作业人员安全的生命绳,在安装时应固定在建筑物可靠位置上,不得与吊篮上任何部位相连。 在接触到建筑物的转角处时,应采取有效保护措施,避免被磨断。安全绳材质需为锦纶绳,不得使用丙纶、 乙烯和麻绳直径与安全带、安全锁扣的规格一致,一般不小于十六毫米。 四、组装吊篮平台吊篮平台是用来承载作业人员、工具、物料等进行高处作业的悬挂式封闭框型装置, 主要由栏杆、防滑、底价、安装板、挡板支、强轮、角轮、螺栓等组成。 吊兰平台由两个或三个基本节组成,一般长度为一点五米、两米、二点五米或三米,可按施工需要在地面拼装成所需的长度。五、安装提升机提升机构是通过 驱动工作钢丝绳上下运行,从而达到吊兰平台升降的动力装置。一般成对安装于吊兰平台两端的提升机安装架上常用的为爬升式 提升机,组装时应将电机方向朝蓝体内侧。提升机制动器必须设置手动释放装置。 六、安装安全锁及限位器安全锁是一种安装于吊兰平台两端的提升机安装架上的独立机械安全装置。 当吊兰平台下滑速度或倾斜角度达到锁绳角度时,能自动锁住安全钢丝绳,使吊兰平台停止下滑或倾斜,并具有人工操作开闭锁的功能。 安全锁有离心触发式和摆臂防倾斜式两种,一般常用双吊点吊篮多采用摆臂防倾斜式安全锁。安全锁必须在有效标定期限内使用,有效标定期限不大于一年。 安装安全锁时需用螺栓紧固在安装板上。安全锁滚轮应朝平台内侧。为防止吊篮冲高,帽顶吊篮应设置上限位,形成开关,限位开关安装在安全锁上。 七、安装电控箱吊篮采取电气箱集中控制方式,对吊篮的上升下降、超高限位和紧急停止进行控制。 电控箱必须设置不能自动复位的红色急停按钮。在安装电控箱时,应先将电控箱固定在悬吊平台护栏内侧,再接通各路电源。 安装时注意电源相序要一致。安装航空插头时,安装方法要正确。 吊兰应设置单独开关箱,开关箱应符合 tn 杠 s 系统要求,并设置漏电保护。八、穿绕钢丝绳 首先接通电源,旋转选择开关是电机单独工作,然后按上升按钮,提升机自动将工作钢丝绳绕进提升机。工作钢丝绳到位后,将自动 打开安全锁,然后将安全钢丝绳从安全锁的入绳口插入,从安全锁底部出绳口穿出。 九、安装绳坠快电动吊篮所使用的安全钢丝绳必须在离地面附近加装绳坠快,保证吊篮在正常运行时钢丝绳处于悬垂状态。 电动吊篮应在离开地面不少于二十五厘米后进行安装。绳坠快,绳坠快安装高度离地面约十五厘米。 十、在安装吊篮后,必须对吊篮整体各部件进行检查和紧固。吊篮安装后的调试一、 安全锁试验首先上升至悬吊平台底部离地一米处左右,然后将悬吊平台两端调平,对防轻视安全锁,将转换开关拨至一侧, 操纵单侧提升机下降,直至安全锁锁绳。然后测量悬吊平台底部距地面高度差即为锁绳距离,检查其是否符合标准要求,然后再将左右两端安全锁进行对称检查。 二、空在试运行吊篮平台上下运行三次,每次形成三至五米,全过程升降应平稳可靠。二、提升机应无异响连接 无松动,制动可靠。三、按下级停按钮,平台能停止运行,触动上线未开关,平台能停止上升。三、载鹤试验 吊兰平台均匀装载至额定载鹤。吊兰在三至五米行程中升降至少三次,在运行过程中应无异响,停止时无滑降,各连接触无松动。 四、手动滑匠试验吊兰平台内站两人加至额定载鹤,将吊兰升至三至五米处, 两人同时操纵手动下降装置,下降应平稳可靠,滑降速度应不大于下降速度的一 点五倍。安装注意事项,悬挂机构是高处作业吊篮的根,是吊篮安装的关键工序,在安装时必须注意。 一、悬挂机构的前支架严禁支撑在女儿墙上、女儿墙外或者建筑物调研边缘。 二、配重件安放在配重架上,因有防止随意移动的措施,配重件重量、支点距离、前梁外深长度应符合设计和说明书要求。 安装时可根据建筑物结构调节前、后梁所需要的伸出长度,与中梁连接处至少保证两孔重叠。后梁的伸出长度应调至最大。 钱梁伸出长度通常不大于一点三米,吊兰与建筑物水平距离一般不小于十厘米。当钱梁的伸出长度大于一点五米或钢丝绳长度超过一百二十米时,必须减少工作鹤载或增加配重, 保证抗倾附安全系数大于或等于二、三、悬挂机构前支架应与支撑面保持垂直,角轮不得受力。 四、支架支撑点处结构的承载能力应通过验算,大于所选择吊篮各工框的赫载最大值。五、悬挂衡量安装应前高后低,前后水平高差不应大于衡量长度的百分之二。六、 双吊点吊篮的两组悬挂机构之间的安装距离应与悬吊平台两吊点间距相等,其误差在零至正五厘米之间。 七区严格按方案平面布置图进行架设,相连安装的两吊兰平台之间的安全距离不得小于零点五米。吊兰的使用 在使用吊兰工作时,作业人员应佩戴安全帽,系好安全带。安全带应按照 gb 六零九五安全带的规定选用。坠落悬挂安全带,将安全锁扣正确挂置在独立设置的安全绳上。 安全锁扣的配件应完好齐全,规格和方向标识应清晰可变。 在吊兰作业时,需排除影响吊兰正常运行的障碍。在吊兰下防可能造成落物伤害的范围内,应设置安全隔离区和警告标志,人员和车辆不得停留通行。 交叉作业时,吊篮上部应设置防护措施,不得将吊篮作为垂直运输设备,不得采用吊篮运送物料。操作。吊篮升降人员因经培训合格后方能上岗作业, 吊篮内的作业人员不超过两个。双吊点吊篮作业人员固定为两个。 在吊兰正常工作时,作业人员应从地面进入吊兰内,不得从建筑物顶部、 窗口等或其他孔洞处出入吊兰。吊兰悬挂高度在六十米及以下的,已选用长边不大于七点五米的吊兰平台。吊兰悬挂高度在一百米及以下的,已选用不大于五点五米的吊兰平台。 吊兰悬挂高度在一百米以上的,已选用不大于二点五米的吊兰平台。 在吊篮内进行电焊作业时,应对吊篮设备、钢丝绳、电缆采取保护措施,不得将电焊机放置在吊篮内,电焊缆线不得与吊篮任何部位接触, 电焊前不得搭挂在吊篮上。当施工中发现吊篮设备故障和安全 隐患时,应及时排除,对可能危及人身安全时应停止,并由专业维修人员进行维修,维修后应重新进行检查,验收合格后方可使用。吊篮内严禁放置氧气瓶、乙缺瓶等易燃易爆品, 动火作业时应办理审批手续,配置消防器材和接火盘。 当吊兰施工育有雨雪、大雾、风沙及五级以上大风等恶劣天气时,应停止作业,并将吊兰平台停放至地面,对钢丝绳、电缆进行绑扎、固定。 作业人员在下班后不得将吊兰停留在半空中,应将吊兰放至地面。人员离开吊 吊篮进行吊篮维修或每日收工后,应将主电源切断,并将配电箱加锁。吊篮的拆除一、在拆除吊篮前,应对吊篮进行全面检查,并记录损坏情况, 划定安全区域,排除作业障碍,才能进行拆除工作。拆除时应按照专项施工方案,在专业人员的指挥下实施。 二、吊兰拆除主要步骤一、拆下绳坠快,将吊兰平台下降,停放在平整而坚实的地面上。 二、拆卸钢丝绳。分别将钢丝绳从安全锁和提升机中退出后,将钢丝绳拉到上方,将钢丝绳自悬挂装 至上拆下,卷成直径约六十厘米的圆盘,在三个位置上绑扎。三、拆卸电源电缆首先切断电源,将电源电缆从临时配电箱上拆下,再将电源电缆从吊篮电孔箱上拆下。 四、拆卸悬挂机构首先取下配重铁后,将悬挂机构移至安全地带进行解体。 五、拆卸分解后的勾配件不得放置在建筑物的边缘,零散物品应放置在容器中,严禁将吊篮任何部件从屋顶处抛下。 施工管理篇一、总承包单位必须将高处作业调来 安拆专业工程发包给具有模板、脚手架资质等级的专业队伍,并应签订专业承包合同,明确总分包或租赁等各方的安全生产责任。 二、吊兰安差人员必须持有建设行政主管部门颁发的建筑施工特种作业操作资格证书,方能上岗作业。 三、进入施工现场的吊篮必须具有出厂合格证、产品形式检验报告、使用说明书。 四、产权单位和使用单位应对吊篮建立设备技术档案,主要内容包含机型编号、出厂日期、验收、检修试验、保养记录及故障事故情况。 方案与交底吊兰在安拆之前应进行现场勘查,根据工程结构、施工环境等特点编制专项施工方案。 专项方案应经分包单位、总包单位、监理单位、技术负责人审批,同时应对安差使用作业人员进行安全教育及安全技术交底,并签字存档。 施工高度五十米及以上的建筑木墙安装工程,采用高处作业吊篮的悬挂机构采用斜墙式或其他非标形式进行架设的, 应将吊兰安拆专项方案进行专家论证、检查与验收一、吊兰在安装前区对 各零部件进行检查验收,不合格的零部件严禁安装。二、吊兰在使用前必须经过施工、安装、监理等单位的验收及有资质的检测单位进行检测, 未经验收或验收不合格的吊篮不得使用。三、吊篮应按 jgj 二零二高处作业吊篮日常检查表的规定逐台逐项验收,并经空在运行试验合格后方可使用。 四、吊兰每班作业前,由作业人员进行班前检查,并填写检查记录。 五、吊兰应由使用单位组织监理单位、租赁单位进行定期检查,每月不少 于一次,并记录存档。维护保养吊兰使用单位必须按使用说明书、保养周期要求,对吊兰各机构进行定期维护保养,填写保养记录并存入技术档案。 随着高处作业吊篮应用的推广普及,各相关单位和人员应加强吊篮知识的学习与培训,提高从业人员的标准化操作水平,确保施工安全。

李公,吊兰前支架可以架设在女儿墙上吗?吊兰的全票机构,他的前支架是否可以搭设在女儿墙上?很多人分不清楚,我去查了一下规范, 二零一零年那个版本呢,五点四点七条是明确指出了吊篮的前提下,是严禁搭配在女人墙上,以及这个调音边缘的。 那么很多检查呢,也是参考了这个这个规范,但是二零二二年十月一新出来的规范呢,已经备注了这个制造机,因为什么呢?因为之前的这个铝制弦啊,他是用砖器的,他的这个结构是承重不了这个砖的重量, 那么现在的这个女儿墙呢,都是这种混泥土浇入的,所以说是可以设置在女儿墙上,但是你要有三样东西,第一女儿墙的主板的面算,第二,他的这个专项的设计,第三还是这个固定方式,固定措施,那这个固定措施呢?我们叫呃, 踢墙架,也有叫这个墙前,所以说像我们现在这样,像我们的这种固定措施呢,采取的比较简单,如果出现这种情况,那么哎,怎么办呢? 你要给他们下一个联系单,然后给施工方下个联系单呢?超通道假方监理,这样呢一来是规避自己的风险,第二个呢要多去重视,同时给施工方施加压力,能够彻底的消除这个硬化,规避事实的发生。


篮的前支架到底能不能驾驶在女儿墙上?最近好多人都在问我这个问题,要想弄明白这个问题,首先我们要知道,根据三十一号文规定,吊篮属于微大工程,在施工前需要编制专项施工方案,这是第一点。其次呢,我们在研究一下规范,根据建筑施工工 是脚手架安全技术规范,这是二零二中里面的墙条规定,五点四点七条,悬挂机构的前支架严禁搭设在女儿墙上,女儿墙外或建筑外挑沿。 第二本规范建筑施工升降设备检验标准针织三零五,它里面也提到了说吊篮的前支架不应架设在女儿墙上,所以说兄弟们答案很明显, 吊员的前支架就是不允许驾驶在女儿墙上的。那么回到刚开始问的问题,大家问我的不是前支架能不能驾驶在女儿墙上,大家问我的问题是什么?这个图片驾驶方式, 这到底对不对?对呀,当然对呀,这图片里没有钱架,也没有架设在女人墙上,那么图片里所出的位置是什么呢?他是钱梁,钱梁是可以架设在女人墙上的。那为什么我说可以呢?还是看过去看生姜设备检验标准 dj 三零五,他里边说了,悬挂机构的钱梁不应承载 可以承重的结构物上。当不使用前支架时,前梁放置的中心点应与前支架的支撑点相结合,并且在工作时不能自由与 度,而且要有专项施工方案。啥意思呢?兄弟们,就是说图片里这个两个点,他是要垂直的。如果你看到这里,请点赞、收藏、转发!如果说在现场监理还让你拆这样的胶水架,那么拿出这条视频回怼他。

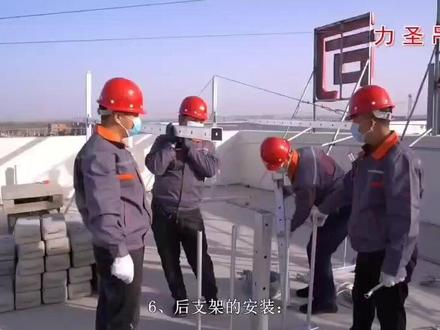

平台处前支架的安装。将前下托插入前支架中,并根据女儿墙的高度进行初步调整,装入两颗螺栓固定。 四、安装前梁及上支柱。将前梁穿过梁头螺栓进行固定。将安装好的前梁放到前下托里,按施工方案要求确定前梁伸出长度, 前梁伸出长度通常不大于一点七米。同时将上支柱装入,装入两颗螺栓紧固。 五、安装中梁和后梁,将中梁插入前梁内,至少重合两个螺栓孔位,装入两颗螺栓固定。将后杠套入中杠,至少重合两个螺栓孔位,装入螺栓颈部。

监理检查吊篮的前置驾驶必须满足以下几点,一、吊篮属于微大工程,在施工前需要编制专项施工方案。 二、根据 j g j 二零二中第五点、四点七中的墙条规定,悬挂机构的支架严禁搭设在女儿墙上,女儿墙外或建筑物外调严。三、根据 j g j 三零五中规定,吊兰的前指甲不应架设在女儿墙上。
