大家好，上一个视频我们介绍了 its pass 的损肽分析功能，损肽分析呢，比较类似于湿波器，它就是可以看看这个发动机电路在食欲上的这样一个表现。 那么这个视频呢，给大家介绍一下损肽分析里面的 time step， 右键点击损肽分析的指令， 那么这个对话框里面的 maxim time step 就是我们今天要啊给大家介绍的一个指标 time step 呢，它跟实际的时波器也是比较类似的啊，实际时波器在显示这个波形的 时候呢，它其实显示的也是很多个点，很多个数据点，我们数据点之间的这个时间差呢，是由 a， d， c 的采用率决定。 its price 在显示波形的时候呢，它显示的也是很多个离散的这个点， 那么点与点之间的这个时间差呢，由这个 time step 来决定。比如说我们输入十微秒的十微秒的 time step， 那么按一般的理解来讲的话，一百微秒的时间，然后十微秒的这样一个时间差，那 啊可能就只有九个点，或者是十个点这样一个，我们看看是不是 怎么看这里面有多少个点呢？我们右键 view accident points， 把这个点都给他 mark 出来，大家可以看看这个播音上的点可不止不止这个十个，那他到底有多少个呢？我们可以按键盘上的 ctrl 加 l 键， 这个地方的 accept 等于七十八，就是表示这个波形里面有七十八个点。 如果我们把这个 time step 改小一点，比如说改成零点一，那么可以预见的是它的这个点数会增加， 等出来了来看一下，现在点数呢，变成一千零三十三啊，有的人可能会啊，有问题说你这 波音上看起来没有那么多个点，没有那么多点，那么这个这有一个原因，就是 it plus 它在仿真的时候呢，它会对它仿真出来这个波形数据，它会有一个压缩，压缩的这样一个 啊，过程，如果我们对他啊不进行限制的话，他默认就会进行压缩，如果我们不希望他对这些数据进行压缩，我们可以加上一条指令，加上这条视频， 大家看现在这个点数哈，点数是这块还是比较分散， 看出来区别了吧，这个线感觉变粗了，变粗了，原因就是说他的那个点数啊，点数啊比较密集，所以看起来这个线比较粗， 我们可以拉大看一下啊，这个显然这个点数要比刚才要密集多。 那么原因呢，就是说因为我们加了一个点， options plot in size 等于零啊，这条指定的啊，结果呢，就是说他会对他算出来这个波形数据，他不会压缩了数，点数会变多 啊，这就是这个神态分析的这个 time step。 我们介绍 time step 呢，主要是为了啊，为将来的这个 f f t 分析的时候啊做一个铺垫。好，我们下期再见。

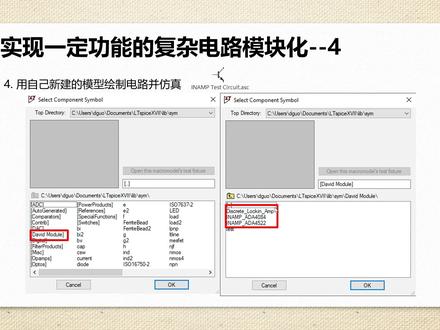

大家好，这个视频给大家介绍一下 itspace 的一个功能电路模块化， 我们看一下是什么意思，那么电路模块化的意思呢？就是将实现一定功能的复杂电路啊，让他变成一个模块啊，比如说像这个电路， 那么下面这个电路呢，是我们用 ads 五二二一个运算放大器，那么搭建的一个仪表放大器 啊，这个电路呢不是特别复杂哈，但是如果我们想把这样一个电路啊封装成一个模块的话，那么啊去怎么怎么去实现呢？首先第一步要把这个电路画出来，然后最重要的一点 就是要把这个将来的这个模块啊对外的这个输入输出口，包括电源都流出来，比如说在这个例子里面，应证应付是输入 微正微副啊，微正微副这个呢是电源管角，那么输出有一个管角， 另外呢他有二级正和二级负啊，这是设置争议的管角，那么这几个管角呢，将来会啊作为我们这个模块的啊管角啊出现在这个啊这个模块上， 那么第一步画完这个之后呢，我们来进行第二步，那么第二步呢啊怎么去操作呢？首先在刚才画的那个原理图页面上，我们点击菜单的 啊海热水，然后下面有个 create a new symbol， 那么点完这个呢之后呢，他就跳出来一个 simble 的这样一个页面，那么在这个 simple 这个页面呢，你可以去画啊，你这个模块的一个形状，一个模样，包括他的管角啊， 那么这样的话就是我们画了一个大的三角，同时呢把这些管角加上这个管角的定义啊，这个 mabo， 比如说 ig 证啊，一定要跟你之前在原理图页面画的那个电路图里面的那几个 啊，管角的名字是一样的，比如说 id 证啊，包括这个输入啊、输出啊，包括这个电源，都要跟之前原力图里面那个完全一样。 那么画完啊，进行完第二步之后呢，我们需要去存存画，重放刚才画的声音宝和画的那个电路图，把它存在哪个地方呢？我们可以先建一个文件夹 啊，用来存放自己自自己建的一些模块，那么这个无论家呢，放在这个 itspace 这个文件夹下面的 libe simp sim 下面啊，我们可以建一个自己的这样一个名字啊，建一个自己的这样一个文件夹， 那么这样的话，我们把之前生成的那个点 asy 啊，就是 c 博文件，还有点 asc 这个电路图文件呢，都放在这个文件夹下，这样的话 itsps 就能找到啊，你新建的这个模块啊，新建的这个啊，新的这样一个自己的 这样一个电路模块。那比如说在这个例子里面呢，就是说我们把这个啊，点 asy 文件和点 asa 文件呢，都放在这个下面啊，都放在这个我们刚才建的这个文件夹下面。 那么第四步呢，就是吊用啊，我们可以用自己新建的这个模型来绘制电路并仿真。 在哪找这个新建的模块呢？就是啊，在原理图原理图页面呢，我们按的键盘上的 f 二键，然后跳出这个对话框。 这里面呢，你可以找到我们刚才建的那个文件夹啊，就是用来存放自己啊建立的这个模块的这样一个文件夹，在这个文件夹下面呢，我们可以找到我们自己建的一些啊 模块啊，在在这个地方，然后点击他之后， ok， 那么他就会出现在这个，他就会出现这个原原理图中， 我们来看一下，看一下这个例子啊，比如说我们在这个页面上点 f 二，然后这样的找到我们这个存放自己模块这个文件夹，然后点击， 然后把它加进来啊，简单起见呢，就是我们已经啊把这自己建的这个模块啊，啊用自己建的这个模块一画一个电路啊，一个仪表放大器的电路，那我们可以直接去啊仿真一下， 我可以点输出，输 入了共模，入了叉模啊，那他呢是会被放大了很多倍，出现在输出端，那么这就是这个例子啊，这个例子就是教给大家怎么去把我们经常用到的一些复杂电路啊，把它模块化好，谢谢大家。

今天视频内容是系统学习一款反击式开关电源电路，正好我手上有金生阳的开关电源，就选了其中最简单的一款，给大家讲讲电路，看看大厂的电源是怎么设计的。 这款电源的型号是 lm 五零二零 bl， 额定输出电压是直流十二伏，最大输出电流四点二安，最大功率大概在五十瓦左右。输入 scl 接交流的火线， acn 接交流零线，当来零线火线对调也是可以正常工作的，但我们还是应该按照厂家的要求使用。这里我们发现输入含标有第三 c 加 dc 减，即使输入直接接三百伏直流电也是没问题的。有些应用场景会把交流电做一个总的整流率波，然后将处理后的三百伏直流电供给开关电源做输入，这样可以增加效率，减少干扰员， 也可以使交流电中带来的干扰远离敏感设备。这是接地端口，用来连接大地的地线。这是电源输出的负极，这是电源输出的正极。 这是电源指示灯，这是电位器，可以微调电源输出电压，实测最低电压可以调节到 大约九点六伏，最高电压可以调节到大约十四点二伏，将输出电压调回十二伏。 下面我们拆开电源，看看电路的内部结构，只要卸两个螺丝就可以拆开电源 电路从交流二百二十伏速度开始讲起，这是交流速度部分的接线端子。 这个棕色的小方块很多人以为是电容，其实他是一个方形的保险丝，串联在电路中，一旦电流超过他的额定值和持续时间，他就会垄断，牺牲自己，保护后级电路不被大电流摧残。 这里有个蓝色的原件，并连在零线和火线之间，看着像电容，但实际它是一个压敏电阻。在正常状态下，它的电阻很大，对电路不造成什么影响。 但如果遇到极端情况，比如遭遇雷电造成的高电压浪涌时， 压敏电阻会被击穿短路，从而起到保护后机电路的作用。继续往下看，这个黄色的方块是一个安规电容，也经常叫做 x 电容，并连在零线和火线之间， 主要作用是降低交流输入的擦膜高频干扰。擦膜干扰可以简单理解为造成两 之间扶持差的干扰信号，比如这样的波形，比如这样的波形大小合适的电容相当于短路高频的擦膜干扰信号，从而减少了擦膜干扰带来的影响。 pcb 的背面会看到这个电容两脚之间，也就是零线和火线之间串并连了六个电阻。这六个电阻都是四百七十开欧，两并三串，等效于一个七百零五开欧的电阻。 这些电阻也叫解放电阻，主要防止断电后按规定笼乘以的电压电到人。假设没有这些电阻，断电后 用手摸零线和火线接线单子，就有可能会被电到。被电容电到的滋味可是很酸爽的，估计尝试过这种滋味的朋友一定印象深刻。 那为什么不用一个电阻而选择这么多个电阻？这就考虑到龙宇的设计，如果电阻坏掉，一个释放电流的功能仍然可以维持，并且多个电阻可以分散功率等效一个多倍功率的电阻。 继续往下看，这个黑色的像电容一样的原件是 ntc 任敏电阻，他串联在电路当中，作用是减少开机瞬间 的浪涌电流。 ntc 是副温度系数电阻，也就是温度越高，组织越小，温度越低组织越大。 常温下，这个型号任命电阻的组织大约为五欧。通电的瞬间，整流桥会给这些绿波电容充电， 如果绿波电容此前没有电盒通电的瞬间充电，电流会非常大，就相当于短路电路中会产生非常大的浪涌电流。浪涌电流的大小可以高达百万以上，所以通电的瞬间的限流措施是必须的， 否则很容易烧坏整流桥。而这个五欧的任命店主就起到了限流的作用。通 天后，随着电流流经这个电阻，电阻开始升温，任命电阻组织开始变小，最终这个组织会根据温度高低降到一个比较小的数值，组织的减少也降低了这个电阻对电能的损耗。 这是该型号任敏电阻组织和温度的变化曲线。当电阻的温度处于二十五度左右时，对应的任敏电阻组织大约为四到五欧。 当电阻的温度达到九十度时，对应的日敏电阻组织大约为一欧。这也是为什么建议电器关机后最好等几分钟再开机的原因。如果立即开机，日敏电阻还处于比较热的状态， 组织较小，那么他一直开机，浪涌电流的效果就会差不少，容易造成整流桥烧毁。 电路经过热敏电阻后就到了供摩电杆，这是扁平线圈结构的供摩电杆。扁平线圈电杆在相同体积下与普通线圈的电杆相比具有重量轻、效率高、高压下噪音小的特点， 可以看出金圣阳这样的大厂用料还是可以的。供摩电杆的作用主要是抑制供摩干扰，那什么是供摩干扰？ 这是零线，这是火线，他们平行布局。假设这时候我在 在这个电源附近用电磁炮开上一炮，在墙磁辐射下，是不是零线和火线都能感应出相同向位、相同幅度的电压？就像这个图显示的这样， 熬供摩绕线电杆是将两个相同相位、相同圈数的捞主捞至在同一磁心上，电流产生的反向磁场相互抵消，从而实现消除或降低供摩干扰的目的。 供摩电杆之后就是整流桥了， pcb 背面的这个器件就是整流桥。 整流桥的原理之前的视频已经详细讲过，这里就不从 复了。通过整流桥把正线交流电整流成了波动的直流电，但这样波动的直流电电压不稳定，不利于后级的利用，所以还需要用绿波电容。 通常开关电源的滤波电容会选择容量较大的电解电容，通过滤波电容将波动的直流电滤波为大约三百伏的平直直流电。 这四个电容就是电解电容，做绿波电容，他们是并联结构。这里有人会问，为什么要用四个电容？用一个大电容不行吗？这里就涉及到空间和成本的问题。 更大容量的电容，体积高度通常也会更大，这种高度的外壳就难以容纳。如果非要找体积小、容量大的电容，可能成本优惠很高，所以干脆用四个较小容量的电容并联 电容，并联的电容量是相加的，这四个并联电容就等效于一个四倍容量的大电容。今天讲的知识点已经有点多了，电路的其他部分安排到下期视频再讲。 整流绿波部分的电路原理图已经画好了，对照原理图再回顾一下今天讲的内容。火线输入了这条电路上串联了一个保险， 对应电路板上那个方形棕色的保险丝。火线和零线之间并连了一个压敏电阻， 对电路起保护作用。火线和零线之间还并连了一个电容，这个电容叫做安徽电容，也叫 x 电容。 通过高频插膜信号容易通过小电容的特性来降低高频插膜干扰。 这六个电阻是起释放作用的电阻，开关电源断电后，通过这六个电阻释放这个安归电容可能存储的电盒，避免电脑人主要起到安全作用。 然后过来就到了 ntc 热门店主。这个型号热门店主常温下组织大约为四到五欧。在 开关电源通电的瞬间，这个热敏电阻就把浪涌电流限制在整流桥可以接受的范围内。而等浪涌电流过去后，热敏电阻的温度也在不断升高，热敏电阻的组织变小。 热敏电阻相当于一条组织较小的导线，从而又减少了热敏电阻带来的电能损耗。经过 ntc， 热敏电阻就到了供摩电杆，供摩电杆起到消减供摩干扰的作用。 他的一组电感线圈串联在火线上，另一组电感线圈串联在零线上。 因为两个线圈相位相同，又处于同一个雌心上，同向的宫膜干扰信号产生 生的磁场相互抵消，从而达到消减供摩干扰信号的目的。供摩电缆过来就到了整流桥， 整流桥的作用是将正弦的交流电转变为波动的直流电。 波动的直流电并不利于后面电路的使用，所以还需要通过后面这四个滤波电容，将波动的直流电过滤为平直的直流电， 这些电容在功能上经常被称为绿波电容。下期视频将继续讲解电路，其他部分。好，今天的视频就到这里， 谢谢大家观看，欢迎大家评论区留言，记得点赞加关注，下期视频见！

大家好，这里是电子技术实验，今天我们讲一下正极开关电源的尖峰吸收电路。一般正极开关电源呢，它的输出啊，是主绕组通过变压器然后四极输出，这是一种形式啊， 这种形式是输出的铝箔电杆需要一个序流二极管，那么这一种啊是不需要的，因为他是双绕阻的，基本上就这两种主绕阻，也就是他的高压绕阻啊， 如果不接尖峰吸收电路的话，那么很容易对开关管呢产生较大的电压应力，很容易把这个开关管烧坏。在主要组上面设计的尖峰吸收电路和反击式开关电源不太一样，一般正极的使用的是 r c， 也就是像这种形式，就是 r 电阻和电容串联，然后 接在这个主绕组两端，通过这种方法来吸收尖峰刺激线圈中，当电流突然的变化，也容易产生较大的尖峰电压，这个尖峰电压主要冲击的是这个整流二极管或者细流二极管。因此 在正极开关电源中，往往在二极管的两端也要加足溶的这种尖峰吸收，二极管呢，也要添加足溶的巅峰吸收，也就是说正极开关电源，他不是通过 rdc 的这种电路，而是通过 rc 电路进行尖峰吸收。像这种 正极的开关电源，它的刺激啊是全波正流输出，那么两个二极管之间呢，往往也要加 rc 尖峰吸收，那么这个尖峰吸收的作用主要是防止反向电压过高时，防止对二极管这个反向 击穿，导致二极管损坏。那么这两个二极管呢，往往都有 rc iphone 吸收电路。好，下面我们通过几个正极开关电源，我们认识一下 rc 的监控吸收，这是一个单管正极的开关电源，这两个是他的主绕组，那么主绕组之间并联的这个点到这边是一个电阻，而这两点之间是个电容，那么电阻然后串联一个电容，就形成了 rc 的监控吸收电容，我们看一下实际就是这个电阻， 那么这个电阻啊，为高压断塔的电阻的组织偏大，也就是高压主绕阻的电阻啊，一般是呃大几十勾到一百五十五左右，那么这个电阻是一百欧的，那么这个电容看的也不是太轻啊，那么这个电阻和这个电容啊，就构成了 高压主要做的尖峰吸收电路，我们再看一下四级，四级的尖峰吸收是跨接在这两个二极管之间的，我们看这是供应急的整流二极管尖峰吸收电路啊，是有两个实物的电阻并联，然后再串联这样一个电容接在了这两个二二极管的两端， 这是这个二极管跨接的监控吸收电路，我们再看这个二极管跨接的监控吸收电路，是完全一样的，是两个十五的电阻串联一个电容，然后跨接在二极管之间，我们再找一个好，我们看这个整体的开关电源， 他的刺激的尖峰吸收啊，是这个电容和这个电阻，这是跨接在这个耳机管两端，那么这个耳机管的尖峰吸收的电阻和电容就这两个，他跨接在这个耳机管之间，那么主绕组呢？ 巅峰吸收电路主要是有这两个电阻并联，然后这个地方应该有一个电容啊，我这是个废板，就这个 c 八 啊，这个电容和这两个电阻串联，然后组成了他的尖峰吸收电路，看这两个是电容，然后跨接电阻接在主绕阻的两端。我们看这一个废板啊， 他的主绕组的先锋吸收啊，是这两个电阻串联啊，然后与这一个电容串联，组成主绕组的 这尖峰吸收，他的电容是两千二百批发，这是主绕组的这一个电阻和一个小瓷片电容组成了其中一个整流管的 尖峰吸收。通过今天的视频呢，我们大致了解一下正极开关电源呢，他的尖峰吸收啊，主要添加的是刺激的整流耳机管两端跨界的阿尔西尖峰吸收，他的主绕柱啊，跨界的仍然是阿尔西串联的尖峰吸收。好，今天的视频呢，就到这里，感谢大家的收看，再见！
