cad 平面绘图基础练习三百例第十例今天我们来看一下这一个图形的绘制。 首先输入原命令 c 空格,绘制一个二十的圆,输入直线命令 a 绘制一条直线, 利用旋转命令选择对象,选择基点 c 复制空格,四十五度确定,点击绘图圆 相切相切相切,选择三个切点,绘制一个圆,删除多余线段,选择对象,进行正列,选择中心点为圆心,确定,选择正列对象,切换图层, 绘制中心线,标注尺寸, 完成图形的绘制。点击关注不迷路。
粉丝3295获赞7425


大家好,今天我们来学习众望 cd 如何设置工具选项版。首先我们 对上节课学的内容进行一个简单的复习,上节课我们学到了设计中心,在工具这里有一个设计中心,这里可以对文件或者快的一个打开或者插入,以及根据文件名 在目标文件夹中进行搜索。好,我们关闭设计中心。工具选项板,在工具选项板,工具选项板里面可以打开工具选项板,可以设置 常用命令,首先我们可以把它拖出来,然后这里可以设置他的透明度, 透明度可以从小到大进行设置好,请观察我鼠标所指的位置,然后确定这个时候他透明度会发生变化,当然默认我们一般都是不透明的,我们把它拖回去。 好,确定好,我们把它固定在左边,试图选 像在工具选板的这个文字上面,右边是出现试图选项,这里可以设置 图标的大小以及他的显示样式,确定这时候他图标就很大,当然我们可以啊,是小一点,最小啊,这样就非常 小了。好,我们接下来学习如何添加和删除选项板。首先如果说我们在这里新建一个选项板,新建选项板,然后单击 新建悬板,选择测试悬板啊,确定确定有个测 是。然后如果说我们想要把某些命令把它复制进去,该如何进行使用呢? 首先如果说我们想要使用直线命令,我们可以在图形上画一条直线,好,然后我们直接把这个直线拖到里面去,好, 他就出现了直线命令。当然我们如果说不想要选这个箭头,我们就可以这样设置右键,然后特性这里有一个使用弹出我们点否,这样的话他就会只有直线, 同样的,如果说我们想要把射线命令把它放进去,首先我们画一条射线,然后我们选正射线把它拖过去,这个时候他会出现射线命令,我们同样右键有侧线, 选弹出否,这样的话他会去确定射线命令。我们所剩的默认的直线构造线,多段线是一样的,就是添加图标按钮,如果说我们不想要这个, 不想要这个命令,我们可以把直接把这个命令删除,如果我们不想要这个选用板,可以直接把这个选用板删除。确定要删除测试选用板,除非先期输入到外部文件中,否则其选用板的操作是永久性的。好,我们 删除学员网重命名移信件粘接是 求选项上移,下移。好,我们删除选项板,测试选板删除好等确定, 当然我们可以使用复制粘贴命令来进行。好,我们新建一个测试 悬崖板,新建测试悬崖板,测试悬崖板,然后我们在直线命令这里 复制,然后回到测试选板就有粘贴,这个时候直线命令就能复制下来。好,我们来学习调整工具选板的位置。 好,我们这里可以上移,下移。好,我们打开绘制这里,他可以上下拖动。好,我们本节课就学在这里,谢谢大家。

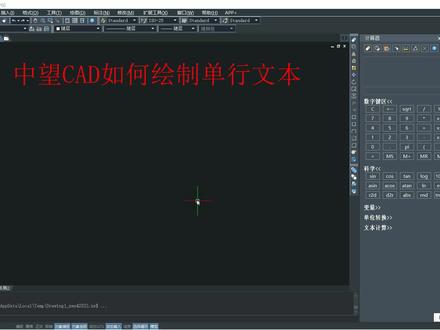

大家好,今天我们学习如何用中旺 cd 绘制单行文本。首先 我们打开文字工具栏,在任意一个工具栏上,右键鼠标中旺 cd, 选择文字,弹出文字工具栏,然后选中单行文字起点,我们点一点文字的高度数乘二十毫米, 前轮角度零度。好,我们绘制中旺,犀利。好,我们切换输入法。 好,我们退出。好,我们 如何设置属于自己的文字样式呢?好,这里有文字样式拼写,简, 检查,查找和替换,以及编辑文字。好,我们选择文字样式,这里有 默认的深的。好,来推土。好,我们新建属于自己的样式。好,点击 确定,然后我们勾选文本,反向印刷和文本颠倒印刷,我们勾选文本颠倒印刷,运用确定, 然后我们在单击单横文本起点高度二十角度为 切换输入法。 好,这样的话他就成颠倒显示。 然后我们学习中旺 cd 绘制单行文本的时候的一个对正,首先我们选择单行文本,这里有对账,有,我们输入勾,我们接下来 演示一下正宗的 mc 和对齐按钮,我们先输入 mc 指定文字的中心点。好,我们这里单一点,高度二十, 角度为零。好,我们再输入。 接下来我们演示对齐。 好,我们单击文本,单击单行文本啊,指定文字的起点和对正对论。勾。好,输入 a。 好,输入文字的起点,输入文 能做到终点, 指定文字的起点,指定文字的终点,然后这里会出现 一个小方框。好,我们在方框里面输入。好,我们 单击鼠标在空白的地方,这样的时候他会在起点和终点之间写下我们绘制的文本。好,我们本期课就讲到这里,谢谢大家。
