这个软件安装好之后该怎么使用？我教大家入门安装好之后有一个 cad， 这个 cad 是打开图纸用到的 cad 快速看图，这个是不能用来翻样的，这个是专门用来看图纸的，就是打开图纸比较快，然后手机上一般也是这个 cad 快速看图 翻样，一定要用这个 out cad 来打开图纸翻样，那么这个软件有这个专业版，还有这个图形种，这两种有什么区别呢？这个专业版就稍微简单一点， 图形版这个功能多一点，复杂一点，到后面的他的功能也会越来越完善的，使用任何一种都可以，因为都是按照幺六 g 图集来计算的，这个都没问题。首先就是没有图纸啊，那该怎么办？大家可以通过这个 微信传输图纸或者是 qq 传输图纸，传输了之后在电脑上就看得到，我这个随便发一个图纸，我这个比如说我拖到这里发给别人，我这个发给我自己， 我用我这个手机打开，我看一下，我在手机上又发过来了，可以看得到这个记录，那么我这个发过来的图纸，我就可以直接给他拖到这个桌面上， 我这里替换，我把这个删除一下，假如说我是没有这个图纸的，那么我直接把这个图纸拖到桌面上，那我就可以使用了， 包括大家在优盘里面去别人那里拷贝图纸或者是 qq， 都是一样的操作，直接把那个图纸拖到桌面就可以了。好，我现在有了图纸之后，我该怎么打开？嗯，在这里可以鼠标点击右键， 在这里它有个打开方式，选择红色的这个 alt c、 a、 d 点一下它就打开了，或者是我直接打开这个红色 c、 a、 d 之后我再去打开图纸，点击打开，然后这个 c、 a、 d 打开之后再点击这个文件， 再点击这个打开。好，这个时候他就会要求我们选择打开的图纸，我点桌面，我再点这个结构图，我再点打开，打开图纸过程稍微有点慢，大家要耐心等待一下。在这里选择字体，最好选择第二个 或者其他字体也可以，点一下确定就可以了。这个字体是什么意思啊？因为他 c、 a、 d 中使用过很多字体，可能他有的字体没加载进去，这个选一下字体，点确定就可以了， 等一会他就打开了。有的时候打开之后他会出现一个框，一个什么代理框，你点确定或者擦掉都可以。这个图纸打开之后用鼠标滚轮来放大或者缩小 拖动，是按鼠标滚轮来拖动，我放大，我要找到我想要做的图纸。首先看一下这个图纸上面有问号，我们很多图纸都会出现这种问题，他的这个钢筋符号显示的不是钢筋符号，是问号。 我们点这个易计算，这里假如说这一排功能不见了怎么办？在这里可以看到有一个倒的三角形，点一下，这里有个显示菜单栏，比如说这不见了，点一下显示菜单栏好，他就显示出来了。这个易计算点击钢筋工 据，还有有的有的，这个窗口很小很小，就要点这个窗口，点锁定位置，再点全部在这里点解锁，解锁之后 鼠标放在这个边线这里可以来缩小放大，就是这个边线这里给他拖大，让他这些功能全部显示出来。好，这个图纸打开了， 点击这个图纸处理，在这里左边点一下图纸处理，可以看到他所有的钢筋符号都变为正常了，这个时候我们就可以来做了。还有一种情况，假如说 我点到这个梁的这个位置，你可以看得到，我点到梁这里，我是点哪一个标注，他就是哪一个标注会亮，看到了吗？就是这 假如说你一点所有的标注都亮了，就比如说像这样，我点这边这个墙，这里这里我一点他所有的东西都亮了，这个时候就需要啊，所有东西都亮了。分解图纸怎么分解？点击立即算 工具，强力分解好，点了之后他鼠标会提示选择对象，鼠标左键点一下， 左键点了之后就要松开，不能一直按住左键，点一下之后把图纸选起来之后 再点一下鼠标左键，点了之后再点鼠标右键。啊，这个还没有起到作用，可以看得到我一点他这里全部都被选中了，再再点一下钢筋工具强烈分解，鼠标左键点的松开，然后他全部 框起来，选起来。好，再点鼠标右键就可以了，或者是按系统自带的分解，把图纸给他选起来之后点一下右侧，这里有个分解，点一下， 他会提示分解时间过长，是否这个让你多等待一会，稍微等个十几秒，好，他就分解好了这个 图纸。来打开这个钢筋翻样软件计算，最主要的就是一个分解的问题和钢筋符号的问题，很多图纸都存在这两种问题。首先我来打开专业版， 好，这个软件打开之后，在这里鼠标右键点一下新增 料表出来，一定要有料表，或者是随便点一个料表，然后做的料单他才可以放的进去。我先把这个全部删除一下，我就放在这个料单三里面，如果你点了动号，他不知道你到底是放到哪一张料单里面，所以一定要点料单放到这个料单三里面， 我把这个删除。好，这个时候我来做点量，直接点这个集中标注，他就会跳到这个图纸上面来， 如果他没有跳，就多点几次。好，他就跳过来了，跳过来之后开始不熟练，就一个一个点，后面熟练了可以整个全部一起选，其中标注量尺寸这个都有语音提示， 包括这个制作原位。好，这个拾取过来之后就可以看得到，点击系统计算就可以看得到他的钢筋，包括这个 单围图，点击生成料单，这样就可以了。这个是专业版的，使用起来也比较简单， 当然一些设置在后面的视频大家自己去看，如果要做下一条梁啊，这个做出来就不用不用管它，一般设置在这里，主要的设置原材料九米还是十二米，原材料搭接的方式， 对焊，冷大街或者是套筒等等，根据大家施工的需求，在下面的视频大家仔细去看。 最后的话我也给大家再讲学习的步骤。这个是专业版的一个入门的量图形版呢，我点击打开这里，他提示如果杀毒软件提示不能点，立即清除，点了立即清除，他就被删除掉了， 我在这里点后面选项添加信任，这样子就可以了，我再打开， 打开之后他提示什么更新之类的，点确定就可以了。 好，这个时候我同样的我要先打开一张料单，我等一下是放在这个二乘两里面的， 我点这个梁识曲，在这里就多了一个选项，他在这里可以选择是 cad 识曲或者是易经识曲， 等一下再讲解这个意境。拾取，我就点 cad 拾取，我点集中标注，做法跟刚刚是一模一样，我就做这一条梁，我现在熟练了，我就全部选，这样三个标注就全部选进 来了，量这个尺寸 好，做完之后点这个系统计算计算钢筋，刚刚这里有加密库，金，我给他放上去就可以了，这里有几个加密库，我输出料单，同样的看一下三维都是可以的， 三维图输出料单，好，这个料单就在这里了。还有一种在 cad 里面拾取了之后还可以在这个软件里面拾取，可以看得到在这里有选项的，这里面拾取，这个要怎么来拾取呢？要打开这个， 打开图纸，用这里的开始在菜单里面，这里的打开图纸，我选择其他一张图纸，如果我还是选择这张图纸，我点击打开，他提示这个文 将被其他程序打开，也就是说我一定要把这个 cad 给他关闭掉之后才能够打开这张图纸，用这个 软件才能做，我把它关闭掉好了，在关闭的时候还有一个保存可以点保存，点了保存之后啊已经改过的东西，比如刚刚做过的粮，他变成红色的，下层你打开他还是变成红色的。保存 好，我再打开我刚刚这张图，点击打开这个就稍微麻烦一点，这个打开了之后还要选择这个分割，分割看自己是要做哪张图纸，要把它分出来， 分割也跟刚刚这个分解的方法一样，选中之后给他点鼠标右键，他就分出来了。这个大家在最后面的时候可以多看一下详细的视频，我这里主要的 是讲一个大概的介绍，在这里量实曲啊，这里我就选择了易经的，不是 cad 的，点击中标注，他就会跳到这个图这个里面直接做了，我给他选起来量尺寸好，把东西做过来之后点这个计算钢筋好，他钢筋计算出来了， 输出料单好，这条梁的也做好了，这就是一个简单的介绍，我这个简单的介绍说完了，那么学习的步骤大家收到之后打开 u 盘， 在这里可以看得到有一个电子版的练习图纸，那里有好几套的图纸，可以大家练习，如果自己有电子版，那通过微信那么传过来自己练习也可以，如果没有就 用这里面的练习。还有使用视频，这个图形版的使用视频，还有包括这个腾讯课堂，这个是比较详细的， 但是这个视频内容非常非常多，一定要耐心看。还有这个专业版的视频， 包括这这些两板筑墙这些全部通通都有，按序号看就可以了，认为重要的多看几遍，认为不重要的至少也要看一遍，因为这些东西你看了之后才知道 啊，哪些比较重要，而且每一个视频都是关于这个软件使用的，最开始学就要从梁开始去学习，柱子基础就比较难。在这里给大家说一下这个钢筋表里面的第六个视频，钢筋表 文件管理这个视频一定要多看，很多人都有这个问题，我的料单料单没有了，为什么没有了？电脑坏了，或者是我自己不小心删除掉了啊，或者是各种原因导致他这个料单不见了，有的时候做了两三天发现不见了，又要重新做， 所以一定要仔细看这个文件管理里面的料单备份，你做出来的料单要么就直接打印出来，你放在那里，或者是就按视频里面他讲解的如何备份，这样才能够确保 做出来的东西万无一失。我只要把料单备份好了，不管是换电脑或者是电脑坏了，那这个料单以前的料单都在，所以这个是比较重要的。这个视频主要就是这三个文件里面有上百个视频。

今天我给大家讲一下图纸解锁，这是一张用户发来的图纸，图纸打开后点击分解啊，分解呢没有反应，而且整个图纸呢是灰暗色的，在鼠标指针右上角会有一个白色的小锁头 啊，这是因为整个图纸呢被锁定了，怎么去解除锁定呢？首先点击左上角的图层特性管理器 弹开的对话框，点击所有使用图层，然后右键锁定，点击解锁， 解锁后图纸呢就会全部变成亮色，然后我们正常分解，图纸就快速的处理好了。

现在给大家讲解一下料表文件发送的操作方法。 料表文件发送有两种方法，第一种是料表文件直接发送，打开钢筋表文件夹或者是软件页面，选中料表右键，打开文件位置， 找到要发送的 egb 格式的列表文件，选中右键复制，再到 qq 对话框右键粘贴发送。 我们可以回到桌面上，选中易经专业版图标，右键打开文件位置， 或者是我们回到易经专业版页面， 选中列表文件，右键打开文件位置， 在这里我们可以选择要发送的列表文件，右键复制。 假如我要发送这个注一击币文件，就选中一击币文件， 右肩复制， 然后我们再回到 qq 对话框里， 在聊天空白处右键 粘贴，然后按键盘上的回车键进行料表的发送。 第二种方法是料表导出 excel 或者是 ptf 发送。 首先把料表导出 xl 或者是 ptf， 然后找到导出的 xl 或者是 ptf 文件， 选中右键复制，再到 qq 对话框右键粘贴发送。 在一定页面，我们选中注列表文件，我们可以先导出 excel， 点击导出 excel， 在这里我们选中这个注料表文件导出的 xl 文件右肩复制， 然后再到 qq 对话框同样的方法来右键粘贴， 按住键盘的 nt 键进行发送。 或者是 另外一种方法，我们把注列表文件导出 pdf， 我们点击打印， 这里打印机名称我们要选择 pdf 的打印机。 如果说我们电脑没有 ptf 的打印，即使我们要安装 ptf 复兴阅读器，安装之后我们再进行打印， 点击确定， 我们可以点击打印， 现在提示保存位置在上方，我们可以选择保存的位置， 假如我保存在桌面上，文件名就是二号楼一层住，保存类型是 ptf 文件，我们点击保存， 这就是我们刚才打印的 ptf 文件。 回到桌面，我们可以看到这个二号楼一层住 ptf， 就是我们刚才导出的 ptf 文件，我们可以选中 ptf 文件。 右肩复制， 同样再到 qq 对话框 右肩黏贴， 再点击键盘的 nt 键进行发送， 这里我就不发送了。 大家要注意的是，微信发送也是同样的，以上两种方法。 邮箱发送的操作方法是，打开 qq 邮箱，点击写信，填写收件人，收件人也就是我们要发送的那个人。填写主题， 可以填写发送的文件名或者是其他的文件名。当文件比较小时，选 添加附件，比较大时，选择超大附件，点击发送。提示发送成功就完成了。我们打开 qq 邮箱， 找到 qq 邮箱， 点击写信， 在这里我们点击选择收件人， 在右侧，这里有我们最近联系人，我们可以选择我们要发送的那个人。填写主题， 我们可以填写我们要发送的文件的名称。 假如我要发送的是注料表，我就直接写入注 主料表。添加附件，添加小于五十 m 的文件作为附件。点击添加文件， 假如我要发送桌面的刚才导出的注 ptf 文件， 在这里我们选中，打开， 现在提示已经添加了，如果我们还需要发送的话，就点击继续添加。如果说文件比较大时，我们就不能用这个进行添加了，我们需要点击超大附件来进行添加， 最后点击发送， 现在提示已经发送成功了。 导出 xl， 可以单个料表，整层料表多选项导出，但是导出 pdf 需要单个料表导出。 一经页面，我们可以看到在动号是二号楼，楼层是一层下，我们有四个料表文件，我们可以选中每一个料表文件进行单个导出 xl， 我们也可以在楼层处右键点击导出 excel， 大家可以看到在这里二号楼一层，我们双击打开一下， 在这里大家可以看到一共导出了四个列表文件，把 墙柱、梁柱以及统计表 在这里。二号楼一层住是我们单独选中住料表文件导出的，如果说在楼层处右键导出，就是整个楼层下的料表都被导出了， 我们也可以多选项导出，在动号处右键点击多选项， 我们可以选择性的来导出标表文件，假如我只导出住和梁， 就勾选住和梁，然后在楼层处右键点击导出 excel， 我们可以看到在这个位置，十二月十号十点五十七的时候，我们双击打开这个最新日期的这个， 大家可以在下面看到指导出了量列表文件和注列表文件。

我们把钢筋料单做出来之后该怎么打印？我来给大家演示一下。我打印机准备好了，电脑也准备好了，要把打印机的这个数据线然后插到电脑上面啊，插上去之后在这里直接点击打印， 点击打印之后他这里就可以打印设置了，在这里要选一下打印机的名称，这个打印机名称要安装打印机的驱动之后才会有名称，没有安装就没有这个打印机名称， 这个打印机驱动根据打印机的型号，然后可以自己往上下载，或者是在购买打印机那里叫他帮你发给你，或者是帮你安装，然后选择打印机驱动就可以了，像这 接基本上就不用去设置，然后点击这个打印， 打印之后他这里还是会显示名称啊，打印机的名称，我这个是二八九零的一个打印机，然后这里可以选择打印的份数啊，如果是两份就两份，三份他就是三份， 然后页码的话，因为我这里料单比较多，我就只打印到三页就可以了，然后我点击确定 好，点了确定可以先预览一下。嗯，他这个是第一页，第一页就是我这个钢筋的一些种类，分类分别是多少吨，然后在右上角这里，然后还可以选择啊，第二页 啊，选第二页之后就可以看得到，预览得到他的这些料单的一个情况 啊，那么没问题，之后点击左左上方的打印好，我只选了三页啊，他只会打印出来三页的料单啊，现在稍微等一会，这个打印机应该就会自动打印出来了。好，可以听到声音， 好，现在已经打印出来了。 好啊，这个就跟刚刚上面一样的，看的也是非常的清楚， 然后这个配料的详细料单表。

大家好，今天来介绍一下料表发送和接收的操作，首先我们看一下料表发送，单个文件的发送方法是选中钢筋表文件夹里的一 gb 文件，直接复制粘贴发送。 我们来操作一下，可以先打开一斤，选中某个料表，然后右键点打开文件位置， 在这里我们可以选中要发送的这个一 gb 文件啊，选中一个，然后右键点这个复制， 那如果说你想哦选择呃两个，三个或者是更多的这个 egb 文件呢，来进行一个发送，我们就按住键盘上的这个 ctrl 键，再来选择别的料表，这样的话可以进行一个 多选，选中之后呢右键复制，再到我们这个聊天窗口呢，右键粘贴，然后再点这个发送， 这是单个文件的一个发送，整个文件的发送方法是选中整个楼层文件夹，动号文件夹或者是钢筋表文件夹，压缩后再复制粘贴发送。 我们还是快速的打开这个易经文件夹的位置， 那比如说我们想把这个整个的这个钢筋表文件夹呢给他发送给对方。首先呢你要选中 这个钢筋表文件夹，右键点这个添加到压缩文件，或者是下面的这个添加到这个钢筋表啊，这两个都可以 点立即压缩 啊，在这里我们可以选中这个压缩文件，右键啊复制或者是剪切都可以， 然后到聊天窗口呢，我们右键粘贴，然后再点这个发送。 那如果我们想 发送某一栋楼的话，就打开这个钢筋表文件夹，在这个下面我们选中要发送的这个动号的这个文件夹， 右键点这个添加到压缩文件，或者是添加到这个一号楼好压缩之后呢，我们就选中这个， 我们就选中这个压缩文件，然后右键复制，再到聊天窗口右键粘贴发送就可以了。 但是要注意的是，如果对方没有易经的话，我们就需要导出 excel 或者是 pdf， 然后再发送给对方。 接下来呢是料表的接收，收到一 gb 或者是压缩文件，复制粘贴到钢筋表文件夹下对应位置，然后重启一进或者是刷新文件数。 但是要注意的是，我们接受的这个一级别文件呢，是不能直接双击打开的，必须要在一级软件里面进行打开。 好在这里呢，我接受的有一个凉的料表，还有一个这个，呃， c 一楼这栋楼的这个料表在这里呢，我已经接受好了 啊，对方发给我们这个文件呢，我们直接点这个接收就可以了。 接收之后呢我们要点这个打开文件夹， 然后选中这个料表文件右键可以点这个剪切或者是复制都可以， 再打开我们这个易经文件夹对应位置啊，我刚才复制的是一个料表文件夹，我就在这个位置，在这个楼层下面把这个料表给他粘贴过来， 然后在这里我们刷新一下文件数，点开量， 这样我们接收的这个凉料单呢啊，他就打开了 下面的这个 第一楼呢啊，他是一个洞号文件夹，我们点这个打开文件夹， 选中这个压缩文件右键点解压到当前文件夹，然后我们选中这个动号文件夹，右键 复制，再打开一键文件夹，这个时候呢我们就需要在这个钢筋表文件夹这个下面呢好，对应动号来进行一个粘贴， 关掉，我们再刷新一下， 这个时候我们可以看到这里 c 一楼 以上呢，就是料表发送和料表接收的一个操作。

我们来看一下料表的这个编号啊，我们先选中这是刚开始装的这个软件，先选中这个，随便拿一个料表，然后我们输入一个， 嗯，零零零一吧，这是代表一号码。然后呢我们切换到别的料表的时候，点四点四，然后我们点加料表， 他这个地方就自动的零零零二，然后我们在家里面就零零零三。 嗯，比如说我们把这个编号再改一下，改成二零二二零零零零一，看是什么样， 然后点这个抱成式，然后点加列表，他是变成了二零零二，他最后一个数字会改变， 这个大家自己啊摸索一下。也比如说我这是十号楼里面写一个幺零杠，零零零一，我们来试一下啊。点四，然后我们点加列表， 这个不会变了啊。哎，我把前两个删掉了，变化太多了，这个也删掉。好， 加料表这就变成了幺零零零零二啊，他有些编号他容易混了，看大家自己摸索一下啊，这个很简单。

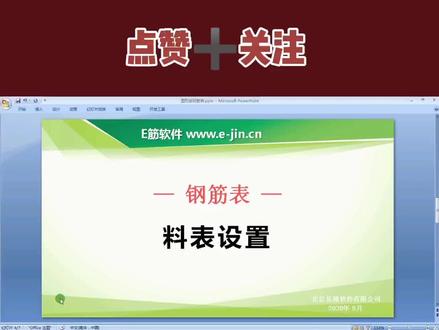

大家好，今天来介绍一下钢筋表的料表设置，主要分为三点，第一点是常用设置，第二点是重量与延伸率，第三点呢是综合设置。首先呢我们看一下这个常用设置， 打开一斤打开这个设置，第一个是常用设置长度单位，他指的是钢筋剪图和下料的长度单位，我们根据自己的需要呢选择就可以了， 在这里点开选择，我们主要看呢是这个米和厘米的这个长度单位，他的一个原则呢是大于一米的时候呢，取的是米， 小于一米的时候呢取的是厘米，我们来选择看一下，然后确定。在这里我们可以看到这里的这个数值呢，它是大于一米的，所以取 取的是米，也就是四米，而在弯钩的位置呢，他是小于一米的，所以取的是厘米，这就是米和厘米的一个使用方法，我们再恢复一下，一般用的是毫米的一个单位。 下面是简图取整和下料取整，这个呢我们也是根据自己的需要呢来进行一个选择设置就可以了。 更新料表数据提示是当前动号下长度单位或延伸率改变的表，会重新计算 啊，意思也就是说当我们改变了这个长度单位下料取整和延伸率值后，点这个更新料表数据会重算当前动 好所有料表的长度和重量，否则呢就只会更新当前料表。 开启语音播报，也就是我们料表输入的时候呢，会有语音提示，可以减少手工输入的一个错误，我们把它勾选上，然后确定啊，我在这里随便插入一行 输入编号一，这个时候呢他是会有语音提示的。三一零 九零零零二， 下面的是 复制保留跟呃复制保留规格和复制保留根数勾选这两项的话，我们复制料表行，然后再插入复制行的时候呢，他会有这个钢筋直径以及根数， 如果说我们不勾选的话呢，在这个复制然后再插入复制行的时候呢，就没有这个直径和根数，这个时候呢就需要我们进行一个手动的输入，我们先不勾选，然后看一下这个效果 啊，我们随便来复制一下复制，然后插入复制行，这个时候我们可以看到这个级别直径还有根数是没有的，这个时候就需要我们啊进行一个手动输入，正常的情况下呢，我们这两个他是勾选上的 设置随打开的料表改变 啊，他的意思也就是说呢不勾选这个就按照当前的设置勾选呢，就按打开的料表设置， 那比如说我们的料表从别的版本复制过来的之前设置的单位呢，他是厘米，当我们勾选了这个设置， 也就是勾选这个设置，所以打开的料表改变这个设置，他就会按照本身的这个设置，如果说不勾选的话，就会按照当前的这个料表设置 回车键循环名称与备注啊，这个目的呢是提高我们单根输入的一个效率，可以根据自己的习惯呢来进行一个设置 勾选呢，我们在单根输入回车的时候呢，他就会过这个构建名称以及备注的这个单元格， 如果说我们不勾选的话，到下一行的时候呢，他就会直接到这个编号的这个单元格，就会把这个构建名称和备注的这个单元格呢给他跳过去， 我们勾选上，然后确定， 这样我们在输入的时候呢，呃，现在他已经跳到了这个备注的单元格啊，我再按回射键，然后到下一行的时候呢，他就到这个构建名称的这个单元格， 那我们不勾选，然后再确定。按回车键，这个时候呢他就没有过这个备注的这个单元格，以及这个构建名称的单元格，直接跳到了这个编号的这个单元格里。 原钢端不弯钩啊，这个指的是原钢的一个回头钩，需要我们先勾选，然后再生成料表啊，这个是我们勾选上，然后确定， 在这里我们把这个输出一下啊，这个是一级钢的，然后右键 这个时候我们可以看到这个原钢回头功啊，就已经生成了， 生成料表是 钢筋符号转换，我们可以看到他支持输入 d 等于一或者是大于十，然后 d 等于，也就是钢筋直径大于十的时候， 我们也可以把这里改为这个 d， 改成这个 c， 也就是三级杠。然后我们把这些勾选上，然后确定啊，在这里呢只有一个量，我们来输出看一下， 这个时候我们可以看到啊，按照我们刚才的这个设置，我们刚才设置的时候，是啊，钢筋直径大于十啊，这个三级钢呢，等于替换为这个代意的，我们可以看到这里是代意的，这里是 这个 c 八的，是因为小于这个十的，所以没有替换成这个带一的 这个接头。呃，在料表输入多段钢筋，按照这个设置的接头形式， 我们来输入看一下，我们输入一个十四的钢筋，是九米加八米，然后加六米这样的一个格式，然后回车 我们看一下我们这个设置啊，设置的是小于十六的是这个搭接，我们刚才输入的是十四的，这个是小于十六的，所以这个接头形式呢，他就是搭 列序，我们可以看到这里列序呢，就是对应的我们上方这里啊，构建名称钢筋剪图，也就是对应这里 啊，在这里的这个数字呢，数字越小他就会越靠前，那比如说我想把这个钢筋剪图放到这个第一列，我就把这个数值给他改一下，我改为负一吧，然后确定这个时候我们可以看到这个钢筋剪图呢，就跑到了最前面 啊，正常呢，我们按照这个默认的设置就可以了， 这个显示在下面呢，有提示，显示选项零呢，表示是隐藏，一呢是显示，二是显 是但不打印，三呢是显示打印时有表格没有文字。呃，那比如说我们把这个重量给他改为三，我们可以看一下这个打印的一个效果， 改为三，改为三的话，也就是打印时有表格，但是没有文字，然后我们确定一下， 然后点打印打印表单， 我们可以看到在这里啊，这个重量的这一列呢啊，就是现在的这样啊，有表格但是没有文字 啊，这也就是三的一个意思，有表格没有文字，这个列宽呢，我们是 不建议进行修改的啊，如果说你修改的话修改的呃，不合适的话，这样会影响我们打印的一个效果，正常正常的话我们按照这个默认的就可以了啊，接下来呢我们看一下第二点这个重量与延伸率 啊，重量语言之旅呢，它的统一单位呢，也就是 d， 我们先看一下这个直径，它也就是钢筋直径，而且后面的这些呢都是对应钢筋直径的， 这个重量他指的是钢筋每米的理论重量啊，后面呢是抗震弯钩啊，指的是我们可以看到有提示，指的是抗震呼吸或拉钩弯钩平直段长度，我们图集呢是十倍低， 所以，呃，这个默认值呢，也就是实地，比如说我们框架梁的乌金，我们来看一下这个梁啊，我们可以看一下这个找一个 框架梁啊，这里框架梁，我们来双击这个钢筋剪图来看一下 啊，在这里我们可以看到他是实地啊，现在呢也就是只管弯钩的一个长度， 后面呢是非抗震弯钩啊，也是指孤筋或拉钩弯钩平之段的长度，比如说是次量 的固精，或者是有一些强的拉钩，五 d 就可以了， 我们看一下这个次量双击这个简图我们可以看到啊，这里呢也就是五 d 原钢弯钩啊，他指的是一端原钢弯钩平直段长度， 我们刚才输出的有一个，我们可以看一下双击这个钢筋剪图啊，在这里我们可以看到这里是三 d， 后面呢是这个延伸率系数，呃，这个延伸率系数呢，我们一般是不用修改的呃，它主要是为 调整某一种钢筋，比如说中心柱大小的问题，就用这个延伸率系数呢进行一个调整。损耗啊，提示是零，不计算损耗，零点零三表示百分之三， 而且我们要注意的是，呃，这个修改损耗后呢，这个明细表的重量是不会变的啊，只增加封面和统计表的这个量。 最后一个呢是这个原材长度啊，提示是用来比对下料长度是否超出原材长度 啊，和我们这个综合设置这里下料长度超原材标记颜色是有关系的。 接下来我们看一下最后一个综合设置， 我们看一下这个综合设置啊，在这里呢是弯曲角度扣减啊，扣减的这个延伸率，呃，在这里呢，我们可以进行适当的一个调整，但正常这个设置呢是比较合理的，我们一般是不用进行修改的。 下面是不同级别调整系数，我们可以看到这里提示依次为一到四级钢和两个。呃，自定义级别的 啊，他的一个主要作用。我们来看一下这个不同级别调整系数啊，也就是说我们这个重量 延伸率表中呢，它是不分这个钢筋级别的，若是不同级别不同延伸率的话，我们就需要调整这个系数，也就是说我们需要调整呃，这个综合称之下的这个这个系数， 打印时检查数据啊，目的是为了减少手工输入的一个错误。 我们先勾选一下啊，这里呢，大钢筋最小直径是十四的意思，也就是说啊，这个用于大小钢筋的分类界限， 大于等于十四呢就是大钢筋，小于十四呢就是小钢筋，而且大钢筋的最小长度呢，要是这个一米最多根数是九十九根啊，这里是小钢筋的最多根数是五百 百根啊，这里呢，我们根据自己的这个实际需要来进行一个设置，我把这里勾选上，我们来输入看一下这个效果，然后确定啊，我们就输入一个十字的钢筋吧。 啊，刚才说的是这个大钢筋的这个最小长度呢？是一米，那我们输入一个九百 啊，这个时候我们来打印看一下。打印啊，这个时候他就会提示第六行的下疗长度是否正确啊？这个否的话是返回修改，取消的话就跳过检查。

我们都要先设置好来，就是我们的一个计算，然后整成三维和输出列表。好，我们具体来操作一次，具体来操作一次，打开我们的易经，这里我们易经已经打开了，点击图形计算，这里打开我们的新版图形计算， 直接点击打开图纸，看到没？打开 cd 图纸，在这里我们直接找到我们刚才的所打开的这个图纸，十一号结构，呃，结构施工图，这个图纸我们直接点击打开，它是什么格式啊？是 dwg 格式的，注意是 dwg 格式的，在这里我给大家说一下，我刚才忘记给大家说了， 这里面打开图纸的时候，如果说遇到打不开的图纸，就用 cd 处理一下图纸，然后再来打开，处理的方法很简单，处理方法很简单， cd 打开图 之后，用一计算的强力分解块，多分解几次图纸，再复制到我们的新建图纸里面保存就可以了，就可以了。这个是我们的图纸的处理方式啊，大家看起来应该对，这个只要理解到他的一个操作，就这么两步，也就是分解块复制到新建图纸，就这两步啊， 这样保存之后在这里要注意一点，就是保存的时候不能保存二零一八版本的图纸，不能保存二零一八版本的图纸。我这个 cd 是二零一八，大家可能看不到这上面，我 cd 是二零一八的，但是我设置的不不是保存二零一八， 在哪里设置点工具选项，或者是直接空白位置右键点选项，在这里有一个打开和保存文件，看到没有？注意到没有，这里有个文件另存为，看到没有，我现在 cd 他是二零一八的，但是我不能保存二零一八的图纸，我就选择二零一零的。一般情况我建议大家保存二零一零的图纸啊，因为如果说你保存二零一三版本的图纸啊，这个图纸的话，他只能二零一三及二零一三以上的版本才能打开。如果说你图纸保存了二零一八的， 那这个图纸就只能二零一八和二零一八以上的版本才能打开。但是平时间我们正常使用的话，一般情况下我们用的比较多的就是二零一零到二零二零这几这些版本的图纸，所以说我建议大家保存二零一零是最好的，保存二零一零是最好的， 这样设置之后点击确定就可以了。人家在保存的时候点击保存按钮，他会自动给我们保存二零一零的图纸。不管是另存为也好，还是用 w 命令输出也好啊，不是 w 命令输出啊， w 命令 他默认的是二零一一八，那就是就是点击保存按钮的时候，他会自动保存为二零一零的图纸。二零一零的图纸啊，这个是要注意的，建议保存二零一零格式的。 建议保存二零一零 dwg 啊，注意，建议保存二零一零点 dwg 格式的，二零一零点 dwg 格式的。不要选择 dxf 啊，注意，不要选择 dxf。 这里有个什么二零一零 dxf 的啊，不要选，这里 看到没有二零一零 dxf， dxf 他的文件很大，所以说一般情况下我们基本上不实用基本上不实用，所以说我们一般情况下选择二零一零 dwg， 二零一零 dwg。 好，这个是打开图纸，我们继续来讲，现在我们这里已经选择了这个图纸，选择了这个图纸，然后 点击打开按钮，好，图纸打开了，下一步是干什么？就是分割图纸，分割图纸在这个位置，大家可以看到我鼠标的位置，他显示分割位，分割图纸，点击一下， 然后再框选我们的图纸，这里我任意框选几张图纸，框选一张右键。好，这里目录里面，在这里目录注意看这里有个目录，目录里面是不是就有了， 然后我们再点分割图纸，再框选一张右键，哎，这里有个图纸。二，看到没有，我再框选，是不是可以框选很多很多图纸，可以把每一层楼的图纸都给他框选出来， 鼠标右键可以重复这个框选操作，鼠标右键可以重复框选操作。大家看一下是不是我可以把这个所有的楼的图纸全部给他框选出来。好，这样我这里就分割了八张图纸，我就把这个 cd 图纸给他关掉，打开我们的图纸， 哎，大家可以看一下我这个图纸是不是就打开了，那下一步是怎么操作呢？我们现在可以看一下我们的基本操作，我们打开分割的图纸了，已经打开分割图纸了，那我们就要识别我们的住线量线，标注吊金和轴号， 这个操作很简单，点击我们的量，我们现在是要做量的话，我们就点击量， 这个梁的话，它是主要是在我们的一键识别的时候使用，主要是在一键识别，还有就是在我们平面上绘制的时候就要使用，在平面上绘制的时候就要使用这个这一个梁，如果说你不在不在平面上绘制这个图，想用集中标注来拾取，那就要用这个梁拾取来进行拾取， 用粮食取来食取。好，我们先用这个叫什么一键识别，今天我先给大家讲一键识别的这个操作，现在 我们点击住线，点击住线来对他进行一个识别。在识别之前我给大家说一下，我建议大家还有一点问题是什么识别之前我建议大家把不需要的图层隐藏掉，我建议把不需要的图层隐藏掉，比如说我的轴线，我不需要 啊，还有洞口线，我这里图纸没有洞口线啊，我就不用隐藏啊，不用隐藏还有什么节，这叫什么节？点看线，飘窗等等的那些线，我们都不需要的图层，我们都给他隐藏掉啊，隐藏掉之后也属于右键。好，我们再来识别，点击住线， 点击住线，现在是提示的是按图层，这个我们直接点十取就可以了，不要管那个鼠标上面的提示，不用管鼠标上面的提示，我们直接点这个住线图层看到没有？我们把所有的柱子看一下，还有没有多余的柱子，所有的 数字都要识别上来，鼠标右键它提示的是拾取量线。好，我们就点击一下拾取量线，哎，这里的量线有两个图层，我们再点击一下，也就是把所有的量线全部拾取上， 这里还有个什么连连，但是我这个连连他上面没有标注，没有连连号，也没有我们的一个配金，所以说我这里就不不失去，我就不失去了 啊。量线基本上拾取完成，鼠标右键现在提示的是什么？鼠标上面提示的是拾取标注，拾取标注，那我们就拾取我们的量的所有的标注，我们把我们的量的标注拾取上。 好，现在大家可以看一下这个图纸啊，基本上没什么标注，全部拾取完成了，大家也可以看得出来，他这个拾取的是是把集中标注的引线也拾取 上的，集中标注的引线也实体上的啊，这样他才能够把正确的识取我们的识别我们的一个集中标注，正确识别识别我们的集中标注好，鼠标右键 现在提示的是拾取吊巾，我们就拾取一下我们的吊巾的图层啊，这里是我们的吊巾。拾取之后鼠标右键，然后是拾取我们的折号，如果说我们需要的话，我们就拾取一下我们的折号啊，把我们的折号拾取上鼠标右键。好，现在我们全部拾取好了，那下一步是做什么？设置 设置下一步就是我们的设置，这个设置他包括什么设置啊？主要是设置我们的一个两口要不要加固精，大家可以注意到我这个图纸看到没有，我这个图纸他两口是没有固精的，没有固精标注的，像这样图纸的话，那我们肯定是需要在这个两口上面加上固精的，那我们在这个量直 这个，这在设置里面，在设置里面固金设置里面有个什么？两口军设调估看到没有？两口均设调估看到没有？把这个设置勾选上就可以了。这个设置勾选上 啊，其他的设置的话啊，我们可以在计算的时候设置，其他的设置我们也可以都设置一下啊，包括这个，这个什么啊，强制牢固啊，两百人牢固啊等等等等，这些牢固我们牢固这些设置设置好之后，我们待会一键识别之后就可以直接一键计算， 也就是我们很多东西都是需要在我们先设置好之后才来计算的，特别是计算啊， 然因为这个箍筋，箍筋两口，两口加固的话，他要先设置好才能绘制到我们的平面上，才能绘制到我们的平面上，所以说我们要先勾选，我们点一键识别框，选我们整 图纸框，选这个图纸，鼠标右键。哎，大家可以看，哎，这有识别错误的，我们把识别错误的这两条梁给他删除掉识别错误的两条梁删除掉。现在大家可以看一下他识别之后他图啊，这个有很多种颜色，大家可以注意到有很很多种颜色，有白色的，看到没有？有白色的梁， 这里还有什么橙色的量，我看一下还有没有其他颜色，还有没有红色的量啊？好像这个图纸还没有红色的量。让我们来看一下这个每种颜色，它是指的是什么颜，什么意思？ 在这里一键识别的颜色他是什么意思啊？识别正确的，他显示的是黄色。跨数识别不对的，他显示的是橘黄色，然后洁面和良好没有识别正确的，他显示的是红色。计算钢筋之后，计算钢筋 之后显示的是绿色，显示的是绿色。然后这里还有个什么？还有个清空，清空是什么？清空我们的一个钢筋数据， 清空钢筋数据之后它显示的是一个白色，显示的是一个白色。好，我们现在啊，这个就是我们的一个叫什么颜色的区分，大家应该比较清楚啊，我们来看一下我们的图纸。哎，这里大家可以看到它提示了一个保存啊，这个保存窗口我们必须要叫什么，必须要 关掉，要么点四，要么点取消啊，这里我们就直接点击保存啊，大家可以看到他提示保存了，现在保存在哪里啊？保存在我的零二零零三二五一斤的图形文件，这个文件夹里面，我们这里就输入十一号楼，我这里就直接 入十一号楼。如果说我量版图都在这个工程里面，我们都可以直接输入十一号楼，比如如果说我只做的量的话，我还可以直接输入十一号楼量图。 好，我点击保存按钮，现在大家可以在上面他多了一排，多了一排叫什么路径，看到没有？也就是我现在这个图形计算他 打那个保存的位置是在哪里？如果说你实在找不到你这个图形计算保存在哪里，你鼠标右键这个图纸一点击打开文文件位置，他也能够打开，我们这个 也能够打开我们这个位置，看到没有？是什么二零零三，这个零二零零三二五，这个文件夹里面有个图形文件夹，打开这个图形文件夹就看到了十一号的凉图，这个 ec， 这个是我们刚保存的二零二零年三月三十一号，然后是八点三十五分，现在 是八点三十六分，刚保存到一分钟。啊，这个是我们的图形计算的一个保存的一个位置。好，现在我们刚才把那个颜色已经讲了各种颜色，让我们具体来看一下我们的一个调整，就是我们的一个图形计算那个量的一个调整。首先来看一下我们的这个位置， 这一条梁大家可以看到他在这里标注的是一 a， 看到没有梁集中标注标注的是一 a， 但是现在识别出来之后，他变成了两个支座，也就是变成了二， 变成了两跨的一个梁，那这个一 a 的话，好像我看起来这个应该是两跨才对，说说明这个标注的话应该是标注错误，这个是应该是属于标注错误啊，所以说我们这个不用管他。然后再看一下这一条梁，这一条梁他标注的是两跨，然后我们选中这 来看一下，选中之后可以看一下，哎，这个一块在这里是没问题的，这里大家可以看到，哎，这个位置为什么他变成了一个挑梁了，为什么变成了一个挑梁？这里我给大家讲一下为什么他会变成一个挑梁， 在这里有一个一键识别的一个注意事项，一键识别的注意事项它里面就会讲的为什么他会出现这种情况，为什么会出现这种情况啊？首先是我们按照着讲吧，按着讲这个叫什么， 挨着挨着讲，首先是识别 我们出现两线的这个标注图层的时候，不能拾取到无关的图层，这个是重要的，非常重要的东西，不能拾取到无关的图层。所以说我在刚才在拾取的时候，我也给大家说了，建议大家先隐藏不需要的图层，先隐藏不需要图层，比如说我们的一个线条、 洞口线、图案填充、楼梯等等等等的这些不需要的图层，我们都可以给他隐藏掉，包括我们的一个尺寸标注，我们都可以给他隐藏掉。 然后是我们的一个计算规则，框架梁的支座，他是以柱子或者是框架梁 为之作，框架梁的之作是柱子或者是框架梁，因此如果说有两条框架梁，框架梁相交的地方他会自动端开，断开会自动断开，这个断开的位 子可能会不正确，那这个时候就需要我们自动啊，那个手动去连接一下，手动去连接一下啊，这个断开的位置，框架梁相交的位置，如果说断开了，这个就需要我们手动去连接一下。另外次良的之作是框架梁，次良的之作是框架梁， 所以说测量和测量相交的位置他是不会断开的，测量和测量相交的位置是不会断开的。 另外次粮和次粮的端布他也是次粮，那么他会按挑粮来计算。比如说我们刚才这条图，这个图，这个条粮大家可以看到我这里是一个什么粮，这里是一个次粮，看到没有？ 然后这个位置他也是一个吃粮，但是这个位置他就识别，识别不到这个制作，识别不到这个制作我们就需要调整， 这个调整的话啊，比较简单，调整的话比较简单，待会我会给大家讲一下，我们再看一下我们的一个注意事项， 然后是这个框选图纸的时候注意框，选图纸的时候要把图纸缩小啊，这个图纸缩小就是是什么意思啊？ 就是把图纸缩的这么小，看到没有？我们一眼能把整个图纸看全，一眼能把整个图纸框选，这个就是框选，这样框选啊，大家不要这样框选啊，不要这样框选只看一个脚步，然后再啊一个一个的位置，这样 这样拖动来框选肯定是不行的，这样拖动框选肯定是不行的，这样框选他只能框选到一部分，大家可以看到只能框选到一部分，这个是注意事项，他的框选方式和 c 的框选方式是完全。
