同学们,今天我们要学习的是增压式偏置放大电路的绘制,首先我们创建一个项目,在文件新项目 在这里呢,我们选择我们的绘制名字, 那么选第二个选择我们要保存的路径,那么老师保存在我们二二电子三加二班的这个目录下面,我 再创建一个 文件夹,那么我们命名也是分压式编制放大电路, 那么这个就方便我们以后能够更好地找到他。好在这里点击创建, 在这个项目下面我们进行添加原理图,原理图的添加方式有两种,第一种我们直接在这个项目下面去添加,或者是点击新原理图, 两种方式均可。好了,在这个图纸上面我们就要进行原理图的绘制,我们先观察一下我们的电路图, 电路图当中总共需要哪一些元器件呢?电阻,电容,三极管还有开关,那么我们可以依次把它们调出来, 第一个我要调的是电阻,那么我们可以通过 r e s 去 寻找我们的店主, 那我们进行一个调用, 首先我对它的一定的参数进行修改, 那么图中当中需要我们五 个变组,那么我就可以用 ctrl 加 c 复制,然后 ctrl 加 v 粘贴的方式呢?我先把这些软件给调出来, 我们总共需要五个,好了,那老师大致就根据原理图把他们的位置给 确定,我们还需要一个电位器,那么同样选择我们要的电位器进行一个布置。 第二个我们找出电容, 选择我们需要的电解电容和磁片电容,那么当中需要三个电解电容,我们先把它给取出来, 那么大家在这里可以发现这个 c e 我们无论怎么切换 似乎都达不到,我要那个加号在右上方,那么在这里呢,大家可以用哪一种方式呢? 我们点击让他处于一个灰色十字光标的状态下,同时点击键盘上面的 x 线,那么我们就可以进行一个左右切换,这个方向左右切换 好,放好我们的位置,我们还需要一个 瓷片电容, that's 十片电容 c 二给调出来, 接着我们找到三极管,那么三极管我们用的是九零幺三,它是一个 npn 型,我们可以直接输入 npn 来寻找这个相关的原件, 同样把它拖动出来。 最后我们还缺一个开关,那么 开关我们可以用 x w 进行搜索 好把开关调出来, 这样呢我们基本就完成了所有元器件的调出,那么接下来就连线 选择线条,将我们所有的原件根据图把它给连出来 啊, 好了,这样子的话,我们的图就基本完成了,那么在他的 电源端接上电源,我们选择电源进行放置, 可以在这里进行电源的一个端头进行将它改变,我们改成圆形的, 我们可以将它进行一个复制, 再进行一个修改, 这个是作为信号的输入端和信号的输出端, 那么我们发现这里有一个 u i, 这边有一个 u o, 那么我们可以通过添加文字的方式,点击菜单栏里面的 a 放置文字,对它再进行一个修改就可以了, 大致我们的图就画好了,那么我们发现我们的 元器件还没有进行一个标注,那么大家可以可以通过依次的 组逐个去修改,我们也可以进行快速的全部标注, 那么如何进行快速的标志呢?来大家可以在工具标注原理图标注 在这里呢,它的配置当中呢,我们可以先看处理顺序, 那么像此图它是从左到右,从上到下进行标注,那么我们可以改成从上到下, 下,从左到右的方式去修标注它,那么这里选择我们要标注的原理图 更新列表, 大家会发现这里的标号就出来了, 接收更新创建,点击验证变更,执行变更好,我们就可以把它关闭了, 关闭以后大家发现 c 一, c 二, c 三、 c 四所有的标注呢就已经自动标注好了,那么接下来我们 就逐个去改它的参数,比如这里是十 v 吧, 那么我们可以直接在这里改,也可以在双击它的同时呢 在他的参数这个位置去改,依据大家的习惯, 大家怎么快就怎么来。 one 根据我们的电路图,那么现在我们整一个图就基本完成了, 那么大家如果不想看到这里有一点点隐藏的数数字的话呢,我们可以再进行标注原理图点击这里一遍,那么大家发现退出来的时候呢,就看不到这些,嗯,灰色的了, 好了整个图我们就画完了,今天的学习就到这。
粉丝25获赞78

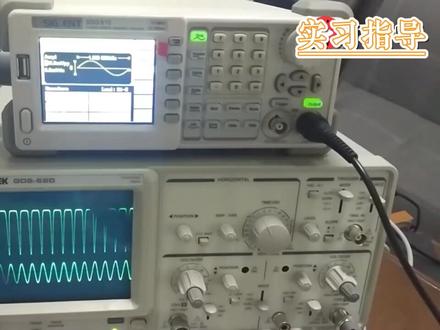

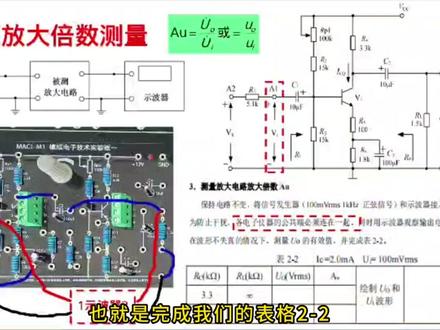

分压、编制、共设及放大电路的实验。以下是我们的实验电路图, 有图可知,我们需要的元气键有,八零五零。三极管一个,一 k 四分之一瓦金属魔电阻两个,两 k 四分之一瓦金属魔电阻两个,十 k 四分之一瓦金属魔电阻一个, 一百 k 定位器一个,四十七微法电解电容两个,一百微法电解电容一个,排针排母若干以及动动板一块。 接下来我们根据原理图焊接电路,这种 to 杠九二封装的三极管银角重 从左往右数分别是一 bc。 接下来我们引出三个测试点, 我们将发射机的旁路电容做成可活动的,先用排母焊上去, 我们将这个 ek 的负载电阻也做成活动可插拔的。 检查电路,看有没有短路断路的地方。 我们在电路图中标出 i 一 i 二 i b i c i 一二 b 一,由电路图可得出以下三式, 我们取二 w 等于五十四 k, 北特等于两百 v b 一等于零点六伏,是估算静态工作点。 q, 接下来我们给电路接上十二伏直流电,我们用一根 杜邦线将信号输入接口接地, 接通十二伏直流电, 用数字万用表测出三极管三个电极的对地电压。 首先测 vb 是一点九六伏,然后我们测 vc 是九点三八伏,接着我们测 vb 一 是零点六五伏。我们不直接用外用表测 ic, 而是测出 vb。 vb 一后根据公式算出 ic。 接下来我们将信号发声器的输出端子连接到放大电路的输入端,先不接 ek 复载电阻,用试播器的 c h 一、 c h 二分别监测输入输出波形, 设置信号发声器输出十毫伏 ek 赫兹的正前波信号, 观察经放大电路放大后的输出波形,读出放大 信号的峰峰值是一二三三格,乘以零点五伏是一点五伏, 由此可以算出有效值,从而可以算出放大电路的开路放大倍数。 接上 e k 的负载电阻,同理可以求出放大电路的带载放大倍数,这是带 e k 负载后的输出波形图,由四波器可读出带载后的峰峰值为零点五伏。 接下来我们将三极管发射机的旁路电容拔掉,看看会出现什么情况。 现在输出信号的峰峰值是二十毫伏,我们将旁路电容插上 调节试播器, 调节电位器,使波形出现饱和。湿针 反向调节电位器,并且 增大输入信号的福值,直至出现截止失真, 继续调节电位器, 顶梭时针和削底时针同时出现。当三极管区域截止时,我们测得西一间的电压为十一点四二伏。 当三极管区域饱和时,我们测量西一间的电压大约为零点二三伏。

嗯,在前边我们已经对分压偏置共源放大电路的直流通路以及静态工作点进行了分析,下边我们对它的交流参数进行分析。首先呢,我们要得到的是该电路的 交流通路,我们呢令电路中的电容 c 一、 c 二 c s 短路,直流电源 v d d 短路直接接地就可以得到该电路的交流通路。 与前边一样,我们需要对该电路进行一个简单的整理。我们可以发现,从三级出发,经过 r g 三之后, r g 一和 r g 二都是同时接地的,也就是说这三个电阻在输入回路可以等效为 r g 三和 r g 一并 r g 二串联接在 g 和 s 之间。 对于输出回路来说, rd 和 rl 都是从漏级出发接地的,所以说 rd 和 rl 并联在输出端,从而的话就得到了经过整理之后的交流通路了。 在得到交流通路之后,我们呢就可以对他其中的厂效应管用低频小信号模型进行取代,从而 得到交流等效电路。我们的方法与前边完全一样,首先要去掉长效应管,把对应的电极标出来, 位于左上方与输入信号相连的是三级 g, 右上方则是漏级 d, 下方与 d 相接的是原级 s。 为了简单起见,我们把 r g 一并 r g 二和 r g 三串联看成一个电阻为 r g, r g 呢就等于 r g 三加上 r g 一并 r g 二,接下来只需要在该电路中去添加 相应的等效模型就可以了。首先是 d g s 之间, g s 之间呢是一个开路的状态, 根据输入电压 ui 上正下负,我们可以判断 gs 之间的电压 ugs 也是上正下负,电压方向由 g 指向 s。 接下来再看 d s 之间, d s 之间,我们要接受控电流源,电流大小为 g m u g s。 电流方向由前边的 u g s 的方向来决定,因为 g s 之间的电压方向是指向 s 的,所以说 d s 之间的电流方向则是由 d 流向 s, 这样子的话,我们就得到了该电路的交流等效电路。 下边我们对该电路进行分析,先确定电路的电压放大倍数,我们要确定的就是输入电压 u i 和输出电压 u o 的表达式。 首先来看输入电压,我们发现 ui 和 gs 之间是直接相连的,所以说输入电压 ui 就等于 ugs。 而在输出端呢,我们可以把 r d 并上 r l 看做一个整, 他们的总电流就是我们的漏级电流 id, 所以说输出电压 uo 就等于负的 id 乘以 rd 并上 rl。 而 i d 呢,又等于 g m u g s。 所以说输出电压 u o 等于负的 g m u g s r d 并 r l。 从二的话,我们带入电压放大倍数的方程,就可以算出 a u 等于负的 g m 乘以 u g s 乘以 r d b r l 除以 u g s 上下的 u g s 可以消掉最终得到的电压放大倍数。负的 g m 乘以 r d 并上 r l。 接下来分析电路的输入电阻, 我们假定输入端的电流为 i i, 输入电压为 u i, 此时呢,我们就可以写出来,输入电压应该就是 rg 两端的电压 ui 就等于 ii 乘以 rg, 输入电流是 i i, 于是的话我们就可以得到输入电阻应该是 u i 比 i i 就等于 r g 等于 r g 三,加上 r g 一并上 r g 二,通过输入电阻的 的表达式,我们就会发现增大 r s g 三是增大输入电阻的有效方法,我们呢可以取 r g 三为几兆欧,这样子的话,我们电路的输入电阻就会非常非常的大。 最后我们来分析电路的输出电阻,我们令信号源短路,但保留内阻,这个地方没有内阻就直接短路就可以了。 输出端要去掉负载加测试信号 uo, 产生动态电流 io, 于是的话就得到了下边这样的一个电路图,左边直接短路,右边呢,我们的 负载没有了,有一个测试信号 uo, 有一个动态电流 io, 此时的话我们去分析 ds 之间的电流 应该是从 d 流向 s 的,为了满足同指向 s g s 之间的电压,也需要由 g 指向 s 上正下负, 具体这个电压电流存不存在方向对不对,那是需要进一步分析的。我们在这个地方呢,仅仅是估算或者说假设 下边就对该电路进行一个详细的分析,我们就会发现 g s 之间直接被短路了,所以说 u g s 实际上是等于零的,而 u g s 等于零,那么我们的受控电流源的电流 g m u g s 也就等于零了,相当于 d s 之间没有电流,那么这个地方就可以相当于开路了。 最后我们发现整个电路只剩下了最右侧 r d 这一个电阻了,于是的话我们就可以知道,此时输出端的电压就是我们的测试信号电压 uo, 输出端的电流 i o 呢,就是通过 r d 的电流,它两端的电压为 u o, 所以说 i o 就等于 u o。 除以 r d, 我们带入输出电阻的计算公式就可以得到 r o 就等于 r d, 这样子的话,我们的动态参数也就分析完成了。

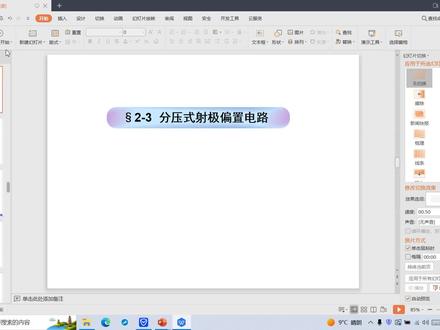

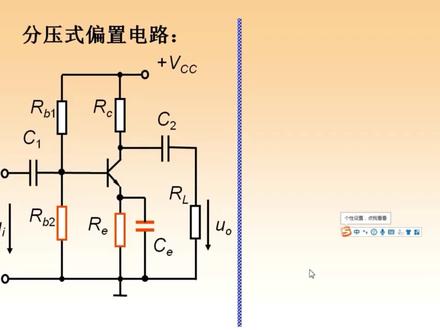

分压式涉及偏置电路, 首先我们来看一下影响静态工作点的主要因素,那我们放大电路中呢?静态工作点呢?是为了保证放大电路的什么稳定运行, 那么我们放在电路中影响静态工减静态工作点的因素主要是什么呢?主要是啊温度,那我们来看一下,这是二十五度的时候,我们这时候电路中静态工作点 q 点在这, 那么工作点不稳定的因素呢?主要是温度受温 的影响,那我们知道外界温度变化呀,你线路放大器工作时间的长短都会导致温度的变化, 那我们举个例子,例如你温度升高,那么你看温度升高二十五摄氏度的时候, 那么你这个 q 点在这,那么当当你这个温度变成四十五摄氏度,那么这时我们发现我们在什么?是不是这条线都在什么上移啊?那么对应的什么 icq 是不是数值也在大, ibq 也在增大,那么如果假设你按照这个这条直流负载线,那么他会 移动的话,他可能变到这,那么变到这呢就可能进入什么,这是不宝河区啊,这一块是宝河区,可能就进入宝河区了,那么进入宝河区呢?就可能影响我放大电路的什么稳定, 那么就是他给你举了个例子,一个是二十五摄氏度是精彩工作点,原来有这个点,到四十五摄氏度的时候,那么我跑到这来了, 那么这时候呢?竞赛工作点 q 会上移,那么同理呢,你温度下降了,那你这个 q 点了,就可能举个例子,原来在这个点,你现在可能下降到这来了,下降到这就可以可能进入什么截止区,那么你不管是进入 宝河区还是截止区,都会影响我放大建路的什么稳定运行。 那么因此呢,我们看一下,你 q 点过高就会发生饱和时针,那么 q 点过低呢,就容易发生截止时针,那么在我们放大建筑中呢,你截止和饱和都是不允许的,我们希望他工作在放大区, 那么现在就来了一个问题了,温度变化会影响我静态工作点,那么静态工影响工,静态工作点呢?就影响了我现放大线路的什么稳定运行,那么我们如何保持我们静态工作点 不受温度的变化,那么进而保证我放大电路的稳定运行呢?那么我们就先 想了一个办法。想了个什么办法呢?想了一个分压式涉及偏执电路, 那么前面呢,我们是啊,讲的是供设计,是吧?叫供设计供设计放大电路,供设计放大电路,那么也是什么设计?供设计放大电路,那么这呢, 我们不是供设计了,加了一个什么分压式的什么设计电路?那我们来看一下这个分压式设计电路 与我们的共设计放大电路有什么区别呢?首先我们来看一下他的什么电路特点,那么我们来看一下分压式设计电路与共设计放大电路。发 我们他多了一个什么啊?二比二以结什么协议?包括啊,发射机上多了一个电阻二 e, 那么这就构成了一个分压式设计偏直电路, 那么具体呢,我们来看一下,这是器件的名称,那么二逼呢?称为上偏之电路,二边第二呢被称为下偏之电路电阻,那么二线呢,依然是急电急电阻, 那么二一呢?就是啊,涉及电阻,那么它分别位于什么哪一个集上,我们就成了哪个集的电阻。那么 c 一呢?是啊,旁路电电容, 那么 c 一和 c 二呢?都是啊,分别是输入和输出藕和啊电容, 那么这几个呢分别是啊,我们对分压式的设计电路的一个什么他的名称, 那么我们画出他的直流通路,那么直流通路呢?那么这时候呢,电路中只有什么直流?那么因为电容的什么革职啊,通交,所以呢, 在直流中路中,这个电容呢以外的都相当于什么?去掉,那么这个呢,也需要去掉,所以只剩下什么这样的一个电路, 那么这就是他的什么直流通路,那么我们来看一下直流通路,那么这时候呢直流通路你 这个 ucc 提供电源,是吧,那么就会产生电流,那么这时候呢,会产生一个二 bq, 一个二二以及二一, 这是啊直流通路中电流,那么此时呢,我们根据介或不定律流入的就等于流出,那么流入的是二一,那么流出呢就是二二和二的 q, 通过,既然护肤定律,我们可以求出二一,二二以及二 bk 的关系,那么由于呢,二二远大于什么?二 bq, 那么因此呢,我们这个二一呢,就约等于什么?相当于什么?和二二约等于什么 近视相等, 那么这时候积极的什么定位就是 ubq, 那么这时候 ubq 呢,我们这时候就相当于什么?我们这个由于二一约等于二二,是吧?二一约等于二二, 每一次呢,我们这时候就求出来了 ubqubq 他的电压,你说他电位也行,就等于什么? 因为二二,二二是啊,远大于什么啊? ibq 的远大于 ibq, 因此呢,二一就是约等于什么啊? 二二,那么就相当于什么?相当于这个点什么断开了这个地方,那么这时候电源呢,就是这样走的, 就相当于这样走,那么这是我们用一个分压公式,他二比一和二比二是串联,用分压公式,我们就可以可以求出 ubq 的电压了,你说 ubq 的电位也可以, 那么呢,就利用上偏置电阻和下偏置电阻,二比一以及二比二可以串联构成分压器, 那么可以为积极提供稳定的精彩工作电压 ubq, 那么这时候我们发现我们积 记得什么静态工作店 usbq 止于什么?我的电阻有关系,是不是止于我,外加我的上偏置和下偏置电阻有关系, 那么这时候 ueq 也就什么,什么 ueq, 也就是发射击的电压 ubq, 那么 ubq 呢?就等于 ubq 就等于什么? 这时候我们来看一下, ubq 就等于 ubq, 就等于 ubeq 加 ueq, 我们就是这个点,我们这时候这个电路烟从哪走了?我们这时候这个 ubq 就沿着这条路走了,我们这时候 ubq 这个沿着这条路走下来, 那么因为 ubq 啊,约等于什么?零点七码是吧? ubq 远远大于 ubq, 因此呢,有 bq 就约等,也有 eq, 那么这时候 ieq 呢, 就等于 ubq, 除以阿姨,有些时候 ubq 多一等于什么? ubq 约等于什么?约等于 uceq, 原因就在于 ubq 远大于什么,你可以把 ubq 近视啊忽略掉, 那么这时候求着阿姨 k 又来了,就是等于 u 啊 c e q 啊,又 e q 又 e q 出一个二一,那么这是在分压 视频设计电路中那么 ubq 以及阿 eq 的一个关系。那么这时候呢,利用发射机电阻二一可以使竞赛工作点阿一 q 表示一个稳定, 因为我们 ubeq 是吧? ubq 是啊,只与我的外加的什么上偏置与下偏置电电炉有关。 我们这两个只要参数定了,电阻二比一和二比二,电阻定了,那么我又比 q 就定了, 牛逼 q 定了,那么你发涉及的电阻如果定了,那么我发涉及的什么电流也就几乎保持不变,那么这是分压式涉及偏日电路中, 我们这个 ubq eiq 保持稳定的一个原因。 那我们来看一下静态工作点静态工作点的稳定的原理,他如何保持静态工作点了呢? 我们为什么用分压式设计电路就可以保持了他的静态工作点的稳定呢?那我们举一个例子,如如果温度升高,温度升高了,就会导致什么阿姨 q 是什么变大, 那么这个呢?我们通过刚才的什么输出的曲线,我们也已经知道了温度升高,那么我的什么 icq 会升高? icq 升高了就会导致什么 ieq 也升高啊,因为什么啊? icq q 啊约等于什么啊? iaq, 因此呢?你的几点几点率升高导致了什么?发射几点率升高, 那么我发射几点率升高呢?那么由于为了分压式偏置电路中是不是 ubk 哦,等于什么?什么二比二比上一个什么二比一 加二比二是吧?再乘一个 ucc, 那么我们 ucc 是固定的,二比一,二比二是固定的,那么 ubq 是固定的, 那么所以 ubq 是固定的。 ubqubq 等于什么? 是不是 u b e u b q 等于什么?是不是 u b q 减去一个什么 二一乘以什么二一,那么我们这个二一升高了,所以呢, ubq 是不变的,所以 ubq 就会减小, 那么 ubq 减少在输入才行。曲线里边什么啊, bq 也会减小啊, bq 减小了就会导致 ic 什么 icq 也减小, 那么这样呢?就保持了一个什么你温度升高,最后保持我这个温什么保持我的机电急电流,尽量保持维持在一个什么恒定值,那么就是这一个, 那么这个为什么有我们这条这条呢?原来是,怎么着?是不是又 bq 等于什么?原来是指的又 bq 等于啊,又 b e q, 是吧?加上一个什么有 ceq 啊,有,有 eq ueq, 那么 ubeq 呢? ubeq 是不就等于 ubq 减去个什么?有一口啊,有一口就等于什么?有一口就等于一个, 是不等于二一 q 乘以什么乘以啊?发射及的什么?什么电阻啊?那么这样呢?就在分压式偏执电路中呢,分压式偏执电路, 他的温度升高就让我什么,让我的电流什么,尽可能我已经在一个恒定值,不会影响我的什么静态工作点。 那么这有一个条件,我们虽然是天之电路呢,一个是二,二要远远大于什么?二 bq, 那么这是条件,这个是什么?推倒 ubq 是不是 q 的,那么 ubq 远大于 ubq 呢?这个是什么?这个是,你可以啊,什么 ubq 是推倒,你可以认为是这一个表达,是这个呢?是导致什么?导致二一 q 的 约等于什么 ubq? 吹什么啊?一,是吧,这个是保证这一个稳定的, 这是这两个条件, 那么我们就来看一下分压式设计电路的一个估算,我这个静态工作点,那么 ubq 呢?我们知道 ubq 是吧,就这个利用 二比一和二变了一个串联,构成一个黑牙攻势是吧?那么二一 q 呢?约等于什么 ubq 啊?谁啊?一,我们知道 ubq 啊,牛 bq 等于什么? b e q 是吧,加上一个什么 u e q, 那么由于什么 u b q 远大于什么?是不是 u b e q 啊, 所以呢,这个也相当于什么 ubq, 约等于什么? uceq ueq, 那么这个呢?实际约等于什么啊? 是不是越等越优越? q, 吹什么二一啊,是吧, 那么因为 ubq 约等于 ueq, 所以就约等于什么? ubq 除以二 e, 那么 icq 和 iq 相等是吧?约等于相等,那么二 bq 和 icq 呢,有有一个放大倍数的关系, 那么 ucq 呢,就是 ucc 减二 c 乘以,这时候呢,在直流通路中,几点几和发射机都有电阻,因此呢,要减去他两者一个什么之和, 就是 usbq, 那么我们来估算输入和输出电阻以及放大倍数呢?那么输入电阻呢,就是从输入端看进去的,输出电阻呢,就是从输出端看进去的,放大倍数呢,就是输出电压与输入电压的一个笔直,那么我们这时候要看他的什么交流通率, 交流通路,那么输入电压输入电路肯定很明显要从输入端看进去, 那么这是我要画出的交流通路,那么交流通路啊,与什么公共设计基本放大电路呢?它是相似的。 那么我的二 b 看到没?我先求出二 b 来了,是两者的一个什么避免, 那么还有一个呢?输入输入电组是吧? 一个什么是不是二比一啊?是不是?那么输入电阻呢?就是二比于什么 与输入电压的一个什么定点。那么输出呢,就是从输出端看进去的,输出端看进去的那么一个是 ic, 一个是 ie, 那么就是看输入输入电阻放大倍数呢?与什么我们这个共设计是啊,什么相同的? 即将走上班,抓紧 脚下, 请帮他。
