凸透镜的五种画法

你有笔不会连线不把这两个图连上？上联下联，你看那个图还是凹？同样第二图，上联下联，你再看那个图还是凹，两眼就都知道第一个凹进去了，第二个凸出来了。八年级物理的省考题啊，填空里的第一个你就这么画，秒减。

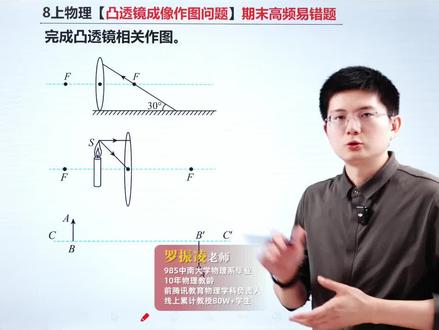

凸透镜的综合作图题是八上物理期末必考的易错题啊，也是期末常考的作图题之一，因为这种题目呢，既考孩子的作图能力啊，注不注意这些细节，同时还要求他掌握凸透镜成像的原理啊。 那么学会这道题之后呢，一定要把透镜的知识点总结，还有必刷题型专练，拿去给孩子系统复习一下，特别是光学没学好的孩子啊。把这里面的经典题型搞懂之后，期末多拿二十分 来三张图一次性解决。第一张图，首先他给的是反射光，那我们干嘛？哎，我们画出他的法线标上垂直符号，对吧？啊？然后呢，你的入射角和反射角分别是多少度啊？分别是六十度啊，那我们用两角器画完之后， 让你标你就标，没有让你标角度你就别标，对吧？要按照题目的要求来好，反射光到这里面是穿过焦点，过焦点，过焦点平行，对吧？ 所以你从焦点射入的光，那么你一定是平行于主光轴射出的， ok 吧？啊，但大家画的时候一定要用尺子画啊！好，那第二个图来， 蜡烛它在一倍焦距以内，那我们肯定知道你成像特点考的就是你的成像特点，正力放大的虚相，对吧？那么原理怎么画啊？我们说蜡烛，它其实可以画出无数条光，那当然，最简单的肯定是 穿过光心不偏折和平心。主光轴的光怎么样啊？他一定会过焦点，对吧？然后这个光不能够成实相，所以我们要怎么样？所以我们要反向延长线，对吧？哎，我们反向延长线去找他的这个相相交的点啊，找到了，这个就是他的什么 s 一 撇的向点， ok 吧？好，第三幅图，第三幅图呢，如果需要我们找出这个凸透镜的位置和两边的焦点的话，那当然有些孩子会去做对称。 但是如果题目中明确要求说你从头到尾都要用光路图，用光路图来找出光心的位置还有焦点的位置，那么应该怎么做呢？好，你想啊，最简单的依然是两点确定一条线段，对吧？好，两点确定一条线段，那我们找到了它的光心所在的位置。 好，但这个图画的不是特别标准啊，我们拿尺子画，一定要画准确一点，两点确定一条线段，差不多好，画完之后呢，你的这个箭头一标，这个点实际上就是凸透镜所在的光心了，对吧？好，那么光心我们画的稍微画好看一点啊， 光线的位置画好之后，凸凸镜找到了，然后怎么样找右边的焦点？我相信好找，因为右边的焦点呢，它是平行光，一定会过焦点，那么你想所有的光，它最终是不是都要来到你的像， 对吧？无数条光最终折射时候都要来到你的向好，那么右边平行光过焦点，那你想左边的焦点怎么找？你别忘了，还有一条特殊光线呢，过焦点射入的光，他一定是平行光，对不对？所以这样的话，我是不是可以反向逆啊？逆着画，根据光路可逆， 对吧？来，从 a 一 撇画一竖平行光，那么是不是一定会有这么一条光是平行于主光轴射向 a 撇的，能理解吧？那你说这个光是怎么来的呢？哎，这个光是从 a 点射入的光，那么它是不是一定这个点也是焦点？ 理解吧？因为你只有真正穿过焦点射入的光才能平行于主光轴射出，所以这种就有综合性了。那么这道题你学会了吗？
