中海达 rtk 操作视频教程移动站设置中国移动 cost， 请确保 rtk 主机开机状态。点击进入设备连接方式，选为蓝牙，然后点击连接，点击搜索设备， 选择要连接主机的记号提示选择框，点击式提示选择框，点击配对蓝牙配对连接中移动在设置界面里我们选择手动点开数据链选择栏连接 cos， 可以选内置网络或者手部插分， 因为手部插油卡可以上网，那我们就选择手部差分吧。再点开服务器选择栏这次使用账号密码的 cos 服务，那这里选择 cos 模式。首先点击 ip 输入框，输入移动 cos 的 i ip 幺二零点二五三点二二六点九七，再点击端口输入框，输入端口八零零幺，然后点击原结点输入框可以手动输入一个四星元结点，也可以点击设置按钮在线获取原结点，点击获取 能获取到原节点，说明主机到服务器的网络是畅通的，获取失败说明主机到网络不通，需要你检查上网哪个列落不对，选择一个原节点，然后点击确认按钮，点击用户名输入框， 输入移动 call 用户名，手指向上移动界面，点击密码输入框，输入密码， 设好所有参数后点击设置按钮登录 ct 服务器中提示移动站设置成功，主机收到 调差分后，解状态由单点变为固定解，说明我们设置移动站成功，可以去测量了。点击进入测量界面，再点击进入碎步测量显示，固定解显示中误差精度也只有几个厘米，接下来就可以去采集坐标了。

rtk 从入门到精通，今天教大家使用中海大 rtk 的首部来计算土方量，首先呢我们还是需要打开 rtk 的首部软件，在工具这一栏呢，我们选择土方计算， 然后点击选择面，点击左下角的添加，然后这个时候呢，我们输入一个面名，输入好以后呢，点击确定，在下方这个批量的地方呢，我们点击批量，然后选择我们测量的坐标点 啊，如果点比较多呢，我们可以点击右上角的这个全选，选好以后呢，我们点击下方的确定， 这时呢我们可以点击一下右下角的预览，预览一下我们采集的这一个图形，检查没有问题呢，我们可以返回，然后点击右上角的确定， 选择我们新建的这个面，然后点击确定啊，我们输入一个参考高层，就是我们设计的标高， 输入好以后呢，我们点击下方计算，这样呢，我们的一个土方量和我们的开发面积就已经算好了，如果大家还想将这个成果导出呢，我们可以点击右上角的这个导出的按钮， 他导出的格式呢，有我们网页版格式，还有表格和文档格式，我们选择对应的格式以后呢输入一个名称， 点击右上角的确定，这样呢，我们的一个报表就导出了，大家学会了吗？

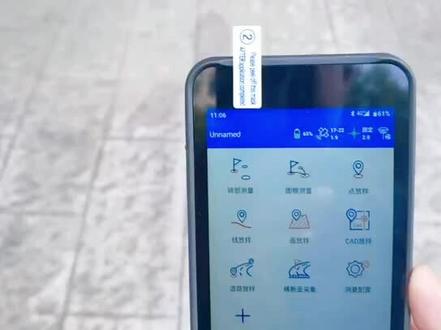

今天我们来测试一下中海达最新推出的这个爱汉的五五这样一块手部，他这个中间带了一个 a r 测量这样的一个小工具还是非常实用的，下面我们来演示一下这个功能是怎么使用。 那这我们在正常的测量的时候，比如说碰到像这种高楼，那有可能我们需要测到这个地方的一个点，那我们现在新款的 gps 在这个地方，即使这这样的高楼，我们也是可以得到跟固定结的。 但是如果说是我们要撤到这个里面的点，要撤到这个房角，那我们 gps 进去肯定是没有信号的，那就撤不了， 那我们现在可以用这个 a r 测量这个功能我们来实现它，下面我们就进入 a r 测量， 进入 ar 测量之后，首先我们需要选择后方交汇这个功能，根据手机手部上面的这个提示，要移动一下手机，他要寻找一个平面， 然后用屏幕上面的这个点对准对中杆的这个尖尖，这样 a 点就保存在 首播里面，并且显示在屏幕的左上方，我们还需要添加 b 点， 同样的方法，我们添加 b 点，那 b 点这个时候也会显示在屏幕的这个上方，并且在屏幕的左下方，他会实时的显示这个 p 点，这个 p 点就是我们需要测的， 比方说我们现在需要撤到， 现在需要撤到撤到这个点，那我们只需要把这个点对着我们需要撤的点， 那这个时候 p 点的这个坐标就已经确定下来了，我们把它保存确定，然后再来测另外一个点，同样的方法 保存， 然后再测第三个，保证 第四个保存，那这个方法你们觉得是不是很实用呢？

中海达二 tkcad 放样测量界面，进入 cad 放样模块，地图左右两栏包含常用工具按钮，长按会弹出提示该按钮功能。 点击 cad 数据按钮，选择 cad 文件，导入成功后界面即可显示。 点击选择放样点按钮，拖动选点箭头，选取需要进行放样的点位，松开手指完成放样点选择， 点击图选按钮，便为开启图选状态。单击选择图上限行，选中后再次点击图选进行线放样配置可以选择配置放样方式，默认按照里程进行放样， 也可以切换为按照起点放样模式。我们以按照里程放样为例，设置线路的起点，里程为零，初始放样的位置为零，里程增量 保持默认时篇句为零，表示放样中心线。点击确定后返回 cid 放样界面，如果发现需要调换放样的起重点，点击左侧工具栏顶部反向按钮，通过图上左右快捷按钮配合输入的增值，可以快速切换放样的里程点。 顶部下拉框美也可以实事自定义放秧的里程和编剧，如输入里程八十，编剧二十五对应视易线完成引导绘制。除此之外，界面左上角显示实时投影的里程和具投影点的偏具高差信息。 我们在介绍另外一种实时放样模式。测量配置中，在放样下打开实时里程放样开关，回到 cad 界面，此时界面引导线始终维持绘制，在实时的投影点也不再出现自定义里程的设置， 即始终放样距离线路最近的点。特别的，如果放样的实体快选中后，通过炸开实体按钮，炸开后即可同之前步骤一样进行放样。在放样时进行采集的点除了保存到坐标点库外，退出 cad 模块时还可以选择是否会知道导入的图纸上 勾选保存，则采集点信息一同保存到 cat 图纸中，下次打开同步显示 cad 放样。导入数据文件暂不可以追加，可通过导入其他 cad 文件进行替换。当前放样文件软件进入后默认恢复上次放样的文件和图层信息。

中海达 rtk 教程点测量点放样，视觉放样。好，现在我们参数计算做完以后，我给大家讲一下点测量点放样视觉放样的功能， 下面有四个选项，项目、设备、测量和工具。我们现在点测量的话，我们点测量有个税部测量， 上面有个蓝色的横杠，我们这样是可以把这个数据是可以隐藏的，然后往下拖，我也赶杆杆或者是点名点位，对吧？然后直接改成，比如说现在的杆杆是一米八，按实际的杆杆改一下就可以了。 改了以后，然后我们下面要看我们测量数据的实际数据，对吧？我们把这个下面那个蓝色的横 杠拖上来，就可以看到 x 和 yz 的坐标，然后我们点测量的时候可以按蓝色的快踩键，直接踩就可以了， 还可以按键盘上的，键盘上的蓝色的按键快闪键也是可以的，按两次 啊。现在我给大家讲一下点放样的功能，先进入这个点放样的界面，然后选点， 然后点右上角的这三个横杠，然后在所有点位里面找到我需要放的点位，比如说我要放测试点一号点确定 下面会提示向前、向后、向左、向右，或者说我们平常使用比较多的配置放样方位 向北、向向南、向东，然后点返回来向南走，耶 me 啊，大概在这个附近的位置，他会选显示一个圆圈，大概我们在这个目的目标点大概在一米的位置，然后按着方向来调整他的精度， 然后放在这个大概的位置，他的方向目标点零点零几的时候基本上就可以了，然后两位踩下来 确定啊，现在我们还有一个方向的功能，点方向他就是视觉方向的功能，就是我们机头上面啊，这边有一个摄像头，到时候我们放点的时候，这个摄像头是打开了的，然后在手部上面会显示一个 方向感啊，我们按照他的方向走就可以了。我们现在选一个点位吗？ 比如说我们还是测试点一号点吧， 好，把我们的方向找对手部和我们摄像头的方向是一个方向啊，然后按着方向我们走，走到这个位置 啊，这个大概这个位置的时候，他会显示这个定位的那个圆圈，我们按照这个方向走， 然后放在这个位置，大概一公分一公分的样子就 ok 了。踩点确定好去下一个点， 还是酷选点方向，所有点位 测试二号连， 嗯，他自己就会给你一个方向，然后我们见我们的紫外灯对着我们的红线箭头就可以了， 还是一样的走到这个位置，我们调整我们的定位方向就好了， 然后点采集确定就 ok 了。

大家好，这节课我们来学习一下，用中海达首部进行点教练，首先我们打开中海达首部， 首部和我们的呃一顿战，中海大气头两节以后，两节以后呢？这不是我们可以看出来这已经达到了 上面，这不是打倒了固定结，那么我们现在就来搞一下，你看 你看，我们点这个项目设置，项目设置以后打开我们的项目以后，呃， 我们在这不是有个电教院，哎呀，这一只手不好落， 我们点这个点椒样，点点椒样以后我们来采节一下我们的圆点，圆点， 这是我们用我们的 ltk 现场我们采接到的点，你看这有个小钉子，我们就用这个尖子来进行点胶液 下面我启动平滑拆机，我来拆机一下，大家看这个杆， 呃气泡，气泡剧中以后让它自动拆解，拆解好以后呢？我点这个确定，对，下面一直点，一直点，就是我这个钉子 在这里手动输入也可以在点库里面找，因为我这个已经提前输进去了，所以我直接在点库里面找， 我在点扣里面找，我这个点在控制点，这个点 是开二天，我点这个开二天，我点这个计算， 点计算以后在这个应用勾选，我点这个确定，那么这就这个点教养就教养就弄好了。

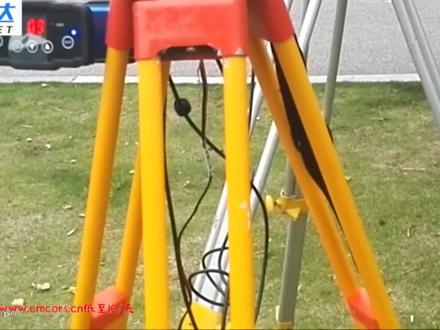

求求解我们的参数，求解参数之后，求解参数之前，我们首先把这几个控制点我们都要去把它采下来 踩一下来，我们一般四三数最少用的是两个点，但是我们一般为了看到他误差就多踩几个点，我多踩几个点，一般是踩个四五个点左右。 首先现在那个信号状态是固定结，然后我们到税务资阳里面进行出去采集，啊，叫那个对中杆对中这个点对中控制点，然后水平气泡物理气泡剧中，物理气泡剧中，然后我们采集的时候还有个 要注意，我们一般在这个里面采用平滑模式采集，因为我们采集控制线一般精度要求高一点，求上树的效果会好一点，或者在这里面有一个平滑采集按钮，就是这个小折线，我们点击这个见证按钮， 保持居中看看自动采集十次，求一个平均数，采集完成之后就确定把这个点保存，一定要一定要注意，有时候你杆子不一定升到一米八，你一定要确定暂停杆子是多少高，然后并且要点名和目标高按确定， 这样我们一个点就洗好了，接下来我们可以去另外第二个点去采集第二点的坐标，第二点我们也是一样操作模式，把这个点放在这里面，最终，然后进行平滑采集， 接下来我们采采集完了所有的碎步点，然后我们进行求解参数过程。首先看一下我们的原数据里面采集的它四个点的经纬度坐标， b、 l、 h 坐标，然后坐标视频里面保证他是一个 s、 y、 z 的大力坐标，然后我们对他编辑的话，一般都是在这个 进位度上面原始数据里面进行编辑，把这个点删除，或者你要编辑地名和港高，那样之后就要重新修改一下 确定。那我们参数计算，我们在这里面有个参数计算把独立裂开来，我们计算类型，首先选择计算类型，选择七参数或者四参数，我们一般选择四参数会比较多，七参数的话可能是适用于面积比较大的那个范围，一般选择 十三数加高层礼盒，就是平面计算用十三数，高层计算用调成礼盒的状态。那我们首先添加点，我这边圆点的话就是刚刚采集的点 a 一，我们首先选择一个 a 二，目标点，就是我们已已已知空点坐标， 我现在已经把它输到控点库里面，我已经把它倒进去了，选择 a 二，两者对应，然后添加第二点 a 三， a 三，我也直接选择刚才写的 a 三点， 空间控制点库里面，我也把 a 三选中保存 a 四，控制点库里边 a 四， a 五， 下面这个平面和高层一般都是默认打割的保存。接下来 a a 二， a 三， a 四， a 五，四个点全都收好之后， 我们固定插改正，这个高层集合用固定插改正计算一下点计算他就会有一个四个，四个那个仓数，四个仓数你可以看到北平移、 北平移、东平移旋转和一个尺度的缩放，这个尺度我们计算出来一般都接近于一的，然后这个旋转一般是接近于三百六十度，也就是零度。 好，我们点击应用，这样的话就他就把那个大那个我们采集出来的坐标就转化为你当地的那个控控制点的那个坐标， 我们还有一个，我们在参数里面可以看到他的那个往后拉，可以看到他的那个长插。 hrms 跟 vrms 现在是正常情况，如果当如果对，有时候我们计算出来的误差比较大，比如说我现在把这个 a 五点编辑一下， 我这个点把坐标改一下 保存，然后呢再计算一下，可以看到他这边的旋转缩放跟尺度，你就明显看到这旋转跟尺度就不正，不太正常啊，那我们就要警察原因了，这个变异又这么大，警察原因 就是来还是回到这个参数计算界面，可以看一下往后拉，可以看一下他的长插，这个 hrms 就是平面的长插 vrms 高层长插，现在可以看到他高，他平面都是高层，都是非常准的，就平面有的时候达到了二十七米，这单位是米 跑到二十七米的精度，说明这个这个精度这个地方就输错了哪里，那我们就检查一下，一般是先检查一下他坐标，坐标有没有，首先坐标有没有输错，我们一般从最大这个点开始 开始开始把这个 a 五这个坐标，然后再修改一下 a a 五坐标，再把它选到正确的控制点，之后按确定，然后再重新计算 这个尺度跟旋转的角度，又恢复正常点应用，再回到这边看到它的长插 hrms 平面都那个精度都比较比较良好， 一般这个长插一般肯定是越小越好，我们正常情况下，正常情况下一般在控制点控制在三十公分之内都比较好的精度，因为他这个精度要看你控制点的那个精度，如果控制点他也是 gps 采集出来的，那他的精度一般也就在两三公分之内， 他这个长沙，当然他也没有固定的值，一般以放样那个放样查看精度的那个标准为准， 这就是他连接一个击转一个仓数的过程。还还有一个， 还有一个如果我们这个点可以比较多的话，我们高层如果有的地方面积面积稍微大一点了，比如说达到四五公里了，几个空间的距离，我们可以把这个高层的一个 高层那个礼盒改用平民礼盒方式。平民礼盒最少需要的是三个点， 他相当于把整个整个整个系统看成一个平面，看成一个平面的话，他就那个高层精度会比较准一点，如果你点更加多的话，当然这个边可以把它改成一个曲面一个，当然这个高层就更加精准一点。 平面礼盒，你可以看到平面礼盒好像应该是一六个点，他现在是平面礼盒，他的那个减速不够， 我们正常情况下四个点，其实用用平面泥的效果是最好的 啊。接下来接下来我们还有个问题，就是我们任意加站的话，一般前一天这样工作好了，第二天我还是想要任意加站，然后我的基站，我的基站坐标， 我计算坐标，我重新驾照驾好之后，他他要进行 首先记上坐标，重新加好之后，他也是也是通过那个平滑，通过平滑的平滑的方式，他也是通过平滑的方式把他那个任意那个获取单品的位置， 但是这样平滑的方式获取了坐标，他是他是基层站，基层站单点单点状态下获取的坐标，他的精度可以达到一到三米的这个精度，所以这个坐标跟你昨天有个基站架那里坐标其实是有点误差的，为了消除这个误差，我们就要进行一个顶教练的步骤，顶教练的步骤， 顶胶印的话，顶胶印的话也就是在这个里面项目有个项目设置，可以看到这里有个顶平仪和顶胶印、顶配仪的区别，他就是一个项目，那我们这里也有个小骑士，一个项目只能拥有一套顶配参数，一般是适用于连 cos 的情况下，只有一个空点是我比较喜欢的， 我们一般都是用点将音的方式，首先把这个点将音的开关打开，然后点将音信息里面点进去，他也是一个圆点和一个已支点， 两点的话我们就去，我们就去那个采集，我们就去采集两点的话，就是我们到达我们一个一个控制点地方，最终 最终对他进行一个平滑采集，采集十次搅一个平均数， 把采集完成之后，采集完成之后这个当然不可修改了，下面的一字典，也就是我们这个点控制坐标，我们可以手动输进去，或者我我这边已经导入进去了， a 五点这个 a 二点这个坐标， a 四点这个坐标啊，点下计算 他就可以看到他的改正量，就是 x 便宜了多少， y 便宜了多少，高层差了多少，这都可以看到，而且要确定这样的话，就把那个移动站的坐标就对应过来了，我们一般还要到另外一个空间上去较验一下他，他那个坐标准不准确， 我们教研另外一控制点的目的就是为了验证这个坐标的正确与否。仅教研的那个正确与否， 我们可以通过两种方式，第一个就是把它踩下来对准一下，我们控制你坐标，当然也可以通过点烟点方向的模式，我把这个点 a 二这个点坐标输进去，把它放出来，可以看到它的精度， 精度在三公三公分之内，说明我们这个点胶原的步骤符合要求，这样就可以了。

相信六部学会中海达 rtk 第一步，新建项目项目界面，点击项目信息，输入项目名，点击确定，一般以日期或项目名称来命名。 选择模板作为项目图例， 点击投影修改中央子五线，点击后方图标自动获取， 点击基准面，选择当地妥球作为目标妥球参数， 点击保存，选择，确定，完成项目建立。 第二步，设备连接点击设备连接，进入设置界面。连接方式，选择蓝牙，点击连接，点击搜索设备，选择仪器型号，连接蓝牙， 点击配对进行连接。 第三步，设置移动站，点击移动站设置。主机内置 sim 卡时，选择手动设置，进入数据链，选择手部差分。服务器选择 cos， 输入 ip 和端口，也可从服务器地址快捷选择录入，获取原节点列表信息和选择原节点 输入用户名和密码。 录入完成后，为了便于附用，建议保存模板保存后点击设置，完成移动站设置移动站主机差分星 号灯一秒一闪，手部显示固定即可开始作业。第四步，参数计算侧区周围至少两个已知点，参与四参数解算， 第一个已知点 gps 零一，第二个已知点 gps 零二，用 gps 零一和 gps 零二两个已知点进行参数计算。先将这两个已知点坐标录入到控制点库里，点击进入项目主界面， 点击进入坐标数据库里，点击控制点， 再控制点库里界面，点击添加录入已知点坐标，输入已知点 点名 gps 一，输入 gps 零一的 x 坐标，输入 gps 零一的外坐标，输入 gps 零一的 h 坐标，输入完成，点击确认保存录入信息， 录入 gps 零二坐标信息，继续点击添加， 输入 gps 零二坐标点名，输入 gps 零二的 x 坐标，输入 gps 零二的 y 坐标，输入 gps 零二的 h 坐标，输入完成，点击确认保存录入信息。 控制点坐标录入完毕，请点击返回按钮， 先去已知点 gps 零一用移动站采集坐标，点击进入测量主界面， 点击进入碎步测量移动战队中整平，达到固定解中误差三厘米左右就可以。点击手动采集按钮， 点击删除点名框，默认点名，输入点名之一， 输入当前移动站杆高两米，然后点击确认按钮保存坐标， 再去以支点 gps 零二用移动站采集坐标， 移动战队中整平，达到固定解中误差三厘米左右就可以。点击手动采集按钮 g 二，点录入信息无误后点击确认保存坐标。 gps 零一和 gps 零二坐标采集完成，点击返回按钮， 点击进入项目主界面，点击进入参数计算， 点击添加按钮进行坐标匹配。原点坐标，请在碎步点点库掉入 原始数据库里选择采集点之一， 目标点坐标，请在控制点点库调入 控制点库里选择采集点 gps 零一、 gps 零一的圆点和目标点坐标匹配完成，点击保存按钮， 点击添加按钮进行坐标匹配。原点坐标请在碎步点点库掉入 原始数据库里选择采集点 g 二目标点坐标，请在控制点点 调入控制点库里选择采集点 gps 零二、 gps 零二的原点和目标点的坐标匹配完成，请点击保存按钮， 点击参数解算类型选项一般我们选择四参数加高成女盒就可以。点击计算按钮开始算转换参数。 四、参数结果已算出，一般尺度大小接近于一，确认参数结果后点击应用按钮， 参数导入坐标系统中，我们可以进入坐标系统查看参数应用情况。点击屏幕 参数转换计算参数值已调入应用，点击高成语和 算出的高程改正值也已应用，点击返回按钮，退出坐标系统。设置界面，参数计算完成到其他已知点减和精度 移动站对中整平，点击测量主界面，点击进入碎步测量， 达到固定界中，误差三厘米左右，查看当前坐标和该点已知坐标的差值，差值在几个厘米以内，说明计算的参数是合格的。第五步，数据采集进入碎步测量界面，默认 为图形采集界面，左上角可以切换为文本采集界面，点击可以切换界面视图。 点击右侧工具栏的采集按键或手部对应的物理采集按键，软件跳转到坐标点。保存界面，可以修改默认的点名、仪器、目标高描述等信息， 也可以录制音频和拍照作为该点的附件。 完成后点击确定坐标点被保存到坐标数据中，如果想 采集时直接保存，不进行点位信息修改，可以在测量配置数据下关闭采集信息框后再次点击采集时即可直接保存。 右侧工具栏长按可以提示对应按钮功能，如间接采集、平滑采集、自动采集等。碎步测量中采集的点信息可以在坐标数据中长按进行查看 部数据导出，数据采集后进入数据交换模块，原始数据及坐标点数据支持 dxf、 视频、大图等常用格式，也支持自定义导出内容， 其中自定义支持对导出顺序、角度、格式、辅点精度等格式设置，以及所有采集自段的选择导出配置 其他合适的导出自信选择对应的条目后确定即可完成输出。注意，放样点、控制点的导出与原始数据导出基本一致。
