汇川变频器cs710正反转设置步骤

哈喽，大家好，今天呢给大家讲一下这个汇川 md 二九零这个型号变频器的这个控制面板。呃，一个介绍啊，好，他的一个按键的一个介绍。首先看一下这个上面这个第一个那个有一个指示灯，上面是 ran， 这是一个他的一个运行指示灯。第二个灯呢就是说他的一个命令员指示灯， 第三个就是 fdw， 这都都知道吗？就是说他是一个正转和反转的一个指示灯。第四个呢就是一个他的一个转距控制和他的一个故障指示灯， 然后这一个呢他是一个他的一个数据显示区，这里边就是一个显示一个数字的数字和和代码的一个一个区域。然后这三个这一排小的呢就是他的一个单位指示灯， 就是第一个 h v， 这个就是赫兹，他的一个呃频率单位指示灯。 a 呢就是他的一个电流指示灯。 v 呢就是他的一个电压 指示灯。然后看一下他的一个按键，接下来这个按键呢就是说他的一个编程键调整一些一个数字，他的一个那个呃代码呀，或者说变换，这一个键呢是他的一个菜单键，就是说一个菜单浏览 开单的一个功能的一个切换乱了，这个键呢就是他的一个运行键，中间这一个键呢，他的一个是多功能选择键，这个一般是呃不会用的。然后这一个键呢是他一个呃停机和他的一个复位键， 这个键呢就是他的一个移位键，就是咱们那个调参数的时候，他会在这个数字左右是可以调的，从左边可以调到最右边，他是一个移位的，然后这个键呢是一个下调键，也就是地点键。 就是说比如咱们调他一个数字的一个加减，比如从十呃减到减到一减到零，就按这个递减键，然后是你从 从零增加到十呢，就按这个递增键，然后这个键呢就是一个确认键，就是咱们调整好这个参数之后，想要确认一下输入，然后点这个 nt 键，就是确认键，说明咱们的这个数据调整的这个参数已经输入到里边了，已经确认了 啊，这个是今天讲的这个一个会吹 mg 二九零型号变频器的一个控制面板的一个介绍，我们不定时更新一些自动化的电梯知识，欢迎大家的关注，谢谢。

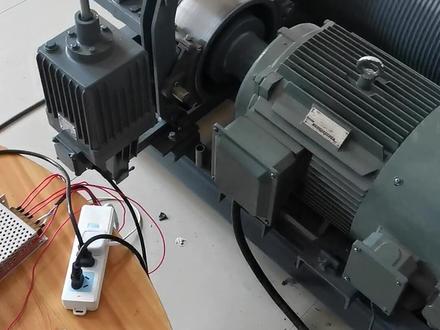

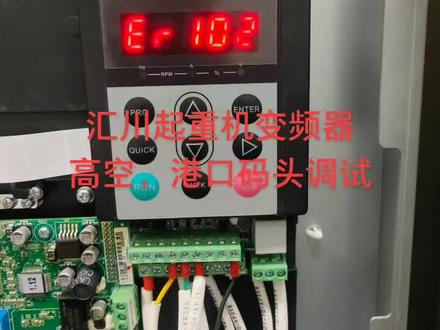

这是我调试好的一套中联定制版，会穿七幺零变频器在塔吊起升上的参数。好，我们现在试一下，现在达到一档八赫兹，自动打开电机开始旋转， 二档十五赫兹，三档三十赫兹，电机在加速，四档五十赫兹， 五档一百赫兹，电机转的非常快，但它运转的非常平稳， 四档三档二档一档 停，调试的非常好。今晚八点直播讲解会穿变频器在塔吊起升上的参数调试，有想学的敬请关注！

啊啊。

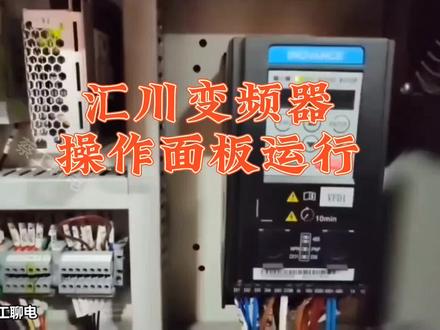

本地的绿色的启动按钮和红色的停止按钮是不起作用的。各位老铁大家好，今天给大家演示一下这个汇川变频器如何在本地情况下运行。 现在大家看到的这个视频是现场的一个控制柜，线路都是接好的这个控制柜，他的变频器的控制方式是用端子控制的，使用的是一种高低速的功能，在这种情况下， 我们去按这个变频器，本地的绿色的启动按钮和红色停止按钮是不起作用的，你可以演示一下， 我现在按绿色按钮，变频器没什么变化，我再点红色的停止按钮，变频器也同样没有变化，这说明现在控制方 方式不是本地控制模式。那么如何去改变这个变频器的控制方式呢？让他在本地模式下启动呢？首先我们要选择一个参数， f 零杠零二这个参数 f 零杠零二这个参数是一种命运选择，大家现在看他设置的是一一代表的是端子命令通道控制，也就是有端子控制这个变频器的启停。 下面端子上接的这三根线， di 一、 di 二， di 三，其中有一根线就是控制这个变频器启动和停止的信号线，一般是 di 一控制的。 好，那我们现在把这个参数给他改成零零，就代表现在选择了操作面板控制这个变频器的启动和停止， 也就是通过操作面板的这个绿色运行键和红色停止键控制变频器的启动和停止信号。下面我们来设置这个变频器的频率给定信号，这个是有参数 f 零杠零三给定的，原来这个参数设置的是六 六的代表是由端子多段速给定，也就有 d i 二、 d i 三这两个端子的组合给定这个变频器的运行频率。我们这个原厂他设置的是高低速， 我们现在把这个六改成零，改成零以后就是通过这个面板上的向上的箭头键和向下的箭头键来调整变频器的运行频率。 通过设置以上两个参数， f 零杠零二和 f 零杠零三这两个参数，我们现在就已经可以 在本地的操作面板上去直接的启动和停止变频器了。但是为了安全起见，我们首先还是把这个变频器的速度给调低一点，我们按照按向下的这个减速键，把频率给它往下调， 调到比较相对安全的一个速度，我们把它调到三十七点九八，我们现在启动运行试一下点绿色运行键 看现在变频器开始运行，并且这两个运行反馈的继电器已经点亮点，停止键，变频器就会停止下停止运行。大家有没有注意到一点，就是我这变频器刚才调的是四十三十七点九八， 但是运行之后再停止就会变成五十，这是为什么呢？我们再给大家演示一下，我现在设到四十九，然后启动四十九运行停止 看又回到五十了，这是为什么？这就因为你那个频率给定性，还有 f f 零杠零三这个参数设置的零，这设置零的话，这个频率设置的 他是不记忆的，你一停止他就恢复到默认的五十赫兹了。本地模式下的运行与停止已经实现了，但是本地模式下的方向正反转是怎么调呢？ 其实只需要调一个参数就可以了，就是 f 零杠零九这个参数，我们把它调成一，就方向就会相反，零的时候上面的 指示灯不亮，你改成一，现在上面那个正反转指示灯就会点亮，代表方向已经反了。 好，我们再启动运行一下，现在是反转模式，反转的时候是上面亮了两个灯，好停止。好，今天的视频就给大家介绍到这里，谢谢大家。

等一下。

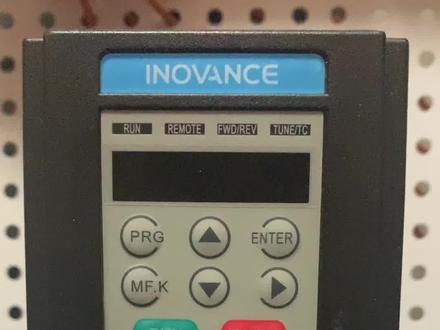

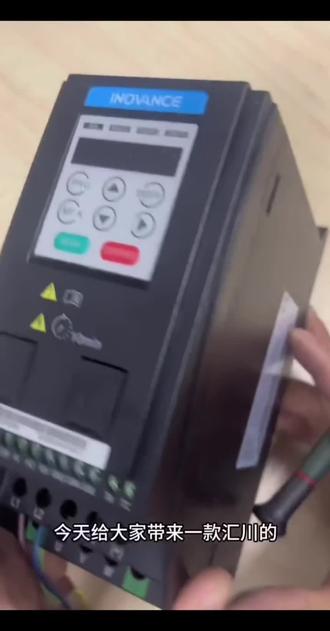

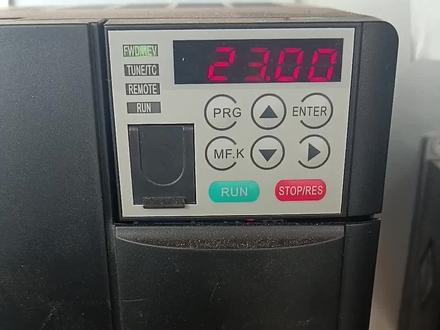

给大家带来一款会穿的 md 两百系列的一个通用型的一个变频器，嗯，这款变频器呢，它是一个单相输入的一个 变频器，首先我们拿到这个变频器，我们看一下它的侧面这个铭牌啊，这个铭牌的第一行就是我们这个变频器的一个型号， md 两百 s 零点四 b 杠 c n 杠 s c， 这个 md 两百就是代表就是这个 md 两百这个系列，然后 s 是 这个变频器的一个电压等级， 就是二百二十伏，如果是 t 的 话就是三百八十伏，然后这个零点四它是代表一个功率零点四千瓦，这个 b 是 代表一个刹带刹车功能， 如果没有这个 b 就 不带刹车模块。然后后面这个后缀是这个变频器带的一个通讯接口， input 就是 输入单相二百二十伏，六点五安五十和六十赫兹的一个交流，单相的一个电源输出 out put 是 三相 啊，交流零到二百四十伏，二点六安零到五百赫兹，可调啊。这个变频器的作用主要它是可以改变我们这个频率和电压的，然后后面零点四千瓦就是代表这个变频器的最大功率是零点四千瓦。 然后我们来看一下这个变频器这个正面，这个变频器正面主主要有三大块吧，第一块是变频器的一个控制端子，第三块是变频器的一个主电路接线端子。 我们首先来看一下这个操作面板，这一块操作面板这块总共上方有四个状态显示的指示灯，然后中间这一块是一个显小的 led 显示屏，它显示当前的参数啊，或者是运行的一个频率的一个显示，然后下面这一块是 变频器的几个操作按键，我们一一来解说一下啊。第一个指示灯 run， 就是 当我变频器处在运行状态的时候，他这个指示灯会点亮，如果变频器处于停止状态下，这个灯他自己会熄灭。然后第二个指示灯 remote， 这是显示变频器当时所处的一个控制状态，就是我是处于本地控制还是远程控制。当我这个变频器处于这个面板控制的时候，他这个指示灯是不亮的。 当这个变频器处于一个远程控制，我比如说我是通过这个控制单子进行对他进行控制的话，这个指示灯会点亮。当这个指示灯闪烁的时候，他表示我这个变频器现在处于一个通讯控制，就是不受我外呃，这个面板控制和这个控制单子进行控制啊。 第三个是变频器处于一个正转或反转的一个状态显示，当变频器处于正转的时候，他这个指示灯是不亮的，当变频器处于反转的时候，这个指示灯会点亮。第四个指示灯，当变频器发生故障报警的时候，这一个指示灯会闪烁。 好，接下来我们讲下面这八个按键。第一个是编程键，他是我进入变频器一级菜单的一个按键，同时也是退出这个呃，紫菜单的一个按键，嗯，这一个是确认键 enter。 呃，就是当我要进入哪一个菜单，或者是对参数输入的参数进行一个确认的时候，我按这个键 进行确认。这个上键和下键就是我修改一些参数值，需要改大改小的时候，通过这两个按键进行修改，包括我的频率啊，运行设定的频率啊，什么东西都可以通过这两个键进行增大或者减小，然后这个键 m f 点开，这是一个多功能键 啊，默认状态下是没有使用，然后这个是他的一个移位键，移位键就是当我要进行一个参数设定各式百千位的时候进行一个确认。 还有另外一个功能，就是当这个变频器在运行状态中，我需要查看它的频率，它的电流，它的某些电压的时候，可以通过按这个键进行一个查看，后面会有演示。然后这个是 run， 就是 变频器的启动 stop 和 reset 点，这是它有两个功能，一个是 停止变频器运行的一个按键，同时当我这个变频器发生故障时，这个灯闪烁，然后我找出来了它的故障的原因，并且修复了之后，我可以通过按这个 stop 跟 reset 这个键进行一个确认故障的一个键。接下来我给大家讲一下这个 变频器的这个控制端子。首先这个 d 二一、 d 二二、 d 二三、 d 二四和 com 这五个端子是变频器的数字量输入的几个端子， com 是 公共端，然后这是一号数字量输入端，二号数字量输入端，三号数字量输入端，四号数字量输入端， 呃，就是这四个端子对变频器进行一些数字量输入的一个功能，它这几个端子都是可定义的啊，通过参数进行一个设定，对这个端口进行一个定义，然后后面这个 ai io 十十伏接地， 这四个段子是一个模拟量输入输出的一个段子，他的公共端是接地，是一个接地，然后这个十伏是一个呃提供的一个十伏的电压，当我们变频器需要一个外接一个电电位器的时候，就是通过这个十伏电压和这个接地这两个段子啊，对 电位器进行一个电源的供电，然后呃通过电位器输出一个电压给 ai 去调试调整我这个 变频器模拟量输入的这个所需的一个电压，然后 io 这一个是模拟量输出的一个段子，这个段子是当我变频器需要通过仪表来显示我的电流或者是我的频率的时候，通过这个模拟量送到我的仪表当中进行一个标定，然后显示出正确的电流或者是频率。 后面这这一个 t a 和 t c 是 一个啊数字量输出的一个接口，就是当变频器在运行中啊需要状态的一个输出的一个数字量输出，也可以作为一个变频器一个故障或者是报警的一个数字量输出。 那接下来我们讲到这个就是变频器的这个主电路。首先我们看到这这是一个单向的变频器，所以它这上面只有一个 l 一 和 l 二分别接到我们这个二百二十伏电源上面的相线和零线上面去。如果是我这个变频器是啊三相的一个变频器，那我就是可能这边有 r、 s、 t， 就是 把这三个段子接到我们一个啊三相的三百八十伏的一个交流电源上面去，然后这里有个 b、 r 和正极这个段子，这个段子是接我们一个外界一个刹车电阻的一个接口啊， 然后下面这里一个是接地端，就是我们变频器输入需要一个接地，就是让我们的变频器不能处于一个外壳带电或者是一个安全保护的一个作用。有 u、 v、 w， 这是这三个端口，是接到我们那个设备上面的马达电机上面去的三相的 输出，这个接地和前面这个接地的作用是相同的。好了，这个变频器的基本的介绍就到这里啊，好，谢谢大家。

md， 两百变频器转向的调整，我们先看一下这个直取回路，当我们按一下 这个按钮的时候，这个电机运转，比如说我们电机是顺时针运行的，那我现在想要调整它的方向需要掉线，比如说我们希望它逆时针旋转， 那我们是这样的，是将这两根线，比如说将这两根线进行一个调换， 任何两根线进行调换，那它就变成了逆时针的，这是我们直起回路。那如果是变频器的话，我们不需要掉线，我们只需要调整某些参数就可以。比如说原来的变频器带动电机是顺时针转的， 那我想让它调整到啊逆时针转，那我只要需要将 f 零杠零九 调一就可以了。他说与默认方向相反，就是原来是正转的，你调完一它就变成了反转，不需要掉线，只要是调整参数就能调整它的方向。
