微型电动葫芦接线图 看别人怎么说?

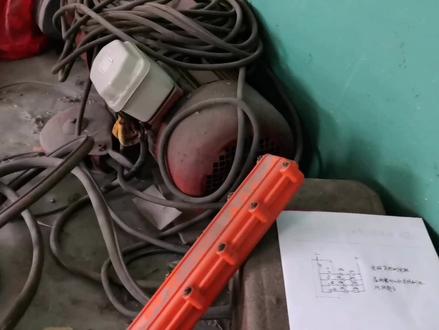

大家好，今天给大家讲一讲这个小型电葫芦这个数把的接线啊，现在这个电葫芦控制图我已画出来了，这个虚线里边呢，就是这个控制把里边的接线啊，打开让大家看一看，他到底是里面怎样接的线。 我们先说一说这个电缆啊，这一个手把电缆，大家看一下哈，我们用的是一个巴西的电缆， 这个电缆是一个特殊电缆啊，为什么这样讲？它上面有一个加强筋，也就是手把专用电缆，这个加强筋里边是钢丝啊， 为了防止这个手把把这个电缆受到牵拉，起个保护作用。 大家看一下啊，现在这个电缆是八根， 我们用到其中的五根啊，大家看一下，这个就是公共线， 这个电源线啊，就是进入这个开关，这个开关啊，大家看一下，也就是这个开关，当你摁下去，我摁到时候到你开，到时候啊，大家看一下这个线， 这个电源线就是给这个公共线，他就接通了，这个是公共线啊，他就接通，对应着这个图来，这个开关来，也就是这一个 这个开关啊，这个开关一接通之后呢，这一个铜牌连在一起的就是公共线，这相当于这一个线啊，相当于这一根线，这是公共线， 然后上下前后左右他各自是一家，这个呢，这两个开关坐在一起了，这两个按钮按钮开关，这个就是 上下，这个嘞就是左右啊，这个嘞就是前后左右，我们 没有开发这个功能啊啊，你这一看见吗？上面带一对两个上跟下，他两个是一家在这里边坐在一起啊， 当你摁上的情况下，摁住，摁住不松的时候，那这个电源线就给这个接通， 给这接通之后，接通之后呢，就上这个控制上的这个交流接触器线圈的一端啊，然后就是交流接触器吸和 启动这个锥形电机啊，然后上升对应这个点，我也就这一个，当你按下你这个上的情况下，他给他接通， 对吧？这两个上下，这两个接着接着就是互锁的哈，他两个长臂触点是分别串在对应的这个空的点的，你看这个开门的长臂触点串在这个 km 一空的回路当中去， 这是互锁的啊，你按下一上的情况下，然后经过这个 km 长秘书点，然后这个 km 一进入 km 线圈的一端， km 一线的另一端接到零线上，然后是 km 一对电， km 一对电了就带动这个锥形电机啊旋转然后上升 其他，这都是一样，道理是一样啊，大家看一下他这个手法就是这样子的，以后我们碰见在碰见手法在线的时候很简单啊，让大家看一下里边的构造啊。

微型电动葫芦接遥控器，原来这个壳子是要摘掉的，咱们是接上下左右的四个方向的，原装的这个线，装的这个电机上面有三根线，其中呢有一根是公共线，就是你从拆的时候哪一根在中间，那咱们还放在哪根在中间？ 先把公共线装上去，接收器边上一边下，公共线放中间啊，然后这个地线就在这个位置，这个壳咱们先拆掉，现在是没有电容，尽量是用咱们机子原装的电容，四零零的机子呢，它用的电容的话是这个三十微法的电容，装进去它也是有一个接线端子在的， 咱们先把这个发射器里面装上电池，先要试机子通了电以后开机先按一下，然后试上和下，也不装反反了以后呢咱们就要调整一下这个和这个，把它来回倒一下就可以了啊，现在就好了，把这个给接回去了，然后这边呢和它是对齐了啊， 这些螺丝都配了的盖子给封回去。吊机里面的电容它是装在这个位置的，小电容呢，是咱们那个遥控器里面自带的，这个是跑车的那个电容，因为咱们这个是上下左右的配的电动跑车，跑车和这个电机插头对插一下就行了，把电插起来按一下，开来 上下。

今天讲一下单向电动葫芦手柄开关的接线，我们首先得知道它的原理，然后才能知道怎么接线。它的原理就是利用单向单电容电机正反转 来完成它的上升和下降。那么我们先画原理图，这是这个单向单电容电锯，它的主绕组，这个是副绕组， 一端接电源，这一端接电容。 我们知道单向单电容电机正反转，我们知道单向单电容电机他能够正反转的条件是 主绕组和副绕组组织相同，那么电流走这一点的时候，电容跟副绕组串联，再跟主绕组并联，假设他是正转， 那么电流走这一点的时候，电容跟主绕组串联，再跟副绕组并联，假设它就是反转，这就完成了正反转。那么整个这个手柄里边一上一下两个按钮就是控制电容跟谁串联的，那么它里边的电路结构是这样的， 这是开关，这是公共端，这是一个这个，这边是上，这边是下，这公共端就是接零线的， 那么当按上按钮的时候，电流走上，这样形成回路，电容跟副绕组串联，跟主绕组并联，这就是正转。当按下的时候， 电流这么走，从电容的下端往上走，他俩串联跟他并联，这就是反转。那么我们知道原理之后，我们把这个手柄打开， 把电动机接线盒也打开，电动机接线盒里有三根线，这个就是电源线，这个就是开关过来的线，这个是 是什么线呢？这个就是线位开关线，当上到极点的时候，顶住这块就把线位开关断开，那么上就不好使了， 所以说这是一个限位开关， 先把这几个手柄线先拆掉， 我们看到这个手柄里边有四根线，红黑蓝黄，我们把这四根线跟电路图中的各个位置对应上，那么我们也就知道他这个电应该怎么接了。我们先看电容， 电容的两端，一端接的是这根红线，另一端无论是按上按钮还是下按钮的时候，他都通过连片按钮跟这个蓝线相接，所以说电容的两端一个是红，一个是蓝， 那么再看上按钮上，当上按钮按下的时候，黄线跟黑线相接，所以说当上按钮按下的时候，黄线与黑线相接， 当下钮一下的时候，这个黄线与红线相接， 所以说到下钮按下的时候，黄线与红线相接，这样我们就知道了电容的下端是红 电源电容的下端是红，上端是蓝，然后按上黄黑相接，按下黄红相接，所以说黄是公共端， 上端是黑，下端就是红，然后按上的时候要与限位开关相接，所以说这个位置应该有一个限位开关。 s q， 那我们看实物，这个实物里边 线位开关是这个，一个红线，一个黄线，所以说线位开关的两端一个是红线，一个是黄线， 那么我们根据这个电路图就可以把线接上了。 首先我们看电容两端一红一蓝，他要接到电动机绕组组织大的两根线上，那我们看看这三根线哪个组织大， 左右两端四十五点四，左中二十二点八，右中 也是二十二点八，所以说这个电机主副绕组组织一样都是二十二点八，然后左右是组织大的两根，所以说这个蓝和红 就要接在左右两端，那么这四根线，这个是红线，接在左侧， 然后蓝线要跟线位开关的红线相接，蓝线跟线位开关的红线相接，接到右侧， 然后纤维开关的另一端黄色，这个黄色与黑色相接，那黑色接上了，然后 组织小的一端接电源，这是电源的红线接到组织小的一个中间，这个端点上 电源的另一根线，蓝线就要与黄色相接，与这个黄色相接，接完之后他就完成了，那么我们来试一下，给他插上电， 我们先按下， 再摁上，摁上，摁纤维开关，嗯， 摁线外开关的同时可以摁下，但是不能摁上，这就是手动电弧的手柄的接线方法。

宝子们好呀，一个手柄控制两台电动葫芦，同上同下是如何实现的呢？让我们一起来看看吧。好的，安排。打开罩壳， 我们先调试一下 接地线， 同时上下。

大家好，朋友们，今天呢咱们看一下这种微型电动葫芦只有三根控制线， 这三根控制线看这个怎么接啊？首先呢咱们还是看内部结构，这接线处 这不三个吗？中间这个不管他，咱们只看上边跟下边。首先呢咱们先分出来这个颜色，比如这上面是红色的， 红色的咱们往这手柄上贴的话，这个手柄他跟这是一样的，这是拆出来的还是这个左侧下面没有连接片，上面有，右侧是 上下都有连接片，咱们接的话是接左侧，首先接第一杆最上边这个红色的，然后接到按钮开关的左侧最下端接一根， 然后呢这个接线柱下边这个绿色的，最下边这个咱们接到左侧下端 上下一根，这个红色的，这是二百二十伏电源的主线，二百二十伏电源主线一根是接到接线柱的中间银角，他这个是 是主绕组上下另一个吗？是出来直接接到咱们这个按钮开关的右侧最下边， 然后这个电容呢接到左侧 上下两端各接一根就行了。

这张图是河南矿山欧式电动葫芦起升部分的控制回路，我们看零幺和零九，这个是从大车箱里过来的两个电源，四十八伏，这个零二、零三、零四，这是上下，这是二速，就是加速，这个你要用遥控器呢，你就记到这上面 这两个是一速，这二速用手柄呢，就是轻按是一速，重按是二速。我们看一下它上升，这个呢， a k 一 是上升接触器， a k 二下降接触器，这两个是幻象的。 af 一 是个通电延时， ak 三呢是一个慢速接触器，也就是 ak 一 和 ak 三同时吸合的时候，电机慢速运转， ak 四和 ak 一 同时吸合的时候，电机快速运转，这 ka 十一是个断电式，它的作用放在这这个地方是起个一速制动作用。 等一下会讲，我们首先看上一档的时候，电源通过零二，通过上下位，通过超载， 通过电机热保护，通过下降这个长闭点，给 a k 一， a k 一 得电吸合， a k 一 吸合，我们看一下这个 a k 一 这个长开点就会闭合，这个电源就会经过长闭点，供电室的长闭点，他没有吸合，这个还是长闭， 而经过 a k 四长闭，给 a k 三供电，也就是 a k 一 和 a k 三同时吸合，上了一档，他俩同时吸合，那么你加速二档的时候， 加速零四来电了啊，经过香味给这个 a f 一 通电延时供电， a f 一 得电吸合，它吸合之后呢， a k 一 是吸合的，但是这个地方就断开了，这个电源从这就过不来了，所以 a k 三就会失电， 但是呢这个电呢，可以走到这里变成闭合了。闭合之后 a k 四吸合，也就是说上升二速的时候， a k 一 和 a k 四同时吸合， a k 四得电吸合之后呢，这里闭合，把闭合中 a 十一断电时得电吸合，它吸合这个点就变成闭合了。 这时候我们看一下这个上升过来一项电给 a k 一 供电，同时呢，这个零一号经过这个 a a 十一的这个点就变成闭合了，经过塔经过，这还给它供电。 我们记住这是有两路供电，这个时候如果我们拿着遥控器正按上速呢，同时断开一速和二速，我们看什么情况？我们断开一速的时候，也就是这个地方这个电源就断了， 但是呢，因为这个电还有，所以这个接触器现在还没断，是吧？这这还能保持上升，但是这个二速还是断开了，断开之后呢， a f 一 就没电了， a f 一 没电之后，这里就会变成常开了，他就不熄火了， 快速不及格，这会成长臂了，他和他熄了，这就是慢速啊，因为这供电，这慢速，他这时候慢速还转着，我们看他， 因为他失电了，所以这断开，他也失电了。失电之后呢，他上面这个敞开点就开始计时了，他得电的时候，他是闭合的，他失电，这个就计时三秒，加速三秒，三秒之后这点就断开， 也就说三秒之后，这个电从这断开，这一断开，这就没电了， a k 一 就没电了， a k 一 一没电，这就断开了， a k 三也没电了， 也就是这个电机就完全停止运转了。有什么作用？也就是说你按最高速二档的时候，电机假设一千三百转，你把手完全松开， 他会在一速的时候仍然让他转上三秒，把这个电机的转速降下来。一速的时候假设是三百转，转到三百转，而后转上三秒之后呢？再停止他停止，停止之后呢，这个制动器才开始起作用，也就是在电机转速较低的时候， 这个制动器更容易爆珠，就是说通过这样减速对电机起到一个制动作用。我们叫这个东西叫一速制动，就是上升和工作原理下降，跟那个一样，就不再赘述了。我是团哥，关注我学习更多的电路知识。

这是一台电动葫芦，电动葫芦是一种特种起重设备，主要用于起重、迁移、装卸重物、维修机械设备等作业。 下面是电动葫芦控制线路的详细接线方法。熔断器的输出端，两条象线分别接电压器三百八十伏的两个接线端子， 变压器的输出端的三十六伏阶级。停开关的进线端，急停开关输出到第一个接触器的辅助触头常开的进线端。 辅助触头的出线端与线圈 a 二连接后，在与按钮开关的上升、下降、向东、向西、向南、向北的进线端连接。从急停开关的出线端接一根线到启动按钮的进线端。 启动按钮的出线端与第一个接触器的线圈 a 二连接。上升按钮开关的出线端接一根线到第三个接触器辅助触头长臂的进线端。 辅助触头的出线端与线位开关的进线端连接。线位开关的出线端与第二个接触器的线圈 a 二连接。下降按钮开关的出线端与第二个接触器辅助长臂的进线端连接。 辅助触头的出线端与第三个接触器的线圈 a 二连接。后面的向东、向西、向南、向北的接线方法与上升下降的接线是一样的， 大家按照标注进行接线就可以了。变压器输出端的灵符与第一个接触器的线圈 ae 连接后， 再与三个热剂电器的九十五端子并接。三个热剂电器的九十六端子分别接对应接触器的线圈 ae 即可。本期分享到这里，请分享收藏加关注！

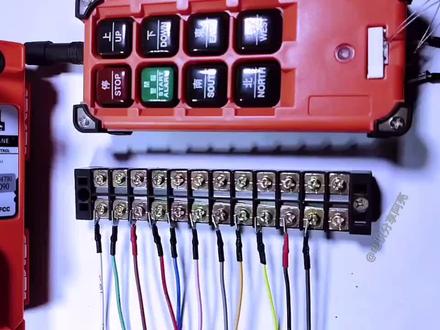

朋友们大家好，如果说我们看不清颜色，再就是不懂这些个英文字母，如何给这么多线 来进行接线，实现最后的一个单量行车控制。接下来分享给大家。第一步我们将万用表打到二十千欧档位上，依次去寻找两点之间这十一个线里面有组织的那一对，就是接电源部分， 我们经过无数次的寻找，终于验证，除了有组织的这个，就是两个表笔所处的位置。 这两根线咱们找出来以后是接电源的，因为这是一个两百二十伏的，所以说我们给他接上一个零线火线。 接下来进入第二步，第二步的时候咱们送电源，然后直接按下启动，我们听到继电器里面发出声音了， 咱们找其中这两个相通的那两个出来是公共端。接下来咱们将万用表打到通段档上，依次去寻找剩下的这些点，通过咱们一系列的查找， 最终发现两个眼，我们用通段档能够相通的这两个端子，我们一个给他接电源，一个接到主交流接触器的线圈上，接下来咱们找到上下东西南北怎么找？ 咱们首先按住上升的时候，然后用电源端找他们相通的那一个， 依次去找，找到了这个黄色就代表上升，我们来标出来，以此类推，我们再找下降，按着， 然后从电源端找到下降这个就是了，第一个不通这个通的就是了。 好的，就这样咱们轻松的找到了上下东西南北，找好以后，我们找继电器做一下实验，看一下。好，接下来进入非常关键的接线时刻，我们将这个总电源 l 接到电源上，接到 l 上，然后我们将剩下的总接触器和上下东西 东西南北接触器分别接到咱们这些接触器上，刚才到我们找到那个 km 主， 这是 km 主接触器，咱们给这个中间继电器的线圈直接接到他的十三端上，咱们再分别找到上下东西南北， 分别接到这些接触器上。我来找一下，这个是代表上升的，咱们也不做护锁了，直接给他把这个线圈接上电源，这个就代表的是上升的接触器的线圈， 咱们再找到下降的，下降的是这根线，咱们现在忽略它的颜色，就是说我们并看不到他们的颜色去进行接线，把这个下降接好以后，咱们再接东西南北， 东西南北在接的时候也是按照咱这个顺序去接线的，这个是一个东，把这个东在接上， 西南北 把这全部接上，咱们看一下对应的效果，这个是个北，咱就直接接到北上了。 这根是男，咱们学的是方法，如果下次再检修的时候找不到这个颜色了， 就可以用这个方法来解决，这边的是一个洗，把这个洗再接上， 那么现在我们就把这个颜色全部找完了，最后一个是个粉色的，这个是一个备用的，备用的线，那么接下来咱们这个试一下，试一下，通电，试一下， 然后我们来启动一下，最后我们要记得给这个中间继电器这 边的接上电源零件，这个时候咱们试一下这边只要是按下启动以后，那么总的继电器启动了，上升下降，东西 南北完全正确。感谢大家观看，点赞加关注，每天学电路。

干电工，你连电动葫芦主回路都不会接，还好意思说自己是十年老电工？今天慢波就来告诉你，看好了三相电，先进断路器，再走总体接触器，这是总开关，没他你按破按钮都白搭。 上升下降，向东向西向南向北，每对都是正反转控制，换两相相续电机就正转反转，葫芦就跟着动，你学会了吗？要是以后有电工考证或是复审的疑问，尽管来问我吧。

朋友们大家好，今天咱们给大家分享一下这微型电动葫芦的接线方法。首先咱们看一下这内部结构，他这接线盒里边看一下这接线柱， 总共三个接线柱，咱们看的话只看他两边，这两边 一边有一根线，一边是两根线的，两根线的这个生根有接的一个是线位开关，它主要起什么作用呢？就是钢丝上升 上到一定程度的话，起个限位作用，防止这个把这个拉坏。 再看一下咱们的手柄开关，这种是带电容的手柄开关 拆出来吗？这就是按键按键，咱们看啊，一般的他都是左边这边上边有连接片，下边没有，然后右侧这边是上边跟下边都有连接片。 接线的时候咱们是主要是看这个接线柱， 接线中你看这一一侧有一根线的这个咱们 一般是接到这个没有连接片的最下边这里 这种是这个是 放钢丝绳的那个老祖。还有看这边下面这一侧是两根线，两根线咱们 对一下他颜色，你像这这个他上面是个绿的一个黑的，黑的吗？有一根是接到限位旁开关上面的，咱们取这个绿的这根 绿色的这个，然后接到 上面这个接线柱上面，这是上面这一层。 然后呢还有这线位开关上面还有一根线， 这个是白色的，白色的咱们接到下面这个接线柱上面， 这是左侧啊，左侧只有上面有这个两个一个连接片， 这是肩的左侧，然后上下还有一根 红色的线，他这个是主电源线，然后接到 右侧最下边 这种是四根线的接线方法，然后电容直接接到左侧上下 两个接线柱上面就行。
