初二的家长注意了啊，受力分析作图啊，是八下物理月考必考的重点题型，而且也是孩子整个八下必须掌握的技能啊，因为所有的历学啊，都要做受力分析， 很多孩子的加强浮力以及杠杆滑轮学不好，就是受力分析没学好。那这个视频啊，罗老师直接给你们准备了三十九张经典的受力分析作图， 一定让孩子啊把这里面涉及到的重力，弹力，摩擦力以及传送带还有夹砖问题的受力分析彻底掌握，把这每一道图啊都画对，都理解了之后，力学基础啊，会打得非常扎实。还没有的家长发你一份。 那首先看这前面的对吧，根据物体的运动状态，你要确定它是平衡状态下合理为零，然后去进行反推，它受到哪些力，它缺哪些力， 缺的力一定要去找出来啊，确保它的平衡状态下合力为零。比如说你看弹簧，哎，压缩状态下的弹簧，这个物体静止，那你受到重力跟支持力，还有什么弹力向右，那为了要平衡它，就一定会有一个静摩擦啊，当然还有更多的鞋面上的物体以及传送带问题， 对吧？特别是像这种电梯问题，人跟电梯一起匀速直线的时候，他是没有摩擦力的，因为他已经平衡了，合理为零了。好，那还有这种传送带问题 以及什么呢？哎，以及这种夹砖问题，对吧？还有鞋面上的这种叠放问题，那把这些受力经典的受力分析模型都掌握之后，立学基础啊，轻松稳固来，还没有的家长赶紧打印给孩子刷起来。

初二家长注意啊，八项历学啊，计算题想拿满分，那核心受力分析这一关肯定绕不过去，那这套受力分析的作图大权呢，专门针对重力、弹力、摩擦力还有传送带以及夹砖这五类核心题型啊，来进行练习， 把受力分析的底层逻辑呢，带孩子去练透啊。那如果不把这个技术打好，后面的计算题其实很难做，高分还没有的家长呢，赶紧打印给孩子再练一遍。那首先我们来看一下受力分析他到底应该怎么做？对啊， 核心就一句话，我们要学会根据物体的运动状态，用合力为零来进行反推，因为大多数就是平衡态，判断这个物体他有没有受力平衡，对吧？然后去看他缺不缺力。 你比如说像经典的案例，鞋面上这种静止的物体，他怎么分析？一重二弹三摩擦嘛，对吧？重力有了，支持力有了，那摩擦力有没有根据合理为零反推？如果只有重力跟这个支持力肯定平衡不了，所以摩擦力是一定存在的，那，那当然还有抹油法， 对吧？假设他这些接触面是绝对光滑的物体，会不会滑走？如果会，那么说明现实中他一定是有摩擦力的作用，阻碍他去滑走，对吧？所以这些题型呢，升级之后，哎，在选择题填空里面啊，可以结合力与运动去进行分析， 比如说物体在斜面上运动，对吧？把物体摁在墙上静止或者匀速，他的思路其实都是不变的，围绕着什么，围绕着合力为零去找他缺的那个力啊，那再难一点呢，就是这里面的夹砖问题，还有叠放问题，夹砖呢，其实考的是它整体法和隔离法的一个灵活运用啊，核心思路其实就是根据合力为零， 像叠放问题，很多孩子总是容易漏一些力，但你只需要记住合力为零就可以了，这不会漏力了啊。比如说 b 这个物体受到五牛的力向左，那他一定会有一个向右的五牛力去平衡他， 对吧？然后 c 这个物体呢，受到向左的五牛的摩擦力，那向右的拉力如果是八牛，对吧？那相差了三牛，这三牛只能由地面来提供等等等等。这些分析在我们的叠放问题啊，夹砖问题， 其实都有练啊，所以一定让孩子去练这三十九张图啊，认认真真的画完，搞清楚每一张图，那受力分析就稳了，还没有的家长啊，发你一份。

受力分析啊，是八项物理历学的核心技能，那第一次月考一定会考受力分析的作图啊，很多孩子平时做图练的少啊，导致考场上呢，总是在一些细节上扣分。那比如说像箭头画错了呀，对吧，漏掉了摩擦力啊，漏掉了压力啊，标号标错了呀等等，导致丢分啊，其实不是难啊，就是一些细节没有练到位。 那这份作图合集呢，一共有三十九道作图题啊，罗老师给大家把月考必备的五类情境全部都收进去了，你看重力、弹力、摩擦力，再到传送带问题啊，还有这些夹砖问题啊，这些都是经典题目啊，专门用来练手感的， 适合基础还行。想要把作图题啊拿满分的孩子呢，拿去画一画啊，错的地方呢？对照罗老师手绘的这个答案啊，看清楚，搞懂每一个例，那么月考受力分析就稳了，还没有的家长啊，发你一份。

受力分析啊，是八项物理历学的核心技能，那第一次月考一定会考受力分析的作图啊，很多孩子平时作图练的少啊，导致考场上呢，总是在一些细节上扣分。那比如说像箭头画错了呀，对吧，漏掉了摩擦力啊，漏掉了压力啊，标号标错了呀等等，导致丢分啊，其实不是难啊，就是一些细节没有练到位。 那这份作图合集呢，一共有三十九道作图题啊，罗老师给大家把月考必备的五类情境全部都收进去了，你看重力、弹力、摩擦力，再到传送带问题啊，还有这些夹砖问题啊，这些都是经典题目啊，专门用来练手感的， 适合基础还行。想要把作图题啊拿满分的孩子呢，拿去画一画啊，错的地方呢？对照罗老师手绘的这个答案啊，看清楚，搞懂每一个例，那么月考受力分析就稳了，还没有的家长发你一份！

如图所示，为商场电梯斜向上匀速运动的场景，请画出站在电梯上人的受力受力图来，人首先匀速运动的对不对？人对人受力分析，第一个人受到一个向下的重力， 那一中二弹收到一个向上的，为什么向上呢？因为这个大家看好啊，这个接触面他是水平的，对不对？接触面既然是水平的话，因此这个知识力他肯定是数值向上的。 三、摩擦有没有摩擦嘞？接触面是水平的，有摩擦力也应该是水平向左，对不对？或者水平右， 那到底向哪呢？有的人就觉得，哎呀，电梯老是电梯是往那边跑，往右边右上方跑，所以受到向右一样的用摩擦的假设法，假设这个摩擦力是有的，请问谁跟摩擦平衡呢？没有力能平衡，因此这个假设错误的，所以这个摩擦力并不存在，所以这个人只受这两个作用力。 再看第二个图来，一个货物在床带上，与床带一起向上做匀速直线动来。第一个啊，对货物受力分析，他让你画货箱的受力情况呢？第一个重力， 第二个支持力。哎，这个支持力就不能跟向左边一样竖向上了啊，因为这个接触面它是倾斜的，所以它是垂直于接触面的话， 这个支持力他应该是沿这个方向的支持力沿这个方向。好，那这时候咱们如果不受摩擦力，这两个力能合力为零吗？很明显不能，那不能，怎么保证他做匀速直线动呢？那肯定不可以，所以这时候啊，他会受到一个向上的 摩擦力，来使得这三个力合力为零。你再解释一下，其实就是说什么呢？这个雾块啊是有向下滑动的趋势了，因此这个床带跟雾块之间存在一个 与滑动趋势方向相反的斜向上的这个镜摩擦，对不对啊？为什么呢？向下的滑动趋势呢？因为你看，假设这个床单的接触面是光滑的，所以这个雾块就会有向下运动，对不对？它就会向下滑动，它就不可能往上跑了，所以它的相对运动的趋势方向是往下的，因此摩擦力镜摩擦与相对运动的趋势方向相反，对吧？ 他就是沿斜面向上吗？还要注意一个细节啊，就是有时候在一般的题目当中，比如说第二道题啊，他告诉你说啊，这个人他的重力啊，告诉我们了，他说他的重力为，重力为多少呢？重力为，比如说五百牛， 好让你画出他的受力受力图，那这时候他既然告诉我们了重力的明确大小五百牛，我们就需要把这个重力这个五百牛给他标注上去， 那把它竖直标上去，而不是只写它的符号。那既然我们知道此时这个支持力跟重力它是二力平衡的呢？所以我们这时候也应该把这个支持力等于五百牛也给它标注上去，这是最好的，至少就应该把这个给它标注上去，好吧？ ok。

今天我们要讲的是杠杆做图的题型，解决这种问题的话呢，最关键的是抓住力臂一定和力是互相垂直的这么一个位置关系。那么在做图题中的话呢，经常会有两种问题，第一种是最简单的画力臂， 解决问题的话呢，不用管这个力的方向往哪里，一定要记住前面说过的，保持力臂和力垂直，有的时候我们需要将力反向延长以后，才能找到这个可以做垂直的地方。 而第二种情况的话呢，一般同学们会觉得稍微棘手一些，就是要求找出最小力大小或者方向，这个问题的话呢，我们根据杠杆平衡条件可以知道最小力意味着力臂最长，那怎么找到最长力臂呢？我们看这样一道例题， 支点 o 在 这里，动力在这里，题目要求我们找出作用在 a 点，最小力 f 二、处理这个问题其实很简单，直接连接 o 点和 a 点， 这就是最小力的力臂，接着注意力一定和力臂怎么样垂直， 所以我们就可以找到这个最小力的方向，关注钟老师，理化不迷路！

各位八年级的同学家长们大家好，今天给大家更新的一期是我们在初中阶段受力分析必考的受力分析作图的排名 top 十，一定要仔细练了， 那么想要在八下的受力分析不掉坑的同学，一定要给何老师留个爱心，点个关注，何老师主页还有更多的干货视频，相信大家坚持跟着学习，八下都可以取得理想的成绩。 那下面我们先来看一下第一道题目，第一道题目让你画的是被拉长的弹簧对手指弹力的视意图， 那么对手指的弹力，首先力的作用点就在这，其次我们知道被拉长了以后，弹簧要恢复原状，所以对于手施加一个向左方向的拉力 f 那 第一道题咱们就搞定了。 那第二道题具体来看一下，是器型物体 a 静止在鞋面上，鞋面呢，是固定不动的物体， b 放在我们的 a 上面，对物体 a 进行受力分析，并且画出受力分析图。我们 在画受力分析图的过程当中，应该秉承一重二弹三摩擦进行我们的受力分析作图。那首先我们明确研究对象是 a， 那 重力方向竖直向下确定画出来，那其次呢，弹力要看它和谁接触，那这里面我们会发现 a 和鞋面接触，那鞋面对它第一个会产生一个垂直于鞋面的支持力。那其次呢，这里面受到了重力， a 与 b 也接触，所以它还受到一个 b 对 a 的 压力， 那大家会发现这些力并不足以让 a 处于我们的静止状态，所以 a 还受一个沿斜面向上的摩擦力。这四个力呢，恰好可以使我们的 a 处于静止状态，所以最后一步其实就是检验步骤，看你所画的这些力是否能够让这物体处于平衡状态。那简而言之，我们作图的步骤就是，一确定研究对象。 二、画重力，三画弹力，弹力就看与谁接触，然后具体去画就可以了，最后我们去补摩擦力。五应该什么检验好，那下面我们一块来看一下。第三个的要求就是让你画出所受的重力大小，竖直向下以及求对墙面的压力。 压力的作用点呢，应该在接触面的中心，压力是指向背压物体，并且垂直于接触面，那么我们就把压力对应画出来就可以了， 垂直符号一定不要落下了。第四个提杆的要求呢，是小球在细绳的拉力作用下，注意是光滑的鞋面上处于静止状态，不让你画受力是一图。那么同样按照一重二弹三摩擦的思路去画。第一个先画重力。 二弹力是不是有绳子的拉力以及鞋面对物体的支持力，那因为我们的鞋面是光滑的，所以摩擦力不存在，而且这三个力就足以让这个小球平衡，那说明我们画的是没有问题的。 第五个呢，你这个米带随传送带一起运动的时候，受力是一图，如果是一起运动，此时此刻是没有相对运动或者相对运动趋势的，那么他就受重力和支持力， 同时米带也处于我们的匀速直线运动状态。第六个需要大家画的是一物体以某一速度冲上表面粗糙的固定鞋面，进而画出在上滑过程当中的所受的摩擦力的受力图， 如果让你画单个力，准确的做法应该画在接触面的中心上，那因为物体相对于鞋面是向上运动的，所以摩擦力的方向沿鞋面向下。第七个需要大家去画的就是， a 处于静止状态， b 在 拉力的作用下向右呢做加速运动，请在途中画出 a 所受的摩擦力以及所受摩擦力呢，应该向右。第二呢让你画支持力，支持力呢就是 数值向上。第八个的题干呢，说的是货物随传送带匀速向下运动，请你画出货物所受的摩擦力的方向，那么他们在一起匀速向下的过程当 中，需要注意的是，摩擦力的方向应该沿传送带或者叫做斜面的方向向上。为什么？因为在一起运动的过程当中，虽然物块没有相对运动，但是他会有一个向下运动的趋势，故摩擦力方向呢，应该是沿斜面向上的。 第九题的要求呢，是如图所示，假以两个物体均在两个力的作用下处于静止状态，请你做出图中分别画出另外一个力 f 二。那么第一个我们知道，如果是处于平衡状态，就说明 受到了平衡力的作用，那么自然而然就是等大反向共线同体，所以第一个 f 二正好与 f 一 的方向相反，大小相等，作用在同一物体上。 好呢，最后一道题就是以重为五牛的物块沿斜面匀速下滑，做出木块所受力的示意图。那么我们首先按照一重二弹三摩擦的思路去分析，先画重力，弹力仅由斜面产生，二画支持力， 三画摩擦力，这三个力正好使我们的物块在斜面上处于平衡状态，所以说明我们画的是对的。其实这道题和我们第八道的滑轮 和我们第八道传送带的题目有相似的地方，就是当一个物体放在鞋面上的时候，物体虽然没有动，但是它有向下运动的趋势，那么最终呢，就会有沿着鞋面向上的摩擦力。 好了，那么以上十道题就是我们对应全国累计排名前十的受力分析作图，如果需要电子版练习的同学和家长也可以在下方留言。如果想听更系统的历学课程的相关内容呢，也可以在下方留言，选择跟着贺老师一起拿下我们的八下物理。

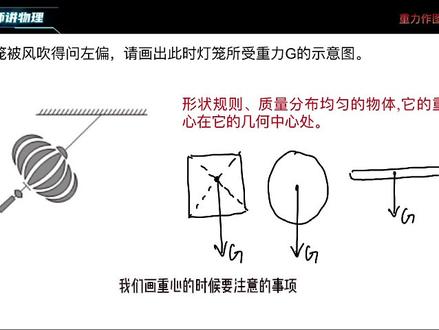

受力分析是八项物理当中同学们必须要掌握技能，我们后续的所有历学学习都离不开它，那么今天我们通过一条视频来搞定清楚，话不多说，接看题。 那么一盏灯笼被风吹的向左偏，请画出此时灯笼所受重力大忌的视意图。那首先在画重力的视意图时，我们首先要知道重力的重点是重心， 那么后续为了方便我们研究问题，在画力的视域图的时候，我们常常把力的重点画在重心上，那么接下来我们就要知道如何来确定物体的重心。那么对于图中这种形状规则、质量分布均匀的物体，他的重心在他的几何中心处， 那接下来我们再来画几种常见的形状规则、质量分布均匀的物体，它们的重心在哪里？那么对于这种类似于正方体的物体，我们只需要连接它对角线， 那这个点也就是这个物体的重心，那接下来对于球这种物体，它重心也就得球心这个位置，那对于这种长条形的物体， 我们减记载它的二分之一处，这也是我们几种常见的物体，我们画重心时候要注意的事项。那接下来我们这里还需要注意一下物体的重心，它不一定都在物体本身上，比如圆环， 那它的重心就没有在物体本身，这里需要我们额外注意一下。同时呢我们还需要知道重力的方向，它是数值向下的，这一点一定要牢牢记住，是数值向下，那在有了这些知识储备之后，我们来看回问题， 那么对于这点灯笼，它的重心大概就在这个位置，那接下来我们画出重力的矢图， 那这样一道注读题我们就解决了。那接下来我们再看一下弹力的作图。第二题如图所示，一个木块静止在斜面上，请在图中画出木块所受重力和斜面支持力的示图。那同样我们先画出物体重心，那接下来我们先来画一下重力的示图， 那这里我们需要知道，斜面对物体支持力应该是垂直于斜面向上的，同时呢，我们把重心画在重心上即可， 那么这一道作图题也就解决完毕了。那么有关五点受力分析以及度图，你学会了吗？以上呢，就是本期视频的全部内容，朋友们，我们下个视频再见。

八下物理比较容易丢分的几个题型呢？我们来带大家讲解一下啊。在杠杆这一节里面做图题及找最小动力问题，这类题型是比较容易丢分的。好，那么我们通过题目来带大家找到背后的规律以及正确的思考问题的方式。那首先第一题呢， 绕着 o 点转动的一个杠杆，已知阻力 f 二的方向，动力 f 一 的力臂，让你补全 f 二的力臂以及动力 f 一。 那这类画图题呢？首先你先要回顾一下杠杆的最基础的知识点，杠杆的五要素对吧？ 那支点，动力、阻力，动力臂，阻力臂，他们各自定义到底是什么？支点的话就是你杠杆绕着哪个点转，他就是支点。动力是使得杠杆转动的力，阻力呢，是阻碍杠杆转动的力， 动力臂与阻力臂这是比较关键的，你后面做任何杠杆的题目都是要围绕着动力臂与阻力臂的定义，他们定义是过支点啊，一定是过支点，到到什么呢？到动力作用线， 作用线的距离，也也就是垂线段是吧，或者是到阻力作用线的垂线段，也就提示了你你需要在动力或者阻力的这个力之上去延长它，使它形成一条直线，再过支点去做它的垂线段。 好，那么 f 二的力臂还是比较好找到的。结合动力臂阻力臂的定义，过支点做动力阻力作用线上的 那个垂线段是吧，所以你要记得延长它，而而不是和它的作用点直接连起来。好，那么第二个让你去画动力 f 一， 动力 f 一 有的是它的力臂 l 一， 那结合我们刚才说的这个动力臂的定义，动力臂它 已经是一条垂线段，既然是一条垂线段，它一定是支点到动力作用线上的垂线，那既然是动力作用线上的垂线段，你只需要去和这个 l 一 做垂直，我是不是就可以找到动力的作用线了？ 好，做了一条垂直之后，你想这个 f 一 是不是一定在这条虚线上？那既然在这条虚线上，它的方向应该是朝哪里？从哪个点开始朝哪里？ 哎，这个时候又回归到力的基础定义上，力是物体对物体的作用，你要想到力的三要素，那这是什么力呢？不管是动力、阻力是不是，它的作用点一定是作用在杠杆身上，杠杆一定是受力物体， 那所以既然是在这条作用线上，是不是和杠杆只有这一个交点，所以你的 f 一 是不是一定是从这个作用点开始往下走？ 好，那请问我现在画的这个方向是对还是错呢？ f 一， 我现在画的这个方向，如果 f 一 是沿着这个方向的话，你会发现什么？动力和阻力朝的方向是比较接近的，此时杠杆是不是就要转起来？所以 我们需要注意的是你动力和阻力的方向，动力和阻力只要是在支点的一侧，你要记得他们一定是 方向相反，他们一定是方向相反。那什么时候动力和阻力方向相同呢？ 哎，在分居之点两侧的时候，动力和阻力他们的方向在相同，所以你的 f 一 的画法啊，应该是斜向上。好，这是这一道题啊，我们始终是围绕在基础的知识点定义上。

八下物理最难的历学做图压轴题，全部吃透，稳进班级前三！八下物理历学做图压轴练习六十题，一到九题， 十到十九题，二十到二十八题，二十九到三十八题，完整版领取！

没有脚力，没有脚力，没有脚力踢出去的足球，如果不计空气阻力，只受到重力的作用。没有脚的力了，除非你把脚砍了贴在足球上，因为力要有失利物体啊。所以飞出去的足球，或者是你推出去的排球， 只受到重力的作用，前提是忽略空气阻力。这个飞出去的篮球离开手之后只受到一个重力的作用，因为题干说了，忽略空气 阻力。放在鞋面上的一个小球要受到一个绳，给他沿着绳的方向的一个拉力，对，他还会有一个鞋面垂直方向的一个支持力。这个木块是静止在光滑的鞋面上，所以弹簧给他一个斜向 上的一个弹力，你以为这个弹力就完事了吗？因为压力、支持力都是弹力，所以这个木块还受到一个鞋面给他支持力。在此说明，压力、支持力都是弹力。画图题啊，是历学中考试中必考题，如果你总错的话，欠揍了！

初中物理动画第七十二集如图所示，当你画出点 s 在 平面镜中呈的像，应该怎么画呢？我们知道平面镜成像是光的反射形成的，因此可以根据这一原理来作图。 你只需要从 s 点画出任意两条入射光线，然后根据光的反射原理画出两条反射光线，然后反向用虚线延长交于一点 s 撇，这就是 s 点在平面镜中所呈的虚像。 同时，我们还可以知道平面镜成的像与物体是关于镜面对称的，因此还可以根据这一特点来作图。记住三步，取做垂线取等距画虚相。 首先过 s 点做平面镜的垂线，记住要用虚线，别忘了垂直符号。第二步，量取 s 点到平面镜的距离，然后在右侧取距离相等的点，标记为 s 撇。第三步，本题中的 s 撇点就是 s 在 平面镜中的像，完美。 这就是平面镜成像做图的两种方法，第一种是根据平面镜成像原理做图，第二种是根据平面镜成像特点做图。显然第二种更简单，不过做题要根据题目具体要求来选择。 再来一题，请你做出 a、 b 在 平面镜中呈的像，怎么办呢？题目没有要求，那我们就选根据成像特点做图。简单的三步曲，首先分别过 a 点和 b 点做平面镜的距离， 然后在右侧取距离相等的点，记录为 a 撇与 b 撇，最后用虚线将 a 撇 b 撇连起来，这就是 a、 b 在 平面镜中所呈的虚像， 完美。好了，总结一下，平面镜成像作图有两种方法，可以根据成像原理及光的反射原理作图，也可以根据成像特点及对称法三部曲做垂线取等距画虚像一定要按照提议选择合适的方法，你明白了吗？呵呵。

物理历学作图是本学期的必考提醒，这份卷子集合了一百道历学经典考图，把常考的都整理出来了。
