工程人打印图纸真的太费劲，要转格式、调比例、选纸张，反复试好几次才能打印出来，耽误事情还费墨，别再瞎折腾了！红狐 cad 打印直接一步到位，效率拉满！重点看图纸，直接一键导出 pdf， 清晰完整、真实预览。提供多种设置项， 支持单页快捷打印和多页模式打印样式一键套用，比例纸张自动适配，黑白图纸、彩色图纸一键切换，玉兰所见即所得，不用反复调试，一张图纸十秒搞定！再加上它才三十兆，老电脑也能飞快操作，打印零差错，工程人出图就选它！

广联达的国产 cad 洪湖真是下了决心啊，对着传统 cad 的 痛点就是猛打以前的传统 cad， plmo 这些快捷命令记到你想吐，新手没个半年的时间根本上不了手。这次是真狠，你完全不用记那些破命令了，直接输入中文关键词，就能自动的调用这些功能。 像这种两万甚至七万 kb 的 恐怖级图纸都是秒开。当年我们的工程师为了开快一点，删除无效信息都折腾了一天，就怕删错信息，前功尽弃。现在这个国产 cad 直接秒开，连卡顿都不带一下。还有烦人的 cad 字体问题， 以前开个图纸弹十来次字体的适配框你一个一个选完，打开还是一堆乱码，要不就是空白。现在直接打开，所有的字体都给你配好了，点开就能看到全部的内容。 可能传统的 cad 第一张图纸还在加载，你都已经开完三四张图纸开始干活了。最爽的其实是搞造价的，以前每一次导算量软件的时候必须先导 t 三的格式，不转就可能造成图层的丢失，标注没了。 现在用这个国产 cad 打开就直接保存一下，签证都不要了，丢进去算量软件什么信息都不会丢失， ai 时代，那些曾经的行业门槛就该被一个个打碎！

在施工单位干成本预算的小伙伴估计都有过这种经历，在你和审计结算最亮的时候，哎，发现图纸有点小毛病，你找设计院或者是现场项目大哥改图吧，沟通成本还太高，改完之后呢， 还不一定是人家审计要那样，沟通来沟通去，时间全浪费了，图还没出来，最后大概率还是咱干预算，自己上手改图。说到改图呢，咱现在经常用的就是这个凹凸 cd， 他这个功能啊是真强大，但是他的安装包就有好几个级，安装贼麻烦，很多新手小白呢，就直接卡在安装内部了，不会安。之后他对电脑配置的这个要求也很高， 说白了，咱干造价用不上那么多专业的设计功能，就为了偶尔在结算的时候改个图，装这么个大家伙有点大材小用了。我给大家安利一款软件啊，一个国产的 cd 叫洪湖 cd， 它整个这个安装包跟 c a、 d 快 速看图差不多，一共不到四十兆，它一个是不吃电脑配置，另外一个就算你是电脑小白，哎，直接跟下 c a、 d 快 速看图一样，一键安装，它打图的速度也是和 c a d 快 速看图对标的也很快。上边说的是它安装本身，它里边软件操作最戳我的是什么？它支持中文指令， 之前凹凸 c a、 d 那 些英文指令根本记不住，但是在这个 c a、 d 里，你想打断呢？想分解呀，想改图层啊，直接在这个框里边输， 我想干啥干啥，你就不用再死记硬背那些英文快捷键了，对于咱们这些不是专门干设计的预算人来说，基本上就实现了零门槛。除了上面说这些，它整个这个软件啊，根据平时咱们的改图画图的习惯呢，还做了一些优化，只要你开这个图纸，它就能自动匹配到字体，你就不用再去啊 到处找字体了，就不管你是天正啥版本的图纸，它都能正常显示，就兼容性肯定是很稳。像平时咱最亮啊，算亮的时候需要打开老多张图纸了，就你打开之后，它整个图纸这块也不会互相干扰。最后我想说啥呢？如果你平时也会经常处理图纸， 觉得这个凹凸 c a d 太笨重之后这个 c a d 快 速看图呢，还满足不了你处理图纸这个需求。那你其实就可以试一试我刚才说的这个洪湖 c a d 轻便啊，够用，上手还快，你要是第一次安装呢，还可以十天免费试用啊，可以去试一试。也许呢，它就是你一直在找的那个刚刚好的工具， nice。

到家兄弟们，画施工图最怕啥？当然是奥特 c、 a、 d 卡顿，启动慢，一天啥也没干，全耗在等软件上。以前我画节点详图算量化图，打开奥特 c、 a、 d 要等十秒，打开大图纸直接卡成 ppt， 缩放一下都要缓冲，急得直上火。 直到换成宏图， c、 a、 d 才算彻底解脱。界面和奥特 c、 a、 d 一 模一样，命令快捷键完全通用，不用花时间重新学，上手就会。重点是它太丝滑了， 双击打开两秒直达在大的施工图纸，拖进去，缩放、平移、修改都不卡顿，一点都没有延迟。而且 d、 w、 g 格式也是完美兼容，别人发的图纸，直接打开图层标注文字一丝不差，不用反复转换格式，每天省下来等待的时间，至少能多画两张图， 效率直接拉满道价画图拼效率，软件不拖后腿，才能少加班多省心。

呃，咱们今天还来讲这个红呼 c、 a、 d， 主要是今天给大家想分享一些这个具体的一个功能的一个介绍啊，给大家几乎每个都差不多演示一下，然后教给大家怎样去进行简单的一个操作。首先这个直线和多段线，这个 这个没有什么可讲的标性啊，然后下边这是正交，这是正交，然后这是我们的一个设置指定的一个角度，然后限制去是限制光标，然后这是他的一个，嗯，这是分分格，这是那个分格啊。 然后你看现在咱们给他设定的这个角度是三十度，如果我们点击他的话， 他就会在三十点三十度这个点这个位置上去给我们有一个定位，然后让我们去 指定相应的位置去给他进行一个长度，然后去画度，画一个这个线段啊，然后咱们这是圆，然后这是圆弧，然后给大家说一下我们这个圆啊圆，他的画法不只有一次，不只有一个，他下面您展开他下面有 从呃点圆心画半径来画，还是有画直径三点相切，然后相切，然后半径还是我们三条边，选中三条边来画这个圆。呃，给大家操作一下啊，你看比如说我们先画这个多边形， 这个多边形我们可以在这个后面写上它是一个边数，它的边数是多少，然后内接与圆，它是一个正正多边形啊，都是个正多边形，你看现在是六边形，对吧？我们随便给他画一个， 随便也不管他的角度是什么样的，随便给他画一个，然后这个圆的话，如果我们想在这个多边形，这个六边形里边去画一个圆，我们可以给他选择我们的相切，然后选中我们六边形的三条不同的边， 然后他就画了一个内切圆，这比我们去定位圆心，然后去找他的半径要呃方便一些，因为他这个六边形他没有说让你没有选择圆心，这个点我们就不好找嘛。 嗯，还有这个圆弧啊，这个圆弧我们也有不同的画法，有三点零啊，起点圆形转角，这个起点切向这些咱们都可以去根据自己的一个使用习惯去切换它的一个使用画法啊。 嗯，然后还有就是如果我们画图纸的时候，我们左半部分和右半部分的内容是一样的话，我们可以给他进行镜像，我们不止在绘制模型的时候可以镜像，我们图纸也是一样的啊， 然后点击镜像，把我们需要选择镜像的这个啊图这个图形给他选中框选，选中右键确定，确定之后我们去给他会制一个镜像轴，然后指定镜像轴的第一个端点，指定第一个端端点之后，他就会， 他都会转了，看到没他就会转了。我们根据自己想要的一个图纸去给他进行一个嗯位置的变换啊，比如说他是左右对称的，就这样，然后如果他是上下对称的话，他就是这样子的，对吧？ 我们给他左右对线，就是左右对称啊，然后他就是对称过来了，他就已经画好了，对不对？然后还有就是拉伸，什么叫做拉伸啊？拉伸，咱们先用一条线 给他随便画一点，然后再给他画一个在这下边 画，给他画一个圆， 对吧？给它画一个圆，然后拉伸 框，选拉伸范围，这是我们拉伸的范围，然后右键确定，确定之后我们选择一个接准点，然后 拖动这个接准点去给它进行一个拉伸，一个变动。这个咱们在，咱们在好多这个， 嗯，自媒体平台上有好多看到这个画 cad 什么荡秋千的小人就是这样子去给他动的，知道了吧？嗯，这就先讲这些比较简单的，然后咱们下期再给大家讲今天没有讲完的这些内容啊。

今天给大家录制一个视频，讲一下将我自己收藏的三个小插件。首先我把这个插件说一下放在什么位置，源泉设计的是源泉设计里面有个当前用户， 正常我们打开之后这里有个一二三四，用户一，用户二，用户三，用户四，然后我把这个四个全部删除了，我自制了一个文件夹的名字，就是零零杠 y f 杠 a i 啊，这就是我的。 然后进入 cad 之后切换到当前用户，然后看见下面源泉设计当前用户时，就类似于软件登录自己的用户，然后里面有自己的文件，有局部放大插件，有编号插件， 有就是递增文字编号插件，还有一个实际上下面这两个插件是一样，只不过就是，嗯，这两个是一个作者，这个是呃，叫北极的一个作者。 接下来我讲一下这几款的区别。首先讲编号的，先画一个框， 然后复制一份，目的是做一个参考，编好自己设置的，是我编好的，看见吗？这个 前缀都是可以，这些都是可以自己设置的，因为我做的是全屋定制，所以说我设置的是墙板啊。 字体大小无所谓，先试一下也好，先看一下这个文字的大小，然后文字大小可以一二三四五六七， 看见没两个问号，这个是字体文件有问题，后期我们可以替换一下字体的，或者说是用 cd 的 原始字体啊。 然后这个北极自动变号功能和我刚才那个功能插件是一模一样的，然后这个的字体就可以识别这个墙牌，墙牌 一二三四五六七八九十。 举个很简单的例子，就是说在，比如说在这个，呃，不管是墙板还是柜子或者是其他东西，呃数量很多的情况下，我们建议就拿这个进行一个统计，统计变数账 它们这两个插件 h 编号，这里啊，这里的功能和这个都是一回事的，一个是北极自动编号功能，一个是 ced， 孙学长用 ai 写的 ced 自动编号功能的，不过这两个插件都可以的。 还有个局部放大椭圆形，这个是它的放大，这个就是边界的一个展示方式，然后下面是一个过滤尺寸过滤，呃，填充这些我都不过滤啊， 然后按背 a 五十看，这么多区域啊，后期都可以自动设置啊，点一个矩形会至区域，就相当于我要放大这个区域， 看就放大。那现在出现这么多线是因为啥？ 我把很多功能都开开起来，就相当于线型比例文字，然后 转错看一下，这是里面一按下来， 不对不对，这是原来刚才我上一次设置的放大的一些，你看这个对着的就从这里放大 圆形绘制啊，一个选择一个绘制，我喜欢绘制，比如说我绘制这个圆，把这个圆包起来，看这个 b， 看你的位置想怎么放， 这个就是这个放大插电的功能，然后我把上一次我讲的那个， 上一次我讲的插电全部都放在这个供电架里面。

我们去讲我们的多段线直线的画法啊，大家知道我们现在的，现在的这个我们支持双语，对吧？文字，比如说线段线段， ctrl 加回车，对吧？ ctrl 加回车。搜索线段啊，我们可以在这搜索，呃，替查找替换也是啊，我们也可以搜索线啊，一般我们都不搜索线的，一般都是搜索线或者多段线。 l， 我 们的 p l 是 多段线，对吧？呃，都可以支持的，比如说我们的线用手 打完之后可以选择，然后或者说我们直接点 l， 他 也可以选择啊，啊，多段线啊，然后呢？大家一定要开正，如果画的时候，比如画比较方正的话，大家可以画我们的正江，然后我们点击我们的键盘下边的这个，往下的这个按键可以切换我们我们的这个动， 呃，动态输入啊，动态输入啊，对吧？大家可以切换啊，选择自己需要喜欢的方式，然后这样的话就可以，呃，直接去画一个，比如说什么东西都行啊，然后大家如果取消的话， esc 可以 直接取消，然后 esc 取消完成之后，呃，还有一个方式，我们红红 cd 上面它 撤销的按钮是 u 啊 u 撤销的按钮啊，回到上一步啊，就是撤销按钮，回到上一步，然后，呃，像我们管在哪里边开始 ctrl 加左键，对吧？然后我们的这个画完成之后呢？呃，这个可以进行一个填充啊，待会给这个是下一节给大家讲的。

然后本节讲填充内容啊，我们先画一个圆或者椭圆啊，圆就是 circle c， 对 吧？ c c 圆啊，我可以点这个画一个圆画，或者画一个我们的屁，其实是 多断线啊，多边形，我们可以按照多边形来，多边形的话，大家其实知道我们的圆其实就是一个无限边数的多边形啊， 对吧？可以整一个多边形来啊，还可以画一个我们的矩形，我们的矩形，大家这也可以啊，矩形，比如说矩形，矩形 他的这个是什么？而而易，对吧？而易，然后呢？然后这个矩形的话，嗯，矩形的话我们刚才画完了，而易啊，然后进行一个填充，填充， 我们把这个他的缩放比例是一，但是我们啊，一般看我们的比例是一比一，对吧？我们这个时候可以给他设成五百，五百，他填充的话就看的还是比较呃多的，对吧？可以给他整成一百，对吧？可以填充到这， 嗯，有些卡了，有些卡了，稍等啊，我们的这个红红 cd 现在不支持离线使用，但是现在呢？因为我现在电脑是卡退了，但是我们现在呢，它支持就是说，呃，只支持原先的这个这个这个上线的。 但是现在后续我们可能会进行一个实际的更新啊，把我们的这个，把我们的这个离线形式，我们的最好也加上啊，这是一百的，大家看啊，因为我们这个比例他很大，一比一百的，所以我们画这可能就是很多很多，所以尽量大家可以就给他整的稍微小一点点啊，比如说你画个 一一千的稍微好一点，是吧？比如画个一万的，一万的就更更少一点，比如画个一万的，他填充的话就更大了，对吧？因为我们看注意我们的比例啊？然后。

今天我们还是讲一下我们红谷 c a d 的 这呃这个日常操作啊，大家看这是我们的一个呃 图纸，然后像其他的，比如说我们呃 auto c a d 的 这些光标转换的功能，大家都可以在我们的这个呃选项的工具栏里面去进行一个设置啊， 在设置里面就能进行设置，比如说我们的这个字体样式限行点，样式是什么样式的啊？都可以进行一个呃修改啊，都可以进行一个修改， 还有叉子的啊，我们我们现在是一个点啊，我们可以用这个，可以用这个都可以。而还有一些限行，比如说我们呃这个可能像我们在画一些中轴线，大家看我们这一些这个 有的时候可能会有一些虚线啊，呃轴线的这种呃线样式的线，我们怎么去换？你看那我们现在在这里去没有这些线的，对不对？我们这个时候就需要去在样式里面， 样式设置里面稍等啊，这个得联网，我们的奥杜 c a d， 呃，可能有一些线下，但是我们的这个宏图 c a d 需要联网去进行，但是后续我们也会呃进行一个这个离线的啊， 红红 c d。 因为现在很多这种大公司的大企业，如果大家一一直在用我们盗版的奥拓 c a d 的 话，可能到了它会在某一个节点会限制，然后曾经就是有人在使用奥拓 c a d 的 时候，盗版奥拓 c a d 啊，不是说大家花了钱的那种， 呃被告过啊，大家一定要就是注意，像我们这种大型企业的话，一定会注意这些问题，然后看我们的钥匙的问题，我们可以加载，对吧？我们可以加载各种各样的限行点啊，我们的这种，呃，这种这种虚线啊，对吧？ 这种虚线，还有这种这种小虚线都可以去加载，加载完成之后呢，加载完成之后呢就可以去进行一个使用了，对吧？加载了啊，对啊，这就是我们的一个加载的现行的问题。然后有的时候我们的这个图纸的自匹配啊，图纸的字体匹配 啊点大家可能会有一些小问题，然后在这大家能看到我们所有的这个图纸里面的字体在左侧都有一个样式的文字，基本类型大家都可以看到啊，所以有一些比如说我们打开图纸它会成一些乱码的情况 啊，这种的时候我们就要去根据这去进行一个文字样式，等于它的样式叫什么？这个对不对？对不对？然后我们去给它改成 这个，大家能看到我们所有的这个样式的线，它就改成了，呃，这个这个符号的 这个三极钢的符号啊，这是我们的自配的一个功能，有的时候可能大家用的不同的插件，它导出来的图纸啊，用各种不同的这个 cad 的 软件，或者是这个各种，呃，这个这个这个打开的图纸它就不一样的，大家可以用一下我们这个凹凸， 用一下我们的这个鸿鹄 cad 去进行一个自匹配啊，因为它打开的图纸也比较快，打开这个软件也比较快， 但是现在目前为止，呃，我们正在这个不断的进行一个升级，进行一个不断的试用，然后大家如果有什么其他的这个，呃，感觉要升级的地方可以直接在留在我的评论区，然后我们，呃都会看到，然后去根据客户不同的要求我们去进行一个升级呀，啊？ 升，升级啊，修改这种的大家可以看一下，然后我们二十四号，呃，也就是周五有一场这个这个操作的这个直播培训，大家有时间的话可以去听一听啊。

哈喽，朋友们，好久不见呀，大家五一快乐，最近大家五一都准备去哪玩呀？可以打在咱们的评论区里， 然后咱们今天的话接着上回的讲，咱们上回讲了咱们上方的一个命令栏，画图命令，还有咱们左侧的一个属性栏，今天的话我们来看一下咱们右侧给大家做了哪些功能上的一些优化呢？ 然后我们也可以看到右侧的话，主要是关于咱们的一个图纸式图的一个功能，比如说咱们的放大缩小，然后还有咱们的一个局部式图的一个放大，大家可以看到， 然后还有咱们一个旋转式图，比如说咱们的左转右转 新增了一个是咱们的一个调整坐标系，比如说咱们平常用的是世界坐标系，然后大家可以新建用户坐标系，然后点击它的原点， 然后去找一下，我们把正交先关上，然后去找一下它的 x 轴，指定一下它的 x 轴， 然后给他改一个名字，这个的话就是咱们新建的自己的坐标系，然后可以把图纸拉过来，但是咱们其实一般用到最多的话是咱们自带的一个世界坐标系，然后这个就是咱们右侧的一些关于仕图的一些命令， 然后我们向下看，在咱们右侧的下方我们去进行了哪些捕捉点的一些设置呢？ 大家可以看到咱们捕捉点是支持咱们端点中心、圆心、最近点、延长点，然后咱们的垂点啊、切点啊、焦点啊这些都是支持的，然后大家在进行画图的时候，这些的话是都可以用到的， 然后我们往上走，往上走的右侧的话，咱们是一些基础设置的一些命令，比如说咱们点开设置 这边的话，可以调整一下咱们捕捉框的大小，包括咱们的一个十字光标大小，这个的话就看个人的一个绘图的习惯了， 然后像咱们的自动保存，保存间隔多少多少分钟，这个的话就以防大家画着画着画的尽兴了，忘情了，然后忘记了去保存，然后咱们打开这个自动保存， 然后包括咱们的一个保存的路径啊，你保存到 c 盘啊，保存到 d 盘呀，这些都是可以的。大家可以看到 这个的话，就是咱们的基础的一个操作，像咱们旁边的这个问号是什么呢？就是比如说咱们有哪些操作不会了，咱们可以点这个问号，然后进入到咱们一个帮助的界面，他这个的话会有咱们一个 红虎 cd 的 新手快速上门的指，上手的一个指南，就比如说咱们入门的一些基础的功能啊，像咱们绘图的命令啊，编辑的命令啊，像这些，比如说咱们随机的去查看一个 支持咱们表，比如说接下来我们要给大家讲解一下咱们如何去插入咱们的表格，我们可以看到 这些的话都是图文并茂的去给大家进行一个教程的解读。 然后我们看一下如何去插入我们的一个表格呢？在咱们这里，然后比如说我们想改一下字高是五百， 然后我们是三行三列， 大家可以看到这个就出来了。像咱们平常插入一个表格的话，就可以把这个放在这了，然后它如何去像表格里的内容，如果有很如果表格内容比较少的话，大家可以去手动的去插入咱们的图字， 插入咱们的文字，如果表格比较多的话，大家其实在 excel 里，然后复制过来把它直接粘到这里就可以了。这个的话就是咱们一个新升级的一个插入表格的一个功能， 像咱们平常日常使用中出现了什么问题的话，然后大家都可以打在评论区里， 然后我来给大家解解答一下，然后大家感兴趣的话也可以私信一下我，我给大家申请一个咱们免费的名额。嗯，最后的话，祝大家这个五一大家都玩的开心， 后续的话我们还会接着去更新咱们关于红符 cd 的 一些操作，大家记得点好了关注，然后过来看。

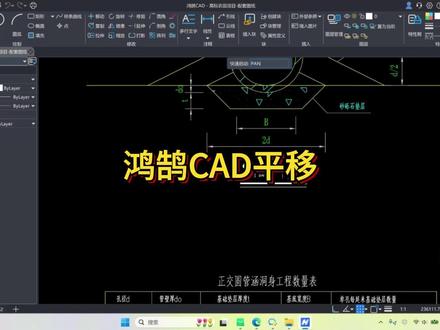

哎，小贾，你这用的是不是最近很火的虎虎 cad？ 听说它是纯国产的，真的和咱们平时用的老牌 cad 一 样好上手吗？我之前学过一点 cad， 就 怕换软件又要重新适应。可不是嘛，这个软件我都用了一周了，可好用了。 它最贴心的就是贴了咱们国人的使用习惯，比老牌 cad 还省心。看我给你演示个基础的混合操作，一看就会再快速启动，输入平移 或者 p i n 进行平移，点击取消或者按住鼠标滚轮儿不放进行平移。

大家好，欢迎来到洪湖 cad 新手入门系列，今天是第一集，我们主要认识软件界面，不用操作不用记，看完打开软件就不陌生了。 首先跟大家说一个关键区别，洪湖 cad 和传统 cad 不 一样，它没有底部的命令行 命令，快速启动栏在屏幕中上方位置界面更清爽，所有操作也能靠鼠标点按钮来完成，特别适合新手。下面我们打开软件来看一下， 那我们从最上方开始看，最上方是我们软件的标题栏和功能区，这里集中了所有的常用工具， 比如新建、打开、保存、打印功能，以及会制修改、注试块插入等菜单功能，现在我们只需要知道它在这就好。 另外这里特别说明一下，红 c、 a d 有 创新的交互体系，界面易学习，两套命令模式兼顾新老用户。 快速启动栏既支持传统的命令输入，也支持输入中文命令。比如在画图过程中直接输入文字直线， 那么大家可以看到我这里已经搜索到了直线功能，不用我们去记复杂的快捷键快捷键。 接下来我们看一下中间这一大片黑色的区域，这里就是我们的绘图区，平时我们看图画图主要在这个区域操作， 我现在打开的图图纸内容也已经显示到了这个绘图区域。 再看左边，左边这里有个固定的面板，是属性面板，非常实用。后续我们选中图纸里的线条文字，点这里就可以显示它的相关参数，直接在这里就能修改，不用到处找菜单。 比如我现在这里选中了文字，那么我们在左侧的固定面板里面就可以去修改文字的 高度以及文字的图层或者是其他的一些相关的信息，嗯，包括我们后面有一些，如果有填充的图案的话，我们可以在这里来修改填充图案，以及查看我们分封闭图形的面积等等， 都能在这里操作。再看我们右上角右侧，这里有一个 小工具栏，这里有几个小按钮，它是试图导航工具，比如这里有平移、放大、缩小等等功能。下一集我们会详细介绍这里。最后我们看底部，底部有几个叶片，是布，是模型和布局的叶签。 底部右侧里这里还有正交以及对象捕捉和线宽等开关设置，后续我们用到这里的时候再详细讲。 那么最后我们总结一下红呼 c a d 的 界面很简单，顶部点功能，左侧改属性中，中间做操作，底部切模式。 这一集我们先认熟界面，下一集我们就来学习最实用的操作，打开图纸，查看图纸以及插入图片等实用功能。好，感谢大家的观看。

哈喽，屏幕前的大家好久不见呀，今天主播将会继续教大家关于一些红 c、 a、 d 的 一些最基础的技巧， 今天的话主要是讲最基础常用的线条修改以及修剪的技巧，像我们画错的线呀，多余的线头一分钟就能改好，零基础也一看就会，然后还有一些以及我们一些嗯，基础的功能讲解。 首先呢我们要先说一些普通线条的修改，那现在主播是输入了直线的一个快捷键，那我们现在先画一个直线， 你看现在我们是已经画完直线了，那如果说我们画 y 或画长画短的一些线段呢？我们都是不需要删掉重画的，你像我现在直接用鼠标去点击这一条线，那线上就会出现蓝色的夹点，然后我们用鼠标 直接拖动这些端点看， 我们就可以能够拉长缩短以及去给他挪一个方向位置之类的，这样我们就可以实时调整到想要的一些长度以及角度啊。要是想要整体的移动整条线的话，那我们选中中间的这个节点，然后就拖动， 我们就可以直接去挪动这一条直线，他就会非常方便，我们不用于重新去画线，非常省事吗？那接下来就重点教一下大家如何去修剪多余的线条。 记好快捷键 t r 我 们就能够一键搞定。现在呢我们先去画一个爱心的形状，同样是输入我们的快捷键 l 去绘画直线。然后现在呢，主播先给大家画一个心形， 这样我们的心形就是绘画好，但其实大家可以看出来，现在我绘画出来这个心形，它两边是不太一样，不太对称的，那如果我们想要它对称的话怎么办？我们可以输入 m i 让它进行镜面，然后去 给它先变成对称的形状，然后我们再去修剪它，那我们先选入对象，好比我希望它变成左边这个形状，那选中了，然后我们再选中第一个端点以及下一个端点， 我们就可以找到让它对称的一个形状。那我们可以发现现在的我们上面有许多多余的线条，我们想要去删除它，那现在呢？我们就是去输入快捷键 t r， 然后去点击我们不需要的一些线条看，我们只要点上这个线条就已经可以给他剪，剪除掉就删掉他了，然后现在全都剪完了，这就保留了一个非常完美的一个心形， 然后现在我们在鼠标右键或者按空格结束命令就可以了。像我们洪湖 cad 自带的预览效果，修剪前是就可以提前看到删剪的位置，是不用担心我们去剪错的。 像平时画户型啊，画施工图，机械图纸，或者是多余的一些线条，交叉费线，用这一套修改加修剪的方法全都能搞定。那下一次视频就和大家再见了，这次就讲到这了，拜拜。

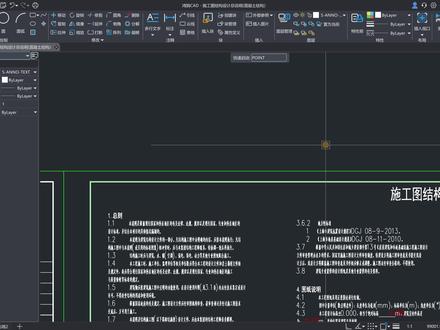

大家好，欢迎来到红红 c a、 d 的 第四节课，这节课我们学习一下基础绘图 填充和点的绘制啊，这些内容是咱们 c a、 d 绘图的核心基础，大家一定要熟练掌握。首先我们依旧是打开红红 c a、 d 新建或者打开一张图纸啊，那么我们这里已经打开好了一张图纸 啊，在开始绘图之前呢，大家先去检查一下咱们常用的捕捉点是否已经打开，在屏幕呃，软件的右下方，这里有捕捉点设置，我们常用的捕捉点这里我已经打开了。嗯， 我们先来学习一下呃三个基础的绘图命令。首先我们学习一下直线啊，直线，我们可以在左上角点击直线，或者是直接输入直线命直线命令，或者直接输入 l 命令， 我们来打开直线功能，根据软件提示，我们先指定直线的起点，这时候我们可以继续根据提示去指定我们直线的第二点。 为了确保我们画直线的时候保持水平，我们可以把左下角的正正交啊，点击开启正交， 这样我们就完成了直线的绘质啊。如果我们在绘质过程中发现绘质有误，也可以点击 u 字母 u 来回退，这样我们就回退到了第一点， 绘质完第二点以后，我们点击右键退出命令或者是 esc 结束会制。嗯，那么我们在这特殊说明一下，就是我们刚才会制直线的时候，在我们确定 点的时候，这里会有一个动态输入，那么我们软件再摁按住屏幕的按住键盘的向下键的时候，就可以去切换我们这个动态输入的方式，切换一次，上面有一个提示，现在已经切换成了坐标模式， 我再点一下就是长度，角度，最后是长度，长度啊，我们可以使用这三种方式去做这个绘图的一个操作 啊，我们直线就介绍到这里，接下来我们去介绍一下呃圆，第二个是圆圆，我们可以同样是点击功能按钮圆，或者是呃，我们在这里输入输入圆， 或者是我们用快捷键 c 来去启动圆的命令 啊，这时候我们软件提示我们可以根据大家的习惯和实际情况去切换画法，这里我就用一下我们常用的圆心半径的方式来去绘制，我们指定圆心，再去指定一个半径，也可以直接输入一个半径，我们来结束啊圆的绘制， 其他的画法大家可以在课后区进行练习。第三个我们再介绍一下矩形，矩形，我们同样是可以点击按钮来启动矩形命令，或者是我们直接输入矩形以及它的快捷键来启动矩形的会制。 现在我们根据软件提示啊，我们这里有切换画法，有两点和两边的两种方式，我们就用常用的两点指定第一点以及第二点完成矩形的绘制 啊，在我们刚才绘制的过程中，同样可以切换这个呃动态输入的方式，通过按键盘的向下键来切换， 这个是前面我们介绍的三种基础的绘图命令，那么接下来我们再介绍一下填充，嗯，我们借助我们刚才已经绘制的这个矩形来画这个填充，我们启动填充命令， 在这里有一个填充命令，或者是我们在呃快速启动这这里输入填充或者填充的快捷键。 h， 我们打开填充了窗体以后，这里可以输入啊，这里可以去选择填充图案以及设置填充的图案的颜色，还有缩放的比例和旋转角度， 这里我们按照我们一个一比一百的，我们按照一个一百的一个缩放比例去挥指这个填充，这里，呃，我们默认按照切换，按照这个呃画法来，按照内部点的画法 来做一个绘制，我们在封闭的矩形里去点一个点，这时候我们就完成了这个矩形的绘制。 这里特别说明一下，如果我们这个图形它不是闭合的话，那就无法完成这个填充，需要我们把这个图形进行一个闭合的处理才能去绘制填充。 最后我们再介绍一下点的设置，嗯，点的话我们在设置的命令的这个位置去点击启动点或者是输入点， 我们启动点的会制。呃，在这里我们可以就是结合咱们上一集介绍的前面介绍的样式，设置里面的里面的点样式来去做点的会制。这里可以看到我已经把点样式设成了一个比较明显的一个标记，那么我们去会制 继续来会制点，这样我们在屏幕的任意位置去做一个点击就可以完成了，点的会制 好。呃，今天我们主要的绘图功能已经介绍完了，大家可以课下去反复练习，尝试刚才我们提到的过程中的一些画法去做一个切换，熟悉咱们每一个绘图功能。还有就是我刚才没有介绍到的多段线，圆弧 以及椭圆样条曲线这几种大家都可以课下去做一个尝试，我们这里就不重复介绍了。嗯，感谢大家的观看，我们下节课学习，继续学习修改命令。

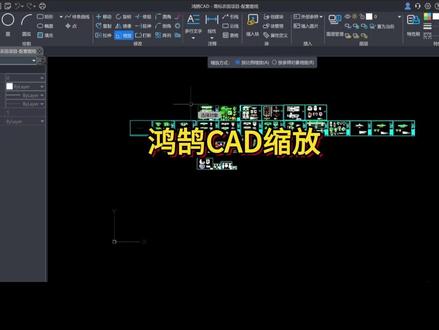

哎，你知道吗？最近新出了一款鸿鹄 cad， 它的操作界面和使用习惯和老牌 cad 完全一致，你知道怎么用吗？当然知道了，上手特别简单，完全不用重新使用。你看这，我给你演示一下。打开配套图纸 缩放，非常流畅。中文命令选择缩放，有按比例进行缩放和按参照对象缩放。我们选择按比例进行缩放。选择对象，点击空格指定几点进行放大，缩小一点五倍。这个是按比例缩放， ctrl 加 z 撤回。你看红红 cd 操作和 auto cd 几乎一样。中文命令加上通用快捷键，新手很容易上手。是不是特别简单？官网免费下载，你也赶快去试试吧。好，那我现在就下载一个。

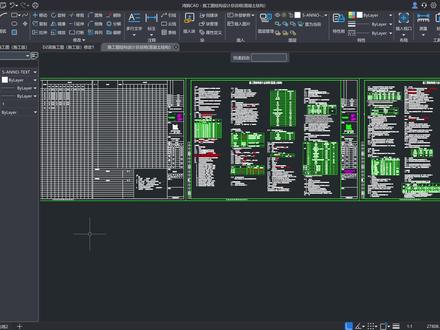

大家好，欢迎来到红护 c、 a、 d 的 第第三节课，嗯，这节课我们主要学习软件的样式设置和选项。 首先我们同样是打开 c、 a、 d， 打开红护 c、 a、 d， 打开一张图纸，进入主界面，我们先来看一下样式设置，嗯，今天我们来介绍五种 样式，分别来做一个介绍。首先我们打开软件功能区右侧的样式设置，我们打开 可以看到我们这里内置了限行，文字标注、引线点这五种样式设置， 我们逐一去做一个介绍。首先我们看限行啊，限行这里我们软件内置了多个限行，如果这里的限行不够用的话，我们可以点击下方的加载 字限行库，这里面也是我们软件内置的也是，呃，这里面内置了多个限行，另外还可以去加载我们自己的限行文件， 这个是现行。那么接下来我们看下第二部分，第二部分是文字样式， 首先我们看一下文字样式，分为两部分，左侧是建样式，右侧是做文字样式的设置。首先我们新建一个样式，新建了样式以后，在右侧可以去选择这个样式对应的字体以及文字高度。 那我们下方还有一个预览框啊，这里是我们做的一个 国产化设计，我们支持这个中文的预览，如果我现在选择的字体看我现在选择的四体，呃，宋体，它是支持中文的，下方是可以预览 预览出这个中文的一个显示效果。接着我们看一下标注样式，标注样式同样是去创建样式，然后右侧是去修改这个样式， 里面的内容包括啊，箭头的形状、大小，文字的样式、颜色、高度以及标注线的颜色等等这些内容后面大家可以具体详细看一下 啊。接下来我们看第四个，第四个是引线样式，同样跟前两个文字样式和标注样式类似，我们是左侧建样式，然后右侧去修改引线文字以及其他的这些内容设置。 最后我们在样式设置里面看一下第五部分这个点样式。点样式我们这里是内置了多种常用的 点的样式，包括这个圆形的，十字型的，以及这个圆形中间打一个叉的这些常用的点样式。嗯，在这里我们可以设置好点样式以及点大小以后。嗯，然后在我们后续的图纸绘图的时候做一个实际的应用。 嗯，最后再说明一下我们刚才介绍的样式设置，以及啊这里面的五种样样式都是支持在快速启动栏去输入快捷键以及它的中文的对应的命令。 好，我们这个样式设置就介绍到这里，接下来我们看下选项选项，我们可以点击右上角的这个齿轮图标，也可以在我们这个快速启动栏去输入输入中文这个选项的内容去做一个启动。好，我们打开 选项选项分两部分，第一部分是文件目录，第二部分是显显示。先看一下文件目录，文件目录下面包括自动保存和外部加载， 我们这个自动保存里面是内置了。呃，我们保存的间隔和保存路径，我们也可以根据实际情况去做一个路径的修改啊。外部加载是包括字体和填充图案这两部分， 同样的也是内置了一个默认的目录，我们也可以根据实际情况去做这个更改。我们这个外部加载，大家如果有一些自己字体文件以及填充图案，我们可以放到我们这个文件夹里面。 接下来我们看下第二部分，第二部分是显示，显示这里我们支持捕捉框和十字光标大小的调整，软件默认是给到最小的一个呃大小情况，如果呃大家有一些特殊的使用 习惯，呃自己的使用习惯，我们可以在这里去调整，比如我们把捕捉框调整的大一些，十字光标也可以调整的去大一些，也可以去调整到占满屏幕，嗯，都是没有问题的。 最后我们再看一下我们下面还有一个绘图区颜色，这个可以就是我们去做绘图区这块背景颜色的一个调整，我们默认模型和布局都是深灰色，我们可以调一下看看效果，我们把模型调整成白色，嗯，那这样我们就可以把 这个可以看出来我们背景色已经调成白色了，接下来我们还可以把它恢复回去，我们默认的是深灰色再调回去。 嗯，这个就是我们介绍的今天介绍的样式和选项设置，那么今天我们这个内容就介绍到这里，大家课下可以再去做练习，感谢大家的观看，我们下一集继续去介绍基础的绘图命令。

咱们今天给大家讲解一下一些新的功能亮点，然后还是依旧打开一张图纸。 好，现在咱们这个图纸打开之后呢，给大家展示一下一个文字修改的功能，大家是不是会遇到这种问题，就是某一张图纸打开之后，发现这些钢筋符号全都变成了这些问号的样式，那么我们怎么修改呢？一般来说 我们会先选中这个文字，然后在左边的这个看一下它这个原来的样式是这个呃 standard 这个 字体，所以咱们现在要把它改成一个可以显示为钢筋符号字体，改成这个 t、 s、 s、 d 开头的这个 dimension 开头 dimension 的 这个字体，然后它就会变成正常的钢筋符号，但是有很多的这个没有显示出来的，这个我们该怎么办呢？ 我给大家演示一个比较省时省力的方法，因为一个个选择太多了，然后你看我们现在选中一个字体，右击会出来一个快速选择，你可以把它理解为批量， 就是他可以一次选择很多个，你看像这样的没有显示出来的钢筋符号，还有七千多个，我们一个个手动选的话实在是太费时间了，那我们就可以用来提高一下我们这个效率。就是我们把这个啊字体选中成这个 standard 的， 就是这个有问题的字体选中 他就可以把所有问题的字体全部都选择好，然后我们在左边的这个属性栏里面更改他这个属性，改成这个 t、 s、 s、 d 开头的这个能正常显示钢筋符号的，你看他这些所有的字体就全部都编好了，就这些钢筋符号全部都能正常显示了。

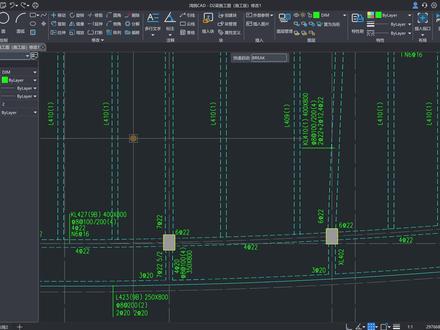

大家好，欢迎来到红护 c a d 的 第五节课，这节课我们学习五个基础的修改命令， 这些命令是 c a d 绘图中必不可少的操作。首先我们依旧是打开红护 c a d 啊，这里我已经打开了一张图纸，里面有一些图纸内容，方便我们方便我们后面去演示练习修改命令。 首先我们看一下第一个功能，我们介绍一下移动移动命令，首先我们在快速启动栏输入移动或者快捷键 m， 或者点击左上方的移动功能按钮， 接下来我们进入移动功能，我们按照屏幕上的提示去选择需要移动的图形， 如果选择了一条竖直方向的垂垂直啊垂直方向的一条线，然后点击 右键确定，再按照提示指定需要移动的图形的一个基点，我们任意选择一个基点， 这是我们拖动鼠标绘图区会显示移动的图形的一个预览情况，那我们根据这个预览情况去指定我们需要移动的位置啊，这里可以在屏幕上输入我们这个需要移动的第二点的位置， 也可以按照我们前面一节介绍的动态输入的方式去切换，按住按照向按住向下键去切换动态输入的方式， 通过这三种方式我们都可以去指定移动的第二点，现在我们确认第二点以后，可以看到我们刚才的这条垂直方向的这条线就已经被移动到指定位置。 另外再说明一下，我们在移动的过程中，这里有一个复制对象，如果我们勾选了以后的话，我们可以看一下效果， 它其实是实现了一个复制的功能，那么移动功能就介绍到这里，接下来我们就看一下复制。 首先我们在快速启动栏输入复制，或者快捷键 co， 或者在功能区点击复制功能按钮，都可以启动进入复制功能。下面我们按照提示选择需要复制的图纸内容有我选中了两条数值方向的线， 同样需要我们去确认，右键确认，然后再去指定基点，通过屏幕上的预览情况去选择我们需要复制的位置 确认，左键确认就可以完成复制了。当我们完成复制以后，可以按住右键选出选退出命令，或者是在屏呃键盘上点 esc 结束命令。 另外在复制过程中我再演示一下，我们在复制过程中可以按住 shift 键， 这样我们在预览的时候它就会限制我们这个复制的方向是水平和垂直，方便我们实现水平和垂直方向的一个精准复制。 接下来我们看一下第三个命令，修剪命令，我们在快速启动栏输入修剪 或者 tr， 或者在左上角点击修剪命令进入修剪。我们这里有两个选项，自动修剪和选边修剪。修剪，首先我们看一下自动修剪，我们选择需要修剪的对象， 这样我们已经实现了这个修剪，我们再看再演示一下。另外就是我们这里还支持两点划线去修剪，我在这里任意位置点两点，那刚才这些边都已经被修剪掉了。 好，接下来我们再看一下第二个选项，选边修剪，我们依旧是在这里选择需要修剪的边，然后再去选，再去做右键确认。接下来第二步选择需要修剪的对象， 你可以多次修剪点中多条线，就是多多次修剪， 修剪这个选边修剪也支持两点划线。我们第二步选择 需要修剪的对象的时候，我们这样画一条线，这两两条边就被修剪掉了，嗯，这个是修剪命令。接下来我们再看一下分解分解，我们可以输入快速启动栏，输入分解 或者他的快捷键 x， 或者点击功能按钮进入分解分解，我们支持分解一次和分解到底，对于我们图纸内容的块比较复杂的时候，我们可以使用分解分解到底，那我们先演示一下这个分解一次 选择对象，然后右键可以分解成功， 最后我们看打断命令，我们再快速启动来输入打断或者快捷键。 br 或者点击打断按钮，启动打断功能，我们打断功能支持两点和单点打断。我们先来看一下两点打断， 根据提示我们选选择需要打断的对象， 这里选择一个长边，一个垂直的长边，然后我们指定第一点，再指定第二点，它就可以实现了。把刚才一条线打断成了上下两部分，这个是两点打断。 接下来我们继续看单点打断，那么我换一条线， 换一条水平方向的线，我们选择对向，然后再去指定打断点进行打。嗯，同样的我们打断功能也支持弧线的打断，比如我们下边有一条弧线，我把它做一个打断， 我演，这里演示一下，我们指定打断点的时候，可以在屏幕上看到我们打断点是通过这个角度来指指定打断点的，这个下来大家可以再体验一下。 嗯，我们今天整体介绍的五个功能命令就介绍到这里。嗯，大家课下可以多去练习每个命令的操作步骤，按照实际情况，实际图纸情况选择合适的命令。 下一集我们学习多行文字，快速创建表格和插入图片，感谢大家的收看。
