蔡哥,这是干啥的?有什么作用?这个呀,这个是磁性开关啊,他是专门用来检测这个气缸的这个位置的,就比如说气缸是否伸出,是否缩回啊,如果说他到了伸出位,那这个灯就亮,或者到了缩回位,这个灯就亮。一般一个气缸是要有两个的 啊,就检测这两个位置。哦,嗯,那么咱们来看一下这个东西怎么接线吧。首先呢就是,嗯,咱们磁性开关是不分 n p n 和 p n p 这两种型号的,它就相当于按钮一样,嗯,只不过是拿这个磁铁或者说拿这个呃磁力去触发的 来看一下这个 plc 啊,首先呢咱们这个 plc 的 这个供电呢,在这里已经接好了,然后他的这个公端 em 这里啊接的是一个正极,那就说明咱们上面的所有这些 i o 点啊,要的是一个负信号,那咱们给他负就可以了。 那么首先呢,我们把这个蓝线啊,这个传传感器的蓝色线接到我们的呃 n 二四上面,然后咱们再将这个棕色线啊接到我们的这个零啊,零点零,这个 a 点上边, 这你位置快进一下,接到这个 a 零点零上边。好,那么接好以后呢,哎,我们现在就可以上电了。 好,那么将设备上电以后,我们会发现啊,这个传感器呢,这里啊还是有一个指示灯的,嗯,我们使用这个磁铁啊,咱们来改一下,哎,你就可以看见现在这个哎磁性开关它是不是就点亮了呀,说明信号就已经触发了哦,那么咱们再来看一下这个 plc 的 a 点啊,如果当这个 撕开啊,他触发信号以后啊,咱们 i 点也会点亮,这样的话呢,咱 p l c 就 接收到了外部的这个真实的信号了啊,你听懂了吧?听懂了记得点赞关注哦。
粉丝1390获赞3529

啊,那我们现在就是,我们现在就在这讲解一下这个,第一个像这种比较宽型的气缸的槽啊,这种这种质感线槽的时候,我们怎么来接?这种用这种小头的磁性开关怎么来放进去啊? 我们这里有一个转接座啊,看一下,我们这样装进去,然后我们再套进来就可以了。看一下啊,我们套进来, 嗯,我们套进来,你看就可以感应到啊,也是很很紧啊,他不会掉的啊,这是一个,第二个, 那我们现在还是来说一下这个接线哈,第一个我们三线指的我们一定要叫中正南负,就是我们棕色接 plc 的那个二十四伏, 嗯,这个负我们接灵符,这个我们接 p l c 的输输入端,然后我们需要记住,就是说我们的灵符是要跟 p l c 的灵符点是要公用的,这个是它的型号, 信号的输出口才会在 plc 上显示,不然你就是磁性开关有信号,但是 plc 是没有输出的啊,没有输入的啊,这是一个。第二个, 一个两限制的,我们去看这个型号的两,这是两限制的,两限制的,我们接的时候我们蓝色啊,蓝色接灵符,然后 这个棕色我们接他的输,接 plc 的输入啊,然后再我们再看,再接的话你看这个就来回的切换啊,啊,这个是已经有切换, 再切换,再切换,再切换,再切换,再切换啊, 啊,这样就 ok 了哈。

两线式的磁性开关怎么接线呢?它和三线式的传感器有什么不同?我们来看我们这里有两个中间继电器,正转的中间继电器,我们这个线圈接的是一个二十四伏的一个供电。反转的中间继电器,我们接的是一个零伏的供电, 相当于我们的两 plc 的 一个高电频输入和一个低电频的输入。假如说我们现在接正转的中间继电器,我们需要输入一个零伏, 那我们就把这样我们把棕色线接到零伏的线圈,然后蓝色线我们接到一个接到我们零伏的供电端子排,当我们的磁铁靠近我们的磁性开关,磁性开关指示灯亮,继电器熄合。 如果说我们反转的中间继电器,我们需要输入一个二十四伏,那我们就把我们的蓝色线接到我们的中间继电器的正极,把棕色线 接到我们的端子排,二十四伏供电。这样当我们的磁铁靠近我们的磁性开关,磁性开关指示灯 点亮,中间继电器吸合。如果我们的线接反的话,继电器也可以吸合,但是我们的开关的指示灯就不会亮了。

一分钟教会大家 plc 数字量传感器的接线好。 plc 数字量传感器实际上会分成两个类型,一个是三线制的类型,三线制里面会分为 npn 和偏 p, 第二个是两线制的,我们典型的开关就是我们的 磁性开关。什么是数字量呢?也就是啊,呃,只有零和一两种状态的量。什么叫数字量传感器呢?也也就是说当这个东西被感应到的时候,我就给出一个信号, 就比如说我们的光电开关,当你挡住这一束光的时候,我就给出一个信号,那么这种数字量传感器呢?啊,他会分成两个类型,刚才说了,一个是两线制,一个是三线制好,我们的磁性开关也是的,我们磁性开关是你 磁铁感应到磁铁的磁性了之后,我就给一个一,也就给一个信号,没有感应到它就没有,所以说它是也这种开关呢,实际上它也只有零和一两种状态好。那么呃,首先我们来看一下三线制的感应式的这个传感器,它的一个接线,首先第一个是 n p n 这个类型, n p n 这个类型好,我们接 plc, 我 们所有的这个传感器啊,实际上它接线的时候都会分成两个类型的接线,第一个是接 plc, 要是接我们的这个继电器好,我们来看一下我们的 n p n 啊,我们接我们的 plc 好 传感器,既然它是开关,一定接的是我们 plc 的 输入,也就我们的 i 点好,我们的 n p n n p n 的 话,输出的是 低电频,也就是二十四伏负极,所以说它的公共端接的就是二十四伏的正极好,中正蓝负黑信号。那么啊,那么它的这个公共端 e m 端就要接到正极,高低电频形成回路。好,那么这个就是我们的 n p n 的 这个接 plc。 好,我们的 n p n 接我们的中间继电器,我们来看一下啊,那么我们的黑色线接到我们继电器线圈的十三角,因为它是负极啊,它输出的是负极,那么我们的十四角继继电器的十四角就接到我们的二十四伏正极。好,那么 当我们这个开关被感应到的时候,我们的继电器这个线圈就通电,线圈通电的话,它的常开触点吸合,常闭触点断开。好,第二种就是 pmp 的 这种三线制,我们知道 pmp 它输出的是高电频,也就输出的是二十四伏正极。 好,那我们接 plc 的 时候,我们来看一下 i 零点零,我们接 plc 的 时候 i 零点零啊啊,这个黑色线接我们的 i 零点零。好,我 em 端就要接到二十伏的 负极,因为它输出的是正极啊,我们进去的是二十四公共端是二十负极,高低电瓶形成回路。好,这个是我们 plc 的 一个输入。好,那么 接着我们再来看一下它接继电器。好,黑色线接到继电器,刚才我们说了, pmp 输出的是正极,也就二十四伏的正极,也就高电瓶,也就说这个时候它是正极,那么接应该接到继电器的十四脚 啊,中间继电器的十三角,哎,就接到二十负极,这样的话,当我们的这个光光电传感器感应到了之后,我这个这个 k 的 线圈就通电,通电的话常开触点吸合,常闭触点断开。好,第二种就是我们的这个两限制的,也就是我们磁性开关, 感应到磁铁磁性的时候,他就给出一个信号。好,我们也是有中正南负啊,中正南负。好,那么我们首先他接 plc 的 时候,中射线是二十负正极, i 零点零这一侧传过来就是二十伏正极,所以他的 em 端就要连二十四伏负极。好,那么这个是他接 plc。 好, 那么我们再来看一下他接我们的继电器的线圈。好,中正哎,蓝色线出来是正极,所以他接的是 二十十四角,也就是二十四伏正极的这一角,然后十三角连到二十伏极。好,那么当我们感应到磁铁磁性的时候, k a 的 这个线圈就会 通电,通电的话常开就闭合,常闭就断开啊,所以啊两,这是两线制和三线制,包括接 plc 啊,包括接他的这个继电器啊,我们都把它啊写出来了。好,大家可以看一下这个图啊,这个图啊,好,大家学会了吧。

一分钟教会大家用三菱的漂 c 去控制气缸。好,首先我们看到我们气动的话,我们一般会有三个原件,第一个原件就是我们的气缸,它是实现往复伸缩运动的。 好,那么第二个原件呢?就是我们的这个呃,磁性开关,那么磁性开关的话,我们主要是用来感知气缸的,生鱼缩的。啊,好,我们一般有两个磁性开关,这个磁性开关感应气缸的 说,这个磁性开关感应气缸的一个声,这是我们第二个原件,第三个原件就是我们电池换向阀,那么我们电池换向阀它主要作用是通过线圈得电,改变气路的方向。好,那么这里有一个线圈,线圈的话,当这个线圈没有得电的时候,这边是 进气口,这边是出气口,那么气缸是缩回来的状态,那么如果线圈得变,这边变成进气口,这边变成出气口,气缸就是伸出来的这个状态。好,那么这是我们的一个气缸。好,我们再来看一下我们的 p l c 是 怎么样去控制这个气缸的。好,我们以 f x 三 u 的 这个 p l c 为例。好,首先我们的磁性开关接到 p l c 的 输入, 然后另外的话,我们的这个电子换向阀接到输出,用磁性开关的蓝色线接到我们磁性开关,棕色线接到我们的输入端,然后 com 端接的是二十五正极,那么我们蓝色线这边接二十 负极。好,那么我们再来看一下我们的电磁换向阀。好,我们的 y 接的就是我们电子换向阀的黑色线的这一端,那么红色线接到二十五正,那么我们的 com 端就要接到二十五负,好,大家学会了吗?

一分钟教会大家三菱挑 c 写气缸控制程序,我们以一个按钮点一下气缸伸出来,然后感应到了之后缩回去的一个案例为例啊,这就是我们的一个气缸, 这个两个是他的磁性开关一和磁性开关二,这个是他的电池幻象法,他在挑 c 里面的接线分别。好,我们首先给他接一个启动按钮,好,他的磁性开关一和磁性开关二分别接到我们挑 c 里面的一个输入啊,我们的 com 端接到二十的负极, 我们的这个磁性开关是两限制的红色线统一接到二十五正极。好,我们的电池换件法,大家看一下,接的是我们 p l c 的 输出,你看黑色线啊,接的是我们的这个输出,然后红色线接到二十五正极, 然后空端接到二十四伏的一个负极。我们,呃,控制流程,我们主要是当我们的 x 零得电的时候啊,启动我们这个 p l c 通过程序控制这个阀的线圈,接通这个气缸就往外 升到啊,我们的这个 x 二啊,也就是我们的这个二的这个磁性开关感应到的时候,它自动缩回来啊,那么我们来看一下我们的程序,首先写气缸的时候,首先第一个我们要注意的就是 初使化检测,也就说,哎,我初使的这个气缸是不是在原位,如果在原位,我们的 x 一 也就第一个法感应到了,在原位。好,这个时候 m 零通电, m 零通电了之后,我去按 x 零, x 零是我们的启动,按启动了之后,好,这个程序是我们的自锁程序, y 零自锁, y 零自锁气缸往 哇外伸,伸到我们的 x 零被感应到了之后, x 一 被感应到的时候。啊?那这个时候我们磁性开关二被感应到这个,这个线圈就断电,断电的话我们气缸就会缩回来。好,大家学会了吗?

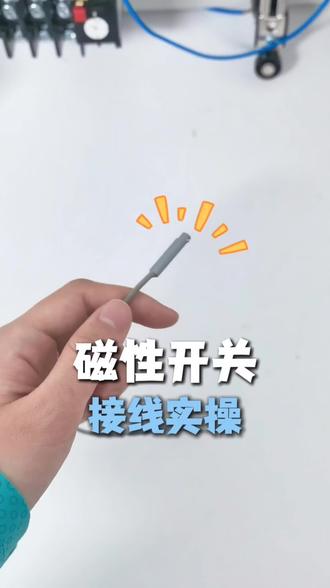

据说这个小东西万物皆可控,师傅你拿这个给我接一下这个小灯可以吗?可以,来上橱窗。好好, 然后咱们这个瓷开,控制咱们这个灯。哎,咱们接完了,然后咱们测试一下啊,咱们首先把电给它合上啊。好,然后拿一个小磁铁去靠近咱们的这瓷开, 哎,靠近自开的时候小灯点亮了,离开的时候小灯灭,靠近的时候小灯亮,离开的时候小灯灭。哦,好神奇啊!关注我,每天学一个电工小知识。

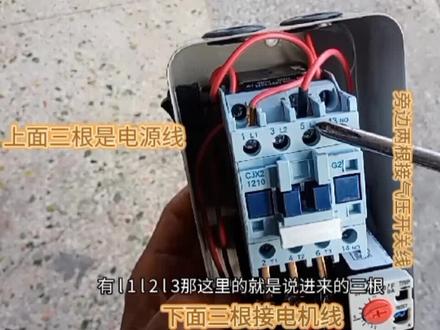

嗯,大家好,我是林彦飞啊,在义乌修理电动工具啊,那个还有空压机已经有六年了啊, 那很多客户呢?嗯,因为空压机那个磁力开关烧掉以后呢,整个 拖拉机拉来的话呢,也很麻烦的啊,所以有的时候会自己去看去换一下,那很多他那个接线不会接,那我们下面呢给大家做个视频参考一下啊, 我们先把这么一个磁力开关 啊,他是三百八十伏的啊,三百, 那我们看这里啊有 l 一 l l 三,那这里的就是说进来的三根火线啊,就接 l 一 l l l 三啊, 那我们电机上的呢下面的三根火线呢啊,就这就这里啊, 就接这个下面啊, 下面他这个上面也有也会标起来啊, l 一 l 二啊, l 三啊,如果是呃有方向的话呢啊,任意其中的两根线啊,换一下就可以了啊, 那我们气压开关这里呢还有两根线过来的啊,那气压开关的这两根线呢就接这里啊,任意的两根线啊,没有正负极啊啊,这样接起来就 ok 了。

最近老是有人问磁性开关怎么接 plc, 有的人是只会接两线的,有的人是只会接三线的,还有的人就是两线,三线都不会接。要想接 plc, 首先你要知道 plc 它是什么样的 plc 你要找一个它的接线图出来, 我手里的这个 p、 l、 c, 它是 n p, n 和 p n p 都可以用,只要在这边接上不同的电源就可以了。这张图的意思并不是让你在外接一个电源,而是说把这个串到这边来, 那我这边 m 的端子,我连的是这个零伏的电,然后这个正极的输出就当做公共的端子。大部分的 plc 是有一个 com 端和输入端的,它不是像这个样子的, 比较奇怪,但是我们下次再说这个 p、 l、 c, 只要你有图都可以接的。我们现在是接好了,按照他的图来,这样的话,我们 我们在 m 口接到这个电源的负极,然后正极出来,接上这个开关开关,再接到输入口,输入端子就是这个样子, 这个这个是负极,然后这个正极出来,接到这个相当于这个正极现在充当了一个其他 p、 l、 c 的那种 com 端的 com 端子的一个作用。 然后我们给他上电通电,等他开始运行,这个里面是没有没有惯程序的,现在 我们把它再放在这,比较清楚一点,磁性开关已经接好,可以看到七号端子, 它是灯亮的, 我们接的就是七号,这样就接成功了。你其他的词应该关一样的接法,挨个接过来,这个就充当了一个端子的作用。

当机械手接了气缸夹具来夹取产品的时候,需要检测他是否漏夹取,那么这时候就需要接一根磁性开关在气缸上面,那这个磁性开关怎么接线以及怎么调整位置呢?首先接线,接线我们在机械手的试教器上面监视界面, 机械手输入信号 x 十二主夹线这个信号点,然后再到上面 接线端子上面找到 x 十二啊, x 十二是这一根,因为他输入信号是二十四伏的,所以我们还需要找一根零伏这里零伏,那么接线就是两根线,一根接 x 十二,一根接在零伏上面,正常接线是在接在侧边这边,我为了方便就在这边了。 然后线接完之后呢怎么去调整磁性开关的位置呢?现在线接好了,我们把感应灯给它移亮,上面的螺丝给它拧紧 好,这个状态就 ok 了。那么当它没有夹到产品的时候,也就是这个夹具张开的时候,它这个磁性开关应该是不亮的,我们来测试验证一下, 当它张开的时候看现在现在气缸张开没有夹到产品的时候应该不亮,而夹到产品的时候它感应灯就亮了,这时候就能检测它是否漏下去了,你学会了吗?
