万万没想到，二零二六年五月二十五日的一场行业峰会，直接把全球半导体圈的固有认知干碎了。在 i e e e 国际电路系统研讨会上，华为正式公布全新的掏定律。 这件事彻底看蒙了一大批国外网友，也让西方一众芯片专家陷入沉默。说实话，这两天全网都在刷这个新定律，大部分人只知道他很厉害，但根本没吃透核心。他不是一款新芯片，不是一项单一技术，他是中国第一次在全球半导体领域定下属于我们自己的底层行业规则。 在外网的评论区已经吵翻了天。德国网友直言，极致的封锁打压没有困住华为，反而逼出了颠覆性创新。印度网友兴奋说，这下发展中国家不用再被高端光刻机卡脖子，芯片发展有了新出路。但也有网友抬杠说，这只是简单的芯片堆叠技术，算不上什么行业突破。为什么外界会出现这么两极分化的声音？ 因为所有人都清楚，抛定律的出现，就是彻底推翻统治全球六十年的摩尔定律。大家要搞明白摩尔定律的本质是什么，就是靠不断缩小晶体管的空间尺寸来提升芯片性能。 但这条路早十几年就走到头了，现在先进制程已经碰到物理天花板，尺寸小到一定程度，电子会出现碎穿效应，芯片直接失灵。 更现实的问题是，成本高到离谱，一条三纳米芯片生产线投入超两百亿美元，后续制成升级成本翻倍上涨，性能提升却微乎其微。一边是 ai 自动驾驶疯狂暴涨的算力需求，一边是传统芯片路线彻底停滞，全球半导体行业早就陷入了无解的死循环。 那华为的破局思路是什么？很简单，不跟西方死磕，空间缩微，换个全新赛道玩时间缩微，别人拼命把晶体管做的更小，华为反其道而行之，通过逻辑折叠技术，把平面电路做成立体结构，优化电路布局，缩短信号传输的时间，信号跑得越快，芯片算率就越强，功耗反而越低。 很多人觉得这是华为临时抱佛脚的突围手段。真的是这样吗？根本不是。早在二零二零年遭遇全方位制裁之后，华为就悄悄启动了这套技术的研发迭代，整整六年时间，打磨出三百八十一款可量产、可商用的芯片，覆盖通信、车载、 ai 计算各大领域。 之前全网争议满满的麒麟九零幺零、九零三零等效制成，现在谜底彻底揭晓。不是所谓的营销噱头，全是掏定律技术落地的真实成果。这也是最打脸质疑者的一点。西方网友再怎么嘴硬，全球没有一个顶尖芯片专家敢公开反驳这套理论。 原因很直白，这不是实验室的空想理论，是几百亿用户实打实用上经过市场验证的成熟技术。以前我们的芯片产业永远是被动跟随，西方定标准，我们追进度，西方卡设备我们就寸步难行。 但滔定律的问世，直接改写了这个格局。半导体行业从此有了两条路，一条是日渐乏力的摩尔定律老路，一条是没有物理上限，成本更低的滔定律新路。华为还明确给出了时间表，二零三一年将实现等效一点五纳米的芯片水准。这不是画饼，是六年千锤百炼后稳稳的技术底气。 说实话，这才是中国科技真正的蜕变，从跟风模仿到自主破局，再到制定全球规则，西方靠设备垄断收割全球芯片市场的时代彻底翻篇了。

这两天华为滔定律刷屏了，我刷了几十个视频，发现评论区吵的最凶的其实就两个问题，第一，硬件不行就搞系统优化，这不就是邪修吗？第二，既然这么牛，干嘛要公开攥手里卡别人脖子不香吗？今天咱们就好好 battle 一下这两个问题。 先说第一个问题，这不是斜修，而是绕过收费站换道超车。打个比方，造芯片就像建交通系统，电路是马路，信号是汽车。西方这些年的思路是不断把路修窄，路越窄，同样空间里能铺的马路就越多，同时跑的车就越多。但现在我们被光刻机卡住了，路修不了那么窄怎么办？ 华为的答案是，把单行道改成多层立交桥，这就叫逻辑，折叠路还是那条路，但车可以上下层同时跑，效率直接翻倍。 再比如，不同车有不同需求，跑车要极致速度，那就用先进制成给他修 f 一 赛道大巴要拉更多人，用成熟制成给他修宽马路，各走各的，互不耽误，这就叫易购集成与新力技术。有的地方车辆过于密集，一到早高峰就堵车怎么办？在这里建一个立体交通枢纽，向上要空间， 这就叫三 d 封装。到了节假日，大批车辆同步出发，那就强化全程智能红绿灯与交通调度，让数据流动更聪明，这就叫系统级优化与算法。所以你看，物理不足数学补， 数学不足系统补。先利用现有的硬件条件，把性能干上去再说。别管是小叮当还是皮卡丘，只要能抓住老鼠就是好猫。那么我们从此就不再突破芯片工艺了吗？当然不是， 华为是两条腿走路，一边继续死磕先进工艺，一边升级架构设计，用稍微落后的硬件实现与西方芯片相当的性能，保证现有需求。将来我们突破了三纳米甚至更小的制成，配上这套更先进的架构，性能还会再跳一大截。 再说第二个问题，为什么要公开这是杨某，而且是顶级杨某。第一，抢规则，摩尔定律快摸到物理天花板了，整个行业都在找新方向，这时候谁先抛出完整的替代方案，谁就能定义下一代标准，以前比谁的芯片几纳米， 以后比谁的信号耗时耗时套更短，标准一变，牌桌就换了。实际上英特尔、台积电也在搞三 d 封装和新力，但华为是第一个把这些碎片化的技术上升为一套系统化的定律，并且给出了完整的替代路径。如果我们不公布， 等西方厂家公布之后，相当于白白浪费了主动权。第二，挖护城河。华为已经为掏定律申请了上千项专利，如果未来整个行业都往这条路线走，就绕不开华为的专利池，既能当规则制定者，又能握住收费站。 第三，建生态半导体产业链很长，没有任何一家企业能包打天下，如果仅靠少数几家企业闭门造车，速度太慢，成本太高。 公开涛定律本质上是向全行业发图纸，下游厂商不用从零开始摸索，可以直接基于这套方法论设计，芯片 制造厂可以按时间缩微的新逻辑同步升级产线，设备商也可以针对性研发配套工具，最终目标是形成以华为技术路线为核心的国产半导体生态圈，打破国外对 e u v、 光刻机等技术的垄断，最重要的是， 公开这套架构，等于向全世界证明，面对西方封锁，中国芯片照样能追上来，这既是技术宣言，也是战略威慑。当然，抛定律能不能彻底改写格局，现在下结论还太早。 芯片这行当吹牛没用，最后还得用产品说话。而任何新产品和新技术，必然会存在这样那样的问题。我不是无脑吹华为，而是作为一个中国人，看到我们的技术人员在被封锁的绝境里还在死磕，还在找路的时候，我觉得他们至少值得一句尊重。

华为韬定律发布之后，一堆人都在吹啊，拳打韩国，脚踢日本，甚至一举将打破美国封锁。一大堆博主都在吹美国，吓死了，特朗普着急了， 可是你看看外国媒体，为什么基本没啥人报道呢？之前 d p c 上线的时候，特朗普、马斯克这些美国大佬纷纷是评论，可是现在一个被中国自媒体人吹成半导体革命的技术，在全世界一点都没有放弃波兰啊， 难道是外国大佬们都被吓坏了吗？我之前发视频说抛定率很厉害，但是不是什么改变行业的黑科技，因为啊，这个是全行业的共识，不是华为独创的。 结果呢，一大堆人在评论区骂我，说我是大侄子啊，说什么如果是美国公司发明的，我肯定吹上天。还有一些人说的更难听啊，我就不说了。 说实话，如果你稍微了解一点点半导体的技术啊，你就知道所有的半导体公司几乎都已经改变了路线，从单纯的拼制成变成三 d 堆叠了，那因为摩尔定律已经逼近极限， 现在啊，已经做到了三纳米，未来要继续往前走，难度越来越大，成本越来越高，所以必须走三 d 堆叠这样的技术思路，不是华为首创，而是全行业的共识，甚至在这方面的技术上，其实台积电也更加先进， 三星等等公司也同样可以干这个事情，而且也干得很好。对于中国而言，或者对于华为而言，啊韬定力其实 意义非凡啊，它可以让中国暂时在没有 e u b 光刻机的情况下，也生产出高性能的芯片，实际上华为上一代的芯片已经是类似的技术思路，这也是为何华为手机后来可以起死回生的原因了。 可是你发现没有，如果掏定律很牛，华为用的是 d u v 光刻机去堆叠就可以做出啊，一点四纳米的芯片，那个性能可是人家台积电三星可以用 e u v 光刻机去堆叠，那未来人家是用一点四纳米的芯片去堆叠起来，那性能将达到一个什么恐怖的级别呢？ 那为什么台积电三星现在不去走这个技术路线呢？因为人家有 u v 啊，人家不着急啊，而华为为什么着急用这个技术啊？因为他们没有 u v， 中国没有 u v 啊， 这逼着我们去尽快的升级这个技术。另外一点你要明白，芯片性能的提升，很多公司啊，外国那些公司都是挤牙膏一样的，从最早的哎电脑的芯片到手机芯片，它都是这样的，挤牙膏不会一次性提高太多的性能，不然以后怎么挣钱？ 他们只会每年更新宽带，提升一点点的啊，这样每一年就可以割一波韭菜。如果真的把性能拉满，一次性提升，你猜猜现在台积电啊，三星他们可以生产出什么高性能的芯片？不过现在没办法，在这个舆论环境下， 根本就不让人说实话，很多人都生活在那个赢麻了的理论体系下，只要你不支持赢麻了，那你就是敌人，就是坏人，你就是非我族类齐心比。实际上华为这次发布，他们自己都没有说遥遥领先，也没有说是行业革命那 那个何婷波他说到哽咽了，为什么？因为华为是很难很难才走到这个技术路线，他是一个突破封锁的意义？他不是说啊，我一出现我就遥遥领先了，我就全世界第一了，不是这个意义， 华为是一家非常好的公司，非常努力的公司，我非常欣赏华为，哪怕华为手机他其实性性价比啊，没有苹果高，但我家里所有的手机设备都是华为，现在录视频的这个手机就是华为的。 那比起你们用嘴支持，我是用行动在支持啊，比你们更有价值。我最痛恨的比其实不是你们这些网友，而是那些带情绪的博主。少有流量，他们说啥呢？他们明知道这是错的，他们还这么去说啊，为了流量，他们都可以说西方科技是朴切永的大点啊， 甚至还有博主说光刻机在永乐大典里面都有记载了，而且毛骨悚然的是，这样的言论竟然有庞大的市场，很多人都相信。所以啊，我为什么老是出来泼冷水呢啊？我宁愿被骂，我也要出来说真相，因为这个世界不能没有真相，只有情绪。 实际上，如果你再看深层次一点，为什么涛丁力一发布，然后就一堆博主出来吹，接着科技板块又一次暴涨，然后呢？第二天又爆跌？如果涛丁力这么牛啊，直接更新中国科技的力量啊，让我们遥遥领先，那为什么这个遥遥领先持续只有一天呢？难道第二天就不领先了？ 我再给你看一个数据啊，四月到现在三百九十七家公司发布这个减持报告，你减持上限是一千二百零二亿元， 科技真的有未来，为什么大股东都在套现啊，只有小股民一直在往前冲啊！大股东机构还有汪汪队，大家一起抱团，直接制造各种热点，收割你们这些迷之自信的小韭菜。 韭菜最大问题就是啊，他们总是相信自己能看到，而不去思考自己看到的事情的背后的真相。

上一期视频我们讲了华为发明的半导体行业的韬定律，那么华为的韬定律是什么？黑科技呢？能申请专利吗？答案是，不能， 我是攻克大叔理工视角看世界二零二六年的五月二十五号，在 i 一 一一二零二六国际学术会议上，华为正式发表了专业的论文，面向全球公开全新半导体底层规则。韬定律直接改写了芯片行业几十年来的发展路线。 一九六五年，摩尔定律问世，全球集成电路靠步段缩小空间尺寸，从微米级一路走到二十八纳米、七纳米，直到如今走到三纳米、两纳米，制成制成。半导体行业高速发展半个多世纪， 但芯片的缩小已经触及到物理的极限，漏电、发热、信号延迟问题越来越严重，单纯依靠缩小体积，这也很难提升芯片的整体性能。华为的超频率换了一个全新的思路，用时间缩微代替几何缩微， 压缩芯片内部信号的传输实验，优化整体持续效率，不用死磕极致极小的质层，照样能够实现性能的飞跃，带领半导体跨过摩尔电路的瓶颈，迈向全新的发展阶段。很多人疑惑，这么重磅的底层规律发明能不能申请专利呢？ 其实专利发明明确规定自然原理、工程规律、底层公式法则都不属于专利保护的范围，这类行业通用的理论属于全人类共享的知识，就和摩尔定律热流学公式一样，没办法被一家企业独占。 但是由此发展的专门技术是可以申请专利的。英特尔、台积电从来没有摩尔电力的专利，但也有光刻工艺、晶体管结构、芯片堆叠、电路设计等海量的专利，牢牢把住技术的壁垒。华为也是同样的玩法， 超电率、底层原理全球公开，而逻辑折叠、高速互联、持续优化芯片架构，这些落地的技术，全部早早地做好了专利保护。 底层理论开放共赢，核心技术牢牢自主，这才是大国科技的长远布局。最后问大家一个问题，华为这么重大的科技突破，靠资格获得什么样的顶级奖项呢？点赞、转发、收藏，助我上热门，谢谢！

听说昨天华为发布完掏定律，台积电、英伟达高管的茶杯都摔碎了好几个，是不是我们的芯片不再被卡脖子了？从昨天开始，我刷到一堆解读掏定律的，没几个说到点子上。 接下来我要讲的这些东西，涉及到半导体的行业内幕，视频可能不会存在太久，大家可以先下载再观看，如果有描述不严谨的，也请大家批评指正。 咱以前总觉得哈，做芯片就跟打游戏升级装备似的，你得有 uv 光刻机那个大炮才能轰出三纳米、五纳米。现在华为拍桌子说我没炮，但我照样能把阵地给你端了。你还真别不信，也别给我扣五脑锤的帽子，今天我就用大白话给你把滔对对这事掰扯明白。视频结尾和告诉你， 这玩意不是弯道超车，而是田忌赛马。掏定律那是有代价的。首先，到底什么是掏定律，咱先打个比方，比如中美各有一支车队，要比谁的赛车跑得快。老美说这还不简单，砸钱研发 v 十二发动机，马力直接干到两千匹，这叫摩尔定律，拼制成拼晶体管的大小。 可咱们呢，也想搞发动机，可咱现在没有最先进的机床， v 十二造不出来，按照以前的逻辑，那完了，忍说吧。但华为的滔定律就说了不对，从第一性原理出发，咱比的不是谁的发动机厉害，而是比谁先冲过终点线，谁的圈速更快。 什么叫时间缩微？就是说你跑完一圈需要一分十秒，这一分十秒里发动机做工只占一部分时间，还有换挡时间，过弯减速时间，轮胎空转损耗的时间等等， 老美把所有的精力都花在了缩短发动机那零点一秒上。华为说，我发动机比你差点是事实。当我换挡，从零点五秒缩到零点一秒，把过弯路线切到极致，把风阻降到最低，一圈下来我也能追上那零点四秒。 用在芯片上就是制成不行，我就在数据传输、缓存延迟、电路干扰这些地方下刀，只要最后预算出来的结果，那个时间跟你一样快，甚至比你快，我就赢了。那掏定律要怎么实现呢？不是叠被子，是逻辑折叠，具体怎么干，说白了就是把芯片摞起来。现在 amd 也有个叉，三 d 技术就是叠芯片。 amd 是 怎么叠的？它是在一个简单的储物间上面，叠一个复杂的大客厅。储物间没什么热量，也没什么噪音，好搞，等于一楼是杂物间，二楼是精装的大客厅，没什么难度。但华为干的是个什么事呢？它是在一个复杂的大客厅上面，再叠一个更复杂的大客厅，两层全是高精尖的计算单元。 你想想，俩客厅楼上楼下同时开派对，中间就隔了一层楼板，楼上蹦迪的震动，楼下说话的声音，全都串到一起了。这就是芯片里的电路噪音和发热。这东西拿到什么程度？拿到台机电英坦。不是说做不出来，而是人家有 euv 矿客机， 能把晶体管做起来提高性能，干嘛要费这个劲？就像你有起重机，你当然不会拿手搬砖了。那怎么办？只能练一指禅， 用更精密的键合技术，把这两层疯狂互动的客厅粘在一起，还得减少串音、发烫和漏电。而且最狠的是华为做的不是实验品，他是玩真的。 据说今年也就是 mate 九零就是要量产的双层复杂芯片，你想想这良品率得压到什么程度？这比在螺丝壳里做倒产还难。 而且大家以麒麟九零三零的性能作为参考，看一下预估的新麒麟的性能，那是直接起飞的，这玩意有没有缺点？ 有，而且几乎没有人给你讲明白，咱不能光吹牛，得说人话。我最烦的就是那种讲技术只讲优点的。缺点一，不通用这种掏定律优化出来的芯片，有点像给性能车换了个专跑牛尾的悬挂。你跑牛尾呢，是没有对手的，但是让你去跑沙漠越野的拉力赛，效率一定不高。什么意思？就是这种芯片为了特定的算力任务， 把传输缓存运算前接的一块优化了，他干这个活是超人，再换个别的算法，可能性能就会衰减。 缺点二，这不是替代，是补充。千万别信什么不用光刻机就能造出一点四纳米，那是捧杀，何庭波博士自己都没有这么说，抛定率是在你现有的制成下，通过堆叠和架构达到相当于一点四纳米制成的性能密度。 等哪天咱们国产的 uv 光刻机真出来了，两层先进制层芯片叠在一起，那才是真正的绝杀。但现在这只是田忌赛马， 我用我的上灯码，对，你的中灯码，不是直接碾压你的上灯码。缺点三，热热还是发热？两层计算单元一起烧，散热是地狱级的难度。手机不是服务器，你不能背个水泵出门，但是这种技术用在基站、车载或者 pc 上你就不用担心，散热性能是可以放飞跑的， 手机上要用那就得加风扇。最后咱说点实在的，有人说你华为搞这个不就是没 uv 光刻机给逼的吗？有什么可吹的？ 对了，逼出来的那才叫本事劳没有先进制程，所以他可以大力推砖，用更高的毛利继续砸新制程。咱没那个条件，但华为干了一件事，他把一条看似走不通的路，用最笨也是最聪明的办法给走通了。 这件事最大的意义不是说今天干翻了谁，而是等未来的三年、五年，咱们自己的国产光刻机从实验室里爬出来的时候，你就会发现，到时候咱不光有先进的堆叠和封装技术， 两层仙气的支撑叠在一起那是什么？那是核弹，是降维打击。现在华为干的这些脏活累活，包括那些电路噪音、散热难题，见核良率，都是给未来国产半导体的产业链练级的经验包。 这些经验别家有，可以选择不做，但华为没得选。所以不管你对华为这个牌子有没有意见，在这一刻，他在半导体上每砸出的一锤子都是实实在在，这口子撕大了，咱就再也不用看隔壁那谁的脸色了。

但是这里呢，我觉得一定要澄清的是什么，就是这个不是华为独有的一个玄学，其实是整个全球半导体行业都在往后摩尔时代在走的一个路径。最近网络上关于华为掏定律颠覆芯片规则的新闻很火， 有很多报道说华为不走西方老路，绕开芯片界的摩尔定律，用时间微缩代替几何微缩，未来甚至能够做到等效一点，四纳米的先进工艺制成。 那大家知道，我跟我先生呢，都是科班出身，学芯片的。所以我们看到这一类新闻，第一反应呢，不是先激动，也不是先泼冷水，而是会想三个问题，第一个问题，这件事情是真的吗？第二个问题，技术上说不说的通。第三个问题，他对于中西方科技竞争到底意味着什么？ 那么我们下面一个一个来讲，先说第一个问题，这件事情确实是真的，华为官网也发布了这个消息。二零二六年五月二十五日，在 i 戳 e i s c s 国际电路与系统研讨会上， 华为的何廷波发表了主旨演讲，提出了滔定律。这里呢，大家要注意，不是 pi， 是 希腊字母滔，在工程里面，我们经常用滔来表示时间长数。 华为官方的技术报导也说这个思路呢，是用时间微缩来代替单纯的几何微缩，就通过逻辑折叠等技术压缩信号传播的食盐， 提高晶体管的密度和系统性能。华为还说啊，过去六年，他们已经基于这一路线设计并且量产了三百八十一款芯片。二零二六年秋季的麒麟芯片也会率先采用 logic folding， 就是 逻辑折叠架构， 他们还说啊，二零三一年，高端芯片晶体管的密度预计会达到等效一点四纳米的制成水平。 好，这是第一个问题，消息确实是真的。那么第二个问题，技术上合理吗？那我认为呢，整体的方向是合理的。做技术的人都知道，半导体的性能确实不是只由晶体管有多少来决定的， 芯片里面真正消耗大量时间和能量的，很多时候不是单个晶体管的开关，而是信号和数据在芯片内部、芯片之间、服务器之间来回搬运这个过程当中所消耗的。 所以如果能够把关键的路径变短，那么性能和能效确实是可以提升的。这也是这一次华为掏定律的这个技术的重点，比如他们通过逻辑折叠缩短关键路径走线等等， 所以华为掏定律在技术上是说得通的。但是这里呢，我觉得一定要澄清的是什么？就是这个不是华为独有的一个玄学，其实是整个全球半导体行业 都在往后摩尔时代在走的一个路径。比如台积电就早就提出了一个三 d 的， 就是三维的 fabric， 强调芯片三维的堆叠，强调先进的分装工艺，强调折叠，把芯片当作一个小系统来做。 英特尔也早就提出了 forests， e b， r m 等等二点五维三维的芯片分装技术，目标同样是通过更加密集的，我们叫 die to die， 就是 芯片到芯片的连结来实现这个路径的缩短，延时的缩短和功效的提高。 所以我觉得必须实事求是的说，并不是只有华为想到了这一条技术路径。另外真正需要谨慎表达的是这句话，就是说华为不用先进制成工艺就能够做到一点四纳米，成本还更加低。那坦白讲，我个人认为这句话目前还不能这么说，这也是普通人最容易被误导的地方， 因为芯片它不是一个指标来决定一切的。你说等效五纳米，等效一点四纳米，到底等效的是什么？是晶体管密度，十分子的性能，是单位的功耗性能，是良品率，是成本？是面积还是实际的产品的体验，这些都不是一回事情。 所以技术人最怕的是什么？就是用一个漂亮的词，把所有的产品的体验，这些都不是一回事情。所以技术人最怕的是什么？就是用一个漂亮的词，把所有的产品的体验，这些都不是一回事情的全部意义。 华为韬定律的这个技术路线的公布，依然值得全世界华人感到振奋，我觉得它至少有三层的意义。 第一，它说明中国半导体确实在从单点追赶转向系统突围过去呢，我们总是盯着光刻机几纳米的制成节点，这很容易陷入别人定义的赛道。 华为这一次提出滔定律，本质上不是放弃先进制程工艺的追赶，而是在先进制程受限的前提下，尽量把系统工程能力发挥到极致。 第二点，它也说明了中西方技术的竞争已经从单点技术比拼进阶到整体系统组织能力的比拼了，其实这早已经就是趋势了。 台积电的强是制造工艺和全球生态的强，英伟达的强是 gpu， 是 他们的扩大软件生态和数据中心系统的强。那么华为现在走的方向也是把芯片、通信终端、服务器、 ai 集群、操作系统和产业链尽量打通，这是正确的方向。 所以，未来的竞争不会是一个芯片对一个芯片的竞争，而是系统对系统、生态对生态、供应链对供应链的竞争。 第三，华为掏定律说明了美国对于中国半导体的封锁确实在倒逼中国发展替代路线。这个呢，其实英伟达的创始人黄仁勋早就看到了这一点，他几个月前就提醒美国人，他说华为很强，美国对于中国的技术封锁会倒逼中国技术进步。果然被他说中了。 we should also acknowledge that huawei is one of the most formidable technology companies the world has ever seen we compete with this company they're formidable they're agile they move incredibly fast， we said if united states was not in china， china's ai industry would be set back， no absolutely has not happened as a result， their semiconductor industry has double， double double。 最后呢，我也想表达一下我的观点，我认为真正成熟的科技自信，不是听到一个突破就立刻沸腾，也不是看到差距就马上悲观。真正的自信是承认做这件事情很不容易，承认他有很多工程难关要去攻破， 也能够看到中国技术突围的价值和进步。同时还要能看清，全球半导体体系仍然高度复杂的 不是口号，而是十年、二十年持续做男士的能力和毅力。如果你也同意我的观点，请在评论区写同意两个字，我们下个视频再见。

老美做梦也没想到，他们花了十年砸了几千亿，本想把华为的高端芯片之路彻底堵死，结果华为反手甩出王炸，直接把整个芯片行业的桌子给掀了。就在这几天，华为半导体总裁何廷波公布了一项炸裂的芯片技术，叫做滔定律， 可以在不采用高端光刻机的情况下，制造出全球顶尖的芯片产品，直接把统治了芯片行业六十年的老规则给改写了。那么这项技术厉害在哪呢？说白了，过去这六十年，全球芯片行业玩的都是一套西方定死的规矩，叫摩尔定律。这套玩法很简单，所有人都卷同一件事，把晶体管越做越小， 你做七纳米，我就做五纳米，你做三纳米，我就做两纳米，谁能把尺寸压的更小，谁就是行业老大。咱们普通人买手机，张口闭口也是几纳米治虫，好像数字越小，手机就越牛。但是这套玩法早就玩不下去了，当晶体管逼进一纳米，接近原子大小的时候，就会产生量子碎穿效应， 简而言之就是漏电，电子在晶体管内乱窜发热，功耗根本控制不住。更夸张的是成本，建一个三纳米的金元厂要两百亿美元，全球能玩得起的就剩台积电、三星、英特尔三家了。而且最狠的是，这套规则的话语权全在美国手里， 他不让你买最先进的 euv 光刻机，不让台积电给你代工最先进的芯片，你就只能卡在原地，做不了高端芯片。之前华为就是这么被卡的， 所有人都以为没了最先进的质程，华为的高端芯片路彻底断了，结果谁也没想到，华为根本没打算跟着你的规则玩，你不让我卷尺寸，那我就不卷了，我换个赛道自己定规则。这就是前几天华为刚发布的掏定律。那么这个掏定律到底是啥东西？说白了特别好懂。 摩尔定律拼的是空间，把晶体管做小，让信号少跑点路，芯片性能也就越强。而掏定律换了一种方式，拼的是时间，不管尺寸多大，我让信号跑的更快就行。打个最通俗的比方，你把芯片当成一个超级大城市，晶体管是密密麻麻的楼房，电子信号就是城里穿梭的外卖员。 摩尔定律的玩法就是把楼房盖的越来越密，路修的越来越窄，就为了让外卖员少跑点路。但是现在路已经窄到不能再窄了，再窄电动车就撞墙了，而且盖这么密的楼，成本高的离谱，普通人根本玩不起。 那华为的玩法呢？我把整个城市的交通系统给你彻底优化一遍，修高架桥，挖地下隧道，重新规划红绿灯，把绕远的路直接给你打通捷径。 同样的路，同样的车，跑的速度直接翻好几倍。这就是韬定律的核心，时间缩微，不跟你死磕晶体管的尺寸，我死磕信号跑得快慢，把所有的延迟都给你压到最低。 里面最核心的黑科技叫逻辑折叠。原来的芯片，所有电路都是铺在一层平面上的，信号从这头跑到那头，要绕老长的路，光走导线就浪费了大把时间。现在华为把电路像折纸一样给你折成立体的两层三层， 原来要跑一百米的信号路径，现在上下楼穿过去只需要跑十米，你说信号能不快吗？而且最牛的是这套技术根本不需要什么最先进的 uv 光刻机，用我们已经成熟量产的七纳米、十四纳米制成就能用。过去六年，华为用这个思路已经偷偷量产了三百八十一款芯片，麒麟、鲲鹏、深腾。 咱们之前用的 mate 六十的芯片，其实早就用上了这套思路，华为给出的数据更吓人，同样的制成用了逻辑折叠晶体管，密度直接提升百分之五十三点五，能效提升百分之四十一，最高频率还能提百分之十三，说白了就是原来的七纳米芯片，用了这个技术，直接能赶上甚至超过传统的五纳米、初代三纳米的水平， 你说这狠不狠？你想想美国掐了我们这么久，卡的就是最先进的，制成卡的就是 euv 光刻机，结果华为直接说，我根本不需要你那玩意儿， 我用低端光刻机照样做出一样的高端芯片，你那封锁不就等于封了个寂寞吗？这就是在掀桌子啊。原来你定的规则，谁有最先进的设备谁牛。现在我告诉你，这个规则没用了，以后我们比的是谁的架构好，谁的系统优化好，谁能把信号的延迟压得更低。 消息一出来，整个行业直接炸了， a 股半导体板块全线暴涨，华鸿中兴直接拉涨停，资本圈都疯了，因为所有人都明白，这游戏规则彻底变了， 而且这还只是开始。今年秋天，华为就要发布全新的麒麟芯片，完整用上双层逻辑折叠技术。按照华为的规划，到二零三一年，基于掏定律的芯片晶体管密度能达到等效一点四纳米的水平。 什么概念？就是台积电、英特尔花了几千亿，要到二零二九年才能搞出来的一点四纳米。华为不用最先进的智虫，靠系统优化也能做到。 更重要的是，这是中国第一次在半导体行业自己定义了底层的规则。过去我们一直跟着西方的屁股后面追，人家说卷尺寸，我们就跟着卷，人家掐我们脖子，我们就没办法。 但是现在，我们不仅走出了自己的路，还给整个陷入瓶颈的全球芯片行业指了一个新的方向。因为摩尔定律早就走到头了，全世界的厂商都在头疼， 成本越来越高，性能提升越来越慢。华为的韬定率相当于给所有人开了一扇新的门，说白了，这就是中国人的智慧。你不让我玩你的游戏，那我就自己做一套新的游戏，让所有人跟着我玩。

华为海思的滔定律是不是吹牛逼，我应该能讲的很清楚。有人问了 grok， 也就是马斯克诺的那个 ai， grok 是 这么说的，他说芯片行业里用了十几年英伟达， amd， 苹果、英特尔天天都在玩的这些关键路径优化，逻辑重构，持续收敛 这些常规操作啊，集中打包了一下，然后郑重其事的取了个高大上的名字叫滔定律，再拿到国际会议上一宣布，仿佛中国半导体界就突然开天辟地了一样。 那这种说法呢？恨国党民也在疯狂的传播。举个例子，有 amd 的 三 d 对 叠，这个是把 sirram 缓存芯片对叠在 cpu 的 上方，或者有英特尔的三 d 分 装，这个是把计算粒心和基础粒心上下对叠好，那这里就有第一个混淆点了， 你说这些半导体企业有没有三 d 对 叠技术？有，但不论是 gore 的 回答，还是 amd 和英特尔的这个对叠技术呢？都是芯片与芯片之间的对叠，是一整个逻辑电路和另一个可能是内存，也可能是什么其他东西的芯片的 堆叠的分装。而华为的涛定律之所以开天辟地，堪称国产半导体的 deepsea 时刻，因为它堆叠或者说它折叠的是逻辑电路本身。我和各位观众一样，我也不是专业搞芯片的，所以我花了四五个小时在 ai 里排除了大量的虚假信息，通读了两遍和停播的论文原文，最终现在用两分钟的时间通俗易懂的总结给大家。 处理器是用逻辑电路来完成计算的，我们对他的要求就是尽可能的提高能力，密度就是相同面积下尽可能算的更多，算的更快。那么摩尔定律的意思很简单，就是把每个计算单元做的尽可能的小，然后呢，其他半导体公司的堆叠技术呢？其实是为了加速逻辑电路和外界通讯的速度， 或者说是在一个二维平面上去优化逻辑电路内部的通讯时间。但是他们的逻辑电路本身我们可以简单的理解为是一个二维平面化的。 那么华为对逻辑电路的折叠是手段而不是目的，并不是为了折叠而折叠，目的是要让芯片算的更快，快才是目的。那既然我没有最顶尖的光刻设备，在缩小单个逻辑单元的尺寸上我没有办法，那我就缩短逻辑电路内部每个逻辑单元之间的通讯时间。 我打个比方，现在你在一零一号房间，你的工作完成了，要交给二零六房间的同事，那现在的芯片设计，二零六和一零一在一个平面内，你走过去可能需要一百米， 华为呢，就直接把这个二开头的房间全部搬上了二楼，然后做了很多很多的楼梯，这个时候你从一零一到二零六可能只需要走二十米了，那你们的工作效率一下子就提高了很多。 当然这件事情非常难，非常非常难。比如你把哪些房间留在一楼，哪些房间搬到二楼，楼梯怎么布置？一楼和二楼每一个房间的位置怎么定才是全区的最优解， 这个需要极强大的软硬件一体能力，否则就很有可能出现设计失误。本来你从一零一比如说到二零一只需要走五十米，结果搬上门搬，搬到楼上以后可能反而需要走六十米， 这种情况在设计不当的情况下也是有可能的。所以何婷波在论文的最火原话翻译过来是这么说的，他说未来十年的工作范围已经明确，许多问题仍未解决， 没有任何一个组织能够独自应对。工具链标准、精准测试啊，设备的物理特性以及经济模型，这些都需要来自华为公司以外的伙伴一起贡献。因此，本报告既是一份来自该领域的报告，也是一份邀请。 所以回到最开始的问题，华为掏定律是吹牛逼吗？如果华为做不到，那就是吹牛逼，你管啥不管埋呗。这个思路形态，半导体公司不是没有想到过，只是因为确实太难了，做不到。在过去的几十年里，一直都是缩小体积更容易一些。 现在摩尔定律到天花板了，或者说进一步缩小体积已经没有意义了，那半导体就不发展了吗？肯定还是要发展的。那这个时候华为第一个站出来说，我们不卷体积了，我们去卷时间吧， 但是你要卷时间，就会有无数个难如登天的问题等着你，比如更复杂的光刻过程会导致极低的量率怎么办？比如两层逻辑电路之间怎么散热？ 比如我前面提到的，你怎么去设计通道和分层，去实现整体的计算速度提升这些问题的难度在以前可以说是比提高光刻机的性能更难更贵的，所以大家才会不约而同的去等这个阿斯麦出更贵的新款，而不是去做三 d 逻辑电路嘛。 所以华为到底做不做的出来？看今年 mate 九零的麒麟二零二六呗，丑媳妇总得见公婆。如果麒麟二零二六用落魄的工艺制成，能做出先进的性能，那就是华为真牛逼。那如果麒麟二零二六翻车了，那就是华为吹牛逼是真的还是吹的？我们秋天见。

摩尔定律正式被中国公司改写。五月二十五号，华为在 i e e 大 会上扔了一颗核弹。掏定律。摩尔定律搞了几十年，把晶体管变小，华为说，不，我们换条路，把芯片叠起来。过去几十年，全世界芯片行业都在卷一个数字，七纳米、五纳米、三纳米、两纳米， 谁的制成更先进，谁就更强。但现在，华为突然提出了一个新的半导体定律，叫做掏定律。 这件事的核心不是华为发明了一个新概念，而是它可能代表着国产芯片不再只跟着摩尔定律卷制成，而是开始寻找另一条突围路线。那问题来了，这个新定律到底是什么意思？它会带来哪些产业机会？对应到 a 股又有哪些公司可能受益？今天我们把它讲清楚。先说结论， 所谓掏定律，简单理解就是芯片性能的提升，不一定只靠把晶体管做得越来越小，也可以靠缩短信号传输的时间。这里的掏代表的就是时间长数，延迟信号传输效率。 过去芯片行业提升性能，主要靠把房子盖得更小，晶体管越小，同样面积里塞进的晶体管越多，竟能就越强。但问题是，先进制成越来越难。一方面，两纳米、一点四纳米这样的制成技术门槛极高，另一方面， euv 光刻机又被严格限制。 所以，华为现在提出的思路是，既然我们暂时不能在最先进制程上硬碰硬，那能不能换一个维度，不是单纯卷筋皮管有多小，而是卷数据跑的有多快，连接有多短，系统协调有多高效。这就是韬定律背后的逻辑。 那它对产业链意味着什么？我认为最重要的不是芯片本身，而是三个方向。第一个方向叫做先进封装和高速互联。因为如果你要缩短信号传播时间，就要让芯片和芯片之间、板和板之间、服务器和服务器之间连接的更快、 更近、更高效。这就会带来三个直接机会，先进封装、 pcb 连接器对应到 a 股可以重点关注几类公司先进封装方向，比如长电科技、通富微电、华天科技、永曦电子，这些公司对应的是多芯片封装， chiplet、 易购集成， 简单说就是把多个芯片像搭积木一样组合起来，让它们协同工作。如果未来华为要通过系统级方式提升芯片性能，先进封装一定是绕不开的。第二类是 pcb 和封装基板，比如深南电路、兴森科技、沪电股份、盛宏科技。 为什么它们重要？因为 ai 服务器、交换机、超节点集群对高速 pcb 的 需求会大幅增加。以前大家可能只看单颗芯片，但在 ai 时代，真正决定算力效率的是整个系统芯片之间怎么连，服务器之间怎么连，数据中心内部怎么连，这就会让高速 pcb 的 价值量上升。 第三类是高速连接器和电缆，比如华丰科技、中航光电、瑞可达、电联技术、航天电器。 这类公司听起来没有芯片性感，但他们其实是算立高速公路的收费站，芯片再强，如果信号传不过去，系统性能也发挥不出来，抛定率强调的正是降低时延。所以高速背板连接器、高速电缆、服务器连接方案会成为一个非常关键的环节。 第二个大方向是光通信和光互联。这个方向也非常关键，因为当 ai 算力集聚越来越大，传统电信号连接会遇到瓶颈，数据中心内部未来会越来越多使用光模块、光芯片、归光方案，对应到 a 股可以看中，继续创 新、益盛、天福通信、光讯科技、元杰科技、世家光子、长光、华新。这条线的逻辑很清楚，华为强调超节点，强调系统及互联，最终都会增加对高速光通信的需求，尤其是八百 g、 一 点六 t 光模块以及硅光激光器，这些方向都可能首意。 所以如果说芯片是大脑，光通信就是神经系统， ai 集群越大，神经系统就越重要。第三个方向是国产半导体底座抛定率不是一个孤立概念， 它背后需要 e、 d a。 设备、材料制造、测试、整套国产半导体体系支撑。比如 e、 d a 方向可以关注华大九天、盖伦电子、广利威、新源股份，因为复杂芯片设计、先进封装系统及协同都离不开 e d a 工具。 半导体设备方向可以看北方华创、中微公司、拓金科技、华海青科、新源微、圣美上海。材料方向可以看安吉科技、互规产业、雅克科技、顶龙股份、南大光电、江枫电子。 这些公司不是最容易短线爆发的，但它们是国产半导体长期自主可控的底层资产，如果华为这条路线真的持续推进，最底层的设备材料 e、 d a 一定会长期受益。 最后还有一条线，就是华为升腾和 ai 算力生态，韬定律和华为的升腾鲲鹏超节点、零渠互联很可能会被市场放在一起理解，对应 a 股市场，会关注神州数码、拓维信息、软通动力、润和软件、四川长虹、恒维科技、高新发展。 但这里要提醒大家，这一类公司里面，概念弹性很大，但业绩兑现差异也很大。有的公司确实参与华为生态，但相关业务占总额收入的比例不一定高。所以不能只看华为概念四个字，还是要看三个东西，第一，是否真的有订单。第二，业务占比有多高。第三， 毛利率和利润能不能兑现。所以总结一下，华为这次提出抛定率，真正重要的地方在于，它可能代表国产芯片从单点制成追赶转向系统级性能突破。过去我们问的是这颗芯片是多少纳米， 未来可能还要问它的封装效率有多高，芯片之间连接有多快，系统协调能力有多强，整套算力集群的食言有多低。对应到 a 股，我认为可以分成三层看，第一层，短期弹性最强，先进封装、高速 pcb 连接器、光通信。 第二层，中长期确定性更强。 e d a， 半导体设备、半导体材料。第三层，主题热度最高，华为升腾、鲲鹏、超节点生态。但最后一定要记住一句话，概念是第一波，订单才是第二波，业绩才是最终答案。 抛定律会不会成为国产半导体的新拐点，现在还不能下定论，但可以确定的是，这条路线如果持续推进， a 股里真正受益的不一定是最会讲故事的公司，而是那些卡在关键环节、有真实客户、有真实收入、有技术壁垒的公司。这才是我们接下来最应该盯紧的方向。如果这期视频对你有所帮助，可以点赞关注我的账号，我会持续分享更多内容，我们下期再见！

华为这回真掀桌子了啊，掏定律都听说了吧，华为昨个最新发布的技术，那这技术有多牛呢？哎，就这么说吧，以后全球的芯片产业到底该怎么发展？可能啊，都得按华为说的来了。 那啥是掏定律呢？要想搞起这事，您得先知道什么是摩尔定律。这摩尔定律啊，是一九六五年英特尔的创始人咯噔。摩尔提出的 大概的意思呢，就是说，芯片越多越小，性能越来越强， 价格呢，还越来越便宜。再直白点说，就是每隔一年半，芯片的性能能直接往上翻一倍。而这个摩尔定律已经统治了全球半导体产业整整六十年了。在过去的六十年里，全世界的芯片企业都在按这个定律来办事，台机电按这个定律做代工， 英特尔按这个定律做芯片，英伟达按这个定律做 gpu， 阿斯曼按这个定律做光刻机。总之啊，所有人都相信一件事，就是把芯片上的晶体管做的越小，那就越牛逼。 小怎么了？小就不能满足你了吗？但现在的问题来了，这晶体管还能再小吗？理论上依旧可以，但实际上，目前人类的技术已经快到极限了。今天的一块三纳米芯片，上面的晶体管已经小到只有十几个原子那么宽，再小下去的话，那里边的电子就会乱窜， 导致发糖漏电，性能直接就崩了。所以这个的学名呢，叫做量子效应，也就是当晶体管小到一定程度时，电子就会从晶体管里穿墙跑出来。这就好比是你跑了一个一百米田径，人类的极限是伯尔特创造的，九秒五八，您就算再怎么练，再怎么持行为记，再怎么改进跑行， 你也跑不进九秒以内。这不是您不够努力，而是这人类的身体物理极限就摆在那了，芯片呢，他也是一个道理，晶体管已经小到十几个原子的宽度了，你要再小下去，那电子就控制不住了。所以业内管这个叫做摩尔定律失效。而比物理极限更现实的问题是，再小下去，那钱也扛不住了。这摩尔定律以前为什么灵啊？ 每一代智能升级，性能不仅能涨一倍，成本还能跟着往下降，比如说这七纳米变五纳米，性能涨了不说，单位的成本反而还降了。但现在呢，这个规律失效了，芯片再往小了做，成本则会变得越来越贵。所以现在全球的芯片产业都被摩尔定律给卡脖子了。可这时候呢？哎，华为站出来了，说，咱不行，换个赛道吧。 于是乎就有了滔定律。那这滔定律又是啥呢？这滔啊，是电路理论的时间长数，代表信号在芯片里切换一次需要的时间，所以你可以理解为这滔越小，信号就跑得 越快，这样芯片的性能就会越高。所以咱们简单对比一下啊。这摩尔定律呢，是把晶体管做小，让信号跑的距离变短。而且掏定律呢，他不再死磕距离了，他玩的是让信号，怎么想办法跑快点？那怎么能让信号跑快呢？哎，这第一招啊，就是换材料。以前的信号呢，是在芯片里的硅片上跑， 硅片就是信号的跑道，但硅这玩意呢，是个半导体，所以这条跑道跑起来就没那么丝滑。而现在华为不用硅当跑道了，改用了一种新的晶体管架构，这样信号在里边跑的时候，阻力就会变得更小，相当于是把以前的乡间小路换成了柏油路。 而第二招呢，就是三维集成，就是以前的芯片啊，都是平铺在一个面上，就像在一块地上盖了一间平房，四合院一样。但现在呢，华为把这些个平房给落起来了， 这不就把平方便楼房了吗？两块芯片一上一下，用最先进的服装技术把它们连在一起，这样信号也不用跑很远，距离也缩短了，性能他也跟着上去了。因此，华为提出的这个偷定律啊，一句话总结就是，以后芯片的发展方向不是在死磕两纳米、一纳米， 而是要把七纳米、五纳米的芯片，用系统级的优化和先进的服装技术做成一个性能更强的集成芯片。那这件事更深层的意义又是什么呢？哎，这可不仅仅是技术突破了， 而是规则制定权的争夺。你看啊，在过去的一百年，全球科技产业的规则基本都是美国人定的，摩尔定律是美国人定的规矩， windows 操作系统也是美国的规矩，安卓美国的， ios 还是美 国的。而咱们中国呢，在过去的几十年里，一直在做一件事，那就是在别人定好的规则里做的比别人好，可不论咱怎么好，咱不是还得遵守别人定的规矩吗？ 这滔定律的意义就在于，这是中国企业第一次在全球半导体领域提出了一个新规矩，这个新规矩不是追上去，而是咱换条路。你不是开我 euv 光刻机吗？那我就不跟你比这个制成缩小这条路了。所以这规矩是谁定的？那钱啊，就往谁兜里留， 产业就会往谁那靠。今后华为说以后都要按掏定律规矩走，那就是咱们定标准，定接口，定路线图，全球的产业链就得按照咱的规矩来，我的规矩就是规矩。所以这个故事告诉我们，当别人把你往前走的路啊，全都堵死的时候，你就剩下两条路了， 您要不停下等死，您要不就得换条路接着走。这叫什么呀？这就叫走自己的路，让别人无路可走。

朋友们都看到华为发表的那个韬定律了吧，我看到有些博主把这事夸的吐沫星子横飞，镜头都给糊住了啊。有些博主呢，在那猛踩，觉得这事太玄乎， 可能是对这家企业某一些板块的业务看不顺眼啊，然后恨污极污，我这频道的观众还是有很强的独立思考能力的啊。 我觉得咱们应该先弄清几个问题，这个掏定律是其他国家在研究的主要方向吗？依靠这个定律的先进芯片的制造会遇到哪些困难呢？ 还有，这事真能让咱们实现弯道超车吗？如果你觉得这期视频有价值啊，希望你点点推荐，让更多的朋友看到啊。 很多博主都已经说过这个掏定律的概念了，我就不重复了啊。我想提醒你一点，咱们研究这玩意很大程度上也是因为先进制成的芯片制造长期被卡脖子，这是个事实，大家应该都认同吧。在这个背景的基础上啊，咱们逐一看这三个问题啊。 第一，三条分岔路啊！从全球来看，半导体行业早就已经陷入了制程焦虑，传统的摩尔定律正在逼近物理和经济上的双重极限。 面对这个困局呢，全球的科学界和产业界实际上分裂成了三条主要的技术路线。第一个是前沿派，试图放弃硅基材料，换上新材料， 继续死磕一纳米甚至是零点二纳米的原子级几何缩微。这条路线理论上限高，但是依然呢极度的依赖天价的新型光刻设备，所以重金投入研发的还是像台积电这样的有技术底蕴的企业。 第二个呢，是暴力派，他们不切割晶元，直接把整张十二英寸的晶元啊，做成一颗超大芯片来提供恐怖的算力。但是因为体积大，功耗高，不可能放进手机或者是汽车，只能放在特定的机房里，比如特斯拉的 dojo 项目，就准备用这样的芯片来做他们的超算集群。 第三个是折叠派，属于一个在两千年代就被国外提出的技术路线图的一个分支啊，这算不上是咱们的全新发明， 但是华为呢，结合了自身的全站能力，在前两种路线受限的环境下，被迫进行了这种工程实践。第二可能遇到了问题，任何物理定律啊，要从论文走向大规模商业化，都必须经历残酷的工程拷问。掏定律要真正实现全产业链的普及啊， 华为的前方至少横着三座大山。首先就是散热问题，二维芯片本来就已经是发热大户了， 当多层晶体管在三维空间中重叠在一起的时候，中间层的热量啊，将很难被传导出来。 如果散热材料和结构无法突破，折叠电路省下来的那几皮秒的信号延迟，会立刻被芯片过热导致的被迫降频给无情的亏回去。其次呢是制造量率和工艺复杂度，这种芯片制造难度啊，一点也不比现在的三大米小，初期的量率可能很低， 成本控制的压力也会非常巨大。最后是生态和工具链的阵痛。过去几十年来啊，全球工程师使用的设计软件、测试机台，还有英伟达的库达软件生态全都是基于二维平面布线逻辑建立的，那走向三维空间，意味着整个国产供应链必须伤筋动骨的修改模具、 重构底层算法，还得置换标准，这需要巨大的资金和时间成本去沉淀啊。那第三，能弯道超车吗？ 咱先说积极的意义啊，如果华为在今年秋季的新一代麒麟芯片以及未来的算力芯片上成功把这套理论商业化， 我觉得最核心的意义啊，是让现在国内那些非先进制成的芯片产线，也能产出等效性能逼近三纳米甚至一点四纳米的高端芯片，这就直接盘活了万亿规模的本土产能。那至于弯道超车呢？我觉得咱们还需要保持客观的判断力啊， 华为的这条折叠路径更接近换道并跑，或者在特定领域形成差异化优势，而不会直接实现全面超越。全球半导体竞争是多维度的， 包括制程能力、制造规模、生态完整性和标准影响力，这些在可预见的未来都会依然掌握在海外巨头手中。所以朋友们啊，客观看待，独立思考这事没有那些博主说的那么一文不值， 你觉得呢？欢迎在评论区留下你的观点，大家一起讨论啊！如果你喜欢我的科普视频啊，可以到抖音精选看个够啊， 里面都是跟我一样的优质博主，抖音精选条条都是宝藏视频，强烈推荐给我的粉丝朋友们下载观看啊！好了，今天内容就是这些，别忘了点赞和关注我的频道，支持对我非常重要，我们下期再见吧！

今天啊，我就用我自己所学到的，用最直白的话，能够让大家听得懂的话，来给你把它一次性的 争取讲透，让你们所有的外行你们都听得懂。那么首先呢，我就给你们把什么叫掏定律，我们从我们过去从来都没有听说过， 而且这个字啊，都很生僻，那我们一般的只只知道韬光养晦，韬略知道这个韬，但是这个字在这里是什么意思呢？其实在这个地方对应的是 希腊的一个字母 y 形像 t t， 希腊的字母在这里它就念韬。那这个在半导体，在电路里面，在电路里面它是一个特殊的名词，专门是指使 时间长数，就这个 t 啊啊，在电路里面是时间长数，哎，意思就是说这个是 那信号在芯片里面传输，那切换的快慢的时间就是这个 t， 如果 t 越小，这个 t 越小，信号呢就跑的越快，芯片的性能就越好，效率就越高，那 就越省电，哎，那么在华为在公布的这个掏是什么意思呢？掏系统，掏战略，掏系统，中文里面这个掏是韬光养晦，韬略是指 厚积薄发。那大家都知道，我们的华为公司在最近这些年呢，招收了西方以美国佬为首的西方国家的 极限的打压，华为的不张扬，他们沉下心来默默的攻关，他们在很多年的时间默默的研发，那终于发明了这个 全新的系统，打破美国西方那他们在半导体领域的垄断，那就发明了这个套定律，套系统核心是什么呢？核心就是一句话，用时间换空间，用时间换空间。朋友们，过去六十年， 全球的芯片呐，都被有一条老路啊，捆死，绑死，那这个就是什么呢？就是摩尔定律，摩尔定律 那几个字就是芯片半导体行业有一个摩尔定律，那就是有个叫摩尔的人，他总结出 半导体研发的一个规律，就是在过去六七十年呢，这个芯片的啊，这个性能，每十八个月到二十四个月之间，芯片的性能就提升一倍，就是这个意思，那这叫 摩尔定律，过去六十年都是遵循这样一个定律，所以说后来的这个这个芯片呢，要提升性能的话，就要靠缩小尺寸 提升性能。那么这条路大家注意，这条路走到今天就是摩尔定律已经走到了头，因为他的尺寸呢就越来越小，像原先是二十八拉米以上，现在到二十拉米，那 十三纳米、八纳米、七纳米、六纳米、五纳米，现在搞到三纳米，还要搞到二纳米，所以这个尺寸越来越小，那么这个物理上面，物理定律里面就走不通了。那么这个顶尖的支撑还必须依赖 高端的设备，这个高端的设备呢，就是荷兰的阿斯麦的光刻机，但是呢我们又买不到对全世界封锁，我们中国人就根本就买不到高阶层的最尖端的光刻机，所以如果按照这个，如果按照这个方向继续发展下去， 我们就我们整个中国的这个半导体行业就陷入一个死局，那就会没有未来。华为的套定律，大家注意，它就是 跳出了这个死局，他怎么做的呢？他就是彻底的放弃，越做越小的这个老路，他不时刻自成，哎，不依赖封装设备，转而用什么东西呢？用时间的微缩，用时间的缩微啊，用时间的那缩微 来替代几何的缩微，那说白一点就是用时间换空间，你像那个手机里面的那个芯片，那越做越小，这个这个容量越来越大，晶体管越来越多，所以这个这个这个加工的难度就越来越大。那么现在呢？华为他就放弃原来的这个路，用时间换空间， 那简单的说啊，反正我也不懂啊。我也是今天学，先学先卖，讲错了，你这个人，你这看 看豆包念的，他就要有水平，白天看豆包，白天看了，晚上就讲，要讲出来，你知道吗？哪个人愿意看到你念呢？要讲要讲的灰深灰色，这个就是不靠缩小芯片，而是重构电路设计，折叠逻辑架构，折叠逻辑架构， 信号传输的路径压缩到最短，让电子的信号跑得更快，延迟更低，用我们的成熟可控的制成，照样能够制造出世界顶尖的性能 和密度。这个很多人呢？普通人，很多人就以为这是普通的芯片的芯片的，那封装上面的优化其实不是，那这个普通的封装只是把芯片 拼起来。套定律啊，他是从底层的逻设计的逻辑，彻底的重构，是推翻旧体系，建立新规则，不是小修小补。那我问大家套定律现在是纸上谈兵，是在设计当中，是在预想当中，还是已经 那应用了？有没有应用成果？朋友们，这个华为的套定率有没有用？用了几年？你知不知道？有没有用？用了几年？华为的套定率替代 什么七纳米、三纳米的芯片应用了几年了？那已经用了六年了，六年三百八十一款 商用的芯片全部量产试验成功了，而且是我跟你说是实打实的 成熟的技术。哎，任老爷子啊，华为的这些高管呢？你们怎么这么牛逼啊？你们这么好的技术，怎么在中国用了六年，我们所有的中国人都不知道啊？你知道吗？就华为已经把这个套底率用了六年，三百八十一项商用商用的芯片全都用了， 我们都不知道知不知道？不知道的扣一，你不知道的扣一，你知道的扣二，反正我是不知道的，我不知道。华为这个套定律套系统 已经用了六年，用了三百八十一个项目，到现在为止，我们全中国人都不知道，只有华为的人知道，你不知道的扣一，您知道的扣二，都不知道，那么现在可以说这是 实打实的成熟的技术。亲爱的朋友们，那么这次何丁波啊，在公布这个消息的时候，他们的目标，他们的目标非常的明确，那就是 到二零三一年不再需要高端光刻机，荷兰阿斯曼的个光刻机，滚到一边去，你不是不卖给我们中国人吗？我们不要，我们就用华为的套系统，照样能够实现， 相当于一点是纳米的晶体管的密度，这个就意味着美国西方的技术的封锁彻底的失败，我们中国人也不用再去被动的追赶 光刻机，阿斯曼亚的光刻机，我们完全可以用自主可控的掏战略，掏系统，打破高端芯片垄断的这个壁垒。亲爱的朋友们，你们知道吗？这是一个具有非凡战略意义的一件大事， 了不起，任老爷子，了不起，往大了说，这是中国科技的历史性的转折点，过去全球科技的基础的定律，行业的规则完全由西方来制定，我们中国人的指定只能 那跟跑，我们完全受到他们的限制。但是现在的华为发布的掏战略、掏定律、掏系统， 是全球第一个由我们中国的企业提出，并且经历了大规模的商业应用的，已经得到了验证的，能够主导未来芯片走向的 基础定律。聪明的用时间换空间，说白了就是你搞很小的晶体，管，你好，你搞非常小的芯片，那你提高你的运算效率，我呢？用时间换空间，我让你这个反应的速度更低啊，速度更快，走的时间更短， 用时间换空间，就这个意思。那亲爱的朋友们，从今天起，芯片行业的下半场不再是西方定规则，我们中国人跟着走，而是我们中国人，以华为为首的 高科技企业，我们开辟了新赛道，引领行业未来的发展方向。这些年啊，华为承受着极限的 这个前所未有的打压。涛定律的出现，应该说不只是一项技术的突破，我们更向世界证明，外部的封锁 锁不住中国的创新，全球的半导体的格局将就此改写，我们对我们的伟大的华为，我们要伸出大拇指。

新闻都看了吗？什么新闻呀？华为发布的这个掏定律，哇，这是一件足以改写人类科技史的大事。 我敢说，十年后回头看，这一天会被刻在半导体产业的里程碑上。哇，这几天哈，华为当着全球所有顶尖半导体科学家的面，正式发表了掏定律。 太牛了，这不是什么学术论文的自娱自乐哦，嗯，这是中国第一次在全球半导体领域亲手写下了指导整个产业发展的游戏规则。 过去整整五十年，全世界的芯片那个公司哈，都只有一个信仰哦，那就是摩尔定律。所有人都在同一条跑道上拼命往前冲，比谁能把金片晶体管做的更小， 从二十八纳米到十四纳米，从七纳米到三纳米，一路卷到了原子级别，但现在所有人都撞墙了。嗯，而且是两面铜墙铁壁， 一面是物理墙，晶体管再小下去，那电子呢，就会像漏水一样，直接就穿墙逃跑了。量子碎穿效应会让整个芯片彻底失效。 那另一面呢，就是经济强了。嗯，建一条三纳米的生产线要烧掉两百亿美元。哇，那贵到连台积电都要掂量掂量了。对，那说白了哈，摩尔定律早就已经是一具实体了，只是没有人敢公开念倒刺而已。 整个行业都陷入了前所未有的焦虑，美国人卡着光腚，日本人赚着材料，韩国人拼的老命卷制程， 所有人都在原地打转，谁也不知道下一步该往哪走。对，就在这个啊，所有人都绝望的时刻，华为站出来说了一句话。什么话呀？这条路走不通，那我们就换一条路走。 哇，这就是逃定律最可怕的地方，他根本就不是在原来的赛道上跟你比谁跑得快，嗯，而是直接换了一个你连管都管不着的新赛道哇，摩尔定律讲的是几何微缩，比谁把房子盖的更小。 而逃定律讲的是实践，所谓比谁让房子里的人跑得更快， 那用一个最通俗的比喻哈，嗯，以前呢，大家都在比谁能把城市的路修的更窄，楼盖的更密。 那这样的话，车呢？从 a 点到 b 点的距离那就缩短了呀。对，但现在路呢，已经窄到连车都过不去了，楼也密到没办法再盖了。是的，那华为的思路是什么呢？是啥？ 不修窄路，直接修高架，建地铁，优化整个交通系统？太牛了，那辆车呢，跑得更快，照样能提升整个城市的运行效率啊。嗯，而现实哈，这一切的核心技术就是逻辑折叠。 传统芯片的晶体管啊，都是平铺在一个平面上的，那信号呢？从东跑到西，物理距离摆在那里了，再快他也有极限啊。嗯，华为的逻辑折叠盒相当于在芯片里盖了一座摩天大楼， 把原来平铺的晶体管立体折叠起来，信号不用横着跑几毫米，直接就竖着穿透了走线的距离。断崖式的缩短， 时间延迟被大幅的压缩了。这不是什么 ppt 上的科幻概念哦。嗯，这是已经被时间验证了六年的成熟技术了。 何婷波哈在台上轻描淡写的说出了一个让全世界都倒吸一口凉气的数字。什么数字？三百八十一款哇，过去六年，华为基于超定力已经设计并量产了三百八十一款芯片， 覆盖了手机、服务器、通信等各个领域，当全世界还在实验室里为三纳米、两纳米真的头破血流的时候， 华为已经用一条全新的技术路径，把几百块芯片塞进了千行百业的产品里了。你以为人家在被制裁躺平？不是，人家在你看不见的地方把整个桌子都掀了。哇，那更狠的是好。嗯，华为给出了时间表， 今年秋天，全新的麒麟芯片就会正式发布，这将是全球第一款完整的采用逻辑折叠技术的手机芯片。 而到二零三一年，基于涛定力的高端芯片晶体管密度将达到一点四纳米制成的同等水平。 一点四纳米是什么概念？目前地球上最先进的量产制成还卡在三纳米到两纳米之间。一点四纳米是所有西方巨头的梦中情人啊。嗯，离落地至少还有五到十年的差距。 但华为说，不用等光刻机突破，不用看任何人的脸色，我们从另一条路直接杀到了同样的终点，这才是真正的降维打击哇。封锁的前提是什么？ 是啥？是你要走在人家的路上啊？嗯，但人家根本就不走那条路的时候，你直接就砸下几千亿美金的打造了所有封锁卡口，瞬间就变成了一堆废铁了。 这不是绕着制裁走的小聪明，这是从底层重新定义芯片演讲逻辑的理论革命。 他不是告诉你哎怎么去唯独下苟活，而是告诉你唯独本身已经没有任何意义了。对，发布会结束不到二十四小时，全球主流媒体集体刷屏，所有人都看懂了这件事的分量。 过去哈半个世纪，半导体产业所有的游戏规则都是西方定的，摩尔定律是美国人提的， 芬菲特是美国人发明的，光刻机是荷兰人垄断的。中国企业从来都只有学习的份，没有定义的份。是的，但今天不一样了， 华为在 i e e 这种国际顶级的大脑正式发表了一个新定律， 这不是关起门来自嗨哦，嗯，这是当着全世界的面说，新规矩我来定，而这背后，是整个中国半导体的价值重估。 过去哈，炒华为的概念股，炒的是国产替代，是补短板。但现在逻辑彻底变了，现在是跟着华为一起定义新规则，开拓新路径。 那真正的机会啊，已经从传统的质层突破，大规模的迁移到了架构创新、先进风装、新型材料和国产 e d a 上了。 从芯片设计服务的星云股份、灿星股份，到先进丰登的长电科技、丰富微电，再到散热材料的有源粉材、华海诚科，以及国产 eda 的 华大酒田、广利微，整个产业链都将迎来一次前所未有的爆发。 今天的华为，用掏定力完成了三件事情，第一，理论颠覆，从空间到时间，为撞上物理南墙的半导体产业开了一扇全新的窗。 第二，实战碾压，三百八十一款量产芯片加秋季即将发布的麒麟芯片，用实实在在的产品告诉世界，这不是科幻小说。 第三，格局重构，中国企业第一次站到了半导体理论创新的最前沿，从规则的接受者，变成了规则的制定者。芯片战场打了半个世纪，一直都是别人定规矩，我们跟着跑， 但今天，规矩的币第一次握在了中国人手里。

华为掏定律等于抄袭国外三 d 堆叠？全网谣言揭穿，别被带节奏，二者根本不是同一技术！最近全网吵翻天了，一边是全网热议华为掏定律， 麒麟二零二六直接对标英伟达高通国产芯片弯道超车。另一边无数网友疯狂质疑，什么掏定律？说白了就是国外玩烂的三 d 堆叠，换个名字包装一下，本质就是抄袭套壳，根本没有原创技术。两种声音吵得不可开交，甚至很多数码博主都在带节奏，说华为只是捡别人十几年前剩下的技术。今天我不讲空话，不玩概念， 只用硬核底层逻辑，一次性把真相扒到底，到底是改名套壳，还是真正的国产颠覆性突围？听完这条你全明白。 首先不可否认，三 d 堆叠二点五 d 先进封装确实是国外深耕了十几年的成熟技术，英特尔、台基顿、三星早就大规模商用，靠堆叠芯片缓存内存提升算力，这套方案国外确实玩的炉火纯青。也正因为都带堆叠两个字，百分之九十的网友直接把两者划等号，这恰恰是最大的认知误区， 大家一定要死死分清。国外传统堆叠和华为掏定律根本不是一个维度的东西。国外的三 d 堆叠先进封装，核心逻辑是成品堆叠，简单直白讲，他是把已经完整生产好流片完成的芯片内存、缓存像堆积木一样上下拼接组合在一起， 它的底层前提依然高度依赖三纳米、五纳米的先进制成，离不开 asmel 的 uv 高端光刻机，只是在做好的成品上做物理叠加，优化芯片本身的架构逻辑计算方式十几年都没有本质改变，本质上是在原有隧道上改良升级。 而华为的韬定律完全是降维式的底层创新，它根本不是成品拼接，而是芯片内部架构计算逻辑的垂直折叠重构。不是把做好的芯片堆起来，而是直接从芯片设计源头重新定义晶体管排布重构计算路径，压缩信号传输距离， 通过架构优化直接实现普通 dv 光刻机就能做出等效三纳米级别的算力性能，彻底绕开国外光刻机先进制成的技术封锁。一个是在别人定好的赛道里拼积木做改良，一个是直接换掉隧道重构底层逻辑，实现颠覆性突破。 两者的技术原理核心壁垒，实现路径天差地别，根本不存在照搬抄袭一说。国外堆叠是物理层面的拼接，华为韬定律是逻辑层面的革命， 这也是为什么麒麟二零二六能用普通光刻机就实现了对标高端旗舰芯片的算力。不是国外技术不行，是华为换了一套全新的技术逻辑，直接弯道超车。 网上那些带节奏说套壳抄袭的，要么是根本没看懂底层原理，要么就是故意带节奏忽略最核心的架构创新。所以问题来了，看完硬核拆解，你觉得华为掏定律是网友口中的改名套壳，还是咱们国产芯片真正打破国外垄断的技术突围？懂芯片懂技术的朋友，评论区留下你的真实看法。

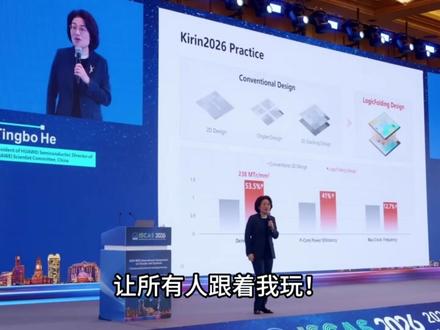

今天，咱们必须得好好聊聊一件真正能载入科技史的大事。就在今天上午，华为在一个国际顶级的电路与系统研讨会上，正式发表了一个叫掏定律的新理论。 千万别觉得这只是个学术概念，这可是中国在全球半导体领域第一次提出指导产业发展的核心原则。说白了，过去几十年，全球芯片产业都是跟着摩尔定律走，也就是不停地几何缩微，把筋骨管做小、做小再做小，现在撞墙了，做不动了。 而华为提出的这条路，是要用时间缩微去替代几何缩微。这标志着我们从一个规则的跟随者，开始变成规则的制定者。 你可能会问，这时间缩微到底是什么？它到底怎么改变？芯片逻辑？很简单，芯片性能要强，关键之一是信号在里面跑得快、传得短。以前我们靠把晶体管物理尺寸硬生生缩小，现在这条路成本高得惊人，良率还难以保证。 那华为的思路是什么呢？我不死客物理尺寸了，我通过逻辑折叠这种架构上的创新，把整个系统的信号传播实验给压下来， 这背后是一个贯穿了器件、电路、芯片到系统的多层级协调优化。而且华为敢这么说，是有绝对底气的。过去六年，他们基于这条路已经悄悄摸摸，成功设计并量产了三百八十一款芯片。 今年秋天，全新的麒麟手机芯片就会出来，完整采用逻辑折叠技术。他们还预计，到二零三一年，基于掏定律的高端芯片，其晶体管密度能达到一点四纳米制成的同等水平， 不用最先进的集子外观客机，用系统架构的巧劲儿实现同等甚至更优的性能，这对投资者来说，意味着产业链的价值逻辑要被重塑了。有些朋友可能还盯着传统的制程突破，但真正的机会已经大规模转移到了架构创新、先进封装和新型材料上。我们一个个来看， 最直接立好的首先是芯片设计服务和 ip， 因为逻辑折叠是在设计层面，用架构换性能，这需要极强的设计能力。比如鑫源股份，它是国内半导体 ip 的 龙头， 现在深度绑定华为新架构芯片的设计服务，市场上都在传，华为近期通过它下单了三星的两万片晶元，对应一百万颗芯片，订单金额超过五十个亿， 这不是小数目。还有灿星股份，做一站式定制服务的，今年一季度的在手订单已经达到九点二二亿元。新架构渗透带来的设计需求正在持续释放， 接下来是掏定律落地最关键的一个物理支撑环节。先进封装、逻辑折叠，要把不同功能模块高密度集成在一起，必须用到二点五 d 和三 d 封装。这个环节的几个核心公司确定性非常高，比如长电科技，它是华为升腾系列 chiplet 封测的核心伙伴， 今年的相关营收预计能到八十到一百个亿，而且是四纳米 chiplet 的 独家供应商，订单都锁到二零二七年了。还有通付微电，它在升腾九幺零系列的二点五 d 封装里，份额超过了百分之六十。 它在合肥的基地，现在做了 h p m 产线，从满产后能占全球百分之十五的产能。当整个行业都在转向用架构和封装对冲智虫瓶颈的时候，这些公司的战略地位就一下子凸显出来了。我们再说一个容易被忽略但极具弹性的环节材料。 新架构对散热封装材料的要求是颠覆性的。比如有研粉材，它有一款新型散热铜粉，是跟华为合作，历时两年，专门为深腾芯片研发的 独家供应。这种材料的壁垒非常高，不是随便就能替代的。还有华海诚科，华为的哈博投资持有它大概百分之三的股份，它的颗粒状环氧塑封料已经进了深腾的供应链，完成收购整合后，它已经是全球环氧塑封料出货量第二的企业了。 当然，算力生态的合作伙伴是直接的赢家。韬定律的成果已经在申腾 ai 芯片上大规模验证。像华丰科技，它是商腾九五零及 atlus 三五零服务器里二二四 g 高速互联的国内唯一量产供应商，试占率超过百分之六十，哈伯也持有他股份， 这是实实在在绑定的。还有像润禾软件，它完成了底层软件站的迁移，率先推出升腾一体机，今年一季度净利润同比增长了将近百分之一百四十八，生态价值正在快速释放。顺着这条线，我们再把眼光放长远一点。 韬定律提出的多层级协调优化对整个芯片设计的方法论是颠覆性的，这给国产 e d i。 软件提供了换道超车的机会。以前我们跟着别人的工具和流程走，现在新架构需要全新的设计、仿真和验证流程。华大九天作为国内龙头，广利威作为华为哈伯投过的标地，它们的长线逻辑非常清晰， 所以各位朋友，我们不能再拿老眼光看华为产业链了。今天的华为概念股跟四年前可能已经完全不是一回事了。 过去的逻辑是跟着补短板做替代，现在是跟着一起定义新规则，开拓新路径。秋季麒麟新芯片的发布，将是滔定律技术实力的第一次公开大考，那会是产业链核心标的一次非常重要的价值重估窗口。

啥玩意？现在造芯片都不需要 uv 光刻机了？华为发布了一条半导体产业的新规律，叫做掏定律。这玩意要是在董王仿华的时候掏出来，那可真比当初雷蒙多仿华的时候，华为自研的麒麟芯片重新上市还要炸裂的多。为啥呢？ 因为如果华为的这个定律要是真成功了，美国在芯片领域永远不可能再卡中国的脖子了，甚至全球芯片半导体产业都要重新洗牌。大家都知道，半导体产业的核心就是摩尔定律，也就是芯片制成做的越小，性能就越强，不论是阿萨曼尔、台积电、三星还是英伟达这些半导体企业都 都是围绕着这个核心去做的。但是中国没有 euv 光刻机啊。所以华为提出了用时间换空间这条定律的核心思路是不再沿着摩尔定律把晶体管尺寸持续做小的单一路径去追赶，而是通过重新构建芯片的内部架构、优化系统设计和三维集成等方式，用成熟的制成实现先进制成的性能。 具体来说，就是要在七纳米工艺条件下，让芯片的实际算力和能效比达到甚至超过三纳米芯片的水平，用时间换空间，用结构创新代替工艺微缩，让芯片性能的增长脱离对 euv 光刻机的绝对依赖。这就等于是在半导体产业搞出了一条全新的道路。这个想法换其他任何一个国家提出来都有吹牛逼的嫌疑。 过去几十年，国际上并不缺少试图改写半导体行业规律的尝试，不论是材料创新，还是新型晶体管结构，亦或是缝纫机慢架构，许多实验室都有理论突破，但最终都未能撼动现有的产业格局。 最核心的原因就是半导体是一个高度藕合的长链条产业，单一环节的创新，如果没有设计工具、制造工艺、封装测试的全链配合， 就没有办法变成可量产的产品。一家公司可以提出一种新的芯片架构，但如果 e d a 工具不只是高效实现，经原厂没有专门的工艺调优封装技术无法匹配其互联和散热的要求，那么这个架构就只能停留在论文或者原型阶段。但是华为不光是有理论，而且是真的给出了技术方案。掏定律落地的核心技术体系 便是逻辑折叠。在这个基础之上，华为构建了贯穿器件、电路、芯片、系统四个层级的协调优化架构。华为二零二六年秋季即将面世的麒麟芯片将率先采用逻辑折叠技术。华为已经公开表示，预计到二零三一年，基于掏定律的高端芯片 晶体管密度将达到一点四纳米制成的同等水平，而台积电等晶圆工厂的目标也是在二零三零年左右实现一纳米芯片的量产。也就是说，在性能发展中，两条技术路线的进度是对齐了的。 也就是说，华为提出了新定律，并且给出了一套新的技术方案。我们的芯片设计工具 e d a 可以 专门根据这套技术方案进行优化。我们的芯片制造设备、厂商、生产工艺都可以进行优化。而且先进的封装技术储备充足，二点五 d 和三 d 封装芯片堆叠归中介层等能力 可以支撑把多颗功能芯片高密度集成，用系统级封装实现，等同于单片三纳米的性能表现。这种从设计、制造到封装的完整链条，可以在同一个目标下同步迭代，快速闭环，把理论上的定律变成生产线上的良率和出货。而且对于这些厂商来说，跟着华为的新定律走是真的能赚到钱呢。你想想， 我们的人工智能、机器人等前沿科技都需要高制成的 ai 芯片，这些我们买得到吗？现在我们七纳米的 ai 芯片功能就可以直接对标国外三纳米的了，关键是制造七纳米芯片的成本可能也只有三纳米的一半不到，低成本、高性能，你们的产品怎么和我们 pk？ 这将直接改写全球的采购逻辑，下游的服务器厂商、智能汽车企业、机器人产业没有理由拒绝这种高性价比的产品。市场一旦打开， 芯片设计企业获得可观的订单和利润，净原厂可以保持高产能和利用率，并贪薄研发成本，封测企业因为高密度封装需求的提升而增加技术溢价。 e、 d、 a， 厂商有持续的收入来迭代工具设备厂商看到清晰的需求牵引去攻克下一阶段的设备，整个链条上的参与者在商业上都是赢家， 这就形成了自驱的正向循环，让韬定律可以不断自我完善。更关键的是，中国是一个有着十四亿人口的庞大市场，美国已经限制了我们获取高性能的 ai 芯片，这就让国内的企业不得不去支持华为的韬定律落地美国对华半导体管制的着利点全都掐在先进制程这个命门，从限制 e u v 到禁止先进芯片代工，都是围绕着公益节点设墙。 一旦性能增长的驱动力从制程微缩转向架构的创新和系统优化，这堵墙就变成了马其诺防线，再也起不到限制中国算力发展的作用，美国对中国芯片产业的制裁就会彻底失败。而且中国拥有了和英伟达一样高性能的 ai 芯片，你觉得美国的 ai 产业还有机会吗？那么到时候受到影响了，可 就不只是半导体产业了。过去全球半导体的底层逻辑、设计范式、制造规范，几乎全部都由西方的企业和机构来定义，中国企业更多是在既定的框架内进行应用开发和工艺追赶。但韬定力不只是一项产品技术，它的背后需要一整套新的设计方法学、 新的一对一算法模型、新的工艺制成模型、新的工艺控制模型和新的封测接口标准。围绕着这条定律，华为必然会和国内产业链一起，构建一套从设计到量产的完整技术体系，并逐步形成事实标准。这是一次全球半导体产业的重新洗牌，华为在被美国制裁了七年之后，终于要开始绝地反击了。

这两天，半导体圈彻底炸锅了，华为直接扔出了一个原子弹，正式发布了半导体的超定义。啥意思呢？简单粗暴点说，华为决定不跟别人 死磕，把芯片做小了，什么七纳米、五纳米、三纳米，咱们直接换条赛道，不比谁更小， 就比谁能让信号跑得更快。过去半个世纪，全球芯片行业都在施舍摩尔定律，通俗点说，就是拼命的在指甲盖大小的硅片上绣花，为了追求产品更小更轻，只能把晶体管做的越来越小。 但现在这道快失灵了，再想下去，不仅会撞上量子碎穿漏电的物理强，引发严重的发热和逻辑信号失真， 而且建个先进制程的工厂，动着几百亿美金，简直就是吞金兽。除了台积电，三星这样的老牌头，谁玩得起？ 更扎心的是，因为众所周知的原因，阿斯麦尔不卖光刻机给大陆企业，这简直是把人逼到了悬崖边。就在重重困境当中，华为被逼出了刀山，迎光一现，搞出了个滔天利 用时间缩微代替几何缩微。为了让大家秒懂，我打个比方，传统芯片就像一座巨大的平面城市，电信号要从城东跑到城西， 必须走漫长又拥堵的地面道路，费时又费电。而华为掏出的杀手点叫逻辑折叠，这招太绝了，直接把平面的城市切开，叠成了多层的摩天大楼，还在楼层之间装满了电梯。这样一来， 虽然城市的总面积没有变，但外卖小哥根本不用在大街上狂飙，直接坐电梯上下楼，嗖的一下就送到了，距离缩短了，速度自然就上去了。而且人家华为可不是在 ppt 上画大屏。何庭波在会上 云淡风轻的透露，过去六年，华为基于这套理论悄悄设计并量产了三百八十一款芯片，今年就将要发布的旗舰二零二六手机芯片 预计会搭载在 mate 九零手机上，就是首款采用逻辑折叠技术的量产旗舰，用成熟的工艺硬是做出了接近三纳米的性能， 直接绕开了光刻机的封锁，甚至计划在二零三一年量产等效一点四纳米的芯片。不得不说，这波操作实属是把换道超车玩明白了， 以后评判芯片相不相信，不能只看几纳米的标签，得看他处理问题到底有多快有多省电。伤不过来我就过去，时间不够快，我就把它折叠起来。这份属于中国新的底气，着实让人热血沸腾！ 打得一拳开，免得百千来。是英雄是狗熊，咱们这场战争为了胜利向我开炮！ 好了，今天的分享就到这里，这里是同舟共济，喜欢的朋友记得点赞关注，咱们下期见，拜拜！

那华为又被吹爆了啊。然后先是这个任正非上了新闻联播，然后呢，接下来就是昨天华为公司董事、半导体业务部的总裁何廷波在上海发布了抛定律，预计到二零三一年啊，基于这个定律的高端芯片经广密度 将达到一点四纳米制成的同等水平，这事牛不牛？确实很牛，它可以实现，在没有 e u b 光刻机的情况下，咱们还可以做到先进制成芯片的那个性能。啥意思啊？ 过去啊，所有芯片都是基于摩尔定律开发，性能越强意味着就制成越短。那过去几年，芯片已经从二十八纳米逐步发展到十四纳米，然后是七纳米、五纳米、三纳米。 可问题来了啊，制成越来越短，就意味着性能提升越来越难，生长成本越来越高。于是华为提出不再靠把这个晶体管啊做的更小，而是把这个信号跑得更快，用直叠的这个逻辑加权杖协同啊，在相同制成下， 持续提高晶体管密度，跟这个性能简单理解，过去是一个平面，现在变成一个三 d 空间，那路面堵车了就可以坐飞机那速度这样上去了。 目前华为已经试验成功，并且马上将量产一款芯片十四纳米，将做出七纳米的性能，这也确实厉害，可是啊，你要说遥遥领先，那也是打脸。比如说前几年很多人吹啊，哎呀，五 g， 五 g 很 厉害，上五 g 之后就是什么什么革命， 最后大家发现好像也差不多，就是网速快了一点嘛，你说什么革命其实都没有。华为这次套定律实际上也差不多，虽然很厉害，但不至于引发整个行业的革命。为啥？第一，三 d 堆叠这种技术啊，并为华为一家能干，甚至台积电目前发展更快， 另外三星英特也在干，实际上全行业都已经不拼这个架构，加这个三 d 堆叠加系统协调的 这个路线。华为厉害的地方不是说这个事只有他能干，而是他第一个干成，而且是国内被限制用 eub 光刻机的情况下。 那这里还有个特殊情况，因为其他公司目前都可以用这个 eub 光刻机吧，并没有被美国限制啊。我们先说说啊，就光刻机有两种，一种是 dub， 一 种是 eub， 你 理解前指就是比较弱，后指就很强就对了。 中国因为被美国封锁，所以买不到这个 u v， 所以 逼着华为早点去发展这个堆叠技术。从咱们自己的角度来说，这事确实意义重大啊，不过对于行业的震撼实际上没有那么大，这就是为什么华为发布这个技术之后，其他芯片巨头 并没有啊，就很强烈的反应。要知道当时 d p c 发布之后，美国科技巨头直接坐不住了，因为他一天跌了百分之二十，因为他们本来啊，就是 认为美国的大模型是领先咱们一两年的，谁知道咱们弯道超车，而且用了很少很少的成本，就达到了美国同样性能。那很明显，这次掏定律啊，更大的震撼是对国内，在国际来说，目前我们的芯片产业其实 五个字，任重而道远。很多人说我总泼冷水啊，泼冷水啊，不是为了自我否定，而是啊，不希望有人总是盲目自大啊，故步自封，那咱们就永远没有机会追上美国了。
