今天我们来讲解一下,会将小型 plc 与触摸屏标签通讯。首先我们打开 plc 的 软件, 这里我已经写好了一个案例程序,我们新建三个波尔变量,启动停止, 然后我们在网络公开,有私有,公有输入输出,我们选择公有。建立好变量之后,我们来建立一个程序,这里我已经写好一个程序,按理的, 然后我们下载到 ps 里面去,然后我们再建立一个中控屏的软件程序, 这个我们是有选择七零七零的窗口屏,让我们打开这个链接,选择标签通信协议, 直接找到导入插入文本,我们找到这个 文件的路径 导入,然后我们接力一个画面,这里接力了两个按钮,一个指示灯,然后按钮选择事件, 然后我们选择这个标签变量,选择启动这个选择停止,选择风机,然后我们下载程序, 让我们来测试一下变声监控任务柄音可以选择在线模拟 一键启动,一键一键这些东西已经接力完成, 关注我解锁更多功控知识。
粉丝515获赞2958

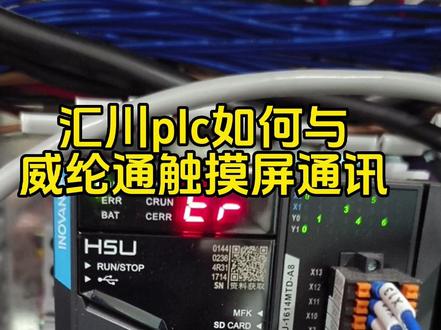

会穿 plc 如何与威伦通触摸屏通讯?首先需要一根网线从这里接到这里,其次在触摸屏上添加 plc 通讯驱动, 点击新增设备。这里有 modbos tcp 和 ezernet 两种方式,因为 ezernet 支持用户变量操作,因此我选它。 别忘记在设置这里输入 p l c 的 ip 地址,回到 p l c, 我们设置一个用户变量, 新建一段测试程序,随便接通一个地址,把 p l c 的变量表导出到桌面。 在触摸屏系统设置中选中 p l c 设备,导入刚才的变量表,新建一个按钮用来测试程序,写入属性就选择我们新建的变量。 最后我们监控一下 p l c 程序状态,运行触摸屏程序, 按一下按钮,可以看到 p l c 能收到信号。通讯成功视频就到这里了,希望对你有帮助。

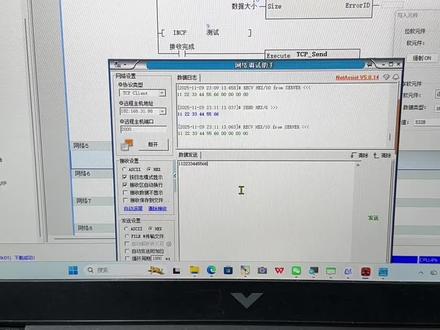

boss tcp 通讯你知道吧?呃,就是上位机直接通过 modbus tcp 通讯。 tcp 通讯是什么?通讯是以太网通讯 是用的是以太网 tcp 协议,知道吧。啊,以太网网线一插就完事了,知道吧。电脑那个主机后面不是很多网口吗? 嗯,是不是?我 p l c 是 不是也有网口?对,直接插上就行了,就可以通讯了。 这是上位机给的一个值嘛?给他一个值知道吧?他可以给一个值给我。就这样。这里做了一些逻辑啊。做一些逻辑,这个也没办法。这个, 嗯。呃,我有个我有个,我有个问题,嗯,是吧。嗯,就是说我写一个完整的轴,然后必须要从 master power 啊,必须要从一个使能使能复位,然后回原点,然后呃位置,然后速度啥的,这几个要从头写到尾,每个每个都是这样子的吗? 嗯,你看好我们,如果轴多的话,我们一般多于三个轴以上啊。我就建议你写个 a b 快, 如果说就一两个轴,你就不用写 a b 快 了,直接写就行了, 知道吧?就是说。呃,我我,我想表达的意思就是说一个完整的一个轴,轴的功能就是要,必须要把这几个指令一定要,要,要,一定要,一定要,百分之百要,一个都不能少使能要使能百分之百要读,觉得错误百分之百要, 然后这个复位肯定百分之百,要不然你报警都没法复位。触摸屏都没法复位,知道吧?停止肯定要有触摸屏停止即停,是不是?按下是不是?要停止是不是?嗯,这个指令肯定是要正正反转调试的时候用,回原肯定是要的,不论自动还手动还都要回原,都要用的, 你看这个绝对定位肯定是要用到的,要么用的相对定位读轴的,读轴轴的当前位置与百分之百要要在触摸屏上显示,是不是啊?然后呢?我们大概就这就这个指令哈,这指令一定要,一定要,一定要,一定要,一个都不能少。嗯嗯, 这是。呃,对啊,知道吧?好。

e t r net ip 协议是基于以太网和标准的 tcp ip 协议来实现工业设备之间信息传输的会穿的 ip 协议,支持三种方式,生产者标签、 i o 连接以及服务消息标签。具体区别如上, 今天以 ec 三二零做主站和 ec 五二三做从站为例,介绍 eip 通讯中的服务消息标签连接方式。先看一下从站设置,建立 plc 工程,在伊克尔奈德 ip 中配置服务消息标签,根据需求建立服务消息标签变量, 从站通讯配置完成,导出 e d s 文件,完成后下载 plc 程序。接下来配置主站,导入刚刚的 e d s 文件并添加从站, 点击从站通用,设置为从站 e c 五二三的 ip, 删除默认的 connect 一 连接,在服务消息标签中添加与从站一致的标签变量, 设置完后连接 plc 下载程序, 监控数据,通讯成功后能实现标签变量的读写操作。今天的介绍就到这里了,有问题欢迎评论区留言哦!

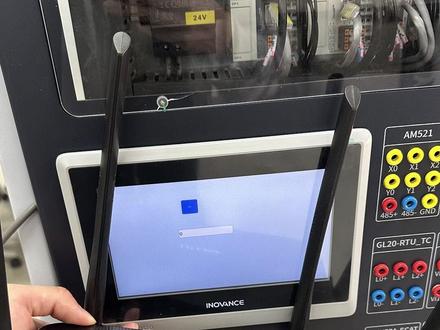

会川 it 七零七零触摸屏手机远程控制教程,今天给大家介绍一下会川触摸屏的 vnc 功能,首先我们把程序正常下载到触摸屏里面,然后呢我们把路由器和触摸屏通过网线连接,大家可以看一下 通过网线啊插触摸屏的这个网口,然后我们把路由器上电就可以了。我们点击手机设置,进入 wifi 连接,选择咱们路由器的 wifi, 这里是 tp link, 然后我们点击确定连接上, 这时候我们打开汇川的 vnc 软件,然后点击加号,输入我们的名称,这里呢我们按照触摸屏写 it 七零七零, 然后主机这个位置呢,我们是要添加触摸屏的 ip 地址,我们这台触摸屏设置的 ip 地址是幺九二点幺六八点零点幺零八,然后我们点击高级按钮, 在这里勾选一下图像质量的原始,然后点击右上角保存,这样我们就添加好了,然后点击就可以进入画面了,这时候我们操作触摸屏的手机的按钮,然后再点一下手机, 然后输入一个数值, 这样我们就实现了手机的 vnc 功能,下期见,带你解锁更多功控小技巧。

使用以太网下载触摸屏程序和 plc 程序。 win 加二,弹出对话框,输入 control, 进入控制面板,打开网络共享中心, 点击以太网,点击属性,双击 internet 协议版本。四、点击使用下面的 ip 地址, 将 ip 地址输入,如此视频所示, ip 地址也可自行定义,触摸屏 ip 地址也需要调节。长按屏幕进入系统设置,点击网口设置, 此处的 ip 地址与电脑刚设置的 ip 地址设置不可以相同,严码和网关的操作一样 设置,如上网口参数设置好后,点击以太网配置模式和设置按钮。触摸屏 ip 设置完后,我们打开粮食触摸屏软件,打开已经设好的工程,找到工具栏中的下载, 选择网络下载,填写刚配置完触摸屏的 ip, 点击下载,稍等一下,程序就下载好了。 plc 程序下载演示,打开已经编好的自锁程序, 点击左下方连接目标,点击 continent 一、 配置 ip 地址与刚刚触摸屏中 ip 地址一致,端口号为五零幺四。 完成配置后,点击通讯测试,通讯连接上就可下载程序, 程序下载完成后,在触摸屏上测试一下,谢谢观看。

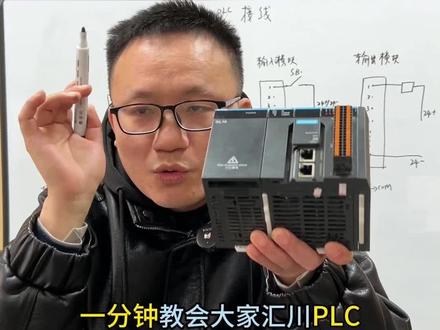

一分钟教会大家会穿 plc 怎么接线,首先我们来看一下这个就是我们会穿的三二零的这个 plc 啊。首先这个是我们的 cpu, 这个是输入模块,这个是输出模块,好, cpu 这一侧有三个端子,这一侧有三个端子,分别这一侧是四八五 a、 四八五 b, 然后这一侧的话是模二十四伏电源正极和二十四伏电源负极,这个就是给 plc 供电,好,然后我们来看一下这个输入模块的一个接线, 然后我们来看一下这次我们的一个按钮的一端接到我们的这个输入模块上面,另外一端接到我们的二十四伏的正极的时候,那么我们的九号端子就接到我们的二十四伏负极。那如果说我们的一个端子,这一侧接的二十负极 接到开关这样进去的时候,那么我们这一侧的九号端子就要接到二十伏的正极上面。好,这个就是我们的输入端子。然后我们来看一下我们输出端子,好,我们输出端子接到我们继电器的线圈,好,一侧接到我们继电器线圈的十三角, 十四角接到我们电源的这个二十四伏正极,好,我们九号端子是公共端子,接到我们二十四伏负极,好,大家学会了吗?
