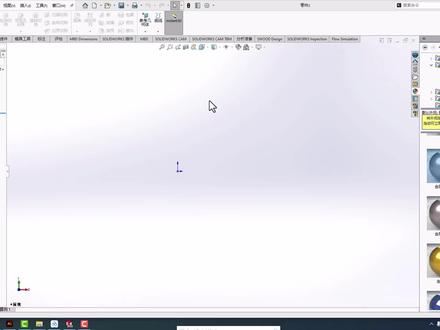

好，今天我们来学习一下如何利用手里的沃可来制作一个储罐的螺旋梯子。好，现在我们开始制作，我们选择上视图，我们会制个圆， 第一呢直径为七千，然后我们选择特征里面的拉伸助弹，拉伸的高度为六千。 好，我们选择顶部，然后我们选择插入特征里面的 圆底，我给他一个圆底，五百， 好，门啊，打开我们的铺面，试图，我们抽一下壳，抽壳的那个厚度为三十，确定 好，看到已经抽完壳了， 好，取下泡面。 好，现在我们以底部创建一个草图，我们选择这个圆转换实体引用， 然后选择特征里面呢取线螺旋线， 我们设置啊，他第一方式为逻辑和圈数啊，横定罗距，罗距的高度为一万二千，反向 他的气势角度为零，我们选择逆时针，这参数设置，我们穿进一个螺旋线。 好，我们再选择录制图，进行一个长度的位置。 好，我们选择举行，我们选择边夹，举行， 我们选择这个点，这个脚点， 我们会支持我们的举行，我们定义他的尺寸 四十，宽度八百，长度， 好友们，然后我们拉伸铺开 四百五，给平台深度四百五。 好，我们打个演讲， 零点半进为三十，选择这条边。 好，然后我们选择这个面进行一个长度的位置， 我们选用这个边线转换实体引用。好，我们选择透支里面的， 我们选择曲面，我们选择草草苗曲面 插出轮廓，我们选择这条路径，选择这条螺旋线，我们创建一个曲面，等下我们来拥抱。 好，我们在这个面上进行一个小组的绘制， 我们选择圆， 我们店上的尺寸， 谢谢， 我们选特征里面的发生步伐 拉伸的高度为大， 修改一下这个 抬头一次再直径。好，确定 安全特则里面的先进阵列先进量，选择曲线驱动的阵列 边线，我们选择这条边线，然后我们选择这个面， 我们选择特征，我们取下特征，我们选择实体，实体，我们选用刚才这个啊凸起的 看一下。 好，我们点击一下， 我们选择与曲线三线选择这个面。 好，按照我们参数这样设置啊，三十五个等间距曲线的方法选择，选择转换曲线对齐方式与曲线相切面法线，我们选择刚才啊创建了一个曲面。 好，这样我们的一个楼梯还有我们的那个柱就基本上没有问题了。 好，现在我们再选中这个草图，这个面进行一个草图的位置，我们选择圆， 我们把烟灰最大 这个焦点， 然后选择这里面的主线线，同样他的那个方法圈数和其角度都是跟刚才设置是一样的。 好，我们选择这个面，我们选择侧在里面的，我们先创建一个基球面，往下我们看一下。好， ok， 好，在这个曲面上进行一个草度的位置， 我们会制止过盐作为他的扶手。 好，我们听一下这尺寸。 so 航权特车里面的扫描轮廓，选择这个圆， 我们选择这条螺旋线等路径，我们选择啊双下 看一下。 好，我们再第一下，点击下方的长度， 我们选择移动，选择它的插独，然后选择它起点， 把他拉下点，臭小偷，我们再来看一下， 还要往下一点，好，我们继续点击下一趟操作， 现在移动 中心点。 好，这样就没问题了。好，我们继续进行炒作的编辑， 现在我们在下面再做一条啊， 固然好，我们选中复制时机，我们选中这个圆。 好，我们脱下来， 我们在第一个按按尺寸，按按距离， 没事吧？ 这个移动一下。 好，我们再看一下。 好，两个护栏我们就做好了，我们再做一个啊护角的，同样我们选择这个草图进行一个编辑， 我们选中啊边角举行，我们在这旁边绘制图，一个边角举行。 确定 好了，这样我们一个储罐的旋梯，螺旋梯子我们就已经完成了，我们来给他一个 这把螺旋线给隐藏掉， 我们选择一个场景啊，办公场所。 好，这样我们的一个梯子就完成了。

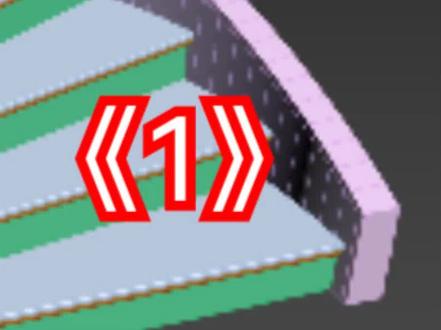

大家好，我是广州实力派的皇宫，这节视频和大家分享的是食材 cad 的综合训练。 旋转楼梯扭曲板，鞋头引了鞋底画图。好，我们看一下这个有两个图， 第一个图呢是一个扭曲板的构建，就说我们就一条长的一个扶手机做的扭曲板，就分段了一个一个一个小段的一个扭曲板， 然后这个小段是从哪里分出来的？就是我们从这个三 d 模型，这个旋转楼梯红色这一段去放出来的，这个是放大图啊，他就有个扭曲度，然后呢我们在这里是有个扭曲构建板，那这个是学投影立体， 这个就是鞋头引力体图，这个鞋头引力体图的话，是我们已经将他摆正在地下的一个水平 方式的一种啊立体图，然后我们从这边的话，从这里看得到一个扭曲度，这里的扭曲度包括这里的扭曲度，这个就是我们啊黄色里面的一个就是我们要需要加工出来的，构建成这样子的， 所以说我们就需要一个开料批料，是不是啊？厚料来去做这个 啊？我们呢一个扭曲板，那我们扭曲板的话，我们需要一个 cd 开单图， cd 开单图的话这是正投影，这个是外幅展开立面，内幅展开立面， 有这三个条件就可以去下拆单，拆什么？就是说我们斜头眼的开料图，还有我们扭曲的一个加工式意图，对不对？还有这个泡面的加工式意图，那这个就我们具备的一个条件， 那我们看一下三 d 来理解一下我们的一个真正的一个啊，扭曲版的一个面试，他鞋头也是怎么样子的？我们看一下。 好，我们从这个方向来去看这里，我们从这边垂直下来的话，这个就是我们的一个斜头眼的面，我们这里看下去的话这个是重头眼，那这个就是斜头眼，斜头眼的话他 两个这边以这边会形成一个九十度角，这个就是属于我们斜头眼。那斜头眼的话我们开单的话他有什么不同呢？我们开单的时候，我们要开成这样子的一块批量， 就相当于我们这边是不是开成这样一个我们的一个批量， 看到没有？那这个批料的话，他是长方形的，因为他没有去做他的一个圆弧。那我们还有一个工序呢，就是开成这个红色的这一个看到没有 红色呢？这个的话就开成了一个水刀，开成了一个弧形，开成了弧形的话，那我们这个就是我们的开料图，那这个我们按成 按到他的一个整个什么呢？他的一个平面图的话，这个就是我们的鞋头印的一个图，对不对？

好嘞，咱们开始做这个罐体，嗯呃，选这个基准面画草图，画草图的时候呢，首先呢咱们画一个竖直作为构造线，无线长的线， 这个代表了什么？代表了咱们这个旋转中心，旋转中心，对，然后咱们开始做罐体的本，开始做罐体的这个本体，嗯，呃，先做上面这个叫风头， 然后呢画咱们罐体的这个罐身， 然后下面基本上就是平的了，他不是一个风头啊， 打个眼角先标一个尺子吧，比如说咱们这罐体是一米高，然后这里打个眼角 一百五，一百五大了吧？一百单线画出来了，那这块还有一个要求， 这个要求和水平线是一个相切关系，这样做出来的风头中间是最高的， 然后你再添加其他的尺寸约束 好，都添加完了以后，都添加完了以后有一个等距实体， 比如说这个，咱们这个罐体啊，用五毫米的铁板做了，那就等于五像反方向，然后这有顶端加盖，有个直线盖，这个的目的就是让它形成一个封闭的轮廓啊，确定 看到了吧？这目前啊这个阴影部分就是咱们形成的罐体的外壳，然后特征里面有个旋转命令 中音线点它确定，那么这个罐体就出来了，你可以看一下啊。怎么看呢？这个 popo 式， 你可以看一下咱们这罐体是不是空心了，他肯定是空心了啊，对，嗯，然后再添加罐体的屯 罐体的什么盖啊？罐体的这个进进口，出口，那像拉人切口、拉人头条来做了啊，咱们就先演示一个旋转为零。

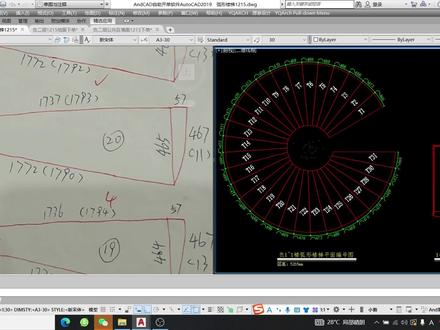

大家好，我是杭州实力派的航空，这节视频和大家分享的是啊步行楼梯的一个踏步画图 以后呢，在我前几期的视频和大家分享了测量了一些方法和技巧，虽然不是很详细，是每个视频都有一个技术点在里面，如果相信你们看到我的视频或者是 啊听到的一些啊介绍的话，就会明白，这期就相当于我的画图，是总结之前的一些啊测量技巧，这里在我们画图的方法当中是可以去推导出我们的测量方法的 啊，那在这个呢是画什么？就画一个踏步啊，就画一个踏步和大家分享的一个技巧，这是插公图啊，已经插好单了，首先我在这里去分配两个四口， 分配好四口的话，我将我的测量手稿给拉进来 好，然后放大，我们画哪一步好呢？画 tops one host 啊，钥匙的话，我们在这边是相差一毫米，看到没有，看到鼠标没有，这个 这是长度幺三七幺一九三，这里是九四啊，总长啊，然后这些都有的， 我们来看一下从哪个。首先我们画四六五这块啊，四六五这个竖的一个长度，因为这个四六五跟幺七三七这条线他是形成打角是九十度的， 大家大家知道我挺可怜了啊，好，首先画竖的四六五， 然后呢我们右边是五十七，左边是幺七三七啊，五十七偏移， ok， 我把这个长按掉幺七三七，嗯，然后边偏移啊，我们就出来了，然后连一条线， 我们在这里有个幺二四，幺二四，是这从这条线到这个点是幺二四的啊，幺二四， 然后呢，这个四六五对不对？我们看得到是这条，是吧？那我们就连线入连一条直线。 好，我们在这边没连到， 因为是笔记本的，笔记本的话它是啊，开了录播的一个录屏软件，它就会有点 跳动。啊，那我们这个就出来了，是不是？好，我们可以去删掉这条，增加我们这两条线。 在我们这边有看到有个是延长十九的，还有这边我们在这里是有个广告，四六七，他是作为的一个延长一个呃，测量的，之前在视频里介绍过这个幺二三呢，他是一个胡糖 啊，因为我们存在测量的误差，所以说我们就没有百分之百的。哈，那我们在这边有个十九，看到没有？ 我们延长十九， 画个圆，延长死角， ok， 然后我们再沿一条线，这就可以做五面弦长了，看到没有？我们就出来了，然后这边是四毫米的一个拱高，这边是十一的拱高， 当然我们看一下，测量一下这个跟我们测量出来的误差是在多少哦？幺七九零，看到没有？幺七九零，幺七七二，那我们也相差一个毫米，不对，这个是可忽略的。 好，我们偏移我们的口，这个是内弧，就往内偏移，我们外弧就往外偏移。十一， 好，这是我们的拱杠拼音十一啊。 ok， 那我们现在连线圆弧，三点连线啊。嗯 嗯，好，我们这个就发出来了。这，哎，我们删错了啊，删错了，删这个， 然后删这个，那我们这个圆弧就出来了，看到没有？以后图片的话我们可以连线。 好，我们这个就踏步二十号的踏步就出来了，看到没有？当然我们在这边去给他的一个哎， 量一下这个他的长度打造的误差是多少？嗯，不胡长幺二二跟幺二三误差是一毫米。那我们就证明这个很准确啊。 是呢，这个是其中的一种测量方法，跟我深圳的测量方法是不一样的。都说这种测量方法 也可以找一个精准，但是我们首先要观察我们的现场是如何测量的。好，而且视频就分享到这里啊，大家可以看到我的手稿去练习，谢谢大家。

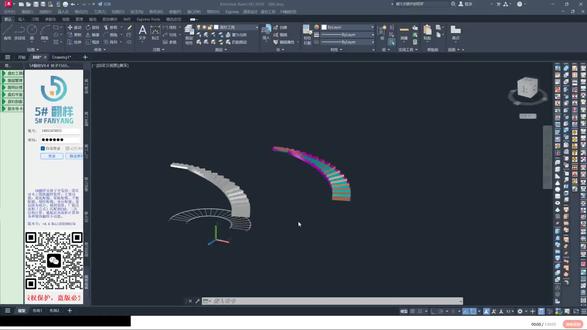

cd 一分钟教你绘制三维旋转楼梯，输入原命令 c 空格，绘制一个半径为二十五的圆原命令 c 空格，绘制一个半径为六十的同心圆。 直线命令 l 空格，连接这两个圆的右向线点，空格结束，选择直线，输入旋转命令 ro 空格，圆心为旋转的基点 c 空格，十八度空格。接下来输入 tr 空格两次，哪里不要来点击哪里，把不要地方修剪掉。 勾空格，把它们合并为一个整体。选择对象，输入阵列命令 ar 空格，选择急轴阵列，以圆心为阵列的中心点挨空格 二十空格，空格结束，把它震裂成二十份。接下来再选择它 x 空格，把它给分解为单独的对象，把试图方向 改为西南，等着测视觉样式改为真实模式。输入三维拉伸命令 ext 空格，框选需要拉伸的对象空格，给他一个厚度五空格，接下来再次选择对象，输入 co 空格，选择一个基点， 给他一个二级命令 a 空格，阵列的项目数为二十份，然后间距五空格。接下来我们来从最前面的这个位置依次来选择二十个踏步， 选择完成之后，输入 m 空格，把它给移动出来。接下来呢，我们选择其他不要的踏步，选中它 e 空格，把它给删除掉， 把视图方向切换为一个标准的型男，等轴侧，再来输入并级的命令 uni 空格，来框选对象空格，把它合并为一个整体。 接下来呢，输入螺旋线命令 h e， l， i x 空格，碰一下这个楼梯的底部，然后点击这个圆心，再来点击楼梯的顶端，再点击一下顶顶端， 输入二级命令圈数 t 空格，圈数一空格，高度一百空格。同样的操作方法，再次输入 h e l i x 空格，转动一下，试图方向 再碰一下这个楼梯来，以他底边的这个圆心连接到他的这个端点上，再次点击他，然后二级命令 t 空格，一空格，一百空格。接下来输入三维拉伸的命令 ext 空格来框选刚才绘制出来的这两条螺旋线空格， 向上给他拉伸一个高度十五空格，选择拉伸出来的曲面，输入 m 空格来指定移动的基点，把它移动到下面 盖住楼梯的踏步，输入曲面加厚的命令 t h i 空格，选择这个曲面空格厚度二空格。同样的方法，再次空格，重复上一个命令，选择这边的曲面空格厚度负二空格。 接下来呢，再次输入并级命令 uni 空格框选对象空格，确认，把它合并为一个整体导圆角，命令 f 空格来选择侧板的一条边 半径二空格，再选择其他的边，同样的，我们转动一下实图方向，然后我们再选择上面的这条边，还有最右边的这条边空格，导出一个圆角。那么这样一个三维旋转楼梯就绘制完成了，你学会了吗？

曲面旋转楼梯是我们装饰板筋的必修课，这个楼梯的连续步高是十七步， 每步高度是十五点八八，这个参数要满足民用建筑设计标准。实体楼梯的建模顺序是先建一个踏步，包括这个踏面还有这个梯面的建模， 然后通过螺旋线做曲线的阵列建模，之后导出的曲面旋转楼梯的工程图是这样的， 包括底座还有内护边，外护边出口，每一个踏步的展开图，还有折弯图，这样就完整的把楼梯设计完成。
