工程师的天塌了， ai 直接把 cad 三 d 建模的门槛干碎了！不用绘画图，不用懂代码，一句话就能生成工业级 cad 三 d 模型，精准可编辑，还能直接用记住这个项目名字，它在 getup 已经拿下二点二 k 的 萨尔，自动生成标准建模代码，兼容 step、 s、 t、 l、 三 m、 f 等工业常用格式， 导出即可投入生产使用。支持参数化调整尺寸，结构细节可随时二次修改迭代。采用本地运行架构，内置三 d 可视化预览功能，无需后端部署浏览器即可直接访问使用，保障设计数据安全就非常好使。

在 cad 画图中总是遇见标注太小，应该怎么办呢？ cad 小 课堂开课，首先输入 d 空格，在标注管理器这里点击修改上面，这里点击调整 右边使用矩比例这里把数值改大，我们输入时试试看，然后点击确定，点击关闭，这样我们的标注就变大了，学会了吗？下课！

每天一个测量小技巧，今天要给大家分享的是 cad 放样与实景叠加，在进行 cad 放样的时候，你还在一个点一个点进行放样吗？如果你手里有一台实景 r d k， 那 你就可以将 cad 放样与 ar 相结合，放样一目了然，让放样更加简单高效。 打开手部软件，在测量界面点击 cad 放样，那这里我们可以先点击右侧工具栏的文件，将图纸导入进来， 我们再点击左侧的 ar， 开启 ar。 ar 开启后呢，我们可以在屏幕上看到图纸与 ar 相结合的一个状态，选中我们需要放样的点或者线，就可以开始进行放样点或者放样线了。如果大家还有什么测量问题的话，都可以在我们评论区留言。

工程师们注意了， autodesk 直接在 invent 里内置了 ai 助手，说句话就能自动建模，生成参数，分析设计，三分钟带你看完所有核心功能，带你看看它到底能干什么。 inventor 二零二七版本里最值得关注的更新就是这个 autodesk 助手。一个 ai 驱动的交互体验，让你能用更自然、更智能的方式跟你的设计打交道。 你可以想象一下，像跟同事合作一样去使用你的 cad 模型问问题，探索想法，让系统帮你从设计数据里提炼出关键信息。 autodesk 助手通过在 inventor 内部直接引入自然语言界面，让这个愿景变成了现实。在这个例子里，我们让 inventor 创建一个模型状态，把特定类型的组件抑制掉，这里抑制的是所有紧固件。 你可以看到助手以一个可停靠的面板出现在你的工作区旁边，你直接在里面输入问题或者请求，他就会根据你当前的设计给出反馈。 不用手动去翻功能菜单，也不用一个个打开组建，直接让助手分析你的模型，马上返回有用的信息。 接着看模型状态这块，它可以选中多个组建来创建模型状态，把它们全部处理掉。一个很简单的流程，省掉大量时间，而且不需要打开任何模型，直接告诉助手怎么处理选中的零件就行。 想想看，这种重复性操作以后都可以自动化，不用写一行代码。 搞设计的都知道参数在常用设计中有多重要。拿定制直齿轮举例，在助手里说一句话，他就帮你把定义模型需要的所有参数全部填好， 不到一分钟搞定，在你开始建模之前，就可以直接用这个功能。 家具设计也一样，橱柜的参数、轴承的参数、液压缸、皮带轮都可以让它帮你生成。 参数列出来之后，建模的时候可以快速调用。注意看，当我们添加尺寸和特征的时候，有一个选项可以直接链接到对应参数， 你甚至可以让它识别哪些特征超出了制造要求。汇总装配体中所有的孔径、尺寸或者跨多个零件，评估特定的设计条件。 助手会分析模型，解读参数和集合关系，返回清晰的结果，帮你更快的理解你的设计。 这里你能看到，驱动模型尺寸的参数已经全部列出来了。 autodesk 助手的定位不只是回答问题，它还能帮你自动化那些工程师每天都在重复的工作，比如收集数据、导出素材、整理文档信息， 让你把更多精力放在真正需要创造力的工程挑战上。 导出图片也是一句话的事，告诉他把装配体里选中的所有零件图片保存下来，让 evander 自己去处理重复性任务，你专注更重要的工作就行。 在底层，助手接入了越来越多的智能工具，能够直接跟你的设计数据交互，而这只是个开始。随着功能持续扩展， autodesk 助手有潜力成为设计过程中真正强大的合作伙伴，帮工程师干得更快，探索设计的深度更大，把生产力拉到一个新的水平。

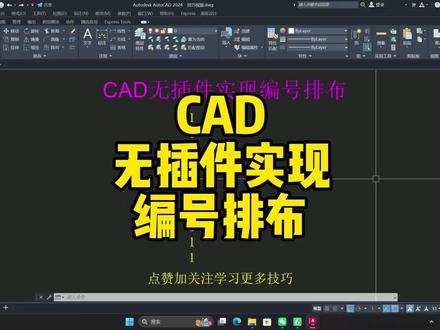

c d 中无插件也可以实现编号自动排布？大家好，本讲我们学一下，我们很多学员说没有插件怎么实现这种编号的递增排布 啊？我们只需要输入一个快捷键， t c o u n t 这个快捷键建议大家使用二零二一以上版本。好，我们空格选择这些文字，空格我们选择 y， 然后我们选择一逗号，一是数字啊，空格我们选择 o 开头的这个英文空格，看到没有，直接实现这个编号的排布。好，本讲分享到这边，点赞加关注，学习更多技巧，谢谢！

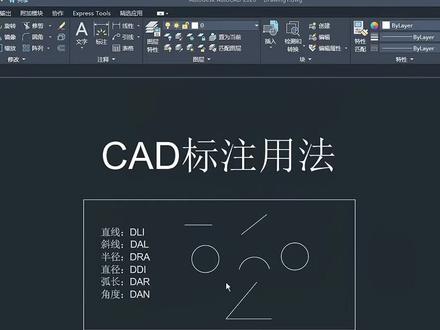

cad 中如何正确使用标注？ cad 小 课堂开课第一标注直线，输入 d， l， i。 空格，点击直线的两端，然后拉动，点击标注直线。第二标注斜线，输入 d， a， l。 空格。同样点击斜线的两端，点击标注斜线长度。 第三标注半径，输入 d， r， a 空格，点击圆，点击屏幕标注半径第四标注直径，输入 d， d， i。 空格，点击圆，点击屏幕标注直径。第五标注弧长， 输入 d， a， i。 空格，点击圆弧拖动，点击标注弧长。第六标注角度，输入 d， a， n 空格，依次点击两条边，标注角度。学会了吗？下课！

z 五是一个面向下一代 cad 的 ai 原声建模平台，与其他文声三维模型不同的是，这个平台一出来就是主打生成可编辑三维模型，并且有简单的特征数，可以编辑组建尺寸。去年还使用过一段时间，但是效果一般， 如今更新的可以简单用用了。其实我一直喜欢三维模型，工作中画图反而是感觉最好的时候，有了 ai 一 方面是提升效率，另一方面像是多了个人交流分享想法。相比于每天扒骨的工作，写文章做汇报还要听没啥墨水的挥斥方球， 用 ai 画图更好玩。其实做机械设计也好，仿真验证也罢，面对 ai 就是 要去主动拥抱，没有什么取代不取代的，毕竟涉及到画图的 使用工具是最浅的一款。要交流协调，揣摩意图，要汇报忽悠加速力向，还要听一些不合理要求进行完善修改等等，这些都是问题，但至少 ai 不 会像二百五一样瞎指挥。

别人偏移十秒钟，而我们却需要用到一分钟，那么下面这几个偏移的技巧肯定能够帮到你。第一个定句，偏移，使用偏移命令 o 空格一次， 指定偏移距离六六六空格一次，选择对象给方向，选择对象给方向，选择对象给方向，这个呢，属于是偏移的最初级用法。 第二个，等分偏移，知道总长度以及想要把它偏移的分数，那么我们就需要输入偏移命令 o 空格一次，然后输入总长三三三三，输入斜杠，输入假定数字六 回车一次，依次对对象进行点击，这样一来就保证他被平均偏移六分。 第三个，参照偏移，使用偏移命令 o 空格一次，选择二级命令通过，也就是 t 点一下，点一次。想要进行偏移的对象，再次使用二级命令 m， 也就是多个点一下，最后依次点击这些个需要进行参照的节点， 空格结束命令，参照偏移，完成 最后一个多次偏移，同样 o 空格一次，指定距离空格一次。输入，点击要偏移的对象，使用二级命令 m 点一下， 只需要在一侧连续点击，这样就可以多次进行偏移。学会的扣一个一，没有学会的呢，也不也有关系，咱们可以收藏起来慢慢看。关注林子老师，每天学习一个 cad 实用小技巧，让你画图快人十倍！

老师老师，怎么了？就是我看别人输入 d l i， 一下就把尺寸标注出来了，但是我要点第一点，点第二点才能把这个尺寸标注出来。因为你用的是 d l i 空格一次，你输入 d l i 空格两次， d l i 空格两次。好，直接点这条线， 你看标注就出来了。哦，是这样，那要标这个斜线呢？斜线你输入 d a l 也是空格两次。好，直接点这个斜线就可以标注出来。这种方法确实好，但是我觉得还是慢。有没有就是那种直接想标什么就标什么的呀？那你输入万能标注的快捷键， d i m 空格， d i m 空格。好，你点竖直线， 标注数值距离点，水平线标注水平距离点，这个圆弧标注半径，点圆标注圆的直径，你再输入 a 空格，点击这两条斜边，可以标注它的角度，这个确实快。

cad 当中啊，比如说我们设置了这个图层，新建了一个这个标注样式，那我们如果不保存的话呢？你下一次你打开这个 cad， 你 点击文件，点击新建，哎，他就没了，对吧？那么我们新建的这个空白图档里面就没有图层，也没有我创建好的这个标注样式等等的啊，包括我们的文字样式之类的， 那这个情况我们怎么保存呢？我们设置好图层样式，我们设置好这个标注样式跟我们的这个文字样式之后啊， 我们可以直接点击这个文件菜单，然后在这个里面呢有个另存为的选项，对吧？点击之后啊，在这个文件类型这里我们要注意一下， 那最好是保存为 d w t 格式，那么 d w t 格式它是一个图形样板格式，看到没有那图形样板的话，它就会直接进入到我们 cd 的 这个图形样板的一个位置啊，这个时候我们就可以自己取个名符我的模板吧，然后我点击保存， 保存完之后点确定。我们接下来啊，我们还可以设置一下，我们可以直接在 cd 啊里面输入一个 o p 空格，点击文件啊，然后找到我们这里有个样板设置，看到没有点开这个加号啊，然后在里面呢它有一个快速新建默认样板的文件名，我们点开加号 在下面这里，他现在没有设置啊，我们点击右边的浏览，然后找到我们刚刚啊我的这个模板，然后点打开，设置好之后，我们点应用点确定，创建好之后，你设置好之后，按照这个方法把它保存为图形样板，然后你再打开，它就已经存在了，你学会了吗？

黄老师画立面图的时候，这些参考图是怎么放到这个 cad 里面来的？来，我来教你这种图我们怎么把它导进来的啊？ 非常简单，我们点击缩小我们的 cad， 在 我们的桌面呢，找到我们这个文件，长按左键，将它拖到我们的这个文件的一个菜单里面，然后不松手啊，然后移动到我们的文件当中，松手，点击 左键，然后呢调整到合适的大小，然后呢调整到一个正确的方向，然后点击左键，那么这样呢，这个参考图就放进来了哦，好简单呀。

在 cad 软件中导入用 cad 绘制的零件图时，可以识别它的一个轮廓线，颜色或者是图层， 然后零件名称，厚度、材质，数量这些我们都可以在零件图上用这个单行文本给它标注出来，用这个单行文本给 然后在导入的时候将这个前缀勾选上，前缀勾选上以及它对应的一个参数设置，打开零件图看一下，绘制零件的时候需要确保它是一个封闭的图形，然后我们要使用这个单行文本将名称等参数给它表示出来， 这名称我设定一个厚度， c 代表一个材质，代表一个数量。如果有其他打标信息的话， 我们需要用不同的颜色来给他标注出来，标注出来如果我们用相同颜色读入的话， 可能会注入失败。这边我们就将这个上海着唱作为一个打标信息来读入，我们将文件保存一下，来看一下我读图参数。这边切割线颜色设置的是黑白喷粉打标， 我们这边设置了一个黄色，注意在这一列这个颜色他不要重复， 重复的话会导入失败。这边零件名称等需要勾选一下前缀，然后修改它的参数，需要和图中保持一致，比如说图中我设置的就是 abcd， 在这边需要改过来，点击确认，将零件导进来，可以看到这个就是我们的一个打标信息，这些厚度、数量、材质都已经成功读进来了。除此以外，除了涂颜色，我们还可以涂图层，我们打开一个零件，这边我们将它的图层可以修改为一个零图层 零保存一下，那么在这边我们就可以直接靠它的一个图层来读取 uki， 这样的话零件也是能够读进来的。对于一些带坡口的零件，我们在读入的时候需要勾选这个群组来看一下 这边，这边 cad 绘图中我们需要用单行文本将这个坡口描述出来，比如说这边设置一个微型坡口，我们在这边这一条零件的这一条边设置为微型坡口， 我们需要将它和这个 v 三零设置为一个群组确认，我们保存一下导入零件，这个 v 三零就是我们导入的一个坡口零件，这边坡口是成功导入的。

今天刚来教大家 cad 秒变大神啊，大神在画图的时候呢，速度特别的快，我们想要画一个房间啊，我们自己用普通的方法会用比较久，那我们用新的方法 x， w， w 选择这个整个图像，按空格键确认 它会自动的呢，按照轴线生成墙体。然后呢我们输入 a， d， t， 可以 在墙面上呢开启我们的各种的门，包括每个卧室的进入的门。 好输入 w， d 啊，可以在墙面上开启我们的窗户，卫生间的窗户， 最后使用 d， d， g， z 可以 标注我们的整体房间。掌握了这个方法，你就可以像大神一样秒化一个户型了。

各位同学大家好，我是达梦，欢迎大家来学习电脑入门，我们现在开始 cad 的 正式讲解，来看一下第一节课直线，直线的命令是 l 哈，直线的命令是 l， 然后对应的是在这里， 然后来给大家讲一下这个命令和这边的这个图标它的这个差别。你手命令的话是怎么激活呢？就是说你按一下 l， 再按一下空格，就激活了直线工具，你呢也可以鼠标左键啊，鼠标左键单击，单击以后呢也是激活这个直线工具， 然后讲一下学习习惯，就是说大家呢跟着我一起学哈，我们呢尽量都是使用这个快捷键来学哈，使用快捷键就是使用命令来学，这样子的话就是说这个开篇的时候讲的那样子，咱们不挑版本哈，不挑版本考虑到实际情况，就是说你在工作中 你不太可能出现，你鼠标点一下，然后再去画直线，对吧？所以说你上来学的时候呢，也没有必要多学这个东西，因为没有什么实际的用处。来大家能跟着我一起来，我们呢把今天的这个要学的东西给这个一起来操作一遍， 来看一下这个东西怎么画长二百的直线，那么是不是第一步我要先激活直线这个工具，对吧？ l 空格，然后呢在这个绘图区就是这块，这块 是绘图区，要点一个起点，是不是好，鼠标左键呢，在这里点一下，点完了以后呢，然后有同学就发现了我的这个线它是保持水平的，是吧？那么这个是怎么做到的呢？大家呢找到键盘上的 f 八，按一下，看一下这里， 然后再看一下这里正交好， f 八呢是打开正交或者关闭正交，我们呢现在打开正交，正交呢就是说你可以画这种水平线，也可以画这种垂直线，画横平竖直的线。好，接着的话就是说我们要控制它的长度，是不是，对吧？ 好，输入长度二百，然后呢按一下空格键，这个时候呢还可以继续会长，那么我们这个时候，比如说就是要会这一个长二百的一条直线，怎么办？再次按空格键，结束操作，看到了吗？ 会了，是吧？然后呢大家跟着我一起来啊，我们呢这次啊不是输入 l 空格来激活直线工具，我们呢可以 在这个时候呢直接按空格键，重复上一个命令。上一个命令是什么？就是直线，是不是我按了一下空格键，他呢就重复了这个直线的这个命令。好，我们呢现在在直线回正状态，这个时候要干嘛？比如说会制这个 三百长的垂直直线，是不是先要点一个起点啊，对吧？然后呢方向要调整到垂直，对吧？正交， 刚讲过是不是正交好？打开正交，然后呢输入三百，按一下空格，设置好了，是吧？设置好了以后呢再次按空格，结束操作。是不是有没有觉得画一条线不太过瘾，是吧？那么我们来画一下这个矩形， 大家跟着我一起来，我们呢输入 l， 按一下空格键，然后呢 然后要指定一个点，是吧？指定一个点，然后接着就开始回制了，是吧？我们呢先回制水平线三百，输入三百，然后呢按一下空格键，然后呢调整方向，是吧？是不是好，输入二百， 按一下空格，然后呢再调整到水平，是不是？输入三百好，按一下空格，然后最后到这里是不是就闭合了呀？是吧，在闭合的情况下呢，你可以这样子，鼠标拖过来，然后点一下，也可以输入这个闭合的这个命令哈，输入 c， 按一下空格键， 哎，他呢就闭合了，看到了吧，这个小的操作呢，要注意一下哈，就是说 如果说你用的是 auto cad 呢，你是要在英文输入法状态就是这里看一下，是英 中的话，你可能会这个出现各种奇怪的问题啊，所以说这里的话你要注意一下，就是要把你的这个输入法调成成英文，明白吗？好，本节课到此结束，谢谢大家的听讲。
