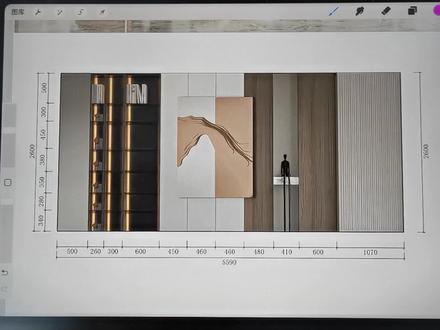

各位老铁大家好,在我们画平面或立面的时候呢,尽可能要把比例给画准,但是在这个手绘软件里面该如何把我们这个比例给控制的相对准确呢?建议先点赞收藏,我们回到上面小扳手,在画布里面我们开启绘图辅助,编辑绘图指引, 在这里面呢我们就进入一个是二 d 网格补助模式,这时候呢他是有一个默认的这种网格,在这个立面图上面的时候呢,他有一个是大概的这种尺寸,然后在这边,所以我们就是在设置这个网格参考的时候呢,我们就以 这个尺寸标注做一个参考,这个辅助线里面呢,他有一个小蓝点,我们将蓝点拖动到这个尺寸线的一端,我们接下来就以这个尺寸线,比如说五百这个尺寸时候呢,去调整一下我们这个网格上的一个大小啊, 我们就需要然后将它进行一个缩放,这时候很难把它精准的缩放到这一个点上,对不对?因为我们这拖动的时候呢,就是他可能因为手的操作原因啊,不可能然后调的很精准,这时候我们就可以在上面输入这个数字,对他进一个进行一个精准的调整。如果稍微稍微小一点的时候呢,你比如说幺七五, 点击完成,看到吗?如果说你需要然后再进行一个微调的时候呢,需要稍放大一点呢,比如说幺八零, 那这个就稍微大一点,就是做些微调的时候,就我们手动输入这个就行了,看到吗?这个就相对,然后精准一点,刚好这个网格就卡到这个是五百这个尺寸线里面了, ok, 我们点击完成。还有一个方法就是网格建料好以后,我们可以通过缩放画布的一个形式让它来匹配这个尺寸 啊。假如说我们需要然后进行一个画,一个是两米五这种高度,我们就数五个格子,一二三四五, 对不对?这是两米五的一个格子,但是他层高呢?可能稍高点啊,比如说然后两米六之类的啊,就稍比两米五稍多出来一点点 就行了,它的宽度是多少呢?宽度比如说是五米五啊,五米五时候,我们就从这个点开始数十一个格子,一二三四五六七八九十十一,看到吗?这个就是十一个格子, 接下来你就可以然后根据这个格子去数你这个立面分割线的一种变化了,每个格子都是五十厘米,对吧?如果说一米的话,分割线就在这里,如果说两米分割线就说四个一二三四 啊,就在这里就可以,然后根据这个格子说呢,然后大概的对它进行这种划分。 这个网格的比例尺呢,要根据不同的一个情况做灵活的去运用。比如说我们在画这种大型的规划图的时候呢,就可以把这个格子设置的大一点, 现在一个格子是十米,那么一个方框就代表一百个平方,两个格子就是两百个平方,只是在做大的规划的时候,可能就是比利时就会更大一点。如果说你做一些室内空间的时候,那么你的格子时候呢?可能就只有这么大, 对吧?这一个格子就代表一个平方,所以就是要灵活的去使用这个是网格辅助, 他这个跟 cad 上面那个尺寸是完全是两回事。只是说你在画这种平面图的时候呢,有个大概的比例上视觉上的一种参考,以后在 cad 里面放尺寸的时候呢,他这个长宽比例上面不会出现特别大的一个问题,老铁你学会了吗?点赞关注,手绘学习不迷路。


立面的比例与尺度的处理都是与建筑的功能、材料、性能和结果类型分不开的。由于使用性质、容纳人数、空间大小、层高等不同,形成全然不同的比例和尺度关系。 比例是建筑艺术中用于协调建筑物尺寸的基本手段之一,是指局部本身和整体之间的关系。 比例控制是建筑设计最难把控。良好的比例能给人和谐完美的感受,反之,比例失调就无法使人产生美感。评判一座建筑的美学效果,首先要看这座建筑物的外形比例。 很多美学专家认为,建筑的外形比例或许就是建筑美学的基础。在这些比例模型中,最为出名的建筑比例就是黄金比例了,遵从黄金分割的理念,设计出了建筑优雅大气。

对移动建筑物来讲,无论是外部形体还是内部空间,都必然存在的三个方向,长、宽、高。所谓比例就是指这三者之间的关系,所谓推巧比例,就是凡夫比较,而寻求三者最理想的关系 尺度,所研究的是建筑整体或局部给人感觉上的大小印象与其真实大小的关系问题。一般的讲,二者应一致为好。 材料、结构、功能都可以对比例产生影响,无法在短篇幅下说明白。这里我只介绍相似型原理 来说明建筑中的比例问题。若干比邻的长方形,如果他们的对角线相互平行或垂直,一般会产生和谐的效果及美感,这就是相似型原理。下面我们用这个原理来分析两个建筑实力。 这是一个现代方格的立面,设计上将立面分成两个部分,左右两侧以层为单位的矩形对角线相互平行。左侧底部加工层矩形与上部所有层构成的大矩形对角线相互垂直,右侧一样 架空底层,左右两个矩形对角线相互垂直,符合相似型原理的比例,让整个里面看上去很协调,很有雕塑感。 这是一个高层住宅的单元平板图,本人第一感觉是线条干净有力。接下来我们用相似型原理分析一下及比例逻辑。右侧一百九十八的套形玄关句型、卫生间句型、次卧句型对折线相互平行。 厨房巨型、两个次卧巨型对角线相互平行。主卧巨型、衣帽间巨型、卫生间巨型对角线。依次 垂直。横听句型对角线与玄关句型对角线。平行横听与水井阳台形成的句型对角线与主卧句型对角线垂直。与厨房和两个次卧组成的大矩形对角线垂直。 故此该套箱以横停为中枢,通过相似型原理统设各个房间,展现了用相似型组织空间的协调。为你了解了吗?欢迎留言!
