犀牛导出ai线稿教程

今天来讲解一下犀牛剑魔与 c a d a i i d 等软件的交互，也是这个最新版本的 renno 一个逆天的功能。按照原来的工作流，这个 c a d 画好的文件你需要另存为一份，放到相应的位置， 然后犀牛软件再进行导入，整个过程是比较繁琐的。现在最新版本 reno， 你只需要选中你想导入的 cad， 直接快捷键 ctrl 加 c 复制犀牛软件当中就可以直接 ctrl 加 v 粘贴进来，软件之间的实时链接就更加方便了。 如果你没有绘制 cad 平面图，只是像这样做了一个犀牛的模型，我们经常会用到的命令是 makerd， 这个命令可以在 top 顶式图当中得到立面、屋顶以及透视等线稿图，关闭相应的图层，就会隐藏一些结构线， 再进行后续的操作，这都是我们常规的做法。你现在可以选中这些模型生成的线稿图，直接在 reno 当中 ctrl 加 c 复制， cd 当中可以直接 ctrl 加 v 粘贴进来，是不是很神奇？ 软件之间的互导就这样形成了，当然这些都要建立在 reno 的软件，是最新的八点零版本。不仅仅可以这样， 学长左边是 ai 软件，你也可以直接把 reno 的模型或者生成的线稿直接 ctrl c ctrl v 复制粘贴到 ai 当中，编辑一些线稿或者做一些简单的分析图都是可以的。 音得赞 id 软件行不行？当然也是可以的。左边就是学长直接从 reno 当中复制过来的，从建模到排版就是这么方便，大大缩减了我们软件之间互导的时间，所以 cd、 aiid 现在都可以跟 reno 实时链接了，简直太香了，你觉得呢？后续会一直更新关于 reno 八点零的一些新功能，我是小帅学长，下期见。

reno 文件如何转换为 ai 文件格式？我们下面讲解一下 reno 文件转化为 ai 文件的方法。 我们先选择已经矢量化完成的线稿，然后点击左上角的文件，点击导出选取的物件， 我们可以在这里选择文件的存储位置，文件名称，并且选择保存为 ai 的文件类型，点击截取目前的视图，并点击 cmyk 的颜色模式，然后点击确定， 这样的话我们的线搞文件就已经储存为 ai 格式了，我们就可以在存储位置找到 ai 文件了。

哈喽，各位同学，大家好，我是康老师，那么这节课呢，我给大家推荐一个西牛期的小插件，那么也就是这款卫图转线条的插件，那么之后呢，可以在这个联系我们的这个客户人员领取啊，那么打开之后呢，他是啊这样的一个 文件啊，然后呢我们想安装的话呢，就是你前提是需要把这个吸油机啊关掉，然后呢我们右击啊，然后 open 打开就可以了啊，打开之后呢啊，他我们只需要点下一步啊，完成即可，这样的话就会 按他说，那么这里的话我就不演示了啊，因为这个非常简单，好我点学校，那么他有什么作用呢啊，那我们打开这个拍照器，好，那么他已经在我的这个软件里面了啊，就是这个小图标啊，就像长得像这个松树叶一样的标好，那么 那么我们可以可以用它干什么呢啊，那么从名字你可以听出来啊，然后从位图转换，为什么呀？转换为我们的这个建稿啊，那么啊有点像 a i 里面图像描抹啊，当然呢，我们也是提前找到了一个三星这样的 logo 啊， 然后用它测试一下，那么我们点击一下我们的这个图标啊， 然后呢他就会让我们打开一个图片啊，那这里的话，我选择这个三星的这个图片啊，然后呢点打开， 好，那么你你会发现呢，在我们的顶狮头啊， op 狮头，然后呢就会有这样的一个啊线啊，黄色的线出来了，那么也对应会弹跳出一个面板，那这个面板里面呢，我们来看一下，那么有这么几个参数啊，第一个呢就是他的精度啊，我们把精度提高啊，你看啊，他也会发生一些变化，当然呢，你看啊，他会中间也出现这种 弯曲啊，我们对应的这个精度稍微降低一点啊，当然呢，有的同学就是说刚打开之后，他，他是这样的啊，他的边缘会非常的尖锐啊，对啊，描的不是特别的好啊，这是因为什么呢？就是一个是我可以把精度提高啊， 对吧？你们发现没有用啊，那么重点是下面这两个参数啊，那么特别是下面这个角度啊，角度，那这里是一啊，我们给他给高一点，比如给到一个十。好，你看一下。哎，这个细节就会更好一些啊，比如说给到一个啊，六十啊，那这会呢，几乎是没什么变化啊。 好，那你拉拉满之后呢，他就会变成这种啊，很粗糙的这种感觉，对吧？我们见，见一个，再见，再见， 给到九十六，然后点一下就可以了。好，那么呃，向下方呢，这里还有一个这 这个这个按钮，那么这这个这个呢，就是说他可以恢复默认值啊，你点他的话，他就恢复成默认了，那这里的话，我就把他呢给他给了一个五十，然后呢点一下好拉大， 然后我们点击确定。好，那这样的话，你看一下我们的这个目标就 ok 了，当然了，我们可以他生成完之后，他是在一块绑定着啊，就是在一个群组里面，我们给他啊解散群组，然后外面这个框框就可以删掉了， 那对应的话，你看，你就来到了这样的一个方便板里面，然后呢，我们给他啊带群主一下。好，然后我们可以利用一个基础啊，来到透视。 好，那我们可以实际选一个。是 哎，你看这样的一个三星的 logo 啊，一写 logo 就出来了，而且非常的简单。 电话模式看一看还是不错的啊。那么 ok， 那么这节课你学会了吗？我们下节课再见。拜拜。

康康康康，怎么小黑，我想做个这样的三式图呗。嗯，这种三式图做起来还是比较简单的，可以用我们这个 mac 二 d 功能。嗯，首先我们输入我们快捷键 cad 好， 然后我们要注意一个事项，就是我们这个仕图它出来是什么样子，取决于我们这个相机角度给的是什么样子的哦。 嗯，然后我们就选择一个好看的角度，那我就随便找一个吧。嗯，这就行。好，然后选中这个物体，全部选中， 好确定，然后他会蹦出一个弹窗，他会问你要选择怎么样的投影，我们基本上就默认第三角投影，然后底下会问你是否建立正确边缘和隐藏线。隐藏线什么意思呢？就是把我们这个物体里边所有隐藏的线都画出来， 它是以虚线的形式画出来会，所以会导致这个图很乱，我们这边就都不勾选了。好吧，然后确定哦，好，等待一下 哦，它实时去渲染出来的哦，好，看一下群组了没有？好，没有的话我们 s w 选中所有线 好，然后 r 群组好，把它拖到一边去。呃，我们想在犀牛里面导出一张高清图片，然后就需要去点击我们顶部这个显示啊，然后再去找到这个地方有一个小相机好点击它。 这怎么是斜的，有点透视啊？这个是因为我们在这个三十图里面去解的，所以我们要去找它的顶视图，哦，这样对 哦，那我就在这切换到顶视图。对的，然后这个小相机，对，小相机。哦，好，然后这个地方我们要去勾选这个透明背景， 可以看到它变成透明底了，然后我们点确定，确认导出好这个地方文件名不用变，直接保存 好，这样我们就获得了一张从西游里导出的一张这样一个三维图哦。

设计师的天，又又又又又它了！最近 gpt emoji 二模型横空出世，触吐效果简直降维，打击其他 ai。 为此，我熬夜给大家干了一个适合咱们犀牛宝宝体质的 犀牛 gpt emoji 二排版插件，在我们的犀牛里面就能直接调用，输入简单的提示词或参考图就能帮我们快速生成精美的电商版面、工业产品设计展板、现稿图等等。这不比手搓快多了？ 重点是它的文字精细控制能力及审美很好，哪怕是中文也能精准输出。对电脑硬件也没要求，不吃显卡，安装包已经准备好了，抢先体验！

犀牛一键导入到 qq， 感谢网友提供的思路，我们现在可以将犀牛里面的线稿呢一键复制到 qq 里面，如果你们公司用的是犀牛，配合 qq 来出图的话， 从犀牛导入到 qq 是 一个非常高频的操作，我在网友的基础上呢，还做了一些优化，我们直接看展示吧。处理现稿，那肯定是在线稿处理模块，我们找到现稿处理模块， 这里有一个复制到 qq， 选中需要导出的物体，点击复制到 ctrl， 直接在 ctrl 里面进行粘贴就可以了， 可以看到线稿就已经被导进来了，但是呢，它有一个小问题，就是它这个文字文字可能会变化，除非我们在导入的时候就指定， 所以我给他加了一个文字卷取的功能，我们点击文字卷取， 再次点击复制到 ctrl， 等待卷取完成， ok， 继续直接粘贴， 可以看到现在的文字呢就正确了，全部是卷取的，可以看一下，对吧，原来的文字呢，是没有卷取的， 犀牛导 cdr 呢，还有一个痛点就是这个文字点是没办法直接导进去的，因为它本质就是一个点。那我们呢，有一个折中的办法，我们选中这个文字点，点击复制到 cdr， 在 里面粘贴， 可以看到啊，它能被复制过来，但是呢啊，我们是采取了一个折中的方案，疗甚于无吧。

哈喽，大家好，今天和大家分享一下图片自制笔刷完整教程，那我会把这个教程分成两期进行讲解，第一种是现搞图案自制笔刷， 第二种是实拍图片手绘成品图片自制笔刷。那这一期我们要讲解的是现搞图片自制笔刷会有很多小细节需要我们去注意的，内容讲解会比较细致，视频时长会稍微长一点哦，大家可以耐心的跟着我一起操作学习。 线稿图案自制笔刷呢，比较适用于一些简单的线稿，那一共分为五个步骤， 首先第一步，我们需要导入线稿，点击工具栏，点击导入， 选择我们需要的线稿图片，点击完成，点击确定。第一步我们就完成了，那我们这里需要注意两个细节，第一，我们所选的线稿尽可能的是闭合的线稿， 这样我们在后期抠图案的时候才会最大程度的保持图案的完整性。第二点，我们选择图片务必要铺满整张画布，尺寸保持一致，不然可能会导致后期笔刷图案残缺，出现杂点的情况。第二步，我们要抠出图案， 点击工具栏，点击选区，这里我们要使用的是魔棒，我们点击空白区域，点击反选，点击复制，勾选新建图层，点击确定。 那这里需要注意的一个细节就是我们在抠出图案之前一定要将扩展拉大一些， 可以看到那线稿和这个虚线是基本重合的，当扩展比较小的时候，选区的线稿和我们的实际线稿是有一定距离的，我们在抠出图案之前一定要将扩展拉大一些。 第三步，引出透明底图片，首先点击图层，关闭原始背景图层，也就是点击这个小眼睛隐藏多余图层， 这个时候可以发现我们的底色变成了棋盘色，也就是透明底，点击设置导出，那这里要注意的一个细节是，我们要导出的图片格式必须是 p n g， 点击 p n g， 点击相册保存。第四步，生成笔刷，即笔刷， 点击右下角三条杠菜单，点击从画布新建画笔，点击确定从画布新建画笔，它的形状是直接出来的，或者呢？点击加号添加，点击确定，这两个有什么区别呢？ 我们添加画笔，它是没有形状的，这个时候我们需要打开形状，点击这个形状， 点击导入，点击相册。那我们其实可以注意到这个是我们的线稿图案，这个是我们刚刚保存的透明底边，这个是它的图案，底色是黑色的， 点击这个图案点击，点好，我们这个图案就会变成了棋盘底色，其实系统自带的这些图案，它的底色都是棋盘格式，就是透明底格式的。 这个时候我们可以看到我们的线稿仍然还是一条线，如何让这个图案显现出来呢？点击线条，调整画笔大小， 拉开间距，到这个时候我们的蝴蝶图案就出来了。这里我们需要注意的细节参数就是笔尖参数，形状参数，可以明显地看到我们的反转颜色，形状 rgb 值影响透明度，我们都是关闭状态，那当我们打开形状 rgb 值 抗拒纸，我们可以点击正常蝴蝶图案，里面有了明显的纹路变化，当我们再打开反转，我们的蝴蝶图案从有色变成了无色，也就是最初的线稿图，而其余的参数我们可以根据自己的喜好进行调整。 nice！

明天就要见客户了，但是今天这个方案还没有做完，也许这个方法能帮到你。首先呢我们打开我们的绘图软件，然后呢你把你要画的这些图纸的草图啊给它描出来，接着呢把这个图片给导出到 呃，我们对应的 ai 软件里边，也就是这个导到 ai 软件里边， 然后呢我们就可以用这一张现稿图输入对应的提示词，比如说根据现稿的内容做成一张现代风格的卧室效果图，感觉非常温馨，这时候的话它就可以生成一张效果图来供我们使用了。但这张效果图 我会觉得这个卧室的柜子有点问题，我想让它颜色稍微变淡点，那没有关系，我们就啊给出对应的提示词，然后呢让他把柜子给变成白色，就是我们可以看到啊，这个柜子它就对应的变成了白色的样子 啊，那在汇报的时候呢，你拿这么一张干图的话也不是很好，就是我们又给他一个提示词，就是让他有做成手绘线稿的形式，周围有文字标识出来， 这时候的话他就可以生成这样一张图。对，我们可以看到周围的一些材质啊，各方面都有描述出来。呃，我比较喜欢这个样子，只是他内部的一些线稿， 像是这些位置的一些，还是保持线稿，那么优化一下，其次就可以解决掉它。 然后接着呢，就是肯定要描述我们为什么要把我们的图用这种材质，对不对？就可以把它生成一张情绪物料表，从前到后，一张情绪版，一张描述图，一张改过的效果图，这个整体的过程我只用了五分钟。 nice！ 如果你对 ai 在 室内设计板块应用感兴趣的话，可以关注我，我们一起来探讨探讨。

像这样的款式图线稿图案，矢量图线稿，用 ai 可以 直接辅助生成，我是乐东，今天分享设计流程加软件技巧教学。我们先找到一张诚意图，直接拖到 ai 工具里， 输入，帮我生成款式图线稿，直接发送这里主要是让 ai 识别服装结构，领口啊，袖型之类下摆这些细节，它直接帮我们生成出来了。 线条已经比较接近服装工艺线稿了，直接用还是不够，因为还不是时量格式，所以我会再做一次时量化处理。下载到桌面刚刚生成的图片，导到时量工具里，直接点击， 它会自动识别轮廓和线条，后面在 c d r 里面修改会更加方便。识别完成，我们可以直接点击这里删除背景， 之后点击下一步，下一步另存为保存好后，我们直接拖进 c d r 里面，我们就可以更改它的颜色，还有细节，直接取消群主，取消群主后，我们点这种轮廓线，我们填充个黑色给它是吧？里面的结构的颜色我们也可以去调整， 黄色啊或者绿色，蓝色都是可以的。像这里面的结构，你有些是不需要的，我们可以用到橡皮擦工具给它擦除掉就可以了。 或者这些线啊，虚线啊，有衣服的结构，一些线可以都是可以去调整。接下来给大家演示图案的矢量图， 直接拖动图案到 ai 工具里面，输入帮我反推图，提示词直接发送。 ok， 它已经帮我们生成了英文版本的提示词，我们直接复制创作给它描述一下，发送，直接帮我们生成了四张不一样的排版，我们保存到桌面，我们直接拖动到矢量工具里面， 直接点击这里，跟上一步操作是一样的，直接点击下一步，然后保存，打开刚刚那个文件，它是矢量图，我们直接可以取消，群主去可以调整它颜色或者删除掉都是可以的， 每个颜色都是可以去调整的。 ai 现在更合适做辅助提效，不是完全代替手工的，如果你也做设计，可以试一试这个工作流。

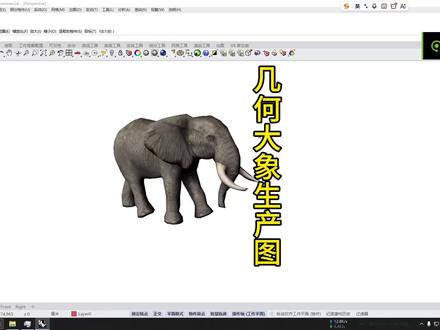

今天教大家把网上下载的这个网格模型的大象转成我们可生产的模型，并导出生产图纸。我们先切换成左侧模式，这个模型呢，目前全部都是网格， 我们点击左边的网格工具里面的这个缩减网格面数，选取网格空格，弹出一个操作框啊，它显示里面有两千多个网格啊，我们把它缩减至五百个左右。好，直接点，确定好，它就变成了网格面比较少的一种模型，现在呢，我们需要 再给它转换一下子，我们打开这个左侧网格工具里面的，将物件转换为 news 这个按钮，右键点一下选择模型，直接点空格好，左上角删除，输入物件选式，直接点空格。好，这时候 我们这个模型就可以生产了，我们把这整体模型给它炸开，它的面呢就是一块一块的，我们要把它做成折弯键去折弯，然后再拼接啊。下一步呢，我们打开工具，使用上色组合，我们挑出某些可以在一块折弯的面，选中之后呢，点一下这个上色组合好， 它就组合成一块钣金件了，我们再继续挑一些啊，再点上色组合啊，继续再挑一些。我们处理这个模型呢，大概需要十分钟左右，我们现在就不继续往下处理了，给大家演示导出生产图纸，我们选中已经组合好的几个模型，直接打开这个钣金展开工具， 我们选择直接展开，导出折弯图，给它勾去掉几个洞，不需要导出折弯图，我们直接点一键出图。好，这时候图纸就做出来了，原始模型呢，它会自动上色，自动编号，图纸上面都有这个折弯 角度打标，我们激光切割时候呢，把这个折弯角度打标呢？也打在我们的板机键上，我们就可以折弯了啊。

好朋友们，最近我新写了一个开版的插件啊，他是运行在新游平台上，可以为这种玩偶玩偶类的模型进行开版。这个插件目前是刚写了第一版的样子，已经实现了，实现了六七个六七个功能，接下来呢还会继续开发，目前是想 发出来视频给大家看一下，看有没有感兴趣的朋友也可以给我一些开发商的建议。未来的功能需求啊，大家都可以提供给我，如果可以做的话，我都可以加到这个插件里面，下面我就来演示一下这个插件。 首先呢这是一个也是一个朋友提供给我的模型，我已经把它给稍微做了一下处理，包括这些这些导流的部分都已经切切好了，它的原始的状态呢是是没有切割的，这个现在是已经切好了，下面我就简单的来先 做一下，可以先来试一下这个鼻子，首先是这个鼻子的话，这个鼻子需要先为它绘制一个切的线，这里边就有一个线的工具，可以在网格面上绘制，绘制曲线，点击之后选择网格面，然后就可以开始绘制了。接下来我就先来绘制一下，这个是直接在网格面上绘制就行。 好，这第一条线，这是一个开口，在这个地方再回制一个开口。好，这是第二条线，第三条线我就大致的来做一下， 可能不是很精准。好，三条线已经回制好了，但是可能不是很对的，不是很齐，但是我这只是用来演示一下线回制好了之后，需要为这为他先切切开一个缝，这里面有个切切口的工具，可以选择他的切分切分的半径，先把它设为零点二，试一下选择网格模型，选择分割线。 好，这就已经切好了，但是这条线没有成功，这个这个算法目前还不是特别稳定，再来试一下，还是零点二这样，网格这条还有这条，这两个先切好之后再来一次，把它设为零点三，加大一点。好，这条也切出来了，但它会比这条稍微是要大一点，这个单位是毫米，这是已经切好线，需要 建一下，重建一下面好，重建一下面就可以进行展开了，展开了就是这个展开，展开对象就可以点点一个点就可以把它给展开到这个地方了， 这就是他的展开的效果。这个展开的是是我新写了一个算法，并不是跟犀牛原生的是不一样的。犀牛原生的展开算法可以看一下，是是这样，犀牛原生的是展开是这样的，还是有一点点不一样的 可能。目前这个切切口比较大，所以它长看起来是差不多的，但如果如果切口变小一点，我可以把这个切口调小一点。还是这三条线，我把它切口给调小一点。好，我把它切口已经调小了，再来做一次切口，那还调成零点二。呃，这次三个都成功了，对它进行一个展开的操作啊，这就是一个展开的效果，原声的话，这个是原声的效果。可以看到 如果他的开口目前开口比上次要短很多，之前的那个开口可能是到点到达这边展开的效果基本上是一致的，但是如果这个开口开口线的长度比较短的话，他这个差别就出来了，可以看到原声的算法是直接展成了一个一个椭圆形的样子，我写的这把算法呢是可以把它展成这样的。 另外一款大家常用的常用的 e f 插件，其实也可以试一下，也给他重建一下曲面，这个需要先重建一下曲面，这个是 e f 的 初步结果，初步结果之后呢可以用这个算法，这个算法可以看到对它的效果好像也不是很好， 这个都已经切，这个都已经切开了，但是它的目前目前这次展开的效果可能是我调的参数不是很好，可以换一种算法，它展开效果也不是很好， 还是用这种啊，这个就是一个对比，当然 excel 插件我用的不是很好，大家如果如果不调，可能会可以展出来更好的效果。但是我我这新写的这个插件呢，它它它用起来还比较简单，基本上不需要做什么额外的额外的操作，就可以展出来这个效果啊，我认为还是比较方便的。这是第一个测试，第一个测试就是这样，如果 有些朋友还有些需求，比如说想在这个上面添加，我先把这个清理一下，比如说想在这个上面绘制的图案都是可以保留下来，比如说我就在这个地方随便绘出来一个 一个这样的一个一个圆，在这个地方就是转一个这样的，在这个地方好，这有三条线，三条线之后呢再使用这个展开的工具，可以看到这三条线也是很好的被随着展开了，可以对比一下这上面的这三条线，就是这三条，也就是说可以在原始的面上绘制一些图案，实现这种跟随展开的效果。 另外呢给大家再演，可以再给大家演示一下这个线提取的，比如说这个就可以把这个轮廓线给提取出来，提取出来如果大家想接着调整呢，可以看到这个线是密密麻麻的，其实很难调整的，这个地方有一个中间曲线的一个算法，选择 使用预览就可以看到他会把这个这个的控制点在在，在保证他轮廓的前提下，把他的控制点给给减少，就可以方便的做后期的二次调整。点击生成可以看到他的控制点就已经少很多了，这样的比较方便的去进行一个二次的调整。另外呢还写了一个写了一个偏移的算法，选择这个， 这就可以目前是向内偏移，然后这个地方点一下就向外偏移，这个地方是有一个滑杆，比较方便的去控制这个偏移的参数，点击确定就会生成出来这条偏移的线。目前的功能基本上就这样了，也可以给大家再演示一下，这种我就不切了，像这种的话其实跟那个鼻子把这个头给 这个头给，因为我不是专业做这个，做这个玩偶类的，我只是做开发的，所以我就随便会制 会制一条线，这个地方再会制一条线，好，这就是四条线都已经会制好了，就可以使用这个切的命令把它给切开，先选择面，选择切线，可以看到他就他就已经把这个面给切开了，之后再使用这个展展开的功能，确定使用这个展开的功能就可以去去做一个展开，当然他他也是支持这种这种批量展开的， 比如说在用展开选择这两个加这个，他就就可以实现这种批量展开的效果，包包括这些在网格面上的线都是可以跟随的，这是一个批量展开的效果。 好，目前这个插件功能开发的进度基本上就是这样，然后也会继续的去做更多功能的开发。大家如果有对这个感兴趣或者业内的朋友都可以给我提出来一些开发方面的功能方面的建议，谢谢大家。

啊，大家好，今天给大家带来 ai g h 的 一个升级版，它是完全嵌入到 g h 里面的，它是识别顽固的一个本地的一个类似插件， 然后这是一个案例库，自己写的，然后一个绝曲的一个插件库吧，就是本地的所有数据都会收集到这里，可以通过 api 的 一个配置管理， 直接去连接 ai， 可以 添加配置，这里有一些预设，您可以自行选择 名称，可以随便填这个 a p i d 就是 自己的一个申请，然后就是有网址，然后输入获取一个模型，点击保存，就对，我们看到对话这里， 嗯，可以上图片给他识别，也可以直接发，但是文字简单。嗯，比如我现在需要一个在线上画圆的这么一个工作流，就输入在线上排圆这样的一个需求给他， 然后直接点发送， 他会根据这个需求，然后自己去思考需要一些什么。电池啊，我会去搜索去搭配， 然后再创建。 嗯， ok， 现在就是已经创建好了，可以看到发布这里面是一个完全真正可以运行的工作流， 所以它是一个真正的可以用来工作的，可以看到这些线都是已经连接成功，工作流也是真实可用的， 这是一个在线上不圆的一个工作流，可以试用一下。 嗯，在线流上画一根曲线，这线段画根曲线， 然后去把它施进来，看它是真实可用的，而且他还帮我们把一些编号也加上去， 证明他做的 c 考还是挺细致的。 对，这工作流我也会放在评论区下面，你自己去领取，打开看一下。
