cd 中修剪的四种用法最后一种你肯定不知道。第一种输入 tr 空格两次，然后哪里不要点哪里，点击不要的地方，空格结束。第二种输入 tr 空格一次，选择修剪的边界，空格确认，选择要修剪的位置，空格结束，完成边界修剪。 第三种蓝选删除。我们要修剪掉两条黄色线条中间的线，输入 t r 空格两次，输入 f 空格来，沿着线条画一条直线，把他们全部蓝选上。蓝选完成之后，空格确认，完成修剪。 最后一种数 extim 空格，选择要修剪的边界，然后选择要修剪的一侧，完成超级修剪。这是 cd 中修剪的四种用法，你学会了吗？

各位朋友，咱们的 cad 快 速入门系列已更新十七期，作为过来人，我初学 cad 时也曾细啃教材，结果上半面的实操图纸仍无从下手，才发现很多教材内容未结合工作实际。 所以这套教程以我的学习与工作经历为蓝本，聚焦企业实操核心，只讲高频实用操作，剔除冷门笼鱼内容，帮新手避开弯路，高效入门。 本期为系列总结，串联前文内容，帮大家梳理 cad， 汇总核心逻辑，后续讲解各步骤时，若有忘记的细节，随时翻之前对应期数的视频复习， 里面有详细实操演示。首先打开 cad 软件，未安装的朋友可查看前期视频，内有详细下载安装教程，按步骤操作即可完成。打开软件后，第一步，基于模板新建绘图。之前视频已讲解模板相关设置，核心式创建，符合国标或企业要求的标准模板 可设置默认快速创建，避免重复操作。需说明的是，系列视频未优先讲模板，是因为新手需掌握核心绘图逻辑， 过早接触个性化设计，没概念，易混淆。第二步，图层预设。这是绘图前的关键准备，需为轮廓、线、中线等图形元素及尺寸、文字等注饰元素分别创建专属图层，明确各图层颜色、线型、线宽。 后续切换图层绘图，可提升规范性与效率。第三步，绘制图形轮廓，核心为绘制直线、曲线、圆弧，是图纸绘制基础。前期讲解的快捷键、特性窗口等操作可再次应用，熟练后能快速勾勒图形属性。 第四步，添加注示内容，注示含尺寸标注与文字说明，重点注示前需先设置对应图层，调好文字与标注样式，避免后续反复修改，保证注示统一规范 尺寸。标注中又设计公差，主要是基本公差和行为公差。五步，套图框企业多有标准图框，直接附用即可，按一比一位置轮廓套图框时放大图框而非图形。 这里重点提醒大家，想要保证打印后文字标注大小准确，避免出现模糊或比例失调，关键是提前在文字样式和标注样式中勾选注视性选项。 我前期没注意这步，频繁出现打印比例错乱的问题，新手一定要牢记这个实操点。实操中机械行业以 a 四纸张为主， a 三次纸 更大规格极少使用，重点掌握这两种即可。第六步，表格处理主要用于装配图，绘制装配图需添加泵表等表格，前期已讲解表格创建及 csv 导出方法。 企业中报表需同步至 excel、 erp 或 pm 系统掌握导出功能，可适配多工作场景。最后是模板附用，将设置好的图层、样式、单位等保存至模板，后续绘图直接调用，可实现设置附用，节省前期准备时间。 以及几个提升效率和交互舒适度的常用设置，比如调整背景颜色、默认保存格式，还有官标大小、颜色、摄取光大小、捕捉设置等，这些设置熟悉后能明显提升绘图体验。 以上为 cad 绘图完整基本流程，十七期视频已覆盖全部高频使用操作各步骤的细节技巧、实操难点视频里都有详细讲解，后续复习时若有遗漏，随时回头翻看即可。 需注意，这仅是设计入门，熟练上手，需结合实际图纸反复练习，积累经验。另外，视频虽基于 alt cd 演示， 但中望号称天河等国产 cd 也适用此流程，掌握逻辑即可通用。后续会分享更多进阶技巧，大家记得点赞评论收藏！

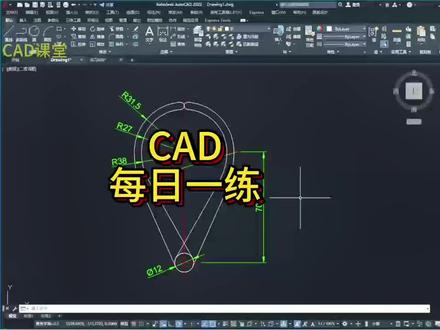

这个图形涉及到一个知识点，就是如果两个圆相切同时，它们的圆心在同一条水平线上，那么这个相切点同时也是象限点。知道这个知识点之后，画这个图就比较简单了，下面我们一起来画下 c 空格，选择圆心半径六空格，重复从圆心向上追踪七十半径三十一点五 空格，重复选择两点画圆，选择象限点，向右输入一百三十 l 空格， t n 空格靠近小圆捕捉切点，继续输入 t n 空格，靠近大圆捕捉切点。 然后我们切换一下图层，输入 c m 空格，将中心线绘制出来， tr 空格修剪 确认。好，我们继续画，里面输入 c 空格，选择圆心半径二十七 c 空格，继续选择两点画圆，选择这个象限点，向右输入七十六 l 空格， t a n 空格捕捉切点，继续输入 t n 空格捕捉切点， tr 空格修剪确认。好，那这个小圆弧我们怎么画呢？我们做一个辅助线， l 空格连接这两个端点，然后选择三相切画圆， 分别跟着三条边相切， tr 空格继续修剪 确认。好，下面我们选择对象，输入 m i 空格进行镜像，这个图形就绘制成了，你学会了吗？

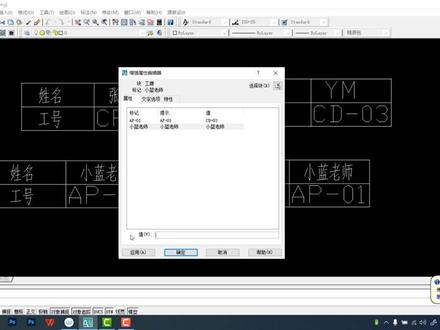

大家好，那今天呢，我们来学习一个新的指令啊，就是我们的文字增强文字。什么意思呢？其实这个在我们做一些表格的时候会用得到，他的命令是 att， 那输入 att 的时候呢？他有一个属性定义。呃，在这里呢，你可以有三个选项，一个是属性标记啊，就提示，一个是直，比如我们这里啊姓名， 呃，我们标记为姓名，比如说提示提示呢？你也可以是姓名，然后我们的数据职业，比如说小南老师啊，你可以这样做啊，老师文字有一个高度，这个是专门针对文字的，所以呢文字的高度，比如说 我希望他的文字高度是二十，要不要旋转？不需要，设置好了以后，确定这个时候我们就会得到一个文字，看到没有？看到没有，在这里是不是就出来了呀？这个文字是可以修改的，当你双击的时候，他就会再弹出这个面板，看到没，他在这里会 弹出这个啊，当然我们在这里可以改这个内容，是还可以改的。呃，比如说我们这样去改答就可以了啊。这里如果你觉得，哎，这个指不对的地方，你这样一改是不是就可以了？是不是就改出来了呀？ 那这个东西有什么用呢？这个是很有用的啊，很有用。为什么这样讲呢？我们可以把它做成块啊，什么叫块呢？好，我们再来 a t 七，比如说我们的数字啊，比如说这点事实吧， 我们做成这样的，但全部都可以设置成一样的啊。这个呢，你可以这样设置好，设置好了以后确定文字是不是出来了，那这个时候我们给他添加一个圆圈啊，添加一个圆圈，然后当然这个位置呢，我要放好一点， 他有什么用呢？就是这样的一个文字增强属性，我们在很多地方会经常看到这个，已经设置好了，看到没有？已经设置好了，我把它和这个圆圈了合到一起，输入命令 b。 这个 b 呢是用来做什么呢？用来做块，输入以后我们的名称啊，比如说这是什么呀？呃，这个我就随便命个名吧，你们自己去给他命名啊，叫做什么东西？选择对象，那这个对象呢？就是这里选中，他选完以后敲一下空格，然后他有一个 基点，这个基点呢，我可以把它设置到这个啊，圆心里面，这个是基点，然后呢这里允许分解，你可以勾上转换为块啊，选择对象，我已经设置了。呃，然后呢 我们就可以点击确定了，在这个时候呢，你不用管他，确定这个时候你就会发现你的这个图块他有有了一个特性。什么特性呢？当你双击他的时候，他就会弹出这个增强属性标记，这个时候他的指 他的值就可以改了。比如说我这个时候我想把它改为二十，看到没，这圈圈里面是不是就改了数值啊？我们在工作当中呢，会经常有这样的操作啊，你可以呢去进行这样的操作，我们把它复制出来啊，怎么复制 不了的嘞？啊？这个复制命令好像被我修改了啊。呃，我们给他复制一下，这是正面，我们看一下，复制 看一下，好复制几个出来。那这个时候你去修改这个圈圈里面的数值的时候非常的方便， 看到没这个图块的时候，哎，我想改掉这里面的四十五，这样直接双击就可以了，是不是很方便啊？那么这就是我们的文字增强属性块的一个应用啊，当然这个也可以是汉字啊，这个是可以是汉字的，比如说名字， 你这个东西是很灵活的，看到没有？数学改了啊，所以呢，我们是可以把它做成一个方框啊。呃，这样的时候你看一下，我们要把它做成一个比较灵 活的，这个是一样的，可以的啊，可以这样操作的，但是这个呢有点大了，没关系。 嗯，这个框呢，我们给他改小一点，不要这么大啊，把这根线呢也删掉，再给他画一根线啊，从这里连接，我们做一个简单的小表格啊，简单的一个表格， a t t。 哈， a t t。 这里全部我都改成这样吧，这个这个地方我不变的，我就直接用 d t 吧，我直接用文字工具啊，直接用文字工具去打出我们的文字，直接文字高度旋转角度为零， 比如说这个地方，这个是不变啊，姓名好，打完以后点空白的地方，这个是不变的，不变的呢，我就 我不去用 att 做，我把它移到比较对应的位置，然后呢，呃，我把这个呢给他敷这个下来，呃，姓名，这个是一个工牌是吧？工号，比如说工号 可以吧，简单的一个工牌，那这边呢，我就给他做上去了， a t 七， a t 七，是吧？姓名啊。这里的时候，比如说小南老师 是不是可以这样做好这些纸呢？我就全部都做成一样的吧，不管他，没关系的，设置好，然后文字高度， ok， 设置好了以后，确定这样的时候，你看这个文字是不是就有了呀？然后呢，我们再给他 copy 一个下来 cop 啊，我们 给他复制一个下来，把这个内容要改一下啊。好，那么下面这个呢，我就改一下，比如说我的工号是 a a p 杠零零一，好，我把这些全部都复制一下， 那么你就会发现这个东西是非常有意思的。 ok， 确定啊？有点大了是吧？呃，没关系啊，可以改一下，不要这么多。 呃，这里的时候好确定把它呢放过来一点，用移动工具 往这边移一点， ok， 这样的时候呢，大家看一下我们是不是已经设置好了呀？设置好了以后再输入命令 b 工牌名称，当然这个怎么做 就是你自己的事情。基点，这个基点是在这里啊，但你也可以在上面，也可以是在中间啊，因为这个是用来我们去移动对齐的一个点，选择对象，我们把他们一起选，选完以后敲一下空格，设置好了以后，确定这里的时候我们就不用管他了，确定 现在的时候这个工牌是不是就出来了，然后呢，我们想用的时候，我把这个复制一个出来， 哎，就很方便呢，对吧？哎，有几个人的话我就复制出来，比如说这里我们双击他是不是就出来了啊？你要改这个的时候，你看这里是不是有啊？想改哪一个你就改哪一个，看到没有？在这时候我想改，哎，这个地方，是啊，比如说，呃，张老师 是不是就改了呀？看到没有哎，他的工号是多少呢？我们可以在这里改， 对不对？ cp 零二可以不？哎，这样是可以的，对不对？当然这里的时候这个文字的特性还可以改啊，在这边可以改什么特性呢？可以改他的高度特性噻，如果改为十八， 可不可以把它改小一点点，他的文字属性还可以改的哦，在这边选中是吧？啊，他还有这些属性的，所以这个修改起来是很方便的，确定是不是就改了，那这里的时候我还想改。可以的，没问题。那这里的时候他的编号，比如说啊， cd 杠零三 可以吧？啊，蚊子有点大，我把这个高度改小一点，十八可不可以？没问题，是不是？然后呢？哎，这个名字呢，我同样可以改，是吧？这是比如说这是啊， 高老师是不是就可以了？设置好了以后确定。所以呢，这就是我们文字增强属性的使用，非常有用啊，非常有用的一个小技巧，希望大家下去以后呢啊，掌握他的使用方法，谢谢大家。

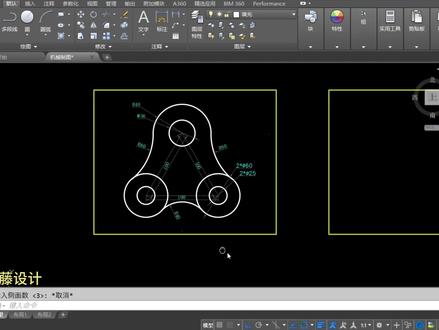

大家好，今天我们来绘制这个图形，这个图形呢是由圆连接圆弧组成，那么圆的圆心呢是位于中间这个三角形的三个顶点位置， 这个三角形呢它是一个等边三角形，边长呢为一百毫米。那首先呢我们来绘制这个三角形，输入 t o l 空格， 三空格，因为要根据边长来绘制，我们还输入一个子命令， e 空格，好，给一个起点输入一百，这是它的边长，这样中间的这个三角形呢就会制好了，我们把颜色呢给它改一下。 接下来我们会制最上面的这个圆，这个圆的直径呢是三十六，我们输入 c 空格， d 空格，三十六空格，它的外边呢还有一圈，这个是半径四十，输入 c 空格， 四十空格。接下来我们会这底下的这两组同心圆，它们的半径，它们的直径呢分别是二十五和六十。输入 c 空格， d 空格，二十五空格，好， d 空格，六十空格。由于这两组同心圆，它的尺寸呢是一样的，直接呢复制过去。 好，这样同心圆就复制完成了。再看一下它们之间的连接圆弧，上面这个二四零圆呢和这个三六零连接圆弧的半径呢是八十。输入 f 空格， r 空格，八十空格，对它们进行一个连接。好，这边也是一样。 好，接下来我们把多余的部分呢给它修剪掉，底下的这个连接圆弧呢半径是四十， f 空格， r 空格，四十空格。 好，这样图形就绘制成了，接下来我们把尺寸呢给它补全。 好，这样图形就绘制成了，你学会了吗？

在 cd 中如何批量选择我们想要的图形？比如说在这张图中把所有的家具选中，很多人都是用鼠标一个一个的去点，这种方法非常浪费时间。正确的做法，输入 sim， 选择其中一个家具，这时所有的家具都会被选中，然后把它复制出来，此时我们就得到了图中的所有家具。比如说我们想把墙批量选择出来，输入 sim， 然后用鼠标选择墙，也可以把墙单独复制出来。 c、 a、 d 批量选择图形，大家学会了吗？

大家好，三分钟学习绘制一张 cad 图，今天我们来挑战一下这张 cad 图形，下面我为大家来绘制一下这个图形，我们可以看到这个图形它有两个圆，分别是直径是六十，还有四十，这边是五十五度。我们先绘制第一个圆，是六十 c 空格， 白金是三十，绘制它的构造线 x l 位置，它的垂直尾车空格。重复上一个命令，我们选择绘图圆，它的是相切相切半径，相切两条边的半径是二十， 我们再点击绘图圆弧起点端点角度，这边是一个三百六十度，减去中间这个五十五度是三百零五度，这两个轴心，输入三百零五， 然后 l， 点击这个焦点，按住 alt 键，右键选择它的切点，这个圆的切点，点击 esc， 返回，选择这条边。 ex， 延伸一下，我们先把这个多余的线删除一下。 好，这边是五十五度，选择这条边 r， o 格，选择这个点。 c， 复制负的无数， 这边也是相切，相切半径，选择绘图圆，相切，相切半径是二十， 而是把这条线复过来 c， o， 直到这个边长， 同样把下面这条线 c， o 也把它织到上面，也再返回，我们来修剪一下 f 空格，选择它的半径 r， 输入零，回撤， 在这两条边空格重复上一个命令， y， c， 返回 t， r， 把这一条边修剪掉，我们给它标注一下 d， n， n， 标注一下它的角度也是九十度，这边也是九十度， 中间这个夹角是五十，再输入 d， d 凯，得出它的值减六十，这边是四十。

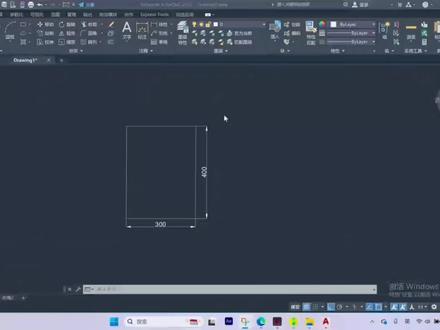

拉伸，拉伸选择的时候一定是右朝左，选择之后空格，然后选择一个基点进行拉伸。 你输入的数字不是你拉伸后的长度，是原本的长度加上或减去你输入的数字的长度。拉伸的方向朝上就是加，朝下就是减。 如果你是从左往右拉伸，是选择不了的，如果你从左往右拉伸选全了话，就会变成移动，就不是拉伸。 右朝左选全了的话也是移动，不是拉伸。所以要拉伸的时候不要封口，记住一定是要从右往左选择对象，拜拜。

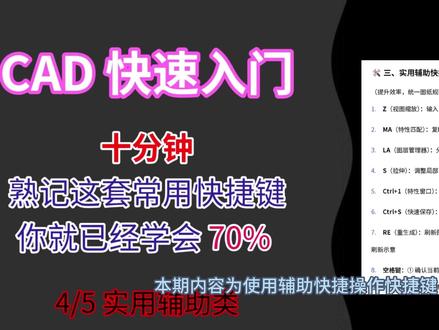

本期内容为使用辅助快捷操作快捷键。第一个试图缩放快捷键是 z， 可以 精确的放大，你想要放大的区域，比你用鼠标滚轮去滚动要快很多。然后我们学习第二个快捷键，特性匹配，也就格式刷快捷键是 ma， 比方说这两个线把它统一好，原本是两个颜色统一成一个颜色。然后是图层特性管理器，进行图层的设置和管理。 l a 快 捷键，打开图层管理器。 第四个是拉伸命令快捷键是 s， 可以 拉长，可以缩短 s。 我 们先示范一下拉长，选中拉长，我们在 s 选中空格 往回拉进行一个缩短，选中的部分会进行拉伸或缩短。第五个快捷方式，特性窗口，快捷键是 ctrl 加一 调出特性窗口。我们经常要查看轮廓或尺寸的特性信息，用 ctrl 加一调出特性窗口进行查看， ctrl 加一也可以关闭特性窗口。绘图过程当中我们要养成快速保存的习惯，这个时候就要用到 ctrl 加 s 保存， 这以其他的软件的保存方式一模一样。第七个是重生成快捷方式是 r e， 如果说你发现试图很模糊或者是弧形很不平滑，你可以选择 r e 刷新，那你会发现 轮廓就变平滑了。最后是我们经常讲到的空格键确认，做一个补充，离我们的左手大拇指最为接近，最为方便快捷。今天的视频您学会了吗？关注我，持续分享 cd 干货，有疑问随时在评论区留言。

c、 a、 d 基础教学三十不知不觉咱们已经学习了三十期了， c、 a、 d 基础快捷键也接近尾声了，猴哥把最后的分绝交给你们。 想必大家学习 c、 a、 d 的 时候最头疼的就是基础命令法，大家东搜一个西学一个，没有一个完整的学习体系。跟着猴哥咱们继续学习，终有一天你会超越猴哥！ 好了好了，不煽情了，继续学习。打断的快捷键是 b r， 顾名思义，打断就是用来打断线段的意思。先画一条直线，给大家演示一下，输入快捷键 b r， 然后会有提示选择对象， 我们选择这根线，下面会有提示，打断第一个点，输入 f， 在 线段上点击要剪断的第一个点，再点击要剪断的第二个点，中间就是我们要打断的线。猴哥真的在做每一期视频，希望大家都能学会，我也不再凶我的小猴猴们 了，这期视频就到这里吧，你们学会了吗？说话回答我， look at my eyes！

cad 基础教学二十七点的快捷键是 po 点，在 cad 中应用还是比较广泛的，下面我给大家演示一下。 l 空格画一条五百毫米的直线，要把这条直线均分成五份，选中这条直线给输入五， 这样就均分成了五份。大家是不是没看到均分成五份，我们把这条线移动走，下面实际有四个小点，只是不太明显，那我们就得改下点的样式，输入 p t， 选择一个明显的点样式，这样大家看起来就比较明显了。以后不管是线段的均分还是各种弧形的均分，都是这个逻辑， 学习不能死学，要掌握逻辑和技巧。我给大家标注下，让大家看得更明显，大家学会了吗？翠花回答我， look at my eyes！
