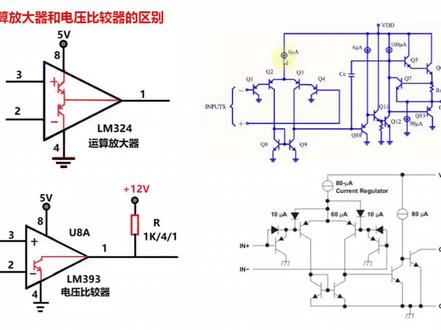

大家好，这个视频咱们来聊一聊大家比较关注的运算放大器和电压比较器的区别啊。上面这个图呢，是咱们的 l m 三二四，还有咱们的 l m 三五八，都是比较经常用到的这一个运算放大器。 下面这个图呢，是 lm 三九三，还有这 lmlm 三三九，都是比较常用的这个低压比较器。 这两种器件外形，看外形他的符号几乎都是一模一样的，同样端，反向端、输出端，供电端，打铁端都是一样的，但是咱把它抛开之后，咱们看内部的电路， 不管是运算放大器还是比较器，一般呢都由输入级、中间级和输出级构成。咱们先说这个输入级，输入级 习呢，不管是预算放大器还是低压比较器，都是一致零挑极强的插动放大器输入。 但是这个中间级呢，这个运算放大器呢，明显比比这个比较器呢要复杂一点，因为啥呢？因为这个运算放大器它的主要功能是放大，它里面的有这个级别数量比较多的放大电路。而这一个比较器呢，就相对来说简单一点， 但是他们最大的区别就是输出级，这个运转放大器的输出级呢，是属于功率放大级别的，这一个强这个推碗输出就对过推碗输出。 而这一个地压比较器呢，它是属于及电及开路输出，治它的本质的区别。 还有这个运转放大器呢，它不仅可以工作在线性放大区域，它还可以工作在这一个比较气的这一个非线性放大这个区域，也就说是能够不仅能够输出近一点呀，还能够输出这个高低电瓶， 而这个电压比较气呢，因为他的输出级呢是这个继电器开路输出，他呢要么输出灵符，要么输出这个高电位， 也就说他只能会输出高低电位，并且在工作的时间，这个电压比较器输出端呢必须加装这一个沙拉电阻， 他的输出高电瓶呢的高电瓶的高低呢，是和这个莎拉蒂亚有关的，好，这个是他们的本质区别。下面呢，咱们借助仿真电路看一看 啊，好，打开仿真器，左边这一个呢是运算放大电路，右边这一个呢是低压比较电路，咱看左边这一个三万八构成的这个构成的这个低压比较器。 其实啊，这个上个视频咱们都讲了这个运段放大器，张拿工作在开环状态的时间， 它就构成了低压比较器，为啥呢？因为开环的时间 r f 这个电镀是无穷大，那么它放大倍数的就是无穷大，那么它之 无穷大的时间呢？输出端的电压呢？就近似于这一个电源电压，但是咱们在这个图上看，现在同样端的电压是二点七伏，咱们给他再高一点啊，同样端是三伏，反向端呢二点七伏，同样端呢高于反向端输出电，输出端呢是高电位， 但是他十一伏并没有打到十二伏，与这个与这个电源电压呢，还是有一点差别的。 如果说现在的反向端的地压呢，咱们反向端地压高于同样端，那么他输出为零，所以说呀，这个 当这个运动放大器在开环状态的时间，他就构成了咱们常用的低压比较器，低压比较器，所以说呀，这一个呃运动放大器的主要功能那是放大，然后呢次要功能那是低压比较 好，咱们看右边这个图，这个图呢是 lm 这个三九三构成的这个低压比较器好看，这个电路的输入端和这个运放的输入端运放构成的低压比较器的输入端是一模一样的，但是输出端不一样，他多了一个啥， 多了一个上拉电阻。好，咱们现在看啊，当这个同向端的电压高于反向端的电压的时间，同向端三点六，反向端二点五，所以说他输出的就是十二伏。 其实此时啊这个输出端呢，他这个机电极，这个这里面咱刚才说了是一个机电极开路，这里面这个三极管呢，他此时现在是处于这个截止状态的，所以说他输出是十二伏。 如果说现在咱们把反向端呢大于同向端，比如反向端三点九，同向端二点一，此时处处为零服务， 此时他这个输出端的这个三极广大，是处于饱和状态的，也就是说向来 c 和 e 的向来接地的，所以他输出了零点零伏。好，这个呢就是这咱们这个运算，咱们这个第 压比较气，那么如果说此时咱把这一个这个输出端这个沙拉电阻呢，给他干掉，就不接沙拉电阻，那么我们再看， 不管是铜像端高还是反向端高，此时啊他只会输出，只会输出灵符，因为啥呢？因为他没有了这个沙拉电阻，输入端没有了沙拉电阻，所以说我们以后在维修的时间呢，看他到。

运算放大器在电路图上，在板上有些信息是可以直接看出来的，但是需要一定的知识储备量。现在从看图的角度来做一些了解， 最基本的最起码要了解它的符号，比如像这个符号里面一个三角形和一个无虫大，这边一正一负，这边是输出， 和这个符号都是可以代表运算放大器的。一正一负的表示同向位输入端和反向位输入端，尖端就是输出端，一个框里面一个三角形加上一个无穷大的符号， 这种表示理想运算放大器。虽然我们看图的时候有这个符号，但是现实中不会有理想的运算放大器，他只是告诉你变路的设计外围的参数是按照理想运算放大器来设计的， 比如他有无限大的开环，放大倍数更多的电路是用这个符号来表示。 运算放大器最基本的功能就是对两个输入端的电压进行对比，得到的差值进行放大，放大的倍数很大，可以达到几万倍甚至十万倍。 对输入电压插进行放大，这个特点就是插模放大。现在来看一个耳 及放大器的电路用的是 n 一五五三二音响经常用的前置放大集成块，它是双运放，这里用了其中一个运放， 用了一二三角。要看的线路基本上就是三个方面，一个方面是输入的路线，一个方面是输出的路线，还有一个是反馈的路线， 这里并没有标正负，但是从电路结构是可以看出来的，从输出端引回输入端就是反馈， 而放大变路所用的是负反馈，所以从这里回来看到二角就知道他是负反馈，就知道他是反向位输入端，那么 三角就是铜向位输入端，虽然他不标，但是可以看出来这个电路就是铜向位。放大电路，输入信号的时候应该是两根线，一根是信号线，一根是接地线。输入的信号通过一个电阻和一个可调电阻串联， 很容易的就判断他是音量电位器，然后通过一个电容把信号输进去。 输入端经常会用偶和电容把信号传送过去，然后他还起到格子流的作用，不会让里面的电流流出来到地。 那这个电阻有什么用呢？运算放大器，其实他的两个输入端内部是有三极管的，外面的电阻是他的偏 制电阻，要求里面的两个三极管的偏置电阻尽可能的相等。 三角是通过三十三 k 的电阻，另一端接到零伏的地方，二角也应该接一个三十三 k 的电阻接到静态，零伏的地方，输出端静态的时候他是零伏， 所以这两个电阻是平衡的作用，如果这里用二十 k， 这里也是应该用二十 k， 这样才会得到比较好的平衡作用。 这条路线就是输入的路线。再看输出端，输出端是通过一个偶和电容，然后连接到耳机插座，下面应该是另一个声道的，这里没画出来，也就是电路是属 属于双声道的。耳机放大电路，输入的耳和电容一般比较小，而输出的耳和电容比较大。 输出端通过一个店主复反馈，但是并不希望所有的信号都反馈进到二角，而是把一部分的信号反馈回来。那怎么实现部分信号的反馈呢？就是让输出的信号通过这两个店主来串联增加， 下面接了一个格子流电容，所以这条路线的串联只是对信号有作用。 部分信号反馈输入这里呢，并连了一个小容量的电容。在放大电路中，经常在输出端和负反馈输入端之间直接连接一个 小容量的电容，它是起到了高频直接复反馈的作用，抑制高频的放大。 也就是说对于特别高频的信号，他是直接复反馈的，相当于电压跟随器的作用，放大量很小，防止电路产生刺激。如果有些电路他不标引角，也不标型号，那就是说只提供了电路结构， 具体的运放自己选。电路图是经常不标电源角的，甚至输入端的引角也不标。 如果他标有型号，可以直接按照型号来查资料，或者记得他的引脚规律，不用查资料就可以判断。比如把 角的运放它这里 n 一五五三二，括号一，就是指里面的第一个运放，一般一二三角是第一个运放， 五六七角是第二个运放，那就可以判断这个是一角输出，这个是二角复反馈，这个三角信号输入端同向位输入端。 常见的八角的运放也是八角接正电，四角接负电，如果双电源就是八角正电，四角负电，如果是单电源就是八角正电，四角接地， 这些都是规律。看图的时候，有些是图纸上会标出来，有些是不标的，按照常规或者是自己查资料。

运算放大器，简称运放，在信号放大很常见，有通用微功耗、隔离、高速仪表、音频等多种分类。运放的内部框图，运放的符号和模型，不同类型的应用可以抽象出对应的表达式。 一般根据芯片四印查询手册查看参数。电源电压范围一般最好低于极限电压，还要考虑运放是否需要双电源供电，具体以手册为准。共模输入信号范围 运放的输入端输入信号电压的限制一般低于电源电压。当五伏供电时，注意输入信号电压的范围输入有的要求小于四伏，超过可能就出错了哦。 开环增益运放的内部电压增益，你肯定在想是不是有电流增益的，有的共模抑制比共模信号的抑制能力，手册给的典型值一般都是九十 db 转换速率 s r， 有 的叫百速参数，也叫压百率。输入有个电压跳变时，输出对这个的响应速度， 手册给的单位是福特，每微秒是可以传递信号的百速最大值，这时的增益规定为一。理论上输入为零，输出也为零，实际输入端不为零，输出液不为零，这个折合到输入端的电压也叫输入失调电压，即为外偶或者 vos。 在实际中，双电源电路比较复杂，更多时候使用单电源供电，这时会丧失对负半周信号放大的能力，所以会给同向端通过电阻分压，把信号整体向上平移电源电压的一半，如果不对信号的负半周放大，则可以不用。

预算放大器电路中有三个电容，那你知道这三个电容有什么作用吗？第一个，反馈输入输出引脚之间的电容，它的作用有两个，一个是频率补偿， 弥补输入电容带来的响应延迟，抑制运放刺激震荡。还有一个就是滤波，滤除高频干扰信号，防止对后级电路产生干扰， 数值一般为几十匹法。第二个，正负两输入端之间的电容，这颗电容作用只有一个，那就是抗干扰的作用。假设同向输出端有一个瞬间很高的干扰信号，那么同向输入端就高于反向输入端，输出端一瞬间会产生一个干扰信号，但犹如 但由于电容的存在，输出端很快就会通过电容反馈到反向输入端，这是因为电容两端的电压不能突变，那么信号就会完整的加到反向输入端，两个正负输入端会互相比消取值一般是几匹法到几十匹法。 第三个，电源， vcc 上的电容，这颗电容主要是用来滤波的，让我们的电源网络更加干净。抑制干扰信号 主要是根据运放的工作频率来决定，一般频率越高，电容就越小，反之则越大，一般取值为十纳法、一百纳法和一微法。好了，你现在知道了吗？

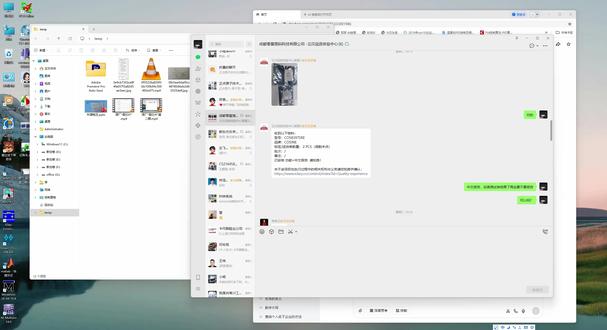

我爱学习 hope 分享，呃。接着上次说的那个原厂假芯片， 嗯，当时我们不是第二期的时候，我们做了一个视频，然后测出了问题现象，然后后面我们就交到第三方去检测，呃。然后我们发了两片 给对方，一片就是测试好的那一片芯片和一片有问题的芯片，然后对方的那个测试结果出来了，然后出来的结果是啥？就是 两颗芯片一颗，呃。就是测试结果两片。咨询 使用的仪器设备是直流稳压源示波器，信号发生器，万用表测试，呃。测试工作电流，呃。二点三安， 呃。典型值是在没有负债的时候，它的电流消耗压百率四十伏，这个也是没问题的。十条电压正负，呃。十毫伏最大值在 vs 呃十六伏的时候，一片通过，一片不通过， 呃。就是说 out， 一 输出引脚输出偏高，十条电压偏高在零点五伏以上，相对是五百毫伏。 其实我们那天那个视频其实就已经发现是十条电压的问题了，然后 我让对方测的时候也主要测这个十条电压，主要测这个十条电压， 呃。所以说对方测出来也是十条电压在严重的偏离，所以说才导致了我们的电路不能正常工作，不能正常运行。然后这个事情呢，我也反馈给了原厂， 但是原厂收到这个信息了之后，呃，反正他就显得也开始说，你是不是，是不是用测测坏了或者怎么样的？其实我那边是什么？我是反正坏的芯片我拿上去就有，就装上去就有问题。 还有一个我那个电路是，其实这是一个替换电路，我前面的那个电路 是已经量产了的电路，不可能损坏那个东西，并且也没有大电流工作，也没有发热或者是怎么样的，所以说反正他就找各种问题嘛，没关系，就让他们去先弄，他们自己去分析，实际上我这颗芯片 有没有违规使用，或者是有没有损坏，或者怎么样去让他们欺骗了之后也能够分析到的，所以说这个没有什么好隐瞒或者是好隐藏的。 呃，针对这个，呃，失调电压，我，呃，这个东西我们其实跟我专门做了一个 ppt 文档，然后跟大家分享一下，呃，这个失调电压究竟是什么东西？ 呃？怎么测量？呃？是为什么？怎么产生的？嗯，那我们先说一下这个失调电压，呃，他的定义就是差分放大器或差分输入预算放大器中为了输出端获得恒定的零电压， 零电压输出在两个输出两个输入端所加的直流电压之差。什么意思呢？就是说在开环状态下，然后这个微 out 等于零，就是我们测量方法微 out 等于零的时候，使微 out 等于零， 正向端接接地，然后负向端输入一个直流电压信号。呃，因为当这个有些小的是几个毫伏，大的就是十来个毫伏，呃，小的是小于一个微伏以下， 大的可能就是就是十来个好伏。这个我们选的 c 幺四八三九七已经是很大的失调电压的，结果他弄了一个零点五伏，就是五百毫伏，这个简直我是为所未闻，也没有从来没有见过这种，所以说他这肯定是芯片制成上的问题。 好，我们接着回来再说。哎，这个失调电压的这种，这种是开环测量方法，还有一种是闭环测量方法，闭环测量方法就是利用他的那个放大的性质把这个呃呃 失调电压测量出来，然后就是什么呃铜线端，嗯输接地，然后负呃负向端加个一百欧的电阻接地，然后呃再加一个反馈电阻十 k， 哎接到那个输出端，这样的话就形成了一个放大十倍的一个关系， 哎，放啊，放大一百倍，十 k 除以一百 o， 十 k 除以一百 o 就是 一百倍，然后这个得到的是呃微 out， 再除以一百倍就是他们两两个的电压。失调电压这个测量方法就是这样的。 然后我们其实经常呃呃有有说这个失调电压是怎么产生的，哈，其实失调电压 就是在输，这是运放的输入，呃就是一个呃输入级，它内部的输入级，它的管，晶体管或者怎么样的， 它就是由于这输入级的这两个这些管子的对称性啊，这个组织啊这些东西产生的使这个输出产生的一个失调电压。然后这个失调电压其实我们还有可以很清晰的，就是以前应该熟悉的一个什么芯片叫什么 o p 零七， 我我们看一下 o p 零七，这个是 o p 零七的，呃输入级，哎，它就带有个什么东西， 哎一角和八角他是可以调这个十条电调零也就是我们说的调零，调零就是哎调零我们其实调的就是一个这个十条电压，一角和八角，然后中间加一个可调电阻，中间的抽头接到正 调就调的这个东西，其实你看这个是输入，这两端输入他其实是跟我们这个有点相反，我们的这个电阻是接到负端，然后他这个电阻是接到正端，所以说这个调零的时候他是抽头是接在正的， 这个的话应该他抽头就应该是接到负，所以说，呃，这个两个调零反正都是一样的东西，就是，呃在这边他们两个不一样的，就是让他这边倾斜一点，或者这边倾斜一点，最终是输出等于零。 嗯，十条电压就这个样子。呃，今天我们的那个电路，呃，今天我们的那个视频就就接收到这里，然后后续我们 持，我会持续更新这个 c o s 八三九七，然后最终一个有什么结果？呃，谢谢大家。
