啊，大家好，本节课咱们讲一下 jx 三百、 ecs 一百流程图，调用这个糖出流程图，它的一个画面的一个阻态及它最终的一个效果展示。 咱们还是点这个系统主态，点载入主态，输上他的密码。 首先咱们看看咱们上节课绘制的一个糖出流程图，咱们绘制的一个 页码为零二，标题为风机轴承温度的一个糖醋流程图， 这是他的一个画面画面，咱们制作的一个糖醋流程图画面，接下来咱们就要在流程图调用这个画面进行一个温度，风机电机温度的一个显示， 咱们点咱们这个流程图 f 点编辑， 咱们增加一个按钮，增加一个按钮就是让他显示这个风机温度，点这个按钮选择按钮类型，咱们是特殊翻译按钮，点下一步 标签给他写上风机轴承温度 句型，画面类型，画面类型，咱们是点这个下三角，选择调用他的一个糖出式流程图 页码，页码，咱们刚才是看的页码是二，咱们把这个页码选择一下，改成二 点，确定 这个就是咱们糖醋流程图的一个 按钮，咱们放到这这这个位置上进行显示，然后接下来咱们点保存， 保存，咱们退出以后，咱们点一下外部的一个保存按钮，然后再点边页，全体边页 开始变异， 变异完成以后咱们发布一下数据，发布数据，然后进入他的一个变异正确， 接下来咱们把数据进行发布，点发布组态， 咱们选择这个工程师长，让他发布，把这个画面发布到这个 我们的这个幺三零控制账上进行显示，上位基金显示点通知更新， 他发布完成以后，他就会自动进入这个监控的一个画面 监控，咱们登录一下，登录一下操作选组小组，咱们登录这个过路操作小组，密码是 sup c o n d c s， 点登录 登录，登录上以后 上面这个按钮就可以进行操作了，这个是调出他的一个流程图的一个啊，图标按钮，咱们点这个流程图，咱们就点调出咱们这个图来了，是不是 这个图以后咱们点咱们这个风机轴承温度啊，就调出了咱们新建的那个糖出窗口图， 这就是他最终一个画面的一个呃显示， 然后关闭。另外大家有如果要退出的话，也需要再登录密码，点这个退出系统， 你照样还得输上输上密码 啊，这就退出来了。 下节课咱们讲他的一个趋势图的一个设置，如何调用这个趋势图及趋势图里他的一些仓数设置。

欢迎参加浙江中控技术股份有限公司 wiper field e4s 一百 dcs 系统培训。 首先我们来介绍系统硬件， 本课程中我们将主要学习 dcs 概述 以及控制站硬件、操作站硬件和通讯网络， 因为他这个我发现 下面进入第一部分 dcs 系统概述。 dcs 是集散控制系统或分散控制系统的英文缩写，全称为 distributed control system。 dcs 基本的设计原理可以概括为八个字，即控制分散、管理集中。 那么如何来理解其意义呢？下面我们将对其做进一步的阐述。 控制分散是由于流程工业中需要观察控制的对象，包括生产现场的各类仪表、阀门、开关、电机等设 都分布于各公益现场。由于对象分散决定控制分散。 对象分散不利于操作人员、工程师的操作、维护以及管理， 那么就必然需要一个平台把分散的对象进行集中管理，易于对现场生产的操作、监视和控制。 而 dcs 就是这样一个平台， 主要包括控制站、操作站和通讯网络这三部分。 而与之相对应的 adventure pro 软件则包括主态软件包和实时监控软件两大部分。 其中阻态软件包又包括系统阻态软件、 流程图制作软件、报表制作软件、图形化编程软件等。 体系结构主要分为四个层次，由上到下依次是信息管理网、 过程信息网、 过程控制网以及控制站内部的 sbs 总线。

这大中控组态软件如何管理用户？今天讲下用户授权软件 security， 如图，这大中控管理员默认密码为 subconux。 打开软件的系统组态，进入如下的组态页面，点击顶部的总体设置， 选择用户设置选项，进入如下用户组态页面，点击向导或者黄色加号，可以添加设置新用户。点击角色列表中的用户列表，可以修好用户密码。 点击角色列表下的工程师功能权限，可以看到工程师权限，选择角色列表下的工程师或者操作员，再点击上面的叉号，可以删除相应用户，这样就可以创建删除及修改用户权限了。

d、 c、 s 组态学习这里呢，我们先打开组态界面 工具栏，点流程图 f 按钮，创建一个流程图画面名称热水罐。然后呢，进入流程图界面，修改背景颜色。 在这里呢，我们先绘制一个矩形，拖动边框改变大小。 接下来呢，在矩形上方画两条直线， 点击鼠标右键，改变直线颜色， 绿色代表循环水补水，红色代表蒸汽。接下来呢，我们打开前段时间学习的图形，复制气动切断法，并改变方向，与大小 调整合适后与绿色线条重合。然后呢，我们复制添加另一个阀门， 两个阀门位置大小调整一致， 并标注阀门所代表的控制对象。 接下来呢，我们会指泵从流程头界面的对向工具条 模板库里选择一个泵的样式导出到画面上。然后呢，适当调整泵的画面， 从上幅画面中复制泵的图形。 接着把气动调节阀的图形也复制过来， 用直线把设备之间的工艺管线连接， 并调整阀门合泵位置大小。 再从五百穿头里找个箭头， 用来标注工艺管线中介制的流向。 下一步呢，我们添加热水罐所显示的侧点，点击对向工具条动态数据命令， 添加水罐页尾，显示尾号， 调整大小至合适。 这里的流程图组还包括画面制作、动态数据开关量、命令按钮等的添加。 接下来我们开始做切断阀连锁程序，下一讲，我们先做补水阀门连锁。

d c s 组探学习，我们先组探一个新工程， 添加控制站型号 xp 二四三 x， 要选择永余添加操作站，一个设置为工程师站，另一个为操作站。接下来点击 io 添加数据转发卡， 型号为 xp 二三三，接下来添加 io 卡键，我们选 xp 三六六开关量输入卡， xp 三六七开关量输入卡， 一个气动切断法需要两个开入量开反馈，关反馈，还有一个常 信号开出亮，接下来我们开始加点位 开反馈， h s v c o 八五零一关反馈， h s v c c 八五零一 并添加注视，以便操作员更清晰的知道法门。 接下来呢， 添加开出亮点为 h s v 八五零一并加注视。 点位定义好之后，接下来呢，我们开始制作气动阀流程图，双击操作小组， 点击增加并定义操作小组名称， 然后呢，点击工具栏流程 f 按钮，添加流程图文件名称及页标题。 接下来呢，就进入了流程图制作画面，下面呢，换个背景色， 从模板库管理器里选择一个切断法样式， 选中图标，右键导出，把图标分解。 切断阀呢，有三种状态，开关开不到位，关不到位。接下来呢，用不同颜色显示状态并关联点位， 先关联开反馈，点击图标右键动态属性显示隐藏 增加零到零，不合适，一到一合适， 记得一定要在动画有效上打勾。关反馈的添加方法与开反馈一样， 接下来呢，我们把三个图标上对齐，左对齐， 然后呢，又竞选组合 开关，反馈完成后，我们添加开出亮按钮，在工具栏选择开关亮，添加点位 概变颜色，开为绿，光为红， 调整合适的大小组合在一起， 要画一样的阀门复制，点击右键位号信息，点击把三个点位替换后，就可做好下一个气味阀。 下一波编译，进行姿态调试， 选择启动监控， 看一下在实时监控里的显示效果。下来呢？自己动手练习练习。

今天解决不常见的问题，无法打开主态，先来看看问题现象，打开工程失败， 打开系统结构主态软件，新建一个工程，常规做法，加速略过 自己新建的工程，居然打不开，肯定不是版本问题。检查一下工作路径， 看起来比较乱，软件和工作路径都放在了地盘， 相关配置文件问题都不大。 再来查看一下软件版本， 这里提示主态同步终止。我注意到该系统同时安装了 plc 相关软件， 输出结果一直提示路径问题， 索性将所有工作路径清理干净， 重新将工程波导入。 问题依然没有解决。 终极解决办法，卸载重装，连同其他主态软件一块卸载掉，重启安装，然后就搞定了。这里还是提醒大家，尽量使用虚拟机，相对独立的系统环境才能保证软件的可靠。

我们今天来讲一下画面基本主态及仿真。 首先打开独态管理软件， 选择从独态服务器打开，因为我们上节课已经从独态服务器打开，所以本节课我们默认为从独态服务器打开，那么此时我们可以点击编辑 水冷操作四，下面的流程图调节 接法，我们点击编辑好，记录到了调节法主态界面中， 我们先保存一下，那么系统默认为地盘 ecs data ecs 七百四十名项目 hmi o a o p i c 下面， 那么此文件夹我们是不可以更改的。好，点击保存 好，我们来做一个画面，那么 ecs 七百为我们提供了直线折线，弧矩形、圆角矩形、椭圆 弦，扇形，多边形管道，文字数据连接系统，变量面板按钮，图片选择框，组合框，菜单，定时器，祛湿空间等。 如果我们想做好一个画面，我们可以引用其中的一种或者是多种空间进行相互组合，比如下面我们来做一个调节法， 那么我们来做一个示意图，可以引用矩形， 那么一个简单的调节阀我们就做完了，我们可以更改它的颜色， 我们点击此矩形框，在页面的属性中可以点击背景色下拉尖头，我们选择，比如这里我们选择绿色，那么此矩形框变成了绿色。 对于很多种空间，系统中已经给出，我们可以不必去利用我们的矩形框或者是圆角矩形等相互组合进行做。那么我们可以点击菜单栏中的 闲饮模板，对象浏览器 系统模板，比如这里我们选择一个罐， 我们将此空键拖到我们的空白区域，松开鼠标，好，我们将我们刚刚新建的这个法删掉， 那么我们再选择一个阀， 好，我们同样选零五， 零五代表的是我们的一个球阀， 大家可以看到此求法，我们在生活中可以经常看到，我们的自来水管道用的就是此求法， 可以拖动上下边缘及左右边缘，对此空间的大小进行更改。 好，系统为我们提供了管道，我们只要把鼠标放在相应的空间上，就会有中文进行提示啊，我们这里提示的管道， 点击此管道，我们从容器连接到 该发体，松开鼠标，双击好，那么此管道就生成了。 那么大家可以看到，如果我们想更改此管道的宽度，同样点击此管道，在右面的属性栏中，我们将管道宽度进行更改，比如这里我们选择二十， 输入二十之后，我们输入回车键，好， 这时我们可以调节鼠标键盘的上下键进行微调。 那么大家可以看到管道与阀之间的 的连接处有重影，很难看，那么这时我们可以选择阀，右键将阀置于管道之上，可以选择置于顶层啊， 那么容器管道阀我们连接成功，我们再复制一个管道粘贴，将此管道连接到阀的右端， 同样我们将持管道置于底层。哦， 那么容器与阀我们就连接完毕，这里我们继续生成一个数字连接，比如我们要显示的是容器的液位 数据连接，我们点击后面的三个点， 比如这里我们选择水箱水位，那么 当我们画面在运行的时候，容器此处数据连接处显示的是我们水箱水位的数值，那么同时我们可以看到下面还有备选方案， 可以选择显示单位，比如我们的水箱水位单位为毫米，那么当我们选上显示单位的时候，我们就可以在数值后面自动显示出我们的水位单位 名称。名称这里我们定义的是水箱水位，那么可以在我们的数值上侧显示我们的水箱水位是个汉字 显示状态及我们辞职是否已经连接到 dcs， 或者辞职已经报警。好，这里我们只选择显示单位及默认的显示提示就可以了。 点击确定 罚开度，同样 数据连接 问号， 我们选择法口开度确定同样显示单位，点击确定 好，我们最后点击保存。 那么 大家可以注意， 我们现在建立了五个流程图，那么现在我们 要将调节阀的流程图连接到水泵的流程图，并且将水泵的流程图连接到调节阀的流程图，所以这里我们要添加一个按钮， 我们将鼠标左键放在按钮的上方提示按钮，那么鼠标左键点击此按钮之后 将其拖到右边的空白区域，我们将此按钮更名。 打开水泵流声图， 此时依然回撤好。此按钮的颜色我们可以进行更改，我们更改的是七背景色， 比如这里我们选择黄色。 好，静态属性我们更改完毕，那么下面我们要进行更改的是此按钮打开的水泵的控制方面的连接， 右键选择动态，或者直接双击该按钮， 可以看到动态属性设置好。这节课我们先讲的是动作中的 动作，那么动作连接打开画面， 大家可以看到该动作中有打开画面，弹出画面前页，后页，运行成绩等等，那么这里我们选择打开画面， 确定好，我们继续点击保存， 那么下面我们再来编辑一下水泵方面， 在水泵点 pic 后面的编辑，我们点击一下，那么我们进入到了 水泵上位机画面的主态。从窗口中我们可以选择调节阀或者水泵。好，那么我们依然在通行库中选择一个泵， 比如这里我们选择三号， 我们再选择一个阀门， 我们选择一号阀门， 好，将此水泵与阀门连接。同样采用左侧的静态管道， 将此管道的管道宽度进行更改， 对于此管道的颜色我们也可以进行更改，比如内部色 我们更改为蓝色。 同样我们将阀的右侧连接成管道。 对于两个管道是否是相齐的，是否是水平的，大家可以这样操作，我们选中左侧的管道， 按住 shift 键，按住键盘的 shift， 同时选中右侧的转道，那么我们点击上对齐。 好，两个管道已经对齐了，那么我们系统的菜单栏中提供的是左对齐，右对齐，上对齐，下对齐，以及水平对齐，竖直对齐等。好，这个大家可以回去自己试一下， 那么我们的水泵界面静态图堵态完毕。好，这里我们同样也用一个数据连接， 这里我们选择冷却水温显示 单位， 此冷却水温显示的是水泵的水管温度，冷却水温度，那么同样我们选择阀门开度 啊，点击保存，那么系统默认还是此文件夹，点击保存 好，我们将此画面进行关闭。下面我们进行仿真，来看看我们 刚刚读太的画面的效果， 那么我们首先要更改我们的 ip 地址，我们要看一下我们的系统结构图材软件， 我们的操作预零定义的服务器节点制地址为零点幺二九，服务器 为零幺三零，操作节点为零幺三幺幺三二幺三三。好，我们任意访问一个，比如这里我们模拟成零幺三幺，那么 我们更改一个网卡的 ip 地址 幺七二点三，零点零， 那么大家这里要注意，这里我们就要更改成幺三幺， 如果我们想模拟仿真操作节点二幺三二地址，那么这里我们改成幺三二。好，我们先改成幺三幺，点击确定，确定 关闭， 我们回到主态管理软件中，右键操作预零，选择主态发布 啊，大家可以看到我们刚刚添加的 ip 地址 幺七二点三，零点零点幺三幺。好，我们的仿真福气已经找到此 ip 地址， 那么我们点击全体发布，进行 全体发布，将重启监控，你确定要继续？我们点击确定 状态中，可以看到发布成功未启动，那么我们来启动一下我们的监控，找到监控启动软件，双击 确定 好，已经进入到了监控主态软件的主界面，大家可以看到左上角的可操作框为灰色的，是不允许我们操作的， 那么我们首先要进行登录，点击人头像用户，登录用户名， 在观察用户名为观察员的时候，我们的操作显示为灰色的，不允许我们操作，那么我们选择工程师 密码同样为额的 mini 及 a d m i n。 点击确定 好，大家可以看到我们的左上角的菜单栏为可点，那么大家来看一下系统种帽，系统种帽为我们主菜的， 再看一下数据预览，数据预览为表格呈现的形式是我们上节课进行主态的控制分组， 控制分组，我们上节课只加了一个总管压力的尾号 去试图 七字图，大家也可以看到我们上节课只加了一个法，法口开度的一个趋势。 好，大家可以看到这是我们刚刚主态的流程图， 由于现在流程图为空白的，说明我们的刚刚主态的流程图没有发布过来， 我们需要进行重新发布。 好，我们先先将此仿真画面进行关闭，那么我们同样点击退出系统，退出系统时密码同是同样 范围。 admiving， 选择主态发布， 点击全体发布，或者点击正量发布， 发布成功， 那么此时我们继续再次打开监控启动软件，这时我们可以点击一下更新 显示主态更新成功，或者我们点击下三角的更新所有。好，同样点击主态更新成功，点击确定 好，已经打开了监控主态的主界面。同样第一步我们需要 登录选择 admini， 输入密码 admini 好，那么同样可以进行了操作。这时大家可以看到我们刚刚新建的流程图，画面为调节阀已经打开了，大家可以观看 玉为操作玉林操作小组为水冷操作室用户名额的密画面调节阀， 那么尺为流程图，流程图中为二杠一，也就是说我们现在已经主态了两个流程图，其中 是调节阀流程图为我们的第一个流程图， 当前操作小组无访问此页面，那么当我们弹出此对话框的时候，表示我们的按钮没有进行访，没有进行授权。 好，这节课我们先讲到这里，下节课我们继续讲画面主态。

呃，大家好，这节课咱们讲一下浙大中控梯形图的一个编程， jx 三百一，四 s 一百啊，如何进行一个梯形图编程？咱们设置了一个控制要求， 这个控制要求是现场有一个万能转换开关，他是有三个状态，分别控制变频器频率为十赫兹、三十赫兹、五十赫兹。接下来咱们打开咱们的阻探软件， 首先咱们先新建三个位号，分别是开关量一，开关量二，开关量三，然后再建一个他的一个输出的一个位号点， io 选 io 点，选择相应的 di 卡点，增加 默认，他就是开关量输入一，咱们以默认这个值，然后再增加一个，把它描述修改一下，十赫兹， 这是三十赫兹， 增加一个五十赫兹 点退出，咱们再建一个他的一个变频器的一个输出，咱们先建一个自定义变量， 建一个两字节的输出频率，咱们这块已经建好了，咱们用就用这个量就可以了，退出， 接下来咱们打开咱们的那个编程界面，首先点这个算法点编辑， 然后咱们新建上一页梯形图， 选变频控制， 确定。 首先咱们先输上他的一个三个开关量，第一个是用长开点，其他两个用长臂长臂点， 接下来咱们加上他的一个副直的一个算法块点，这个点木 输入一，这个是十赫兹。 确定输出，咱们选咱们刚才建的建的那个变量， 咱们再给他加个描述， 这是三十 五十。接下来咱们把线连上， 连到他的十能端，当这条路通了的情况下，十赫兹就会复制给这个他的一个输出指令，然后咱们把整体复制上两分， 接下来咱们 把点名给他加进去。第一个选择开关量输入一，选择开入量，这个是十赫兹， 这个是三十赫兹， 这个是五十赫兹。第二条路是让三十赫兹，咱们先把这个输入，这个改成三十赫兹 决定，所以说第一个他就是三十赫兹，咱们先把描述修改掉， 三十，这个是十赫兹，这个是五十赫兹。 然后第三条路是第一个是五十赫兹，第二个是三十赫兹，这个是十赫兹， 这个输入是五十。 然后第二条路咱们把点名给他加上，这个是三十赫兹， 有十盒子， 五十盒子。 第三条路这个是五十赫兹， 这个是三十赫兹，这个是十赫兹。 这样咱们就做好了，咱们编辑一下，生成一下目标文件， 编意成功，说明起码是咱们这个语法上没有错误。功能上也是第一个开光，比如说十赫兹万能转换开光转到十赫兹这 头的时候，他这个长开触点就会闭合，其他两副触点就会断开，而咱们用的是长闭点，将它取访，就类似于一个护锁的一个作用，将石赫兹传送到这个输出的一个指令， 控制变频器，输出变频器为十赫兹，同理第二条、第三条分别控制变频器为三十赫兹跟五十赫兹，这就是他浙大中控 gx 三百 ecs 一百 t 星图的一个编程。 下节课咱们讲他这个功能块编程，实现上述控制要求。

今天我们利用两个系统图来讲一下中央中控 dps 与合力时的 dps， 他们系统架构的不同，中央中控的 dps 在化工上应用的多一点，而合力时的 dps 在建厂上应用的多一点，因为合力时就是靠建厂这一部分发家的。 据说是因为合理时的系统当中是 c s 架构，所以呢在化工上应用的较少。那么什么是 c s 架构呢？ c 就是客户端的意思， s 就是服务器的意思， 也就是说在他的控制系统当中呢，有服务器，有客户端。然后我们通过两个系统图一对比呢，大家可能就清楚了。我们先来看浙江中控 d t s 的架构，这是浙江大学出的 一本书上 jack 三百 x d t s 架构，我认为呢还是很有权威性的，它的主债控制卡，通信卡 l 卡哎都放到了柜子里边，然后它通过这个 s c nat 二过程控制网与 total 站共行施展进行通信。大家注意看它这个架构当中呢，都是双网啊， 都是两根线的双网，然后他还可以通过通信卡口与智能设备或者 p l t 进行通信，这是大多数 d t s 正常的一个架构，这是合理石某投标书上给出的一个架构。我们来看一下， 在这个架构当中，现场呢就是柜子那块呢，就是像 dts 的主站通信卡什么等等等等放在这一块了，然后它也是双王，然后上边呢，它是这有一个服务器，在上边才是操作员站，工程师站，主要就是差了这么一个服务器， 就有人呢就指出来，如果这个服务器发生了故障，哎，整个系统就会瘫痪， 这就是 cs 架构的不足。浙江中控不是 cs 架构，他没有服务器，那么他是怎么做的呢？浙江中控呢？就相当于把这个服务器的功能进行了分散，分散到了操作员和工程师这上边。好了，我们今天的内容就到这里，如果你喜欢的话就加个关注，点点赞，有什么问题或建议请在评论区留言。

首先我们打开项目的段落，在项目段落当中选择新建段落，在新建段落的内容当中选择类型为梯形图名称啊，我们随便命名一下，比如说我们命名为三个八啊，三个八，然后单击确定， 确认以后，生成了一个具有 ld 段落当中的三个八的子段落，在子段落当中，我们假设插入一个运算，比如说我们插入一个数字量运算啊，我们首先插入一个常开触点，那么我将试图放大，这样的话大家看起来会比较容易 双击，在双击当中你可以选择位号，也可以选择变量，假设说我们选择变量，那么变量呢？我们随便插入一个符号啊，这里面不遵循语法， 我们就随便插入一个符号，比如说我们插入一个啊， p 二十一杠一啊，你插入一个 p 二幺杠幺，那么插入这样的一个地址以后， 然后我们进行一个加法运算，调用指令框选择功能块， 选择功能块当中呢？这里边我们插入功能块，那么可以看到我们插入了一个呃，插， 插入了一个啊， p 二十二的一个加法运算啊， p 二十二的一个加法运算，那么双击进入加法运算当中，那么我们在其中就可以进行低脂浏览啊， 我们可以进行一个地址浏览，一个变量的一个呃，对应啊，如何将两个数据相加，那么这里面要说的就是当我们使用 图段落的时候，在右侧的选项开关当中可以进行功能块选择，在功能块选择当中，我们可以看到这里面有算数运算，比较运算，转换运算等等一些的运算符号 啊，那么这里面呢算数运算其中的数据类型呢？基本上和我们早期给大家讲解的线分子呢比较相似， 那么比较运算的这里面用到的 eq 啊，记忆等等，那么这些呢，是和我们进行的讲解到欧姆龙当中的比较指令应用的方式基本上是保持一致的，那么其中还包括转换运算啊，技术器逻辑运算和数学函数。 好，那么关于正大中控 dcs 梯形图如何进行程序设计，我就给大家说到这里，如果想了解更多关于浙大中控的 dcs 的。

今天我们继续浙江中控 e c s 七百的教学，今天建立一个工程，首先我们打开结构主态软件， 首先输入一个工程名，这个名称是作为安装包的命名，点击确定安全报警等级，默认选六。 为我们的这个工程新建一个密码，该密码为创建工程的用户和的命的 密码，该密码该用户我的密拥有最高的权限，所以我们这个密码设置一个通用的密码 sipcom dcs。 然后从左边的结构数里面我们可以看到整个工程的所有的架构，包括他的控制欲，操作欲以及用户以及他们之间的权限关系。 我们先建立一个操作域，在此之前我们先看一下本机的 ip 地址， 幺七二点二零点三点二零零和幺七二点，这个是作为 ab 网荣誉的幺七二点三，零点二点三点两百是作为信息网。然后我们现在建立一个控制欲， 这里面可以选择是哪一个版本呢？ 控制器一般是从二开始的，一般是用余的， 所以说控制器的 ip 地址一般都是呃 二四六八十。控制器的划分我们可以把它当做 某一个公段，就用一个控制器。 我们再建立一个操作欲，操作欲我们给他起一个名字叫苍剑牙，操作欲起名苍剑牙，然后操作欲下面 描述为全中指， 再取一个别名 o a 零三， 然后操具操作欲，下面 添加一个主台服务器， 这个主态服务器就是我们的虚拟机 ip， 就是幺七二点二零点三点两百， a b 网的两百的服务器，主特服务器。 我们把工程保存为默认工程，我们再添加一个时间同步服务器， 下面我们双击打开 主态管理软件，我们是用额的命身份，所以要输入默认的密码。主态管理软件中，我们可以对操作欲和控制欲进行主态， 它分为两部分，我们先从监控主台开始用双击打开，从主台伏击打开， 这里面都是关于监控画面操作小组的主台。首先我们先在资源文 店里面添加一张主台，一张监控画面， 将来我们做的所有的监控画面都是放在这个资源文件下面，包括弹出式面板， 他都是以资源稳定的形式存在的，他可以被所有的操作小组做调用， 这相当于是个资源库， 刚开始我们只做一个文字的展示，嗯，要将这个文件命名， 将该资源文件上传的主态服务器， 然后我们需要建立一个操作小组，该操作小组呢，我们起名为原油预处理公段的小组， 切换等级工程师， 然后流程图，我们从库里面找到第一张 我们刚才新建的慢，然后在这个小组下我们就可以查看了。首先呢我们需要将主态发布一下， 第一次呢要痊愈全体发布，这里面有两个操作功能，我们的的虚拟机的 ip 地址也是是作为，在这个里面是作为主台服务器的， 然后我们在这个用户身份里面建立一个监视用户我的命， 这个密码是在监控画面下输入的，除了这个最高权限的命，我们还可以再建立一个工程师 密码，我们用的空密码。然后主台再一次发布， 此时呢是正量发布， 经过这个增量发布，我们就把主态信息发布到整个工程里所有的服务器，所有的节点上面， 然后我们打开监控画面，打开监控程序，启动监控操作。 首先进来以后呢，我们要先进行身份的用户登录，我们选择工程师密码是空的， 因为在该工程师用户下，我们并没有添加任何 画面，所以我们是看不到任何东西，然后我们切换到我的命，然后第一页 就是我们刚才画的图，退出系统，输入 admini 密码。 好，今天的教学就到这里，谢谢大家。

好，大家好，这节课我们来讲一下连锁程序的制作。好，要求风机正常运行，当出现总管压力低于五，冷却水温超过五十，仪表气源压力低于一点二， 水箱水位低于一千六百四者之一时，连锁程序使风机立即停止运行。 啊，我们新建一个用户程序名称，我们写入连锁制作 描述中，我们依然写入此为连锁之作。 how， 那么我们看到邀请中有四个条件，所以我们要将此四个模拟量值进行采集，并且输出到风机运行的停止信号中。 那么我们要在控制在位号表中建立此适者对应的模拟量。 好，我们将 v 号的 模拟量选中，模拟量输入及模路，增加尾号 总管压力。 这里，比如我们写入拼音总管压力 描述中，我们写入 总管压力。 冷却水温 描述中，我们写入中文冷却水温 仪表气源压力 水箱水位。 好，我们将总管压力单位选成牵帕， 冷却水温选成温度摄氏度， 仪表气源压力选成照 pa， 水箱水位选成毫米。 好，我们来看一下我们的要求，那么我们的四个模拟量就建立完了。下面我们建立一下风机的运行信号， 那么我们将持选为开关量输出，即开出同样增加位号。 比如这里我们定义风机启动。 好，我们将风机启动的模拟量开关量输出信号定义了一个体质对应的 f， g， a， q， d 位号，好，将此位号进行关闭。 那么系统中进行了提示，我们可以看到 正在检查 i o 位号地址冲突，正在检查位号属性失败。好，我们进行返回，比如 我们看到该开关量输出中地址，我们可以看到零零零零与我们模拟量的通道相对应，相排斥及相冲突，那么我们将 我们将地址更改为零零零零零零零幺零 零零二， 同样我们选到模拟量输入， 大家可以看到我们刚刚添加的是模拟量中我们的地址依然是冲突的，那么这里我们依然要进行 更改。 整管压力我们更改为零零二， 冷却水温我们改为零零三， 仪表气源压力我们改为零零四， 水箱水位改为零零五。 好，我们此时再关闭。好，我们发现已经变异通过， 那么此时我们进入到程序中，我们进，我们双击我们刚刚建立的连锁制作 好，在编程序之前，我们大家分析一下，我们有四个条件可以限制我们的风机停止，那么只要出现我们其中之一风机，立即报警信号 来定信号，那么当给定信号到达时，通过一个货的功能块使风机 进行停止。 好，我们找到模拟量处理功能块，我们上节课讲到有高线报警功能块， d 线报警功能块。 我们来看一下总管压力低， 冷却水温超过即低高低低，那么就是说我们出现了三个低，一个高， 所以程序中我们也用的是一个高的功能块，三个低功能块 啊，我们将此四个功能块的输入端与我们的位号相连接， 我们来看一下我们的高高为冷却水温超过五十， 那么我们将尺高端连到我们的冷却水温端啊，冷却水温 连到我们的输入端， 我们将此连接到我们后面的功能框中， 那么我们的低端有水位，水箱水位低， 管道压力低，仪表气源压力 好，试着试着与我们的功能块相连接好，我们来看一下，当出现总管压力低于五的时候，总管压力， 总管压力低于五， 即我们的压力低于五的时候， 那么此时我们双击此功能块。低线功能块输入参数中为固定的压力输入， 输出拆数为报警值，即低于我们的报警值的时候，我们输出一个 lam 为一 操作参数，这里低限值默认值为零，那么这里我们更改为五及低于五的时候输出一个报警值。对于智魂值我们这里可以改为一，点击确定 冷却水温超过五十， 那么高线报警功能块基本参数中操作参数同样 i n h 改为五十。 置换值这里我们依然改成一， 仪表气源压力低 一点二， 仪表器件压力操作参数中 i n l 将此改为一点二 置环值，那么这里如果我们还改成一的话，相对于我们的低限值来说，范围是特别小的，所以也就相当了一个死区，那么这里我们不能改成一，我们尽量改小一点， 比如这里我们改成零点二，零点三都可以，比如零点三， 水箱水位低于一千六，水箱水位操作参数 n l 中改成一千六。置换值这里我们可以适当放大，比如三十。 好，那么报警值我们设置完毕。我们来看一下，当此试者之一报警时，连锁程序使风机立即停止运行， 所所以也就是说如果有四者之一发生，不必说，非得四个都要发生，我们才使风机停止。 那么这时我们可以选择逻辑运算功能块， 八路或功能块， 我们将前四个报警功能块依次连接到 n 一到 n 四， 那么大家可以看到，也就是说我们或功能块，即只要其中有一个为一，那么我们的输出端 alt 即为一。 双击在基本参数中输入参数，我们可以看到 n 一到 n 四为灰色的。 为了使我们的程序更加简洁美观，那么这里的 i n 五，我们取消 i 六 i 七 i n 八的对号，我们都点掉，点击确定好，我们可以看到 o r 八及八路或功能块中只有四个输入通道 n 一到 n 四。 好，那么当此四个报警到达之一的时候，或功能块及输出一，那么此时我们即让我们的输出端为零，即我们的风机停止。那么这里我们加入一个非功能块， 同样将此功能块的输出连接到我们建立的变量模拟量开关量输出。风机启动。 好，那么程序我们变完了，我们再来回顾一下。 首先由四个报警条件通过报警功能块进行高线与低线的比较，最终输出我们的报警值。例如我们的我们的 冷却水温超过五十，也就是说我们的冷却水温值通过我们的害值 h i g h 望功能块对比形成一个报警点，使报警点到达的时候，通过或功能块 o r 八最终输出一个 out 值， out 值如果为一， 那么进行取反，取反之后输出为零，此零即为我们的风机启动信号至零，那么风机启动立即停止。好， 这就是我们的连锁功能程序，大家可以举一反三，自己做一下好连锁程序。我们讲到这里。

好，大家好，这节课我们来讲一下连锁程序的制作。好，要求风机正常运行，当出现总管压力低于五，冷却水温超过五时，仪表气源压力低于一点二， 水箱水位低于一千六百，试者之一时，连锁程序使风机立即停止运行。 好，我们新建一个用户程序名称，我们写入连锁制作 描述中，我们依然写入此为连锁制作。 好， 那么我们看到要求中有四个条件，所以我们要将此四个模拟量值进行采集，并且输出到风机运行的停止信号中， 那么我们要在控制站位号表中建立此四者对应的模拟量。 好，我们将位号的模拟量选中，模拟量输入及模录， 增加位号 总管压力。 这里，比如我们写入拼音总管压力 描述中，我们写入 总管压力。 冷却水温 描述中，我们写入中文冷却水温 仪表气源压力， 水箱水位。 好，我们将总管压力单位选成千帕， 冷却水温选成温度摄氏度，仪表气源压力选成兆 帕，水箱水位选成毫米。 好，我们来看一下我们的要求，那么我们的四个模拟量就建立完了。下面我们建立一下风机的运行信号， 那么我们将此选为开关量输出，即开出 同样增加位号。 比如这里我们定义风机启动。 好，我们将风机启动的模拟量开关量输出信号定义了一个与之对应的 f、 g、 q、 d 位号，好，将此位号进行关闭。 那么系统中进行了提示，我们可以看到 正在检查 i、 o 位号地址冲突，正在检查位号属性失败。好，我们进行返回，比如我们看到该开关量输出中地址，我们可以看到零零零零 与我们模拟量的通道相对应，相排斥及相冲突，那么我们将我们将地址更改为零零零零零零幺 零零二， 同样我们选到模拟量输入， 大家可以看到我们刚刚添加的尺模拟量中我们的地址依然是冲突的，那么这里我们依然要进行更改。 好，总管压力我们更改为零零二， 冷却水温我们改为零零三， 仪表气源压力我们改为零零四， 水箱水位改为零零五。 好，我们此时在关闭。好，我们发现已经变易通过， 那么此时我们进，我们双击我们刚刚建立的连锁制作 好，在编程序之前，我们大家分析一下，我们有四个条件可以限制我们的风机停止，那么只要出现我们其中之一风机，立即报警信号 来定信号，那么当给定信号到达时，通过一个或的功能块使风机进行停止。 好，我们找到模拟量处理功能块， 我们上节课讲到有高线报警功能块， 低线报警功能块。 我们来看一下总管压力低， 冷却水温超过即低高低低，那么就是说我们出现了三个低，一个高， 所以程序中我们也用的是一个高的功能块，三个低功能块 啊，我们将此四个功能块的输入端与我们的位号相连接， 我们来看一下我们的高高为冷却水温超过五十， 那么我们将此高端连到我们的冷却水温端啊，冷却水温 连到我们的输入端， 我们将此连接到我们后面的功能框中，那么我们的低端有水位，水箱水位低， 管道压力低，仪表气源压力低。好，试着试着与我们的功能块相连接。 好，我们来看一下，当出现总管压力低于五的时候，总管压力， 总管压力低于五， 即我们的压力低于五的时候，那么此时我们双击此功能块儿，低限功能块儿输入参数中为固定的压力输入， 输出参数为报警值，即低于我们的报警值的时候，我们输出一个 l a m 为一 操作参数，这里低限值默认值为零，那么这里我们更改为五及低于五的时候输出一个报警值。 对于置换值我们这里可以改为一，点击确定 冷却水温超过五时， 那么高线报警功能块基本参数中操作参数同样 i n h 改为五十。 置换值这里我们依然改成一， 仪表气源压力低于一点二， 仪表气源压力操作参数中 n l 将尺改为一点二。 置换值，那么这里如果我们还改成一的话，相对于我们的低限值来说，范围是特别小的，所以也就相当于一，我们尽量改小一点， 比如这里我们改成零点二，零点三都可以，比如零点三， 水箱水位低于一千六，水箱水位操作参数 n l 中改成一千六。 置换值这里我们可以适当放大，比如三十。 好，那么报警值我们设置完毕。我们来看一下，当此逝者之一报警时，连锁程序使风机立即停止运行， 所所以也就是说如果有逝者之一发生，不必说，非得四个都要发生，我们才使风机停止。那么这时我们可以选择逻辑计算功能块， 八路获功能块， 我们将前四个报警功能块依次连接到 i n 一 到 i n 四， 那么大家可以看到，也就是说我们获功能块，即只要其中有一个为一，那么我们的输出端 alt 即为一。 双击 在基本参数中输入参数，我们可以看到 n 一 到 n 四为灰色的，为了使我们的程序更加简洁美观，那么这里的 n 五 我们取消 n 六 n 七 n 八的对号，我们都点掉，点击确定好，我们可以看到 o r 八，即八路或功能块中只有四个输入通道， n 一 到 n 四， 好，那么当此四个报警到达之一的时候，或功能块即输出一，那么此时我们即将我们的输出端为零，即我们的风机停止。那么这里我们加入一个非功能块， 同样将此功能块的输出连接到我们建立的变量模拟量开关量输出，风机启动。 好，那么程序我们变完了，我们再来回顾一下。 首先有四个报警条件，通过报警功能块进行高线与低线的比较，最终输出我们的报警值，比如我们的我们的 冷却水温超过五十，也就是说我们的冷却水温值通过我们的 h i g h mom 功能块儿对比形成一个报警点，使报警点到达的时候，通过或功能块儿 o r 八 最终输出一个 out 值， out 值如果为一，那么进行取反，取反之后输出为零，此零即为我们的风机启动信号至零，那么风机启动立即停止。 好，这就是我们的连锁功能程序，大家可以举一反三，自己做一下好连锁程序，我们讲到这里。

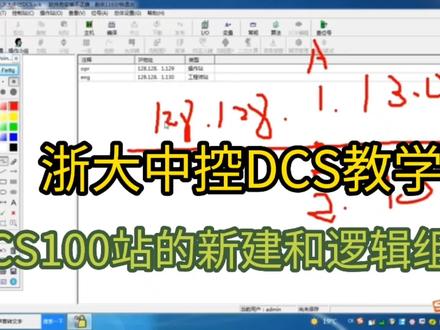

好，大家好，这节课咱们讲 e4s 一百的系统组态。首先咱们在桌面上双击他的系统组态图标 啊，在之前没有建组态之前，咱们先建啊，新建组态输上他的密码， sup con dcs 确定登录， 请首先为新的组态文件指定存放位置点确定， 咱们一般将它建立在地旁， 给他起一个文件名，咱们新建一个文件夹 dcs 文件名也给他起成这个点错微选中，他打开保存 啊，这就咱们进了他的一个主态环境。第一个，首先咱们先建他的控制帐跟上位机点，主机 下面有两个选项，第一个是主控制卡，第二是操作账，主控制卡就说的是控制账，操作账指的是上位， 你可以咱们以建一个工程师账和建一个操作员账。咱们先建咱们的主控制卡点增加， 咱们建两个控制账，第一个控制账给他注视账是控制账一， 他的默认 ip 地址是幺二八幺二八幺点二，他的扫描周期是五百毫秒，类型是控制账型号，咱们给他选一个最新版本 fw 二四三 x， 通讯是 udp 协议，咱们把这个勇于勾上，勇于勾上他默认的他的那个备用账就是幺二八幺 幺二八幺点幺。 然后咱们再增加一个，大家看着这个 ip 地址，他就是四点增加，大家看这个 ip 地址， 这个给他助之掌是控制障碍 型号页选 fw 二四三 x 也将溶于勾上控制，这样咱们就建好了。 接下来咱们见操作原账跟工程师账点增加，咱们将这个 i ip 地址幺二九的 ip 地址建成操作原账 opr 咱们就不电容余了，然后再增加一个工程师账，工程师账注视给他写成 eng， 他默认的 ip 地址是幺二八幺二八点幺点幺三零这个类型，咱们讲他选为工程师账， 咱们把这个 ip 地址跟大家说上一下，咱们先退出整理，退出 浙大中控。他的 ip 地址，这是一四 s 一百，他默认的 ip 地址是幺二八，前面两个都是幺二八，第二幺二八，第二， a 网是幺， a 网是幺，这是 a 网， b 网是二。 第二，最后这个是账号，咱们建了一个工程师账，比如说幺三零，这就是幺三零二点幺三零。 他默认 ip 地址是这每个厂家对 ip 地址都有自己特定的一套规则。首先把咱们把这个 ecs 一百， js 三百，他的 ip 地址咱们先掌握了，接下来咱们再接着给他这个黄金阻态 操作小组，咱们建上两个操作小组，操作小组就是固定的，让他这个操作小组显示一个固定的画面。咱们以火电厂为例，咱们给他新建三个操作小组点，增加 第一个小组是咱们给他命名成锅炉，让他显示锅炉的画面， 再继续增加第二个是七轮机， 第三个小组让他显示电器画面。 咱们建三个操作小组点退出， 建好控制账，操作操，呃，上位计以后，接下来咱们就要建这个他的数据采集卡。

好，这节课我们来讲一下模拟量处理功能块， 同样我们新建一个子程序，名称中添入模拟量处理功能块， 描述中一言贴入，此为模拟量处理功能块，点击确定， 打开刚刚新建的模拟量处理功能块程序。 好，这里我们依然选择模拟量处理功能块库。 首先我们来看一下 hig hmon 高线报警功能，实现单边的高线报警检测功能，带置环值判断报警， 我们将此功能框拖入到程序 空白处， 双击该功能块，在其基本参数中输入参数，实行输出参数布尔行 操作参数 real 实行 n h 为勾线值， h y s 为置环值，那么我们输入一个参数， 比如这里我们将管道压力连接到我们的输入端， 输出端我们依然连接一个水泵， 那么我们双击该功能块。好， 我们来看一下高线值，我们此时设置为一百字环值，我们设置为二字环值，也就是我们平常说的回差值。好，我们来解释一下该功能块， 即当我们的压力值大于我们的高限值的时候， 我们该功能块输出端 h a l m 为一，那么此时对应的后极输出启动一号泵为一， 如果此时压力小于我们的上限值，减去回差值，即我们的置换值二九十八，此时输出端为零，那么启动一号泵的信号为零， 即尺上限值及我们的高限值与置环值在此处可以进行更改， 即，此功能块即是一个高线报警的功，功能作用好 lowmon 低线报警，那么与我们刚刚讲的高线报警正好是相反的，该低线报警实现单边的低线报警检测功能带置换值判断报警， 那么高线报警，低线报警，具体的参数这里面我们没有提供，我们可以到期对应的手册功能框中进行查找。比如我们今天讲的是模拟量处理功能框， 那么我们可以到主态软件参考手册下面找到模拟量处理功能块。使用手册 how 好，我们可以看到该手册中由我们刚刚讲的高线报警功能块及低线报警功能块。好，我们点击一下高线报警功能块， 那么此手册中详细的进行了简介，参数说明以及算法。算法及我们刚刚讲的当输入值大于等于 n h 时，我们的输出端 a t a l m 等于一。 当输入值 n 小于 n h 减去 h y 时， h a l m 等于零。当 n h 减去 h y s 小于等于 n 小于 n h 时， h a l。 保持 好，我们要善于查询该手册。 h a m o n 高低线延时报警，那么此功能块儿是对高线报警，低线报警的一个集合，即我们 h a h l m n 高低线延时报警功能块既有高线报警，也有低线报警，同时我们可以观测到 还具有一个延时报警的功能。所谓延时报警，就是啊，如果我们的尺尺测量值大于我们的高线时候， 我们要延时一定时间，如果此延时时间之后，我们我们测测量值还要大于我们的高线报警值，那么此时我们的高线进行输出报警。同样，如果我们的测量值小于我们的低线 报警值的时候，如果我们延时一定的时间，此值继续小于我们的低线报警值，那么此时我们的低线报警输出为一。 好，偏差报警低于 a l， m， 我们双击 基本参数中，输入参数 n 一 n 二，输出参数 a l m， p a l m， n n l m， 其中 a， l， m 代表的是偏差报警， p a， l， m 代表的是正偏差报警， n， a， l， m 代表的是负偏差报警。操作参数我们看一下， p， d， e， v 表示正偏差报警线， n d， e， v 表示负偏差报警线。好，我们来解释一下， 我们将测量值压力连接到 n n 一端，将测量值压力一连接到 n 二端。 好，我们的输出端，我们就这里就不连接。我们来看一下，我们解释一下该功能块， 那么即当我们的压力值大于我们的压力一 相减的时候，即我们的偏差值大于我们的正偏差值的时候，即这里我们设置为一百。 那么就是说，如果说压力大于压力一，一百的时候，我们的正偏差报警输出 p， a， l， m 输出为一，此时偏差报警， a， l， m 也输出为一， 如果我们的压力减去我们的压力一大于我们的负一百，即负一百零一，一百零二，负一百零三等等。 此时我们的 nal 输出端负偏差报警输出唯一，那么此时 alm 同时也输出唯一。我们可以观测到， 如果说我们的 p， a， l， m 及我们的正偏差报警，或者我们的负偏差报警，只要有其中一个为一，我们的偏 偏差报警 a， l， m 也同时为一，那么此功能块即为偏差报警功能块。 好，我们看 n t， e r g r a， l 为积分功能块，下面的 d， i， f， f 为微分功能块， 使两种功能块用于我们的 p i， d 控制中，此两种功能块我们将会在后续的章节中对击详细的讲解。好，这里我们先了解一下 d， e、 v 非线性偏差计算， 这里非线性平台计算于我们刚刚讲的第 v， a、 l、 m 有相似之处，这里大家可以自己看一下，只不过我们的 d、 v， a、 m、 m 为线性的，而我们的 d、 v 为非线性的，这里所谓的非线性， 我们来看一下该功能块儿，非线性 d， e、 v。 大家可以看到 非线性功能块，我们出现了输入值一争议输入值二争议输入值一偏置输入值二 限制。那么所谓非线性，我们这里可以这样理解。好，我们设偏差为 e i， 那么此偏差值等于 k 一乘以 n 一加上 c 一， 减去 k 二乘以 i n 二加上 c 二。 好，我们对比一下，对于 d、 e、 v 功能块的偏差值为 k 一乘以 n 一加 c 一。括号满减去 k 二乘以 n 二加 c 二。 而我们的 d v a， l、 m 偏差值为 n 一，减去 n 二，即我们的 n 一， n 二为线性偏差，而我们的 d、 v 功能块为非线性偏差。好， d， e、 d 为纯字后，一般用于纯属延迟远距离树立之后。 好，我们 我们来看一下该字后功能块，双击基本参数，输入参数 i n 计算输入值 t， v 跟踪值 输出参数 alt 实行操作参数存置后，时间 s， w， t、 r 为跟踪选择开关儿，我们来看一下该跟踪选择开关儿的定义。 好，跟踪开关一的时候表示跟踪，那么这里我们同样以压力来表示。 好，我们来解释一下该功能块儿，那么 我们现在操作参数中存之后时间设置为一秒，这里是我们可以更改的， 比如这里我们设置为五秒， 假设现在我们的 s、 w、 t、 r 开关为零，那么此时为零的时候，我们就没有跟踪，那么此时输出值 out 为压力一的延迟。存之后时间之后的采集值，即我们的输出值 out 为我们压力一存之后五秒之后的压力值。而如果这里我们把 跟踪选择开关设置为一的时候，那么输出值 alt 实时输出 tv 端的值，即 alt 输出值十十等于压力值。压力一好， l d， l、 a、 g 为超前之后，那么该功能块与我们刚刚讲的 d、 e、 d 比，它多了一个超前，说我们不仅有纯之后，而且还有超前之后，比它多了一个功能 七 m p l、 a、 g 为之后的一个比较的一个状态，也是与之后相关的 d b 死区，即当输入在设定死区，待范围内变化，输出等于零。 好，我们解释一下死区，比如我们测得的压力小于等于五的时候，我们 设置于，我们设置该值为死区，那么我们当前采集的值如果为三三小于等于五，那么此时输出值我们由于功能块该功能块的作用，使得输出值强制输出为零。 也就是说如果我们采集值在我们的死区范围内时，我们的输出值强制为零，那么此功能及 d、 b 功能块的作用 l i m 为限辅的作用啊限辅，我们来解释一下什么叫限辅。限辅，顾名思义就是限制我们的最大值与最小值，比如说我们从现场采集回来的一个数据为 为十二兆帕，而我们希望得到的上限值为十兆帕，那么我们的强制输出值，该功能块 l m 将会输出一个十兆帕及上限值十兆帕，那么此为谢福的作用。 滤波 f l， i， l， t， e， r 为滤波，该滤波既有一阶，之后 bottle watch 二阶低通滤波，移动平均值中值滤波。好该滤波我们主要来看一下它的操作模式。 同样 输入参数为实行，输出参数为实行滤波时间，这里我们可以设置，我们可以自定义，比如说设置三秒主态参数， 主胎参数，我们可以在模式中进行更改， 这里我们可以将模式更改为零一二三档，那么可以选择我们的一阶，之后 botter wash 二阶低通移动平均值中指力波 s t， a t 为我们的统计功能块，即我们功能块可以求助输入在某段 设定的时间内的累加值平均值，最大值和最小值属于我们的统计功能块。 s g， n， l， g， e n 信号发生器，即我们在做测试的时候经常会用到此功能块， 那么此功能块会产生正弦波、方波、锯齿波、三角波、随机波及脉冲信号等。 大家可以看到该信号发生器没有输入端，那么我们基本参数中直接有输出参数与 操作参数及主态参数，即我们不需要输入参数，我们只需要操作参数及主态参数，那么我们可以选择的是主代参数的模式， 即该功能块。我们最重要的是设置好该模式，比如我们当前默认值为零，即代表的是正弦波，如果我们要输出的是方波，那么此模式中我们将零改为一， 这样即可输出为方波，同理， 二代表锯齿波三，三角波、四随机波等。 c， u， r， v， e。 断信号发生器实线输出值按时间推移进行曲线输出的功能，那么此为此为断信号发生器，与上面的 s， g， n， l， g， e， n 信号发生器是相类似的。 f x y 折线表。好， 我们双击 输入参数，输入为实行操作参数。好，我们可以观察一下操作参数。从 x 一到 x 二十一为 x 轴输入的 d x 坐标 同样对应 y 一到 y 二十一输入的 d y 个坐标， 那么在 s e， g， u s e 的初值中，我们可以设置使用的段数。好，我们来解释一下。 比如我们使用的是二十一个坐标，那么也就是说我们在一个平面内有二十一个坐标，我们将此二十一个坐标绘制在一个平面图内，那么这二十一个图标绘 会形成一个很多很多的一个折线。 我给大家画个图，我们来看一下。 比如我们第一个坐标 在这，第二个坐标在这里，第三个坐标 即 x 三 y 三， x y 四， x y 五， x 六 y 六。好，我们举举了六个点， 那么我们将此六个点进行连接 好，大家可以看到由六个点组成的五段曲线 就是该 f x y 组成的折线表， 那么我们的输入值即会根据该折线表进行计算，计算出大约的输出值，比如此时输入值在此区间范围内， 那么大家可以看到 此为 x 一、 y 一、 x 二， y 二， x 三， y 三， x y 四及 x 四， y 四与 x 五 y 五组成的一元一次方程。通过此方程我们可以解此 与 i n 输入端的值同时输出的是 y 值，那么我们就 可以通过输入端 i n 最终求得我们的输出值 y 值 out 好。 对于上节课有的同学问到，我们的 e、 r、 r 什么时候为一？ 那么 e r r 代表的是功能块出错，即我们的功能块出错的时候，那么齿 e、 r、 r 为一好。我们举个例子， 比如说我们功能块上限值正常，我们设置上限值要大于下限值，比如上限值我们设定为一百，下限值我们设置为零的时候，这是正常的设置。 如果我们不小心将上限值设定成了五十，而下限值设定成了一百，那么此时该功能块的 e、 r、 r 输出端将会为一好。 p v i 为指示功能块儿，显示功能块儿的信号，进行速率报警、偏差报警等功能。 c a， l， c 为文本计算，实现简单数据计算。 s t， m c， o， m， p。 为蒸汽补偿，功能块对过热蒸汽和饱和蒸汽进行密度补偿。 p t c， o， m。 为理想气体补偿，对 近视于理想气体进行补偿。 atm， c， o， m， p。 为空气补偿，实现所测量的气体体积流量进行温度压力补偿。 c， s， c， u， m， p。 为天然气补偿，实现天然气的体积流量、质量流量的补偿和能量流量的计算。 e， n t h， a， l， p， y 为水蒸气含值计算，根据输入的温度、压力计算饱和水、饱和水蒸气与过热蒸汽的含值。 那么我们大家看到的此七个功能框在我们这大中控三百的系统中是没有的，在七百的系统中已经集成了此七种功 能块。三百系统中，此功能块的功能是需要编程人员自己编写程序的，而到了七百中已经集成到了主程序中啊。这里我们最常用的是水蒸气含值计算， 特别是在电厂、锅炉等应用方面。好，我们来讲一下 e， n， t， h， a， l， p， y 我们来看下基本参数，输入参数 price 为输入压力。好，我们这里要注意一下， 单位为照帕， t， m， p， r， t 为输入温度，单位为摄氏度，那么输出参数 alt 即为含值输出。 当然了，我们这里可以选择模式，不同的模式对应的是不同的含值输出，对于该模式我们同样可以查询手册， 手册中已经为我们列出来了，当不同的模式下，即当我们的温度温度系数也不同的时候，我们的含值最终的输出值。好， 好，我们的模拟量处理功能块讲到这里。

大家好，今天咱们讲一下利用浙大中控 ecs 七百对给水泵保护跳闸逻辑进行一个逻辑组态。咱们假设给这台给水泵保护跳闸条件有三个，第一个条件是轴承温度大于八十度，良辰是零到两百。 第二个跳闸条件是给水泵电机电流大于四百安排第三个条件是给水泵出口电动门已全光。首先咱们分析一下这三个条件的一个关系， 很明显只要满足其中一个跳闸条件，就会导致这个给水分跳闸，所以说很显然这三个关系是一个货的关系。 接下来是咱们位号的一个新建位号，咱们已经新建好了，咱们直接进入咱们的逻逻辑组态的一个界面，咱们打开组态软件， 打开这个连锁控制逻辑，咱们在这页进行一个逻辑组态。首先给大家加一个标题， 给水泵 保护跳闸逻辑阻探。 第一个首先是给水泵轴承温度大于八十度，咱们用一个高限模块，在模拟量 信号处理功能块里头，咱们选择一个高线模块 hi 模块， 然后咱们引入他的一个侧点，把这个温度侧点给他引引啊加进来 给水泵轴承温度， 把这个对应的侧点给它，对应上 这个高限值，咱们射成八十度 质黄值咱们默认按二来算，二的意思是啥呢？这 这个温度高于八十度的时候，他的输出会由零变成一，当这个温度低于七十八度的时候，他才输出才会由一变成零。这个就是制黄纸的一个作呃意义确定，然后给他连连好线， 咱们把这个复制一下。第二个是给水泵电机电流大于四百，安排 描述修改成给水泵电机电流， 将这个位号对应上给水泵电机电流确定，将它的高限值改为四百 确定。第三个条件我们看一下，第三个条件是出口电动门已全光，这个是开光亮信号， 然后将它对应成 v 号类型，咱们这选择开入量， 这有个给水泵出口电动门光反馈确定，咱们刚才说了，他这三个关系是一个货的逻辑，货的关系，所以说咱们在这块选择一个逻辑 逻辑运算功能块，咱们选择一个二功能块， 用一个八路货功能 far。 最后假设咱们需要一个脉冲输出，咱们给它这儿选择一个 t p， 然后最终输出是一个 d o 的一个输出控制指令。 接下来咱们把这个线连一下，第一个连到输入一上，第二个连到输入二上， 第三个连到输入桑上模拟量，是啊，实现开 开光量是虚线，因为他咱们只用了三个输入量，所以说咱们把其他的给他隐藏掉， 把这个对勾给它取消掉确定，这样逻辑看来看起来就比较简单。第二个开光量，它的一个输二的输出连到这个脉冲的输入上， set 端， 咱们把它的脉冲时间设一下， 他默认是一秒钟，咱们给他设成五秒钟确定，然后最终他的一个输出作为 给水泵的一个停止指令， 咱们把它 d o 点选上，给水分停止指令确定，这样就正确了。嗯，然后咱们把这个给它加一个描述， 给水泵保护跳闸指令。 这个逻辑做完以后，咱们编译一下，看看咱们这个逻辑有没有问题？编译， 编译结果是零个错误，零个警告，大家如果有错误的话，编译他只是语法性的错误，如果有语法性错误的话，咱们双击一下可以锁定他的一个功能块， 帮助咱们对咱们那个编程的这个逻辑进行语法性逻辑的一个排除，这样就咱们完成了给水泵保护跳闸逻辑组态，这个很明显他是一个货的关系，跟咱们之前讲 这个一台设备的一个起允许光允许，起允许跟光允许他是必须把所有条件全部满足，然后才允许你操作这个设备，很明显 启动允许光允许他是一个逻辑与的关系，而像这个连锁或者是保护跳跳闸他是一个逻辑货的一个关系，这个大家一定要明确。 今天咱们就讲到这里，咱们已在视频中部海豚知道小程序里上传了各类课程，大家可以点进去按需购买，购买以后可与我进行一个交流。 视频中部海豚知道小程序当中上传了系统的视频教程，大家购买以后私信咱们的抖音小号 hidcs。

好，我们来接着讲一下选择运算功能块， 同样新建名称中输入选择运算功能块 描述中依然贴路，此为选择运算功能块。 我们来看一下选择运算功能块主要由 t， w， o， s， e， l 二选一， t， h， r， s， u， l 三选一， isel 八八选一， ds 开关选择 ss 八八选多开关选择 asw， 模拟量开关选择 s， w 开关选择。好，我们来看一下 t， w， s， e， l 这里功能块库中我们选择选择运算功能块库， 双击 基本参数中输入参数 n 一， n 二为实行 real， 输出参数中为 out， real， 我们来看主态参数中 mode 模式 二选一功能块中可以选择输出平均值、最小值、最大值输入信号一，输入信号二。 那么这里大家可以看到模式中选择方式零的时候选择平均值一的时候选择最小值，二的时候选择最大值， 同样三选择输入一，四选择输入二。比如我们选择最小值的时候，我们要将此模式零改成一， 那么也就是说，如果 n 一于 n 二，输入值，其中，假设 n 一小于 n 二，那么我们的输出值等于 n 一。如果 n 一大于 n 二，那么输出值 out 等于输入值 n 二。 如果我们的输，我们的模式选择零及平均值，那么输出值 alt 等于 n 一，加上 n 二除以 一二。好，二选一功能块，同样三选一功能块，即我们的输入引角为三个， 此功能块也可以选择输出平均值、最小值、最大值、输入信号一，输入信号二等。同样八选一功能块输入为八个 d s 开关选择，当 s w 等于 off 及零的时候，输出 out 等于 n 一，当 s w 等于 on 的时候，输出 out 等于 n 二、 双击基本参数中，输入参数 n 一 n 二，输出参数 out， 操作参数 s w。 我们再来看一下，当 s w 等于 off 的时候，输出值为一，为 n 一， 那么这里我们来看一下 s w 此时输入值为 off， 那么此功能块儿当前作用为 out 等于 n 一，及我们 out 的输出值等于输入值 n 一。 如果这里我们将其改为 out， 那么此时输出值 out 等于 n 二。 s s 八八选多开关选择好，我们来看一下 s s 八 双击基本参数。我们通过此功能块可以看到，输入端为八个引脚，输出端 out， 输入参数 m 一到 m 八为布尔型 主态参数中 number 为我们预设 on 的个数，我们再看一下 s s 八，当 on 的个数大于 number 的时候， 那么我们的输出 out 等于 on 好比如这里我们设定 number 数为三， 那么当前供能块的作用即 n 一到 n 八。如果 此八个引脚输入的数据为一的个数大于三个，此时我们的输出引脚 out 为一，如果不大于三个，那么输出的 out 为零。 这就是使 s s 八功能块的作用。 同样 a s w 模拟量开关选择， 即当 s w 引角等于零的时候，输出端 out 等于 n 一。输入端，当 s w 引角等于一的时候，输出端 out 等于 n 二、输入端 同理星 s w， 其中星号代表的是各种数据类型，比如 n t， 整形， real 等。 那么同样，当 s w 等于 off 的时候，输出 out 等于 n 一，当 s w 等于 on 的时候，输出 out 等于 n 二。 这就是选择运算功能块的最常用的几个功能块。好选择运算功能块，今天讲到这里。

这个是咱们 t 心图的一个逻辑的一个组态，接下来咱们用功能块图，也就是 fbd 进行一个 他的一个风机的一个启动的一个控制，然后咱们点新建，大家选这个功能块图多少名给他是也是活剪风机控制 描述也给他起成这种描述 点确定。 首先第一个是启动按钮，然后咱们与与用一个与逻辑块，与 逻辑块，咱们在这个逻辑运算里选这个暗的布尔型， 把他的一个使能跟使能输出给他隐藏掉点确定第一个启动按钮与上远方信号，然后再需要一个按的模块， ctrl v， 然后再与上他的一个无故障信号，咱们再加一个非模块 逻辑运算，选 note 波尔型，确定。 把他的使能这个使能输出也给他隐藏掉，因为故障信号他要取一下访，所以 说咱们要还加一个非模块，最终这个按的的输出连到这个控制指令上，咱们双击一下， 双击一下第一个输入，咱们连作为一个启动启动的一个按钮，点浏览位号位号类型，选这个自定义，自定义自己选择这个启动指令点确定。 第二个是他的一个远方信号点，浏览开入量 远方信号，确定，确定 note 的这个输出连，这个输入连 故障信号点牛郎火箭风机故障报警点，确定。确定。第一个案子的输出连到第二个案子的第一个输入上， not 的输出连到 and 的第二个输入上， 第二个按的输出直接连到这个他的一个启动指令点，这个输出点浏览浏览 位号类型，咱们选这个开出料，选择这个火碱冷却风机控制启动指令点确定 点确定，咱们也给他描述一下。第一个是启动按钮画面，启动按钮 给他设复制一下， 这个是风机远方信号， 这个是风机故障型号， 这个是风机指令输出指令，风机启动输出指令， 这个就是功能块图。 今天咱们讲了这个，通过两种语言， ld 提醒图和功能块图实现这个 活检冷却风机的启动指令输出连着保存 关闭，这个这个逻辑跟这个逻辑是一样的，跟这个逻辑是功能是一样的，作用是一样的。 设置好以后 保存边翼，然后下装，因为咱们这个没有这个操作狗，所以说他这个下装是显示一个灰色的一个状态，然后主态调试，点这个主态调试，然后进 就可以进入一个监控运行画面。嗯，好，这节课咱们就讲到这里。

好，这一课我们来讲一下，通过程序控制实线电机启停，我们呢首先看一下电机启停电路图， 这里我画了一个简单的电机启停电路图，我们来分析一下， 那么此电路图由向线 l， 零线 n 以及按钮 s b e、 启动按钮 s b 二、停止按钮，接触器线圈 k m， 我们也可以把它理解为电机线圈。好，我们来分析， 当启动按钮 s b 一按下时，大家可以看到那么此路接通。由于 s b 二我们引用的是长臂点，所以电压从启动按钮 通过停止按钮到达接触器的左面，而接触器线圈的右侧为零线，那么 接触器得电吸合，原来的常开点变为常闭点。此时我们松开 启动按钮 s b e 的时候，由于我们的接触器常开触点已经吸合，那么此路接通，自然我们的 k m 吸合。也就 说我们的后机电路，比如我们的 k m 代替的带的元气件使电机，那么我们的电机将会一直运转。 如果此时我们按下 s b r 停止按钮，大家可以看到该路断开，同时 k m 失电断开，那么此时 质保线圈 k m 断开，此电路为断开。好，这就是我们电机启停的电路图， 下面我们要根据此原理图来进行程序的制作。 打开主态管理软件， 同样我们要新建用户，点好双击问号表， 那么我们要新建几个变量开关量输入点，新建增加微号 名称我们可以更改， 比如这里我们命名为 d i。 三、 d i。 二、描述，我们写入启动按钮， 我们看一下，我们在之前已经定义了两个通道，零和一， 那么我们可以继续往下定义，我们此时可以定义为二通道， 即我们的节点号，零，计价号，零模块号，八 通道序号。大家注意这里的通道序号我们不要跟零和一重复，这里我们可以定义为二 好，同样我们再增加尾号，增加一个停止按钮， 那么这里我们定义为 d i。 三， 同样模块序号为八通道序号，这里我们可以看一下，零一二已经被在用，那么 这里我们定义为三 好。开关量输入我们定义完了，下面我们定义一下开关量输出， 右键增加尾号。好，这里我命名为 d o。 四、 描述，这里我们可以写入 单按钮启停 输出，同样模块号为十，通道号为三， 由于零一二通道已经被占用，那么这里我们只能选择三 好，这里开关量输出我们也定义了，那么这时我们关闭 好主菜成功。尾号表我们建立完了，那么下面我们来建立一下用户程序， 新建名称定义为单按钮启停控制程序， 打开我们刚刚新建的程序， 这里我们要选择的是罗 g 运算功能快， 那么我们将或功能块拖出来，然后再拖出来一个与功能块 错， 大家我们来分析一下。 有启动按钮，当启动按钮按下时，形成了质保点，那么此质保点代替了启动按钮。吸合之后，我们的接触器线圈 继续通电，一使后极电路电机一直运转，那么这里我们将会有病的关系， 即 s b 一与 k m 是病的关系，而 s b 一与 s b 二是串的关系，也就是在我们程序中为与的关系， 那么我们将 s b 一与 k m 形成货的关系。 好，城西中为 all sorry i didn't catch your name earlier。 好，下面我们来将此启动按钮连接到或功能块上， 双击齿引路端，选择开关量输入启动按钮。 好，将此连接到或的 n e 端。同理， 我们将线圈 k m 也连接到货的另一端， 那么齿为输出单按钮启停控制 好。当 s b 一于 k m 进行，或之后与 s b 二进行与连接， 那么这里我们将获得输出引入到雨的输入一端，同时 我们要数据引用，引用的是停止按钮，开关量输入的停止按钮， 那么使两者或之后与停止按钮相于，之后我们输出到 k m。 大家可以看到，在我们数据也用这个，没有数据也用没有连接变量的时候，那么此线是红色的，当我们此连接 会变亮的时候为虚线。好，我们将此连接到开关量输出单按钮启停输出，这时大家可以看到此线由红色线变为了虚线。 好，那么我们大家可以看到，此程序即为我们刚刚讲的单按钮启停控制程序。也就是说，当我们的启动按钮按下时，我们此路为通。 大家可以看到， 那么由于我们的停止按钮为长 b 点，所以词点一直为一。也就是说，当启动按钮按一下时，与的 n 一端为一， n 二端也为一，那么输出端 out 为一。点击启动， 在电机启动的时候，即 d o 四为一，那么 d o 四同时作为或 o r 的 i n 二端，即我们此路接通，那么同理，依次向后接通，形成了一个至闭合的回路。 当我们的停止按钮 d i 三按下时，那么此路 i n 二为零，那么我们大家知道与的 n 一与零相遇的时候输出为零， 所以此时电机停止运转。好，我们来看一下与或或的真值表，与的真值表 与 n 一 n 二输出为 alt， n 一输入为零， n 二输入为零，此时输出为零， n 一为零， n 二为一，输出为零。 n 一为一， n 二为零，输出同时为零。 我们可以看到，只有当 n 一与 n 二同时输入为一的时候，我们的输出才为一。也就是说，当我们的输 输入一与输入二只要有一个零存在时，那么我们的输出即为一，即为零。只有当我们的输出输入 i 一与 i 二同时为一的时候，我们的输出才为一。 好，我们再看一下或针织表，我们的或针织表正好与与的针织表可以相比较。 大家可以看到只有当 n 一与 n 二同时为零的时候，输出才为零。 那么只要有 n 一与 n 二有七一为一，那么输出几一为一，这就是 与货的针织表。 how？ 通过程序控制实线电机启停，我们讲到这里。
