诺瓦1065芯片怎么调试

啊，首先啊，我们在电脑上打开通用网的调试软件，好点击登录同步高级登录密码是三个六，然后点击显示为配置啊，选择下一步啊，这一块发送卡这块位置我们是不需要调动任何地方的啊，接着把，这里也是，我们在出厂的时候都会把提前参数加载好，以后这些所有地方都是不需要啊修改的啊，我们只需要在连接图这边做一下就可以了 啊，那首先就是说我们啊，就是根据平体的搭建啊，你是行就高度有几行，然后有多少裂，那我们就需要一搭建，然后我们是面对着大屏，因为我的主管线是从右边开始进的，所以说我们要从最右边开始刷连接图啊，先从往左一开始刷啊，紧接着刷往口二的， 然后连接图全部收完以后，我们选择发送到硬件啊，发送硬件成功，这时候我们的评比就应该是正常的。然后我们随便打开一个播放软件啊，比如我们考虑这个播放软件啊，然后普通节目页选择文件 窗啊，选择添加式，然后门面窗我们选择把宽度设为我们平体的宽度幺九二零，高度设为五幺二，这个就是我们户外三点九幺的显示效果，我们户外三点九幺全部采用的是三八四零刷新的高刷芯片。今天的讲解就先到这里啊，谢谢大家。

呃，当我们没有配置文件的时候呢，我们就需要进行智能设置，然后我们在智能设置的时候呢？呃，点智能设置，下一步我们到智能设置向导一这一步我们在上面的选择芯片呢？选择我们灯板后面对应的，嗯，我们的那个，嗯驱动芯片， 然后选择相对应的驱动芯片。假如说我这个芯片呢是二零三八的，二零三八 s 的，那我就选择二零三八 s。 呃，假如说我的芯片是呃幺六幺六幺三幺六幺三幺六幺三六的，我们就选幺六幺三六。如果在这个列表当中没有我们对应的芯片，我们就选择通用芯片进行智能设置。 呃，其他的不用动，然后在我们的这个呃点数这块列和行这块就需要填我们灯板的实际限速点，假如说我这个灯板是一个六十四 乘以三十二的，我就是六十四列三十二行，然后下面呢进行选择一码方式。呃，一码的话，我今天的话就以我们幺三八一码为例，然后各个灯板每一个灯板的一码方式是不同的，我们需要去查看我们灯板具自己具体的一码是一个什么样的状态。然后我们点下一步， 到这一步以后我们这块会显示全黑或者有显示，我们就需要观察我们的大屏，如果我们的大屏是全黑，那我就选择全黑，如果上面有显示，那我就选择有显示，然后选择完以后点击下一步， 到达这一步以后，他这块会有红绿、蓝、红红壁或黑。这块的话，我们就要需要去观察我们大屏上灯板的这个显示状态。呃，如果在红色时候，他显示红色，绿色显示绿色，蓝色显示蓝色，那我们就直接进行下一步，如果他显示的这个颜色不能对应起来呢？我们就选择手动模式。假如说打到红色，他现在大屏上面显 是绿色，那我就把这个颜色更改为绿色啊。打到绿色大屏上面显示是红色，那我就更改为红色啊。下面也是相同的道理，我们点下一步，然后到达这一步以后，这个行的话，呃，就以我们灯板上面的实际的量的行数为准。 呃，一般像我们的七五接口的话是两组数据。呃，我这个灯板刚才我智能设置有时候选的是六十四乘以三十二的，那我灯板上面亮的行数应该是十六， 然后我点下一步，呃，然后到这一步以后，这一步又是一个什么意思呢？这一步就是假如说我这个灯板是一个十六扫的，我上一步选了十六行，我灯板是一个十六扫的，那我这一步就选一行。 如果的灯板是一个八扫的，然后那我这一步十六除以八，我这块就选二。如果是我灯板是一个四扫的，那十六除以四等于四，那我这块就选四。然后，呃，横向描完以后，我们在竖向描也是同样根据 灯板上的走线方式，嗯，我们去进行表，点到这一步的话，我们只能设置就完成了，然后我们，嗯点下一步， 直接点完成，然后回到这面。回到这块以后，我们需要需要做的就是在规则里边去更改。我，呃，我的这个，嗯。接收卡，单张接收卡带的宽高大小，假如说我现在用的是三幺六的接收卡，我带了两个宽，两个宽的话呢？我就是幺二八，带了十六个高，那十六个高就是五幺二， 但是我们会发现高度这块的话，他后面只能到达二五六，那我们就需要在这一步点更多设置，对，开启数据组矿然里边进行选择，三十二组数据他这块就可以带到，呃，五幺二，然后我们发送到所有接收卡即可。

大家好，今天我给大家讲一下我们在现场所有的嗯，装配环节做完以后，我们就如何去调试我们的大屏。 呃，我们调试呢分为同步和异步两种两种模式。呃，如果我们进行同步调节的话，我们就去选择同步高级登录，在这块登录选择同步高级登录。 嗯，密码呢是三个六或者 ad nyn。 如果我们进行嗯一步调试，那我们进行媒体播放器登录，这块会刷出我们的设备，我们直接点连接系统，用户名呢是 adnn， 密码是一二三四五六。呃，因为我今天这块没有连接设备，我在演示模式下给大家来讲解一下下面的操作。 呃，当我们登录了以后，我们可以看到这个控制系统的数量为一，然后我们进行下一步的调试，点显示屏配置下一步，然后到这一步发送卡界面 的时候，我们的发送卡界面我们要看一下我们的发送卡分辨率和显卡分辨率是否保持一致，如果不一致的话，我们就要去嗯，设置我们的发送卡分辨率，让发送卡的分辨率和我们的显卡分辨率保持一致。我们在这块点自定义分辨率，在后面改成和我们显卡分辨率一致的分辨率，直接点设置。 呃，当我们这两个分辨率保持一致的时候，我们再接收卡界面。呃，我们到接收卡界面调试接收卡的参数的话分为两种， 这种是当我们有嗯相对应的灯板的配置文件的时候，我们直接选择从文件载入，然后选择我们去灯板上的配置文件直接进行加载，然后在规则当中只需要改成我单张接收卡带的宽和高，发送到所有接收卡即可。

大家好，我是小诺，欢迎收看诺瓦课堂。本期视频将为大家介绍诺瓦 l c t 软件中的智能设置功能。 该功能的目的是点亮灯板，使单一灯板能够正常工作，正常显示视频源信号。 在开始智能设置前，首先要确认带点亮灯板的信息，包含驱动 ic 型号密码 ic 型号灯板的宽度像素点 与灯板的高度像素点。其次，我们需要进行正确的硬件连接。我们使用 us b 串口线和如 dvi 线的视频信号线将控制电脑与发送设备相连。 其中 usb 串口线的作用是传输控制命令。视频信号线是为了将图像信息传输给发送设备，并确保发送设备和接收设备之间的网线连接正常， 确保接收卡与灯板的排线连接正常。这里有几点需要特别注意， 一、确保带点亮灯板连接在与发送卡设备网口一连接的第一张接收卡上，且与该接收卡哈布版的第一个卡槽相连。二、 确保诺瓦发送卡设备直接连接电脑且关闭缩放功能，未连接任何第三方设备。三、确保控制电脑为复制模式显示，且分辨率缩放为百分之百。 in windows 十系统的显卡设置与 windows 七略有不同，以 windows 十系统为例，具体的操作为电脑桌面单击右键，选择显示设置，点击打开， 进入设置界面之后找到缩放与布局，将缩放与布局的百分比调整成百分之百，若设置为其他 差百分比，就会对分辨率进行拉伸。智能设置中映射在灯板上的信息将会错误， 将分辨率调整成大于等于 led 显示屏的分辨率 下面我们找到多显示器设置，点击下拉菜单，选择复制这些显示器保留更改，更改完成后关闭界面， 下面我们开始登板智能设置，双击打开诺瓦 l c t 软件，打开软件后找到登录 who， 点击选择同步高级用户登录，输入密码六六六或者 admin， 点击显示屏配置，然后点击下一步。 在发送卡界面找到原配置，将分辨率更改为与显卡输出分辨率一致， 点击设置。设置完成之后，点击刷新，查看设置是否成功， 点击接收卡，点击智能设置，点击下一步。在智能向导一 界面，首先选择带点亮灯板的模块芯片，点击选择芯片类型，找到在灯板上看到的驱动 ic 型号， 我们演示所用的登板 ic 型号是 s m 幺六零二六，不在芯片列表内，则可以选择通用芯片，点击确定 我们演示所用的灯板宽度为六十四像素点，高度为三十二像素点， 所用的密码 i c 型号为七四 h c 幺三八。点击下一步。 接下来的软件设置均根据灯板的实际显示进行选择，请注意右上角的灯板实时显示情况。 在智能向导二，灯板显示全黑，选择全黑，点击下一步。智能向导三，切换到手动， 根据灯板显示什么颜色，则选择什么颜色，依次类推。设置完之后点击下一步。 智能向导四中观察灯板实际亮多少行或列进行填写，这一步也可以判断灯板使用了多少数据组，即用灯板总行数除以所亮的行数就等于数据组数。 智能向导五，根据灯板所亮的行数或列数填写后，点击下一步，进入智能向导九、此 时灯板会有指引像素点闪烁，需要根据灯板闪烁点的位置按顺序在软件上点击对应的位置进行描点， 若发现一定的规律之后，则可以点击智能生成， 然后再次观察指引点进行对应的描点，此时也可以通过键盘的上下左右键进行设置，设置完成之后，软件会提示走线绘制完毕，点击确定，点击下一步， 此时智能设置已经完成，用户可以在此界面保存 存该登板的信息，输入登板名字后点击完成，方便以后使用。 至此，可将电脑鼠标移至电脑左上角，可观察灯板的显示情况，检查灯板是否显示正常， 整个智能设置就已完成，感谢您的观看！

呃，做完这一步呢，我们就需要做一个平体连接图，那有时候，嗯，有的客户会问说我平体连接图我怎么去做呀？怎么去判断？这个我们是以面朝平，呃，面朝屏幕的方向为基准，假如说我这是一个大屏，我每一个色块是一张接收卡， 呃，那我这个的话我可以数一下，我横向是一二三四五六，是六列两行，那我在我这块就设置六列两行点，全部重置。 然后比如说我这个大屏是我面朝大屏的，我网线是由右向左的，网线一是由右向左穿的，网线二也是由右向左穿的，那我在这块选择输出口一，然后我只需要把这个改成我，呃，带的宽高大小就行，然后我们用鼠标去点，然后选择网线二。假如说网线二我们 没有带到五幺啊，我往下加入，我往下只带了两个高，那就是六十四，那我同样的选择往下二以后我再点，然后发送到硬件即可。呃，以上呢就是我们调试的一个完整的流程，谢谢大家。

啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊 大家好，我是小诺，欢迎收看诺尔课堂本期视频将为大家讲解显示屏连接及多屏管理的设置。 显示屏连接在正确完成接收卡界面的配置之后，显示屏是以接收卡为单位的重复显示，显示的画面为视频源左上方接收卡待载区域大小。 显示屏连接的目的就是为了将我们的整屏连接起来，进而显示一幅完整的画面。多屏管理多应用于当项目中存在 在多个配置好的屏幕需要统一调节亮度的应用场景。多屏管理功能就是将多个屏幕组合起来，设置成一个组合屏，进而实现统一的亮度调节。 首先演示显示屏连接的操作，打开诺瓦 l c t 软件主界面，点击登录同步高级登录密码为六六六或者 admin， 点击显示屏配置，确认当前操作所在的通信串口，点击下一步，进入显示屏连接选项卡界面。我们来看一个 案例演示用品分辨率为一九二零乘幺零八零，接收卡待载大小为三八四乘幺零八， 故整屏一共有五列十行接收卡，有两张集连起来的发送卡，独立配置显示屏，且分别代载显示屏左右两个部分， 发送卡一用了三个网口代载，左侧三列接收卡为平一。发送卡二用了两个网口代载，右侧两列接收卡为平二。 每个网口网线的连接方向均自下而上连接。接下来我们通过软 软件来配置这个案例。首先案例中存在两块独立配置的显示屏，显示屏数目选择二，点击配置界面中可以看到屏一和屏二两张选项卡。 我们先来配置平一，已知平一待在三列十行的接收卡大小区域，故接收卡列数和行数应分别填入三和十。 点击全部重置或敲击键盘回车键生成 top 图， 拖拽正下方的滑杆缩放，以方便连屏操作。首先选择对应发送卡需要 号，即网口序号，即发送卡一网口一。其次填写接收卡代载大小已知为三八四乘幺零八。 选择第一列接收卡从下至上拖拽鼠标进行连接，或使用键盘方向键切换网口二连接第二列接收卡， 切换网口三连接第三列接收卡。注意，所有的显示屏连接是从正面向平体一侧正前方的角度去观察的，即正视图角 角度。 完成平一配置切换至平二，已知平二代在两列十行的接收卡大小区域，故接收卡列数和行数应分别填入二和十。 点击全部重置或敲击键盘回车键生成 top 图，并对其进行缩放，选择对应发送卡二、网口一，接收卡代载大小三八四乘幺零八。 网口一对应第一列。页面左下方提供了快速连屏的选项，即可选择同网线 实际走向一致的选项进行快速连屏操作。此案例中可以选择第二行、第二列的走线方式，从起始点拖拽至终点，完成显示屏连接， 切换至网口二。同样的方式，从起始点拖拽至终点，完成显示屏连接，配置完屏一、屏二之后发送至硬件，查看屏体显示效果 如图所示，可观察到目前平一和平二画面显示重复，这是由于还未对平二设置坐标偏移，平 二应当偏移的横坐标应为平移的总宽度，即三列接收卡宽三八四的三倍幺幺五二点， 故平二横坐标应输入幺幺五二纵坐标，无需偏移，再次发送到硬件观察瓶体，此时整平拼成了一个完整的画面 显示屏配置的操作到这里基本完成，点击固化。 界面中还有一个很实用的功能需要介绍，界面左下角的通信状态按钮多用于故障排查， 点击此按钮，选择要操作的显示屏，点击确定， 软件会自动下发命令，检测当前系统中发送卡与接收卡、接收卡与接收卡之间的通信状态，绿色为正常状态， 红色为故障状态。通过此功能可以快速定位到系统中通信故障的位置。 完成了屏一和屏二的显示屏配置。点击主界面亮度按钮，进入亮度调节界面，可以看到当前界面中存在两个屏体选项卡，调节亮度时需分别选择不同 同的瓶体拖拽划杆进行亮度调节。如果想要同时调节两块瓶体的亮度，则需要用到多屏管理功能 主界面，点击设置，选择多屏管理功能，思路是将左屏屏一和右屏屏二设置为一个组合屏，故组合屏数量为一，点击配置， 可以重命名组合平。此处以 demo 为例， 由于该组合瓶下存在瓶一和瓶二两个瓶体，故瓶体个数为二，点击配置。 此时界面下方出现了两个方块，分别代表组合平下的两个瓶体，需要鼠标右键单击选择对应的瓶体信息，方块一选择平一， 右键单击方块二，选择平体二， 点击确定。再次回到亮度调节界面时，之前的两个瓶体选项卡成为了一个组合屏选项卡， 当拖拽划杆时，左右两侧平一和平二的亮度同时改。 多屏管理不仅可以应用在多张发送卡及连拼接待载的大屏，也可适用于向租赁现场的多个屏体单独控制、统一调节亮度的场景。 以上就是显示屏连接及多屏管理的设置，感谢您的观看！

维修第一步开始调试，首先把所有的线都接好，板子接上五伏线，五伏线排线，然后用的是诺网的七五幺二 s 排线接到卡上，然后无线接到电源上， 然后排接收卡，通过一个网线连到处理器上面。啊，维修设备用的是七六零，处理器上一根网线从接收卡连过来，然后处理器的电源线 还有一根创口线。调试用的初期的创口线接到电脑上面还有一个高清线， 这个扁头子的一头连到电脑上，一头也是插在处理器上面， 这个都接完了就可以调试， 调试之前看一下这个这个模组的芯片是什么？强力，我现在调的这个是强力的板，强力，有个标签纸，上面会写，会写芯片，拿近一点看一下， 看到没？二零六二零四六五二六六二零四六是它的，呃，驱动 s e 啊，不是二零四二二零四六就驱动 s e 就芯片，然后五二六六是它的翼码。 好，这完了，现在我们开始调试，对着电脑先打开浏览器 气，嗯，然后接一下诺瓦的那个银盘， 在里面找到固定程序，双击进去，左键双击，然后接收卡， 摄像头有点糊，然后找到对应的解锁卡系列。我，我就用的这张是 dh 七五幺二 s， 直接在这里面找 d h 七五幺二 d h 系列 d h 七五幺二 s， 最下面 点进去，然后看一下，第一个是 p w m r c 就是高刷，然后通用双锁层整合程序，标准程序都可以点进去看一下。 先点标准程序进去看一下吧，进去之后他这有一张图片，双击打开，他会有提示支持的芯片在这里找，看看有没有二零四六二零二八二零三八二零四六，有二零四六， 看到吗？二零四六，说明这这一个包里，然后找到之后把这个这个页面关掉， 右上角关掉， 然后直接下就可以说明这个是支持这个芯片的。鼠标右键下载，然后下载之后打开它， 下载之后需要解压他，我这边直接直接开始解压，解压的话一般就解压在默认文件夹就可以了，就下载这个文件夹。 好，现在解压完成了，看一下，看一下后缀， r v 杠 s v 一三点三， 往下拉，看有没有 r v 杠 v 一三点 点三，就这一个二零二二年的包。好，现在开始打开诺尔的调试软件，诺尔 i r c t 开了，开了，先登录 密码六六六三个六一二三，然后升级的话鼠标点一下空白处，然后敲三个六三个八一二三一二三，然后进入到升级页面，然后文件就选择从本地载入， 找一下刚刚。嗯，最上面我这个是在下载里面，所以我要找到下载酷， 有没有下载保存。哎，此电脑呢啊？有下载 r v 杠一 v 三点三，确定， 然后直接更新，直接点更新，可以先刷新一下，这边有个刷新，看一下有没有有没有卡，现在读到一张卡 g o 卡版本三点三四，升级一下，然后直接点更新 确定，然后等它进度条走完 你说的话了。不是 啊，我不穿，我不穿，不穿，拿走，然后现在更新完了，点确定这个页面，直接擦掉，然后显示屏配置，点一下下一步， 然后这边点接收卡进来这个页面左下角智能设置， 下一步选择对应的 i c， 我们这里是二零四六，所以我就选二零四六，二零四六 啊，零四六找到了，然后这个是 p 三的板子，它的点数是六十四乘六十四，然后密码五二六六 五二六六确定，然后下一步 看一下模组全黑，一般这一步直接点就全黑和油显示直接点， 现在下一步他这里会跳红绿蓝，看你的板子上也会有显示蓝色，然后红色、 绿色、蓝色，就看这三色对不对？不对吗？如果对的话直接点下一步， 然后现在看一下这边是让你看这个表，这个板子亮了多少行， 就是横向多少，横一般是一半，看到他多少扫，这个是三十二，扫他就亮一半，就是数吗？一二三四五六七八，一直数到这里是三十二，一般都是对半，那就三十二。然后下一步 这边量行数，一般三十二首他就量一行，量一行这边就选第一选一行，然后下一步这一步开始秒点秒点跟 根据这个，根据这个屏幕来，他现在坐标是一杠一，第一个点，这边就点一杠一第一个点 描完之后他会往后就一杠二，一杠二、一杠三，他就像这样一直描到最后，就你你点一个，他往后最后走一个。像这种最简单的描描点的话， 就是他是直线走过去的，这边可以点直接是智能生存，就他自动把你往后瞄，瞄到底点智能生存，然后这个就过去了， 看到吗？过去之后就是描到头六十四，横向描到头六十四，然后现在开始要描竖向的点，因为这个已经描完了嘛，横向走过去六十四，现在开始描竖向的，竖向就是二杠一这边点 二杠一，然后也是往下往下描，描的时候可以用这个方向键往下按就可以了，看到吗？往下按，或者说你一直按着就可以了，他直接走下来了，走满了，走满之后点确定， 这样，这样就调智能设置，就设置完了，下一步 看到吗？现在就调完了，显示又正常了，点确定。嗯，好，完成。 然后这边宽度和高度给改一下，因为我这边是调试用高度， 直接改到最高就可以了，其他可以根据需要改啊，改完之后点发送 确定，然后点固化， 固化点完之后你这个电脑就可以取掉了，就不需要电脑了，全程就是用处理器操作，或者直接用卡操作也可以 关了，然后我现在电脑就关了，因为我是我是维修用嘛，维修用就用不着电脑，我直接关掉了，电脑关机现拔了。嗯， 电脑线拿掉。那说一下，然后因为我是维修用嘛，说一下怎怎么切。这个画面 你可以直接用卡切，也可以直接用那个处理器切，卡切的话就这边有个测试按钮，点一下， 他现在是不显示的，就是不亮。卡的话你得把这个网线拔掉，就连最基的网线拔了，然后点车身按钮一下连下，看到吗？你按一次，他就切一种颜色，红绿蓝全白，然后打斜线， 横线、竖线、斜线，然后这个是灰度，就通过你按这个按钮 来来切它。嗯，这手动就比较麻烦点，如果有处理器的话就方便点，处理器就可以直接直接在这个面板上跳 这个旋钮，按按一下就确定，然后左旋右旋是 控制上下返回，是这个，这个小键 esc 是返回，返回上一集，现在是第一集，按旋钮按一下进去， 然后往下旋，找到画面控制，看完画面控制按一下进去，然后再选到测试画面，按一下进去，然后 igbw 三就是 igb， 你看就是调它的颜色，直接在这里调，然后竖线， 一般维修的话就默认是打全白就可以开始修了。这个毛毛虫应该是一个灯珠短路啊，下面再解释吧，就先录到这。

大家好，今天我给大家讲一下我们在现场所有的嗯装配环节做完以后，我们去如何去调试我们的大屏。呃，我们调试呢分为同步和异步两种两种模式。 呃，如果我们进行同步调节的话，我们就去选择同步高级登录，在这块登录选择同步高级登录。呃，密码呢是三个六或者 adm。 如果我们进行呃异步调试， 我们进行媒体播放器登录，这块会刷出我们的设备，我们直接点连接系统，用户名呢是 adm， 密码是一二三四五六。呃，因为我今天这块没有连接设备，我在演示模式下给大家来讲解一下下面的操作。呃，当我们登录了以后，我们可以 看到这个控制系统的数量为一，然后我们进行下一步的调试，点显示屏配置下一步， 然后到这一步发送卡界面的时候，我们的发送卡界面我们要看一下我们的发送卡分辨率和显卡分辨率是否保持一致，如果不一致的话，我们就要去呃 设置我们的发送卡分辨率，让发送卡的分辨率和我们的显卡分辨率保持一致，我们在这块点自定义分辨率，在后面改成和我们显卡分辨率一致的分辨率，直接点设置。 呃，当我们这两个分辨率保持一致的时候，我们在接收卡界面。呃，我们这到接收卡界面调试接收卡的参数的话分为两种，一种是 当我们有嗯相对应的灯板的配置文件的时候，我们直接选择从文件载入，然后选择我们需嗯灯板上的配置文件直接进行加载，然后在规则当中只需要改成我单张接收卡贷的宽和高发送到所有接收卡即可。 呃，当我们没有配置文件的时候呢，我们就需要进行智能设置，然后我们在智能设置的时候呢？呃，点智能设置，下一步我们到智能设置向导一这一步， 我们在上面的选择芯片呢？选择我们灯板后面对应的，嗯，我们的那个，嗯驱动芯片，然后选择相对应的驱动芯片。假如说我这个芯片呢是二零三八的，二零三八 s 的，那我就选择二零三八 s 啊，我假如说我的芯片是呃幺六幺六幺三幺六幺三幺六幺三六的，我们就选幺六幺三六。如果在这个列表当中没有我们对应的芯片，我们就选择通用芯片进行智能设置。 呃，其他的不用动。然后在我们的这个呃点数这块列和行这块就需要填我们灯板的实际像素点，假如说我这个灯板是一个六十四乘以三十二的，那我就是六十四列三十二行。然后下面呢进行选择溢码方式。 呃，一码的话，我今天的话就以我们幺三八一码为例，然后各个灯板每一个灯板的一码方式是不同的，我们需要去查看我们灯板具自己具体的一码是一个什么样的状态。然后我们点下一步， 到这一步以后我们这块会显示全黑或者有显示，我们就需要观察我们的大屏，如果我们的大屏是全黑，那我就选择全黑，如果上面有显示，那我就选择有显示， 然后选择完以后点击下一步，到达这一步以后，他这块会有红绿蓝红红碧火黑这块的话，我们就要需要去观察我们大屏上灯板的这个显示状态。 呃，如果在红色时候，他显示红色，绿色显示绿色，蓝色显示蓝色，那我们就直接进行下一步。如果他显示的这个颜色不能对应起来呢？我们就选择手动模式。假如说打到红色，他现在大屏上面显示绿色，那我就把这个颜色更改为绿色。呃。打到绿色，大屏 上面显示是红色，那我就更改为红色。呃，下面也是相同的道理，我们点下一步，然后到达这一步以后，这个行的话，呃，就以我们灯板上面的实际的亮的函数为准。 呃，一般像我们的七五接口的话是两组数据。呃，我这个灯板刚才我智能设置的时候选的是六十四乘以三十二的，那我灯板上面亮的行数应该是十六，然后我点 下一步，呃，然后到这一步以后，这一步又是一个什么意思呢？这一步就是假如说我这个灯板是一个呃十六扫的，我上一步选了十六行，我灯板是一个十六扫的，那我这一步就选一行。 如果我的灯板是一个八扫的，然后呢？我这一步十六除以八，我这块就选二。如果是我灯板是一个四扫的，那十六除以四等于四，那我这块就选四。

大家好，今天我给大家讲一下我们在现场所有的嗯，装配环节做完以后，我们去如何去调试我们的大屏。 呃，我们调试呢分为同步和异步两种两种模式。呃，如果我们进行同步调节的话，我们就去选择同步高级登录，在这块登录选择同步高级登录。 呃，密码呢是三个六或者 admin。 如果我们进行嗯一步调试，那我们进行媒体播放器登录，这块会刷出我们的设备，我们直接点连接系统，用户名呢是 admin， 密码是一二三四五六。呃，因为我今天这块没有连接设备，我在演示模式下给大家来讲解一下下面的操作。 呃，当我们登录了以后，我们可以看到这个控制系统的数量为一，然后我们进行下一步的调试，点显示屏配置下一步，然后到这一步发送卡界面 的时候，我们的发送卡界面我们要看一下我们的发送卡分辨率和显卡分辨率是否保持一致，如果不一致的话，我们就要去嗯，设置我们的发送卡分辨率，让发送卡的分辨率和我们的显卡分辨率保持一致。我们在这块点自定义分辨率，在后面改成和我们显卡分辨率一致的分辨率，直接点设置。 呃，当我们这两个分辨率保持一致的时候，我们在接收卡界面。呃，我们这到接收卡界面调试接收卡的参数的话，分为两种 种，是当我们有嗯相对应的灯板的配置文件的时候，我们直接选择从文件载入，然后选择我们去嗯灯板上的配置文件直接进行加载，然后在规则当中只需要改成我单张接收卡带的宽和高，发送到所有接收卡即可。

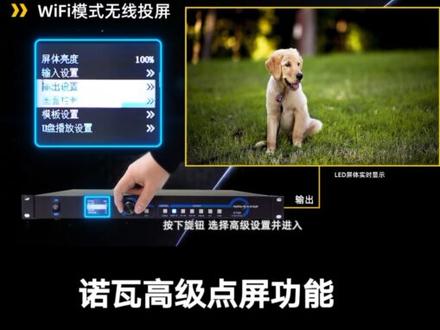

大家好，欢迎收看诺瓦课堂，本期视频将介绍二合一设备高级功能的操作方法，高级电瓶以 k 六 s 为例进行演示， 请注意此功能同样适用于其他二合一设备，具体产品可查看此表。 但此功能在不同设备前面版内的名称与位置可能略有差异，请注意区分。高级点评是当发送卡未正确设置连屏时，利用前面版的操作按钮设置每一路网口输出的走线方式以及当前网口的坐标位置的方法。 下面以此方案为例进行高级点评设置。该屏分辨率为幺三四四乘以九六零， 每张接收卡代载为幺九二乘以幺九二，使用四个网口连接正视图如图所示。按下 k 六 s 的旋钮，进入菜单界面，转动旋钮，选择智能配置。 按下旋钮，进入高级点评界面，启用高级点评。 选择网口一，设置箱体行数为三，列数为四， 水平偏移及垂直偏移均为零，选择平体走线方式。 此时网口一配置完成。选择网口二设置箱体行数为三，列数为三， 水平偏移为七百六十八，垂直偏移为零。 选择平梯走线方式后，网口二配置完成。选择网口三设置箱底行数为二，列数为四， 水平偏移为零，垂直偏移为五百七十六， 选择平底走线方式。 网口三配置完成。 最后选择网口四设置箱底行数为二，列数为三， 水平偏移为七百六十八，垂直偏移为五百七十六， 最后选择拼踢走线方式。 网口四配置完成，此时该屏所用的所有网口全部完成 确认显示屏显示正常后，按下 esc 键，结束高级点评操作。请注意，高级点评操作有以下前提条件，若不满足 无法正常使用，需使用软件进行设置。 输入设置，以 k 六 s 为例进行演示，请注意此功能同样适用于其他二合一设备，具体产品可查看此表。但此功能在不同设备前面版内的名称与位置可能略有差异，请注意区分。 按下 k 六 s 的旋钮，进入菜单界面，转动旋钮，选择输入设置。按下旋钮，进入输入设置界面支持输入分辨率设置与输入画质调整。 按下旋钮，以选择 hdmi 一为例，进入输入员分辨率设置界面，可选择预设分辨率或自另一分辨率， 在预设分辨率中选择所要设置的分辨率。 选择完成后，按下旋钮确定应用。在自定义分辨率中，可旋转旋钮设置自定义宽度、自定义高度和自定义刷新率。 在参数设置完成后，旋转旋钮至应用，按下旋钮确定并应用，若未按下应用，则自定义的分辨率不会生效。 再次选择输入画质调节，以选择 h d m i 一为例，可按用户所需调节某路数元的亮度、饱和度、对比度、 色调等参数。 拼接代载功能以 k 四 s 为例进行演示，请注意此功能同样适用于其他二合一设备，具体产品可查看此表。 但此功能在不同设备前面板内的名称与位置可能略有差异，请注意区分。需注意，拼接待载适当显示屏像素点超过单台二合一设备的待载能力时，则需要使用拼接待载功能， 其所有集联的二合一设备的代载大小总和即为 led 显示屏的像素总点数。多台设备进行拼接代载后，将不能进行信号源的切换，如有切圆 需求，需在前端增加切换台设备硬件连接示意图分为以下两种，一、 k 四、 sk 六 s 等，使用路虎的还珠示意图如下。 二、 k 幺六则需要使用 h d m i 分配器，其实意图如下， 以显示屏总点数为三八四零乘以二幺六零为例，其已超过单台 k s s 的代载能力，需使用四台 k s s 代载，并启用拼接代载功能。 如图所示，设备序号从一开始，其顺序为，从左往右，从上到下进行排列。 对 k 四 s 杠一设备进行调试，按下第一台 k 四 s 的旋钮，进入菜单界面，转动旋钮，选择拼接带带，按下旋钮，进入拼接带带设置界面。 若各台 k 四 s 代载区域大小相同，选择拼接代载状态为等分。若各台 k 四 s 代载区域不同，则需选择不等分拼接。应该例子中各台设备代载大小相同，不选择等分。 设置大屏水平总点数为三八四零，大屏垂直总点数为二幺六零， 应共使用四台 k 四 s， 故设置拼接函数为二，拼接列数 为二对第一台 k 四 s 设置带载区域位置为一对第二台 k 四 s 的设置如下，按下 k 四 s 的旋钮，进入菜单界面，转动旋钮，进入拼接带载界面。 拼接待载状态选择等分。设置大屏水平总点数为三八四零，大屏垂直总点数为二幺六零，设置拼接行数为二，拼接列数为二，但此时设置待在区域位置为二， 依次对第三台 k 四 s 进行相同设置，但需注意设置带的区域位置为三。同理，对第四台 k 四 s 设置，其大屏水平总点数、大屏垂直总点数等均相同，但在 此时设置待载区域位置为四。当四台设备设置均已完成后，确认显示屏正常显示，按下 esc 键结束拼接待载操作。 无线投屏以 v 七六零选配安卓磁卡为例进行演示。无线投屏是使用安卓磁卡将电脑或手机的屏幕投放到 led 显示屏上显示的功能。 请注意此功能应需使用安卓字卡，请查看支持该字卡的设备列表。此功能操作在不同设备前面，版内的名称与位置可能略有差异，请注意区分。 首先介绍安装安卓字卡的方法，安装前需准备十字螺丝刀、投屏书、 数字卡、挡板和外置天线。安装步骤，一、使用螺丝刀去除设备顶盖上的或顶盖侧面的所有螺丝。二、轻轻去下设备顶盖。 三、使用螺丝刀拧下挡片两边的螺丝并取下挡片。四、安装磁卡挡板。 五、将投屏输入子卡的正面朝上水平插入到挡板对应的空位中，并将投屏输入子卡的背面的排母接口与设备主板上的排针对齐。 向下轻压投屏输入磁卡，使主板上排针插入到投屏磁卡的排母接口中。六、安装设备顶盖和设备顶盖上的螺丝。七、最后安装天线，将 天线的连接头置于投屏输入此卡的 wifiap 接口上。启用无线投屏时，支持以下两种连接模式， wifi 模式无线投屏和 ap 模式无线投屏 wifi 模式无线投屏。按下旋钮，选择高级设置并进入 在 e x t 原模式界面选择无线投屏，并按下旋钮确认按 e s c 返回主界面，在前面板按下 e x t 按键，此时前面板检测 e x t 安卓子卡为视频源， 且 led 显示屏应显示安卓磁卡的操作界面。转动旋钮，在大屏上选择 wifi 设置，并进入连接对应的 wifi， 输入密码，此处也可连接鼠标进行操作。 wifi 连接成功后，返回主界面，进入无线投屏界面，屏幕上会显示不同的操作系统。投屏方法，根据所使用的设备进行相应的操作即可。 a p 模式无线投屏另一种方式是通过 a p 模式进行无线投屏记，在安卓子卡界面 wifi 设置处选择热点， 设置 v 七六零的 wifi 热点的名称与连接密码，以共手机类投屏设备进行连接，此处也支持连接鼠标或键盘进行设置。 返回主界面，进入无线投屏界面，屏幕上会显示不同操作系统的投屏方法，根据所使用的设备进行相对应的操作，即可完成投屏操作。 以上就是本期二合一设备高级操作视频的所有内容，感谢您的收看，我们下期再见！

诺瓦控制卡电源网线单元本， p 三的单元本电脑，现在呢？打开诺瓦的软件 r c t， 先在这控制系统，这有个 e， 这相当于是说 啊，接入卡已经检测到了，详细应急设备是一个，现在已经连上接入卡了，他的设置方式是这个小太阳这儿 ug 第一个 cushion， 第一个把底下对号点上，点 ok， 再点它。倒数第二项是选择千兆网卡点 ok， 现在呢点系统，系统重新连接，就会出现控制系统一，这就会显示这接收卡已经有了，这样的话就可以来控制他了。剩下的点登录同步 显示屏配置或者一键配置，有参数的话直接配置他，没有参数的话需要自己点显示屏配置，点配置显示屏点下一步，这有个 智能设置，在智能设置里边去设置他这些登本的信息，一步一步的得出来登本的信息，今天的视频就分享到这，呃， 关于前兆网卡怎么来控制诺瓦的，这个今天就讲这么多，呃，如果连接不上的话，还有一还有一个是 计算机有机属性控制面板，控制面板里边有 网络与共享中心， 更改时配机设置右击属性配置高级，这往下翻有一个连，连接速度和双攻模式只改到一点零， 这样的话重新连接本地连接，它的连接速度就到了 e j e b e j b， 这就是牵着网口了，这样的话它也能连上， 根据自己的呃出现的问题自己去选择。设置好了，今天的视频就分享到这了，现在这他一直在这闪， 没有设置参数行，感谢大家的观看，有什么问题大家互动可以私信大家共同学习进步，再见 抖音。

大家好，我是小诺，欢迎收看诺瓦课堂。本期视频将介绍诺瓦 lct 软件中的亮度调节功能， 当瓶体亮度需要调节时，可使用诺瓦 lct 软件完成。支持两种模式，手动调节和自动调节。 手动调节即通过手拉的方式实时改变瓶体亮度，一般应用于租赁现场或室内。固装瓶体自动调节分为高级调节和光探头调节，一般应用于固装。 双击打开诺尔 l c t 软件，选择登录，点击同步高级用户登录，输入密码六六六或者 at me， 点击亮度。打开亮度界面后，有手动调节和自动调节两个选项，在手动调节中直接拖动亮度值，划干即可改变瓶体亮度。 软件提供两种模式，汇度优先模式和对比度优先模式。汇度优先模式下，显示屏的显示效果会更好， 画面更细腻。一般应用于工作亮度较低的显示屏，如室内屏。对比度。游戏模式下显示屏的对比度 会更强。一般应用于工作亮度较高的显示屏，如户外屏。调节完成后，点击保存到硬件，可将当前设置保存到接收卡。 在自动调节中点击向导设置，可选择高级调节或光探头调节。在高级调节中可配置多个时间点， 每个时间点可选择指定亮度或环境亮度。在光探头调节中会自动生成一个时间点，并默认选择环境亮度。 由于高级调节中可包含光探头调节中设定的信息，首先来看如何设置光探头。选中光探头调节，点击下一步， 进入光探头调节界面。首先需完成光探头的硬件设置，直接将光探头连接到控制器，只适用于 mctrl 三百和 mctrl 六百或连接到多功能卡上。 硬件连接完成后，需先对光探头进行测试，点击光探头测试，进入测试模式，用手捂住光探头五到十秒，点击刷新，环境亮度值变为零。 松开手五到十秒后再点击刷新。若环境亮度恢复到原始池，即证明光探头能正常工作。注意，在 测试模式中，环境亮度的改变会立刻反映到瓶体，而在实际应用中，软件默认光探头读取五次亮度后，再取平均值，瓶体才会发生亮度变化。 具体设置为，右键点击 monitor site， 选择亮度高级配置，即可更改相关设置。上方的启用亮度渐变设置一般建议开启。 为避免光弹头出现故障导致显示屏黑屏，还可设定当光弹头损坏时，屏体显示指定亮度。 系统默认设定是当光探头失效时，亮度调节到百分之五。在下方的亮度映射表中， 每一个环境亮度值都对应了一个瓶体亮度值，点击快速分段这一界面，我们设定环境亮度的最大值，即对应的瓶体亮度。环境亮度最小值即对应的瓶体亮度， 并设置最大值与最小之间的分段数，默认分段数为十个，建议增加至最大值二十个， 即在亮度映射表中有二十个一一对应的环境亮度和瓶体亮度值，点击确定保存更改。注意，当光探头检测五次，环境亮度的平均值不在亮度映射表中，即为 中间值，软件默认按最大值和最小值进行分段线性调节，即会寻找这个值所对应的环境亮度区间， 并根据相应的算法在瓶体亮度的区间中取一个值，使显示屏发生相应的亮度变化。 以上就是使用光弹头进行亮度调节的全过程。此外，为了有效避免夜间光污染不对公共交通造成不必要的麻烦，软件还支持夜晚模式， 即设定某个时间段的亮度最大值，点击开启夜晚模式，点击右侧绿色加 号，可添加时间段及相应的亮度信息。若已有时间段，可直接点击编辑。 如开始时间为二十二点，结束时间为六点，亮度最大值为百分之三十， 点击确定。注意，当结束时间小于开始时间时，结束时间默认为第二天的时间，点击完成保存设置。 注意，亮度调节支持拖机工作，即当 usb 线断开或软件关闭时，无需连接 pc 就可进行调节。但需 注意，一、夜晚模式下不支持托机工作。 二、当有多台发送卡时，需将光探头连接到发送卡一或发送卡一连接的多功能卡上，否则不支持拖机工作。 三、组合屏在任意模式下都不支持拖机工作。以上就是关于光探头调节设置界面的相关介绍， 再次点击向导设置，选中高级调节，点击下一步，进入高级调节界面，点击添加编辑 自动调节表，输入开始时间，选择调节类型。当调节类型为指定亮度时，需手动输入亮度值。 当调节类型为环境亮度时，软件会自动取光探头调节中设置的环境映射表中的亮度值。如设定开始时间为八点时，调节方式为指定亮度百分之六十， 开始时间为十二点时，调节方式为环境亮度。开始时间为二十二点时，调节方式为指定亮度百分之三十。关闭调节时间设置的小 窗口，可对任意一个调节信息进行编辑或删除， 编辑完成后点击下一步，点击完成将设置信息保存到硬件， 点击日志导出，即可导出亮度调节时间表，系统默认命名为 brightness log excel。 与定时调节亮度相比，光探头可更灵活的应对天气的变化，可避免瓶体过暗或过亮。 显示屏的亮度随环境亮度变化而变化，可避免资源的浪费，从实际情况来说，还能帮助终端客户节省电。 以上就是亮度调节的全部内容，感谢您的观看！

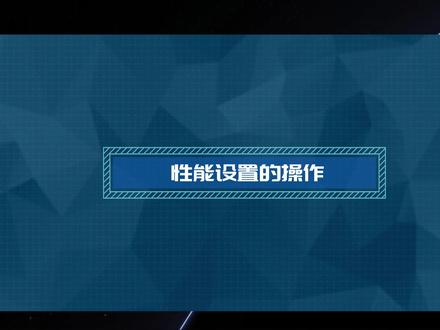

大家好，我是小诺，欢迎收看诺儿课堂。本期视频将介绍诺儿 lct 软件中的性能设置与接收卡配置文件的使用方法。 通过前几期视频，我们已经学会智能设置与箱体设置，使箱体能够正常工作。但 led 瓶体的性能参数如刷新率、灰度等是否满足要求，就需要使用性能设置进行调节， 而且合理的使用接收卡配置文件也可以省去反复的调试工作。性能设置的目的，提高瓶体刷新率、规度等性能参数，使该 led 瓶体在工作 稳定的前提下展现最佳的效果。接收卡配置文件保存接收卡各项参数的文件，文件格式为 rcfg 或 rcfgx， 故又称为 rcfg 文件。 性能设置的操作，打开诺瓦 lct 软件，选择登录同步高级登录，输入默认密码六六六或者 at me， 单击登录，单击显示屏配置，确认当前通信口后，单击下一步，进入接收卡界面。 因为性能设置的软件界面会根据登板不同的驱动芯片而显示不同视频分别以通用芯片与 p w m 芯片 m b i 五二五二为例进行演， 显示通用芯片中一位时钟频率参数的大小，影响刷新率、待载能力和灰度参数数值。其调试步骤为， 一、确认灯板信息与箱体信息配置已正常。二、根据瓶体的应用场景选择灰度模式 亮度优先瓶体应用于户外需要高亮度刷新率优先瓶体应用于室内需要高刷新灰度优先 瓶体应用于租赁或舞台平等需要高灰度性能均衡、亮度刷新率与灰度保持均衡的场景。三、 调节刷新倍率到最高值，通常为八十六或三十二。四、调节视觉刷新率到客户要求的目标值，通常为幺九二零或三八四零 五、调节灰度级数到客户要求的目标值，如正常幺六三八四为十四比特灰度，正常三二七六八为十五比特灰度。 六、若此时箱体超出接收卡待载能力，则通过增加移位时钟频率或降低视觉刷新率与灰度极数解决。增加移位时钟频率，提高接收卡待载后，点击 发送到接收卡所有接收卡，查看瓶体显示是否正常。若瓶体显示异常，则证明该一位时钟频率的数值超出该登板的承受极限， 则需要降低一位时钟频率或降低刷新率与灰度，需多次调试发送。查看箱体显示是否正常。 请注意，一、一位时钟频率数值应在满足接收卡待载能力、刷新率与灰度相互平衡的前提下，越低越好。 二、不同箱体的性能参数值可能不同，视频内的数值仅为视力。七、在多次调试上述步骤后，确 确认瓶体显示正常且稳定，点击固化 其他参数，如行消影时间、余晖结束控制时刻、换行时刻为消除鬼影问题， 向位为解决错位与闪点问题，低灰度补偿为解决某些窄迈宽的驱动芯片无法正确响应的问题，此处暂不予介绍。 p w m 芯片的界面有所不同，其中 d clock 频率影响接收卡待载。 g clock 频率影响刷新率与灰度等级视频以 m b i 五二五二为例，其调试方法为，一、调节 d clock 数值 值，使接收卡代载能力略大于箱体实际代载即可。二、调节刷新倍率至最大值，通常为八或十六。 三、调节 g clock 数值，使刷新率与灰度达到客户的要求。点击发送到接收卡。所有接收卡，查看瓶体是否显示正常。 若瓶体显示异常，则证明该 g clock 的数值超出该登版的承受极限，则需要降低 g clock 数值，牺牲刷新率与灰度，发送至接收卡， 不断调试使其显示正常。 四、在多次调节上述步骤后，确认瓶体显示正常且稳定后，点击固化 其他参数，行消引时间，余晖结束控制时刻，换行时刻为消除鬼影问题， d clock 项位与 j clock 项位为解决错位与闪点问题，此处暂步详细介绍， 请注意，一、一般一位时钟频率不推荐超过二十点八， g clock 频率不推荐超过二十点八。二、性能参数的调节需要多次尝试，以 最终瓶体显示正常且稳定的参数为准。接收卡配置文件的使用，一、保存到文件，可将软件界面的现有参数保存为 r c f g 文件。 二、从文件载入，可将 r c f g 文件内的信息加载到软件界面，再通过发送到接收卡功能以应用至全屏。 三、从接收卡读取，可从某一接收卡中回读参数，如 地址为一号发送卡一号网口的一号接收卡，将参数从接收卡端回读至软件界面。四、固化，将参数 固化至接收卡，可使瓶体断电后不会丢失数据。以上就是诺尔 lct 软件中的性能设置与接收卡配置文件的使用方法， 感谢您的观看。

具体操作为，打开诺瓦 lcd 软件，在登录选项中选择同步高级登录，登录密码为六六六或者艾特命。 点击工具选择快速调节亮按线功能，点击调节亮按线。软件提供两个版本，用户可根据平体内的接收卡型号选择， 其中通用版适用于所有接收卡，新版则有接收卡和固件程序的要求。 a 叉系列 m r v 三零八 m r v 三二八 m r v 三幺六 m r v 三六六 d f 三零 a 叉 s v 四点四点零点零固件 版本及以上接收卡首先介绍通用版，一、若电脑为复制模式输出，此时 led 平体应全部显示白色，对应电脑左上角的白色区域， 其分辨率与平体分辨率一致。若电脑设置为扩展模式输出，则需在打平位置选择扩展显示器，也是电脑使用扩展模式输出，故选择扩展显示器。 二、勾选显示编号，根据平体的显示编号，在软件 top 图对应的位置，单击选择需调节的箱体边框， 拖动下方调节杠杆，可使其更亮或更暗。观察瓶体实时变化，微调至效果满意为止。 三、再次点击黄色的边框即可取消选中，双击某一边界可进入像素集，选择个别灯珠进行调节框，选注多个边框可统一进行调节。 勾选灯板及调节，输入灯板分辨率，点击绘制，可将全屏以灯板为单元显示已调节灯板间的边界。四、调节完成后， 点击保存到硬件 其他功能，如锁定选择，可锁定选定当前区域。勾选隐藏 top 图，可隐藏软件界面的 top 图。 勾选红、绿、蓝优先，可分别调试红色、绿色、蓝色的亮暗线小图标，分别为取消选中所有边框、界面放大和界面缩小。 新版亮按键调节中增加了很多键盘快捷键，常用的功能均可由键盘完成。软件界面的图标下方标识出对应的 键盘快捷键，点击左下角图标可查看更多快捷键信息。具体操作方法为， 一、打开快速调节亮按线界面后，电脑屏幕与 led 平体会显示白色区域，分辨率一致。 若电脑使用扩展模式，则去选择平浅位置为扩展显示，或按下 shift 加 e 键，使白色区域显示在扩展屏幕也是电脑使用复制模式，故选择主显示。 二、选择进入灯板模式或箱体模式，若选择灯板模式，需输入单个箱体内有几 行与挤列灯板， 选择箱体模式不需要设置。三、点击校正效果，若智慧则证明校正已打开，不需要进行操作。 若可选，则需选择色度较正或亮度较正，否则调节亮暗线无法看到效果。 四、点击显示编号或使用快捷键 x 打开平体的编号显示功能，点击显示虚线框或使用快捷键 z 打开选中边缝进行 闪烁的功能。五、根据平体编号选中需调节的边缝，点击行列选择或行选择或列选择 或按下 a、 s、 d 快捷选择。使用键盘方向键选定需调节边缝，按下 control 加 enter 进行多选， 使用一加 up 或一加 down 进行调亮或调按操作。调节完成后按下 f。 二、清除选择，选中其他带调节边缝进行调 节。 六、全屏效果调节满意后点击固化。 七、其他功能，如清除选中效果为清除当前选中的调节效果参数， 清除所有效果为清除全屏的调节效果参数， 支持调节平体亮度，隐藏或显示打平画面， 支持切换打平颜色为红色、绿色、蓝色或白色分别调试，支持更改亮度，调节精度。 以上就是本期视频的所有内容，感谢您的观看！
