ug12.0装配组件怎么自由拖动

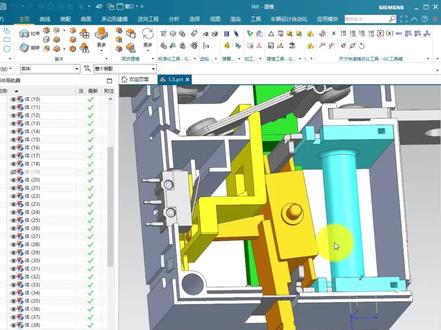

前天有个朋友问我这个模型怎么不能移动，主见，我问他是怎么回事，他把这个文件发给我，他的要求是旋转黄色的零件，直到与黑色的墙体接触为止。 首先看这个模型的设计数，这是一个多实体零件，而非装配文件，所以装配约束是肯定用不了的。 这个时候我们可以先在这个平面上绘制一个草图，用包含命令提取旋转点要旋转的边线和碰撞边线。用圆弧工具来绘制一段圆弧，多余的地方可以删除。找到逆向工程中的移动实体命令 设定旋转方式为三点，旋转设定起十点为圆柱上的终点，设定方向为机。 设定几十点和终点分别为圆弧的两个端点，点击确定，完成旋转，你学会了吗？

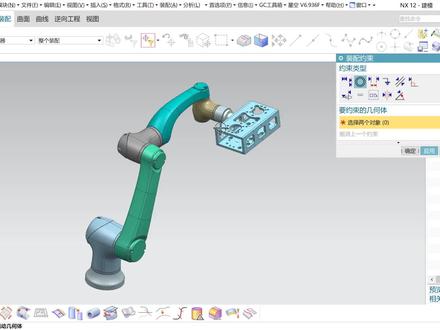

大家好啊，有粉丝朋友问我，这个 ug 啊，能不能像索雷的沃克斯这种软件一样可以实现这个装配位置了啊？任意的拖动，任意的拖拽啊，答案是肯定的啊，必须的，其他软件能够实现的功能啊，在我们的 ug 里面同样可以实现 啊。我们看一下，当前我们这个话就是通过这个拖拽啊实现这个功能，那么这个具体我们怎么来操作呢啊？接下来我就详细的演示一下，我们先把这个文件关掉，我们要利用一下我们的装配功能， 首先我们打开一个全新的，你要先把我们的模型啊，把它做成一个装配档啊，这句话我已经把它做成装配档了。然后接下来的话，我们要对他进行一个约束啊，没有约束是不啊？他是实现不了这个功能的哈，怎么约束呢？找到装配，这里面有个装配约束，首先我们对这个底座进行一个固定约束， 同样的这上面的话我们要对他进行一个同心的约束，好，这样的话他就可以转了。好，这是我们第一个关节，第二个关节也是同样的， 应用一下，我们第二个好，第三个好，反向显示应用一下好了，第四个关节 选择好，应用一下好，第五个关节 好，最后还有这个 好，确定一下好，正好我们的关节就设置好了，也是我们的约束设置好了， 过来，好，我们把这个单独显示实体啊，接下来我们就把这个再次点开，我们装配约束，我们直接去拖动他啊，他就可以动了啊，看非常的方便，只要你设置了这个 这样的一个啊，约束他就可以实现这个装配脱债的功能啊，任意位置都可以实现的啊，就非常方便啊，所以我们其他软件能够实现功能，在我们 ug 里面一样可以实现。好了，那么今天的分享就到这里，感谢大家观看。关注我学习更多优技知识！ 店铺有 ug 设计建模全套课程， ug 山竹数控变成全套课程。关注我学习更多 ug 知识。

这是 ug 运动仿真自动播放仿真动画，那有小伙伴问如何用鼠标拖动做仿真动画呢？来和我和小玉学一招吧。 像这个手动推拉前，他的仿真动画是这样子的，那么我们如果要用鼠标拖动这个饼，做一个这样的机构仿真动画，那么在装配的时候就要达到一个完美约束。那么如何做完美约束？首先我们这里找到他的这个底座，将它固定好， 这样固定他以后，我们再在他的基础上装其他的零件，像这种规则的零件，我们常用的接触对齐就能搞定他。 但是注意了，有时我们这样装配上去看上去是没问题，但是他没达到一个完美约束的条件，那么我们要检查他的话，可以用移动组件这个命令，如果他能移动的很离谱，那 那就说明他这个约束度不够，所以这里我们再给他做一个约束对齐，这样他就牢牢的固定好了。那么我们约束好这么一个零件之后，然后再在他的这个基础上来约束其他的零件。像其他的孔轴类零件，那就非常简单，利用铜芯约束约束两个孔的边就好了， 这里孔轴零件还比较多，那么整个装配过程很简单， 如果我们有圆孔边不能用铜芯的情况，那么我们可以使用这个对齐约束，让他们的中心线对齐 就好了，这样也是一种好的固定方式，就比如这个柱面上的孔，就可以用中心线对齐来搞定他。另外这个轴他是往返运动，大家给他约束一个中心线对齐，这样我们在鼠标拖动的时候他就不会跑歪， 现在这样我们这个零件就达到一个几乎完美的装配，那么接下来就按照他的运动方式拖动这个手柄，从而让这个连杆往复运动， 这就是装配模块中鼠标拖动做运动仿真动画的方法。最后如果还有没学会的小伙伴需要这个配套模型做练习的话，可以留言扣一，我发给你模型点赞收藏、关注。

说这样的推拉机构做运动仿真到底难不难？有模型和知道运动形式，那做运动仿真就是有手就行，哎呀，真没骗你。首先把模型组装好，接下来进入 u g 运动仿真模块，新建一个动力学仿真 里，装配约束，无需用到仿真中。接下来按照运动仿真三部曲，哪些动，怎么动，谁先动？先给要动的零件设为运动体，有两个零件一起运动的，就一起设为运动体， 那这里一共是三组运动体，下一步是怎么动？根据他们的运动形式指派对应的运动腹，这个杆在连接处，这里绕着削钉转， 那就是旋转腹，旋转腹的圆点选圆心，然后使量方向就是旋转中心轴的方向。因为中间这组运动体是连带着运动的，所以在这两个削钉处做旋转腹时，还需在这里选择一个相对运动体，这里一端选这个手柄， 然后另一端的连接旋转负，相对运动对象选这个杆，做完这里就剩这个杆的运动负了，因为它是水平往负平移， 那就是一个滑动负圆点，还是选边的圆心点，然后使量方向就是运动方向。这样设置好了四个运动负，就是第三步谁先动啊？根据运动形式，最先动的是把手， 然后通过连接扣带动杆，那么给这个把手的旋转负天加上一个驱动体，然后给一个出速度，因为这里旋转方向是逆时针，那为了不碰撞反方向转速度，这里就给个负，一百五十 就是一秒转一百五十度。那现在运动仿真三步曲设置完成，接下来就是新建解算方案了，解算方案，这里输入时间和步数，时间控制转动角度，数控制播放时长，勾选点击确定求解，这样等待一个解算过程， 当出现这个百分百完成弹窗就说明求解无报错，那此时就能播放仿真动画了。在分析动画里选择这个往返播放，这样就能看到推拉杆的往返动画了，是不是最简单省事？ 最后各位铁粉要是学会了想做同款练习，来拨六，让俺看到俺这个练习模型，给你也来练练手。

哈喽，大家好，今天为大家分享一个群里面的学员学问的一个问题，就是说呢在默认导航器呢，是放在左边呢还是放在右边？ 问导航器这个还是蛮实用的啊，他在邮寄里面的话呢，他是可以用来查看或者编辑我们的绘图步骤啊，如果说我们能把今天的这个小技巧学会的话啊，你想放左边就放左边，想放右边就放右边。 好，我们来看一下，那么我们这个绘图的用户部件导航器呢啊，就是这一个位置 啊，他就这个位置的，那么我们可以哎，打开有一个带有零件的啊，他的一个模型啊，一个这样的，那么我们可以通过这个部件导航机，我们可以看到他的一个绘图步骤， 可以给他点一个啊，编辑啊啊，还有可以查看啊，这个产生化的他的一个模型设计 啊，默认的情况下呢，他是在我们的一个左侧，那么有的同学呢，他比较有这个版本控，他想把它放置在右侧，那该怎么操作呢？好，其实操作很简单，那么第一种方法呢是我们可以看到他这里啊，有一个小齿轮。 好，我们鼠标鼠标放在上面之后点右键啊他这里啊，可以看到这里有装配导航机，约束导航机之类的，我们点到他上面之后，外在的情况下呢，他是显示在这个左侧， 如果说我们勾选在这个左右侧之后呢啊，他就跑到我们的这个右侧了。好，根据个人的一个使用的 一个习惯啊，你放左放右都是可以的，同理，那么我们点在他上面之后啊，不要点右键了，点在上面之后啊，点在这个齿轮上面啊，显示在左侧就可以了啊， 如果说你不想让他这个显示出来的话呢，再点了他之后，把这个消注给他勾掉， 同样的也是可以对他进行一个设置啊，那么你放在这里的时候他又显示了，那你不放置的话呢，你的绘图窗口他是可以实现啊，一个最大化，这是通过我们鼠标点他这个齿轮操作的，我们还有一种方法呢，是通过啊， 他的系统设置啊， ctrl 加二，在他的一个界面里面，我们也可以看到这一个资源条啊，他在左侧，右侧还有一个 功能区上的一个小圆卡，我们点一下这个，然后点应用，那么你可以看到啊，等一下呢，他这个里关数字就没有了啊，他就会相当于一个功能区一样的在这个自然条啊，在这里啊，我没导航器啊，在这个位置 好，那么我们还是把它按成我们常规的，然后点确定就是了啊，这里呢就是我们关于这个用户默认导航器的啊，一个更改技巧。

想要在 u g 中做模型的爆炸工程图，你是不是就打算用移动命令拆模型？装配模块里专门做爆炸图的命令，你是不想学吗？回答， 我，要是这都觉得难找，猴哥拿点 u g 基础学习资料看看，想做出清晰的爆炸图就跟着我，一步一步来，新手也能轻松搞定。打开要做爆炸图的装配文件，先通过新建功能打开一个制图文件， 进入制图界面后，按快捷键 ctrl 加 m， 切回制图文件的建模环境。爆炸图的拆分操作全在这里完成。在装配模块里找到爆炸选项，点击新建爆炸，接下来就可以拆分零件了。想移动哪个零件就选哪个，用动态坐标调整位置 之后重复选零件移动位置操作就行了。选多了可以按 shift 键左键单击取消选择。要是方向对不上，就勾选只移动手柄，先调好坐标的矢量方向，再移动零件位置。重复这个操作，把所有零件都按自己的需求摆好， 点击确定，爆炸的雏形就有了。觉得零件装配关系不够明确，用追踪线功能来补选两个零件对应的位置，分别当起始点和终止点，命令会自动生成细点划线连接，谁装在哪里一眼就能看明白。 爆炸图做好后，按快捷键 ctrl 加 shift 加 d， 切回制图环境。投影式图时要选名字带 d、 w、 g 的 制图文件，然后把下方的模型式图改成正三轴设图，基本就能看到爆炸图了。方向不对的话， 点定向式图工具调整一下操作，和查看模型的方法一样，再调好比例，往图纸上一点，爆炸式图就出来了，光有爆炸图还不够，得配上零件明细表，直接在软件里调出零件明细表，往图纸上一放就行。 想让零件序号显示在矢图里，右键点击矢图边框，选择显示符号标注，所有序号就一键显示出来了。想让序号对齐排列更整齐，鼠标左键按住序号拖动，等它们重合再拉开，会出现一条对齐虚线，这就代表序号关联上了 之后，只要移动最先对齐的那个标注，其他序号就会跟着一起动，再也不怕乱跑了。 最后调整直引线指向问题，双击激活序号标注，改一下直引线的中指位置，完美贴合零件就搞定了。视频看到这里，恭喜你，已经能独立做出规范的爆炸图了！

有小伙伴觉得 sorry 的沃克斯那种拖拽装配很方便，其实优质软件中也能这样，别人不知道，那就来五四这里学一招。 像我们一般在做这种装配约束的时候，都是先点开这个装配约束命令，然后先选这些约束方式，再去选零件。但是在 ug 幺九八零版本后，在装配页面就能选中零件进行随意拖动装配了。 当一个零件与另一个零件接触的时候，他会自动进行吸附，比如这两个孔叠在一起，他就自动约束好了。除了这个自动吸附，像我们两个面要进行一个对齐的话，比如这个挖掘机漏斗，这里还没对齐，那么这里我们可以选择一个面， 然后再找到需要对齐的另一个面，点击一下它就自动对齐好了，是不是非常的方便？这种智能判断约束方式，不管是做接触对齐还是同心都 都可以使用。现在这四个面已经对齐好了，然后我们再放大看到孔，这里还没有对齐，这也是点两下孔内壁就对齐好了。那么 ug 高版本新增的这个智能装配方式你觉得怎么样？想学这个的记得评论 ug 六六六我教你！
