g120xa变频器中文盘参数设置

哈喽大家好啊，这一期我们给大家介绍一下 g 幺二零的高级快速调试如何进行。 哈喽大家好，下面我来给大家讲解一下如何进行面满的高级快速调试。我们首先把这个图标打到这个设置，然后点击 ok， 点击高级快速调试， 我们看一下快速调试上面有很多项选项啊，比较常用的选项有恢复出厂设置啊，如果说您的参数乱了，可以进行恢复出厂设置啊，还有就是控制方式，比如说我们需要选择， 呃，我们需要选择这个矢量控制，我们就可以选择赚 家，选择无兵马器的史料控制啊，就是最后啊，无兵马器的选择就可以了，然后点击 esc 可以到主页面去啊，还有点击数据是非常重要的啊， 我们的电机数据主要改的是电流，对吧？如果是一部电机可以改电流，功率因素，对吧？功率，然后转速啊，我们这里的话功率系数的话，我们单位上的带的电机是零点七四，我们把它改成零点七四， 公寓系数 改成零点技术啊， ok， 然后我们退到主页面去啊，这样的话我们的定金数据已经设置好了，下面是线值，线值里面最 主要进行修改的话，有斜坡上升时间跟斜坡下降时间，还有最高跟最低频率，我们比如说我们最低频率，我们把它设为零零刻字，嗯， ok， 斜坡下降的时间我们把它设为三秒钟， 点击 o， 三秒钟，点击 ok， 然后按 e s 进行退出， 我们这里的话就会显示参数这些，这些参数是否要保存啊？因为我们退出来的，我们进行进行这些参数是否要保存啊？我们还有一想就是优化的时候 我们要选择一般的会选择是什么，选择静态优化就是电机检测，静态优化就是他禁止转动啊，我们选择这个这一项我们可以点击 ok， 看一下，他有动态优化跟静态优化啊， 跟禁用啊都有，我们选择静态又黄， 然后我们点击 ok， 长按 ok 两秒钟，也可以进行保存啊， 我们就会看到啊，现在已经跳到成功保存的界面了，我们点击 ok 啊，他会屏幕上会显示下一次启动 后便开始数据识别，大家可以选择面板启动，也可以选择专职启动，我们点击 ok， 我们先把他的味觉故障进行确认一下， ok 进行确认好了，下面我们进行启动啊，点击 di 零打到右面啊，他就进行启动，会进行一个电机检测啊， 大家可以看一下，正在进行电机检测中，电机检测完成他会跳一个 ok 啊，电机检测完成，我们点击 ok， 我们接下来就可以进行这个电机的一个运行操作了，我们首先把它打到对吧运行的一个状态位，然后我们这个 i i i 零可以进行调， 对不对？我们现在是二十赫兹，大家有没有看到啊？屏幕上显示的是二十赫兹，我们也可以往上调啊，进行一个转速的一个增大啊， 大家可以看一下，面板上是可以显示当前的输出频率，输出的一个转速，输出的一个电流，还有输出的电压，面板上的一些参数也可以调，我们下期给大家进行一个详细的讲解啊。

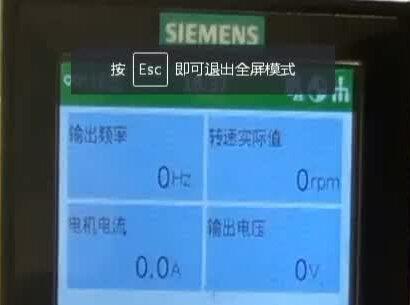

大家好，我演示一下如何改变较差的面板显示参数。现在是正常的一个初始就状状态啊，就是说正常初始状态我们进行一个光标的移动，移动到我们这个三杠，然后进入我们的设置菜单，设置菜单里面有一个叫工具， 工具里面最上面一个是状态屏幕向导点击进去， 然后里面我们摸的是标量纸，标量纸里面可以选择一个四个界面，就说这个界面里面有 可以你可以修改具体的你所需要的，比如说第一个，我们把它更改成你所需要的，比如说转出实际值啊，或者是我们的一些输出功率都能 显示出来 啊。大家看到一个电源的能耗问题，看到这种是光，也可以看到一个光率也可以切换了，转距十几只都可以，就是最大可以显示小数点后面两位，然后我们可以保存一下，退出来看一下， 保存成功爆满。 iesc 早安即将推出， 我们现在这个第一个方法就显示攻略，对吧？就是以此类推，我们可以根据自己的需求进行选择， 你可以选择其他的一些， 可以选择我们的， 选择一个我们的温度吧，这也是比较常用的摄氏度减小的方面，我们继续保存 保存完成，你看这个第三个就是偏温度，其实就按这样模式去设计就可以了，感谢大家。

切换手动模式， 启动 给定转速。

同学们好，下面我们来学习西门子 g 幺二零变频器参数设置，这个就是 g 幺二零变频器的操作面板。以修改参数 p 三百为例， p 三百参数是确定电机类型选项，这里我们设置为一。一就是被控电机为一部电机。 按动上下键找到 promos， 点 ok 进入。找到 export flinter， 按 ok 进入。 长按搜索键找到 p 三百参数， 此时已设置为一，按 ok 键 返回步骤四状态，下面我们来学习快速调餐模式。首先移动到 set up， 按 ok 进入，此时会显示 reset。 如果需要工厂复位，按 ok 选择 yes， 如果不需要，按下键， 找到 p 一百参数，设置为零。 p 一百参数是国内的 i e c。 电机频率是五十赫兹，单位是千瓦。找到 p 三零四参数， p 三零四参数是 电机额定电压，需要查看微控电机铭牌，设置为三百八十伏。 找到 p 三零五参数。电机额定电流，需要查看电机铭牌，设置为零点六五安。 找到 p 三零七参数，电机额定功率 设定为零点四。 找到 p 三幺幺，电机额定转速设定为幺三五零转每分。 找到 p 幺九零零参数。 p 幺九零零参数是电机参数识别，也叫电机静态自检，如果需要电机进进行自检，设置为二，不需要设置为零。 找到 p 十五参数。 p 十五参数为接口红定义，这里设置为十七。不同的红定义有不同的控制方式，接线也不同。 找到 p 幺零八零参数， p 幺零八零参数是电机最低转速，这里设置为零，找到 p 幺幺二零。 p 幺幺二零参数是电机加速时间，设置为五秒， p 幺幺二幺参数是电机减速时间 更改五秒。 当我们设置好快速调三的参数时，向下选择 finish， 选择 yes， 结束快速调三模式。 当显示当时会返回到主菜单，下面是变频器的手动模， 是选择面板上的 handle to 键，可切换手自动，当显示一个手掌时即为手动模式。 此时我们要给电机设定一个转速，按 ok 键， 这里我们设定为五百转， 绿色按钮是电机启动， 红色按钮为电机停止 手动模式。第二种操作是点动操作，长按绿色按键为点动。 下面我们来学一下恢复出出厂设置，找到最后一项附加， 找到 develop still， 如果需要进行恢复出厂设置，按 ok 键，如果不需要按按取消。 下面我们来学习一下 g 幺二零变频器的拆注下载，找到最后一项附加 选择 from b o p i o k 进入中， 中文含义就是从我们的变频器面板将参数下载到我们的变频器内部，点 ok 键， 下面我们来学习一下 j 幺二零变频器的参数上传，找到最后一项附加选择 to b o p， 它的含义就是去我们的变频器面板进行存储参数，选择 o k 键，此时会创建一个压缩文件， 完成后会显示到。

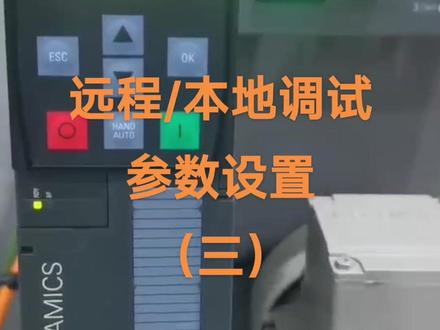

啊，快速调试档已经完成，然后我们这边可以看到变频器上还是有报警的，我们可以查看一下报警，在诊断页面黑标选中右上角，然后 ok 进入第一个是复位，所有报警啊，我们可以选择复位一下啊，复位完成， 然后在 forte 页面可以查看当前当前报警，我们可以看到有一个 a 七九九幺的报警，这个报警是因为我们没有做电机数据 啊，静态识别没有做优化，我们可以做个优化啊，做优化呢，就是将变频器模式切换为手动按一下憨的 oto 这个按钮。啊，变频器有一个手的标志，就是进入手动模式，然后我们启动 模特 it 呢，就是变频器在做一个自动优化的一个过程当中，他会听到电机的一个力词的声音， 啊，电流的一些声音。 好，我们做完优化以后，那个报警就消失了。啊，我们切换为自动模式。 好，这个时候我们远程本地的一个调试啊，基本上就结束了，我们可以保存一下参数，黑标选中那个右下角，按 ok 进入按一下按钮，切换到 rent room， ok， 保存参数 啊档，保证参数完成。切换到电机信息页面，然后我们可以看到这时候已经有模拟量的设定值 给过来了，我们可以进行测试。 diy 呢是 die， 是本地启动， diy 是本地启动的一个啊按钮，可以看到我们可以通过旋钮来控制它的转速 啊，旋钮加大，他的转速就提高，旋钮卷起好，他的转速就要减小，他们可以通过 di 四来切换另一个模拟量来控制， 然后另一个模拟样的启动呢是第二零，第二零等于一，第二零、第二一等于零，然后我们通过另外一个模拟样的旋钮来控制他的转速， 然后这样就是远程本地的调试就完成了啊，停止便秘器。

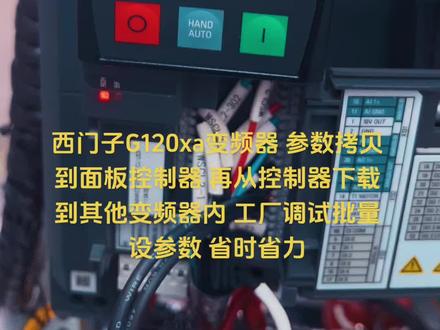

西门子 g 幺二零拆变频器参数快速调试，将已调好的变频器参数拷贝到 bop 当中，找到这个菜单，确定下下， 找到 tobopok， ok， ok， 稍微等待一会， 开始压缩文件 好，已经拷贝完成，现在这台变频器参数已经拷贝到这个 bop 内操作面板之内。西门子 g 二零叉一变频器快速调试，嗯，把已拷贝好的数据参数下载到另一台变频器当中。 首先拔下刚才拷贝好的控制器，插到新变频器上，等待 在这个菜单下找到最后一个选择， ok， 嗯，按下键找到 from b o p， ok， ok， 正在下载以拷贝的参数 好，下载完成， ok， 参数下载完成。调试来，打到最低，启动一下， 赶这边呢，电机转了吧，好，打到停止，打到远程， 远程启动 好做了啊，万辆调速 加速没加速反馈直率继续加，二十毫安 对应二十万减速，十毫安对应二十五赫兹对应时速出十毫安。

g 幺二零 x a 变频器广泛应用于各行各业，具有节能、可靠和医用的特点。 它默认的控制方式是一个方向转动的 on off。 二、控制如何修改为双线之下正转反转控制呢？如果要设置为 d i 零是正转 on off 一 d i 一是反转 on off。 一、需要修改如下参数， 想了解更多内容，可参考手册 g 幺二零 x a 操作说明中的功能快图二二七二杠双限制控制如果还有感兴趣的话题，欢迎留言告诉我。

g 幺二零 xi 面板快速调试，进入设置选项选择快速调试， 根据实际需要选择是否恢复工厂设置。

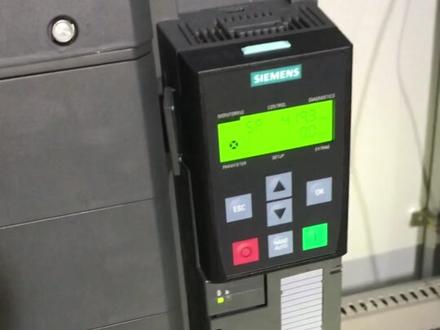

现在对这台西门子的 g 幺二零 x a 变频器进行调试， set up， p 九十六 一 p 一百。 p 一百指的是电机标准，电机标准啊，电机标准，零就代表着千瓦，如果是一就是马力 四百伏，这是电机电压，电机电压规定电压，三百伏 电机额定电流，额定电流。这台电机是二点五，是一个二点五千瓦的电机，他的额定电流是二点五，安培 调到二点五， 嗯，好，二点五安排。 p 三零七功率功率电机，功率电机功率是一点一强，这个是一个试验用的电机。 好一点一 p 三幺零 频率，额定频率，额定频率五十赫兹。 p 三幺幺转速，转速，额定转速。这个电机是一个两级电机，他的额定转速是二八 八二五两千八百二十五转每分钟。 这是一个我们为比亚迪工厂生产的一台车间通风的控制系统， 这台变频器的功率是一百一十千瓦，带动的是一百一十千瓦的风机。 现在 p 五零幺， p 五零幺等于一。 p 幺五，这是一个控制红，设置成四十六。 p 幺零八零，指的是最小转电机的最低转速， 让他等于零。好，幺零八二是电机的最高转速，五十赫兹，这个通常不能设置过高，因为电机的设计就是五十赫兹。 p 幺幺二幺幺幺二零，这是它的上升和下降的时间。 p 幺九零零等于 一。好， finish， 快速调至结束，好，显示 b z， 这是变频器内部进行进行数据的计算。好，结束了。 好，现在是变频器是待机状态。这个系统是给大家介绍一下，这是电源的进线， 进线经过三个电流互感器进到了这个快速熔断器，这是一台维纳尔的快速熔断器，熔断器出来 进到变频器变频器的出线端，这是变频器的进线 l 一、 l 二、 l 三变频器的出线，这是 u 二 vrw 二，这个呢是输出到电机主回路比较简单， 然后不同的部件有不同的功能，像这个这个接触器是用于这个电机的冷却风机， 然后他的控制的中心是一个西门子的 smart 二百，带一个模拟量的扩展， 这两个是闪红灯绿灯的，这是隔离器，是用于把这个模拟量信号进行隔离，来保护这个信号的传输， 也防止由于信号的问题造成这个控制中心 prc 的故障。然后这个明伟的电源是用于给这个扩展模块来供电的， 西门子这个 smart 二百，这个供电，他的这个 cpu 供电是二百二，他的扩展模块的供电是二十四伏，这点大家要注意一下，他不是一个同一个电源， 然后这是小型的熔断器，这个边上这个开关是控制这个顶部的通风风机的，可以开一下，开一下，可以开到风机转了关了， 哎，手机停了。 然后这些继电器呢都是用于控制回路的，虽然这个主回路比较简单，但是呢这里头有控制和各种控制和保护，还有报警还有故障，所以要使用一些控制继电器来 通过 prc 来控制这个继电器来操作一些保护功能。然后底下的这些是用于给这个一些像直流电源啊，像 prc 啊来供电的，这些是一些控制的输出端子。 然后这是这个盘柜的背面，背面咱们看一下正面，正面这是 显示的是进线的电流，这个是一个电压，电压是通过这个切换开关，我们可以看到 a b 项、 b c 项和 a c 项不同的电压。 然后这个系统呢是我们公司做的这个合肥比亚迪的风机控制，然后画面可以调出来画面看一下画面调出来 啊，这是一台，这是风机的一个控制画面，嗯，这是参数，目前参数还没有显示，现在显示画面 这有趋势图，还有报警，报警目前也没有，那么就调出来画面，把画面调出来， 哎，对，这是一套这个系统，然后现在是目前还没有启动停机状态，这是整个的这个柜面的布置好，现在可以来给启动信号 好，启动了编辑显示运行。然后这是台电机给电机转速， 现在已经送电，这是风机的画面，然后咱们现在给他启动信号，好，绿灯亮， 变频器已经处于启动状态，可以看这个变频器的参数显示好电机。 电机现在速度调节是越来越快，可以看到 他的转速现在是七百八百、九百一千，转速是随着这 这个电位计的调节，这个电位计调节的话转速是越来越快 好，转速已经很快，现在转速是一千六百转，一千四百转， 可以看到短信现在变慢 调速， 转速越来越慢，现在是 是调到了二百多转，一百多转好，基本上停下来，停了，电机停了 行，不？用掉，不用掉，为什么？这个这个国内有的师傅啊，做这个柜子的时候像变频器的供电， 他们通常有人喜欢用断路器，用空气开关，这个是不可取的， 为什么呢？因为变频器内部是有比较复杂的这个电子设备，那么断路器呢？如果说作为保护的话，断路器的跳闸速度是比较慢的，但是这种快速熔断器呢，他的跳闸速度非常快，他可以 有效的保护这个变频器内部的电子设备，所以这个使用来这种快速熔断器这种开关来作为变频器的进线是比较合适的。 另外一个呢，如果在检修的时候，这种快速垄断的这种隔离开关啊，他可以形成一个明显的断开点，这样话呢，在电工检修的时候是非常安全的。行，现在停机行了吧？ 停机，好，现在已经停机了，停机之后可以把这个断路器断开， 看这个断路器是怎么操作，这样断开之后上口 有电，下口完全是硬隔离，明显的隔离点，这样的话电工检修的时候相对来说非常安全，而且这个把手是可以拆掉的，把它可以拆掉， 嗯，好，这样的话下部是完全没电检修相对安全。 今天这个这个测试成功，就先说到这里。

点击标准，点击标准 p 幺五人 七幺幺二幺幺幺二零，人生 进行数据的计算。 变频器的出现端，这是变频器的进线， l 一 l 二 l 三，变频器的出现， 走回路 骂了二百，晒一个黄金，两个客人， 这两个是闪红灯，绿灯， 基本的这个差二百的供电，他的这个电机供电是二百二，他的扩展模块的供电是二十四伏，这点大家注意一下，他不是一个， 虽然这个主回路比较简单，但是呢这是 然后这是这个盘柜的背面，背面咱们看一下效果， 然后画面可以调出来，画面人生， 咱们现在是目前还没有行情急状态，这是整个的这个人生风景 启动号可以看这个电机的参数显示。好电机 电微记的调节，有电微记调节的话， 嗯， 回首 现在是一千六百多， 嗯，转速越来越慢， 他们经常有人喜欢用断路器做出开关，这个是不可取的，为什么呢？因为变频器内部是有比较复杂的这个电子设备，那么断路器呢？如果说 气的跳闸速度是比较慢，但是这种快速熔断器呢？他的跳闸速度 使用来这种快速柔软器的开关来作为变声器的界限是比较合适的。 我哥就会拉你， 这样的话呢， 这样暖身风 就先说到这里。

数设置如下，首先将 p 幺三零零设置为二十二为不带编码器的转局控制。或者将 p 幺三零零设置为二十为不带编码器的转数控制。同时将 p 幺五零幺设置为一 及变频器工作。在转距控制模式下，注意这两种设拆除设置方法，二选一即可。在接下来的演示视频中，我们采用的是第一种方法为将 p 幺三零零设置为二十二。 接下来我们将 p 七五六设置为零及 cu 模拟输入类型为零到十伏的单级电压输入，将 p 幺五零三官员里 r 七五点零为 a i 零作为例局给定。接下来我们在 电瓶器上进行实际的操作演示。大家好，今天由我为您介绍 g 幺二零变频器直接调节转局设定值的转局控制，简单设置。首先我们进入快速调试模式， 将 p 幺三零零设置为二十二，为不带编码器的转局控制。 p 一百默认为零五四赫兹， 额定电压为二百三十伏， 合金电流 根据电机名牌为零点七三， 额定功率根据电机名牌为零点一二千瓦， 额定转数为一千三百五十转。 p 幺九零零选择静态优化红选择红十二微 单方向启动模拟量调速， 最小转数默认为零，点击加速时间十秒，点击减速时间十秒完成。 现在启动电机静音静态优化， 静态优化完成后， a 七九九幺报警消失。接下来我们进入参数设置列表， 找到 p 幺五零三，将其设置为七五点零为转距，由模拟数一通道给定。 接下来我们找到参数 p 七五六， 将其设置为零，这么做的目的是为零到十伏单机电压输入， 这样我们就完成了全部参数的设置，下面我们进行实验。首先启动电机 增大转距给定值，我们可以看到谁的转距给定值增大，电机转速增加，继续增大，此时由于没有负载，电机转距大于负。 住宅专具电机飞车。谢谢您的收看，大家好，今天由我来给大家。

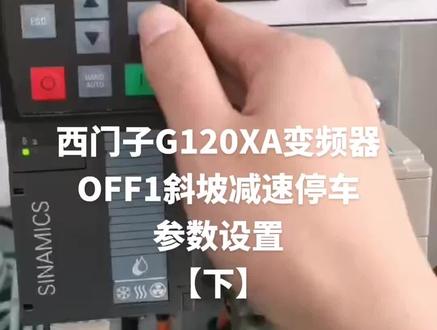

然后刚刚现在是驱动变频器是有报警的，因为我们没有做电机数据静态识别，他有个 a 七九九幺的报警，然后我们变频器切换到手动模式，然后选择启动， 在 mo m o t i d motor i d 当中就是变频器在做静态优化，我们只需要等待他做完静态优化后会自动停止。 好，做完了我们稍微等一会，然后取消手动模式， 就是快了他就会报一个电机生命符号报错，这个是不影响的，我们就是因 因为太着急，操作太快，然后我们复位一下啊，现在退出手动模式，电机报警也取消掉了，复位掉了。然后我们可以进行测试，我们直接启动电机， 可以现在看到电机是根据上升血泊来提速的，然后达到我们设定速度，我们是可以速度是可以通过模拟量来调节的， 然后我们速度达到设定值以后，我们停车， 可以看到电机在几秒内就完全停下来了，但是我们刚刚设设定的 停车时间是二十秒，他并不是按照停车时间来停车的，因为他使用的是自由停车，现在我们需要修改参数，将它修改为那个， 通过那个斜拨时间来停车。回到修改参数页面， 首先我们要改参数 p 二九六五零等于负一，将 on off 二的选择禁用掉， 然后修改参数二九六五幺 选选择命令源选择就是 d i 零作为 on off 一的命令源，改为七二二点零，七百二十二点零就是 on， 等于 d i 零，这边修改太快了， 然后修改二九六五二等于零， 修改八四零等于二九六五九点零， 现在八四零是等于二九六五九零二，二九六五九点零，然后修改八四四等于二九六五九点一。到目前为止，我们修改斜坡停车的所有参数都修改完成了，让我们回到 设定值页面，然后启动电机， 可以看到我们刚刚设定的停车时间 是二十秒，然后现在速度已经达到了速度设定值，我们停车看看停车大概需要多少秒的时间，现在停车的时间。

首先需要设置参数 p 幺三零零等于零，驱动运行方式为 v f 控制 p 幺九零零等于零。禁用电机数据检测 修改完毕后，如果仍然无法启动，在确定外部接线正常后，可以通过二二参数查看驱动的运行显示。例如二二等于四十二， 说明 off 二接通禁止。此时需要将 p 八四四和 p 八四五都设置为一，然后再次进行测试。

大家好，下面我们给大家讲解一下如何更改西门子 g 二类变频器的连接红。首先先按椰子 c 返回键，按向下键找到我们的参数菜单，按 ok 键 单机 ok。 如果想要更改人间红，我们需要先找到参数 p 幺零，打开我们的快速调试功能，将 p 幺零的值更改为一，按 ok 键，此时可以看到 p 幺零的值为一，如果为零的话，就要先将它续改为一，然后单机 ok， 改为一之后，我们找到参数 p 零零幺五，修改参数 p 零零幺五为连接红为十二，按向上键找到参数 p 幺五， p 幺五就是我们的一个连接红的选择，红十二表示为外部端子控制器 模拟量。调速按 ok 键。如果想要修改这个红的话，可以按上下键来进行修改，修改完成，单击 ok 键等待保存完成，保存完成之后，再将 p 零零幺零修改为零，结束快速调试。按 ok， 全部设置完成之后呢，我们返回之后按下其段按钮来进行测试，按返回按钮 好切换到我们的一个设定洁面。下面我们单机启动按钮来进行测试，按一下启动按钮，通过下方的电位器来进行调速，此时并密吸机启动旋转电位器，它的转速就会上升， 转动电位器转速上升，电机旋转 好停车，电尾起归零。喜欢自动的朋友，双击点亮给大家分享更多知识。
