控制器欠压保护修改教程

老铁们大家好，本期视频呢，教你们怎么样去设定这一个欠压过压保护，随意设定十二伏啊，二十四伏，四十八伏，六十伏啊，七十二伏啊，多少伏都可以设定啊， 那么利用这个方法的话，就可以随意的设定，下面来教你们，然后呢把他这个图纸基本的原理给他画出来，这一个是起到一个自锁的作用， 自锁之后呢电压一直加到这个三五二五的死角，就一直保护啊，那么这个是一个自锁电路。然后呢这个位置呢，为了方便我们直接用十 k 和五点一进行一个分压， 那么经过计算呢，这个位置的分压点大概在一点六九伏，然后直接加到这边三五八的五角，进行一个基准的设定，然后呢怎么样设定这个位置的十伏左右？欠条保护，先把这个下 分条链组用一个五点一 k 固定一下，然后这个链组怎么计算？然后呢这里我们就用到一个计算器，把这些数据输进去就可以得出结果。好，直接输进去十伏，确定 这个位置的话，我们输入一个五点一 k 啊，五点一确定，然后呢这个位置呢我们输入一个一点六九，一点六九，大概啊那么就得出一个二十四 k， 那么这个位置就是二十四 k 左右， 那么大概他范围那就是十伏左右范围，可能十点一或者九点八或者九点九都不一定啊，大概接近十伏左右，他就欠压保护，然后自锁，让三五二五停止输出，那么二十四伏怎么设定呢？直接输进去就可以了，比如说我这个是欠压二十四伏， 那么是二十伏，欠压，那么就输二十伏进去，确定再把这里的值给他改一下就可以了，改一下啊，一点六九，一点六九，这样就快速计算，那么得出就是五十六 k， 以此类推啊，你输入四十八伏，四十八伏的这边的时候，线压是四十二伏，那就输四十二伏，再把这个纸搞上去，他就大概那个范围内啊， 保护了，那么十伏的时候二十四 k， 二十伏欠压的时候又五十六 k， 非常快速啊，这样就设定就可以了，当然你也可以 用一个可调电阻代替这一个电阻，可以随意的去调节，更方便。如果换上电位器，怎么样去调节呢？首先你先输入一个电压，比如说我这边四十八伏，四十二伏是千压保护，先把它输入一个四十二伏电压，然后呢再来调节电位器，调到他刚好保护的时候就可以了， 这样子的。然后呢，这个过压怎么设定呢？很简单，一样是取这里，我们直接给他连到这边来，刚好相反啊，过压和欠压的利用了这个运放的银角是不一样，刚好相反。然后呢怎么样设定这个过压保护？直接把这里的取样啊，直接连接到这边就可以了。 然后呢这个位置呢，我们就需要设定一个基准给他，那么这里的分压点是多少呢？可以随意的设定啊，假设 这个地方也是用五点一 k 啊，因为方便材料，同样的话，我们可以不用去找那么多材料， 也是用五点一 k， 那么这个电子是多大呢？然后呢同样的方式啊，在前面这里输入十五伏，那么他这里的分压点是多少？计算一下，大概是二点六二九这个位置呢，经过计算，十五伏输入的时候，这个位置就升到了二点 六二九，四舍五入啊，大概就可以了，然后呢套入这边的五伏输入，五伏五点一 k， 那么大概就是四点七 k 的电阻这个位置， 然后呢就得出了四点七 k， 就是大概十五伏左右范围内就过压保护，那么如果是二十四伏，二十八伏是过压保护呢？我们怎么设定一样套入公式 这些视频呢？这个过压欠压呢，就是这样子的，过压欠压自锁保护电路，当然也可以举一反三啊，不，不只是用在这个驱动电路上面，也可以用在电瓶上面，比如说这个电瓶啊，欠压了，我让他驱动一个继电器，让继电器光断输出，要不然一样可以啊，可以自己去随意的设定啊， 那么像这样子的话，就已经设定完毕了啊，欠押的时候是十伏，那么就用二十四 k 啊，二十 十二伏的时候就用二十四 k， 那么二十四伏的时候用五十六 k， 那么四十八伏呢？以此类推啊，一样的，那么四十八伏的时候呢，欠压，那么就用一百二十 k。 非常这些组织都可以直接在那个那个标准的组织里面拿出来啊，标准电阻的购买，直接可以直接装上去，那么四十八伏的时候就用一百二十 k 作为这个欠压，那么以此类推啊，直接更换这个电阻就可以设定啊， 随意的这个设定这个过压欠压一个电阻就可以了。还有一点就是由于每一个电压的过压欠压啊，都可能这一个范围不一样，所以说要去更换， 你要更换这个电阻，或者用一个电位器在这里固定作为调节。一样啊，这边这个也是可以用电位器固定作为调节的，你想要什么过压多少伏保护，那就调多少伏，比如说我这个电源调到四十八伏， 调这个电位器让他锁住，那就是过压，然后呢把它调到四十二伏，把这个电压降到四十二伏，那他也攻，他也锁住，那么就可以按照这个方法啊，设定这一个调节，这个过压、欠压电源调多少伏，就调这个电位器 让他保护为止就可以了。那么就这样了啊，视频就到这里吧，感谢老铁观看啊，双击关注啊，一起搞电路。

得得得得，造孽呀！业主今天联系我说他家没电了，上门一看发现过嵌牙保护器坏了，告诉业主买个过嵌牙，业主还买错了，四十 a 的，买个六十三 a 的不行啊，换一个吧。换回来之后呢，我们给他更换一下， 先把总闸拉掉，然后拆卸导流线，拆完导流线呢，然后把过线压保护器卸掉，卸掉过了线压保护器呢，开始把新的呢给他安装上， 拆的时候呢，一定要把电断了，然后把分路的空开也都落下。待到更换完毕之后呢，我们推上总闸，再逐个把分路空开推上去，试一试电好不好使。像这种情况呢， 就是过线压的质量不太好。呃，电流过大，电压不稳，导致过线压烧坏，这没有别的办法，只能更换新的过线压。

大家好啊，本节视频我们讲解一下这个欠押关断电路，这个电路他以四三幺，以这个四三幺为检测，期间以这个莫斯管 为执行器件来组成这个 pnp 管子，在这个地方是一个反向器，我们看一下这个电路是怎么构成的， 这个四三幺它是一个比较器，它内部有一个二点五伏的电 id 嘴， 这个点的 电压，这两个电阻是电压采样的电阻，他采集的是输入电压， 这个输入电压用这两个电阻分压在这个点形成这个电压踩压，这个电压踩压和二点五伏进行比较，然后最后的结果在四三幺的太极这个点输出， 如果这个点的电压小于二点五伏，那么这个开角呢，他就输出高电压，那么这个四三幺呢，相当于关段，如果这个点的电压大于二点五伏，就是过压的时候， 那么开角输出的电压呢，就是低电压，那么这个四三幺呢，就相当于导通，他导通以后 这个点快点的这个电压最低值大约在两伏到二点五伏之间 啊，他并不是零啊，并不是说导通以后直接就打零了，而是在这么一个电压上，从这个地方我们看，我们可以看出啊， 这个欠压关段电路啊，他的最低的输入电压应该在大于啊二点五，然后在三点五，应该是大于啊 五福，也就是在五福以上的时候，他执行的比较干脆一些，比较干脆一些，不能太低啊，太低的时候并不好执行 啊，这是这两个，是啊输入的电压踩压，这个是电压检测，或者说是一个呃比较器啊，然后啊输出一个比较的结果， 这个三极管呢，他起的是一个啊反向器的一个作用 啊。你比如说这个当电压大于我们的检测电压的时候，这个点输出啊，低电压输出，低电压 l， 那么这个时候这个这个三极管他就 有这个积极电流发射极大积极的一个电流，这时候他就导通，他就导通，他导通以后啊，那么这个工作电压啊，就通过这个三极管，然后 给莫斯管的三级提供这个啊供电电压， 末世管三级啊，到原级之间有了这个 vgs 啊，导通电压有了 vgs 以后，那么他就导通，他就导通啊，在这个欠压状态下啊，这个欠压在欠压的时候啊，你比方说我们，当这个，我们设置 这个电压是五伏啊，当小于这个值的时候，那么这个电压检测点的这个电压就小于二点五伏，比小于二点五伏 啊，那这时候呢，这个四三幺的太极输出，他就由 l 变为 h 变为高电压，也就是变为输入电压这一块，这个 pp 管子他的积极电压啊变为高电压以后呢， 他这个积极电流就没有了，这时候这个管子就相当于关断，那么关断以后啊，这个末数管的三级，他就通过这个电阻啊接地，也就是 vgs 就等于 零伏，那么这个时候这个按摩式管他就关断啊，天涯关断，执行天涯关断。那么我们在设置这个电路，或者说用这个电路的时候啊，要注意几个器件的核心参数， 你比方说莫斯管，我们要注意这个莫斯管的开启电压是多少啊？假如这个莫斯管的开启电压是，就是啊 vgs 啊，大于五，对吧？他大于五开启的话， 那么这个时候我们这个呃欠压关键的电压就要设置的比这个电压要高高多少呢？你看这地方假设是五伏，那么这里还有 压价，这个压价是多少？他搞通以后这个压价大概是零点啊，我们说是零点五吧，那么就是五点五， 所以说你要把电压设置的高一些，至少要高于这个莫斯管的开启电压零点五伏，这样他才能自行正常的开启啊，自行自行正常的开启啊。另外一个呢，就是 我们怎么样设置这个啊？开启电压和就是这个关的电压，我们怎么设置啊？你这个分压点的这个电压是 二点五伏啊，为基准来进行设置，来进行设置啊，设置我们的这个输入电压的值，你比方说 我们假设想让这个啊关的电压是正的十五伏，那么这个时候我们下面这个电阻是十太，那么上面这个电阻就应该设置成 这个五十块，对吧？啊？五十块，你十块上是二点五伏， 五十开门，十二点五伏，整个电压是十五伏，在这一个这样的话，五十开和十开这两个电阻一和二进行电压分出来就是二点五伏， 这样呢，那么这个电路他的司机的这个电压关键值就是十五，当然了，我们在司机工作的时候对这个电 还需要进行一定的调试啊，理论上是这个样子，但实际上呢，如果不是这样子，你要看是哪个器件造成的，什么原因造成的啊？什么原因造成的啊？ 啊？这样啊，这个电路呢？这个是 啊，是一个前关断电路，前关断的一个电路。嗯， 我们好多时候呢，嗯，需要用到，需要用到啊，我们只要是把他的工作原理啊给搞明白了以后，那么在哎使用的时候就比较灵 啊，这个地方还有一个二极管，这个二极管啊，他其实啊其实是一个稳压二极管，这个稳压二极管的电压啊，大概是啊，十五伏，十五伏左右， 他的设置这个的目的呢就是如果说这个输入电压过高的时候啊，因为我们墨水管的三级电压最高是正负的二十伏， 所以说用这个啊，来这个保护莫斯管的三元电压不至于过高击穿莫斯管，这是他的作用 啊，这拍的。对啊，我们本期视频呢就录到这里吧，感谢朋友们的观看啊，我们下期再见。

大家好，这节课给大家分享一个欠压保护电动，此电动可以用于所有的直流供电电动，包括蓄电池检测，稳压电动等等。那么接下来看一下工作原理，此电动采用了三支三极管，扣一、扣二、扣三，我们现在的电压为十伏， 十伏现在代表电压正常，我们的绿色发光二极管现在点亮，假如说我们的输入电压现在下降到八伏，我们看一下状况，可以看到第二点亮现在是红色的， 第二点亮第三灭掉，那么代表我们的此电池现在欠压，那么这个时候方便我们知道电池有问题。我们看一下 工作原理，十伏会通过我们的第一，第一是稳压机管，稳定的是八伏左右，那么十伏会击穿我们的稳压机管，那么稳压机管的两端现在为大概八点二伏， 那么 r 一两端电压为一点八伏左右，那么一点八伏直接送到我们的扣一七级， 那么十伏电压也会经过 r 三，直接到我们的集电极，那么扣一直接导通， 打通以后扣二变为零辅，扣二不打通，那么不打通，我们的十五点还会经过我们的二四，然后经过我们的第二直接过来，然后我们的扣三 导通，导通了以后，我们的集电机电流直接倒立，我们的第三导通。再看一下，假如说我们的输入力压现在低于八伏，那么状况又不一样， 那么低于八伏，再看一下我们的八伏电压，不能将我们的二极管击穿，因为我们这里稳定的是八点二伏，达不到我们的工作条件，那么稳压极管不工作，那么这里的电压为零伏， 我们的扣一不倒通，再看一下八伏，电压会送到我们的二三二三限流之后直接送到我们的积极，那么我们的扣二现在倒通，那么我们的八伏还会经过我们的一颗电种，然后提供我们的第二，然后到我们的 几年级，那么我们的扣二现在导通，导通了以后我们的扣三积极接近为零辅，那么我们的扣三不导通满足不了导通条件。 那么这两个指示灯可以用于观测我们的电路上到底电压是否正常，以及我们的电压是否欠压。

大家好，这里是微老刘啊，这一家啊，又是这个过气压保护器的问题啊。嗯，前天晚上啊，他家的这个保护器保护了，不工作了，然后我们用一共这个 横线啊，把这个火线连起来了，所以他家就有电了。现在这个保护器啊，保这个保护器的话，他这个 零线他是通的，只有火线起到一个这个通断的作用，起保护作用，所以我们只要接一根火线他就可以亮了啊，现在这保护器已经坏了，我们现在要把它换掉， 现在我们把保护器保护器，现在我们把这个保护器上的这个上面的线和下面的线啊全部拆掉了，现在只能把保护器下下来了，这底下啊，底下有个小突出的部分啊，我们向下 抽出来，然后我们就可以把这个保护线轻轻的拿下来了， 我们上的时候呢，也只有把这个箱子挂一下啊，哎，这样就卡上去了啊， 现在我们只要把这个上面的线和下面的线啊把它接起来，这个保护线也就换好了。这个保护线他有这个进和出，看看大家有没有看到啊，这底下是一个写着进啊，上面啊写着出啊，他这个 进是走下面进的啊，出线是走下面出线的，出线的话他是呃，这边全部连到我们的这个漏宝上去了，现在呢，我们把这个线把它连接上去， 现在啊， 我们这个过期啊，保护器上的上下的线啊，我们全部拧紧了，现在我们送闸，他有一个一分钟的延时啊，等一下我们看看， 应该一分钟以后啊，这个过向保护器就会跳的啊，这个红灯会灭，绿灯会亮， 哎，看看啊，刚才已经跳过来了。我们现在看一主角啊，把灯开一下 啊，这个灯已经亮了。好了，今天我们这个视频就拍到这里，谢谢大家的观看，再见。

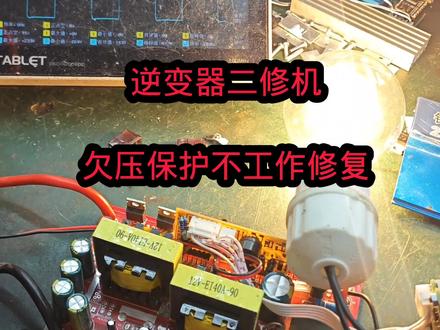

逆变机尾车啊，这是一台标的两千两百瓦十二伏的机器啊，这是二十个机来的啊，打开看一下，螺丝打下，盖子抽出来， 这管子全被老铁拆掉了，没修好。这个机器的话是单片机控制的啊，前后极都是由这一个单片机控制，如果单片机损坏，这个机器就报废。主板给他取下啊， 看一下，一个变压器两颗管，这两个是反反接的，那这个机器的话功率就不大啊，一个变压器就两百瓦，四百瓦左右，然后他这里标两千二，也是坑死人了，保险已经烧断了啊，给他 拆掉，然后跳过保险，直接给他供电，看一下这个机器还能不能正常工作，正常的有响声，然后呢，供电为十二伏，开机听一下声音可以开机，但是他要检测，然后就报警， 启动的瞬间信号是正常的，我们来测量一下这个信号，再来给他装管子就可以了。图腾的三极管经过测量他是没有问题的，然后呢，测量一下管子信号有没有啊，开机并没有信号啊，任何反应都没有。 长管三级的线路线组经过测量没有问题的，然后给他装上管子进行测试，因为这个玩意可能要检测高压才能正常的装上管子，然后开机啊，看一下他的这个报警是什么样， 他这里标明了一声是欠压，二声过压，三声过窄，四声短路，五声过温，那这里是滴叫一声，如果是二声是滴滴这样子叫的，这里只叫一声，那么他就是欠压保护锁机。 像这种情况呢，只能找他这一个欠压检测电路是否有问题。驱动板给他取下来啊，然后经过检查，这一个角属于他的这个过压欠压保护角，这两颗分压电阻决定他的这一个这个欠压过压保护。接下来弄一下， 然后呢驱动板给他装到背面啊，这里这个分压点给他做一个可折垫组啊，用来调节，然后开机看一下他爆什么代码啊，一二，然后呢看一下这边一二是过压宝， 然后调节这个可的电阻就可以了。调节这个可的电阻之前呢，先把这里设定为十点六伏欠压电压，然后呢把供电电压调为十点六伏为欠压保护，再来调节这个定位器，让他工作就可以了。 然后呢开机，然后调节电位器啊，让他不报警就可以了。 好，已经工作了，电流为五百多，已经处于工作状态，不报警了。那最低 调节好这个保护电压啊，直接把这个电阻给他取下来，然后呢用固定组织电阻给他代替这个电位器就可以了。经过测量啊，电位器上 上面的组织为零点九五三，也是九百五十三 o， 一定要用准确啊，要不然他也是会报警的。 这两颗电阻并联在一起的话，刚好是九五三，非常符合要求，然后给他装上去就可以了，一定要非常准确啊，要不然他这个这是非常灵敏的，这里是一 k 加三十等于九五三，刚好是电位器上面一模一样给他装回去。 好，那么这一个电阻已经更换上去了，由于这个直插的电阻比较好找啊，这样快速解决。然后呢换用表连接高压位置啊，直接开机看一下输出正不正常。 输出正常啊，两百七十伏左右。来看一下前机的信号开机，然后再来检测后机的信号。没问题啊， 空载有点大呀，这玩意你要看一下后极的信号，测量后极信号没问题。方方正正，没问题，没问题，好，直接装管就可以了。好，那么已经处理完成了啊，反反接的管子装上，这里有问题给他改一下， 这是后极输出的保险，这前极的保险给他装上后极的管子装上进行测试。好，现在准备测试。供电为十二点七伏，输出连接试播器开机。 输出没问题啊，正常，漂亮，显示正常，他这显示有点误差，但是已经工作没问题了，输出带着一个灯泡啊。其实这个机器功率真的不大，两个管子一个变压器，一个变压器，两百瓦，也就四百瓦左右就可以用得住，要不然就完蛋。 好，没问题，漂亮，好，直接装机。好，那么装好外壳测试啊。一百瓦，一百瓦，两百瓦，四百瓦，开机没问题啊。 好，没问题。好，那么视频就到这里，感谢老铁观看，双击关注，一起搞电路。
