电压互感器一次侧为什么接地

电压互感器为什么装熔断器隔离开关？为什么二次测要一点接地？电压互感器二次测接入大量的测量仪表、 气垫、保护装置等低压设备，若绝缘破坏，安全系数降低，一次次高电压窜入二次设备测， 将直接关系到这些设备和工作人员的安全，因此对电压护杆器应有必要的安全防范保护措施。 电压护杆器外壳接地、一次测清隔离开关接入电网、接入高压熔断器。二次次接地和装设自动空开或者熔断器都属于电压护杆器的安全要求，下面将逐一进行介绍。 一、外壳接地电压护杆器的外壳接地是为了防止低电位升高，以免造成损坏二次绝缘，甚至造成重大事故。电压护杆器的外壳接地一般采用从 底座引下两根接地线，分别接在接地网的不同点。二、一次测隔离开关电压互感器的一次测清隔离开关接入高压电网是为了检修方便以及故障时可以及时切除。三、 一次测高压熔断器三十五 kb 级以下电压等级的电压护杆器，一次测均装设有高压熔断器，在护感器发生内部故障时能自动垄断以保护电压护杆器本体。 一百一十 kb 级以上电压等级的电压互感器均不装设高压熔断器，这是因为一百一十 kb 级以上电压等级的熔断器制造比较困难，而且高压配电装置可靠性较高，故障较少的缘故。 次、二次侧自动空气开关或者熔断器电压护杆器二次侧需装设自动空气开关或者垄断器，在电压护杆器二次 发生短路或者其他故障时，相应的自动空气开关能够自动跳闸或者垄断器垄断，迅速将故障部分切除。五、剩余电压绕组以及中性线上不装设自动空气开关或者熔断器。剩余电压绕组正常时两端无电压， 无法监视完好性。中性线上不装设自动空气开关或熔断器是为了防止熔丝熔断或者接触不良导致断线闭锁失灵。 六、二次回路的接地电压互改器一次侧接于高压电网，如果在运行中，电压互改器的绝缘在运行电压或者 过电压下发生击穿，那么高电压将窜入二次回路。这样除了会设定电压只有一百币的二次回路的仪表等设备损坏外，还会威胁到电气运行人员的人身安全。因此，为了 保障二次设备和工作人员的人身安全，要求电压护杆器二次测必须要有一点接地。七、电压护杆器二次测有且只能有一个接地点， 如果有两点接地，则当系统接地故障时，地电网各点有压差，两接地点之间有电流，在电压护杆器二次回路上会产生压降，这会影响到二次电压的准确性，严重时还会影响到保护动作的准确性。

我们在安装互感器的时候，需要串联后接入地线，这是为什么呢？原因呢？主要有以下几点，第一，保护设备。当高压线路出现短路故障时，互感器可以自动切断电路，防止设备受损。 但是在正常运行的状态下，互感器的线圈是带电的，如果没有地线作为接地支撑，则线圈会受到静电感应电焊的影响，这可能会导致互感器损坏或者引发其他的故障。 第二，提高精度。互感器需要测量高压线路上的电流和电压等参数，因此需要将线圈与大地相连接，以确保测量结果准确无误。如果互感器没有接地线， 则可能会产生误差，影响质量结果的准确性。第三，安全运行。互感器在电力系统中有着重要的作用，如果互感器没有接地线，则可能会发生电机的事故。 因此，护杆器需要接地线来保证电力系统的安全运行。因此，在使用护杆器时呢，必须正确的接入地线与确保护杆器正常的工作 和安全可靠。您学会了吗？你还想了解哪些电力小知识？评论区回复我吧！

为什么电压互感器和电流互感器的二次测必须接地？电压互感器和电流互感器的二次测接地属于保护接地，因为一二次测绝缘，如果损坏一次测，高压串到二次测，就会威胁人身和设备的安全。所以二次测必须接地。电器小知识你知道吗？

这不是瞎说吗？来大家看视频，你知道为什么电流互感器的二次侧需要一个接地吗？由于电流互感器的一次侧为高压，当一二次线圈之间因绝缘损坏出现高压的冲击时，将导致高压穿入低压。如果二次侧线圈有一个接地，就会将高压引入咱们的大地， 使二次线圈保持地垫位，从而确保了人身及设备的一个安全。首先要明确一点，电流互感器相当于是一个生涯变压器，如果二次开路的话，二次电压要远高于一次电压，所以不是一次电压高，是二次电压高。 电流互感器之所以接地，是为了防止当二次开路的时候损坏设备或者是损坏电流互感器。你知道了吗？咱们干电工的能不能严谨一些呀？是吧，怎么张嘴就来呢？你说是这样不？欢迎大家留言讨论。

然后本节课我们来介绍一下电压回路的接地，关于电压互感器二次绕组的啊，这个接地有相关的一些要求啊。首先第一点， 电压互感器的二次回路只允许有一点接地，接地点遗射在控制室内。 这里主要包括两个意思，我们的电互感器的二次回路只允许有一点基地， 并且呢，这个接地点是在控制室内。而对于独立的，与其他互感器没有电的联系的，这个电互感器呢，也可以在开关场地 实现一点接地啊。比如说备用的这个电后感器的绕组啊，那么他与我们的母线 pt 啊，线路 pt 啊，并没有这个电的联系啊。那么这个备用绕组呢，可以在开关场地实现一点接地。 那么我们的这个母线电互感器，还有线路跟电互感器呢，他们都有电器的联系。因此呢，他们啊，这个接地点呢啊，必须都设置在我们的控制室内，必须是一点接地的 啊。这个是母线电互感器和线路电互感器。那么这里引申出三个问题。第一个问题，为什么要接地呢？ 啊，这里为什么要接地呢？第二个问题，为什么只能一点接地呢？啊，为什么不能多点接地呢？第三个问题，在控制室内一点接地啊。那么它具体的接线是怎样接的呢？ 我们来依次回答这三个问题。首先第一个问题为什么要接地？ 这个实际上和我们前面讲我们电流回路为什么要接地，他的答案是一样的啊，就是为了保证人生和设备的安全。 如果我们的二次回路，那么包括我们这个电压互感器对应的二次回路，如果他没有接地点的话，则接在互感器一次侧的 高压电压，将通过互管器依次二次线圈间的分布电容和二次回路的对地电容形成一个分压，将高压电压引入到二次回路中。 那么这个纸呢，取决于我们二次回路的对地电容的大小。如果我们的互感器的二次回路有了这一个基地点， 就是接着地的话呢，那么这个时候二次回路的对地电容将为零啊，将为零，所以呢，达到保证安全的目的。 我这个对地电容为零啊，那么这个就没有啊，这个分压了啊，因此呢，可以达到保证安全的。 我们再来看第二个问题，为什么只能一点接地呢？啊。那么这个关键词是一点接地。这是因为啊，一个变电站的接地网，它并非实际的等电位面， 他不是一个实际的等定位面，因而在不同的点会出现电位差啊。我这个接地网的不同点之间啊，会出现电位差。 如果是两点激励的话，那么当系统发生故障时，帝王将通过较大的故障电流 各 n 六百。接地点之间呢，可能会有较大的电尾差，导 至中性点的电压向位偏移，造成向电压与连续电压的辅值和向位出现误差， 造成项电压和零序电压的辅值。还有项位呢，出现误差。这里注意我们的这个对象项电压和零序电压。 那么这就有可能导致距离保护还有连续方向保护发生一个制动或者是误动。 这个是啊，两点接地可能带来的隐患。因此呢，我们只能一点接地， 这样呢，就不会存在啊，这个啊，两个接力点之间的这个电位差啊，我这个中性点的 电压呢，就不会发生一个偏移啊。如果是一点基地的话，我们中性点的电压，他不会发生偏移啊，只有两点基地，或者是多点基地啊，那么存在了一个电位差，这个时候呢，导致中性点啊，这个电位 发生一个偏移，导致我这个啊，像电压和连续电压呢啊，这个出现误差。 因此啊，我们只能一点基地，而不能是两点或者是三点，或者是更多的这个多点基地。 然后第三个问题，在空置室内，我们一点接地是怎样接线的？

对于电流回路的接地，我们的相关规定就是电流互感器的二次回路必须有，且只能有一点接地。 这里就隐身出两个问题，第一个问题，为什么要接地？第二个问题，为什么只能一点接地，而不论是两点或者是多点接地？我们现在看第一个问题，为什么要接地？ 电流互感器的二次回路必须有一点接地，是为了保证人生和二次设备的安全， 其原因是电流互换器绕组之间的分布电容，即电流回度的对地 电容分压造成的。如果我们的电流回路没有接地点的话，则接在我们电流互感器一次侧的高压电压将会通过电流互感器依次二次线圈间的分布电容 以及二次回路对地电容形成分压。将高压电压引入二次回路， 高压电压的值呢，取决于二次回路对地电容的大小。 如果我们电流互感器二次回路有了接地点的话，那么我们二次回路的对地电容将为零，从而达到保证安全的目的。另外，我们这个电流 互感器的二次回路的接地点应尽量靠近电流互感器的二次绕组侧，最大可能的保护人生和二次设备。 再来看第二个问题，为什么只能一点接地，而不能是多点接地？ 第一，在电流二次回路中，如果正好在继电器电流线圈的两侧都有接地点的话，那么一方面，两个接地点和地所构成的并联回路会短路我们的电流线圈， 使得通过电流线圈的电流呢大为减小。第二点，在发生接地故障时，两个接地点之间啊，他 的公平地垫位差将在电流线圈中产生极大的额外电流。这两点原因的综合效果 将使得通过机电器线圈的电流与电流互感器二次通入的故障电流有极大的差异，当然会使机电器的反应呢不正常。 这个是两点或者是多点接地可能带来的问题，因此呢，我们只能一点接地，对于电流回路的接地有以下相关的规定。

十千伏及以上等级电压护杆器二次测为什么要有一点接地？十千伏及以上等级电压护杆器一次绕组，长期接在高压系统中运行， 如果其绝缘在运行电压互补电压下发生击穿，那么高压就会窜入二次回路，将使额定电压值一百伏的二次测极其回路无法承受这一高电压， 必然会损坏二次回路中的仪表等电器，同时对人身安全也有威胁。为了防止这种情况的发生，在二次侧选择一点接地， 这是一种既不妨碍运行，又可保证人身设备安全可靠的措施。所以，十千伏及以上电压等级的电压护杆器二次测必须有一点要接地。

电压互感器为什么经常会烧毁呢？这可能与电压互感器二次回路多点接地有关。 那么，电压互感器的二次回路在什么情况下会发生多点接地呢？ 我们知道，电压互感器的二次测必须有一端接地，而且在国家电网公司十八项反事故措施中也进行了更明确的规定。规定是这样的， 公用电压互感器的二次回路只允许在控制室内一点接地。为保证接地可靠，各电压互感器的中性线已在控制时，接地的电压互感器的二次线圈已在开关场将二次线路中性点经方 放电间隙或氧化新发片接地，其击穿电压峰值应大于三十倍的电网接地故障时，通过变电站的可能最大接地电流的有效值，应定期检查放电间隙或氧化新发片，防止造成电压互感器二次回路多点接地。 通过这一条具体的规定，我们可以得到一个重要的信息，引起电压互感器二次回路多点接地的其中一个原因就在氧化新阀片处。 这个氧化芯阀片在哪里呢？电压护感器柜正面的上方有一个小的电器式氧化芯阀片，就安装在这个电器式的正上方。我们仔细看这里，这四个磁质的小凸起就是氧化芯阀片，也就是击穿保险，它 就是防止电击穿的。如果他发生了电击穿或者是老化、接触不良而没有及时对其进行更换，就很容易引起多点接地。当然了，引起电压互感器二次测多点接地的原因还有可能是下面这一点。 这是主控式的一面公用屏，公用屏上安装着电压互感器并列装置，电压互感器的二次回路在开关柜的二次式进行了接地，很有可能因为安装的问题，又在公用屏这里对电压互感器的二次回路进行接地。 我们来看这个电气图，此处的接地点是在开关柜的二次式，而此处的接地则是在公用屏上，这样的话，电压互感器的二次回路一点在开关柜，二次 是接了地，一点又在主控式的公用屏接了地。两个接地点之间距离较远，而且因为两点所在的接地网电位不同， 当变电站线路出口发生接地故障或者遭受雷击，接地网将流过很大的电流，这两个接地点之间将会产生很高的电位差，形成环流，极易造成保护、驱动甚至熔断气烧毁。 最后补充一个知识点，关于电压互感器并列运行的问题，根据经验，如果电压互感器发生了熔断器熔断之后，运行人员应该及时更换熔丝，若再次熔断，则应查明原因后再进行处理。 这个时候要特别注意，不要再进行两台电压互感器二次测的并列操作，防止将故障引入另一台电压 互感器。此时正确的做法是应将电压互感器由并列运行转为分列运行。关注左安度，分享有用的电工知识，谢谢观看！

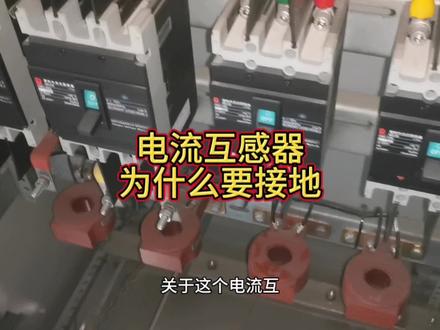

今天咱们来看一下关于这个电流互感器需不需要接地的这个问题啊，大家都知道这个电流互感器呢，他这个从 p 一穿入啊，从这个 p 二出来 啊，这个方向还是不能反的。还有一个呢，就是这个电流互感器上有两个纪念段子，一个呢是 s 一，另一个呢是 s 二，是吧？这个电流互感器呢，二十四是不允许开入的，并且呢啊 有一个点必须得接地啊，咱们看看是不是这样的啊，大家可以看这个配电箱里面呢，下面有这个四格电流扩感器，但是呢他都没有穿线，咱们看这个位置，咱们先看一下线号，让大家这个是 x 一杠十九 是吧，这个是 x 杠十八，从这个电流扩展器接出来，这两个线我们直接捋着往上走啊，一直往上走，这个时候呢 啊，我们可以看到这个位置上面这个电流表的位置啊， xd 杠十八 xd 十八杠十九啊，这样看到大家是不是认为这样是没有接力的对不对？但是他中间经过了一个端子牌，大家可以看这里 tasesseabc 三项 se 啊，是不接地的，咱们看这个 sr 啊，咱们看这个下端就这个位置，看到吗？这两个是这个短接的，短接完之后 直接啊，这个黄绿双线接地啊，每一项都是这样的，看这一组也是这样的，下面这个 sr 短接之后也是接地，这边都一样，那是不是其他柜子也这样呢？看一个这个电容柜啊，这个电容柜的电容换器， 看是不是他也是接地的，大家可以看下这个电流环线啊， s 幺幺哇， a 四幺幺，大家一直往这走，可以看啊， 这里呢也是有一个这个惊险段子，从段子出来之后又接到了这个电流表上面，咱们就直接看这里吧， 大家可以看啊，这个 a 四幺幺， b 四幺幺和 c 幺幺和这个 c 四幺幺啊，都是接的 s 一端， 但是到了这个 n 四幺幺，这个是接的二十二端啊，这里大家看到没有，这里有一个短接，短接完之后也是接的这个黄绿双色线啊，地线直接接地了，那么为什么这个电流互感器要接这个地线呢？ 从大的方面来说就是保证了安全，一是保证设备的安全，二是保证这个人身安全，防止互感器的 被击穿后啊，这高压通过互感器窜入低压对这个人身造成伤害。因为电流互感器一次绕组与二次绕组之间以及二次绕组与地之间是有这个分母电容存在的， 这个分布电容的分压使二次绕组对地产生较高的电压，我们接了地之后，就能把这个较高的这个分布电压啊引入地下。 还有一个就是当二次测发生开路的时候啊，由于二次测的线圈内产生的高压可能会导致绝缘击穿，从而造成这个触电危险。二次测接地了之后，就可以将这个高压引入到大地啊，从而保护人身和设备的安全，这就是电流互感器为什么要接地的原因。

今天我们一起来学习一下电力系统中常见的一个元器件，一次消邪器的工作原理。 你见过图中的这个元器件吗？这个就是我们今天要学习的一次消邪器。 一次消邪器一般安装在母线电压互感器的中性点接地上，图中左图是某海上风电厂的三十五千伏 p t 柜，右图是电压互感器一次原理图，图中的二二零就是一次消邪器。 那么你知道消邪器有什么作用吗？一次消邪器是保护 p t 一次测的阻尼器件，用来消除电网中的邪震。 下面让我们来了解一下一次消遣 器的工作原理吧。一次消邪器的工作原理就是，当系统中产生铁磁邪震，出现过电压时，一次消邪器通过阻尼和限流可以有效消除系统中的铁磁邪震。是不是听完了还是不明白他到底起什么作用？ 首先我们要了解什么是铁磁协震。 在此之前，我们先来了解一个更加容易理解的概念，共振。 大家以前都应该有接触过共振的概念，比如课本上说的，人在桥上齐步走，有可能会引发共振，导致塌桥。这就是自然界中的共振。当外界频率与物体固有频率相等时，会产生共振， 使物体震动幅度大幅度增加。共振的危害会使振幅达到极大值，从而会出现各种破坏性的现象，例如桥梁共振倒塌。 自然界中所有的物体都有其固定频率，例如音差试验，当敲击右侧的音差时，同频率的左侧音差产生共振，会弹飞左侧的乒乓球。声音的共振又称为共鸣，例如收音机就使用了声音共振的原理， 类似声音的共振叫做共鸣。电的共振我们就称为邪震。 我们都知道，我国交流电的固定频率是五十赫兹，当多个频率相等或者刚好被频关系的政弦交流电叠加，就会产生共振。在 交流电路中，电杆及电容所组成的串联电路中，当荣抗 x c 与杆抗 x l 相等时，即 x c 等于 x l 电路中的电压优与电流 i 的相位相同时，就会发生串联斜震。 理解了邪震的概念，我们再来进一步理解铁磁邪震。 在电力系统中，常见变压器 p t 与母线的电路中，由于对地溶抗与电磁式电压互感器或变压器立磁感抗的不利组合，在系统电压大扰动作用下而激发产生的邪震现象，称为铁磁邪震。 铁磁斜震有什么危害呢？铁磁斜震会产生很大的电流电压，导致变电设备损坏，造成变 电压器、电压互感器等设备烧毁，严重影响电力系统安全稳定以及人身安全。 那么一次消邪器又起到什么作用呢？一次消邪器串接于 p t， 一次侧中性点上，另一端接地。 当系统中因核闸充电或在运行时接地故障时，由于核闸电流或故障电压频率的变化，有可能会产生铁磁斜震，出现过电压。 一次消邪器其本质是一种高容量非线性电阻器，再过电压时，其阻尼与限制电流的作用可以起到良好的限制电压互感器铁磁邪震的效果，从而起到保护电力系统安全稳定运行的作用。 以上就是对一次消邪器工作原理的介绍。本次微课学习到此结束，谢谢大家观看。
