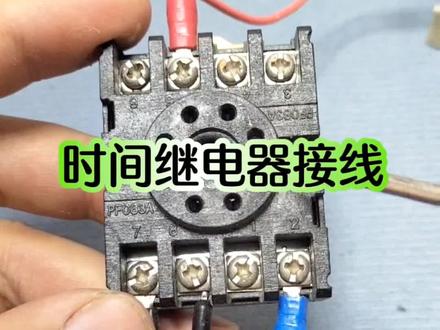

h 三 y 时间继电器如何接线?通过侧面引脚接线图可以看出,十三号与十四号引脚接二百二十伏供电电源,十三号回负,十四号回正, 九号与十二号为两组转换触点的公共端,九号与一号为一组延时断开的长闭触点,九号与五号为一组延时闭合的常开触点, 四号、八号、十二号也是同样的接线原理。这里是时间继电器的底座,十三号与十四号接二百二十伏的供电电源, 九号与五号为一组延时闭合的常开触点,五号上面是一号引角的接线端,一号与九号是一组延时断开的长闭触点。 同理,四号八号十二号为另外一组转换触点。
粉丝6064获赞2.0万


现在每个模式讲一下啊。 呃,现在是 n e 模式, n e 模式我们来。好,我调个时间短一点的啊, 一通电之后长臂触点是闭合的 好,时间到了之后常开触点闭合,这就是 n 一模式啊,用的最常用的就这个。好,我们现在把它调到常开,是调到 n 二上面,好,调到 n 二, n 二他正好是相反的啊。 好,第三件之后这个常开触点他是闭合的好,时间到了之后再切换过来,这就是 n 二啊,我们调一下 n 三, 好,喷上 好六秒,到了之后切换到常开触点,再六秒再切换回去,这样一直不停的循环。注意 一下他这个循环模式,他这个 t 一 t 二两个工作时间他是相同的啊,不能单独设置,这就是当循环的啊,不是双循环。 n 四模式跟这个是一样的啊,就不做介绍了, n 三 n 四是一样的,点关注的都会发财哦。

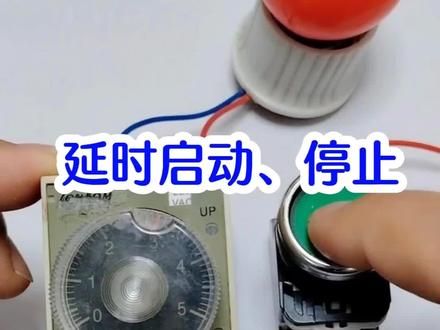

按下启动按钮,时间,继电器的电,三秒后灯泡亮,这个就是延时启动。一起来看一下。接线线圈七和公共点八短接在一起,接火线,线圈二和公共点 e 短接在一起,接零线,然后火线上串了一个自锁按钮, 接的是常开点,两个常开点出现端六和三接灯泡,如果接延时停止,就接两个长臂点四和五,你学废了吗?

师傅,那这时间继电器怎么使用啊?来,咱们来,咱们上时仓,好,咱们把这个时间继电器先插在咱们的底座上,挑选一个按钮和一个指示灯,然后咱们看一下咱们这个指示灯,哎,我家按下按钮之后延时点亮的一个电路,好,咱们开始接线 延时点亮小灯的电路,搞好了,咱们接下来上电测试一下, 开始计时,时间一到,哎,灯亮了啊,这就是哎通电延时的一个小电路,那您给我讲讲电路原理呗,来看一下啊。 呃,这是一个呃通电延时型定时器的线圈啊符号,然后呢这边是一个呃通电延时型呃定时器的哎常开出点的符号 啊,然后呢咱们当点一下这个启动按钮的时候线圈得电,然后呢他会开始计时,当到达我做定时的时间之后,常开出点就会闭合,然后呢咱们这小灯就熄灭了, 然后呢咱们再看一下,哎右侧这边啊,看下右侧这边这个,嗯,断电延时型时间继电器,那么断电延时型时间继电器呢?它的符号啊是这样的, 当咱们呃线圈啊隔电的时候,咱们的常开触点立刻闭合,然后呢当我一松手的时候啊,一失电咱们这个定时器开始计时,当时间到的时候,然后咱们的哎常开触点恢复原来的状态,咱们再看一下, 按下去离合动作,当我松手的时候开始计时,时间一到敞开触电恢复到敞开状态哦,关注我,每天学一个电工小知识。

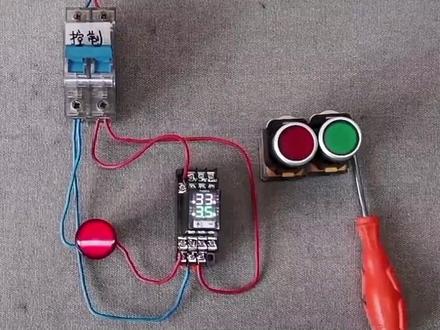

今天给大家介绍一个多功能时间继电器,型号, h 三 y 杠四线圈,电压,两百二十伏 a c 触点电流,五安。 这是它的接线图,看着是不是有点面熟。和十四角中间继电器一样,十三和十四号角是磁力线圈的两端接电源, 剩下的是四组触点组,一、二、三、四号角是沿时长 b 端,五、六、七、八号角是沿时长开端,九、十、十一,十二号角是触点公共端。 这个底座感觉和十四角中间继电器的底座一样,果然是一样的,十四角中间继电器可以插到这个底座上。 再看一下它的面板,绿色部分是 t 一 时间区,白色部分是 t 二时间区。 数字后面的 s、 m、 h 是 时间单位,分别代表秒分时,可以按需选择左边这列字母是工作模式选择 t 一 和 t 二是循环延时 n, 一 是通电延时 n, 二是延时释放,下边只有加和减两个按键, 现在我们接上电源试试。从电源输出一根零线连接到时间继电器线圈,十四号角从电源输出一根线,火线 连接到中间继电器线圈十三号角 通上电源后,两组时间交替计时。现在应该是循环延时模式,我们接一个指示灯,这样能更直观一些。 指示灯的零线接到电源零线端,指示灯的火线接到时间继电器触点公共端,十二号角, 再从电源火线端引出一根线连接到时间继电器触点长开端八号角 合上电源后,时间继电器开始计时,指示灯按设定的时间间歇点亮,这就是循环延时工作模式。按面板上的加减键,可以直接设定 t 一 的时间, 我们再设定一下 t 二的时间,需要先按住减号键三秒, t 二时间闪动后,再按加减键设置 t 二的时间。设置好了,等待八秒左右时间继电器自动保存,设置 保存后,时间继电器又按我们设定的时间循环延时了。因为时间的关系,下期视频继续为大家分享。

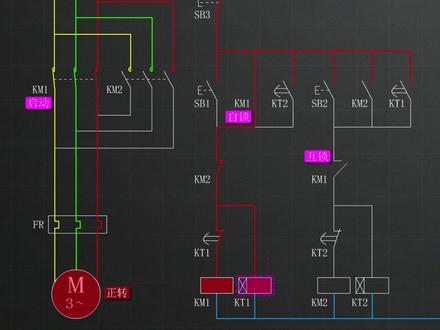

通过时间继电器来控制电机正反转循环运行,接入电源来看下电路的整个控制过程,合上断路器 q f 将电源接通到电路的控制中,按下正转启动按钮, s b e。 接通接触器 km 一 和时间继电器 k t e 线圈 k m e 自身触点动作自锁的同时启动电机并互锁反转。由于自锁回路接通,松开按钮开关, k m e。 也不会断电。同时时间继电器 k t e。 处于延时状态,在设定的时间到达后, 其延时触点动作断开 k m 一 并闭合 k m 二的线路。 k m 一 断电使触点复位互锁,触点闭合接通 k m 二和 k t 二线圈, k m 二在自锁线路互锁正转并反向启动电机。 时间到达后,通过 k t 二来断开 k m 二线圈,接通 k m 一 线路,使电路循环运行。

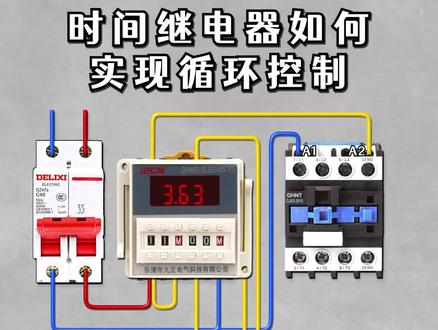

时间继电器如何实现循环控制电路?我们先来看一下时间继电器的端子,二七接工作电源,一八为公共点,一三是复位,一四是暂停, 五六八是一组常开常闭触点。再来看接线,将零线接到时间继电器二号端子,火线与时间继电器七号端子连接,将七八号端子短接,然后从六号端子接到接触器线圈 a, 二线圈 a, 一 接零线, 接着将两个按钮开关并到一起,与时间继电器公共点一号端子连接,三号端子接停止按钮,四接启动按钮,这样就完成了,然后接通电源,延时五秒,继电器吸合工作五秒后停止,这样就会一直循环工作了。我们再按下启动按钮, 时间就会暂停,松开后继续计时,按下停止按钮,时间继电器就会从零开始计时,你学会了吗?

师傅,那这时间继电器如何使用啊?嗯,来我给你讲一下啊。嗯,咱们想使用时间继电器的话,首先先知道他是什么类型的,那咱们我手,那么我手里的这一个呢,就是一个通电延时型时间继电器, 然后呢咱们看一下他的名牌啊,咱们去学习任何一个原件的时候,首先先要去了解这个名牌,那么时间继电器的话,咱们先要看一下 他的线圈供电电压是多少,那么在咱们这个铭牌上咱们能看到啊,线圈供电电压是二百二十伏啊,所以说咱们这个十三十四这个针脚,哎,到时候咱们控制的时候,哎,可以接入二百二十伏,控制好。 然后呢?嗯,咱们的呃出点啊,出点的话最大是呃二百五十伏交流,然后呢完,然后这一块就是他的延时出点 啊,与中间继电器一样啊,五和九啊常开,六和十常开七,七和十一常开,八和十二常开啊,那么它叫延时常开出点,然后呢一和九,二和十三和十一,四和十二,它叫延时哎,常闭出点哦。啊, 然后咱们这个,呃,当咱们线圈得电的时候啊,然后呢这边有一个表盘啊,这是咱们设定时间用的啊,然后调完时间之后呢,他会根据咱们的时间进行一个倒计时,当时间到的时候, 咱们的延时触点啊,常开触点闭合,常闭触点断开哦,你学会了吗?关注我,每天学一个电工小知识。

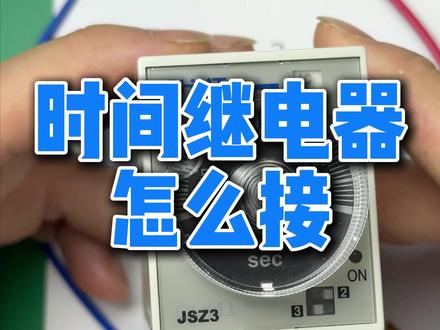

兄弟们,今天来认识一下时间继电器,包括它的外观结构、接线图、工作原理以及实物接线。先看一下侧面的铭牌,这里写了 ac 二百二十伏, 然后正面的右上角也有 ac 二百二十伏的标志。时间继电器的型号有很多种,有通电延时性和断电延时性,我们比较常用的就是这种通电延时性,然后它是 带了两组延时触点,就是两组常开常闭延时触点,这是他的接线图,上面有一二三四五六七八八个触点, 对应的就是底座上的八个触点,一二三四五六七八。可以看到他的二和七写的是电源,那么二百二十伏的话就是一火一零接二七,如果是直流的话,那么就是正极接七,负极接二。 然后这个一三四是一组常开常闭延时触点,八五六是另外一组常开常闭延时触点。我们用一三四这一组来举例啊,一是公共端,那八也是公共端啊。 呃,一是公共端,一和四是一组常闭触点,一和三是一组常开触点,可以看到啊,一和四这边是闭合的, 然后三这边是断开。我们再看一下右边这个写的延时范围,他有四个图,分别是零点五秒、五秒、三十秒和三分钟 啊,也就是对应的正面右下角,你可以看啊,他的这个白色拨片是在二和三的位置,那么 也就是三十秒,他现在的延时范围是三十秒,那么我不想要三十秒,我想把它调到五秒钟,应该怎么调?我们来看一下啊。先把这个表盘摇到最右边,然后拔出来,拔出来以后 他这里有一一块不太好拆,两块拆完以后这里直接拨一下就行了, 把它拨到一和四,一和四,那么一和四就是五秒钟,然后看一下这个表盘啊, 他其实有四个表盘,正面两个,反面两个啊,分别是零点五秒,然后三分钟的,然后这边是 三十秒,五秒,那么我们就把这个五秒的找出来,放在正面,把它装回去啊, 就这样把它装回去, 装回去以后再把这个外壳套上去。 好,现在就把它调成了五秒钟的时间范围, 表盘也是五秒。最后我们来实操一下,用时间继电器控制这个灯泡,让它延时两秒钟启动。我们先零线接七,然后并一根线到灯泡,火线接二,再并一根线到一号公共端 好,下面接好了,我们接上面的常开触点,那么三是常闭,我们把灯泡的火线接在三号端子, 最后再把时间继电器插到这个底座上, 我们把时间调到两秒钟,差不多在这里。 最后来送电,试一下送电,通电一二点亮没有问题,然后断电的话,它是没有延时的,直接断电的,断电灯不亮,送电一二点亮,这个 up 灯亮。 今天我们只用到了一个常开触点,才有两个长臂和一个常开,大家可以发挥想象啊,怎么接都行。如果你要用五和六触点的话,那你就再并一根线到这个公共端,也就是八号公共端。今天视频就拍到这里,谢谢观看,再见。

一个视频带大家学会时间继电器的一个接线。首先我们先来看一下这个就是我们时间继电器的一个接线图,七与我们的二是为一组线圈 二和七线圈 二和七为我们的一组线圈七前面画了一个正号, 我们的七就需要去接我们的正极。如果我们是二十四伏的一个时间继电器的情况下,那我们就需要去接二十四伏的一个正极,如果是二百二十伏线圈,那我们七就需要去接火线 二前面他画了一个符号,那我们的二就需要去接负极,负极也就是我们所说的一个零线。 那我们看完线圈之后,我们再来看一下我们这个时时间继电器,它有两组常开点,也有两组常闭点,那他们的公共端分别是一和八, 一和八为公共端, 一和八是我们的公共端,那一与三与四为一组,八与五与六为一组,那我们的一 我们的一和四为一组 长 b 处点 一与三是为一组常开出点 为常开出点, 那我们第一组看完了之后,我们再来看一下第二组,第二组就是八与我们的五为一组常闭,八与六为一组常开,五和八 为主长臂, 六和八。 这样我们这个时间继电器的一个接线图我们就分析完了。在我们实际接线当中,也就是说控制我们的七号管脚,比如说我们这个七号管脚得电的时候,那我们的时间继电器它就开始计时, 时间到达之后,常开触点会闭合,常闭触点会断开, 这是通电延时旋,如果要是断电延时旋,那我们七得电的时候,它会常开触点马上熄合,常闭触点马上断开。 当你七断电的时候,我们的常开触点会延时断开,这就是通电延时与断电延时的一个区别。 好了,关注小夏,让你在自动化路上不迷路,记得关注再走哦!
