欧姆龙plc非致命错误怎么解决

好，这是一台欧姆龙 c p e h 的 p l c， 然后客户反映它这里面有个电池嘛，这个电池是存储数据的，这个电池啊， 很容易就没电了，就没电完你再给他换一个新的，他两三个月又没电了，这很麻烦的事嘛。 难道我们来看看这个它的具体型号，这个具体型号就就是这个 c p h xa 四十 dr 杠 a， 那这个是一个继电器的，继电器型的，那我们看看他的这个串号，我们放大一点看。 好，我们看到这个 下面有个串号，难道这边是没得用？ china， 难道是上海？难道从这个串号我们都看到他的生产日期？他这边有个版本号是一比一啊，一点二的， 难道这个串号生产日期就是出厂日期？而看到他的出厂日期怎么看呢？从后面，从后面往前面看， 最后这个字母 s 就表示他这个是上海生产的。上海产的上海吗？这边不是上海吗？这个是拼音吗？上海。难道再过来这个二零就表示他的出厂日期是二零二零年？ 再再过来这个有个七，在这七月份，那如果十十一、十二怎么办办呢？十十一十二，他就 是十是叉，十一是 y s y z 嘛？十十一是二嘛，他就叉，外界来表示嘛，英文文字母，难道这个前面的一到七就是表示夜混直接用阿拉伯数字， 那在前面三十是三十一号，那表示他这个出厂日期是二零二零年七月三十号三十号出厂的，上海生产的，但是二零二零年到现在也才两年，两年，七月份到现在 两两年多一点嘛，两年多一点，怎么电池很容易坏呢？还是一点二版本的这个电池，这种电池可以挡五年，没问题的。 五年，他就是说明书里面说五年，这边本来有有有贴一张纸，这个纸买了他可以说五年，五年免换的，难道 所以说这个产品很粘嘛？我觉得他要么这一批次 二零二零年七月份的这一批次有问题，他主板因为这个要修，维修到主板的主板维修的，要么这个二零二零年他已经这个慕容应该是要一点三版本了，但他为什么才还是一点二版本？我怀疑这 plc 是不是有猫腻， 或者这真的这一批主板有问题。好，那具体这个维修的报价要报多少呢？因为这个数据如果电池没电了， 我们通电一下，看它是 通电搭建显示 f 七零零，这个可以查说明书一报警。那到时候我们具体这个报价是要电池的落电的哈，这个报价要报三百到五百，所以下面真正主板级的维修 我是要放在收费栏目的，然后你如果维修一台了，真正有需要的你购买收看了，维修一台，你那个本金收回来了。好，谢谢大家收看。

欧姆龙 plc 与电脑通讯不上，如何去排故障？通过以上两个视频啊，我们学会了欧姆龙 cp 也许系列 plc 的上传以及下载程序啊， 因为 cph 系列 prc 他用的是一个打印机限限下载，所以说他在 prc 跟电脑通讯的时候啊，连接是最方便简单的啊， 嗯，他不像我们以前学习的包含这个台达啊，像台达是支持这个创口跟这个移态网下载啊， 包括我们以前学习的三菱三 u 啊，包括性捷 prc 以及我们的新步子两百 spmat。 那么我们综合总结一下啊，那么肯定最简单的肯定就是这个欧姆龙的一个打印机线下载口，那么其次就是像两百 spmat 一个仪态网下载口啊，仪态网我们只需要保证 ip 地址设置正确，基本上都能通讯成功。 那么相比而言，经常遇到的比较难的就是一一种创口的一种下载模式啊，因为创口我们经常会涉及到，第一就是下载线啊，下载线的选择，第二就是 创口与电脑的一个通讯参数的设施啊，那这里面参数如果你设置的不正确啊，那经常会影响到我们的一个电脑跟 prc 的一个通讯啊。那以上几点大家一定要记住， 我们来综合总结一下欧姆龙 cp esplc 下载程序以及上传程序的一个通讯的问题啊。 嗯，因为欧美伦 pld 它相比而言，运用这个打印机线下载啊，要比我们那个 创口下载要接单。当然了，他欧姆的 prc 他支支不支持创口以及仪态网下载，同样道理他也支持啊，那么这个具体的设置就在我们这个 prc 通讯里面啊，那么我们先把它进行在线连接一下子啊，我们点击这个在线工作啊，查找一下地址， 好，大家可以到无法连接到 prc 啊。啊，为什么我这时候电脑跟 prc 通讯失败呢？大家刚才有没有注注意到一个细节啊，我再给大家看一下啊，这种简易在线，他这里面是显示的 ip 地址 啊，那很明显我这个电脑的通讯跟 prc 通讯，我现在没有选择仪态网口啊，因为我我仪态网扩展版没有专，所以说在这个这样的情况下，你点击在线连接肯定是连接不成功的啊， 我们这时候需要更改他的一个通讯方式啊，点击这 prc， 然后点击这边一个更改通讯设置啊，你看这个程序段里面选的是英特奈特啊，以泰文类型，那么肯定不是啊。 呃，因为欧姆龙这里面也有许多许多各种样的一个设置方式啊，那么我们肯定要选择一个 usb 打印地线的啊，也就是最下面一个点击确定， 然后再点击确定啊，那么这时候我们再点击一个在线工作啊，是否能连接到 prc， 我们点击试啊，重新连接 好，大家可以看到啊，我这个程序已经变成了一个绿色啊，那这时就说明我这个电脑跟 prc 已经通讯成功啊，并且是处于一个在线监控状态啊，如果你的欧盟 plc 一旦跟你的电脑连接不不成功，大家一 一定要关注好这个 prc 里面的有一个关于一个叫做嗯程序的设置啊，嗯，通讯车啊，这个像这边是灰色的，因为你是在线模式，你肯定不可以改变通讯方式啊，所以说我们要退出在线结果 啊，点击 prc， 然后点击这个一个更改通讯方式设置啊，那你这里面的一个 prc 网络类型一定要跟你 prc 所选择的一个通讯方式一定要保证一致 啊。如果你是一天玩，就要选择英特耐德啊。如果你是 usb 打印机，你就要选择 usb 断口啊，如果你选择串口，那你就要选择串口的一个连接模式啊，那这一块大家一定要记住啊。

为了拍视频比较好拍，难道我要把这个电池给他剪了？你这个漏电，本来那个漏电没电了，这个新买了一个有电的， 难道剪了，这样等一下在这里串个电流表才能监测到他的电流吗？我为了拍这个视频也是可以的吧？ 然后大家看看我这个接线呢？这个是电池的正红色电池的正，兼个那个万用表的红表笔，然后 回往黑表笔回来，然后接到 prc， 这个进去就是电流，这样走一个回路，然后我们看看 现在我也没通电，没通电这个电池的电流是多少？这个 p l c 平时的耗电电流看到没有？我现在是 换的二十毫安档，二十毫安档黑表笔接负，然后红表笔接毫安插到毫安这个插座，然后他的平时这个电池的耗电电流是二点六二毫安。 这种电池我在网上给他查一下，大概他的容量是八百五十毫安时，难道现在耗电是二点六幺毫安，难道就是说他八百五除以二点六幺 就是等于三百五十小时，那就是三百五十小时他电就耗完了。三百五十小时如果再乘以二十四就是大概十三，等于十三就是十三天， 这是电池，只要你一直给他插住十三天，这个电池就耗完了，那本来这个电池要用五年的，现在十三天就耗完了，肯定不行了吗？那我们看看这个电路， 这个主板我现在把它拆下来了，主板电池是这里插在这里。答案呢？你根据这个电池走 去看他看不出什么，等到最后我是通过万用表测测测这个电池的电路最后会走到哪里的？会走到走到这，这这块芯片，这块一个小芯片 跟这块一个小芯片，这两块小芯片他平时是通过电池给他供电，就是它里面存储那个数据的，电池丢了，数据就丢了吗？ 那程序是不会丢，程序是存在这个 plus plus， 难道数据是存在？就是我们说的内存，他功不能叫内存存在这两个芯片里面，难道我们就查查他附件的华为电路 这个外围电路，这这边有一些电阻电容，然后这这块这块芯片他大概电是通到这这些地方，这些我现在怀疑是这个电容，我准备把这个电容给他拆了， 这个电容给他拆了，难得测一测边上还有小电容，这些有小电容， 那如果别的坏了就没办法了，就是这些小电容如果漏电了是可以可以修的，如果线路板里面坏了就比较难办。

收到一个欧姆伦的 prc， 嗯，打开包裹以后掉了很多螺丝，嗯，所以说在嗯机修的时候要把所有螺丝给拧紧，否则的话在快递途中可能会丢失， 我们把它打起来，把螺丝全部上起来以后拆开看。拆开了，拆开以后我们有发现肉眼可见损坏的地方，我们测一下保险是不是好的， 经测量保险是好的。嗯，那就是没有短路过。然后我们现在上个电看一下会是什么现象。我们上电测试好，上 电没有任何反应，我们测一下电压， 没有输出电压，然后我们再测一下前端的电压，嗯，没有直流高压， 让我看有没有交流，二百二也没有。 嗯，但是保险两者是好的。 经过检测，这里有一颗电阻二四零幺，这颗电阻坏了， 嗯，我们把它洗干净，看这个组织是多大的。嗯，这个电嘴拆下来的，我们看一下 这个电阻，这通了一个洞，通了一个洞，嗯，这个是因为电阻坏了才不供电，还是因为电路板坏了才把电阻烧了？这个 这个就就能只能看人品了啊。但愿只是因为这个坏了。好了，装起来了，我们送字典尝试看能不能捡漏。好的兄弟哦，好喽，哈哈， 好了啊，一颗一颗一颗。那个垫子今天捡漏了，说实话我好差不 都半年了没捡过漏了，哎，心情太好了。把它清洗以后把它装起来。 嗯，组装起来再测试一遍闪电，嗯，好的，完美运行的也有输出了，那就是成功捡漏了。 玉溪维修工李师，专门维修变频器、 p r c 人机界面以及其他公控设备，有需要维修的老铁请点赞关注李师，谢谢！

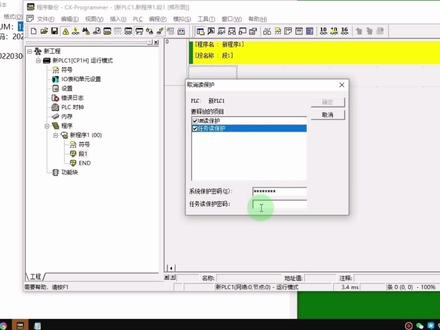

接下来再看 usb 解密软件的使用方法，请先关闭或者断开编程软件的连接，再打开解密软件， 点击连接按钮，如果显示打开设备成功，那么请点击 cpe 解密按钮，那么密码就读取出来了。严格按照说明书上的介绍，复制八位密码字符，填入编译器， 现在请打开 ask 编译器这个软件， 点击转换按钮，下面文本框就会显示出密码。 cpelcpeh cj 二 m 的解密方法完全相同，先点击连击，再点击相应的解密按钮，密码就读出来了。按照说明书上的提示，复制这十六位密码字符，填入编译器中， 点击转换按钮，密码便会出现，前八位是 um 密码，后八位是任务密码。 解锁密码。打开编 成软件 cx programmer， 点击释放密码按钮，在弹出的对话框中输入前八位系统保护密码，并且 um 读保护选项打钩，后八位是任务读保护密码。 如果并没有任务读保护密码，请不要输入，且不要打钩。好了。

换上去就正常了呀？这个？嗯，换上去正常了。

这已经肉眼可见损坏了非常明显的，为什么上个师傅会没看到呢？ 今天来维修两台欧姆龙的 prc， 嗯，客服反应是通电，他的输入输出单全都，嗯，不工作。我们拆机看一下，两台都拆开了，然后看了一下，两台都是二修机， 这台，这这些管子都被焊过， 这就不好修了。然后这一台线都该剪了，又接起来的。肯定是以前是 修了，修了没修好，这种二修机的话能修复的概率会比较低。嗯。为什么？我以前修过一台二修机， 然后拆开看一下，他们那个是以前的师傅修了，修了，他没修好，把芯片挑过来，那就是有点类似于恶意破坏一样的，他修不好，也让其他师傅修不好，所以如果遇到这样的话， 哼，太难修墙了，司马当虎马西吧。尝试维修一下，修到这台线被剪断这台机器的时候，我非常的诧异， 这已经肉眼可见损坏了非常明显的， 为什么上个师傅会没看到呢？把它换了，换了再试一下。最终两台都修好了，我们上镜看一下， 好的，两台都运行了，嗯，这一台是刚刚，嗯，那个开光广那个，有个电源管理芯片，那个坏的那个，然后这一台他是有几个驱动芯片，驱动芯片坏了，现在都已经换上去了，我们测试一下。 嗯，好的，看这些都是能输出能断的。这些都测试过了，然后这一台，这一台有有一个问题，他这个单珠，他这个单珠，呃，原装的已经坏了， 然后换了其他颜色的，换点其他颜色的，嗯，对使用的话是不影响，不影响。然后我们测试一下输出 好了，这个，嗯，输出电我们也全部两台都测试过。嗯，都没问题。嗯，这次这个维修已经结束了，有喜欢的老铁请点赞关注。

我们现在进行 p 二 c 解密专题之欧姆隆 p 二 c， 那我们要讲的是欧姆隆 p 二 c c 系列 p 二 c 的解密 眼里跟方法，那 c 系列包括哪一些呢啊？首先这个就是二母龙 c 系列的比较经典的 c p m e c p m e 这个是四十点的，然后这边有个三十点的，他都是眼里都是一样的。还有 c 系列还包括 这种 c c q m e c q m e， 难道还包还包含 c 两百 h， 那个 c 两百这个系列也是占比较大部分，那这种 p 和 c m 龙早期非常流行的一个， 那当然现在比较流行的是这种 cpecpe 系列的 cpaecpeh， 我们首先要介绍的是这种 c 系列的 cqm 跟这种 cpm 这种的解密。那，那介绍这种解密以前我们先介绍两个工具，这个编程线，首先介绍这个就是这个 usb 转二三二的这样一个转换器， 他是一个这头是插 usb， 可电脑现在都是 usb 口，没有二三二，那肯定你要一个这个 usb 转二三二的这条线，这条转换线。然后还有一个这种 c 系列 poc 专用的一条编程线， 这头是二三二口的，是插这个你 usb 电脑，我们 usb 转过来的，插到这里。 另外一头是这样一个二十针的一个编程口的编程口的一种插座插头，这种插头是刚好插到这个 p 二七的这个编程可上，这条通讯性比较关键， 这是他所需要的两个工具。当然你还有个电脑有 poc， 这样你就可以进行测试了，跟着我的步骤来测试。 好，我们要研究欧姆龙细细的 ps 的加密解密，那我们首先要研究它是怎么加密的，首先我们要打开 还有一个欧姆龙的程序，这个是一个实际应用中的程序，那我们这个程序我们要了解一下这个新系列的这个是比尔西，他是怎么加密的？ cc 的 p 二十七的加密，他是在程序里面，在程序的， 他把那个密码写在程序的第一段上，也就是第零第最前面这一段，他写上这样一个这样一条指令，那这下面这个七零九六就是他的密码，就是他用上这个 lun 四十九这样的一个 这样一个功能，这样一个指定，难道前面用一个 ai 幺零点零幺， 好，等到 fui 四十九，这是一个系统设置的一个函数，那下面用零零， 那第三个参数用仅七点九六，那就表示他的密码是七点九六，那这个程序我现在已经下传到 p 二十七， 下载到 p 二七里面，那 p 二七竟带有这个七点几录这样一个密码，让我们先进一个，我们上传一下看看。 cpmegpmgcpu 四零的，我们确定一下。创可，我们设定一下，抗议，好， 我们上在线， 好，这个变成灰色，表示他已经开始在线了，这两个凹下去表示他在线了，然后我们点这个从 ph 上传， 好，我们把程序打个从边上无法上传程序 um 读保护， 那这时候就上传失败了，难道这里是要如果你知道密码，点这个释放密码，在这里填入那个密码，假如说 我们随便填一个，我们假如说不知道密码四位数，他就是无效密码，失望，不好抽，那如果我们知道密码，假如说我们知道是七点九六， 你填入气垫去取消度宝，看到这时候上传就可以上传了。 对了，现在密码对了，他就可以正常上传了，就出来了，这是七点九六，就是这第一条指定里面有 有这样一条指令， f u n 四十九零零，仅四十七点九六，密码就是七点 九六。好，那我们怎么对他进行解密？假如我们不知道密码的情况下，怎么这对他进行解密呢？ 那我们下一讲接着讲，谢谢大家收看。

这是从客户厂子里拆回来的一台 p r c 是欧姆龙的 c p e e 系列的，故障现象呢是送电没有任何反应， 像这种情况呢，连亮都不亮了，也就别想着读取程序更换新的 prc 了。我们先通电来看一下是什么情况， 按照铭牌上的标识接入交流二百二十伏的电源，送电，测量电源输入端子电压二百三十伏，看面板上的灯一个也没亮，说明故障应该是出在 prc 的电源回路上。 我们打开 prc 来看一下，将这些卡扣撬开，可以很轻松的就拿下上盖，这里要注意不要把电池的线扯断了，把这个插头拔下来，电池就可以拿下来。上面的这一层板是程序存储、运算以及二五输出板， 继续撬开，下边还有一层小板，这个就是 prc 的电源板了，通电以后使用万用表直流档测量电源板没有电源输出，判断应该是电源板坏了，能不能修呢？肯定能， 但是我建议大家还是要换整版，一来这个电源版的价格并不算贵，二来维修过的版稳定性肯定还是要差一些的， 毕竟 prc 还是生产中非常重要的原件。新的电源板发过来了，厂家说这种采用新的电路方案，使用起来发热更低，更耐用。 因为之前的银角是通过一个排插焊接到板子上的，很难拆，所以我们直接把它剪下来，单独的焊接上每一根线就可以了。把电路板按照顺序再复原外壳接上二百二十伏的电 电源，可以看到现在 power 电源灯和 run 运行灯都已经亮起来了。测量输出端二十四伏电源正常测量一下输入点 ok 都没有问题，这样的话一个没有任何反应的 plc 我们就维修完成了。 当然 prc 的故障千变万化，我们还是要根据现场实际来判断，本期也只是跟大家交流这一种电源的故障维修，如果对你有帮助的话，请多多点赞关注，感谢观看！

现在我这个程序是写好的啊，这个七点零六已经站在上面了，你会发现当我关掉电以后啊，这个程序它又不见了， 这是写好的程序，装修装载上去也能运行。当你关电以后再重启的时候，你就会发现这个程序不见了，怎么回事嘞？我现在再把电关掉，然后看再再重启以后，看程序有没有再丢失啊， 从此以后你会发现我刚刚改的这个程序，这个点，这个位置他已经已经不在了，这是怎么回事呢？大家有没有碰到过澳门龙山的程序以后关键重启程序丢失的情况？

我们用这个 prc 来验证一下输入点的好坏， 要先把那个负极跟红木南 c u m 零短接，然后接一个正线，嗯，二手的正，然后的话就一个点一个点的测试， 这里点亮，点亮，点亮。
