低压电工星三角接线草图怎么画的

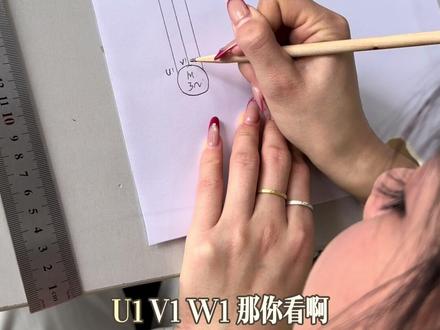

good morning， 早上好，家人朋友们。我们今天这一期去学的是一个星三角，小小的一个重点，因为星三角在日常使用当中用的是最多最多的，这个视频稍微会有点长，因为我们是细致性的去讲你该怎么去画， 以自己的思路去理解着画，争取让你做完这个视频看完之后能够自主的去画出来。那我们星三角降压启动，它需要用到一个电机，所以你需要去给他三条火线， 所以三条火线就是三个 l， 你 可以给他定义一二三，是不是三条火线，三个 l， 这个时候你去看火线是不是有一个断路器来去控制它的通断，所以在整个进线端我们去给他加上一个断路器， 那么断路器是由三个敞开点所构成的，这是我们断路器的一个实物图，可以看到上面这个蓝色的线，它是一起的， 和的话是一起和，所以你要标出来，标出来我们要用虚线来给他标在一起，叫做 q f 断路器。好，断路器流经使我们的电机得电，那我们去给他画出来咱的电机 m 三 l 三条火线留下我的电机是不是？那你就是按理来说要去给他标上他的一个线位 u v w u e v e w e， 那 你看啊， q f 合上闸了之后，我电机直接转了吗？我按理来说是不是用一个接触器来去控制你电机的启通启停呢？ 所以我们这里去给它一个接触器来去控制它的通和断 触器。往上方看，可以看到它是一个二十四伏直流款的，这里有它的一个卡扣，按着它往前取 可以取下来，这是他的辅助触点，辅助触点上面有 n o 和 n c， n o 是 常开， n c 是 常闭，具体的可以看我们第一条的视频，那上方有他的 u v w 哎， 照常来说应该是 l 一、 l 二和 l 三，下方是 t 一、 t 二和 t 三，这是他的进线端和出线端，就是从这方进，下方出。那你看啊，接触器这一是联动的， 是一起的，对不对？一起的你得标出来，它肯定不可能说有快有慢，所以用虚线来给它标在一起，叫做 k m 哎，它有衔铁吸合的地方，去给它画上它的小半圆形 k m， 当 q f 合上闸了之后，流经我们 k m k m 合上去之后，使我的电机得电。那么问题来了，什么叫做星三角呢？为什么要去讲星三角一个电路图，那么星形呢？它是作为一个降压的 启动角形呢？是让它作为一个全压的输出， 也就是运行好。那么具体的接线方式可以去看星星接法和角形接法啊，可以截个屏也可以，我一会给打到评论区，这是咱们接线。 那么星星呢？我需要在我 k m 的 基础上去给他进行一个降压启动，因为你 k m 他 就要吸合呀，他不吸合你的电机是不得电的，所以我要在 k m 的 基础上再去给他加上一个接触器。二，两个接触器构成一个星形的接线方式， u 一 u 二 v 一 v 二 w 一 对应 w 二，去照这样的去给他接线。这个时候呢，有一些粉丝朋友会给他起个名字叫做 km 星，当然了，也可以是给他起一个名字是 km 二是你给他起的名字， 它本身接触器就是 km， 就是 为了去控制它的通断，明白不？所以我去给它加上去一个 km 二的降压启动， km 二要封芯，封芯，封芯，封芯，封在哪里？封在了一起，另外，哎去给了它一个接触器 km 二， 还用虚线画出来 k m 二，那这样你就给他起个是 k m 一 了， k m 一 和 k m 二两个接触器构成一个星形的接线方式，封星封在的底下啊，底下进行了一个短并的处理，看到没啊？ 所以这是我们的星三角的星形降压启动，那么星形呢？它是作为了一个启动来说的，你想想你一个电机启动个几秒钟之后，是不是要让它转换为 全压的输出，让它转化为角形的输出，所以我们就要去给它画出来咱们角形的运行，那你角形运行的一个原理依旧是在于你 k m 一 得电，只有你 k m 一 得电，你的电机才能转呢， 是吧？所以你需要另外的去给它加了一个接触器 k m 三，哎， k m 三和 k m 一 两个接触器构成一个角形的接线方式， 那角形稍微有一点点难点在于 u 一、 v 一、 w 一 分别去对应的是 w 二、 u 二和 v 二， 注意这个不叫幻象啊，它不叫幻象，只有正反转叫幻象，所以我们去画出来角形的一个驻电路， 所以你另外去给他加了一个接触器 km 三作为一个角形。那这里呢？你会发现我第一条出来之后，接的依旧是第一条，二，哎对应的是二，第三个接的是三， 那这样的话，他按照我们的 u 一 对 w 二的方式，我在电机上方去给他进行转换， u 一 对应 w 二， v 一 对应 v 一 对应，哎， u 二，那这个呢，肯定就对应 v 二了， w u v 啊，注意注意，这是他非常非常容易接缺项的一个点，这里的主电路呢？哎，就这样画完了。那么主电路你会发现他是没有过载保护的，也没有短路保护 这些电机，他的项是很容易接缺项，很容易给他切短路。就像我们这个盘， 是不是我们整个盘际线端最必备的一个？就是什么呢？熔断器短路保护和过载保护，以及热继电器过载保护的一个意思吗？所以热继电器我们就不去加了，因为我有点画不下了，我们去画一下它的熔断器，过载保护和短路保护，就是害怕它， 哎，烧了，所以整个线路进线端这里去给他加上咱们的 f u 熔断器。好，这就是我们的主电路，主电路不难讲啊。嗯，重点是它的一个二次接线， 那二次接线我肯定第一个先使 km 一 这三个常开点熄，那我需要使 km 一 的线圈得电，出来一根火线接到 km 一 线圈，我们的线圈呢，要做到一个火线进零线出 n 好， k m 一 线圈得电之后，我的电机启动，这个时候给他一个按钮，来人去控制它， s b 一， 按下 s b 一， 你 k m 一 线圈得电，哎，得电，电机转了，但是我们要做到的是星星的启动，所以 k m 一 和 k m 二两个接触器要同时得电，同时得电，你就要去出来一根线给它，并在一起。 好，你这里出来一根线给它，并在一起，并到了 k m 二，按下 s b 一 之后， k m 一 和 k m 二两个线圈得电，你开始新型的启动，你想想，按下 s b 一 是点动啊， 我能整个点动吗？我要让它一直得电，所以你需要自锁。你可以利用线圈得电常开点吸合常闭点断开的一个原理，这是我们的线圈，这是我们的辅助触点。是不是当你的线圈得电的时候，你的辅助触点上方呢？ 是处于一个常开吸合，常闭断开的一个状态？好，我利用它常开吸合的一个原理，在它按钮旁边去给它出来一个常开点。 这个常开点是谁的？一定只能是 k m 一 的，因为你 k m 二是个启动，启动了几秒钟之后它就要断电了。断电之后，你说你这里的字数还有用吗？是不是？所以这里的 k m 一 的常开点字数一定是 k m 一？ 好，按下 s、 b、 e 之后按呃，星星的启动， 启动个几秒钟之后，要让它转换为角形的输出呢？角形的运行呢？那这个秒数我是不是要相对应的去给它加上一个时间继电器， 对不对？所以当你的 km 二风星得电的同时，立马有一个时间继电器的线圈开始计时 kt， 哎，时间继电器稍微画的是有点不同的，是吧？你的 kt 立马开始计时，计时到达时间之后，是不是要切换为角形的运行？ 运行就需要让你的 km 三线圈先得电，所以我另外出来一条火线接到 km 三的线圈。这个时候我们粉丝朋友可能会去疑问， km 二和 km 三都得电了呀，对吧？按下 sbe 之后，三个接触器的线圈都得电，这就不对了，你按理来说， 你一个电机能三个接触器同时得电吗？必不可能，所以你需要干啥呢？你需要去思考。星三角需要先 心形的启动，后角形的运行，当你启动的时候，哎， km 二封星启动的时候，那么 km 三它的运行是不得电的。什么情况下不得电呢？去给他断掉 是吧？断你就给他加个长开点，那这个长开点是谁的呢？ 是不是常开点肯定只能是 k t 的， 由 k t 来去控制它，当你 k m 二封星启动的同时， k t 开始计时，计时到达时间之后， k t 常开点熄合，角形开始运行， 那你角形都运行起来了，你的星星要断掉啊，是吧？那我可以利用它 kt 的 线圈得电，常开点吸合，那它长臂点不就断开了吗？我利用它长臂点断开的一个原理， 很完美，去进行一个星角的转换，按下 s b 一， k m 一 和 k m 二，先得电，先星星的启动， k t 开始计时，计时到达时间之后， k t 的 常开点熄和常闭点断开它， 他吸合了，角形开始运行，他断开了，心形没有电了。星三角你要去给他加个互锁好，分别再去给他串上各自的一个长臂点的互锁。这个时候有一个小小的重点在于你没办法停下来， 按下 s b e 可以 启动，你怎么让他停下来呢？所以你需要另外的去给他加上一个停止按钮。 s b 二，我们这里呢，去给 k t 这里加了一个字锁，这个字锁非常的重要，你想啊，当你的 k m 三的线圈得电，线圈得电，它的长臂点断掉了，断掉之后，你的 k t 线圈是不是就没电了？ k t 线圈没电，那这里， 哎，是不是就又复恢复成了常开的状态？所以这里去给他加了一个自锁，让他一直得电，这就是为什么去加这个自锁的原理啊，就就不要忘记一定去给他加。这就是我们的一个星三角降压启动的线路图，并不是很难。我们又去加 f r 热继电器。哈， 那我们今天的这一期视频就先讲到这里。嗯，下一期如果很多人去评论想看我们的实物接线的话，去可以去给大家接一期，我们去评论一下，看有多少人想看的。哈。那先到这拜拜。

电机的星三角接法，我们电机里面有六个接线柱，分别是 u 二 v 二、 w 二、 u 一、 v 一 w 一， 这是六个接线柱，那么这个六个接线柱啊接的是里面的绕组， 这个就是电机里面的绕组，有三对绕组，分别是 a、 c、 b， 这三个绕组分别有六个接线柱， 这就是六个接线柱，也就说是这六个，那么这个接线柱他不同的接法就组成了电机的星星接法和角形接法。比如说我们将 这三个接线柱利用短接片给他短接起来就是竖着接，那么他就是角形接法。 那如果我用一个短接片将上面 u 二 v、 二 w 给它连接起来，然后它就是星星接法，我们主要看一下它的绕组，绕组的话其实就是一个组性赋载，然后这面是一个接线柱，这面是一个接线柱，那么三个绕组 他就有六个接线柱，我们通过这个接线柱怎么连接来组成了不同的接法？横星、横星、竖角，这就是三角形和星星的两种接法。关注我每天学习电工知识。

作为每一个电工新手官的官邸 boss， 新三角电路无疑是每一个刚入门电工的噩梦。那么作为一个练习两年半的老电工，我将用接下来的两分钟时间为大家讲透这个电路。首先来看一遍完整的运行流程和闸送电。按下按钮，电机新型运转，五秒后 自动切换为角形运转。首先我们要知道电机有 u v w 三个绕组，三个绕组的两端分别是一个接线端，现在我们让 km 的 一吸合、 w 二、 u 二、 v 二通电了，但三根绕组只有一端通电是不够的，另一端也要通电才行。 现在让 km 二吸合，现在的 u 一 v 一、 w 一 其实就是接到一块的，把三根绕组画出来，就像是一个大写的 y， 这就交 y 形接法， 同时它有一个中性点，所以它也叫新型接法。现在的电机就是在新型运转，松开它。现在让 k m 三吸合，代表 l e 的 黄线连接了 w r u 一 代表 l 二的绿线连接了 u 二和 v 一， 红线则连接了 v 二和 w 一。 也就是说这三根绕组现在是首尾连接，像这样一个三角形，所以我们叫它三角形接法。知道这个之后，就可以来看这个电路是怎么实现自动切换的了。先把控制电路的控制线拿走， 只剩下 k m 一 的自锁线路，按下按钮， k m 一 就会保持吸合。剩下就是怎么来控制 k m 二和 k m 三啊，要实现它们的自动切换，最核心的原件就是这个 kt 时间继电器来实现的，从开关后面接一根线，到时间继电器的线圈按下开关， 时间继电器就会开始倒计时，倒计时结束之前它的这两堆触点并不会动作，倒计时结束之后才会动作。当然时间继电器要接到 km 三的长臂触点后面，这样在 km 三吸合后， 时间继电器用不上了，就给它断电。知道时间继电器的作用之后，就使用时间继电器的延时长臂触点来控制 km 二的线圈，用延时常开触点来控制 km 三的线圈， 这里接触器的长臂触点的作用是互锁，防止 k m 二和三同时通电。最后给 k m 三做个自锁轻三脚电路，就学会了同款原理图仿真在 simbuzz 哦。

正反转夹心三角控制怎么接线？从断路器连接主回路和控制回路。熔断器控制回路从熔断器连接热继常闭， 热继输出给 s b 一 常闭， s b 一 再连接 s b 二， s b 三常开， k m 二两组常开合， k m 二常开输出连 k m 一 常闭， k m 二常闭输出给 k m 一 线圈。 s b 三长开输出给 km 二长开和 km 一 长闭， km 一 长闭输出给 km 二线圈，再将 km 一 和 km 二剩下的一组长开输出并连同时连接到 km 四和 km 三的长闭上 km 四长闭输出给 k t 一 号角以及 km 三长开， k t 三角输出给 km 三长开和线圈， k m 三长臂再连接 k t 线圈和八号角，从 k t 的 五号角输出给 k m 四线圈 f u 二另一项输出连接所有接触器和时间继电器的线圈。 主回路从熔断器连接 k m 一 和 k m 二的主触点输入输出调换相序后并连同时连接热继主触点，热继输出给 k m 三主触点以及电机 u e v e w e km 三再输出给 km 四核电机 u r v 二 w 二，最后将 km 四另一端短接，整个电路的接线就完成了。

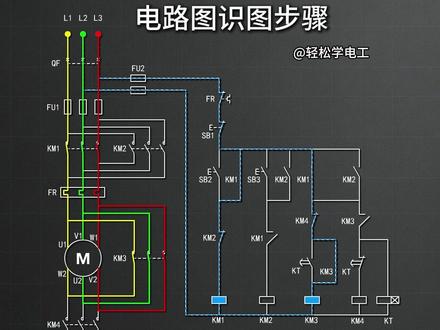

正反转加新三角组成正反转新三角控制在按下正转启动时，接通 k m 一 线圈， k m 一 带动自身触点动作，主触点为电机输送正向电源， 常开触点闭合形成自锁，长闭触点断开互锁 k m 二另一常开闭合接通 k m 四和 k t k m 四通电同样带动自身触点动作，主触点为电机封芯，使电机以新型接法运行。长臂触点断开互锁 k m 三 电路维持在这样的一个状态，直到到达时间，继电器设定时间，使其延时触点动作断开 k m 四，并闭合 k m 三线路。 k m 四复位，长臂触点接通 k m 三 km 三通电触点动作互锁 km 四自锁保持并使电机转为三角形接法运行 kt 断电，其触点复位完成电路的转换。按照这个流程，电路逻辑轻松掌握。

我们今天来学新三角降压启动，请听题。按下启动按钮，主接触器 k m 一， 新型连接接触器 k m 二同时吸合电机定子绕组。新型接法降压启动时间，继电器 k t 开始延时，延时结束后， k t 触点动作切断 k m 二回路， 同时接通三角形接触器 k m 三，电机切换为三角形接法，全压正常运行。 k m 二与 k m 三设有电气互锁，给大家五秒的思考时间， 时间差不多喽，管它三七二十一，先把空气开关 q f 电动 g m 拿出来，以及题目中的 k m 一、 k m 二、 k m 三三个交流接触器主回路的元气件就拿完了。先把电源接到空开， q f 一 空开直接接到 k m 一。 然后这里给大家简单说一下什么是心形接法，什么是角形接法。三相电机有 u v w 三相绕组，电机就是靠三相电源给三根绕住两边的六个端点供电才能工作。这里我们从 k m 一 的出现端直接接到电机上面三个端点，把 k m 二的一端短接起来， 另一边接到电机下面三个端子。这时候如果 k m 二吸合，电机下方的三个端子直接短接起来，它的绕组就是这样排列的， 有一个中性点，所以电机一端直接短接的接法叫做新型接法。然后是 km 三，这里我们将三相火线依次接到 km 三进线端，出线端接到电机下面三个绕组。 当 km 三吸合时，就相当于电机每一列的上面和下面连接了起来，三根绕组的首位相接，现在就是一个三角形，这种接法就叫做角形接法。只要我们知道这个后，这个题就变得很简单了， 在整个星角转换的过程中， km 一 处于一直吸合的状态，所以我们先把 km 一 的线圈还有启动按钮，关闭按钮以及接触器的常开触点拿出来，接一个自锁回路， 按下按钮， km 一 保持吸合。接下来就是如何控制 km 二和 km 三的线圈，拿出来就先把零线接好，如果直接把火线接到另一边，按下按钮，星角接触器同时吸合就会短路。 所以要把 km 三的长臂触点串联到 km 二线圈前面， km 二的长臂触点串联到 km 三线圈前面，这样就避免了它俩同时吸合。最后就是控制谁先吸合，谁后吸合。 你想到了什么？元气键呢？当然是时间继电器 kt。 时间继电器在它的线圈通电之后，它的延时触点不会立马动作，而是等设定时间结束之后 再动作。所以我们把延时长臂触点放到 k m 二线圈前面，延时长开触点放到 k m 三的前面，再把时间继电器的线圈接到 k m 三长臂触点后面， 最后再给需要一直保持吸合的 k m 三接个自锁，这个电路就画出来了。按下按钮，电机先行运转，启动 kt， 倒计时结束，电机切换角形运行。学会了吗？

今天讲星三角加启动的控制线路，先回顾一下接触器的动作逻辑，先新型启动，新型启动就是开 m 主接触器和开 m 星接触器吸合，然后时间继电器开始计时，计时十秒切换到三角形运行， 也就是开 m 主接触器和开 m 角接触器吸合。接触器的动作逻辑已经清楚了，接下来看一下控制线路怎么设计。 首先取根火线，这根线就是啊，控制电源线，然后在控制电源上加个保险。接下来再怎么画星启动和角运行， 这里面有没有通信，看有没有接触器，在这个启动过程中一直在吸合，是不是开幕主啊？ 电机一启动，从星启动到角运行，主接触器啊 一直是处于啊得电状态，这个电路就是要以它贯穿始终，只要一点启动。 km 主接触器啊，是吸合的，那我停止的时候呢？停止的时候是不是都停了？ 单看 km 主接触器，在这个电路中它就是一个起保停电路，其他的都是这个起保停电路上的一个分支。这样咱就把 km 主接触器的起保停电路先画出来。 km 主接触器的起保停电路画出来了。新启动的时候，除了主接触器吸合，还有谁在吸合？ 是不是还有 k m 星接触器啊？主接触器吸合的时候，星接触器啊也要吸合，再加一个呗。 k m 主接触器和 k m 星接触器啊，它俩是同时吸合的。新型启动的同时还需要计时， 这个时候就会用到时间继电器，那时间继电器从什么时间开始计时？是不是从新启动的时候就开始计时啊？ 那时间继电器计时怎么才能计时啊？时间继电器的线圈一得电就开始计时啊，也就是星启动的时候。同时啊，时间继电器啊线圈要得电。 当星星启动的时候啊，时间继电器线圈就开始得电了，它一得电就开始计时。计时 到达十秒钟后，再进行一个什么动作，是不是要转换成三角形运行了？再看三角形运行主接触器有没有变？ 是主主接触器不变。把星接触器啊断开，把角接触器啊启动起来了。实际上这一步要做的动作，弯 k m 星启动 k m 角 k m 主啊，不用管，因为 k m 主从始至终一直处于啊吸合状态，要关掉 k m 星， 启动 km 九关掉 km 星是由谁来关？也就是 km 星的接触器这个线圈由谁来断开？它 是不是由时间啊？对不对啊？是不是由时间来断开啊？因为十秒钟之后就是时间到达十秒的时候， 把 km 星断开，把 km 角接通。怎么用时间继电器 k t 去断开 km 星接触器的线圈？是用它的触点， 用它的触点去断开 km 星。 当我按 s b e 的 时候，主接触器吸合星接触器呢？是不是也吸合？这个地方是闭合的嘛？时间继电器线圈也得电， 时间继电器就开始计时，计时到十秒的时候，这个触点会怎么样？ 是不是这个触点要断开了？ k t 的 长臂触点一断开，芯接触器的线圈也就失电了。把芯断开实现了之后，那咱还要启动开幕脚的接触器。 开幕脚的接触器是由谁来启动？是不是还是实现继电器啊？是不是还是它 十秒后要启动它，那就是用时间继电器的是常开还是常闭？去启动？开 m 角，先把这个开 m 角画出来 好，画出来了，谁启动角，肯定是用时间继电器去启动它，是用常开还是用常闭？是不是时间继电器的常开啊？ 好，分析下这个电路。当新启动的时候， k t 开始计时，计时到达十秒，时间继电器的长闭触点就会断开，同时 时间继电器的常开触点就会闭合，这个时候这个地方断开了，这个地方闭合了，就构成了角运行， 这样从功能上实现了星角的转换。这个图纸虽然功能上可以实现，但是啊，还可以优，继续优化。当这个星三角启动起来之后， 再看一下这个时间继电器，它是不是处于一直得电的状态，因为时间继电器啊，它也是有使用寿命的，我们要想提高时间继电器的使用寿命，就需要 把这个电路再优化一下，优化的目的就是当星三角转换完之后， 时间继电器它的活就干完了，这个时候可以让它断电休息了。 怎么才能让这个时间继电器断电呢？看 km 角接触器吸合的时候，相当于星三角转化已经完成，时间继电器啊，就可以断电了。 那谁给它断电，谁给它的线圈断电？是不是只能用角接触器啊？给它断电。 脚接触器吸合，时间继电器就断电，那用脚接触器的什么触点去断开它？是不是用它的长臂触点去断开时间继电器的线圈？ 当开 m 角接触器吸合的时候，开 m 角的长臂触点啊，就会断开，时间继电器线圈就会失电，这样就可以了吗？开 m 角的这个长臂触点一断开， k t 线圈确实断电了。 时间继电器一断电，时间继电器的常开触点也跟着断开了。本来是吸合状态，它一断电，是不是它的常开触点也就断开了？ 这一断开，脚接触器的线圈也就失电了。所以这样不行啊，得让 km 脚的线圈保持吸合状态。现在就是它保持不住，那该如何解决？ 既然保持不住，那就想办法让它保持住。怎么才能让它保持住？ 那就给脚接触器线圈给他加个自锁呗。自锁加哪里？是不是只能加这里？ 加完了看看行不行。当新启动的时候，时间继电器开始计时，计时完成 断开星接触器启动角接触器，角接触器的常开触点就会啊闭合， 这个地方一闭合，开 m 角接触器啊，就形成了自锁角接触器的线圈一吸合，角接触器的长闭触点就会断开， 这个地方一断开啊，时间继电器的线圈就失电了，这样时间继电器就可以断电休息了，看一下控制线路还有没有问题。 时间继电器的线圈一断电，时间继电器的长臂触点又会啊重新闭合，心接触器啊又得电了。这个时候脚接触器啊也处于得电状态。 星角接触器同时得电，会出现什么现象？没错，放烟花的效果。这个问题很严重，那该如何解决呢？ 首先要看星接触器和角接触器它俩是什么关系？是不是互锁的关系啊？互锁的意思就是你启动了，我就不能启动，我启动了，你就不能启动。把这个搞明白，解决起来也就简单了。 比方说星启动的时候，星的线圈得电，它就不能得电，用它给它上个锁，是不是用星接触器的长臂触点加在角接触器的控制电路中就可以了？ 当转换成角启动的时候，也就是 k m 角接触器吸合的时候， k m 星就不能启动。 用脚啊，接触器啊，给星接触器啊，线圈的电路啊，给他加一道锁，是不是用同样的办法 加上了？再看一下这个电路有没有可以继续优化的点， 看这里开 m 角，开 m 角，开 m 角的长臂，开 m 角的长臂可不可以省掉一个呢？ 再看主电路有没有可以优化的，是不是主电路缺少对电机的保护啊？我们可以给它加上一个热过载 啊，加上 f 二主电路加了热过载了是不，控制电路也要加上 这边下边是个零线， 如果线圈电压都是三百八的，下边就是根火线。感谢您的收看，请多多指点！

三个电压互换器组成那个新型接法和开口三角接法，它的图应该怎么去跨呢？怎么去看三个互换器，它的一个一次图呢？是这样子的，上面下来之后有个熔断器，这个是它的一次的绕组，它的新型接法，这是二次绕组的第一个绕组，也是新接， 这个是二次绕组的第二个组，它是开口三角。那么我们画上这个接线图以后呢？它是这样子，这是高压的熔断器，这个大 a 就是 接它的一个 高压的，那么 n 线短并之后，它接地，就是依次的一个新接。下面有两个绕组，分别是第一个、第二个，那么这个 a 出来之后就是 a 线电压 b、 c、 abc 啊，然后第一个是新接，它的 n 线也是全部短并起来之后接地， 这个是 n 六零零。这里的电压呢是 a 和 b 和 c， c 和 a 之间，它都是一百伏，然后 abc 对 n 线是五十七点七伏。再看第二个绕组，是 d、 a、 d， n， d， a 出来之后是 l 六三零，然后它的尾端和第二个手段相连，第二个的尾端和第三个的手段相连，第三个它接地，它是 n 六零零。 那么这两个电压它属于是开口三角电压，也就是我们所谓的一个连续电压，正常情况下它是零伏。如果发生了单向接地故障，那么这边会合成一个电压，它是三倍的连续电压，也就是三乘三十三伏，它是一百伏。

啊，这里面的话，但这里面他描述来说主电路极速输出电，那么主电路你要把这个抄下来的，把这部分抄下来的，所以我们把这个完整的图给大家画一下啊， 好，我们开始画这个 plc 的 图啊， plc 的 图的话，我们也简单的啊，那么把 plc 先框画一个，然后呢？这里输入 pplc。 好，然后我们这个电，这个电源给它画上啊，电源 l n 啊，文字标识一下 l n， 然后最好呢给它放一个熔断器啊， 这个 l n 的 话就在这里啊，嗯，然后这个是 f u 三，因为这里 f u 二了啊。 啊？什么东西？我，我知道前面没电，但是你话筒的时候那个 l 要连到那边 l e l， 你 就这网络标号，标号标了就可以了，对标了也可以了。嗯嗯嗯，好， 那我们继续啊，然后那个我们输入部分，输入部分的话我们看一下我们有多少的书， 多好的输入啊。我们这个 i o 表有四个，所以我们把四个画一下， 先把文字符号给他写上，叉一，叉二，叉三，叉四，还有个数，还有几个啊？一万七万一万二万三万四万五万六万七啊，这个是 com 叉一啊， 好，然后开始接线，我们把这个按钮给拿过来，一个，两个，三个，然后还有热接触器，热接触器啊， 好，那么初步的，初步的看一下有射电箱灯 三个，四个。呃，三个灯 三个，然后看一下有没有互锁， 主启动没有问题，新三角肯定要互锁的，能耗自动看看它有没有锁。 km 四没有啊，那我们只要新三角这个新三角互锁， km 二和 km 三之间互锁就可以了。 呃， km 二和 km 三啊，二和 三只键互锁，其他不用啊，那么连线就可以了。 game 四和 game 有 互锁的。 game 四的话送 game 是 主的啊，有互锁，这个有互锁，你给加上。 好，这里接的是二四五正，这里接的是六 and 二，然后把文字给它写上 a m b， 这个是点三点三点二点四，这是点一，这个是 hlp hlp 二， hlp 三 幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺幺。

今天我们来学小车自动往返线路，请听题。按下按钮开关， s b 二小车开始前进，小车移动到右线位开始返回，移动至左线位，重新切换为前进。按下 s b 一 按钮开关，小车停止。给大家五秒思考时间，时间 差不多了，好了，我们来看看怎么画出来这个原理图。先搞一个 q f 空气开关， 让它接上电源，就可以通过推拉闸控制通断电了。既然有正转和反转两种状态，那肯定要两个接触器来控制同一台电机从空开接到两个接触器的进线端。 接触线端的时候要注意交换 k m 一 和 k m 二的 l 一 和 l 三再到电机，这样就可以实现 k m 一 吸合电机正转， k m 二吸合电机反转。 下面就是控制回路，把两个接触器的线圈符号放在右边，给它们一边接上零线，再拿出关闭按钮 s b 一 启动按钮， s b 二火线串联上 s b 一 的长臂触点， 启动按钮的常开触点到 k m 一 的线圈另一边，就可以通过按下按钮导通 k m 一 的线圈回路，让 k m 一 吸合电机正转。 同样的，再拿一个按钮开关 s b 三，让它在 s b 一 之后串联 s b 三到 k m 二的线圈，就可以按下这个按钮 k m 二吸合电机反转。题目中按一次按钮，小车就可以持续运转，所以我们要给对应的接触器线圈接一个自锁回路，就是把它自己的常开辅助触点，并连到控制它的启动按钮，就可以实现 点按一下按钮，电机持续运转，但这时候就不能按另一个按钮了，不然会直接短路。所以这里我们还要做一个防呆设计，那就是把 k m 一 的辅助长臂触点串联到 k m 二线圈回路的干线上。 同样把 km 二的辅助长臂触点串联到 km 一 线圈的干线上，这样在一个接触器保持自锁的同时，它的长臂触点会断开另一个接触器的回路，防止它吸合造成短路。那么现在自锁正反转互锁都有了，就只剩下左右线位了。线位的元气键使用 s q 线位开关，也叫形成开关。我们把右线位的长臂触点串联到 s q 一， 长臂触点断开 k m 一 回路，电机停止。同样把左线位的长臂触点串联到 k m 二的线圈回路上。就可以让小车返回到左线位时，触发 s q 二，断开 k m 二回路，最后是自动往返。 很简单，把 s q 二的常开触点并连到按钮开关 s b 二，就可以在小车返回碰到 s b 二时，长臂触点断开 k m 二回路，常开触点导通 k m 一 的回路， 同样把 s q 一 的常开触点并连到 s b 三，这个电路就画完了。学会了吗？关注我，学习更多电工知识！

你是说面试官让你画新三角控制电路，你不会画？没事让我来教你吧。我们先直接把主线路画好， l 一、 l 二、 l 三接上我们的 q s， 然后往下是我们的什么 f u， 再往下就会接我们的 k m， 然后我们接着就是热计会接到我们的大电机，在这里要注意我们还需要额外去接我们的三角形和心形， km 三是我们的新型启动， km 二是我们三角形启动，这就是主线路的全部过程。让我们接着去接他的支路，支路从我们这个地方开始去，从 l 二出 l 三回会先接上我们的一个联动器， 然后往下依旧是我们的热机的辅助触点长臂，然后是长臂按钮和我们的长开按钮， 然后我们继续往下是线圈 k m 一 回到我们的熔断器，然后借画旁边，我们这个常开需要去避免上我们的 k m， 时间不足。 往下继续我们还会去添加一个我们新型启动和三角形启动的互锁装置，所以我们需要去避免上一个 k m 二的长臂，再往下还会接一个我们的尾边继电器的长臂。 刚刚说了需要他们互锁，所以这旁边还需要去添加我们的一个什么，这是 km 三，这是 km 二，他们要互相，所以说是 km 二和 km 三，然后这里我们也需要注意，它需要接我们的时间继电器的常开，往下才是我们的 km 三进去， 然后我们接着去补充我们的继电器，应该接在我们常闭处点的后面。为什么要接时间继电器？可能有人就要问了，因为我们不能够让我们的轻型继电器，可能有人就要问了，因为我们的时间继电器 k p， 然后我们这样子之后还要注意这边我们的常开时间，并且还需要去实现四组，所以他也需要去避免上我们的 k m 二常开。好了，这就是我们整个金三角控制电路的原理图，你们学会了可以抓紧时间点赞收藏哦！

新三矫正反转降压启动电路你真的会看吗？ l 一 l 二 l 三 n 分 别代表三根火线和一根零线。 q f 是 断路器， fl 是 熔断器。 k m 一 k m 二两个接触器分别负责电机的正转和反转，下面的两个 km 分 别负责电机的角形和心形运转。 f 二是热继电器，最后是电机，这个就是主回路。我们来看控制回路。 f l 是 熔断器， f 二是热继。长臂触点。 s b 三是停止按钮的长臂触点。 s b 一 s b 二是两个启动按钮的常开触点。虚线的另一边是两个按钮的长臂触点。 k m 一 k m 二是两个接触器的常开触点。 k m 是 接触器的长臂触点。 k t 一 是时间继电器的通电延时闭合触点。 k m 是 接触器的常开触点。 k t 一 是时间继电器的通电延时断开触点。右边三个是三个接触器的长臂触点，最后是时间继电器。四个交流接触器的线圈，你学会了吗？

干电工的，只要你会这个电路，你在工厂里面就能混下去。有知道这个是啥电路的吗？没错，就是你们想的那样，这个是最传统的星三角，星三角降压启动电路用到的元气件其实不多，你看三个接触器， 我这个是两路星三角，所以说是六个接触器，正常一路是三个接触器，一个时间继电器，一个热继电器，这个是最低配的星三角加压启动。下面我们一起去看一下电路图，看看这个星三角到底是怎么接的， 简单的很。这个电路图。看电路图之前，先看一下星接和脚接的两种接法在电机里面是怎么表现的， 然后我们一起来分析一下这个电路图。这个电路图里面主要用到接触器、时间继电器，单个分开我们都懂，看看是怎么跟它连在一起的，用到了自锁互锁 来，我们看这个电路图，电路图的走向都是从上到下，从左到右，这个就是电路的流向，电流的流向，你看我们主电源，三根火线进来，过了一个热继， 三根线接电机，热继出来，两路线还有一路接 km， 三角形的触点下来， 接了电动车的另外三根线，这边是另一个接触器，星星的接触器主要起到封芯的作用，星三角降压启动主电路都会接，主要是看一下这边这个二次线路， i o 二电源过来，你看电源这样走，过了一个热继，过了一个停止按钮，过了一个启动按钮， 到这到达这个接触器的线圈，这个是主接触器，主接触器如果说我们想要这个主接触器一直吸合怎么办呢？就要用到了自锁，看到没有？这里 这点就是主接触器的自锁按钮，主接触器得电，自锁按钮接通，松开启动按钮，这个常开触点一直接通，所以说它会形成一个自锁，简单吧，单独分开来都简单。 主接触器自锁以后，我们看一下其他线路电流，从停止按钮到这边都是一直有电的。到 k 杠三，这个也是主接触器的常开点，既然主接触器吸合了，那么这个常开点就导通了，它就有电了，有电，这样再过来， 再往下面来，这里面接了一个接触器的长臂点，这个是角形接触器的长臂点，长臂的话，角形接触器没有吸合，那么它也是一直有电的，它再下来过了一个时间，继电器 这一路通，这一路也是通的，那这有电，这电也是有电的，都是长臂，这个也是长臂， 那么他这个这个接触器，这个接触器也是通的，这个是蜂芯的接触器，就是三根线短接在一起的那个。既然这个接触器通了，那么 那么这个接触器开 m y 杠一就是这个，这个是线圈，这个是触点，线圈一得电，触点就接通，三个触点短接了，那么就相当于这个电机现在是正在以新型的运行方式在运转。如果说 新型的接触器接通了，那么三角形的接触器还能不能接通呢？为了保险起见， 给他串了一个星串角角串星全部是转的长臂点，这个就是互锁，只要是星星接通，角形就断开，角形接通，星星就断开，你看 这个星形接通的前提下，是串了角形的传闭点，证明角形是没有工作的，当这个时间继电器，这个时间继电器时间到了以后，时间继电器的常开点会变成长闭点，长闭点会变成常开点， 那么这个新接的这个电路会断开脚，接的这个时间继电器会立马接通，从而实现一个星三角转换的过程。 当然这上面，这上面也有一步一步讲，比如说按一下开开关启动按钮，按下开关 q f 接通三相电机停机指示灯 h l 二亮，那这个它就电，这样，过来，过来过来，那 这个接的是第一个主接触器的长闭点，相当于没按启动按钮的话，刚送上电，这个启动按钮就在亮啊，停止按钮就在亮，证明我有电了。按下启动按钮， sb 一， 其触点闭合，你看，按下启动按钮， sb 一 以后 主接触器吸合，主接触器的辅助触点也吸合，形成自锁，主接触器一直吸， 主接触器吸合，常开触点 k 杠三闭合啊，其他控制电路得电 这个字你们都能看清吧，能看清的话自己看一看。下节课，下节课我们实操一下，用个软件模拟一下， 只要把这个电路学会了，其实你去工厂里面干个电工啥的完全没问题， 工厂里面会这个的就能干。拜拜兄弟们，下期见。

本节课主要讲的是新三角延时降压启动电路原理图分析讲解及注意事项。 首先我们看一下左边的实际项目中的新三角降压启动有哪些仪器键组成。首先三批路宝断路器， q f r 单批断路器， fu 一 熔断器，加上我们的状态指示灯，然后即停启动停止按钮， 这是我们 k m 一 k m 二 k m 三新三角主回路的接触器，热固载继电器， k a 中间继电器，加上时间继电器。 接下来我们来看一下电气原理图。最展电气原理图之前，我们看一下实际的电机的接线，左边第一个就是有十三千瓦以下，我们直接可以采用新型接法， 就是 w 幺 vr 短接三角三千瓦以上我们采用三角形接法，就是六 r 和我们的 u 一 短接， u r 和 vr 短接， w r 和 vr 和 w e 短接，这就是新三角加热启动电机的接线图， 中间的是实际的电机的原始的接线柱的定义。最右边是接新三角接线原理图， 接下来我们看一下新三脚匠也启动的电气原理图。电气原理图主要有两大部分组成，第一部分主回路，第二部分控制回路。我看下我们的主回路，当 l 一 l 二 l 三三相电，到我们的 k o v 动力器，再到 k m 一 的长 k 到 f r 的 热固载进电器， 到我们的电机的 u e v e w e， 当 k m 一 吸合，主回路顿通电。首先我们采用新型接法，就是 k m 二吸合， k m 二吸合是将 w 二 u r v r 短接，在达到设定的时间以后， k m 三，我们 k m 三吸合的作用是将 u e w 二短接， v e u r 短接， w e v 二短接，这就是熏散阴角降压启动的主回路电路图。接下来我们看一下控制回路， 控制回路当中注意事项是有一些保护元气件和我们的保护电路。首先看一下保护电气原件，第一个就是我们的熔断器， 当电路中电流过大，熔断器断开，起对电路起保护作用，再到 q f 二长 k， 到 s 即即停，当发生故障的时候，能快速切断电路 f r 的 故障，当电机电流过大或过载的时候，对电路起保护作用。 s b 一 停止，然后 s b 一 的切到我们的 k m 二， k m 二的主要作作用切到 k m 二的长臂， k m 二的长臂的主要作用是起互锁作用。 当 km 二接触的时候， s b 二不能按下，接下来我们往下看， s b 一 的长臂接到 km 的 长臂， km 的 主要是起固色作用，就是 km 一、 km 二不能同时启动，防止电路中的电流过大。然后接到 s b 二的长 k 触点启动按钮， s b 二接到我们 k a 一 的线纯，就是中间继电器线纯，再到时间继电器的线纯， 看一下实际项目的接线。 l 三火线，接到 fu 一 熔断器，再到 k 二的长 k， 再到极停，极停，接到 f r 的 长 b 处点，再到我们的 k m r 的 长 b 处点，再到我们的启动。接着往下看，就是 k a 一 的长 k， 接到 k m 一 的线圈， 然后 sb 的 长 b 及时接到我们 k v 一 的长 k， 这里的主要是 k 一 闭合，我们的 k v 一 的长 k， 这里的主要是 k 一 闭合，常 k 一 吸合，长 k 一 吸合， 这时候就保持通电，这就是其保停电路。当 s b l 按下去以后，然后复位， s b l k m 一 一直保持通电，这个回路一直是有电， k m 一 直也行，这就是其其保停电路的控制原理。接再往下就是 k m 一 的长 k 到时间继电器的长 k 触点，再到 k m 四安的常闭。这里注意的事件就是 k m 四安的常闭主要是起呼所作用，就是当我们项目中有两个电机同时控制，要起呼所作用，两个电机不能同时启动，避免裂流物大跳闸或者烧坏电机。 然后开幕三的长臂借到 k i m 二就是新型启动的线圈，这就是新型启动的电路。就是当我们的 s b r 按下去复位以后，断电延时，继电器在设定的时间长， k 触点是闭合的，然后长臂是断 k 的。 三，达到设定的时间以后，我们的长 k 断开，长臂吸合，这个时候长臂要借到 km 二的长臂出脸，也是起互锁保护作用。 km 二长臂借到 km 四安的线圈， km 三通电， 这是弹道达到设定时间。我们的长时间进电器，长臂其合，这个回路当中 km 三是得电，这个就是主要的新三角降压启动的控制原理。图 最右边的是一些状态指示，大家可以看一下我们上节课的仿真动态图和我们的实际的电路图对照，两个视频可以让你完全掌握新三角降压启动的 原理和接线方式。如果大家觉得有用，可以点收藏关注，以后会催出更多的实用的接线以及原理讲解，感谢大家记得点赞收藏加关注！

一次信号图，这四个圈分别代表什么意思？这是粉丝发来照片，需要求解。这四个圈代表电压互换器，也叫 pt， 是 三个 pt 组成的星星和开口三角接法。第一个 y 代表一次通排侧接成星星接法下面两个 y 和一个开口三角表示 pt 的 二次绕组， 其中两个 y 二次绕组接成开口电压，这个就是三个 pt 一次绕组和二次绕组组成的星结法。二次原理图用于测量线电压，二次为一百伏，下电压为 u n v n w n 是 一百比根号三伏， 也就是五十七点七伏，这里有解释。这是开口三角接线原理图，接线方式、用途、使用范围写的很清楚，很好理解，就是这本书图解电器二次回路视频教学。我们看一下目录电器一次回路与二次回路基础，比如说讲了图形符号和说明 高压二次回路常用气件性能用途，安装检修，讲了高压隔离开关结构和复合开关结构原理， 高压中断器、弹簧操纵机构、二次回路机电保护装置、二次回路中央信号及测量回路。里面讲了电压互感器的单向接线，电压互感器的三向接线，电压互感器的微型接线，还有开口三角接线，下面有链接。

金三角他主流是三个接触器的，前两天我讲了一个四个接触器的，加了个过渡接触器，今天呢，应老铁要求哈，讲了一个两个接触器的，就没有电源接触器的，来一起看一下。来，我们先把电动机六个接线柱画一下， u e v e w e w r u r v r， 找一个框子把它框起来，这咱们电机接线柱一个实物，等我自己做的一个绕组，方便大家学习。三项绕组分别是 u 项 u 一 和 u r， v 项 v 一 和 v r 以及 w 项 w w r。 如果咱们二端短接，首端接电源为新型接法，适用于三千瓦及以下功率电机。如果你改为上下相连呢，叫三角形接法，适用于四千瓦及以上功率电机。 我们常见啊，七点五千瓦以上，十一个千瓦以上。这种大功率电机呢，都会做加启动，因为电机的功率越大，启动电流越大，它启动电流大，一定会拉低整个电网电压，影响这个电网中其他设备正常运行。 或者由于变压器的能量不够大，他自身也无法启动起来，所以大功率必做降压启动。所谓的新三角呢，就是把电动机的接法在启动的时候，因为大功率是三角形嘛，启动的时候先改为新型接法器启动。 为什么说作为新型接法就是降压启动啊？哎，这里的话就是我们绕组的关系了，我们知道如果是三角形接法，他的一个向电压就每向绕组两段的电压是三百八十伏，但是如果你改成新型接法，他每向绕组两两向电压就会降为二百二， 他电压下降，同时对应的功率和电流也降到原先的三分之一，你想想，原来启动电流假设是六百安，被我降到只有两百安，你说降这么多，是不是对整个电网的影响就没那么大了？ 这样的话，这台电机就能启动起来，等他启动成功之后，我们再一次恢复成他的正常接法。哎，恢复他的功率和电流就可以，但大家也知道啊，更多的新三角呢，他是三个节制器的 一个 k m 一， 叫电源继电器，当它吸合咱们三相电源呢，到咱们电机当 k m 三吸合呢，就代表其二端被短接相连，做成新型接法， 等你降压成功，它会断开 k m 三吸合， k m 二，这个时候咱们电机就是上下相连，做成了我们的三角形接法。 然后前两天呢，我还讲了一个四个接触器的新三角，四个接触器新三角呢，是因为在新角转换的时候，他还是有二次充气电流。如果你太大功率的，你要考虑的二次充气电流啊，对咱们设备，对咱们电网的一个影响。 然后呢，他会加一个过渡接触器，再加个过渡电阻，这样的话就可以把我们二次充气电流降到最低。哎， 那这节课呢，又给大家讲了两个接触器，那干嘛只用两个接触器就能做到新三角啊？一般在什么设备上比较常见，大家可以讨论讨论。那咱们就边画图啊，尤其初学者，要知道 阿恒每画一条线是干什么用的啊？为什么要这么画？您能够理解深刻了，说实话，你以后面对千变万化的图啊，都能够自己分析。 首先我们三项电源哈，摇一、摇二、摇三，然后这里来一个电源断路器，画三个断开的点啊，把这断开的中间虚线，代表他们是一个联动的关系， 断路器的代号是 q f q f 一 来断路器找到了黄绿红三相电源，我也有一起来接线，那我们直接从断路器下端口把黄绿红三相电源接上啊， 黄绿还有红色都接上， 你看黄色对应电动车的 u 一， 绿色对应电动车的 v 一， 红色对应电动车第三组 w 一 啊，这个时候我电源上端口是带电的。老铁们啊，看，二百四十伏， 二百四十伏，二百四十伏，你合上开关，电机是不会转的。看没，因为这个时候电机只是有电源，他并没有接法。那这回的话，我们需要把 w r u r v r 这样短接相连做成新型接法。我们需要一个新型接触器啊，来， 我们画三组断开的点中间虚线，代表他们三组是同一个，对吧？ 然后联动的关系，接触器的代号 k m， 这时候咱们就命名为 k m 一 吧。好吧，新型接触器，这个时候咱们把 w r 还有 u r v r 接到我们 k m 一 接触器的下端口。老铁们啊， 你看这样接好了啊， w r 接第一个下端口 t u r 接第二个下端口 t r v 二，接第三个下端口 t 三，然后再找两个短接线哈，把它上端口再找两个短接线呢，把它上端口 l 一 l 二 l 三短接相连 啊，就是我们 k m 一 接触器新型接触器的接法。你看这位合上电源，电机还是不会转的，因为黄绿红三项电源到了电机 u 一 v 一 w 拿电笔量啊，你看都是带电的哎，二百四十伏， 二百四十伏，二百四十伏，这个时候呢，我们需要把 k 米捅下去， 你看电机就会转了哈，这个时候就是新型接法，本身是一个三角形接法电机，我们改为新型接法， 这样的话把它功率和电流啊都降到原先三分之一，等降压启动成功呢，咱们再断线吸脚，切换回他的正常接法三角形就可以。老铁们，突然想起我这电源不对哈，不能用三项三百八的，得用三项二百二的，用电瓶去除除， 为什么？因为这是一个本身是小功率的新型接发电动机，它本身是新型接法的，向电压是二百二，但如果你改成三角形接法，它的向电压就会变成三百八，这样功率和电流就会变大三倍，这个电动就会烧的。 但是你用三项二百二的电源就可以了哈，因为三项二百二的电源，他如果做新型接法项，电压就是三项一百二十七伏哈，然后我们改成三角形接法，就三项二百二十伏，那就没问题，那我们这会就把这个三项电源再画下来，老铁们， 黄色，绿色还有红色，这里呢，我们再画一个接触器的主触点 好，就叫它 k 二， k 二的话，我们就叫角形计数器了啊，三角形呢，就是要上下相连， u 一 连接 w 二， 那就把这个黄色火线划过来，它下面呢连接 w 二，来这个线交叉的时候呢，要画一个弧度哈， 这样的话，当 k m 激活的时候， u e， 它连接了 w r， 哎，第二组也是一样的啊，第二组啊，这样的话 v e 和 u r 相连，以及第三组一样的，老铁们啊， 好， w e 呢，和 v r 相连哎，那这个时候我们就从断路器下面啊，把黄色火线接到 k m r 接触器啊，就这条啊线 k m r 接触器第一组撩一哈，再看绿色火线，从断路器第二组，对吧？出来之后 到我们 k m 二接触器第二组上端口啊，实物接线也是，对吧？到第二组上端口第三条红色火线啊，从断了器第三组下面接到我们 k m 二接触器第三组上端口，一样的哈，你看红色火线 到我们第二接触器上端口第三组摇三，再看我们下端口啊 k m 二接触器的下端口第一组 t 一， 他是连到咱们电机的 w r 了，但实际的话也是连到我们第一个接触器啊，你看他这个下顿口这了哈，那我们这也是写的下顿口这绿色火线也是一样的呀，从第二组啊 t r 连到 u r， 但是呢，也是到了我们第一个接触器啊下端口第二组 t r 啊 u r 吗？对应这一组没错哈，同样的 k m 二脚尖接触器啊，第三组啊，下端口 t 三。下来之后呢，连接到我们 v r v r 是 这条线红色线哈， 但实际的话也是跟我们接触器啊 k m 接触器下端下端口 t 三相连了，等于说这个时候你不看 k m 一 看 k m 二啊，你吸合， 这个是我们通过 k m 二吸合，你看实物接线 u 一 这个黄色线这里看过来，对吧？通过这个接触器吸合下来，通过这里过来到了 w 二 第二组 v e 啊，绿色线一样的通过这里看过来，下来之后到了 u r we 呢，通过这里过来啊，过来之后断了， vr 上下相连成功，但是在这个途中啊，大家知道哈，因为你合上电源等于说电动机是长期带电的哈，这点的话，在现场一定要注意安全， 要检修，要维护的时候，一定要先断掉断路器的电源来哈，这时候咱们可以试一下把 k 米捅下去，他就新型接法，当新型降压成功，迅速断芯吸角，他这个时候就三角形接法正常运行来，接着画控制回路， 控制回路的话，我选用的是二百二的电源的啊，一火一零，一个火线，一个零线，还有二 p 的 空开 qfr。 呃，我们先把接触器的线圈划折啊，一个长方体 来，接触器代号是 km， 第一个接触器 km 一， 它是咱们新型接法接触器啊。来，我们先把零线接到第一个接触器线圈 a 一， 火线呢？接到第一个线圈 a 二， 那我就接到其下端口的 a r a r， 合上开关哈，当零线火线通到线圈， 它线圈得电形成磁场，就会把咱们接触器的触点吸合下来， k m 一， 接触器就会闭合，电动机就会进行新型接法。当然我们得把这个火线剪断哈，加开关来，我们先把这个常开按钮一个断开的按钮开关画好， 按钮开关代号 s b s b e， 接 n o， 长开点来，咱们把火线接到按钮开关头上啊，现在我们合上开关火线的话，是接到按钮开关头上了吗？它目前是断开的， 按下去火线通过它到线圈松开手它会断，它是一个点动，我们的单点动不行啊，得到自锁，自锁呢，就是并连接住器的辅助常开点就可以了哈。 k m 一 的常开 啊，也是接 n o 嘛。那咱们这会的话，把火线先接到它辅助常开幺三头上通过其辅助常开出现呢，得到线圈 ar 嘛， 这个时候呢，我是到了点动出现哈，再回到 a r 是 一样的，现在合上开关按钮，开关头上是带电的，下端口不带电啊。火线也到了辅助常开头上 辅助常开，下端口也是不带电的，按下去，哎，火线通过闭合开关到线圈 a r 线圈得电，辅助常开闭合当前，火线也可以通过其常开到前点 a r， 这时候你松开按钮开关，你会发现按钮开关断了，但是他自身辅助常开没有断，原因是什么？只要是线圈得电，他的常开就会闭合， 那火线就是利用他的常开源源不断的到线圈，就叫自锁。还有呢，这个时候呢，我们还得让时间间隔得电，时间间隔得电去计时 来时间继电器线圈划着代号 kt kt 一 时间继电器呢，就二和七接电源哈，零线火线随便接来，我们先把零线由第一个就是 a 一 连到第二就是 a 一， 再接到我们时间继电器这个七这个端子。火线的话，我们用新型接触器的线圈 a r 现在连到时间继线圈啊哈，选的是两组延时的哈，时间继电器，你看咱们试一下，合上开关，谁都不得电，当你按下开关，火线到 k m 线圈 线圈得电啊，它的常开闭合做了一个自锁，同时时间机得电，时间我们调上一点，我现在是分析二十秒吧， 合上开关按下去啊，火线到 k m 线圈，线圈的电辅助常开闭合做了自锁主触点闭合做了 c 型接法，同时时间计计时，根据我们设定时间，等它到时间之后，咱们要断心 c 角切换到它的正常接法三角形 来，到时间了哈，要切换了，切换的话，我这里是不会直接给脚心接触器去得电的，我们这里呢，加一个中间继电器， 到时间之后，我利用时间继电器的常开触点让中间继电器线圈得电。这样做的好处就在心角转换的时候多一点点。时间啊，毫秒级别吧。时间继电器啊，有两组，常开八和六，或者一和三，您选一组啊，一和三吧， 中间继电器呢，它是幺三幺四接线圈，交流的话也不分哈，哪个接火哪个接零都无所谓。这款的话我先把零线接好了，接到幺三了， 我从按钮开关头上接了条线，接到时间继电器，公共点一它对应的三啊，就常开出线嘛，接到我们中间继电器线圈幺三来，我们再合上开关哈，按下开关， k m 一 得电，新型接法，同时时间机得电，计时到达它的设定时间，我们中间继电器得电，你看它得电了，中间继电器得电呢，我们这个时候有个任务啊，要把芯断掉，断芯是这样的，你可以放里面，放里面的话它就不断时间继电器， 放外面就断时间继电器，哎，要断时间继电器会更好一点，因为时间继电器呢，已经完成他的工作了，哎，不需要他干活了。你看这个时候咱们就在他外面把我们中间继电器的长闭点夹着。 我选的是十四角的中间继电器，有四组触点啊，九和一是长闭，十和二长闭十一和三，十二和四任选一组， 比如说九和一，你常闭断掉时间继电器还要干嘛？那时间继电器线圈没有电，他常开会复位是不是？那你中间继电器也会没有电，所以中间继电器要干嘛？做自锁。所以呢，这个时候我们给中间继电器 安排一个自锁啊，刚才的话，我们选了第一组触点呢，九和一常闭，你不能选九和五了，他不在电路图的不同位置，你得选第二组了， 十和六，那我们呢，就到他线圈 ar 这个线拆出来，老铁们啊，先不到线圈 ar， 我 们加长一下这个线哈，先到九中间接九这公共点， 九对应第一二三四五，九对应第一排，一是长臂。然后我们再接到 k m 一 啊，线圈 ar 和时间间隙，线圈就刚才这两条拆出来线再接回去就可以了。 我们再从 k t 一 一这公共点出来呢，接到我们时间继电器第二组触点啊，接他的十，十是公共点嘛，我们再对应他的六常开出来嘛，接到时间继电器三，这 首先接三，这里到这会的话，再看一下咱们电路哈，下面我分析一下。按下开关， k m 一 线圈得电，它的常开闭合做自锁，它的主触点闭合新型接法，这个同时呢，时间间隙是得电的，它会开始计时， 根据我们设计时间啊，到设计时间之后，它的常开闭合 k m 一 得电， k a 一 的常闭会断，同时它的一个常开会闭合，我们从 k d 一 一这公共点上呢，接到我们 k a 一 它十这个点上哈，十作为一个公共点嘛， 好，接好它，对应它的常开点出来。六嘛，我们接到时间继电器常开的初见三 电路呢，我们再分析一下，你看，按下启动开关， km 一 得电，它的常开闭合做了个自锁，主触点闭合，做了一个心情接法，同时呢，时间间接得电，它会计时，根据咱们设定时间，等它到时间，它的常开闭合控制 k 一 得电， k 一 得电，它的长闭断，它的长闭断。哎，把咱们 km 一 断了啊。 km 一 的主触点复位，这样就没有心情接法， 同时它的辅助常开复位，同时时间继电器没有电，时间继电器常开复位啊，这回就这样了啊，再给角得电，我们这把的话，再把角形接触器画出来就可以了。角形接触器 k m r 啊，角 a 一 和 a 二通过 k a 一 的长开点让它得电就好了嘛。 k 一 的话，你前面两组触点都用过了，用第三组了，十一和七或第四组都可以哈， 十一和七。首先角形接触器的这个零线接好了，接了 a 了就火线了。那我就从它十啊这个公共点 接到第三组的公共点十一十一对应期啊，期是常开哈，接到角形接触器先前 a r 你 可以接上面 a r 也行啊， 来，接着我们 a r 这里啊，看我们这回电路，再看一下啊，按一下按钮，开关，火线到 k m e 线圈， 线圈得电，常开闭合。做了自锁，可以松开按钮，主触点闭合，做了个新型接法，同时时间既得电计时，根据设定时间，等它到时间之后，其常开闭合，这样 k a 一 得电，它的常开常闭会动作哎，它的常开闭合就做了一个自锁， 而它的常闭动作相当是时间继电器没有电了哈。 k m 一 没有电了哎，时间继没有电了 o k 一 另外一个长开，它也会闭合，对吧？它闭合的话，就咱们脚尖这些特点，你说到这会 k 了吗？我们说还不行，还可以优化一点，第一，可以把它长闭断 k 一 啊，因为 k 一 的话已经完成使命了，已经不需要它工作了，把它断了， 那你这个时候呢，还要把它一个长闭放到心这，哎，放心这干嘛呢？心角的一个互锁嘛，这样会更安全哈。还有一点，就是因为你断了这个 k a 一 啊， k 一 的长臂他会复位啊，你要是这个时候火线不小心下来了，不管是你按着开关或者说这个触点出问题了，火线下来了，那心角会同时得电，还是会短路，所以这个时候啊，我们这里的话，都可以加上一个长臂点哈。 k m 二的长臂，脚的长臂啊，这也叫做脚长臂。如果说你不想断，这 k 一 也行哈啊，一个 k 一 中间间隙也不是很贵啊，浪费电也不是很多，你不断它也行，让它长期工作着也行哈， 但是角对形一定要加一个互锁的，这样会更安全的。那我们线路又要改了，九和一这个线出来啊，改一下，先接到我们这啊，时间继线圈这，改到时间继线圈这。 刚才呢，那条红色线太短了哈，我改了一下，换了一条。现在呢，我们接到 k 二的一个长臂，这啊，新角的一个护索， 新角的护索它永远是主旋律，一定要加的啊，加好再通过其长臂出来，接到 我们这个线圈，这个线又得拆出来了啊，就到我们 k 一 线圈这， 这个线拆出来也先系过我们脚的长臂，但脚的话只有一个长臂，现在是我说没关系，通过小背包来扩展，这样的话，咱们接到这个扩展处的长臂上啊，来通过这个长臂出来， 再接到我们中间继电器的线圈，这里搞定 哦。这里的话我们还要加一个停止开关嘛，当线路需要停的时候，不管是因为出问题了，你要临时停啊，或者说要结束工作了，需要停都需要一个停止开关， 甚至有些为了保险会加个急停开关呢。停止开关 n c 乘 b 啊，我们把这两条线拆出来， 接到它长臂端子这个粗线口它头上呢？新的开关头上咱接到电源啊，新的开关接好了，大家在分析图的时候也会发现哈，这个时候这里是不是少了个长开， 因为当你把 k 一 线圈断了的话，那你要是不加个字锁给他，那 k 二就只会得一下点，所以你看，这个时候我们还得给我们 k r 啊， k m r 加一个自锁 n o 常开做自锁哈，那就从我们 k m 一 的常开啊，接到我们 k m r 的 常开上，再利用它的常开出线， 接到我们线圈 a r 大 功告成了。 这个的话，你可以检查一下有没有短路哈，其主要是零线啊，不要跟火线碰一起来，尤其 a 一 a 二这啊， a 一 零 a 一 零 a 二上端口啊， a 二下端口是火线，没问题。这个图咱们接好了，操作一下哈， 按下开关， k m 一 得电主触点闭合做心形，它的辅助常开闭合做了一个自锁，同时 k t 一 得电计时，等它到时间其常开闭合。 这个时候我们 k a 一 得电， k a 一 得电，它的一个常闭段，而它的常开常开都闭合它的常闭段，你心没电了啊，时间进没有电了， 它的一个常开闭合呢？第一个常开做了个自锁，第二个常开控制脚得的电，脚得电，它的常开， 他的长臂，他的长臂，他的一个主触点都闭合，主触点闭合就三角形接法，他这个长臂断的话，我们 k a 一 他是没有电的哦， k 一 没有电，他的 k 一 的触点都复位，但是这里复位没关系啊，我们脚哎也对新做了一个互锁啊，防止你按下开关心又得电短路这种情况，同时脚的长开给他自己做了一个自锁哈， 需要停按下停止开关啊，线圈没有电，所有触点复位。还有关于这个电路上的乐过仔怎么加？乐过仔的话你可以加这哈，老铁们加这第一种方式加这还有这个图上呢，可以加个乐过仔啊，乐过仔，咱们就一般加这 加电源出来啊，乐过仔的话，选行就按照我们额定电流的一点一倍或者整倍去选行就可以了， 您再把乐国的长臂哎放火线和放引线头上都可以啊，老铁们，这个图能够完全理解的，到现在哈，可以一二三录。关于这个图呢，大家有什么想法可以发在咱们公屏上，有没有学会啊？
