电磁铁线圈匝数计算方法

大家好，这里是电子技术实验，上期视频我们讲了线圈砸数的计算方法，其中用到了一个公式，就是砸数等于线圈外加电压，也就是输入电压乘以驱动信号最大占空比，然后除以工作的最大感应强度、磁性洁面积 和工作频率。这个公式怎么得来？今天我们做一个简单的推导。在推导这个公式之前，我们要弄明白一个定律，也就是法拉利电子感应定律。法拉利电子感应定律的内容是闭合电路的感应电动式等于 闭合电路中磁通量的变化率。驾驶就是这样一个线圈，这个线圈内部磁通量的变化量，驾驶是德塔菲经历的时间，驾驶是德塔体，那么这个变化率就是德 塔塞除以德塔提，因此该用的电动式就等于德塔飞除以德塔提。这是对于一杂线权来说的，如果有多杂线权的时候，我们知道线权是串联关系，因此电压是串联关系，所以 多加线圈的感应电动式，他应该等于 n 乘以点他分，除以点他七，这就是法拉利电子感应定律的 表达式，也就是自感电压等于这个公式。当有一个线圈外加一个电压时，线圈内部就会产生刺痛， 那么没有加电压是磁通，是零，加上电压之后啊，这个磁通量的变化从零变到最大。我们把这个磁通量啊具有一点，它法外加的电压是以脉冲的形式加到这个线圈上的，驾驶这就是一个周期，在这一部分就是线圈上所加电 电压为高电压的时候，这个时候他才会产生，而他塞的是同样的变化，这是高电瓶，这是低电瓶，正好是一个周期，而体温实际就是一个周期时间内的 高电瓶的时间，那就是周期再乘以占空比，在这里的得他体，其实他等于周期体 乘以占空比，那就等于这段时间，那因此就等于 d 除以频率啊。点它题用 d 除以频率带入到这个公式中，这个是自感电视，那么外加的电压在数值上它是等于自感电视的， 因为当外加电压是这个值的时候，加上二十四伏的话，加在这个线圈上，那么这个线圈自个的电视他也等于二十四伏，在数值上是相等的，这是他们的方向 不一样，外加电压等于自干电视，因此我们就可以得到这个式子，这个胆塔体用这个式子来代替，那这个时候这个公式就可以进行推导了，因为胆塔肥，它等于磁通密度乘以磁性洁面器， 那么把这套费用磁通密度乘以磁性洁面剂带入，我们就可以得到这样一个式子，那这时候的 n 就等于，那就等于这个公式，这样我们就把这个公式啊推导出来了。今天的视频就到这里，感谢大家的收看，再见！

大家好，跟我一起学电工环形铁芯，线圈内径十厘米，外径十五厘米，铁芯是铸钢的， 瓷砖中有一个空气间隙，长度是零点二厘米。问线圈电流是 e， 安排的时候要得到零点九特斯拉的磁感强度。线圈得多少长？ 我们还是用磁通式这个公式来计算。这个式子啊，是磁路均匀的情况下，他是这样，如果磁路是由几段不同的材料或者不同的长度和洁面爱的组成的，就得这样计算。 这时总的磁通式就是几段加起来有几段就加几段。我们现在的磁路主要部分是柱缸，有一小段是空气，所以就是两 两段，这部分是柱缸的磁场强度和磁路长度，这部分是这段空气间隙的。 先求出此路总的平均长度 l 就这个铁心中心部分的周长，他是三十九点二厘米。 题目实际长度 l 一，得把这个空气间隙长度剪掉，是三十九厘米。 柱钢部分的磁场强度 h 一，通过这个表查到这条绿色的是柱钢，磁感强度是零点九特斯拉石，磁场强度是五百安绵米，所以铁芯部分的磁通是是一百九十五安。 空气间积这部分的磁场强度 h 零。我们直接用这个公式求得，因为我们知道空气的次导率是四拍乘以十的负七， 结果是七点二乘以十的五次方安赔，每米这部分的磁路长度只有零点二厘米，所以他磁通式就是一千四百四十安赔。 总的磁动式就是这两步相加，等于一千六百三十五安赔，电流是一安赔，所以咋数就是一千六百三十五。 看得出磁炉中如果有空气间隙，它的磁组就会很大，磁通势差不多都用在它上面。本期视频就到这里，谢谢观看，朋友们，再见！

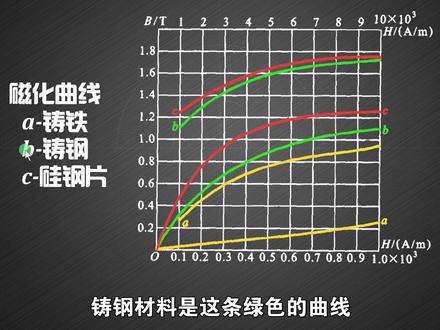

大家好，跟我一起学电工，有一个线圈咋说是一千铁芯，材质是铸钢的，横截面积是二十平方厘米， 磁炉的平均长度是五十厘米。问，如果想产生零点零零二尾巴的磁通线圈，得通过多大的直流电流？这里我们知道了磁通和横接面积，所以可以用这个公式求出磁感强度。壁 把数字带入，结果是一特斯拉，然后我们在磁化曲线上就可以查出来磁场强度， 珠光材料是这条绿色的曲线 b 等于一的时候，磁场强度 h 约等于七百啊。 安陪每米。知道了磁场强度，我们就可以用安陪环路定律这个公式求出需要的电流了，带入数值，结果是零点三五安陪， 也就是这个线圈通过零点三五安排的直流电流，可以展示零点零零二微薄的刺痛。本期视频就到这里，谢谢观看，朋友们，再见！

大家好，这里是电子技术实验，今天我们讲一下逆变器前机升压的高频变压器线圈扎术的 设计计算，要想计算一个高频变压器的初次及线圈杂术，我们必须知道这个高频变压器的工作环境，也就是工作条件。高频逆变器前机生压呀，往往采用六安结构， 单结构的初级线圈是双绕组的，刺激是高压输出端，我们按正旋波的这个声压变压器来设计的话，那么他输出的电压一般是四百伏左右， 初期有十二伏输入的，也有二十四伏输入的，我按二十四伏推动开关管的驱动信号的频率提前要设定好啊，一天用几次新的工作频率相对要高一些，但是频率过高的话，开关管 的损耗会加大，所以频率也不可设置的过高，我们按工作频率为四十千赫兹，所以这个工作频率占空比我们按零点四八来计算。还有一个就是磁感应强度达到什么样的程度，磁感应强度越大越容易发生磁饱和， 天象体磁性的饱和次感应强度是在零点四到零点五，他死了，我们让磁性做的最大次感应强度不能达到饱和，因此在这里我们把他的工作 此感应强度最大，我设定为零点三七。对于开关电源，为了保证安全，一般选的更低啊，比如说零点二到零点二五都可以，由于是逆变器，我们这个地方啊选取啊零点三，他说我们让此心的最大四个 感应强度为零点三。特斯拉还有一个参数我们需要计算的测量的就是这个磁芯的洁面剂，磁芯洁面剂的计算呢，我们需要测量这个磁芯的直径，测量一下磁芯直径， 磁性直径是一点四八厘米，一点四八厘米是他的直径。我们计算的磁性结面积啊，是算的圆的面积，因此是一点四八除以二，这是半径的平方乘以一排。我们直接在这里计算一下，归零，一点四八除以二 等于零点七四乘以零点七四乘八点一四等于一点七一九，一点七一九，我们看一点七二，一点七二， 单位是平方厘米，我们需要转化成平方米，所以在城里设的负四次方平方米工作条件呢？就是这个条件，我们设计的变压器的磁芯，也就是这个 计算方法。加数等于输入电压乘以占空比，再除以工作的最大的强度乘以磁性洁面积，再乘以频率。这个公式的推导过程啊，在这里不讲了啊，如果要是讲的话，时间比较长，我们直接代入到计算公式中。 如果需要这个公式的推导过程，也可以在评论区留言，我根据大家的需要，我会专门再做一期视频。输入的电压是二十四伏，占空比是零点四八， 工作的最大测量强度是零点三，特斯拉洁面积是一点七二乘以十的负次测频率是四 乘以十的四次方。我们计算器计算一下，先算一下分子，零点四八等于一，一点五二，一点五二，再算分子归零，这是个负四次方，这是个正四次方，他俩可以去掉，然后 好结算，零点三乘以一点七二乘以四等于二点零六四啊，分子上没有了，我们结算一下啊，归零一，一 点五二除以二点零六四等于五点五八，一三九五三四八，五点五八，咋数是不能 有小数的，所以取六张这个变压器初级的张数就知道了，就是这一半是六张，那么这一半也是六张。下边我们算一下，此机如果要是输出四百伏的话，此机需要缠绕几张。这个根据 砸数比喻电压比成正比，可以计算数的是二十四伏，他对应的砸数是六，砸输出的是四百伏，他对应的砸数的是 n n 三吧，他就等于四百乘以六除以二十四。这个比较简 啊，口算都可以算出来，六和二十四约约去这个四四百除以四等于一百，那么四级杂数就是一百杂，这样这个变压器除刺激的杂数就计算出来了。好，这是对于这样一个比较小的前样题词型的计算方法 啊。如果要是使用的是非晶磁芯的话，和天然体磁芯的区别主要在两点，第一，频率不一样，非晶磁芯他的工作频率一般是要 小于二十千赫的。第二个，飞行磁芯的磁感应强度，他的最大值啊，我们可以设置比较高，飞行的 最大饱和自感应强度是一点四五到一点五五，他死了，所以他的工作时的最大自感应强度啊， 我们可以设置到伊特斯拉非精磁芯，要注意这两点的不同，我们选取的工作频率不能超过二十千克，那么最大的次感应强度我们选取伊特斯拉就可以，如果你想更安全的话，我们选零点八特斯拉也可以。好，今天的关于 逆变器前机高频升压的变压器线圈杂术的设计计算，我们就讲到这里，感谢大家的收看，再见！

大家好，这里是电子技术实验，我们看到的这个电路啊，是推弯升压的电路，他一般应用在低压升高压的逆变器电路中。之前我讲过了逆变器前期生压的 变压器的线圈杂术的计算，当时讲的是天然气磁芯的，我现在手里拿的这是一个五零的飞行磁芯，它的尺寸呢在这显示，今天我们就来计算一下， 如果是用非精刺心的话，那么他的初级杂数和刺激杂数的计算，我们必须是进行一个预设 啊，比如说所加的电压，准备用多高的电压工作的频率，这都是需要提前预设的。所谓逆变器的前提升压部分都是按照比较高的占空比，一般我们就按照这个驱动芯片输出的最大占空比来计算。一 用这些预设的参数，我们计算一下非精磁型的初级杂数和刺激杂数，此级杂数啊，他的多少决定了输出电压的高低，所以我们仍然要预设。如果是达到嗯，正宣播的 逆变高压的话，我们应该是把输出电压设置为三百八十伏。修正波逆变器的话，我们把后机输出的电压啊设定为 二百七到三百，我们按照正选玻璃边起预设一下这个水晶刺心的工作条件。首先我们按照输入电压，比如说 vcc 是按照十二伏来考虑，我们把频率设定为 十八 k， 也就是十八铅和掌控笔杆最大也就是百分之四十八，输出的电压是按三百八十伏的话，比零等于三百八。 那么在这样一个预设条件下，我们就可以计算初级限权的砸数和刺激限权砸数。首先我们算一下初级限权的砸数计算的方法有这样一个基本公式，那就是 u， 这是输入的电压乘以灯塔梯，哎，也就是呃，这个长管导通，这个时间他等于 n b s， 也就是这个磁芯的磁感应强度啊，也叫磁通密度，这是磁芯的洁面剂，磁芯的洁面剂啊，可以通过上面的参数计算出来，所以这个 s 是一致的。一般非晶磁芯的磁感应强度去一就可以，非晶磁芯的 此杆强度可以高达一点四到一点五，所以我们按照一区的话，还是留有一定的余量。根据这个基本公式，我们可以计算一下咋数就等于有 i 乘以得塌体除以 bs。 在这个式子中，得塌体就相当于这一个，这一个宽脉冲凹电平时的事件，那就相当于周期体乘以占空比就等于得塌体，所以这个得塌体啊，就是周期乘以占空比， 这个 b 啊，我们保持不变。 x 就是这个水晶的洁面剂，这个洁面剂等于外直径减去内直径，然后再除以二，就等于这个宽度，这个宽度再乘以这个厚度的厚度是二十，所以这个洁面剂我们可以用 外直径减去内直径除以二，再乘以厚度，厚度用 h 表示。 ui 等于十二，我们把 f 拉拉在下边，所以这个地方就是零点四八了，比我们按一去的话，大的减小的就是五十，减去三十二，再除以二等于九九，在 乘以二十，那就是一百八十平方毫米，可以写成一点八乘以十的负四次方平方米，这个频率啊，刚才放在下面了，当时区啊，十八 k， 那就是一点八乘以十的四次方 就十八千赫兹。好，然后我们计算一下这个数值，首先算一下分值归零，一二乘以零点四八等于五点七六。啊，分值是五点七六，我们再算一下分母，这个这两个消掉了， 一点八乘一点八，这很简单，零一点八乘一点八等于三点二四，三点二四，然后用五点七六除以三点二四，五点七六除以 三点二四等于一点七七，一点七八，一点七八，我们约等于两张，也就是说这个水晶磁芯呢？我们使用十二伏供电的话，那么初级 杂数是，这是个两闸，这个也自然就是两闸，也就是二加二四季。如果使用全桥整流的话，两闸是十二伏，那么每闸负数就是十二，除以闸数二一，闸负数是零。只要知道了每闸负数，我们用三百八十伏除以每闸负数就可以算出来四集的闸数。 三八零除以六等于六，三点三六，三点三六十四，咋，那这样我们这个非精磁心的四级的咋数也就算出来了，是六十四咋？好，今天的视频就到这里，感谢大家的收看，再见。

啊，大家好，我是家长为黄哥，有很多网友向我咨询说家里面有这种废旧的报废的环形变压器，自己想拿来进行一下 diy， 但是不知道这个参数应该怎样的进行选择， 那么这位网友的意思呢，就是说不知道出去找主找多少杂合适，再就是这个变压器他的功率大概是多少？其实这些参数啊，和这个变压器齿芯的材质与他的导致效率啊是密切相关的， 但是作为我们 diy 来讲的话呢，只需要做一下简单的股上啊，也是可以的。嗯，下面呢我们就把这些股上的公式啊给大家分享一下。 我首先来说一下这个变压器的功率啊，这个变压器功率的参数就是 p 啊，等于一点三倍的 s， 然后括号的平方，那么这个 s 指的是洁面积啊， s 是洁面积， 是指这个磁性的洁面结，也就是把这个磁性从这里剖开啊，这个地方的洁面积，所以它的这个洁面结啊，也是有个计算公式的啊，那么这个 s 就等于这个变压器的外圆， 然后剪切这个变压器的这个内源。 我们刚才说的这个内圆和外圆啊，指的是它的直径啊，指的是直径，然后除以二，然后再 乘以这个变压器的高度，也就是这个啊，就是这一部分啊，就是这个厚度啊，我们称为高度啊，用变压器这样放着嘛，对吧，所以说这个成为它的高度啊，就是这个尺寸 啊，单位是平放啊，这就是它的洁面积，我们来量一下啊，这个变压器啊，看一下它的洁面积是多少， 我们在测量的时候一定要测量这个齿芯的外沿啊，因为我这个变压器的它外围有气泡线啊，所以测量的不是非常的准确啊，只是大致的 测量一下，我看一下大概有八点五，对吧？差不多八点五啊，八点五厘米，所以说这个外圆是 八点五厘米，我们再测一下内圆，内圆的话大概是三点三点五啊，内圆有三点五， 所以说这个就等于八点五，减去三点五除以二，我们来看一下这个高度是多少高度五厘米啊，乘以五啊，那么这个算出来后就是它的洁面积啊， 那我们算出这个洁面积以后，我们就知道这个变压器的功率了，一点三乘以这个洁面积，然后平放啊，就是这个功率，我们等一会啊，来进行聚散， 我们再来看一下这个美孚的闸数，这个是我们 di 外的一个非常重要的一个参数啊，就说这个细胞线围绕着这个尺寸绕几圈才能够得到一伏的电压啊，这个是非常非常关键的一个参数， 那么这个美孚的砸数他的公式啊是四十五除以这个磁性的，就是除以这个铁性的洁面积啊，除以 s 啊，我们现在把这个洁面积啊给他算出来啊，看一下是多少， 那么就等于十二点五平方厘米啊，就它的截面积是十二点五平方厘米，我们再得出这个每一幅所需要的杂数，也就是四十五除以 十二点五等于多少呢？那就等于三点六闸啊，意思就是说把这个起跑线围绕到这个齿芯绕三点六圈，那么得到一伏的电压， 那么我知道这些参数以后，我们再来算这个变压器它的功率是多少，就非常的简单了啊， p 就等于一点三乘以十二点五 啊，这个需要用手机来算一下啊，一点三乘以一十二点五等于他的平方，就是再乘 一十六点二五 等于两百六十四瓦， 也就是我这个环形变压器的齿径啊，它的最大功率可以做到两百六十四瓦啊，当然这只是一个裹上啊， 也就是这个黄金变压器，它的功率两百瓦啊，应该是没有任何问题的。那么通过这些公式的计算啊，我们现在就已经知道了，每一伏电压需要三点六盏， 那么他的功率就是两百瓦，应该是没有问题的。那么这个时候我们再来计算他的初级绕组需要多少杂数的话，我们就非常的简单了，首先我们知道啊， 数据绕组他的电压是多少伏呢？二百二十伏，那么他每一伏所需要的闸数是多少呢？三点六闸，所以二百二十伏乘以三点六，这个就是他的初级绕组的闸数，我们来算一下啊，看一下这个 闸数是多少？二百二十伏乘以三点六等于七百九十二闸， 也就是这个反应变压器他初级着主的闸数就是七百九十二闸。我们知道这些参数以后，再来进行 改装，也就是 diy 这个环形变压器啊，就变得非常的简单和轻松。大家也可能会问啊， 你这刚才说的是初级扰阻啊，需要七百九十二闸，那么他的刺激扰阻是多少闸呢？那这个就根据你的刺激扰阻的这个电压来进行区分了，对吧？如果说你把它做成一个十八伏的变压器，那么就是 十八伏乘以三点六啊，这个就是刺激绕组十八伏的杂数，如果你把这个刺激绕组做成二十四伏，那么也就是二十四乘以三点六啊，就非常的简单。 这个就是大家可能会说啊，这个电流是多少呢？因为这个变压器啊，初级绕组的功率和四级绕组他的功率大概是相等的，那么我们知道这个功率，知道的 电压，我们来计算他的电流，是不是就非常非常的简单呢？比如说我这个变压器啊，我们看一下他的初级导组啊，有三根线啊， 其实这两根线是二百二十伏，也就是它的初级绕组的闸数，它中间有一个抽头， 这个初学招主他的杂数是七百九十二杂，对吧？那么在这个七百九十二杂的中间，也就是在他的三百九十六杂这个地方啊，做一个中间抽头， 也就是把这个出去绕组啊，大家简单的画一下啊，有这是个出去绕组啊，我在这个位置做一个臭头出来，然后再继续绕， 也就是这两单是七百九十二闸，那么中间这个车头到任意两边，他的闸数是三百九十六闸。那么这样做有个什么好处呢？就是 当我这两单输入二百二十伏的电压的时候，那么这两单的电压是多少伏呢？就是一百一十伏， 相同的道理啊，这两单电压他也是一百一十伏，所以说我经常用这个变压器的这两个绕组啊，来维修进口的这种开关电源啊，因为进口开关电源呢，他的供电就是一百一十伏，对吧？所以说用这种变压器啊，非常的方便。 那么这期的视频呢，就到这里啊，希望对一些促销者和一些电子爱好者啊有所帮助，我们下期视频再见。拜拜。

我们来看一看，在一节电池的情况下，线圈杂数为二十杂的时候，它吸引区别针的数量是多少？ 我们能看到它吸起来了三个区别针，我们再试一次， 这次洗起来了两个，第三次， 第三次还是两个，我们要进行三次实验来减少实验误差。接下来我们来试 试一试，当两节电池线圈加数依然是二十加的时候，它的吸引力又如何呢？ 第一次吸引三个区别针，再来一次，第二次依然是三个区别针，第三次 吸引了五个区别针，记得要做实验记录啊。接下来我们用一节电池，当线圈扎数为四十五，扎的时候，看一看吸引的区别针数量又是如何 进行第一次实验， 第一次实验吸引的数量为四个，第二次实验 第二次吸引的数量是三个，第三次实验 第三次信的数量也是三个。接下来分析实验数据，比较实验一和实验二，当线圈加数一定时，通过电磁铁的电流越大，电磁铁的磁性越强。 比较实验一和实验三，当电流大小一定时，电磁铁的导电线圈杂数越多，电磁铁的磁性越强。

我们来看一看，在一节电池的情况下，线圈杂数为二十杂的时候，它吸引区别针的数量是多少？ 我们能看到他吸起来了三个区别针，我们再试一次， 这次吸起来了两个，第三次， 第三次还是两个，我们要进行三次实验来减少实验误差。接下来我们来试 试一试，当两节电池线圈加数依然是二十加的时候，他的吸引力又如何呢？ 第一次吸引三个区别针，再来一次，第二次依然是三个区别针，第三次 吸引了五个区别针，记得要做实验记录啊。接下来我们用一节电池，当线圈扎数为四十五，扎的时候，看一看吸引的区别针数量又是如何 进行第一次实验， 第一次实验吸引的数量为四个，第二次实验 第二次吸引的数量是三个，第三次实验 第三次性的数量也是三个。接下来分析实验数据，比较实验一和实验二，当线圈加数一定时，通过电磁铁的电流越大，电磁铁的磁性越强。 比较实验一和实验三，当电流大小一定时，电磁铁的导电线圈杂数越多，电磁铁的磁性越强。

电磁铁的磁性强弱与线圈扎数的关系？先用十扎的电磁铁吸起回形针，重复实验两次并记录实验结果。十扎的电磁铁三次分别吸起回形针两个， 换用二十扎的线圈。二十扎的电磁铁分别吸起回形针四个， 三个、 四个，换用三十扎的线圈继续实验。电磁铁不能长时间连接电池，以免电池耗电太多，影响实验的公平。三十扎的电磁铁 分别吸起回形针五个、 六个、 六个。实验总结，其他条件相同时，线圈的扎数越多，电磁铁的磁性越强。

大家好，今天我们继续以这一个高频变压器为例， 来讲一下如何测算出这个变压器上割绕足的咋数。这个变压器我们在上一期视频中已经讲了绕足的识别和绕足同名端的识别。 这个变压器一共有三个绕组，他的原理图是这样的，一共是三个绕组啊，如何测算出每一个绕组的咋数呢？为了测算 绕住的杂数，我们首先呢，在这个变压器的缝隙内缠绕一定杂数的 线圈，至于缠绕多少扎，要根据这个缝隙的大小来决定，缝隙大的情况下，缠绕的扎数越多，我们测量的误差可能会越小。已经缠好了这个线圈， 一共缠了十张啊，一二三四五六七八九，再加上这一个十 一共十张。如何测量或者是如何测算这个线圈的杂数呢？我们需要使用这个 电感的测量仪器补充的这个线圈啊，我在这个原理图上也画出来， 他一共是十字。然后下面呢，我们用电桥来测出补充的线圈的电杆量，我们为了测量这个线圈，加定这个线圈就是一线圈啊，就这个线圈， 我们也要擦出他的电杆链，打开电枪，调整车辆的电残术为电杆。 我们首先测量缠绕的这一个补充线圈的杂数，二六零，也就是二十二百五十九点九啊，我们按二百六十为恒 来记录，补充的是二百六十微恒。然后我们再测量这个第一个绕组的 电杆量。好，第一个说做的电杆量是五千一百一十六为横，也就是五点一一六号横，我们都按这个数据来记录，五一一六为横 啊，都以为很为单位啊。羊计算杂事的这个线圈啊，他的电杆量也测出来了，我们家庭 这个线圈的扎数为肮脏，计算方法要遵循一定的原理。什么原理呢？就是 同一个磁心，他的线圈的杂数的平方跟他的电感量是成正比的，或者说电感量 的大小，在同一线圈中，同一次性的线圈中，电感量的大小 并线圈的杂数的平方成正比。那么依据这一个理论，我们就可以列一个 嗯，正比例的公式。这个线圈的电杆量是五一一六补充的，线圈的电杆量为二百六十，那么他们的笔应该和他们的杂数的，他的杂数是，嗯，他的杂数是十， 杂数的平方成正比，平方成正比，那这样我们计算这个尺子中的，嗯，就可以计算出这个 现成的。咱说好，我可以快速的计算一下， n 清房就等于 五一一六乘以十的平方，那就是一百，然后再除以二百六十。下面呢，我们用计算器来算一下，用手机计算器来计算一下， 五千一百一十六乘一百，那这个就不用算了。五一一六零零，除以二六零 零零，除以二六零，等于一九六七点六九，他是 n 的平方，我们把这个数值写下来， 等于一九六七点六九，开平方啊，嗯嗯，就等于一九六七点六九。用计算器啊开平方来算一下， 一九六七点六九，等于四十四点三 四十四点三三五还是三六，那作为咋数来说，只能去整数，所以 应该就等于，这是个越等，应该就等于四十四加，这就是对高频变压器绕组的咋数的这个测算方法，其他绕组啊，也可以使用同样的 方法来进行，打算在补充绕足使用的时候和先进的粗细大小是没有关系的，因为我们知道电杆的大小啊， 对于一个变压器来说，这个杂数会影响他的电感量，他的粗细是不会影响电感量的啊，所以你补充的这个线如果缝隙比较小，我们可以使用比较细的 这个道歉，或者是缠手交手的杂数，如果没有空隙的话，那这个方法啊是使用不成的啊。本期视频呢就到这里，感谢大家的收看。

变压器的扎数是怎么计算的呢？今天就来教给大家第二种方法，更加的简单易学。我们先来复习一下之前学习的一个美服扎数计算公式啊，有朋友说太过复杂了，今天讲的呢就是非常简单的一个公式，这是上一堂课啊， 给大家设定了一个值，我们得到的洁面值是十点九，铁心取值是一万六千高斯。最后套入公式啊，得到的结果是二点五八，取值呢，我们取的是二点六的美芙扎素，现在我们就把这两个值哈， 把它带入到新的公司里面去算，看看结果是不是还是等于二点五八。我们先来看一下新的公司， 四十五万除以一个铁心洁面剂和铁心高湿纸，这个四十五万呢，它是一个 k 值啊，有大量经验得出来的一个系数，大家把它当长处用就行了。然后铁心洁面积和高湿 之内，我们这里啊就是这两个，我们把它带入来算一下，四十五万除以铁心的洁面纸，再除以一个一万六的高丝值， 大家看一下这个结果是不是等于二点五八，证明这个公司得出来的结果啊，跟之前公司得出来的结果基本上是一致的，那么就说明这个公司是可以用的，而且更加的简单快捷，大家学会了吗？记得点赞收藏，我是老郭，有问题跟我说。

大家好，这里是电子技术实验上一期视频呢，我们把这个变压器呃线圈全部拆了，今天呢我们开始计算重新缠绕这个变压器呃割绕足的杂术。先查看一下 这个原始数据的主绕组，主绕组的线圈砸数是二十八砸，如果按照这个二十八砸的话，这个计算是非常容易的。今天我们脱离原数据来进行计算。我们看一下这个半桥电源的 电路结构，为了设计输出电压为二十四伏的直流电压所加的电压我们知道是二百二十伏的，经过整流滤波之后是三百一十伏的， 因此这一个电容上边的电压应该是一百五十五伏，因此主绕组上边所讲的电压是电源电压的一半。在 计算他的主要做线圈加速的时候，我们必须得建立几个基础数据，输入电压我们就知道了。按一百五十五伏计算，半桥的开关电源频率啊，一般是在二十七千赫兹，他稳定工作时的占空比大约是在零点二二 五这个范围内，我们把占空笔啊选取的小一些，对这个高频变压器的压力会小一些。假设我们选零点二二五，这一个占空笔是新的 最大磁通密度，也就是磁感应强度，一般我们选零点二或零点二五，我们选零点二五 这个值。下面我们就开始计算主绕组的线圈扎数。主绕组线圈的扎数啊， n 等于 ot 除以 bs。 这个题就是导通时间，导通时间 用占空比除以频率得到，然后是 b 乘以 s， 把相关数据代入 一百五十五乘以零点二二五，频率是二十七千，和我们二十七乘以十的三次比是磁通密度，按零点勒五啊，磁性洁面剂是需要测量的， 好，下面我们测量一下，磁性洁面器应该提前测量好，我们直接测量一下磁性的直径不到一点五，直径不到一点五厘米，来看这边的，我们看到八这个位置还是，那应该是一点四八，我们按一点四八来计算一下这一个磁性的洁面器， 一点四八，这是个厘米除以二平方，再乘以三点一四，我们算一 见面去。一点四八除以二等于零点七四乘以零点七四乘以三点一四等于一点七一九四六四， 一点七一九，我们看一点七二，一点七二平方厘米，所以他可以写成一点七二乘以十的负四次方 平方米。好，下边呢，我们就是计算这一个猪肉组的咋数减算分子归零一五五乘以零点二二五等于三，四点八七五 来算，下边归零二七乘以零点二五乘一点七二等于一，一点六一乘以零点一等于一点一六一。 分母计算是一点一六一，算一下咋数归零三四点八七五除以一点一六一等于三零点零三八三，零点零三，我们按三十三， 这个变压器的十级主要组咋数是二十八，咋，这个主要组的咋数的越多越不容易出现次饱和，主要组完三十咋，然后开始计算一下 四级的一半砸数是多少，那这个时候啊，我们就得倒过来计算了，输出是二十四伏，这一部分是一个八个电路，这地方要输出二十四伏占空比，我们刚才是按零点二二五计算的，由于两个线圈 整流，整流之后，这个地方的波形就变成了占空比，为零点二二五乘以二的 频率，增加一百的防火信号，所以这个地方呢，输入信号占空比就变成了零点四五。根据八颗电路，输入电压等于输出电压除以占空比，我们可以计算出输入电压应该等于二十四伏， 二十四伏除以零点四五，这个占空比好，我们算一下，归零二四除以零点四五等于五三点三五三三三，这个地方的电压必须达到五十三点三伏，二级管场的压价是 零点七伏的话，半个绕足的电压是五十四伏，也就是我们加上零点七伏，线路如果有损耗的话，这个地方还要再加上一伏，我让这个地方的输出电压 加到五十五伏，打一伏的损耗按五十五伏输出，那么这边的这一根绕柱也是五十五伏，这时候我们就可以算扎比了。初级线圈的扎数假设是按一，他是三十扎，刺激的一半的扎数假设是按二， 根据电压比，跟咋比成正比，跟一比上二二等于一百五十五除以五十五，根据这个关系我们就可以算出来等于 三十除以 n 二，因此 n 二就等于五十五乘以三十除以 一百五十五。我们算一下，归零五五乘以三零除以一五五等于一零点六四五一六一二九零三。好，我们看是十点六，那十点六的话，我们按 十一扎，这个地方是十一扎，这个也是十一扎，辅助供电老祖原来是五加五的，我们仍然按五加五就可以，那这样这个变压器我们通过计算了可以得出他的杂数是 这样的，这是刺激输出的，这是十一扎，这是十一扎主要作案，三十扎辅助供电，按五加五变压器 先进的选择，那是根据他的载流量来决定的，由于这个半桥开关电源他的功率啊是按二百瓦设计的，因此他的主轴轴 任何人利用原有线圈就是这样的，线圈直径零点六，这个保持不变，最主要就是考虑一下刺激的线圈，刺激输出的功率，二百瓦电压是二十四伏，那么这个线圈中的电流大约就是八万， 根据载流量四到八，每平方毫米选用一平方毫米到一点五平方毫米，那么断桥开关电源变压器，他的杂碎以及他的仙境的 设计计算，今天呢就到这里，有哪些地方不理解的可以在评论区留言，感谢大家的收看，再见！

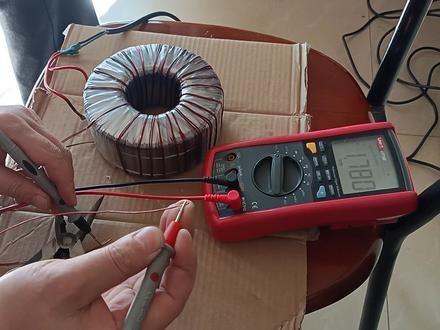

大家好，我是五一家电维修，今天我们来绕制这个变压器，绕制这个变压器需要用到的啊，铜线有，这是零点八三的啊，他这个细的，这个就是零点八三的，这是一的， 他这个粗的就是一定老的 用到的绑扎带。好，现在我先把它这个外边这个这一层给它包扎起来，大致估计一下需要多长的这个胶带， 这是透明的绝缘胶带 不够，然后接一下， 这不影响哈。 that's a great idea。 检查一下有没有初级铜线露出的地方，没有。好，现在来确定 刺激挽多少圈，现在在上边缠上几圈铜线，这是从上边 接下来的这个铝线，一二三四五圈，然后通电，通电，测量一下他的电压， 这出刺激输出的电压有多少？这是前面他的输出出的交流电压， 一会我们要计算他的啊线圈扎数和他的输出电压。充电测量一下，测量一下这个 输出的电压有多少伏，带他稳定一下。好，三点二伏。现在来计算一下电压器啊，这个初级的渣速与电压比，等于刺激的渣速与电压比，这样计算的哈，三点 二 x 等于二百二十伏，乘以五幺幺零零，除以三点二，他等于啊，初级的闸数他有 三百四十三点七五，那我们取整数，他等于三百四十四。找好，现在来计算六十一符，他就等于三四四， 二百二十伏，等于电压六十一伏。这 x 现在来 算一下，九十五圈啊，九十五圈，我用 t 表示圈 好，十四伏的要多少？二十一点八九，我取整数，他就等于二十二圈啊， 那我们就得出六十一伏的要绕九十五圈，十四伏的要绕二十二圈 啊，六十一伏的是双线并绕的，用一的铜线两根并绕的，这是零点八三的啊，单线。 好，现在就根据这个数据来绕制电压器。 好，在绕字之前先大致测量一下他这个绕一圈有多少厘米，这样一圈 需要二十点五厘米左右，就给他算二十一厘米吗？然后我这个一圈的话三十三厘米，我们通过这样计算一下， 在这上边绕多少闸，在这边上边绕多少闸，这样计算之后我们可以得出啊，要绕多少圈铜线，这样就不会 浪费了，不然造成铜线浪费。那你知道的，这铜线很贵啊，二十一乘以二十二 啊，等于四百六十二，然后除以三十三， 那等于十四圈，那我在这上面绕十四圈就可以了哈，本来我是专门有绕制这个变压器的这个模具的，哎呀，这要什么找不到什么， 结果我临时做了一个这个线圈呢，是这个双十四伏的啊，我先绕这个双十四伏的红黑红这个 线圈的啊，就在他原来这个位置，在他这个位置上给他绕制，我们先不用管他，先把它排列整齐，就可以用透明胶布把它粘到这上边，在这个位置啊， 不要让他打结这个圆心，我们要做到均匀分配。有充电的地方，给他整理一下，数一下有多少圈了，二十二圈在这里 要来接这边的啊，把这边一会给他整理一下。好，接下来测量一下他的电压是不是十四伏，给他 刮一下，电压过高损坏少。一伏两伏没有问题，但不能过多，过多了就麻烦了。测量一下他的电压有多少，这是交流的啊， 注意不要动着这一边了， 有十三点二四伏，再绕一圈吧，再给他增加一圈。 好，现在来测量一下他有多少伏，有十三点九九伏，可以了，不能再加线圈了，再加的话他电压高了十四伏 左右了，不能再加了啊，可以了，就在这里了。好，然后把这两个线圈他的头给他串联， 这是彝族，要与这个串接一会，这是地线，先给他做一个记号，先暂时把它拧在一起，一会来慢慢的接线， 先不用管他。好，实际数一下有多少圈，实际上要二十四圈才够啊，可能有一点出入。好，这个就是实际的，刚刚那个要重新计算一下 他因为可能有误差，那说明这个初级他是三百 七十七。打好，再来计算一下这个六十一伏的要多少，这个实际上要绕一百零四圈， 要绕一百零四圈才是六十一伏啊。好，把这个十四伏的单呢单电压的就在这上边 这些空隙里面绕二十四圈就可以，还是戴上手套。 好，现在来测量一下这个这个有多少伏，十三点五伏也可以了，在这 出现，上面套上拿管，套上拿管之后把这个外边这这个给他包扎，这是成仙绝缘啊。 好，还要绕制一个十四伏的。好，今天的视频就给大家分享到这里，谢谢大家观看，再见，明天我们继续。
