cad怎么批量导入坐标点和注释

讲一下如何将带高层的坐标点导入到 cad 中，我们在后面的空列输入一个英文的逗号，在下一个空列输入 p o， i n， t 小 写的，然后输入一个空格，这个空格不能少，摁一下。回车之后我们把这两列下拉填充， 我们通过公式将抛映它以及坐标连接起来，每个 x， y， z 中间我们要用逗号分割，我们输入等于抛映的啊。先连接 x， 这里要注意 cad 中 x 坐标为七位， y 坐标为六位或者八位啊，需要跟技师调换一下， x 按的逗号按的 y， 然后按的逗号按的高层。这里我们可以看到每一个坐标中间都有逗号相隔，我们直接下拉填充。右键复制， 打开 cad 之后，我们在命令栏右键粘贴，然后我们这里如果你没有找到的话，你就双击鼠标，滑轮就会跳过来。在使用工具点样式中，我们可以去改点的样式和大小，不然的话可能会看不见。那么我们如何把高层标注出来呢？我们打开原来的 excel， 我 们再找一个 control 单元格，输入英文状态下的减号， t e， x t， 也就是文本的英文。这里输入完之后，在减号前面按一下双引号那个按键，这样他就不会被识别为公式了。后面再加一个空格，按一下回车 我们继续下拉填充啊。再后一个空格输入我们标注的字号和旋转角度两个数字，比方说你可以输入十，这就他的字号空格后面输入一个零，就是他的旋转角度，这两个数值前后和中间都有空格的。 之后呢，复制继续啊，把它连接起来用来标注。首先呢我们就是等于 text， 按这里我们标注的位置也就是 x y， 所以 说我们需要把 x y 连接起来，那 x x y 中间有道号，按到 y 这里就是它标注的位置， 再连接我们的字号和旋转之后呢，你想标注什么你就连接什么，比方说你想标注它的点号，你就点它的序号，这里我们可以看到我们 x y 的 坐标。想要标注的高程 z， 我们继续下拉填充，右键复制，再打开你刚才的 cad， 我 们继续命令栏右键粘贴。啊，这里我们可以看到它的高层就标注出来了，包括它也有一个很小的点，与我们刚才导入的点是重叠的。

今天我们来学习如何用坐标点在 cad 里面画图，画矩形，画线，好，我们还是打开一个表格，然后我们不借助插件，只用表格， 然后他这个公式已经全部在里面，然后这个公式你们可以自己拿去用，也可以自己根据自己的工作，然后去调整他。首先他这下面有三个功能，画点和标注文字，第二个画圆，第三个画矩形。我们先来看第一部分 画点和标注文字，这个就比较简单，然后他这前面是他的坐标，高层格式，画点、画线，这都有。 然后我们先来看第一个画点，然后我们选中这整个这一列，然后右键鼠标复制回到 cad， 在密码， 你点击一下右键鼠标粘贴，然后这个时候我们看到他这个点已经画好了。第二步我们需要对这个点进行连线，然后我们选这个画多段线这一面，然后右键鼠标复制回到 cd， 在命令栏点击一下右键鼠标粘贴 好空格，结束命令，然后这个时候所有的点就通过一条线把它连起来了， 我们再回到这个表里面，然后我们需要在这些点进行一个编号，也就是给他标记一个点号，我们选中这个标点号这一列，然后右键鼠标复制 回到 cad 里面，在密栏点击一下右键鼠标粘贴 好。这个时候我们看到 so 所有的点中间都有数字，也就是一个编号。我们在的这个表里面，我们需要对每个点进行一个高层的标注，我们选中 标高层这一列，右键鼠标复制回到 cd， 在密栏点击一下右键鼠标粘贴 好。现在已经高层全部标完了，我们看到这个二十二点六七六，这个就是的 每个点都有啊，我们右键鼠标把这个点和高程全部给他删掉， 选择类似对象给他全部删掉，他后面还提供了一个标点号和高层，什么意思呢？就是点号和高层同时赶到 复制里面，然后我们选中它，右键复制回到 cad， 在命令栏点击一下右键鼠标粘贴 好。这个时候我们看到所有的点和高程同时展进来了这个括号里面的就是他的点号，这个后面的这个括号里面他就是他的高程。好，这是他的第一部分功能，我们先把它放在边上，再回到里面介绍第二部分功能， 画圆，他这里面提供的画半径，画直径，然后我们先来画圆，显示直接画圆，右键鼠标复制回到 c、 a、 d 命令栏，点击一下右键鼠标粘贴 好。我们看到这旁边的这个从小到大这个圆就是刚刚画的，我们现在在 要对这个圆进行一个标记，也就是一个编号，然后右键鼠标复制回到 cd， 在命令栏点击一下右键鼠标粘贴，这个时候我们看到编号已经有了， 这是他的第二个功能，第三个功能通过坐标画矩形，然后他这个前面有坐标格式，全部给你调好了，然后这个长宽高以及这个矩形 你要画怎么样的矩形？四十乘以一百，或者说四十乘以一百二，我把这个地方改一下，我把它改成六十乘以一百二， 全部改成六十乘以一百二，字高不变。然后我们复制这个画矩形这一列所有的数据，选中它，右键鼠标 复制回到 cad 里面，在 mini 栏点击一下右键鼠标粘贴好。这个时候我们看到所有的矩形已经画好，我们输入快捷键 d l i 空格标注的看一下它这个尺寸 六十，再看一下他这个方向的一百二，然后再看一下，抽一个， 好，没有问题，我们再回到这个表里面，然后需要对每个矩形进行一个标注， 然后我们选中这个标点号这一列右键鼠标复制回到 cd 里面，在命令栏点击一下右键鼠标粘贴 好。我们看到所有的标注已经全部给你导进来了，这个意思就是这个矩形的规格是六十乘以一百二，如果大家需要这个表格关注一下，然后留言，稍后我会统一发给你们。好，今天的视频就到这里，谢谢大家。

坐标批量导进 cad 里面画圆和编号，在空白这列先输入个逗号， 英文的逗号，然后鼠标放在右下角，这里双击鼠标左键填充，然后圆这列就输入 c 空格，把它填充 半径，这里先输入空格半径，例如是一千，再空格回车键，确认填充 它的数字不一样，就点击一下，这里复制单元格，它就是一样的了，然后下面就输入负的 t， e， x， t， 然后在负号前面输入英文的单引号， 回车键下键，然后在后面加一个 空格给它回车，把它填充了 至高和旋转，先输入空格，再输入至高，例如八百，再空格，旋转零，再空格 回车键确认它就有三个空格，这里有一个空格，中间一个，后面一个三个空格点击一下把它填充，点击复制单元格， 然后生成圆和编号，这列就输入等一号，点击下圆， 输入连接的符号，点击一下 y， 坐标，输入连接的符号，点击一下逗号， 输入连接的符号，点击一下 x， 坐标，输入连接的符号， 点击一下按键，输入连接的符号，点击一下注视输入连接的符号，点击一下 y， 坐标 输入连接的符号，点击一下逗号，输入连接的符号，点击一下 x， 坐标，输入连接的符号， 点击一下至高和旋转， 输入连接的符号，点击下编号，然后回车键确认， 这样子就把它填充，然后复制 回到 cad， 在 命令栏这里粘贴刚才复制的这列 粘贴，这样子它就批量画好了。

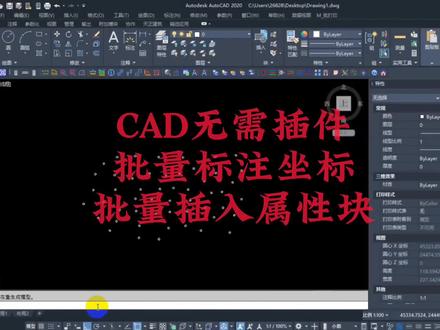

cd 不用插件实现批量标注坐标，你真的会吗？直接上首创教程看看，这里有很多元，当然也可能是高成块，要对其批量坐标标注。第一步，定义标注，我们画上自认为满意的引线，然后插入属性 x， 确认 空格，继续插入属性 y， 接着 c 编号等等。然后我们选中引线和属性创建块，定义命名为标注，然后拾取基准点，这一步一定不要忘了，不然会偏离十万八千里，然后确定 现在可以删除这个定义块。第二步，提取坐标，点击菜单工具，点击数据提取，创建数据提取，选择要提取坐标的图形，这里我们选择原其余排除，点击下一步，全部选中，去掉前面的勾，只保留中心 x， y， c， 继续下一步，再下一步，提取到表格，记住路径，以免找不到坐标文件，点击完成即可。第三步，编辑命令，找到刚才导出的坐标表格，把第一列改成编号， 写入一个快插入命令的公式，标注就是快名，紧接着括号为最坐标，然后幺幺零，后面就是四个属性值，注意属性值从下往前排列，最后所爱的引用值交换一下， 把公式拉满即可。第四步，批量插入，在命令行中输入 a t， t， d， i a， 回车后输入零，这一句至关重要， 然后复制表格，最后一列回到 cad， 直接粘贴在命令行，一键实现了批量标注。如果你有现成的测量坐标，可以直接跳过第二步，如果你想标注其他内容，按照类似方法实践即可。感谢收藏关注！

rtk 测的点怎么样？批量倒进 cad 里，这一列是点号，这一列是啊， tk 测的 s 坐标，这一列是 y 坐标，这一列是高层。我把这个 cad 坐标两位生成两位给写下来了，然后我在这里 粘贴我写好的公式啊公式粘贴下来，复制粘贴回收键， 来这里往下一拉，我拉十来个就可以了， 然后这个两位，两位就 point 同样 把它拉下来，然后这个生成点位，我也是复制我写好的公式，把它粘贴下来，复制 粘贴回车键，然后把它往下拉，然后他一样插，就拉那么二十来个吧，举个例子，然后把这个稳住了， 复制，复制完回到 cd 加密栏，输入就粘贴 全部粘贴下去了，我们就双击鼠标滚轮，这个点很小 也很小了，然后我们就在鼠标垫上面找到两样式的指令， ptpt 空格，把这个点就调大一点就好看一点。那改为十吧，好看一点，大一点就好看。确定这点位 就出来了。就是啊 tk 的坐标批量老线， cd 里面就变成点位了，然后我就粘贴这一列的，他就是一个多段线，把这一列的复制了， 复制，然后回到 cd， 然后在鼠标链找到多段线的指令， pl 空格，指定起点，我们就把刚才复制的坐标粘贴下来，粘贴空格键结束， 他每个拐点就是一个坐标点来的，这就是啊 tk 特的坐标批量导进 cd 里面。

分享 c、 a、 d 提取坐标，批量导进 r、 t、 k 里进行放压，点击坐标标注，点击设置这里， 这里绘图单位是米为单位的，然后显示模式，点击全部显示 编号，就从一开始点击确定，然后输入 q， 这里多段线零点，就把这个要提取坐标的多段线，选择这这里一根，这里一根，把它全部选择， 然后按空格键确认 车标和编号， log 标就出来了， 然后连接这里，伸坐标表， 请选择坐标标注就框选这个图纸空格键确认 他这个，这里有个坐标表，点击一下，翻 起这边表的位置， 一共是八十九个坐标， 然后选中坐标表，右击鼠标点击选出一笑，稍等一下， 它就转出 excel 了。这里一共是八十九个坐标， x 坐标， y 坐标，然后把这两行删除了， 点击文件，这里点击 另权为我把它保存在桌面。文件类型这里选择 csv 的，等下要导进 rtk 首部的，我就选择 csv 的格式， 这里念一个名称给他吧，就不要。 点击保存，请保存在桌面上面，点击四，点击四，然后把它关闭，回到桌面上面， 就看到已经保存在桌面上面了，就是这个。然后回到手部，用数据线连接手部和电脑，往下一滑， 这里有个通过 usb 充电，点击一下，选择文件传输，选择完了，回到电脑上面，双击启电脑， 找到这个手部，这个 i s 三零的手部双击打开，双击打开内部储存设备， 找到要放进去的文件夹，我选择这个 usd 的，双击打开， 再双击打开这个 out 文件夹， 把刚才 cd 拿出来的坐标 复制粘贴到这个 out 文件夹， 粘贴粘贴进来了，然后回到手部，回到手部 找到项目，这里点击数据交换，我们要导进放样点的，所以这里选择放样点，这里选择导入， 这里是选择所有文件，找到刚才导进手部的那个 csv 的文件， 它的路径是在 out， 刚才是打进 out 的那个文件夹，这里，这里就是 out， 找到这个文件，这里刚才就是复制粘贴的这个 csv 的，点击，点击确定 它的样式，就是前面一个编号和 s 坐标， y 坐标没有高乘，所以我们就是选择 s 对应的就是 n 嘛， y 对应的就是 e， 就点击确定 数据导入成功就返回来，就是找到车辆，这里选择点放样这个箭头，这 里点击一下，现在选择方向点，点击三条杠，这里看一下， 就是刚才打进来的坐标八十九个，看一下一共是八十九个打进来了， 就这样子把坐标全部导进 r、 t、 k 首部就可以把这些坐标拿去换样了。视频就分享到这里，谢谢大家。

来看一个网友的问题，求助，这是他求助的问题，两千个点，能不能一次性导入 cad 图中，用多段线连接起来，这是他的数据 debt 的格式文件，这是一个道路中线的坐标数据，两千个点，如何在一分钟之内导入 cad 图中？我们先将 debt 格式数据放到桌面，打开看一下， 这是对应的道路里程坐标，一共是九百七十一个点，如何快速的导入 cad 图中，这里我们需要用到一个工具，坐标数据处理系统 v 三点零用 w p s 打开，打开后点登录点选项卡当中的 debt 格式数据，输出 x y h。 先将 debt 格式数据转换成标准的坐标数据点，读取 debt 格式文件，找到 debt 格式文件点，打开一瞬间就将 debt 格式文件转换成标准的坐标形式。 接着点击右边的按钮，复制生成 cad 数据，软件会自动跳转到生成 cad 识别数据，并进行了计算。接着点击 上面复制多断线数据按钮，打开 c、 a、 d， 在命令行直接 c、 t、 r、 l 加 v 进行粘贴好，现在正在将坐标数据连接成多段线， 生成完成，九百多个点，三十秒钟全部连接完成。接着还可以将对应的点号也生成过来。 命令行先输入 dist 测量点号，字体高度大概在一左右，接着打开坐标数据处理系统，字体高度设置一点零，重新点，计算点，复制点号数据。回到 cad 的界面，在命令行直接进行粘贴， ctrl 加 v， 现在正在生成点耗数据， 点号也生成完成。来看一下，这是 k 五六一加零零零 一直到最后的 k 五八零加零零零 全部生成完成， 非常的快。另外 v 三点零软件还有很多的功能，比如说生成 debt 格式数据，生成点位数据，生成标高数据，批量画圆画多段线，三维点号都是可以的， 速度也非常的快。 ok， 这个案例就分享到这，大刘整理录制了一套工程总测量负责人必会工程技能课程，共四十二讲，全高清加字幕加案例，让大家在工程上少走弯路，快速成为工程达人。 有需要的朋友在视频下方留言，免费赠送三朵小红花，百度网盘私信发送。

如何用 cdp 量导入坐标画线？今天姜老师来教你，那首先呢，我们要啊，把我们的这个坐标，对吧？先处理成这样的一个一个饲料文档啊， 那么这样的话就方便我们去操作。好，那现在我们来看一下这个文档，因为这个是我之前啊，就是提前已经把它处理好了，那我跟大家讲一下啊，就是他这个怎么去处理这样的一个一个参数啊？ 那首先我们可以看到啊，他当时的话啊，有学员的话，他是问到了这个问题，就是比如说啊，我们这个图，对吧？他上面的这个四个坐标点的， 那么我们怎么样去啊？直接导到 cd 里面去画线，那么首先呢，我们需要把这四个坐标，对吧？我们提前怎么样？我们把它放到我们的这个一个四二的 文档里面啊，那么我们这个图纸上他标注的呀，他是那个测量坐标，那么大家知道测量坐标跟 cd 坐标他是需要对调的，对吧？他的 xy 是需要对调的， 所以呢我们先啊把他的这个测量坐标 xy 全部啊先输入进来，然后呢我们要把它处理成我们的 cd 坐标啊，怎么处理呢？ 他的格式是 y， 逗号 x， 那么我们不可能一个自己手动去输啊，所以这个我们可以用这个公式，用一个小的公式去啊，把它这个进行一个转换，把我们的这个测量坐标转换成四 a 级坐标啊， 那这个转换的公式就是这样的，大家可以截个图啊，保留一下啊，那么在输入的时候有一个地方要注意，就是我们的输入法一定要切换成英文输入法啊，这样就 可以啊，那么他如果是实在啊，你说我实在就不会弄啊，那你也可以到时候啊，私信联系我，到时候我发一下这个文档给你啊，那么你可以用现成的这个格式去操作，也是可以的。 好了，那么这里我们因为啊，我主要是用这个举个例子，所以这个坐标不多，那其实你哪怕成千上百个这个坐标点，他的方法都是一样的，所以我这里就举个例子啊，那我们就直接把这四个坐标点处理好之后， ctrl 加 c 复制， 那么复制完之后呢，我们就啊在 cd 啊这个命令行啊啊，我们输入一个 pl 是多段性的命令空格，但这里我因为之前化了，我就把它先删掉啊，大家看一下，我们是不是可以生成出来啊，输入 pl 空， 然后呢在这里我们直接 ctrl 加 v 粘贴我们的这个坐标，然后最后一个点，我们可以用 c 啊去闭合他，那么这样一个图形是不是出来了啊？这里因为我用的这个图层是不同的，所以看起来会有点不一样，对吧？ 好，所以说这个方法就是说啊，通过我们一个 cr 表格，把测量坐标转换成 cd 坐标，然后啊再复制，再粘贴到我们的这个 cd 当中。有一个点要注意啊，我们要先输入命令， 然后再去粘贴坐标，那么大家注意，如果说我们的坐标是有高层点的话啊，也就是说他不只是 xy 还有 z 轴坐标，那么这个时候就不能用 pl， 因为 pl 是二维多段线啊，他是不能有高层的，如果是说有高层点 的话，要先要输入 l 啊画线，好吧，这个方法反正就是这样的啊，大家注意一下，那有些人可能会讲啊，老师啊，那你这一个啊 标注他是怎么样去批量标注出来了？因为如果说我有成千上百个点位，我不可能一个个去标注，对不对？好，那么这个我们啊在后面的内容会给大家详细的讲解，所以大家一定要记得关注我啊。 然后还有一个点就是老师，如果我想在这个点位上加一个编号呢，比如说这里是一，这里是二，这里是三，这里四啊， 那么又应该怎么操作呢？好，这个我们在后面同样也会专门有一节课来讲解啊，所以大家如果是说对这一节课的内容和知识点感兴趣的话，一定要记得关注我，后面会，后面会跟大家讲解更多啊这个操作技巧。

上一个视频呢，跟大家讲了一下啊，如何在我们 cab 当中批量导入坐标生成员，那我们这一节课来跟大家讲解 如何在 cad 当中啊导入上千个坐标，批量生成我们的编号，那么现在啊，我们的原已经批量生成出来了，然后我们的坐标呢也已经处理过了啊，那现在我们只要借助到我们这一个啊，批量生成表格的一个啊公式， 我们就可以去生成编号，我们直接把这个公式打开，如果是有同学啊，没有这个表格公式的话，那么关注姜老师之后呢，后期都可以免费领取啊， 那么还是一样的啊，我们第一个会跟大家去讲一下，怎么样把这个参数带入进来。第二个呢，我们这个表格公式具体的一个含义啊，首先我们把我们处理好的这三列数据啊，选中 ctrl 加 c 复制，然后呢把我 我们这个公式打开，把这个 a、 b、 c 列啊，选中 ctrl 加 v 粘贴给它替换掉，这个 d 列的话就是一个英文的逗号啊，然后这个 e 列呢，它也是把我们的测量坐标它的 x y 对调之后啊转换成了我们这个 cad 坐标， 这里就是我们那个文本的一个输入啊，这边基列是个空格，那么 h 列呢，这个二是什么意思啊？它是一个字体高度啊，所以大家一定要注意这个字体高度呢，你根据你的需要来修改就可以了，然后最终呢就得到我们这一个啊需要输入的一个参数， 那现在我们把它全选，然后呢 ctrl 加 c 复制，复制完之后我们直接啊打开我们 cad 图纸，那么在生成表格之前呢，我们最好是啊用 la 空格同样的给它新建一个图层。那么新建这 这个图层呢，就是把我们的编号啊，把它全部放在我们这一个图层上面啊，方便我们后期呢啊去进行这个修改对象，然后这边的颜色我们给他进行一个区分，然后点击确定。 接下来我们鼠标左键啊双击这个图层，把它置为当前，然后关闭这个窗口，然后鼠标左键点击命令。行啊，一定要点一下，等我们这个输入光标啊进行闪烁之后呢，然后 ctrl 加 v 粘贴， 这样的话我们的编号啊他就会把它全部生成出来，因为我们这个坐标比较多啊，所以我们生成的过程呢，可能也需要等好了，现在的话我们这个编号啊就已经全部生成完毕了。

坐标导进 c、 a、 d 里面画图是怎么做的呢？这一列是 x 坐标，这一列是 y 坐标，这一列是 c、 a、 d 坐标， 就是 y 坐标和 x 坐标的合并，看一下，我复制这一列，复制，然后回到 c、 d， 输入 p、 l， 空格，粘贴刚才复制的， 按 c、 b 和它就画回来了这个图。 这一列是怎么做的呢？先输等一号，连下 y 这里这一列的坐标，点击输入合并的符号， 输入双引号，输入动物号，再输入搜双引号， 再输入一个合并的符号，再点击 x 这一列的这个坐标，点击，然后按下回车键，它就出来了， 然后点击一下，这里有个十字，我们双击鼠标，它就自动填充，然后这一列是怎么做的呢？很多粉丝问我这一列是怎么做出来的，现在我演示一遍。 点击下这一列，右击鼠标，点击设置单元格格式， 点击文本，点击确定， 点一下这里空白的，输入负的 t、 e、 x， t、 j、 m、 l， 然后这里有空格，就点击一下，按个空格键，再按个空格键，然后按下回车键， 它就填上去了，然后实质放在这里，双击鼠标，它就自动填充，这一列是高层画的，高层， 点击这里复制，回到 cd， 点击下命令栏，这里粘贴， 他就自动填充这个高层了， 这是高层，然后换一种颜色，然后回到坐标那里， 这是编号，这列的是编号。复制，再回到 cd， 粘贴 脸套，又自动填充了， 这是编号，这是高层 都自动画上去了，批量化的。如果需要这个表就点赞加关注，免费送给大家！

不用插件，我们也可以在 cd 当中批量导入测量坐标，并且啊自动生成我们的原装以及我们的专位编号啊，怎么操作呢？首先我们需要借助到我们的一个摄像表啊，把我们的测量坐标 x 坐标，华为坐标啊， 然后处理成啊我们这样的一个格式啊，没有这个格式，到时候我发一个到评论区，大家自己去复制一下，那么我们就可以把这些坐标全部复制下来 啊，用 ctrl 加 c 复制，复制完之后呢，然后我们啊点击文件啊，新建 啊，然后我们在命令行，直接啊 ctrl 加 v 粘贴就可以了，双击鼠标滚轮。那我们的啊，这个啊编号和这个原装就出现了。关注我带你了解更多 cd 操作技巧。

cd 批量去插入座位点，那首先呢你在这个一颗下表里面把每一个点的这个坐标都表示清楚，然后呢增加 d 和一这两列，那么这两列的话都是用表的式表示的，那么 d 这一列的表示的话，就是这个 p， l， i， n， e 的话，他是 cd 里面多段线的命令，你也可以改成 cd 的直线或者点的命令啊，然后呢把 dj 列 ctrl 加 c 复制，然后在 cd 的命令行 ctrl 加为粘贴，那 我们就会得到以这些做背点绘制的多端线，然后呢再回到表格里面，那么一这列的话，一样的是有这个表的，是，那么把一这一列给选中， ctrl 加 c 复制，然后呢在 cd 的命令行 ctrl 加为粘贴，他就会得到每一个点的这一个名称， 然后像这一个一这一列的话，他里面有这个一四五的话，他是这个文字高度，你可以呢自己去进一个调整他一个大小。

上千个坐标点啊，如何批量导入 cad 生成我们的元和编号呢？今天姜老师来教你。首先呢我们把这个坐标参数啊，用 ctrl 加 a 全选，然后 ctrl 加 c 复制，然后我们直接在桌面上右击鼠标，点击新建啊，点击我们的工作表格， 我们新建一个，打开之后呢，我们选中第一个单元格，然后按一下 ctrl 加 v 啊，把我们的数据粘贴进来，那么粘贴进来之后呢，我们的数据它是一整列啊，我们要把它拆分开，我们点击这个数据菜单，然后点击这个分列选项，点击分列，点击下一步， 直接啊把这个逗号这里打勾，那么现在就拆分成三列，我们直接点击完成，我们把数据处理完之后呢，接下来我们就要借助到啊一个表格公式，让我们直接 打开它。这个表格公式呢，是因为姜老师之前就已经处理好了啊，如果大家没有的话也没关系啊，关注姜老师之后呢，后期都可以免费领取到，我们只要啊知道怎么样把我们的这个数据啊带入到这个表格公式来进行使用就可以了， 因为有很多同学啊，可能对这个 excel 表格的处理啊不是很熟悉，所以这里我会简单的讲一下，第一个我们如何把参数带入进来，第二个我们这个公式啊，他大概是什么样的一个啊？原理，首先啊，我们把之前处理好的这三列数据啊， ctrl 加 c 复制， 然后呢粘贴到我们这个 a b， c 列， ctrl 加 v 粘贴，那么我们这个第一列呢，它就是逗号啊，注意是英文的逗号，这个一列呢，它是把我们的这个测量坐标 啊 x y 对掉之后，就变成了我们的 cad 坐标，那么这个 f 列，它这个 c 代表着我们画圆的命令，这个基列是空格 h 列，那么它是一个啊我们圆的半径的参数啊，那么我们现在这个圆的半径就是一， 如果你想改成一百啊，都是可以的啊，自己可以根据你的需要来修改这个参数。那么最后呢，这个 i 列的话，就是我们得到的这个公式，我们把这一列全选，然后 ctrl 加 c 复制，然后直接呢到我们的 cad 当中啊，我先新建一个空白的图档， 我们在批量生成圆之前呢，我们最好是在命令行输入 la 空格啊，点击这一个新建按钮，我们新建一个图层，这样的话我们就可以把所有生成的圆单独的放在这一个图层上面， 那么圆的话，我们直接输入 y， 然后呢杠，然后给它取个名字， ok 之后呢我们直接回车啊，然后鼠标左键双击这个图层，把它置为当前，然后关闭这个界面，那接下来我们鼠标左键点击这个命令，行啊，记得一定要点， 点击完之后，你看我们的这个光标，他在闪烁，这个时候我们再按 ctrl 加 v 啊进行粘贴，由于我们的坐标啊比较多的话，我们需要等待一下， 处理完之后，我们的光标啊他就可以移动了，但是我们的圆他并没有显示出来，这里的话，我们只需要双击鼠标滚轮，他就会把我们所有啊生成的圆全部显示出来啊。 那么关于如何在 cad 当中啊批量导入坐标生成员的方法就讲到这里，那有学员可能会问啊，老师，我们这个编号他还没有去生成，那么如何在 cad 当中啊？批量导入坐标生成编号这个问题呢？我们放在下一节课讲解。关注姜老师带你了解更多 cad 操作技巧。

坐标批量导进 cad， 这一列是编号，这一列是 x 坐标，这一列是 y 坐标，这一列是也一坐标， 这一列就是 y 坐标和 x 坐标的合并，这里是 y 坐标， s 坐标，英文六号国开的。然后这一列就是导进去就是高层，这一列导进去就是点号。来示范一下，复制这一列， 复制，打开 cd 命令栏，输入 pl 空格， 指定起点，我就粘贴刚才复制的坐标，粘贴按时离合，他就是倒进来了，每个拐点就是一个坐标。把高墙倒进来看一下， 选中坐下，然后复制，打开 cd， 点击一下粘贴， 高层就倒出来了，这就是高层，高层倒进 cd 里，然后把先把高层删了， 这列就是坐标的连号。复制这列 复制，打开 siri 粘贴，这就是点号。 a 加一， a 加二， a 加三， a 加四，这就是点号。
