卓畅套料间断线使用教程

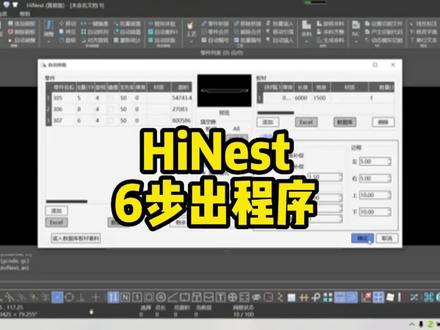

大家好，我是方军汉歌，今天给你们讲一下这个艾拉斯的套料软件啊，六步出程序。首先我们软件打开以后啊，参数是事先设置好的，这个有不会设置参数的朋友啊，我可以远程给你协助。好， 然后我们第一步打开自动泡料添加零件啊，这个可以多个添加，选择好，设置好数量， 按住设置就行，然后点击确定尺寸，下方确定 啊，这里排版排好。然后第二步，自动编号，这是切割的设计，然后自动插入，插入引流线， 然后第四步设置切割文件 一， 第五步，产生切个蛋吧。 第六步，动态模拟 老婆方军汉科啊，谢谢大家。

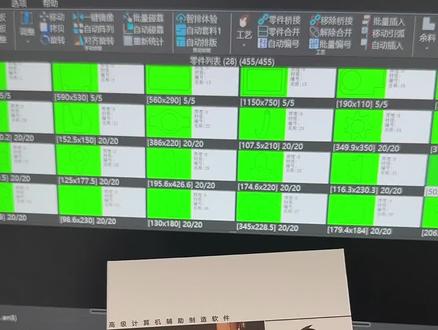

我们来看一下智能排版，点击智能排版，左边是零件部分，右边是板材部分。零件的添加有四种方式，首先是直接添加， 打开文件夹框，选住零件打开，这样的话零件就是成功导入进来，或者是从 excel 添加， excel 添加需要我们有对应的 excel 报表， 从数据库添加则是需要我们有相对应的下料管理系统，或者是点击剩余，剩余是指上面零件列表中未进行排版的零件，点击删除则可以将我们选中的零件进行删除。 在这里我们可以看到很多的属性，比如旋转优先级、材质厚度等。这里的旋转我们通常设置为一，一代表任意角度， 也有其他不同的类型，我们可以看到这上面都有显示，比如说旋转，设置为三，就是只能旋转零度或者旋转一百八十度，我们 ctrl a 全选，然后鼠标右键在旋转这一列，点击一下， 就可以自己修改这个旋转角度了。演示中我们选择一任意角度，点击， ok， 可以看到已经修改完成。 来添加一下板材，我们这边厚度，零件厚度有十和十二，点击添加， 再添加一块厚度为十二的。 这边排版模式我们有四种，一般是勾选匹配材质，版后材质与版后相匹配的话就不会出现错乱或者是混合模式，混合模式就是自动忽略零件的材质、厚度等信息， 将所有零件放在一起进行排版。我们也可以选择仅匹配材质或者仅匹配版后，看用户自己的需求。在通用这边我们需要设置一个补偿值，这个补偿值一般为歌缝宽度的一半， 还有零件间隙也可以自己设置。割嘴树木的话，如果你是双江接割，可以将割嘴树木改成二。切割次数是指一次性切割多少张板材，如果一次性切割两张，那就改成二。 这边边框上下左右是指零件到板材边框的距离。我们点击其他合并相同排版， 就是将多张排版布局相同的套料图合并，显示一张套料图合并相同形状。零件是指如果零件的尺寸形状完全一样，但是零件信息不一样，则视为相同零件进行一个排版。 忽略零件孔是指在我们排版过程中有一些大零件，他们中间会有一些孔， 如果勾选这个选项，那么这些孔中就不会再去排一些小零件。零间隙自动供边是指当零件间隙为零时， 自动会进行一个共编。这边排版方向我们也可以进行修改，可以选择 x 轴方向 或者是歪轴方向。这边小连键额外间距也可以自行进行一个修改。我们点击确定， 这就是我们的处理界面， 他是回，随着时间的增加，利用率会越来越高。这边为了演示，我先选择这一种方案，点击确定。 这边不同的版后是分开来排的，我们点击确定， 可以看到一共分为两行，每一行对应不同的板后， 这样智能排版就算完成了。本期视频就到这里，我们下次再见。

大哥们好啊，我在这块鱼钓上做了一个隐线锁，那么板材比较厚，穿孔费劲，直接割开以后，这是一小块鱼钓，搁这个条子后面该变形了，咱们要形成一个框架，那么咱们直接做了一个隐线锁，从这割进去了之后，还能把它锁一起， 然后后面呢，咱们这个起火点呢，因为在本体上面直接引线的话，容易刺不透，容易冒水啊，因为板材比较厚吗，才做引线索才做这个起火点，那么我每一次接火都从这个位置给他割出来一个孔啊， 然后咱们选择指定切割，咱们把这个引线锁啊，好好走一下 啊，再顺顺带把第一个零件也走出来吧， 全部走好了啊，设置切割文件啊，产生切割代码，选择 x 来互换，让它倒计器自动立起来，咱们动态模拟一下。切割 软件呢，我放到下方小黄车里面啊，来，我选择模拟切割已线索穿空点，非常漂亮， 咱们横着拍板立着输出啊，自动的看了吗？现在马上就到咱们隐线锁这个位置了， 刚开始， 快进吧，把引线索啊这个位置割一下，这个引线索的话，你想绘制什么样的就绘制什么样的啊，也可以绘制这个椭圆形的这种。 这个零件呢，我没有放隔风的气候，下个零件有隔风的气候 设置的穿孔点吧，因为第一个没事，第一个的话挤不住，越往后吧，吃的劲越大，越把它挤住了。所以说啊，在这个位置 看了吗？咱们直接把这个孔割下来，下一个位置直接从这个孔上起啊，非常漂亮， 有想学套料编程的啊，每天晚上咱们八点啊，然后用咱们的一个 嗨， nice 小激光，这是激光火焰等离子通用，这个是火焰等离子激光不能打标，这个有打标预切割啊，上海卓唱的非常漂亮，放到下方小黄车里安排。

大家可以看一下，这个切的是这种扇形，在切割过程当中呢， 第一排他起点是在中间位置，第二排起点呢，他是在右边，那么他中间呢，会有一个空轴，那么现在我就想了，把第二排的起点呢放到中间，放到中间，然后让他从下往上切，属于逆时针，现在呢都属于顺时针，看咱们怎么改好，返回咱们排版界面。 首，咱们来改方向，大家注意啊，先改方向，然后再改引轮引出线，要不然引轮引出线那个走向有可能是反降的。好，怎么改方向呢？旋转方向点上面工艺点修改方向。然后呢需要改的这个零件呢，你给他选中点右键， 把外轮廓改为逆时针。 ok， 看这个颜色变了，说明这个方向已经变了，看箭头也能看出来。好，然后咱们再点移动引弧点 a 确认。然后呢再点一下，你选中了一个位置，好， 选中这个左下角这个位置，选好了让他，哎，好成这个状态。好，可以看一下上面这些是不是都改过来了，好，没问题。

大家好啊，看一下咱们透亮软件，我改一下颜色啊，改下颜色，看的清晰，那这是咱们零件，有共编的，有不共编的，那如果你要按共编的套的话，会出现什么情况啊？咱们看一下， 咱们看一下这供边的啊，你说这不供边的零件全按供边走了，哎，你看这个位置，那不供边的零件，这不全按供边走了吗？对吧？这供这么一点，然后还有小零件都放到上面了，你这没法搁呀， 咱们看一下啊，咱们软件正确的操作方式是怎么怎么弄啊？把它删掉，删掉之后呢，咱们在零件列表里面选择一下，筛选产品编号，输入一，点击 ok， 共编的字， 自动排版，点击剩余添加钢板，确定套公边，点击确定套好，选择移动啊，框选选择移动，选择一键镜像， 选择移动，把它放回来，放回来这面朝下啊，再选择 筛选，确定自动排版，点击剩余选择这块钢板，咱们来一个插空隙，二次套料， 咱们套好了之后啊，点击确定，看到了吧啊，共编的这个位置，大零件在上面啊， 切起来没毛病啊，这个小零件啊在下面，然后这有共编的啊，有不共编的，看到吗？这不共编的，咱们拉开间距了啊，这面套的都不共编的， 这就叫二次套料，俗称叫插空隙啊，插空隙，咱们先把贡边的放到一个合适的位置，这个边给他留出来，让他往里放小件啊，放完小件之后再套这个 不供边的零件啊，放在一张板材里面，直接属于二次套料，先套供边，再套不供边啊。如果大哥们觉得这个比较不错的话，给兄弟点个赞。

咱们啊，看一下这个两种零件一刀切啊，拷贝指定边啊，咱们自己做的路径啊，现在开始复制路径。 来啊，咱们保存一下给薄储机光用 没放眼线，薄板不用放眼线干就完了。 哎，放八千，系统上面 来进来了啊，有的老铁说了，你们怕撞枪啊，加威廉，咱 软件里能加，但是无痕威廉的话还上这里加了啊， 这不无痕威严这不都射完了吗？啊，有镜像的来 功力修正里面，再把这无痕威点再打开它啊，你看看，这不就香香了吗？铁铁们， 谁说激光不能连割，你得配合无痕微点呐，老铁， 再快点，这，这不就一刀切了吗？这不好起来了吗？这不， 这叫开无人机知道吗？老铁们，哈哈哈，一点毛病他都没有啊啊，这就能开无人机了啊， beautiful。

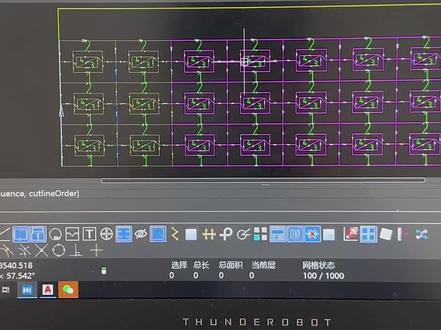

卓唱套料软件啊，一刀切割，咱们把三角形调出来以后，可以通过这个对齐旋转，哎，把这两个对到一块，然后选中零件合并，剩下的咱们可以自动震裂选中他， 哎，交互针列好，针列好以后，咱们可以把它在整体的合并，就是整体的共边，这时候呢，咱们 工艺指定切割，剩下的就是咱们指定路径了，你想让他怎么切咱们就怎么指定好了，咱们点完指定切割以后，点住 shift 键，不要松，咱们这样让他这样走， s 型的走啊，从上往下，第一刀 点入 siri， 不要松，往这第二刀，第三刀，第四刀，第五刀，第六刀，第七刀，第八刀。好了，你就点这 siri 的往后点就行 啊。有人说了，这个这个东西必须得这从头点到尾吗？那也太累了。当然不是了，咱们工程师已经想到这个问题了啊，把第一行点完了，那么后边怎么走呢？后边他咱们这这个位置呢，已经切过了，咱们让他一个一个的把第一行切完，然后呢？ 哎，切过来，然后呢？切过来，切过来呢？呃，再再切第三行，第四行这个路径，假如说一样的时候，咱们可以用把这个路拷贝指定边，把这个路径呢烤到上面一行一行的拷贝上面就可以啊，咱们把这个试一下，大家可以别着急，看一下从这个位置十四号后边看一下啊，我把摄像头挪到这十四号后边，从这开始往这走，往这走，哎， 好，切到这以后，下一步干嘛呢？下一步咱把横向的这一行切完，横向的这一行切完，不用点 shiper 了，点一下看这个箭头大不大，哎，他从左切到这，切到这以后，上一行呢？他 还切这个三十六号，从上往下切，还跟刚才一样。那么咱不用再点了，咱们点工艺拷贝指定边，把这这一行的路径选上，把上面这个大横线也选上，点右键点右键以后呢？从这选一下这个点吧，选一下这个点好，往上拷贝就行。一行一行的拷贝， 这个路径啊，只要你做成是一样的这个路径，就可以拷贝，图形是一样的，他没有干涉就可以一直拷贝，大家可以看我这个图形。好，拷贝完了这么几行，就这么一会，点完了，也拷贝完了。好，咱们产生七个代码，起一个三角。好点点，打开以后 播放啊，可以看一下他这个过程啊，看一下他这个过程中间的很少有这个起壶啊，很少有起壶，起壶都是在边上的一刀割，这就是我们所说的一刀切割或者连割三角形啊，三角形一刀切割。
