彩钢瓦屋顶夹具CAD画法

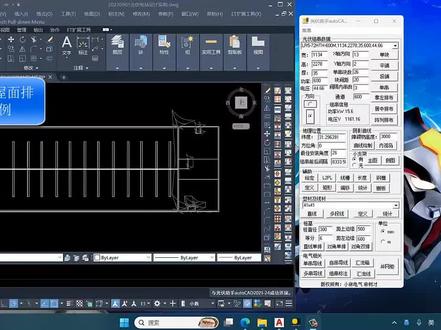

各位老铁好，这将来讲一个实力啊，这是一个采光瓦屋顶啊，然后呢这边呢是带有带有这个透明的这个啊，然后呢这边可以看到来排布的话，就是要在这边排布啊， 那阴影模拟呢？我们已经模拟过了，那现在呢就是排布，我们先采用平铺的方法，平铺的方法我们可以呢把它这个地方呢改成一呃，比如平铺，然后呢可以呢到这个，到这个位置，你看跟这个对齐的这个位置， 那这样呢，你会发现啊，这个里面就有间隙了，那我们可以呢可以把这个通道呢设为零，然后呢用用直线命令啊，在这个地方呢画一个辅助线啊，画一个直的辅助线，然后呢在下 下边在在这个位置也画一条辅助线，这个脊梁这个位置啊这边也是我们来稍微画一下，然后把这个边缘的边缘也是这样啊，用辅助线以后呢我们用了这个排布呢就方便多了啊，我们平铺排布， 然后呢从这个点，然后点到延伸到这个点，你看他就可以排上了啊，然后我们再继续其他的 看，这样呢就排的很快了。那如果我们用头扑的方式呢，就把这个地方改成为 改成为零，或者改成为五度啊，有一定角度，因为这个屋面呢是有一定角度的，所以呢改改下角度，然后五度啊，或者是呃，六度啊，都可能三度啊， 也可能啊排水嘛，所以我们用这个头部来试一下，然后这个顶角跟这边这边对齐这个位置， 那这样拍的话也是我们来点一下啊，一块两块，三块四块五块六块，七块八块，一块两块，三块，四块，五块六块，七块八块也是八块啊，就说角度呢，稍微有一点点要呃收缩，假如我们这个地方呢把它改成十五度， 改成十五度，去头铺的时候呢，我们就会发现他有差异了啊，那我们头铺一下啊， 你看他这个这个呢就变小了哈，变小，方向变小，那么就根据需要，嗯，平铺呢就直接的，直接的就用这个平铺就可以了。哎，很快的就可以平铺上。 那如果我们把这个这个地方改成主线，改成二来头铺看看啊，平铺看一下会不会有影响？整数的话应该是不会有影响，但单数的时候他是会有影响的啊，这样呢也是可以的，那像下方下方这边呢铺呢也是这样， 我们可以呢延伸到这个这个边线。好，你看他这里呢就铺的铺的少了啊，感觉就没那么多，没那么多呢，我们可以呢 嗯，这个地方呢把它改成，把它改成一改成一，然后平铺的时候呢，我们可以从这个左上角到这个右下角，这样呢就都不会快了，当然这边呢正好呢还可以呢，给他做一个。 做个什么呢？做一个通道啊，我们等会等会用这个这个移到上面去啊，移到上面去，然后大概这个位置，那我们呢把这个辅助线呢也向上移，这呢方便他排布啊，移到这里，然后呢这样呢我们就平铺， 然后呢直接就布过来了，这样呢就布的时候呢就会对齐了，你看这样呢就很快的就可以布出来，你看这个是四块，然后这边我们继续啊 到这个位置。好，我们就先不这么多吧。啊，那我们呢这里边呢有增加了一个刚散啊，刚散，然后呢刚格 三，刚格三呢宽度呢是四百，然后确定，然后我们比如说从这边从这边通道，然后一直到这边一整条通道啊，垂直的位置画一条刚三啊，方便呢检修啊，维护啊，这样子就可以快速的，那像其他一样宽的话，就可以用它这个 那 c i d 本身的命令啊，去复制去，去排布就好了啊，像这个宽度一样的宽度一样， 他就这样排一排就可以了，你像这边也是一样，我们来把这个地方删掉一部分啊，然后呢把这个这个选五块，五块的这边的然后进行复制， 这边不行，这边窄的，这边也窄的，这边 这边窄的好，这边这边窄好，还几个窄的可以呢进行付四块用这四块的啊，然后稍微复制一下就可以了，四块 好，四块，这也是也是四块好，那么这样呢有屋顶呢，基本上就排好了，一个屋顶就可以很快速的排好， 这样呢就避开这个呃，光透光的，然后呢避开这个阴影，然后呢还设设计了刚隔山啊，这样呢就很快的呢就可以把它设计完成啊，这讲就讲这么多，谢谢大家。

光伏设计小白对彩钢瓦家具型号及种类需要知道哪种彩钢瓦用什么家具，这个一定要熟练掌握。

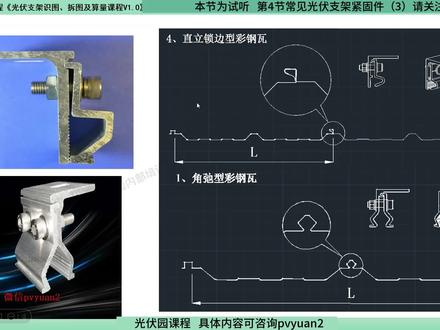

然后我们再看看光伏家具，光伏家具呢，主要是用在彩钢瓦多一些了，就换句话说，就是我们整个光伏彩钢瓦，大家看到都是家具，其实家具长得也不太一样，那为什么家具长得不一样呢？主要是因为我们 啊，日常中碰到的很多彩钢，彩钢瓦的瓦型他不一样，那对应的瓦型不一样呢，就要买不同样式的一个家具了，那比如后边这张照片呢？嗯，是是是一个 cad 图啊，前面是给大家实拍一张照片，比如这个图，他这个瓦型长得是这个样子的， 叫直立锁边形的一个彩钢瓦，他这个波风长得是这个样子的啊，往里面一扭，那这个时候呢，他就要配这种直立锁边的一个家具了，图纸 cd 图画的这样的，实拍的照片是这样的，那刚好啊，这一块啊是可以圈在这里的，那这是第一种 直立锁边型的家具，第二种呢是角持型的家具，那我们看看角持型家具，他对应的是角持型的彩钢瓦，我们看看角持型彩钢瓦顶上是像这种形状的啊，像刚才说直立锁边呢，他是这种形状的，所以说你如果说是碰到了这种角持型的彩钢瓦， 你说你用这种夹具能不能夹得住啊？这种是夹不了的，所以你要配对应的这种绞成型的夹具，刚好他是凹进去啊，这里他也凹进去啊，凹进去，刚好这两两边一卡就卡上去了啊，这个叫绞成型的家具， 还有叫呢巴特乐型的一个彩钢瓦啊，他跟刚才长得都不一样，刚才这里面是啊，像像一个旗子一样，这是两边都凸出来，那这个呢，就是一个像一个圆柱一样的一个，看到是这种效果了，这个时候要采用这种巴特乐型的家具啊，大概长这个样子啊，那你用假设 你用这种角质型的家具来夹这个巴特勒的彩钢瓦，也是夹不住的，还有呢就是暗扣型的，暗扣型，他这种呢可能就会又更加灵活一些吧，就相当于他是类似于一个这个半圆形的啊，这个暗扣型的彩钢瓦家具大概长这个样子， 还有呢就是 t 型， t 型家具，很多时候彩钢瓦， t 型瓦，因为我这里没有照片啊， t 型瓦它长得是这样子的啊，这是一个波峰， 这是一个波风，然后直接把这个东西就扣在这个波风上面啊，有的时候会打胶，那有的时候会打螺栓给它穿进去，还有螺栓是在上面的 穿进去，然后这个是梯形化家具，那这种家具跟前面这几种家具又不太一样了，所以说啊，我们在实图的时候，我们一定要看清楚设计写的是什么样的 家具啊，千万家具不能乱买，否则的话你装不上啊。这个照片呢是我们常见的这个琉璃瓦的一个结构，就是我们在忽用光伏的时候，呃，就会，嗯， 会用光伏的时候，很多时候大家在想这个会用光伏，他到底是怎么去 把它固定到我们整个光伏，怎么把这个光伏支架固定上去的？其实它又采用这种啊，这种啊，就这个银白色的样子啊，它是长这个样子的啊，像个挂件一样，上面呢它是跟我们这个屋面板， 就是我们把瓦这层瓦揭掉之后呢，有的时候可能会给他量的连在一起呢，有的时候混凝土屋面的话，我们直接用通过膨胀螺钉就打到我们这个，嗯，这个屋面斜板上面去了，斜板上了去之后呢，他会伸出来，伸出来以后 漏出来，这里边是有一个长螺栓孔的，就是通过这个长螺栓孔再跟我们这个 c 型钢啊，或跟我们的其他的一个轨道连在一起，那我们的光伏板是固定在这个上面的，然后呢把这个瓦再重新盖回来啊，这个瓦再重新盖回来以后，这边是不影响的， 就相当于我们最终看出的一个结果，就是这一边就相对像这一边从里边伸出来了一样，这个是不影响漏水的啊，这种结构呢，无非就是这是螺栓，有可能是螺栓，也可能是膨胀螺钉啊，下面有很多螺栓孔，然后就做成这个样子的啊，大概是这个样子，具体可能不同的厂家， 那他这个内容呢，也反正大同小异吧，如果你们有意去留心一下的话，看看他图纸是怎么画的，你们就知道了啊啊，这个呢，就基本上就构成了我们整个光伏支架大概的一些 紧箍件啊，还有这个，嗯，还有我们彩钢瓦家具的这种主要的一个样式啊， 从这节之后呢，可能就会正式进入到我们整个这个光伏支架的最核心的部分，就是实图拆图和算量的内容了，那我们这节就先分享到这里。

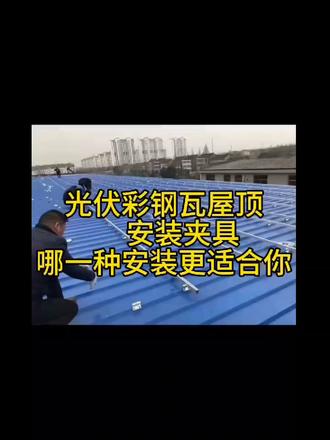

在彩钢瓦需要固定家具的位置上铺好防水胶垫，他能让家具更贴合，还能起到防水效果。用抽筋铆钉固定在彩钢瓦屋顶，再安装导轨和组件，最后组件用中压边压固定好，光伏发电就做好了。我公司还承接各种异形家具导轨以及安装的辅材，有需要点主页有联系方式。
