今天我们来讲 cd 怎么一键统计快并形成 cd 的报表。首先会用到圆圈设计这个插件，点击里面的统计工具有一个统计图快，或者输入他的快捷命令。 bbl， 靠，现在选取你要统计的图块， 多次选择可以选择多个图块，我们学好之后， 我们总共选了六个图块，然后完了之后请选择要统计的范围，选择你要统计的图块范围， 选择整张图片。好，现在生成报表，我们现在放大来看一下，就可以看到快名称还有数量等。我们在制作图块时，尽量把图块名一次性制作好，这可免去了后期改表内文字的烦恼。 像这种我们还要把这些快名改一下， 所以说要在制作图快的时候一次性把它命名好，就可以免去后期改快名的烦恼。 好，现在我们把这个重命名就可以看到他的统计表已经生成好，谢谢大家观看。

各位工程师设计师大家好，今天给大家介绍一款属性导入的这个插件啊，那么这款插件的命令是 tk。 第二就是图块导入啊，首先加载这个插件啊，加载这个插件有，呃，有两个方法，第一个是直接拖进来 啊，拖进来就是如果他会弹出一个退款款，你选择是否加载，这个时候要选择始终加载，如果拖进来这种方法不行的话，可以选用 ap 的命令输入，然后找到我们的这个插件啊啊，比如说我这个是二十七号啊，找一下，嗯啊，比如这个插件， 然后在这里好点下他点加载啊，这样这样也可以加载。呃，这两种方法呃，说完这个之后，然后输入这个题开。第二就是属性呃，图块导入， 图块导入这个命令，然后再选择你要导入的这个 excel 文件啊，选择之后，呃，我们点这个打开啊，然后选择其中一个，快啊，比如说我先给大家看一下这个导入是什么样子的， 导入是导入后的这个就变成零点一，零点二啊，现在是是是，这个是这些无序的一些数字啊，然后导入之后，我要把这个容量变成这些，然后这这些都变成这个啊，给大家看一下效果啊 啊，点一个小一个，再点一下这个所有的，然后当空格哈，他现在已经全部导入了，可以看到零点一，零点二直接都已经倒进来了啊，为了让大家直观的看一下这这这些东西，我现在把这些全部改成零啊啊，这个四项都改为零了啊，这这四项全部改为零了，然后再看一下这个 tik， 把导入，然后点的这个打开啊，然后选择这所有对象啊，这个时候可以看到他就瞬间改好了。呃，那么如果，呃现在就是讲两种情况，就是说他的这个第一个是导入顺序，呃，导入顺序大家可以明显看到了，他就是按照 excel 中从上往下的顺序中，呃，对这个，呃对这个 属性，快按照从上往下，然后再从左往右的顺序进进行的啊。具体的就是就是这样，就是说这是第一个，这是第二个，这是第三，这是第四啊，也就是说先呃大方向是从左往右，然后如果在同一个左右方向呢？他就是从上往下进行这个 啊，排序啊，按照这个方向进行导出。您说目前这个图，呃也是按照这个从上往下的这个顺序来的，就是这个子序主要方向是从左往右的，然后，呃，再讲一下另外一个需要注意事项，就是你这个图上的这个属性管理器里面 啊，属性管理器这里面，呃，他这有个有个这个标记，标记这里面的上下这根顺序啊，要跟 excel 要完全一致啊，是什么意思呢？比如 excel 这个 a 列是要图纸名称，你这个属性管理器的第一个也叫图纸名称， excel 的 b 列就是第二列，要进叫进线配电箱编号，你这个 cad 里面也要叫做进线配电箱编号，然后同理第三列 也叫回路编号，嗯，这第三行也叫回路编号啊，一直到最后，如果你这两个发生冲突了，那你就要及时给他调整为一致，你要么调整影赛啊，要么就调整 cad， 只要他一直一致就行啊。那现在再讲第二个，呃，第二个事项，就说如果你这个呃导入的这里面， 假如你这里面一个块里面哈有几个属性啊？看一下。假如目前这个块有一二三四，有五个属性，有五个属性，但是你一个赛尔中只填了四个属性，那他会跳过那个呃空的那个，那个 会那个空的，他会自动忽略啊。比如说目前的这个里面，因为我刚我们刚刚把他全部都改为零了，现在导致之后零全部消失了，是因为他都空掉了，空掉会自动忽略啊。还有一种情况就是说 啊，如果你多了这个属性，多了怎么办？刚刚这是六个，如果我填了七个、八个，甚至十个，如果像这些情况该怎么办？如果你看我，我如果填这些啊，我如果填这些数据进去啊， 在地上看着微一下啊，再看着微一下，然后我这一列填了，就是相当于六呃，五一二三四五六七有七列数据，填了七列数据就相当于多了，多了两个样，完了，保存一下，这个保存的时候注意一下，按 ctrls 之后点仿，然后这段点取消。嗯， 这个时候啊，你如果再进行一个图块导入，然后为了观看清楚吧，我把这一类全部改为零啊，就是回路编号，这里就是看这里，我给他全部改为零 啊，啊，这个时候再保存一下，点点放，这两点取消啊，这样导入大家都能看到，大家看看这个十一十二一直到二十三会不会导入这些事会自动溢出的啊？ 图块导入，然后选择这个文件，点打开啊，选择选择这个文件啊，这个时候可以看到这个已经全部归零了，但是那些十一十二那些 数据啊啊都是没有导进来的。这个，呃，这个，呃，这个会自动自动给他跳过的。嗯嗯，就是说少了也没有问题，多了也没有问题。还有一个需要注意的是这第一行大家不要删掉，这个是表头啊。呃，便于自己观看的第一行不要删掉啊。 嗯，好的。这个插件基本功能就这样啊，如果有对这个插件有进一步升级或者其他想定制插件的话，可以到淘宝店铺滑动神器进店咨询，需要大家收看，再见。

图纸一张一张，打印太麻烦，快捷键输入 bp， 调出源泉，批量打印对话框打印设置里选择打印机，选择你要打印的纸张大小，选择打印样式，选择导出路径， 直接打印，勾选打后递增，选择打印排序，点击确定鼠标框，选全部打印内容，然后空格键和右键 等待，系统自动识别所有图框。对话框弹出你打印机的名称，智障型类打印机的样式以及打印的页数，然后点击确定就开始自动打印了。您学会了吗？关注我，每天给你们分享 cd 制图小技巧！

gdp 量打印输入快捷键 bpt 打印机选择 dw g 图 pdf 打印纸张选择 a 三存放位置，新建一个文件夹，好出的文件增加一个前缀名称，比如说 vip 排序方式，选择上下分行函左起，点击 拾取图快名或图层名，点击一下图框，然后确定安选所有需要打印的内容，此时文件正在打印当中，稍等片刻，所有文件打印完成。点赞评论我发给你。

哎。

p 二一空格导出到，有时候表格使用 q d 空格框选这些编号空格，点一下，开出材料清单，然后我们要导出个表格框，选这一些数据。 p 二一 空格导出到，有时候表格有很多人是 t tou， 运行之后没反应，因为电脑里面没有装，有时候只装了 wps 一二一 空格，这里有一个设置 s 空格，选择输出到抖的 ps， 确定再来框选这一些空格，这样的话可以导出到抖的 ps 表格，如果这一步操作他还是导不出来，那这样子来操作，输入 p j 配置 b j 空格，打开圆圈的配置文件， 然后拉到最后面，在这一个地方找到 w p s 表格的全路径，点击开始菜单，找到 w p s 的程序， 点击右键更多，这里有一个打开文件位置，这个位置还不是我们要的位置，再点开有一个属性，打开所在的位置，点一下， 这一个才是我们的 ps 的文件路径。复制上面的这一段就是到这个地方粘贴进来， 还要把文件名给他复制一下，这个文件名要全名，包括后面的点 exe， 这里导入一个斜杠，然后保存关闭，再来使用 t 二一空格在框选这些数据空格，这样的话就可以导出到我们的 wps 表格。点赞关注不迷路！

三十秒教会你完全安装以及分享。首先下载好文件，给他解压一下，再找到并打开 sita 的 exe 应用程序，他是支持所有 cd 版本，选上你现用的 cd 版本，点击安装到选择的配置中，完全就安装好了。我们打开 cad， 这里选择始终加载，每个功能后面都有对应的命令，直接输入即可使用。文件已经打包好，还是直接问就行。

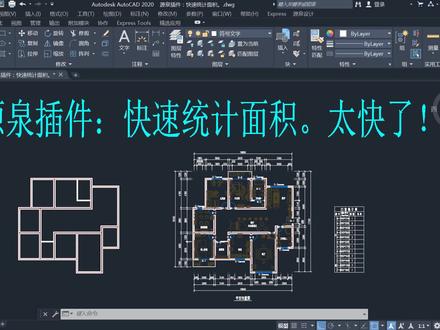

朋友们大家好，现在来说一下源泉插件快速统计面积，可以说是太快了，演示一下，比如说我想计算或者说统计一下儿童房的室内净面积，纯的 cd 的计算方法是命令 a a。 好，我们来做一个对比哈。回车，然后呢好找到这个端点，单击这个端点，再单击。 好端点单击，端点单击可以了，也可以呢，在 征点回到起点是吧？再来到这个端点单击，然后呢回车， 朋友们可以看到这个地方隐藏了啊，按 f 二键打开文本窗口区域呢就是面积，这个是平方毫米 平方米啊，等于十的六次方平方毫米，所以啊，这个儿童房的面积就是十七点四二二，四舍五入啊，小说点保留三个吧，十七点四二二平方米， 如果小说点保留两个的话，就是十七点四二平方米，这个呢朋友们可以，你统计的房间可以呢，做一个简单的记录，留着对比，是不是后边 间呢，还有周长啊，也是毫米为单位的。好，这一下，那么接下来呢，我们就使用源泉插件的命令 mg， 就是面积 看到了吧，拼音啊，第一个字母面积，回车，出来这么样一个窗口设置图纸比例，这里边呢就保持这个样子就行了啊，单击确定 好了，又出来一个窗口统计总面积，默认的选项呢，是勾选了这个指定 输出图层啊，输出面积图层名称就是大写的 mg 啊，图层的颜色两百一十一呢，是对应的颜色值 啊，保留文字是吧，这个小数点呢，保留三个，如果勾选这个一毫米输出，那么就和我们刚才 a a 出来的是一致的对吧，这个朋友们去试一下啊， 这块呢，我就不勾选了啊，以这个米平方米来作为面积的单位，明白吧？在右边呢，我们选择这个啊时取闭合范围点，单击这个按钮啊， 然后呢，再来到这个闭合的范围内，好，任意处单击， 看到了吧，十七点四二二平方米，我们刚才这个还记得吧， a a 命令出来的平方毫米是一 七四二一六零零是吧，换算过来和这个是一样的，注意一个四舍五入啊，朋友们请注意， 在这个地方呢，墙线上啊，是不是正好是一个闭合的？这个粉色的粗的虚线 与房间室内区域的轮廓线完全吻合，这是插件自动给出来的。这个粗的虚线。好，先退一下。好，摄取框单击 m 回车让他移动出来，看到了吧，这是一个整体，删掉对不对？ 是一个整体。好，我选定这个整体，在这个地方看到了吧，他会对应这么一个图层，图层的名称就是大写的 mg， 后边呢，是他的颜色是吧？刚才在那个窗口里边我已经说了这块了，明白了吧，我们继续啊。有的朋友喜欢点击菜单对吧？来到菜单源泉设计，然后呢，来到统计工具 单击，再找到这个统计面积总面积，看到了吧，这块对应了 mg 这个命令，单击 是不是也出来这么一个窗口 狗， 勾选这个一毫米输出来看一看。好，再来单击这个按钮，拾取闭合范围点 好了，比如说我在这间屋里头单机 看到了吧，平滑。好的，是不是这一下删掉，我们不需要这样子啊。 mg， 回车，去掉这个勾啊。好，再来单击这个按钮好，任意处单击平方米就出来了，只管单击下去， 看这样点没反应是吧，点在边界之外。 好了，这样啊，看到了吧，让他在这个模型空间里头，在这个式口里头全部显示单击可以了。哎，这个小技巧要注意啊，小现象对不对？好，单击， 单机单机单机单机单机单机出来了，对不对？飞车 回车之后呢？并没有结束啊，求的总面积是多少多少是吧，请点取位置以标出总面积。 现在这块已经出来了啊，一百八十点一三二是吧，好了，那么放在外边吧，任意 登机 总面积出来了，面内涵也结束了， 对不对？朋友们可以自己去加一加，看看是不是这个数字， 我呢就来帮着大家验算一下是吧。十七点四二二加二十点四四七 加七点七加十三点三零六加六八点二五一加十四点三一四加六点零九 加十五点四二一加二六加八点六零二，等于 不对呀， 这个刚才的总面积不对，我们再来这个不对啊，可能是 重复计算了导致的错误，每个房间内部点一次出来结果就行了，如果说你在某一个房间内点两次，他就会加一个出来，这个要注意啊，再来， mg， 回车好点，那个点一下好，接着点啊， 好了，回车任意处再点一下，看到了吧，这个就对了，看着八戒 调出计算器再来加一下吧。十七点四二二加二十点四四七 加七点七加十三点三零六加六十八点二五一加十四点三一四加六点零九一 加十五点四二一加二十六加八点六零二， 等于 一百九十七点五五四，和这个总面积等于一百九十七点五五三， 稍微有那么个一点点误差，正常是吧，这个总面积是对的，明白吧？关掉看到了吧 朋友们，时应源泉插件的 mg 命令统计面积，可以说太快了是吧，关于插件呢，如果朋友们需要 这个自行去下载是吧，往上找一找，很容易的对不对？自己下载安装就可以了，按照我讲的方法去安装，非常简单，对不对？这里边呢，我来抢 强调一下啊，能不能直接在这个屋子里边使用 mg 命令来算面积呢？屋里头啊，有诸多的图块图利是吧，颜色看不见， 好换一个亮的颜色啊。关掉看到了吧，这些个图例啊，在这个屋里头啊，会有影响的，同时呢，这个门构成了这么一个扇形，在算的时候呢，他也会把这个扇形啊给去掉，所以呢，算起来就不是 这个房间内的净面积，而且算起来呢，由于这些个图块这个干扰速度上也会显得比较慢。 mg 回车好点这个啊，然后在这里头对不对？单机 好了，看到了吧朋友们，非常慢了是不是？哎呀，塞， 退一下啊，朋友们在做图的时候呢，肯定会做到这么一个图，是不是 那么有经验的设计师，图画到这个状态的时候呢，就备份了，就保存了，是不是保存这个备映将来算面积，所以有经验的设计师， 图画到哪一块是吧，该怎么备份或者保存？他是有这个先知先觉的，这个先知先觉来自经验，所以朋友们呢，多画图，不断的积累经验， 是不是多留些备份是吧，以备不时之需，说不定到哪一块就应上这些备份文件了，直接拿出来应就好了。关于使用源泉插件快速计算 算，或者说统计面积，就聊到这吧，感谢观看，欢迎留言评论点赞转发，别忘了关注我朋友们，下次再会！

教大家怎么去装源泉，我们打开我们浏览器，已经不用在百度搜索了，已经搜不到了，我们直接在网址输入三个 w 点源泉， a， r， c， h 点 c n， 好放大给大家看一下这一个网址。 回车进入，然后进入网址之后就可以看到他强调了是原创免费的，原创免费，要是有人收费啊，举报他。这个收款码呢是欢迎您赞助作者开发更多的好功能。那么我们把目光挪到下面来，可以看到 这里下载地址看到吗？我们底下的这几个东西都不用管，然后繁体的简体你自己选一个，然后点击下来就可以了。 windows 的系统 叉 p 到 window 十一，现在还有我们的 mac， 苹果系统都可以使用啊。那我们直接点击下载，然后我们另存为，把它随便放在桌面上保存好，直接就下载好了。那我们把那个 cd 的窗口 后给他先缩小一点，现在出来这个压缩包呢？我们双击打开，然后他再双击进入这个文件夹，有这么多文件，好，现在遇到了第一个安装失败的问题，直接从这里面去拖动我们的安装包，找到我们的 ins 了，直接拖进去安装不行， 这是第一个原因，不解压，那我们解压呢？我们一般进入到我们的，那进入到我们的盘，我们有，我这里有三个盘，你不要进到我们的 cad 盘里面，不要进到 cad， 你这么多个位置，你随便解压跟 cad 相同的盘都可以，但是不要进到他的文件夹。我们在这里新建 源泉，源泉 cad 我喜欢打拼音啊，这样比较好找一点。源泉 cad 加双击进去，全选我们的 文件啊，全选，或者说你点击扔一个文件， ctrl 加 a 一样可以全选好，直接把它拖进来啊，解压出来，你应该有这么多文件啊，少一个都不对啊。 insta 找一下 insta 好，直接把它拖进，拖到我们界面上 等一下，然后他可能会弹出一个，弹出一个窗口啊，这里有几个选项，问你要不要加载，一定点加载要点两次点两次加载好，加载完之后呢，可以看到我们的一个菜单栏了，如果你没有菜单栏的话，我们点击上面的这个小三角，这里有个小三角， 一四到二三版本都是这样开，打开小三角，显示菜单栏后面就有个圆圈设计了，那么你可以输入几个比较常用的纸面，比如说 aw 二，选择两个点， 好梳这个墙后，比如说两百的墙后空格，然后窗进窗， a d 二啊，窗进门，或者是我们衣柜点两个点或者三个点做 l 字型衣柜空格之后啊，创建我们的衣柜，这非常常用的功能，我们可以输入 k， k 这边就有几个图库，自带的图库啊，我们随便点啊，直接可以拉出来， 那么这个图库就是基于这个文件夹，我们这个圆圈文件夹，所以这个圆圈文件夹要保留，不能删除，所以一定要放在一个好找的位置，那放了就不用管他了，那至于这个压缩包，想删就删。那么如果说你进来之后， 这些指令有些可以用，有些指令用不了，那你就要判断是不是你的 cad 啊，是不是用了什么绿色免安装板，或者是什么硬盘板啊，直接解压就拿来用的，这种都是不行的，一定要通过去下载安装包，然后打开一个安装程序进行安装的 cad， 才可以正常的使用源泉。
