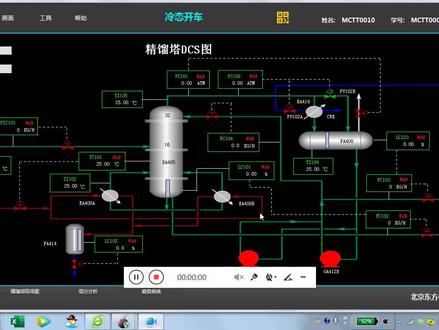

um， 好，首先呢我们进入到金流金流塔工艺仿真，点击开始学习， 然后呢我们在课程详细信息里面再点击开始学习，允许这个此网站打开计算机上的程序。 然后呢在金牛塔工艺仿真里面，首先我们点击培训项目 选择，先选择冷泰开车启动项目，我们把昨天呢呃学习的内容我们再简单的过一下，我们把精流的工艺流程呢再介绍一下， 好，我们来看这是金流的 d c s 图，我们还是把金流的工艺流程，我们先来看一下，对于这个工艺流程图来说，工艺流程图我们基本上都是从左往右看的， 那么也就说呢，我们首先要认识一下这几个设备的名称，最主要的设备就是我们这个金牛塔啊， d a 四零五是一个精流塔，它右面的这个呢， f a 四零八呢是一个回流罐啊回流罐，然后底下的这个 f a 四幺四呢是一个缓冲罐啊，这是我们四三个主要设备，那么除了这三个呃主要设备之外呢，我们还有泵啊，泵 在这里面呢，他的工艺流程是这样的，首先呢原料液啊，通过 fsa 幺零幺这个阀门 控制他的流量进入到金牛塔里面，进入到金牛塔里面以后，我们通过 lc 幺零幺这个数值啊来体现一下我们进了多少， 进了多少呢？这个是 lc 幺零幺，我们主要是一个液位，这个液位谁的液位呢？是金流塔的液位，也就是说呢，我们原料液进入到金流塔里面了，那么金流塔是一个设备，我们从外面呢看不见里面到底进了多少，我们通过 lc 幺零幺，我们来观察一下 他的液位啊，他的液位，那么液体有了，我们原料液有了，进入到金牛塔里以后呢，我们通过低压蒸汽，低压蒸汽呢，进入到金牛塔里面，给金牛塔提供热量啊，提供热量主要是干什么呢？使原料 液进行沸腾，那么使原料液进行沸腾呢？那原料液我们进来的时候呢？基本上首先你要明白精流，我们是液体进进行分离的一个设备，那么就说两种液体进入到我们的精流塔里面，我们通过控制温度来使两种液体呢进行分离， 所以呢在这原料液进来以后呢，通过低压蒸汽在这加热，加热以后呢，我们通过控制 tc 幺零幺控制整塔温度，控制好了以后呢，我们这时候呢加热到我们需要的温度，实际上这个温度什么控制到多少呢？一百零九点三， 控到这个温度之上呢？我们说一种原料液进来，本来是两种液体，这时候在这个温度之下呢，有一种液体呢，就什么变成气体了，变成气体，而其他呢废掉 也没有达到的呢，他就是液体仍然在金牛塔塔附流着呢，变成气体的这部分物质呢，他就向上走，向上走呢，来到塔顶啊，来到塔顶，然后呢通过这个管路，管路以后呢， 走到这，走到这以后呢，我们怎么样呢？这有一股冷却水，冷却水过来以后，对于这种气体呢进行冷却，冷却完了以后气体就变成液体，我主要储存在 fa 四零八这个回流罐里面，储存在回流罐里以后， 我们这要进行回流，那么也就说呢，从回流罐底部出来，出来以后呢，经过泵输送，输送以后输送到什么地方呢？输送到我的金牛塔里面进行回流，回流量通过谁来控制？ fc 幺零四来控制，基本上我们实际上，实际上在这个过程中呢，我们从理论上来说，这个回流呢，我们是要控制一个回流比的，但是回流比是一个比值， 这个比值呢很难控制，所以呢我们通过什么呢？通过 fc 幺零四这个回流量以及你的采出量，这两个之间呢，基本上我们说是二比一的关系啊，那么这两个二比一的关系，或者是比二比一这关系小一点，我们来 确定一个回流笔啊，确定一个回流笔，那么就是他，这是他们之间的一个关系。那么从工艺流程中来说呢，当我们 fa 四零八这个回流罐，回流罐里面的东西呢，我们说通过泵打过来，打过来以后呢，我们这有个三通，这有个三 三通，我们在这安装一个什么呢？安装一个检测的仪器，这个检测仪器可以检测什么呢？可以检测我们产品的质量，如果产品质量不合格的话，那我们通过泵直接全部回到什么呢？回到精油塔里面， 让他再次经流，再次经流的目的呢就是什么？我通过一遍遍回流，然后把里面的杂质全部去除掉，去除掉以后呢，他进来，进来是液体的形式 啊，进来是液体的形式，然后呢我们通过温度升高以后呢，再把这里的青祖粪变成气体，再从塔顶过来， 一遍一遍在里面呢，这个循环，循环以后呢，我们达到了一个去除杂质的目的，那么当这个检测仪器在这个三通，这的这个检测仪器检测结果呢，说我们这个质量达到 标准了，好，这时候呢可以把这个三通打开，打开以后呢有一路呢作为产出，也就是我们这个塔顶产品啊，塔顶产品产出，那么这时候呢，我们在这就不叫全回流了，刚刚呢就说所有的东西都通过回流泵打回到塔里，我们叫全回流， 那么这时候当产品合格的时候，我们一部分作为回流，一部分作为塔顶产品产出，这时候我们称之为部分回流， 而在部分回流的时候呢，我们才有生产的意义，全回流的时候是没有生产意义的，因为没有产品产出啊，那就没有生产意义， 那么就说呢检测的结果，这安装了一个检测仪器，检测结果一看产品质量合格了，好，我一部分作为回流，一部分就作为产品产出了，基本上 基本上就说刚刚说的全回流的状态呢，只有在开车的时候啊，才有，那么正常生产的时候呢，应该是一部分回流，一部分作为弹塔顶产品产出的，那么这呢我们再来看 这个金流塔，金流塔我们刚刚说了通过加热的方式哦，原料液不停的进来，通过加热的方式，我们的氢的组分或者说沸点比较低的组分变成气体上来了，上来以后呢，最后啊，最后呢变成液体后呢一部分回流，一部分作为塔顶产品产出了， 那么其他的没有气化的那部分呢？还是液体的那部分，他就淤积在塔里面，如果我们不把这部分取出来，那么这个塔叶塔的叶位呢，会越来越高，越来越高，所以呢，在合适的时候啊，知道当你的这个塔的叶位 比较这个高的情况下呢，我们把底下的这部分啊液体呢，我们作为什么作为塔府产品产出，而这个塔府产品里面呢，基本上经过回流以后，经过经流以后，塔府产品基本上都是什么呢？都是废铁比较高的物质， 而塔顶产品的基本都是沸点比较低的物质，那么就说原料液，本来这种两种呢，沸点比较高，沸点比较低的混合在一起进入到金牛塔里面， 最后我经流，经过经流一系列经流以后呢，得到的什么呢？得到单独的塔顶产品和单独的塔副产品， 也就说把这两种液体进行分离了，这就是我们经流所要达到的目的。那么在这呢，我们有几个控制点需要大家注意啊，控制点从左往右 来看，第一个控制点 fs 幺零幺啊，这是什么呢？原料液的流量，原料液的流量会对谁造成影响？会对于 lc 幺零幺造成影响。 lc 幺零幺是个什么？是个金牛塔的夜位造成什么影响呢？当我 fs 幺零幺，它的量比较大的时候，那么我的 lc 幺零幺这个夜位就比较高啊，比较高，那么还有什么呢？就是说在一开始的时候，我这个金牛塔的夜位为零，这个金牛塔是空着的， 那么这时候呢，我的 f s 幺零幺，我这个量可以打的大一点啊，我的进口阀呢，可以开到一百啊，让他呢使劲往里面进，因为呢我的 l c 幺零幺，他的标准值是多少呢？标准值是五十啊，高线是八十，低线是 是二十，我们开始可以做的时候，我认为他是一个标准值的时候，他要五十。那么刚开始的时候呢，因为我们的业位是零，所以我的 fs 幺零幺呢，在刚开始那个阶段是可以打大一点的，让他呢，在刚开始的时候呢，我们快速去进料， 然后呢基本上页位在三十五到四十的时候呢，你基本上就要把它关小了，关到原来的一半，这时候呢我可以什么呢？可以严格的控制他，控制 fs 幺零幺啊，让他什么流量达到我们的要求多少呢？幺四零五六 啊，标准值是幺四零五六啊，这是我们的 fs 幺零幺，第二个控制点是 tc 幺零幺， tc 幺零幺，我们有时候在里面讲述的时候，他也叫 tv 幺零幺啊，那么 tc tc 幺零幺是什么呢？ 他是加热量，就是我低压蒸汽给他供给的一个热量，那么你的这个 tc 幺零幺的阀门开度越大，说明我供给的蒸汽量越大，供给的蒸汽量越大，那么温度就会越高， 那我的标准值刚才说了，幺一百零九点三，一百零九点三是我的标准值，如果你超过这个温度了，基本上我们严格控制的啊，在这主要控制的就是这个量，就是这个 tc 幺零幺，因为你温度如果控制的不好，温度太高 会怎么样？可能会把沸点高的这种东西蒸成气体了，这时候我的塔顶产品不合格啊，带有一定的杂质，但是你的 tc 幺零幺呢，如果温度太低，又没有蒸汽上去，没有蒸汽上去的话， 那么我的 lc 幺零零三呢，达不到我的做题要求啊，没有页位，那么我就没有办法建立回流，所以呢，我要严格的控制 tc 幺零幺， 标准值是一百零九点三，基本上我们要求你在上下的幅度不太大啊，三五度左右，我们要严格控制这个 tc 幺零幺的量， 那么在这呢，第三个量是 lc 幺零二，是我们要注意的， lc 幺零二是这个缓冲罐的液位，因为我们在这呢是通过低压蒸汽来给整个塔进行加热的， 所以呢，低压蒸汽进来以后，他把热量传递给金牛塔以后，他就会变成液体，变成液体以后呢，他储存在 fa 四幺四的这个缓冲罐里面，所以当我的 tc 幺零幺这个量比较大的时候， 那么这个 lc 幺零二的页位也会比较高，还是要标准值是五十，高标不得超过八十，低线呢，不得超低于二十。那么你这个变化量比较大， 变化量比较大，又随着 tc 幺零幺的变化而变化，所以你要想在改变 tc 幺零幺的时候呢，你一定要先改变 lc 幺零二， 当 tc 幺零幺增大的时候，你一定要把 lc 幺零幺也要开大啊，出口给他开大点，不要让这个罐的烟罐了。 当你的 t c 幺零幺呢比较小的时候，你把 l c 幺零幺幺零二呢也关小点，不要让它出口过大，导致你这个 f a 四幺四里面呢液位为零啊啊，这是第三个量，第四个量是 p c 幺零幺， p c 幺零幺我昨天已经讲过了， 是衡量的，基本上是衡量一个塔顶压力的，塔顶压力这个标准值是多少呢？四点二五，那么四点二五呢？要求你这个不得超啊，这个压力呢，不得超六七八啊，不能超六，不能超七，也不能超八， 那么你压力如果超这三个值呢？一次要扣十分，那么扣的就多了，标准值四点二五，所以呢，你这个要调节。那么 pc 幺零幺会受到谁的影响？会受受到 fs 幺零幺影响，因为你进料比较多的时候，那么这时候呢，他会有一部分气体呢，顶上去，会影响到 pc 幺零幺，但是 fs 幺零幺呢？对于 pc 幺零幺的影响不是太大啊，不是太大，因为这个刚开始呢，你进料的时候呢，他量这个上来的 量会很少啊，很少，所以他的影响不太大，谁对他的影响大呢？ tc 幺零幺，当你温度比较高的时候，那么相当于给这个塔在不停的加热， 不停的加热以后呢，我们的上升气量比较多，上升气量一多就会使 pc 幺零幺这个压力变大，那么压力变大以后呢，我又要求你的塔顶压力呢，最多是达到五， 超过六，超过七，超过八，就认为你超压了，那么怎么处理呢？我说了，这个相当于什么呢？它是一个放空法，你要把它理解成一个放空法， 那么他如果是一个放空阀，现在 pc 幺零幺这个压力比较大了，达到六了，说明超压了，那我应该把这个放空阀怎么样？我的口子开大一点，我的阀门开度开大点，开大以后 压力呢自然就会下来。那么如果你现在想要憋牙，希望他压力上来，需要憋牙的时候呢，我们应该把 pc 幺零幺这个阀门怎么样关小一点，关小一点以后呢，他的压力就上来了。那么就说针对 pc 幺零幺来说， 你要根据 t c 幺零幺的变化来调整 p c 幺零幺，嗯， t c 幺零幺大的时候可能会导致你 p c 幺零幺大， t c 幺零幺小的时候可能会导致你 p c 幺零幺小。那么如果现在呢，你希望 p c 幺零幺大的时候， 你就把阀门怎么样关小，你希望 p c 幺零幺小的时候，你就把阀门开大。嗯嗯，这是我们的第四个量，第五个量是 p c 幺零二， p c 幺 幺零二呢？我们说这是一个什么呢？这是一个分层控制，分层控制，我们这开度不代表说阀门的大小，只代表阀门的状态。那么当 pc 幺零二等于零的时候啊，我们现在是 pc 幺零二等于零 零的时候是什么呢？冷却水是关的，这是冷却水，冷却水是关的，那么这个呢？气体冷却为液体进入到 回流罐，这个阀门是开的。咱们在做题，步骤里面有一步什么呢？有一步要求你打开冷却水， 那么要求你打开冷却水的时候，我们应该调整的是 pc 幺零二，也就说 pc 幺零二，你这个开度应该给他一个五十的量，好，五十你一回车，好，我们看到冷却水呢，给了冷却水，这个阀门变 绿了，但是这时候呢，又把另外一个阀门给关了，那么现在就是相当于什么状态呢？过来的气体，你通过冷却水把它冷却成液体了，但是呢，你把它的进口给炸死了，这点液体呢，流不到你的 fa 四零八，也就是回流罐里面， 所以呢，在这一步做的时候呢，你把它冷却水开了，不是刚打了一个五十开了吗？开了以后开完，你这一步骤得分得完以后，你再把 pc 幺零二改到多少呢？改到二十五， 这时候我保证两个阀门呢都是打开的啊，因为在整个的过程中呢，气体上来希望冷却水要进行冷却，但是冷却完了以后呢，我也不能让他淤积在这个管路里面，一定应该让他怎么样我到我这个回流罐里面， 所以我们这两个阀门都打开的时候，既达到冷却的效果又达到了什么呢？我气体过来冷却完的液体呢，进入到回流罐里面，这会使我的 lc 幺零三的液位呢升高的快一点啊。哦，这是我们讲的第一二三四五个量。

啊，这节课呢，我们来讲一下啊，这里面的串级控制以及分成控制，那么在整个的过程中呢，我们都知道啊，我们一般是这样的，所有的什么呢？以 p 开头的， 以 f 开头的，以 t 开头的啊，以 l 开头的，这四个呢？都是什么呢？这四个控制阀门啊什么呢？都是可控的，我们叫 fsc psc 或者 pc t i c 或者是 t c l c 或者 l i c， 还有一个 f c 或是 f i c， 那么这些包括呢？ f c 幺零三， f c 幺零二以及 l c 幺零二这些以 f 开头的， t 开头的， l 开头的 啊， p 开头的，这些阀门呢，我们都在哪上找呢？我们都是在 dcs 图上来进行控制的，那么还有一些阀门是以 v 开头的啊， v 开头的，那么这些阀门都在什么地方找呢？一定都在现场图上去找， 我们把阀门进行了区分以后，我们再来看各种阀门应该去如何开启，先看 fs 这类阀门呢啊，我们叫调节阀， 这个调节阀呢，一般都有前后截止阀，这就是他的前后截止阀啊，前后截止阀，所以呢，我们说开调节阀的时候呢， 光开一个不行，要一次开三个，我们才能进行流量的调节，那么调节的时候呢，在这如果是现场图上面的前后截止阀呢？都是 啊，你只需要打开就行了，那么这是不是说他是打开呢？不是的，他是问你是否要打开，当你点打开以后，我看这个阀门的手柄是和管路啊方向一致的，这个我们是打开状态， 那么这时候会出现关闭两个字，他是在询问你是否要关闭，而不是说现在的状态属于关闭状态，所以大家一定要分清楚啊，一定要分清楚啊，这类阀门是这样的， 那么这叫前后截止法，我们先来分一下前和后，然后我们再来说一下其他的东西。那么如何来分辨这个阀门前后呢？我们并不以位号的大小来进行区分，比如说了一看微三十一，三十一这个号是在三十二这个号前面，那么他 是否就代表着前阀呢？这个不一定啊，真的是不一定，我们如何来看呢？如何来判断这个阀门到底是前阀还是后阀呢？一般是这样来判断的，流体看这个箭头， 流体先流过的阀门，我们称之为前阀，流体后流过的阀门，我们称之为后阀。那么从这来看，原料液是左往右流的，所以呢，从这可以判断出， v 三十一是前阀， v 三十二是后阀。 那我们在这里要开关这些阀门要注意什么呢？无论是从做题的过程中，还是在我们的生产过程中，我们应该注意这点。就说所有的阀阀门，我们在启动的过程中，一定先开前阀，再开后， 而我们在关闭的过程中呢，一定先关后阀，再关前阀。两养，养成一个良好的习惯，因为这个良好的习惯呢，可能是我们一个生命的保障啊，因为有时候呢，你的前后阀开关顺序不同， 不一样是可能会造成一些事故的，一旦造成事故，我们化工企业的事故就是大事故，可能就是危及生命的事故。所以呢，如果我们现在开始就良，养成一个良好的习惯，我们开的时候就注意，不管是这张图上也好，还是在现场操作的时候也好， 开的时候你都先开前阀，然后再去开后阀，然后呢，关的时候你都遵循这个原则，先关后阀，再关前阀，那就说你最起码把自己呢置于了一个 安全的一个境地，不自己给自己套上一个危险的枷锁，那么这样呢，对自己的生命也是一个保障啊。好，那么就说呢，在现场图，我们的开关阀门只需要点啊，只需要点就可以了，那我们再看 dcs 图上的这个 啊，可调节的啊，调节阀怎么来调节？ fs 幺零幺，我们说如果这个阀门是可调节的，这时候呢，我鼠标过来以后呢是一个手， 如果这个阀门是我不可以调节的，我只能通过他们来进行观察的时候，我们过来呢，他是一个箭头， 所以像这啊，衡量原料液的温度的时候呢，他是什么？他只能衡量，不能去改变他，所以我们在这箭头呢，鼠标是个箭头，而不是个手，但是呢，他的流量我是可以控制的，所以呢，鼠标过来， 他是一个什么？他是一个箭头哦，他是一个手。好，点一下，鼠标左键点一下，出来一个对话框，那么在这个对话框里面有一二三四这四个不同的选项，我们分别来说一下，第一个对话框点一下，鼠标左键点一下啊， 点一下字的时候，又出现另外一个对话框啊，就是有三个选项，现在第一个选哪一个选项呢？哪个选项的对话框呢？会变成什么？会变成蓝色啊，会变成蓝色，相应的这会有一个英文字母的改变，比如说我点了 m a n， 他这会出 man， 这时候里面的对话框呢？ man 会变成蓝色的，如果你写的是 aot 啊，点一下这个 aot 呢，这个对话框变蓝了，而这体现的就是什么？这个 字母变成 lto 了。第三个，如果选 cas 一点啊，他这个 cas 呢？变成蓝色的对话框，同样的，这儿的字母就换成 cas， 那我们来看一下啊，来看一下 他们相对应的，我们控制可以控制哪些数据。选 m a n m a n 是什么意思呢？是手动啊，手动就是我们自主的去控制它， a o t， 自动交给算机来控制啊， c s cus， 他头串机啊，就相应的一个去影响另一个数据，相互之间有影响。好，我们来看 m a n， 选手动的时候，那我手动能改变什么呢？一般能够改变的是阀门开度，所以这个 op 值指的是阀门开度， 这时候呢，点一下小数点这个点的位置，点一下又出现一个对话框，这个对话框呢，里面有一个 i t e m 啊，那么这个显示的什么呢？显示的你到时候要开多少？ 那么只有在 data 这个树枝框里面才能输输入进去，你想阀门开多少？好，那我们鼠标在这点一下，点一下以后呢？哈，我给个多少呢？我给个零，说明什么呢？我阀门没开啊，这一确定的话，你看阀门还是零， 如果呢，我现在开到多少呢？啊，你点一下，我给三十，说明什么呢？这个阀门开了三分之一啊，三分之一。好，这时候你看他亮了，亮以后呢，他说了阀门开到百分之三十，你这时候呢？为什么没有流量呢？为什么还是零呢？实际上因为我的 前后截止阀管着呢啊，这两阀不开，你的管路是打通不了的，所以在这呢，我们先把它开开，我们看一下，看一下它的变化。 好，那么这时候呢流量呢？相当于他的百分之三十，因为我阀门开了百分之三十啊，只能进去百分之三十的流量，那么这时候呢？我如果我给他五十，说明什么呀？说明阀门是半开的哦，开了一半， 如果我现在给了一个百分之百，说明什么呢？说明阀门是全开的啊，说明阀门全开了， 那么这时候呢？我们的流量呢？是刚刚开到五十的时候呢？一倍啊，这是我们的阀门啊，第一种自动，那么第二种是什么呢啊？第一种手动，第二种是自动，我如果 选择自动了就是什么，就说了说，我现在希望你计算机来给我控制，我已经不想控制了啊，我现在要计算机来控制，那么计算机控制的时候我们要给个什么呢？ pv 值叫显示值啊？ sp 值叫什么？设定值， 这个 pv 值就说现在我仪表上显示出来当前流量是多少，那么 sp 是什么呢？就是我们要告诉计算机的， 我设定一个值，告诉计算机你来帮我把这个流量控制在多少，我们看这是千克每小时，所以他是对流量的控制，而不是对阀门开的控制啊， 所以呢，这是什么？是我告诉计算机，我希望你把我的流量控制在多少？当点 aot 的时候，我们一定要给个 sp 值，还是在这个小数点 点的地方来点啊？ sp 值还是在 data 的地方？那比如说现在的流量是两万八千啊，两万八千，我现在呢想把它控制在一万四千，那么我就直接输入一万四千， 告诉计算机，你把什么呢？你把这个流量控制在一万时间，这时候计算机呢就会控制你的阀门开始关小，你的阀门， 关小了一阀门以后，让他流量达到一万四千啊，这叫计算机控制啊，你看现在呢是什么呢？我设定的是一万四 阀门现在关到多少了？百分之九十一，这时候显示出来我整体的流量是两万三啊，是这样的一个关系啊，这样的一个关系哦，这是什么呢？这是我的阀门的启动的一个方法啊，启动的 方法啊，再来看，在这呢，我们刚刚前面讲了，我说这有个什么，这有个分层控制，这有一个串集，那么我们刚不是说了吗，这个控制的时候啊，这是 有三个选项，第一个是这个手动控制，第二个叫自动控制，第三个要串集啊，串集什么意思呢？好，来我们看一下串集，就说呢，我把两个量进行串联， 串联是哪两辆呢？我们看这有虚线连接，说明我一把 f c 幺零二一卡死一遍。串机以后呢？串的是谁？串的是这两个量 啊，串的是这两辆，那么这两辆谁是主变量，谁是从变量呢？ lc 幺零幺是主变量， fc 幺零二是从变量，怎么个主怎么个从？ 就说主变量会发生变化。我们刚刚说了，既然是叶位，他的标准数值就是五十啊，那么如果呢，他达到五十的时候，我们都比较平稳啊，而且呢低于五十的时候呢，我们不踩出他副产品，为什么呀？我要保持这个叶位， 但是如果这个页位要高于五十了，那么由于他俩采用的什么串集控制，也就说呢，他的量变化会影响他的变化，怎么变化呢？就是一超过五十以后，比如说五十五了，这时候呢， 自动的系统就会使这个控制这个 f c 幺零二这个阀门自动开大，开大以后呢，让他什么？让他的出料量增大，增大以后呢？增大到什么时候呢？增大到 f c 幺零二，变到我们应该 控制的这个五十的时候。好，这个阀门自动由计算机控制，他就怎么样？变小了啊？又变小，变小以后呢？又维持原来量，只要他不上升， lc 幺零幺的这个数值不上升，那么我的 fc 幺零幺二也不会扩大， 但是一旦 lc 幺零幺的量上升了，就会导致我 fc 幺零二这个流量变大啊，这叫什么？这叫串机控制。那么反过来，当本来他应该是五十的值，结果现在怎么样呢？这个 lc 幺零幺呢？数值降低了， 降到四十五了，那会怎么样？一个反应啊？内部会有一个反应，会使 f c 幺零二这个阀门呢，自动关小，他会关小采出量，关小采出量以后呢？让这个液位持续上升，一直到什么程度呢？ 一直到五十啊，到五十以后呢？那他又恢复原来的状态，这叫什么？串级控制？我们再来看分成控制， 那么在这道题里面呢，最典型的控制，呃，这个分成控制呢？是 pc 幺零二啊， pc 幺零二，我们通过压力这一个阀门啊，压力这一个阀门控制什么呢？啊？这一个变量来控制两个阀门，我们可以看到这两个阀门在两个不同的线上， 一个呢是 pv 幺零二 a， 他在什么冷却水上，而 pv 幺零二 b， 他在什么？他在进料上面啊，就是什么呢？我上升的蒸汽经过冷却以后， 冷却成液体，然后进到什么我回流罐，这个回流罐的进口阀上，在这个上面， 所以呢，我们叫分成控制，就说明什么呢？我们阀门分成了三成啊，分成三成，那分成如何三成呢？好，我们来看一下， 他是手动控制，比较这个容易看到。那么现在零的时候，那我我们的感觉零应该是阀门关了，可是看一下，因为我这虚线连着两个阀门，所以呢，这一个变量会影响到两个阀门。 在我们给零的时候，状态是什么状态呢？看有进料什么呢？气体过来以后，不加冷却，直接倒了回流罐里面 啊，没有经过冷却器，没有过到这啊，他没有走这路，没有经过那个换热器，直接就倒罐里面，所以这个阀门是打开的，而这个冷却水的阀门是关闭的。那这是什么？这是第一个量，零这个量，所以我们也叫 零这个档，也就说打零这个档的时候是没有冷却水的，那我们再看五十档 哦，给五十这个档的时候，发现刚好相反了，本来我们的认知是什么呢？如果给五十应该是阀门开度，给了五十，开了五十应该是一半的流量，但是实际上呢，这个五十档代表什么意思呢？我冷却水是通的，但是呢，这块 看啊，这条线呢，气体呢？不再往这走了，气体从这过来啊，过来以后呢，经过冷却水 换热以后，进到我的 fs 零八里面，那么如果我刚从这走，没有从这走的话，那么怎么样呢？相当于冷却水不进不进以后，你气体从这直接就过来了啊，过来了，没有经过冷却，那么这是五十， 这档是什么？冷却水开的，但是这条阀门是关闭的啊，关闭的好，这是第二个档，第三个档，我们再来看一下，第三个档呢，我们叫一百档，再看给一百是什么状况？ 好，给了一百，这时候发现什么呢？哦，五十和一百是一模一样的哦，五十和一百是一模一样的，所以呢，在这呢，我们就是什么有一个低于五十的，也就说我们在看这个四十九 啊，哦，给于四十九，没有上五十的时候，给于四十九的时候，我们发现这是我们的什么第二个档，第二档不是五十档，而是四十九档啊，四十九档，四十九的时候是什么？是我们的两个阀门都处于 打开状态啊，都可以都处于打开状态，那么就说冷却水也开着，然后一路还可以从这进入到我们的四零八里面。好，我们再来把它看一下，就是分为三个档，一个零档，一个四十九档和一个一百档。 零档的时候冷却水是没有开的，看冷却水啊，我给他零冷却水关了，而这条这条管子开的，然后四十九档啊， 输入值在四十九的时候呢，他俩刚好相，他俩是全开的，都开的，既有冷却水，还从这条管路能进到 fa 四零八，然后呢，还有一个档是什么？一百档，一百的时候这两个反过来的，有冷却水，但是气体不再由这条管路 进入到 fa 四零八，这叫什么？分成控制啊？分成控制就是分成三成，我们在这呢也可以理解为分成三档、零档、四十九档以及一百档，这叫分成控制啊，分成控制好，那么在我们的这个整个过程中， 整个过程中呢？我们呃工艺过程中，这种分成控制和这种什么串集控制非常常见，而且呢我们还有什么呢？还有比例控制啊，还有比例控制，都是比较常见的一些这个控制方法。那么在这呢，我们还要注意一下，就是这个 pc 幺零幺， pc 幺零幺我们看到它是一个压力啊，一个显示压力的，那么这个是在什么？实际上我们显示的是塔顶压力，塔顶压力，它这个仪表是 在这呢，但是呢我们可以控制 pc 幺零幺，那 pc 幺零幺是控什么的呢？我们看给个一百啊，给个一百以后呢，他的压力会持续的下降啊，他会持续下降，那么下降的过程中呢，我们来看啊，这个开了和关了以后，哪一个阀门发生了变化？ 虚线连接的是在这，过来以后呢？是这的，并没有在这是在这，这是什么呢？这是我回流罐上面的一个放空法， 为什么呢？放空阀一打开以后会影响到塔压呢？就是因为我们看这条线路过来啊，这条线路过来，从塔顶连到我们的回流罐，这个中间的没有任何与不开口， 没有任何一个开口就说没有任何一个地方能使气体出去啊，那么气体既然不能 出去的时候呢，我们压力就不会减小，所以这点的压力和这点的压力是一样的，我们通过这来衡量塔顶的压力，而控制呢主要控制的是放空阀， 放空阀一控制一开大的话，我们把里面的气体放掉，放掉以后呢，从这有开口，马上会使得塔压也下降啊，塔压也下降，所以别看我们这个 pc 幺零幺这个是在这个位置，但是实际上他控制的是一个什么放空阀啊？ 这是我们几个比较重要地方，还有一个地方在哪？在这我们可以看到这所有的管路都有什么？都有旁路啊，都有房路，旁路，大家可以想一想在我们的生产过程中，旁路起到一个什么作用，那么在什么时候呢？我们基本上 会使用到旁路，在整个做题的过程中，我们实际上是经常会使用到旁路，而且在生产中试用的方法，在我们这个啊仿真的操作工操作过程中一律呢都适用。 好，今天呢我们课程就讲到这，下节课呢，我们来带着大家一块进行这个金六塔的开车的一个操作。

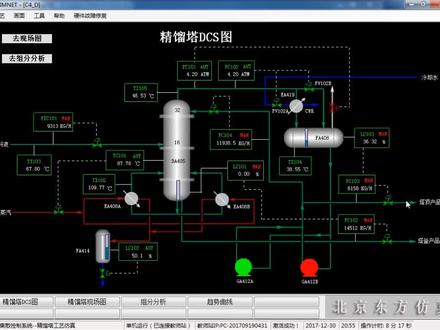

啊，接着我们对于精流工艺呢做一个详尽的介绍，那我们来看一下，在这张工艺流程图中呢，我们的线型呢，一共有三种，一个是蓝色的，一个是红色的，还有一个是绿色的， 那么这三种线代表着什么意思呢？我们一般把颜色比较深的啊，颜色比较冷的，我们一般是冷流体，而这个红线呢，我们明显看到他比较热烈，所以这个亮色呢，我们就作为热流体。一般来说，我们在这个 呃 dcs 图上，或者我们这么说，在这个仿真操作上，一般呢就说颜色比较亮的都代表的热流体，而冷色调的都代表的冷流体。其他呢，剩下的绿色的线我们代表什么呢？ 代表的是主物料的线啊，主物料线，好，那我们来看一下，那么精流是什么呢？我们前面已经讲过了，精流的工艺工艺，他就是利用什么费点不同来把我们的物料呢来进行分离的， 一般的分离的是什么？是液体，也就是说精瘤是进行夜夜分离的，而还有一种呢，吸收解析是进行气气分离的， 也就说液体混合液，我们通过精油的方式来进行分离，而气体混合物呢，通过吸收解析的方式来进行分离。好，我们在这来看一下， 首先混合液啊，这就含有两种或两种以上的组分，我们在这呢，为了便于大家理解，你可以认为我们的原料液里面含有的就两种组分，一个沸点比较高的， 一个沸点呢比较低的啊，那么原料液呢，通过这进来，这个是什么呢？是加料板，我们前面讲过了加料板，通过加料板进来，加料板呢，把经流塔分为经流段和提流段，这是什么呢？这是灵敏版，我们两个不同的版， 那么在这呢，是从第十六块板进来的啊，一共多少呢？三十二块板，从第十六块进料板进来，进来以后呢？这两种啊，我们刚说了，为了大家便于理解，我们就认为 是里面含有 a 组分和 b 组分的，那么现在呢， a b 两种组分是在这混合的，混合以后呢，我们给他的热水呢？低压蒸汽，这是一个低压高温的蒸汽进来，进来以后，对于原料液呢进行加热， 加热温度我们是通过谁来控制？通过 tc 幺零幺这个灵敏版温度来进行控制，控制我们什么呢？既然我们刚说了是两种液体，这两种液体呢，一个沸点比较高，一个沸点比较低， 那么当我们控制温度在高沸点和低沸点的这个液体之间的时候，那么这时候呢，沸点比较低的，他沸点比较低，我们就说他笑点比较低，他就容易笑，那么也就说沸点比较低呢，他就怎么样容易气化？ 当我的温度一加到这个沸点比较低的这个溶液的时候啊，温度跟他相近的时候，那么这时候他就气化了，而另外一种呢，他的沸点比较高，你很难让他气化，所以呢，我们一般加热温度选择在什么呢？选择在这两种溶液的 沸点之间，让低沸点的容易气化，而高沸点呢，仍然以液体形式存在，所以在这呢，我们加热的这个温度呢，通过严格控制 ts 幺零幺的温度，使得两种物质呢，一种气化啊，变成气体从塔顶出来， 而另外一种呢，我仍然以液体形式，在什么还是留在保留在我的它里面？那我们可以看到原料液进来以后，我们通过低压蒸汽开始给这个原料液加热， 加热以后呢，那么有一部分就气化了，气化以后从塔顶上来，但是在塔顶上来的过程中呢，不可避免的我们还会带着一部分液体啊，这是什么原理呢？就是比如说了，我们有时候也会看到家里呢，你在下面的时候，我们首先 要给这个锅里要怎么样？要加一定的水，加一定的水的时候，当这个水沸腾的时候，我们会看到向上的不一定全是液体，他还会怎么样？由于这个气体的上升过程中还是会把一些液滴带上来的， 那么在生产过程中就是什么呢？我们本说本来说上来的气体这种物质，哎，结果呢？由他过程上升的过程中，他还会把一部分 b 这个液体也带上来，所以不可避免的会把一些杂质带上来， 也就说我一般直接上来的不纯，这就是后面我为什么要在这里面一遍一遍的循环的原因啊。我们这样这样说的说，一般在生产过程中，他的单程转化率，也就是一次的转化率都不太高，所以我们要多次循环 啊，这就是我们讲的为什么要多次部分气化，多次部分冷凝的原因，就是为了我的产品质量最后达到的要求能够达到高纯度啊，是这样的原因，你如果只是蒸一次出来，好，这个什么呢？这个气体里面夹杂着液体， 也就说 a 组分里面还带着一部分 b 组分，这时候你塔顶出来是一个不纯的产品啊，是达不到我们要求的，所以呢，我要求一开始呢全部都回到塔里面， 回到塔里面以后呢，一遍两遍的去转，转的目的就是一遍一遍的，就像什么我们剥玉米皮一样，剥完一层再剥完一层，最后呢把所有的杂质全剥下来，我能够看到里面的玉米啊，是这样的一个原因， 那我们一次一次循环也是目的，什么？是把这个 a 组分里面掺杂的部分的 b 组分给他剥掉，通过一次一次循环给他蒸，蒸了以后呢，让他下来不要跟上去啊，这是我们的目的。 好，我们来看两个流程，一个是气体流程，一个是液体流程。先看气体，那么通过加热以后有一部分物质，比如说就说我的这个 啊，沸点比较低的物质，我们是 a， 他就变成气体了，我们这个也称之为清祖粪。他从塔顶出来出来以后呢，我们说通过这个冷凝器 ea 四幺九冷凝， 冷凝完了以后呢，我们进到什么？进到回流罐里面啊？进到回流罐里面，那么为什么要经过冷凝呢？我们上来是 气体，我们大家都知道气体是难以储存，难以收集的，所以通过管路输送过来以后，我通过冷却水给这个气体呢，在这个换热器里面进行热交换， 热交换以后让这个气体的温度降下来，降下来以后呢就液体形式储存在我们的 fa 四零八这个回流罐里面，否则的话这个气体我难以收集，稍微有点缝隙他就跑了，跑了以后呢是不利我的生产，会浪费我的原料，所以呢在这通过一个冷却器降温，然后让他以液体的形式存在于 fa 四零八这个回流罐里， 冷却完了以后到这了，到这以后倒回流罐，倒回流罐以后，我们刚说了我们要什么？我们要首先进行全， 也就说呢，我没有产品产出，所有从回流罐过来的东西我全部打回到塔里面，这我们称之为全回流。全回流的时候呢，我们有进料，但是不出产品啊，不出产品的，这时候呢，你出了产品也是一个什么？一个 这个我们说不合格产品，你出了也没用，所以呢，我来生产一个合格产品，那么合格产品呢？就是什么？我再把它，你不是不合格吗？我打回原来的这个塔里面，我继续蒸啊，继续蒸啊，一遍一遍的蒸，蒸到什么时候呢？一直蒸到我产品合格为止。 哦，那么我们把所有的回流罐里的东西，我通过这个泵，我都打到什么我的金流塔里面，他呢？通过谁呢？通过泵啊， 新泵来进行输送，然后通过流量通过 fc 幺零四来进行控制，控制进到这个精油塔里面，然后再二次蒸，再二次回，直到我产品合格。 那么有人说了，你这个争了一遍，两遍，三遍，四遍，你什么时候判断？你怎么就能判断出他产品合格呢？比如说这啊，我们送上来以后，这是个三通， 这是个三通的时候呢，我们说了啊，在这我可以加一个在线检测仪器，我来检测一下我这个产品是否合格， 如果产品合格了以后，我这个三通打开，让他一部分作为塔顶产品产出，另外一部分我再补充到塔里面，按二次进行啊，所以呢，在全回流的时候，我们料进到一定一定程度就不再进了。 什么呢？你要是不停的进料而不出产品，我最后的结果就是把我这个进流塔别炸。所以呢，我进到一定程度以后，我就开始不再进料，停进料了，我也没有产品产出，就上我的产品，在里面一遍一遍打回流，直到产品合格。 那么合格以后，这个只是我们一个开车的过程，一般呢，我们在生产过程中呢，他是一定要有进料，也要有弹性产品产出的，也就是我们的部分回流过程。 刚说了全回流呢，是一次性进料，然后呢停止进料，没有产品产出，让我上面蒸发出来的这个 这个东西，这个物质呢，不停的在这个管路里面回流啊，直到产品合格。那么合格以后，我就开始不停的进原料，然后呢不停的有产品 产出，而且有一部分是回流的啊，所以在不进料也不出了出料的那种状态下，我们叫全回流。而有一部分产品产出，另外一部分呢作为回流呢，我打回到塔里面，这是一个正常生产的过程，这个我们叫部分回流。 好，这是我们的气象的这个物质在这张工艺流程图里面的走向。那我们再看液体， 刚说了这个原料液呢，是液体含了两种组分，一个 a 组分，一个 b 组分， a 组分呢，沸点比较低啊，当加热到他的沸点以后，他马上就气化了走了。 那么还有一种 b 物质呢，它的沸点比较高，就是呢，你如果没有达到它沸点的时候呢，它仍然以液体形式存在，那么这样就 可以把一个混合液到这个塔里面呢，就分成两种状态，气体往上走了，液体自然是往下流，往下落下来，那么往下落下来呢，这就是什么塔府产品，我们直接从这就给他打出来就可以了 啊，就可以分离出我们所需要的塔顶产品以及塔夫产品，所以原料液过来的时候，这是一种混合液， 经过精流塔以后，我们得到什么呢？得到可以得到纯的塔顶产品 a 物质，而纯的塔体塔腐产品 b 物质啊，这是我们的一个过程。 好，那么在这呢，我们热源是什么呢？就是这个低压蒸汽啊，低压蒸汽，你别看它是低压，但是它是一个高温，它的温度是比较高的，那么在这呢，通过什么温度控制器 tc 幺零 来控制控制呢？我的温度是什么呢？接近那个低费点的，而比高费点的要 低，而且呢是远离高沸点啊，离什么低沸点的这个物质呢？和他的沸点相近，我们控制这个 tc 幺零幺，然后呢和高沸点呢又差的比较远，这样呢，让高沸点的物质呢，你不要被其化，仍然液体存在于这个塔里面， 而低沸点呢，你这时候呢，因为比你的沸点要高啊，所以已经气化了，这时候让我气化比较完全一样，让我的气体全部都从上面走 啊，这样就可以得到我们最后想要的分离结果，也就说分出什么呢？纯的塔顶产品以及纯的塔服产品，这是我们的一个过程，那么在这个过程中，我们再来说一下 我们有些标准的工艺参数，那么这个标准的工艺参数就是什么呢？就是我们达到了这个标准工艺参数呢，可以使我的整个生产过程都比较平稳， 如果生产过程比较平稳呢，从生产上来说，我就很容易得到什么呢？得到纯的 a 组分，也就是合格的塔顶产品以及合格的塔服产品。 如果我们的这个参数变化是比较大的，那么这个时候可能会导致什么呢？我的塔顶产品也不纯，塔府产品也不纯，使得我的产品的合格率降低，所以呢，我们要维持我们所有的工艺参数呢，要 得到达到一个什么标准的一个工艺参数，这样才能保证我产品的质量啊。嗯，那么在这个过程中呢，我们说这是针对于生产来说， 如果针对于做题来说，你的这个所有的量越靠近标准参数，那你的整体做题的得分会越高啊，所以不管从哪个方面来说，生产方面来说，还是做题方面来说，我们都是 应该是更接近于我们的标准参数才更好，而且呢，要求我们的控制比较稳定。好，那我们就来说一下我们的标准参数， 原料液是通过这个流量控制器 fi fse 幺零四来控制的，那么他应该是多少呢？我们的标准参数应该是幺四零五六啊， fse 幺零幺幺四零五六啊，这是第一个数值啊， 哦，他的什么呢？他的单位是千克每小时哦，再往这儿 t c 幺零幺，这是什么？我们 的灵敏感温度八十九点三啊，这是进料温度啊，进料温度塔府温度底下，这个呢是灵敏版温度啊，这个呢是八十九点三，灵敏版温度 ti 幺零二，这是什么呢？这是一百零九点三 lc 幺零二，标准参数五十五十。我们前面就说了，我们可以看到这是一个缓冲罐，既然是罐，他就有可能什么干干了啊，抽空忘了就干了，也有可能呢，会怎么样？会 啊，淹了这个罐会淹了。所以我们有一个高位报警和一个低位报警，他的标准值夜位是五十，但是他有高报，有低报，就是高位报警和低位报警，那么高位报警在这是多少呢？是七十，低位报警是三十，也就说低于三十，高于七十 会扣分。只有什么呢？你的业位保持在五十的时候呢，他的得分是最高的哦，这是 lc 幺零二 pc 幺零幺，我们的标准值是多少呢？是四点二五啊，四点二五， 呃，压力是四点二五啊，大家，那么 p c 幺零二是多少呢？也是这个四点二五， 这 fc 幺零四，这是一个回流量啊，回流量我们要求控制在多少呢？九六六四啊，九六六四 x 幺零幺呢？是越位，只要是越位，我们所有的标准越位都应该是五十啊，都应该是五十，没有其他的。那高报和低报也是一样的啊，高报是什么呢？是百分之七十，低报是百分之三十。那我们来 看一下为什么要有这个液位的高爆和低爆。首先我们看如果高了啊，液位太高的话，可能会造成烟塔啊，这个我们都知道，一烟塔的话，整个经流就进行不了了啊，那么低爆会怎么样呢？我们在这看有低压蒸汽的， 那么低压蒸汽的话，如果我们的液位太低太低的话，可能会造成干烧，一旦一干烧，我们的设备就烧坏了，所以在这呢，他要求你的低爆不能低于三十， 如果低于三十的话，可能热蒸气一过来，马上就蒸干了，一蒸干以后呢，干烧了，干烧以后对我们的塔设备是不利的，所以我们的高爆七十，低爆是三十啊， pc 幺零二四点二五翻过来 lc 幺零三，它是 一个什么呢？是一个夜位，既然是夜位，一定都是多少呢？标准是五十，高报一样七十，低报也一样三十。还有呢，我们塔顶产品啊，塔顶产品呢，是 f c 幺零三， 那么这个 fc 幺零三是多少呢啊？幺零三是什么？它是塔顶的流量，塔顶流量的话，我们是一个六七零七啊，六七零七， 然后 f 四幺零二是什么？是一个塔府采出量，塔府采出量呢，我们要求他是七三四九啊，七三四九，也就说呢，这些标准参数我们应该把它记清楚， 只有记清楚以后呢，我们才能在做题的过程中呢，才能知道我们到底这个量应该控制到多少啊，你只有呢把它 控制在标准量附近，我们说生产才能正常运行，我们出来的产品才能合格啊，而且呢，在做题过程中呢，只有你的这个控制的参数和标准参数越接近，我们的成绩才能越高啊，成绩才能越高。 好，这是我们说的，我们来看一下这个分层控制，那么分层控制，什么叫分层控制呢？就是由一个阀门啊，我们这什么是一个压力调节阀，由一个压力调节阀呢来控制两个阀门，这叫分层控制。 好，那么在下节课的时间里面呢，我们详细来讲一下分成控制以及这个串集控制啊。这节课内容我们就讲到这里。

that's wonderful。 我为了让你们不用那什么啊，我为了让他速度快一点，我加了一个仿真时钟啊，你们做的时候不需要这个， 我们现在等这个 l c 幺零三这个量啊， l c 幺零三这个量，等它降到二十。 嗯，在等的过程中我们也说一下啊，明天，明天上午呢，我们会把间接反应辅的开停车啊，因为间接反应辅术于比较简单的，我们把开停车呢会一次性讲完， 因为经流呢，属于比较复杂一点的公段啊，稍微复杂一点的公段，所以我们用了两天的时间，昨天讲了开车，今天讲停车，明天呢？我们今天 反应符只用一天的时间，我们就把今天反应符讲完，然后再下一次呢。还有比这个精流更难的一个吸收解析啊，吸收解析咱们现在呢只有一副图，两副图，一个 dcs 图和一个现场图。那么到吸收解析的时候呢，有两个 dcs 图和两个系那个现场图， 一个是吸收的 dcs 图现场图，一个是解析的。呃， dcs 图和现场图，所以那个要比这个还复杂啊，我们放到下一次啊，下个周六周天再讲。好，这个完了以后呢，降低啊，降低至百分之二十了 降低至百分之二十以后啊，还没有差一点啊。 呃，我们就应该要什么呢？要停这个金六塔的进料了啊？停进料我们看这一步呢，我们已经完全的做完了，做完了以后呢，我们现在要停进料，停进料的是调节 f c 幺零幺， 那么基本上呢，调节停进量呢，应该是把它什么呢关成零 啊，我们看这一页基本上全绿了啊，那么关完他了以后呢，我们要求关 v 三十一和 v 三十二，很显然这两张图是在什么呢？在现场图上 我们关闭 v 三十一，关闭 v 三十二，关完以后 要求是关 t t v 幺零幺， t v 幺零幺实际上是什么？ t s 幺零幺。然后呢我们来看一下，在这呢，我们没有我们的可逆箭头，而且我们现在又在什么地方呢？又在我们的这个现场图里面，所以如果你做的熟的话， 你基本上可以把这张图上的所有的关掉，也就说你要关的是 v 三十三、三十四以及 v 十三， v 三十三， v 三十四， v 十三。 好，关完以后我们再在 d c s 图上把这个呢更换手动，然后关为零 啊，这一溜我们就做完了，然后要求关的什么呢？手动关闭 f i c 啊， f c 幺零二啊， f c 幺零二，在这 手动，然后呢关闭关成零，他本来就在手动状态下关成零，关成零以后他关了肯定他的前后阀门要关，所以我们把 v 三十九和 v 四十关了，再来看， 我们做到这了，做到这呢，要求你现在什么关？ f c 幺零三，关完 f c 幺零三以后呢，我们要把四一四二关， 咱们来这看这呢，我们后面啊，刚刚我们是不是开了微十，微十这有一部要求你开微十，但是实际上我们在前面开，前面开的好处在哪呢？ 就在这，咱们前面开残液，排残液的时候呢，我们是前面就把它打开了，打开了以后呢，就是什么呢？我们把所有的这个罐里面的回流罐里面呢， 全部通过什么泵打到我们的金牛塔里面，然后让他排掉，这样排的时候呢，我们首先我们是有两个啊，两个口，他的速度会快，我们主要是这个目的，所以呢提前把威士开开了啊，提前开的威士，那么现在呢，要把 f v 幺零三他关了， 关完零以后，既然他关完了，肯定要现场涂上，把他的前后阀关了好再回来看。剩下一个要把 l c 幺零二手动模式， 手动手动模式呢，基本上要 排残页啊，我们再回来看啊，你看这个呢，是只说了手动模式，没让你，没说让你干什么，而这一步操作呢，你看他有一个评分， 那么要对于这个什么呢？ f 四幺四要进行卸液的，所以我刚直接就做，把它手动以后呢，把它就开成一百，让他往出排啊，基本上所有的你最后完了以后呢， 所有的罐里应该是清干净的，所以在这呢预先你就应该能知道他只说了这部没有，没有说这个手动模式完了以后，直接就是阀门开都开一百啊。 啊，停回流，停回流已经，我们刚刚提前做了这个是吧，将 fs 幺零四打过来了，所以这个我们提前做了，做了以后呢，我们说当液位降为零以后，停回流 关闭 f c 幺零四，呃，把它关了， 关了他一关，你肯定要想到他的前后阀门要关，所以不用看都有这一步啊。关， 为什么我们这出了一个叉的，我们来看一下，在这个里面呢，有一个先后顺序，先后顺序的时候，我们要求你先该关 v 四十三，再关 v 四十四，那我刚刚呢是顺手就关了 v 四十四，才关的 v 三四十三， 那么应该是什么呢？所有的操作应该都是先关前阀后，然后再关后阀。怎么来判断的前后阀呢？流体流经的阀门先流经谁，谁是前阀，先流后流经谁，谁是后阀，所以他流体是这样流动的，应该先关四十三，再关四十四。那么 现在已经错了，已经错了以后呢？我说能不能说是我重做一遍，我这个分就得不得， 但是不得，如果已经错了这步，这步要不要做也要做啊？你要做，做完了以后呢，你确认你这个四十四阀关闭，然后我们再开始关泵，既然是关泵停泵，我们一定要知道先停的是什么后阀，再停泵，再停前阀。那么从这个我们顺序再看一下， 留体，先留的十九，再留的十七，所以呢，十九是前阀，十七是后阀。在关的时候，我们应该是先关的是后阀啊，先关后阀，再停泵， 然后呢再关前阀 啊，这样呢，我们这些也做完了啊，做完 完了就剩下降压了。降压以后呢，我们要求什么呢？液体排完以后，手动打开 pv 幺零幺进行降压， pv 幺零幺呢？我们实际上是这个，这个呢要求手动，然后呢降压， 降压。既然是降压，我刚才都说了，你是想让他压力降低，降低呢，肯定是上面的口开的越大越好啊，开的越大越好。 那么在这呢，就说我们的塔内液体没有完全排完啊，所以他认为你这是不能做的， 因为在这个过程中呢，我们这又进来了一部分液体啊，又进来了一部分液体，所以呢，你可以再接着把这些 阀门呢再开开， 开开以后呢，让他这部分液体再出来。呃，或者你直接开 v 十五也行， 因为开威十五呢，我们从旁路走了，一从旁路走以后呢，我们不用开那么多的阀门，好，降为零了。 降为零以后呢？我们开始这个啊，现在呢？降为正常以后呢？我要开 p v 幺零幺啊，关闭 p v 幺零幺，把它关成零， 关成零完后我们再做下一步要求你的是什么？关的是四五四六，然后呢再把 pc 幺零 二头手动啊，这次一定要看清楚了，我们要先关的是四五，再关的是四六四五在这，四六在这，关完四五四六，然后回到这关 pc 再看一下吧，四五四六，然后呢把 p c 幺零二投手动 一样，他没有说投手动投多少，那么没有说投手动多少的话，我们基本上因为他要求什么呢？他要求是这个你 要冷却的，所以呢把这呢相当于我头手动以后呢，把冷却水开开，这时候呢，我们就把它变到多少呢？ 变了五十啊，变了五十，然后现在就等谁呢？等灵敏版温度等他啊，灵敏版温度呢？现在降到五十度以下了。现在什么呢？要关塔顶冷凝水啊，关塔顶冷凝水的时候呢？我们刚不是把冷凝水开开了吗？现在关他就是把它关成零， 关冷凝水就是把 pc 幺零二关成零。好，我们再来看这部做完以后我们要求做的什么？关四八四九，然后把 v 十关掉，我们到现场涂去关四八四九 四八，在这关闭四九关了，然后呢要求把 v 十关掉。好，我们这个也就做完了，那我们 再看一下降负荷做完了，停进料做完了，停，回流做完了，降压贴做完了，扣分步骤呢？没扣啊没扣，那我们在这呢可以简单浏览一下成绩，基本上我就还错了一个大步骤，九十七应该是没问题 啊。啊，那么就说呢，时间，我这边讲边说，我们用了二十分钟，快的话你应该是用多少呢？十五分钟你停车就能做完了啊，这是我们的停车啊，停车呢， 我们就讲这么多，然后明天，在明天上午讲解的时候，我还是会先问一下大家，你们对于停车在操作的过程中有没有什么问题， 如果有，明天上午把我们把他踢出来，我们先解决一下，然后解决完了以后呢，我还是一样先会把停车过一遍啊，公益流程呢？再过一遍，但是明天过 过的时候我只过公益流程，我们不再过这个做题的步骤了啊，那么过完公益流程以后呢，我们明天要讲间歇反应辅的开车以及停车啊。好，今天的讲课内容我们就到这里，大家可以开始自由练习啊， 然后我们再看一下啊，在这看一下，你们不是现在有些人这不练完停车吗？有些人还想回头再把开车再练一下，那么点公益，鼠标左键点公益，然后培训项目选择 问你退是否退出当前工艺点是好，到这个里面，我们在鼠标左键点培训项目，然后呢把冷泰科学车点一下，点一下啊，变成这个浅蓝色的，然后启动项目， 这样就回来了。又到金流的开车了，那么咱们说了，我开车做完，我又翻回头，我还想把昨天的裂管式换上气，我再练一下怎么办？ 你把鼠标点这个叉啊，把它关掉，问你 dcs 仿真系统将关闭是否继续？是点是 我们这个就退出去了，那么退出去以后呢，会出现到这个界面上，你们现在这个界面上基本上应该先退 推出到这个界面。什么叫课程详细信息？在这个课程详细信息里面，你把你的鼠标呢向左移，移到课程列表点一下，那么就回到了，我们可以选择各个仿真单元的地方，如果你想点啊，重新练一下换热器，那么你点击开始学习， 又进入一个新的课程详细信息，在这个课程详细信息里面，你再去选开始学习。 哦，还是允许。然后呢，我们的软件程序就载入中，载入了以后呢，你就可以开始你的 另外一个仿真模块，比如说换热器啊，换热器练习就可以开始了，一样的，在这里面呢，先点培训项目，然后点正常开车，然后点启动项目 就可以了啊，好，我们在做题的过程中，现在练习大家练习在做题的过程中呢，如果还有什么嗯，不明白的或者有什么疑问的，你可以直接问我啊。 在停车的过程中啊，经流停车的过程中，大家一定要注意那个 v 十一定要掀开你的 f f s 幺零四呢，一定要先调啊，这两个要注意的，否则的话你会花很长的时间， that's wonderful。

来来来，给大家讲两句，讲什么呢？循环硫化成葫芦的第二个重要概念， 发料温度。所谓发料温度，是通过发料系数回到南城市中的循环回的温度，他可以起到调节疗程温度的作用， 所以运行中必须严密检测反调温度。温度过高可能造成的发量期内结交运行时应控制反调温度，最高不超过一千摄氏度，可以通过 调节给美量和反调风量来实现增减。当反调温度过高，可适当减少给美量并加大反调风量，从此检查反调期有无堵塞， 及时清除，保证反料期的通畅啊。关于反料温度的概念就给大家 分享到这，关注我，分享干货我来抢。下期视频给大家分享 cfb 过路的第三个概念，料种插牙，敬请关注！
