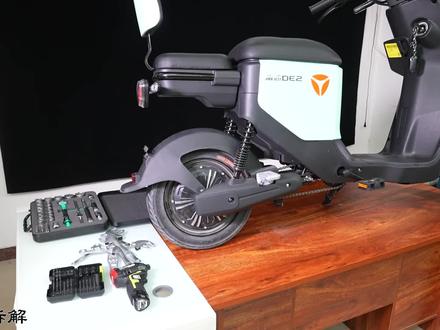

ok, 今天继续来完成昨天没完成的作业。雅迪电动车的拆解部分,首先先看一下他这个塑料外壳的拼装细节,车灯的缝隙结合处, 前后面板之间的缝隙结合 脚踏部分 坐垫下方的缝隙。 打开马桶盖电池我已经拿出去了,然后分别这个位置和这个位置里边四颗螺丝, 四个螺丝拧下来之后,你便可以得到一个巨型的烟灰缸,但这个位置有线, 继续再拧下来这两个螺丝,然后这个位置就可以抽出来 继续朝后拆。先把散人的这一部分拆下来,这个是卡上去的,直接就可以把它拿下来。 后面的刹车灯和转向灯部分一个铁架, 看一下后支冲的结构,刚才这个铁架是真的一个意思,人就坐在这上面。 接下来的套路就是见螺丝就拧, 然后首先可以拿下来的是底下这块塑料,两边有卡扣, 然后这边可以看到两颗隐藏的螺丝 朝上提,这个时候两边的外壳已经失去灵魂了,上面已经没什么固定的了。他这个和下面这个黑色实际上是通过螺丝拧拉一起的,这个没必要拆开,只要把黑色的这个位置打开, 这个侧边就可以下来了。但是要拆黑色这个位置需要先拆踏板,踏板上分别有四个隐藏的螺丝盖,打开之后可以看到里边隐藏的螺丝, 拧完这个踏板之后,实际上这块板就可以拿出来了,但是这个位置卡着他脚蹬部分可以看到吧, 这有个圆洞。所以说要想把这块板拿下来,还需要先把脚蹬拆下来,但是脚蹬拆的时候需要用到一个 三角拉满,不过可以另辟径,把这个角灯拆下来,然后把它从这绕出来。 左边六角灯和日常这个旋转方向不一样啊,他是正时针旋转,是松正时针旋转, 然后开始另辟径, 继续前面能看到的螺丝全部拧下来, 实践还是各种卡扣啊,这就是它个大点。 看一下大灯后边 里边是三颗 led 灯珠。 最难拆的部分实际上是这个壳,这个壳上有车锁,而且这些充电接口, usb 接口,还有一些设备在内部固定的,所以这个壳拆起来比较费劲。首先看一下车锁的固定方式啊,上面一个螺丝,下边一个螺丝,然后这边这个螺丝是控制这个后备箱开关, 后备箱开关的钢丝拉锁, 他下边还有一颗螺丝啊,但是角度比较刁钻,这个电钻进不去,所以说只能用到一个稍微有点长的螺丝刀 开车锁下来,实际上换车锁的难度并不大。看下内部的情况,这个是外边的一部分装饰盖,然后锁芯部分,这个出来的是锁龙头的部分,中间是这样, 这俩 螺丝在车底上固定着,下边就是两根线的一个开关, 上面这个是充电接口,下面这个是 usb 接口,然后这有个金属的块,这个好理解啊,因为他和 usb 连着吗?所以说他肯定是个降压模块,上面写着四十八到七十二伏,应该是个 dc 转 dc。 看一下车头里的线数,看似杂乱,实际上是有章可循的。上面这边还有一个包, 然后往上走,走到他这个显示屏上去了,中控,然后依次说一下他这个限速啊,这个是他这个 usb 充电,下面这个是他的车锁, 然后这个红黑这个是前置的电瓶充电,这边还有一个,这个是他的前大灯部分,一共就这 四个,然后这边防盗器的蜂鸣器,防盗器在后边,里边是一些连接的插头,就是车的走线数和上面这个行车电脑之间连接的插头,因为他的模块化设计吧,所以说他哪块部分坏了,不用烙铁,直接可以通过拔叉就可以更换。 看一下后边的电器部分,首先是总电缆过来了,过来之后分了好几组,然后一组一组看,这组是充电连接电池, 然后有两组比较红的,这个比较粗比较红的,他是个保险。 然后这边这个插头可以看到走到上面来了,这是他的防盗器,然后剩下的时间分了三组,其中两组到这个控制器上去了,还有一组是后边的灯, 这部分都是从车头的主控过来的。然后看一下控制器啊,控制器型号黑鹰二 s 杠六控制器,然后上面有一些电器标识, 控制器的接线部分,两组线,这个应该是提取他的电压呀和各种智能控制限速这些玩意。 然后这边这个方子是个化而检测,走到后轮上去了,这边三阻线驱动后轮无刷电机。 继续看一下他这个车架细节,主要看他这个焊接,这个部分还行啊,还行, 然后继续朝下看脚踏部分 啊,这个位置还是有进步的空间啊, 这个三角形是加固车架用的。然后继续往上和减震连接的部分, 实际上我感觉还行啊,特别是他这个外壳部分,毕竟是大厂的东西。反正比我想象中的好,不是那个学校门口的那种东西。呃,这个后轮我之前拆过,拆过无刷电机,也就不往里拆了。中间这部分实际上是可以拆下来的啊。但是拆了之后就不符合国标了。这个也没办法啊,国标必须要求有这么个东西。 他就是给自行车一样,和后边一个飞轮配合。但是这个东西真的很健身啊,真的很健身。 ok, 就这样了,雅迪电动车的拆解部分。
