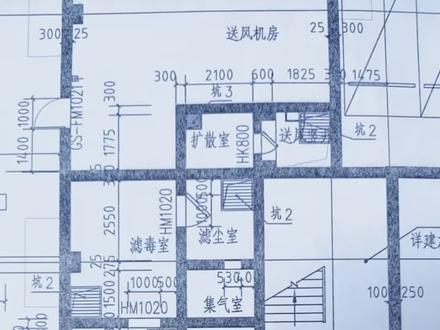

人防建筑图该怎么识图？这里的 hm， 零二零代表什么意思？这个 hm 它代表钢筋混凝土单扇密闭门的意思。一千零二十，代表人防门的一个洞口尺寸，一零代表门的洞口宽度是一米， 二零代表们的洞口高度是两米。再来看一下这里的 gfm， 二零二零，括号六左开代表什么意思？这个 gm， 它代表钢结构防护。密闭门的意思。两千零二十，代表这个人房门的洞口尺寸， 二零代表们的洞口宽度是两米。第二个二零，代表们的洞口高度也是两米。括号中的六代表什么意思？他代表人房门的一个防护等级是六级防护。再来看一下这里的左开，左开代表人房门的开启方向 是向左开启的。再来看一下这里的 tc， 二零一五代表什么意思？ tc 代表钢窗的意思。两千零一十五，代表钢窗的一个洞口尺寸，零代表钢窗的洞口宽度是两米。 一五代表钢窗的洞口高度是一米五。这里的 h k， 八零零代表什么意思？这个 h k 它代表防爆波旋摆式活门。八百，代表门的一个型号， 它所对应的型号。它的门的洞口尺寸是六百五十，乘以两千的六百五十，代表门的洞口宽度是六十五公分。两千，代表门的洞口高度是两米。以上就是人防的建筑图实图。

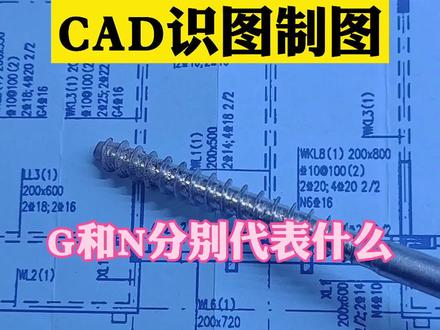

大家好，我们看一下下图中这和 n 分别代表什么？这和分别是娘的腰间，但这表示构造钢筋，嗯，代表抗扭钢筋。构造钢筋不受力，只是构造需要，抗扭钢筋是受力的。

c a、 d 开发修改图块名称， gm 输入命令， gm 选择图块，输入新名称搞定。注意，新名称不能与当前图纸中的其他图块名称重名，若重名换个名称即可。
