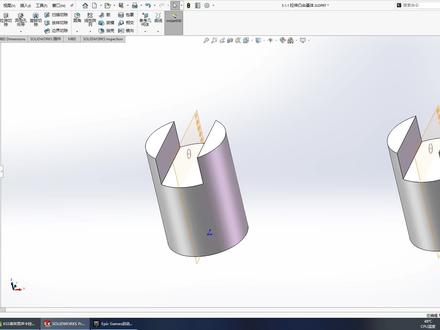

每天学习一点新知识，大家好，我是你们的朋友郑源，今天我们一块来学习一下 sorry the work 死中拉伸命令如何来操作。什么是拉伸呢？也就是你先画一个草图，二维草图， 把这个二维草图沿着这一个与二维草图垂直的方向 变长，一直一直变长，就是拉伸，把这个草图拉伸，咱们实际来操作一下看一下。首先呢咱们还是来到这个特征选项卡里边有一个，第一个拉伸凸台机体， 他这一个图标啊也很形象的，这一个蓝色的，他就是用一个方框来拉伸的， 咱们这次举的例子呢，是一个这么一个圆形，你看这有一个圆，其实他是一个圆的，你看咱们把这个圆向两边或者是向他一边来拉伸来看一下。 首先呢咱们点一下这个拉伸命令，点一下拉伸命令之后啊，他第一步是让我们选择一个草图啊，咱们直接就选这一个草图就可以点一下他， 点一下他之后呢，你看他就会，嗯有出现一个预览，咱们这时候呢来看左边，你看有一个拉伸凸台的一个 属性对话框。首先第一点他是从这个草图基准面开始的，咱们就就说是从这个草图 与这一个基准面的开始的。然后呢他有几个选项，咱们一个一个来说，第一个，哼，给定深度，给定深度，咱们点一下这个小三角，他就会出来他的选项，咱们一个一个说，先说给定深度，这是咱们选择给定深度。然后呢 他这个方向方向，咱们可以点这里这个小箭头，你看点一下他这个预览图预览的这个图纸啊，就会向两个方向， 你不管向哪个方向，你只要符合你的要求就可以，你可以随便点。然后呢给定深度，比如我输入三或者是二，你看输入完之后，在这输入这个深度 之后呢，你看他就会出现一个实体的预览，这就是拉伸长度是二。咱们这时候啊可以点对号，这一个对号点确定， 你看他就完成了这一个给定深度的一个操作，多出一个圆柱来。下一步呢，你看我们第二个，然后我们还是点那个拉伸图台集体，然后选择这一个圆，选择这一个圆之后呢，他会自动执行上一个命令的给定深度，你看给定深度 距离是二，方向也是一样的，这是我们选的第二个完全贯穿，你看我选择完全贯穿之后，你看他就会把所有的他后边的这些图都给穿过去了， 都给穿过来了。你看咱们如果点一下这个对号，你看他把所有的图都给穿过来了，这就是完全贯穿， 为了防止下面，嗯，不干扰别的，我们把这个命令给删除掉。然后咱们再看第三个，如果我还是点这个拉伸吐台，然后还是选择这一个草图啊，选择这一个草图， 然后我们把这个属性管理器这个完全贯穿，选择到成型到下一面，你看成型到下一面，这里选择成型到下一面，他自动会 自动会到下一面之后他就终止了。然后咱们点一下这个确认，你看他就形成了一个道，从从这个草图开始， 到他最近的一个下一个面，形成了一个圆柱，你看拉伸了这么一个圆柱，这也就是所谓的这些条件都是控制他的距离的。 然后咱们再看下一个，你看同样我画了好多啊，这看下一个还是拉伸，然后我们选择这个草图，选择这个草图之后呢，你看我们如果把这个成型到下一面这地方再改一下，改到成型到一点点， 成型的一顶点，哪一个顶点咱们可以选择，比如我要选择这一个顶点，这个顶点我把鼠标放到放到哪里啊？放到这个顶点上，我点一下， 选一下之后呢，你看他就会马上到我这一个顶点，有这个顶点 这个距离这个方向呢，他肯定是确定了我们向向右拉伸的，向右只要到这一点的距离的时候，他马上会停止，你看马上会停止，然后我继续点这个对号， 他这个效果是跟成型到一面的效果其实是一样的，只不过是在这个图上是一样的。如果是换做另一个图或者改变了条件的时候，你成型到一顶点，有可能这个顶点并不是这个面，是这么个意思。然后咱们再看下一个， 然后拉伸凸台集体还是选择这一个呢？拉伸凸台集体，然后还是选择这一个草图，这时候呢我们把这一个方向这地方改一下，成型到一面，成型到一面，这个 成型到一面，这是我们选择哪个面？比如我选择外面这一个面，我们选择成型到一面之后啊， 我们可以选择外面这一个湖面，你看他马上会根据他这个箭头的方向到这个湖面的位置停止了，他外面也是圆弧的，然后呢继续点一个对号，这地方点一个确定就完成了， 完成之后你看他为什么不不在外面显示呢？啊？咱们重新来编辑一下这个命令， 编辑特征，他为什么不在外面显示？因为我这里还有一个成型的一面，之后有一个合并结果， 有一个合并结果，合并结果之后我选了，选了之后啊，他就会把 他给相当于是合并了，所以看不到这一条线，看不到这一条线，如果我把这个合并结果给关掉，然后我点把这个合并结果给关掉，然后点一下这个对号， 连着的对号，你看这是完成了这个命令，这一个他并没有合并，就会在这里留下一条线，你看他这一个实体啊，你看他是这么长的，一直伸到最外面这一个面，这就是这一个成型的一面。 然后咱们看应该是最后一个了，咱们点一下这个拉伸吐台，拉伸吐台集体啊，点一下， 点一下之后我们还是选择要拉伸的草图，然后呢这个方向，这里我们选择到离指定面指定的距离， 这一个命令也很好用，它什么意思呢？就是比如我选择 这一个面，选择这一个面，然后呢离这一个面的距离，我们选离哪一个面？离这个粉色的面，离这个粉色的面的距离。我选择是如果选择一，这是输入一，就在这个方向，在这里输入一， 你看他就会离他有距离一的时候他就停止。如果输入二，大家看一下， 他会在他距离二的距离停止，这时候呢，咱们还是点着一个对号，点着一个对号，然后他就停止了，我们同样的可以可以。如果是我重新编辑一下这个， 如果是我离离这个指定面，我不选这个粉色的，我选外面这一个圆弧，可不可以我们试一下，我把这个面给删掉 消除的选择，然后选外面这一个面，你看离指定面的距离是五，你看离指定面的位位置是五的时候，他也然后我点这个确定，你看他这个外面这个面是个圆弧面，你看这这里 他变成一个圆弧面，与外面这一个面是怎么样呢？咱们看一下 是相同的，你看他这个方向，他这一个面与这一个 圆柱面是相同的，然后我们离指定距离之后，你看他就会形成一个圆弧面， 这也是一个命令。然后呢还有一个，咱们再来看点这个拉伸图台集体，然后看一下这个还是选择这个草图。 选择这个草图之后呢，你看他这个下面还有一个成型到实体，成型到实体，如果我选择这个成型到实体， 然后呢选择这个实体，选择实体之后，他马上就会到这个他这个实体的最近处，然后我点点这个对号，你看他就成型到实体了。 还有一个最后一个成型到实体之后啊，我如果把它删掉，再来 点一下这个拉伸图台地体还是选择这一个圆，选择这个圆之后呢，我选择最后这一个两侧对称，两侧对称两侧的时候，两侧距离我输入二 或者输入三，然后回车，然后点这个对号，点这个对号，然后他这整整体的距离就是三，也就是从这个面到这个面 他的距离，嗯，是三，你看这里有一个 距离，他的距离是三，也就是两侧对称一，一边一点五就完成了这一个拉伸。好，这就是拉伸凸抬肌体的命令。好，谢谢大家。

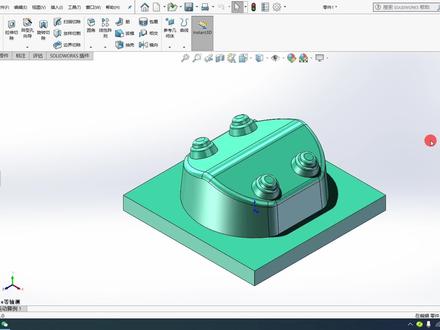

大家好，我们今天来画一下这个图，也就是这个图纸。首先我们新建一个零件，在上世纪转面上，我们先画一个中心矩形，这个长和宽都是一百，然后这深度是十。 我们先标注一下尺寸，然后做一个拉伸图台，给定深度，这是十。然后下一步我们在这个面上来做这个拉伸， 我们先画一个圆，这个圆的直径是八十，再画两条线和这条中心线，直径是八十。我们先画一条中心线，然后再画两条竖直的直线， 我们让这条直线和这条直线关于这条中心线对称，然后让这条直 线和这条直线相等，这两条直线之间的距离是七十，标注一下尺寸是七十。然后我们来做一个剪裁实体，把这些多余的部分裁剪掉， 这样的话这个草图是完全定义的。那下一步我们来做一个拉伸图台，我们来看一下这个高度，因为图纸上没有给定深度，那我们这里呢就把深度给的多一些， 给定深度，我们这给个三十五确定。我们下一步来做这个拉伸切除，把这块切除掉。我们在前世集转面上先画一条中心线，然后从这开始不要捕捉到这个终点， 来画直线水平的竖直的直线。然后我们让这条直线和这条直线关于中心线对称，并且让这条直线和这条直线相等。然后我们来做这条中心线，从这开始 画到这条线上，我们看一下这个距离是十五，那就是说这个点照这个点的距离 是十五，这个角度是一百一，这条中心线和这条水平直线的 之间的角度是一百一，这个线的长度是二十五，这个二十五。现在这个草度还是欠定义的，那我们就让这条中心线和这条直线垂直， 这样的话这个草图是完全定义了啊。我们下一步选择特征拉伸切除，这里选择完全贯穿两者确定。我们把这个草图显示出来，然后在这个面上我们来画一个圆，我们让这个圆心 和这个点竖直，这个圆的直径是十二，这个圆心到这条边线的距离是三十五，这个距离是三十五。这样的话这个草图是完全第一的。那我们下一步来做一个 拉伸图台。先看一下图纸，这个距离是五，这个角度是二十，我们这选择等距，然后给一个五给定深度，这也是五，这选择反向， 然后选择拔模，给一个二十度，这勾选一下，向外拔模确定。同样 我们做这个拉伸图台，这个距离是八，那这个距离就是三，这个也是二十度，然后这个圆的直径是八。我们在这个面上先画一个圆，捕捉到这个圆心，然后这个圆的直径是八。然后我们再做一个拉伸图台。 这里呢还是选择等距是三，给定深度也是三，方向是相反，然后拔模也是二十度，勾选一下向外拔模 确定。这里呢有一个 l 二的圆角，我们选择圆角，要圆角化的项目就是选择这个圆 和这个圆，这呢是二。下一步我们选择镜像，镜像面呢，我们选择前视镜的面， 有镜像的特征，选择圆角，凸台拉伸三和凸台拉伸四确定。然后再做一个镜像。 镜像面选择又是记者面，要镜像的特征，就选择镜像确定。这里呢有一个 r 十的圆角，是这条边线，我们再选择圆角，要圆角化的项目 就选择这条边线，这呢是十确定。然后这四条边线的圆角也是二十，就是这四条边线，我们再选择圆角， 要圆角画的项目是这条边线，这条边线，这条边线和这条边线 r 是十确定。然后这还有一个 r 三的圆角，就是这条边线，这几条边线 有一个 r 三的圆角，我们下一步代选的圆角。要圆角画的项目是这条边线，这条边线，这条边线， 这条边线，这条边线和这条边线，这呢 r 十三确定。这样的话我们这个图就完成了。然后我们把这个草图隐藏掉。谢谢观看，喜欢的请帮忙点赞。

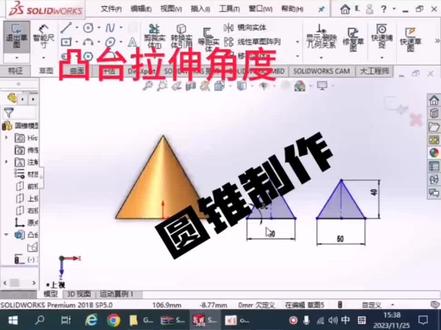

一个标注角度，一个标注高度的两个圆锥，该如何画呢？今天咱们先讲标注角度的圆锥。首先新建一个零件，点击确定， 点击草图，绘制前四基准面，以圆点为圆心，画一个圆，标注圆的直径为五十， 点击插入图台，拉伸把脉，斜度前三十度，这个三十度就是那个九十减六十得出来的 高度，填六十，点击对勾，这样标注角度的圆锥咱就画出来了。今天视频就到这，谢谢大家收看。

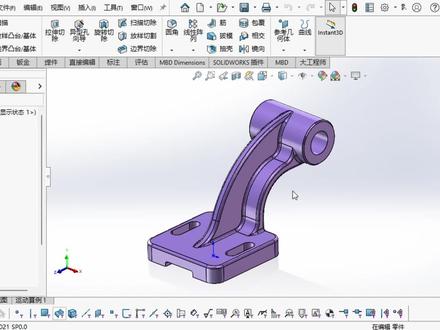

同学们大家好，我是小宁老师啊，今天一起来看到这样的一个模型，这是呢他的一个图纸啊，哎，这个模型的话有很多同学搞不定啊，那这里话呢，我统一给大家来讲一讲啊，其实其实难点就是中间这里吧，其实也不算难啊，就是一个一个经嘛， 那我们一起来操作一下啊，首先的话我们先去画这个底板啊，这个底板的话我们新建一个零件啊，我们这个底板的话呢可以选择上市基准面，然后进行了一个草图绘制，我们选择中心矩形啊，会啊，一个矩形出来啊，然后来看这看一下他的长宽啊，他的宽是八十啊，长也是八十，是不是啊？ 那我们呢给他定一下啊，这边的话我们通过这张尺寸标注这里为八十啊，这里的话呢也为八十啊啊，那我们一起呢把中间箭槽也做了，圆圆角也做了吧啊，那我们一起做点算了啊啊，那我们这里画一个箭槽，从这个位置画一个箭槽 出来，好，这个镜头它的宽是二十啊，半径为五十啊，五啊，五 r 五，哎，等一下这里是多少就二十啊啊，这里二十，然后这里话呢为 r 五， 控制一下他的位置啊，位置的话呢，首先啊他肯定是居中的，那我们把中心这个点呢和我们的圆点之间做一个水平关系，然后他的距离啊距离，哎，点到圆心点啊，距离的话为六十，那我们这句话就为三十 哎，给到三十，好，这是我们做好以后的话呢，右右边还有一个嘛，所以说我们这里画一个了线下来啊，垂直线给他作为构造线， 然后选择这一个垂直线呢，和我们的这个箭槽啊，点击镜像实体啊，给他镜像过来啊，然后把圆角一起做了，我们的外外侧就不用做了啊，这里有就草图里面我们就一起做了吧。啊，把这三个点呢，我们分别点击上啊，给他做一个圆角啊，是二十嘛，然后刚好二 二十啊，确定啊，这个我们圆角做了啊，这个底板草都差不多了啊，那我们来进行拉伸啊，进行拉伸，拉伸的高度为多少呢？我们看到这个位置啊，拉伸的高度为十五，那我们这里话呢就输入十五 好，然后点击确定好，然后我们从这个面上面画呢，我们去画这个槽吗？这里有一个槽，大家注意一下啊，这里有个槽，这个槽的话呢，我们从这个前面这里画一个呢，呃，边角矩形啊，通过边角矩形画成，画到这个位置 啊，然后我们右键他选择中点啊，把中点选择上，按住我们的 ctrl 键啊，点击圆心啊，给到数值啊，给他居中嘛啊，当然你也可以画辅助线的啊，这句话我们就定一下，宽为三十，然后高为五个啊，这高是为五个 好，圆角呢，圆角的话呢，这里有两个圆角，圆角我们一起在草图中做了，但是他圆角没标注，那我们默认的做一个 r 二吧， 哎，给到圆角默认的就是说他没标嘛，没标我们自己给一个算了啊啊，我们算 l 二 好，这里的话就可以了啊，然后我们退出这个圆角命令啊，然后选择拉伸切除啊，拉伸切除的话，我们这句话直接成型到下一面 确定啊，这样的话我们就把底部这里切了啊啊？这里我们做好以后的话呢，接着来做哪里呢？我们直接来做这个圆柱体啊，我们这个筋是最后来做，我们先来做这个圆柱体，这个圆柱体的话我们找到右式基准面进行草图绘制， 然后我们找到这一块啊，在这里我们画一个同心圆啊，画一个同心圆，然后我们看到位置尺寸啊啊，可以看到他这边是距底板七十五，那我们这里画呢，距他为七十五。 七十五啊，我们这个方位是变了的啊，就是这个方位和我们现在所绘制的方位是不一样的，所以同学们一定要仔细看清楚啊。然后这边的话呢，圆形点距离这个重 圆点之间是这是多少？九十五，那我们到他到他为九十五。好，然后控制一下圆的大小，圆的大小的话为 fi 三八和 fi 二零啊，那我们这句话呢？ fi 三十八啊，这个话为二十。 哎呦，点点错了啊，输入错了，二十啊，好，这样的话我们就把这个圆柱给他做好，然后我们给他进行拉伸，等下我看一下里面有没有箭槽，没有箭槽啊，那我们直接拉好，拉伸的话宽度为六十，那我们这里给到六十， 给他两侧对称六十啊。啊？确定啊？把圆珠做好，圆珠做好了，圆珠这里话其实还有个孔吗？他的这个方面还有一个孔，那我们一起呢，把这个孔也做了吧。哎，这个孔的话我看一下啊，没有好合适的记录面，是不是没有合适的记录面？我建一个记录面啊，进行这里偏啊，用它往右边偏， 偏九十五啊，刚好刚好是九十五来确定啊，就是找到了这个中心面的啊，然后选择草图绘制，然后我们在这里要画一个同心圆啊，因为它是一个圆柱加一个孔嘛，所以说是一个同心圆啊，我们看到外侧是 five 幺幺六啊，然后里面是 five 八，那我们定一下，这里画了为一十六， 然后这个里面的话呢，为八个啊，为八个，然后给他中心居中一下啊，那我们把这里画一根辅助线，然后给他水平竖直方面的话呢，就不用了啊，就和我们的圆心点之间啊，给一个竖直就行了啊，然后把它呢作为构造线啊。接下来我们来做拉伸了啊，来做拉伸啊，我们首先进行拉伸 啊，注意一下这个拉伸啊，我们反侧看一下啊，这个拉伸我们一定要控制一下他的位置啊，我们首先知道啊，他的拉伸距离化了为二十二，也就是从我们的圆形点过去拉二十二啊。哎，这里 二十二的话呢，你可你可以在这里直接输入二十二，但是这里话就会多一节出来，那我们到时候还要裁一遍，然后像这种情况下我们不去做这些，嗯，就是再去切一刀，该怎么操作呢？那你就从这个位置吧，等距吧，给他等距过去啊，看一下啊，等距一个十反了，给他切换一下方向，看一下这里有没有影响啊？这里有影响是不是？那我们给到 十五看一下啊，十五的话呢，是刚好在中间啊，那这里大家注意一下，因为我们这里等距出去的十五，我们长度为二十二，所以说你这个二十二这里就要减去一个十五 啊，这样子才会得到呢，我们的一个二十二的位置啊，如果说你没有办法去确定的话，那你就测量一下啊，你可以看到在这个面到这个面啊，中间是二十二啊，没有问题啊，中间是孔吧，中间是切穿的，所以说我们再切一次，选择这一个草图 进行呢，拉伸接触。好，拉伸接触，我们这里注意一下轮廓的话呢，我们要选择的是中间啊，这个草图在哪啊？草 在这中间这个圆啊，给他拉出来啊，深度这里的话呢，直接拉出来吧，直接拉出来啊，然后确定给他切穿就行啊，这里我们就切穿了。好，这一节我们处理了啊，这里我这一节我们处理了，处理好以后啊，我们再来看到什么再来看到 中间的筋呢啊？哎，中间的筋其实就是草图复杂一点啊，很多草，很多同学草图这里啊，搞不出来，哎，我们一起来看一下啊，首先我们选择右十句里面进行草图绘制啊，我们现在做这个筋啊，首先的话这个模型方位有点问题是不是？那大家一定仔细看清楚啊，首先的话我们先画这一根线，画这一根线这根线的话呢，它是一个从我们的这个， 嗯，顶板出来，我看一下顶板从这一个水平线出来，是不是从这个水平线出来，是等一下还是还是这个方向啊？是这个方向，然后的话呢是一个圆弧啊，然后再一根水平 线啊，是这样子的一个结构啊，然后我们给他这里相切啊，给他这里相切，然后这边是一个水平线。 好，然后中间这里是多少啊？中间是 r 三十，那我们确定这里话为 r 三十啊，就是一个方位问题啊，方位有点偏差啊，我们看到这里啊，这里还是没固定死啊，没固定死的话呢，我们可以和他这个圆心呢进行一个数值，但圆心不好选是不是？那我们在中间呢，这里来打个点 啊，这里打个点，然后把这两个点之间呢给一个数值关系啊，这样子，我们这一节确定好了啊，接下来我们做外侧这一根吧，外侧这一根， 外头这一根的话就两段圆弧啊，一个 r 一百，一个 r 二十五啊，那我们呢选择三点圆弧，注一下，用三点圆弧，然后从这里先画一个圆弧出来啊，然后再次三点圆弧啊，到这个位置是不是再一个圆弧出来啊？这个大圆 图它是 r 一百啊，然后这个小圆弧为 r 二十五啊，中间它们之间是相切的关系。好，这样子 好，这个我们大概控制好以后啊，那我们首先的话呢，就几何关系的话呢？这里是一个相切关系，所以说我们把它和它先做一个相切再说 啊，这边我做好镶嵌以后，我们看到还是能移动的，能移动的原因在哪啊？在这看到没有？在这个位置，那我们把它和它这个点呢做一个数值关系，我们再来看还能怎么移动。哎，这个位置还能移动，是不是就是这个下方啊？这个位置还能移动，这个地方我们需要去控制的点在于哪里呢？我们一起呢来看一下啊。呃，这个上方这个点 啊，这个点是这样子可以动，是不是？这个点圆形点是可以左右移动啊？我们看一下漏了什么尺寸呢啊？漏到这个位置有一个十一啊，你可以看到这里是 啊，一百吗？啊，一百的圆形在这啊，他距离我们这边圆柱体的中心线是十一吗？那我们呢去首先看一下方位啊，他是靠，靠什么？靠我们的底板这一边，所以说他是到他到他之间的距离为十一 啊，这样子啊，就把这一个点我们固定好了啊，好，接下来的话呢，这是这里还有一根线吗？这根线我们要不要画一起画了，到时候一起拉伸啊，那这根线的话呢，也就是三段圆弧，也就三段圆弧啊，首先啊，用三点圆弧，从这边啊看一下是一个什么反侧圆弧啊，反侧圆弧是从这样子出来，然后再一段 好，然后再一次反侧啊，其实就是一个圆角啊，其实这个位置就是个圆角嘛，圆角我们这里都要捕捉相切啊，就是这个点到这根边线啊，是一个相切的关系啊，这边也是相切啊，然， 然后这一边啊，把相切全部给上啊，这里也是相切，这个点到这个点这根线之间也是相切啊，因为他们是圆角吗？然后我们可以看到这里是一个等距八个的，所以说他们俩呢是一个同心关系啊，选择他们俩给到一个同心关系，给他们之间的给个距离吧，我们给他到他之间的距离为八个 啊，八个。我们看到尺寸方面啊，这里是二十，这边没标。那同样的啊，按二十来做，这里我们做二十，这里也做二十。 好，这样子我们就把这个草图搞定了吗？是不是搞定以后啊，我们先封闭一下啊，封闭一下这一个轮廓啊。嗯，我们选择三点圆弧吗？把这里补一个圆弧吗？补到这 好，这边补了啊，然后把下面用一根直线啊，把这里补齐好，补齐以后我们这个草图搞定了，然后进行拉伸。好，首先拉伸的话，我们先拉伸这一个什么呢？拉 这一块板，这块板呢就是这个横着板，那我们的范围的话就是选择这个范围啊，然后他的宽度为多少呢？宽度这里啊四十，那我们给到两侧对称四十， 然后确定。好，这样子我们就把这一个做了啊，接下来啊，重新选择这个草图，再次拉，我们拉这根筋啊，筋的范围的话是这个是不是筋的范围是在这个面上面，然后给到两侧对称啊，宽度为多少呢？宽度为八个啊，看到这里这里标注了一个八，那我们这里给到八。 好，然后点击确定啊，点确定啊，这个图我们差不多就是不是就出来了啊？出来了，是不是啊？接下来的话就一些圆角处理了啊，这里圆角都倒了圆角的啊，但是好像他没标注圆角，那我们自行的给一个啊， 我们给一个多少呢？给一个两个看一下啊，两个啊，这里我们选择选择这个面吧，我们这里多有圆角，所以说用面的选择是最快 啊，这里都有圆角，然后这边也有圆角，所以说我们这里选择这个面和这个面啊，这样子一次性把这些圆角全部做出来，然后确定是不是这样子，我们就把这里二二的圆角全部做了啊，然后这边有倒角啊，这个倒角也没标，这里标了啊， ce 的倒角。所以说我们这里选择倒角 啊，然后选择第一种方式，然后这里给到一个啊，然后选择这个面啊，就这根线啊，这根线和这根线啊。确定啊？那这样子我们这样的一个零件也就绘制出来了啊，不少同学没掌握。掌握同学的话可以给老师点个关注，点个赞啊。那这节课老师就讲到这里，我们下节课再见。

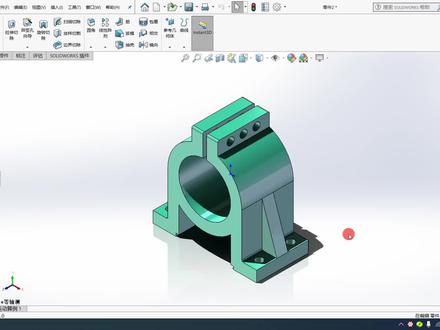

大家好，我们今天来画一下这个图，首先新建一个零件，在前世矩转面上， 我们画两个圆，标注一下尺寸，这个圆的直径是二十八，这个圆的直径是四十，下一步我们选择特征拉伸凸台，给定深度是二十八，我们这样选择两侧对称，然后还是在前视，就准面上， 我们先画一条中心线，然后再画几条直线，我们首先先让这条直线跟这个圆相切， 然后标注尺寸，这个长度是二十四，这个长度是六，这个长度是八，这个长度是十四，我们标注一下这条线竖直，现在这个草图还是欠定义的，那我们让这 线竖直，这样的话这个草图就完全定义了，我们下一步选择镜像实体，要镜像的实体，我们选择这条线，这条线， 这条线，这条线，这条线，镜像轴，选择这条中心线，然后确定。我们选择一下这个圆，然后转换实体引用，然后选择 剪裁实体，把多余的部分裁剪掉，然后下一步选择特征拉伸凸台，也是两侧对称，二十八， 确定。我们下一步在这个面上做一个边角矩形，标注一下尺寸，这个长度是一点六，这个长度也是一点六，然后我们再画一条中心线， 然后镜像实体，要镜像的实体就是这个正方形镜像轴，选择这条中心线确定，下一步我们选择特征拉伸切除， 这里选择完全贯穿，确定，下一步我们选择圆角，要圆角化的项目， 选择这条边线和这条边线，这里呢 r 我们给一个零点八确定，我们下一步在前视镜转面上画一条直线， 从这个点到这个点，然后呢再选择特征金，这里呢我们给一个厚度是六，确定，然后下一步我们选择镜像， 镜像面呢我们就选择又是句准面，要镜像的特征是金，确定，然后下一步还是在前是句准面上，我们先画一条中心线，然后再画 几条直线，让这条直线跟这条直线关于这条中心线 对称，标注一下尺寸，这个长度是十四，这个长度是七点二，然后下一步做一个拉伸，因为你看这个草图是没有完全封闭，我们先选择这个圆弧， 然后草图转换视频，引用剪裁实体，把这没用的部分裁剪掉，然后下一步再去做拉伸，我们这也还是选择两 对称确定下一步我们在这个面上先画一条中心线，然后再来画三个圆，以这个点为圆心，先画第一个圆，然后再画两个圆，这三个圆的直径 都是四，这个圆心到这个圆心的距离是七，这个圆心到这个圆心的距离也是七。下一步我们选择特征拉伸切除，完全贯穿。确定下一步我们在这个面上做一个中心矩形， 我们还是先画一条中心线，然后再做一个中心矩形，这个宽度是二。现在这个草图是嵌定义的，那我们选择这条线和这条线给一个重合的关系，然后选择这个点，然后跟这个 圆重合，这样的话这个草度就完全定义了。我们下一步选择特征拉伸切除，这里也是完全贯穿。下一步我们选择圆角，用圆角画的项目， 这条边线，这条边线，这条边线和这条边线， 这里 r 也是零点八，确定，下一步我们选择这个面，然后来画一个圆，这个圆的直径也是四，然后这个圆心到 这个边的距离，圆心到这个边的距离是五点五。下一步我们先画两条中心线，我们选择镜像实体，要镜像的实体选择这个圆，镜像轴选择这条中心线确定， 然后再选择镜像视体，要镜像的视体选择这个圆和这个圆，镜像轴选择这条线确定， 然后下一步选择特征拉伸切除，完全贯穿确定，这样的话这个图就完成了。谢谢观看，喜欢的请帮忙点赞！
