如何用ug建模玫瑰花

今天给每一位小伙伴送一朵玫瑰花模型，先来看看他是怎么建模的，需要这个带建模参数的玫瑰花模型，记得点击头像进我的粉丝群里面下载哦。接下来我们来看看这个玫瑰花是怎么建模的。这里我们首先利用草图画圆弧以及艺术样条做出花瓣这些轮廓草图， 记得把它的端点约束在 x 轴上面，这个花瓣的轮廓可以自己进行调整，调出你觉得合理的样式，这里我就随便画一画调一调了。那画完这个草图之后，我们就能对它进行一个旋转， 在做旋转的时候，我这里给他做成了一个片体，做成片体的目的是后面可以将它加厚成一半一半的，这样修剪起来也方便这里旋转成这个样式。然后我们可以在 面上面画曲线进行修剪，这个曲面上的曲线和艺术样条有点类似，但他是贴在这个面上面的，然后每个点也是可以进行随便调动，这里就随便调了一个样式。 现在修剪的话就使用修剪片体命令，这样修剪完成之后就能对他进行加厚了。加厚的话我们可以对他两个方向进行加厚，然后加厚完成之后倒一个圆角，这样一个花瓣就完成了。如果你觉得样式不好看的话，那就调动这个样条线修改造型。 接下来我们旋转第二片，和第一片有点类似，只不过这个距离有点不同，具体尺寸待会可以发你模型文件，自己去看一看就知道了。 然后每个片体都要画曲线进行修剪，方法都和第一片一样，所以玫瑰花建模没有什么难度，但是需要多次的调整曲线来达到一个好看的样式。像我就不挑食了，随便什么玫瑰都可以。 这里在做第二遍玫瑰的时候，可以震裂一下这个片体，将它做一个一百八十度的圆形震裂，然后再加上一个不同的厚度，如果他们有橡胶的话，就通过厚度来进行一个错位偏置， 但如果不想里外偏置的话，那就可以正列后做一个求和来代替。像我这外面的这几半，我就直接给他正列成三份，这样他就会重叠在一起，最后我求和一下就好了，底部可以用拉伸补好， 然后看到这里中间还有一个要正列，那也是给他正列成三份，这样子这个玫瑰花瓣就做完了，然后还有一些玫瑰花根以及玫瑰花叶就教给大家去做了， 这里我改一个颜色求和完成这个模型，待会把模型发你，你们来帮忙完成吧。

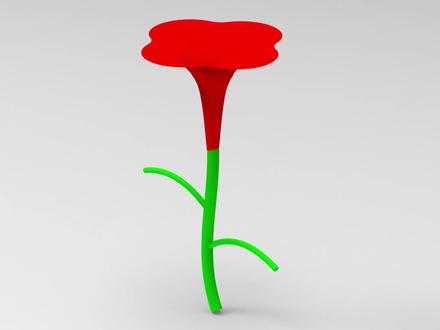

我们今天试着来画一下玫瑰花啊，那我们先建立草图，在哪个方向？我们都可以啊，比如说我们在这个方向上建立草图，然后画一个， 画一个直线，比如我们画一个七的小一点，然后再画一个什么呢？画一个圆弧也小一点。好，再画一个圆弧 小一点。这个圆弧啊，我们可以什么？在上面一点？在上面一点。哎哎哎， 可以这样啊，也可以。好，我们再来用什么艺术样条继续画一个花瓣， 调整一下啊，调整一下。 好，然后再来画一个花瓣，我们画三片花瓣。 好，然后我们这里调整一下， 再来我们再画一个什么呢？再画一个，他的杆子从这边下来， 扭的太厉害了，这不行啊， 所以不用那么紧哈。然后我们再什么可以把这一根线去掉，这根线我们不要，然后我们用什么完成草图，使用旋转。 哎，好，我们也可以。什么？再去这里画一根线，在这里啊，我们再建一个长处，从这个方向我们可以什么？再建 一个，再画一根辅助线，哎，我们画错了，这里辅助线在这边零点五，然后这边一百八十度，对吧？一百八十加四十五度。 好，再来零点五，再来零点五，往这再来一二三三个花瓣，那我们试三个花瓣吧，看一下。对，一二三三个花瓣，那就够了。确定， 然后使用旋转，首先旋转这一个使量这个方向，然后点中点， 然后我们这里是零三百六十度，然后我们建立一个片体应用，好，再是这一根，这一根我们可以来什么旋转 使量点，选择自动，这个好，然后我们这个不要什么三百六十度了，哎，这个点啊，我们可以什么画在这里， 画在这个上面，画在这边。确定，然后我们不要再把三百六十度了，我们用一个多少度呢？嗯， 呃，零度，呃，三十度可以吧？小一点，对不对？小一点滑板，那我们也可以， 为什么稍微带大一点？比如四十五度的花瓣，哎，里面一个我们可以什么稍微小一点的， 呃，应用好，再来这一根指定轴方向，这个然后点，我们可以这么再来一根点 判断，这个不用用这个确定， 这里我们也可以什么稍微再大一点点，这里我们不用跟他一起平啊。十五度，然后四十五可以什么？再加上十五可不可以？ 然后我们再加一点，再加个十度利用，然后我们再来最外面一根， 好，这个方向再是什么呢？再是这个点， 外面这个我们肯定要什么再大一点，这里比如三十，好，然后这里七十加三十， 可以再什么大一点点，再加十度，好，这里，好，然后我们这里什么可以用旋转命令正列，可以用正练命令，正练正练几何特征，这个，哎，还有一个什么 我们要倒个脚啊，倒个脚。嗯，这里啊，这里面我们旋转时候我们这里什么可以加厚一点， 这个，哎，我们这里可以什么加厚一点？用实体，实体的话我们这里用偏置两侧，然后加零点一 或者是零点零五，然后这里也是负的零点零五，可以吧？确定好，其他的也是一样可以什么这样去加上去 平安至两侧零点零五，然后负的零点零五，确定这个也是两侧 零点零五，然后副的零点零五花瓣这里，然后我们的编导员在这里，这里倒了太多了，对吧？那我们零点五 看一下，或者是零点六确定，然后这个也是一样，编导员 看一下啊，这个，然后这里我们可以这么，这里稍微大一点， 你有好，这边这个这个 这里也稍微大一点， 然后我们用这裂了， 可以正列，正列好，正列选择，先选择里边还有这个，这个我们可以什么这个方向，然后选择中心点， 四片，四片有没有少？我们可以什么？五片，哎，五片会更好看一点，对吧？应用好，外面正裂 方向这个方向，然后点正心点， 哎，这个物品也很漂亮，确定。好，那我们玫瑰花下面是不是还有一个托盘，对不对？ 那这个托盘我们就要去画一下，在这个平面上面可以用什么？可以用拉伸，或者是也可以用什么旋转，这里选择这个面旋转， 这里我可以什么？再弹外面一点， 可以确定确定看一下啊，应该是可以了，然后这个方向，然后点中心点 确定，然后零三百六十度， 然后实体看一下应用，哦，不够啊，不够。那我们这里可以再什么下来一点， 在这个上面，嗯，好，在这里啊，取消掉在这边，这个 这个我们在下面应该是够了吧？这个然后我们这里在外面一点完成。 好，可以确定看一下，哎，这个好像可以吧，对不对？好像可以啊，可以。好，然后我们这里可以什么在下面， 下面我们在端点上画一个圆或者是什么，用一个管去什么去扫它， 这个我们用一个单段应用看一下，哎，没有问题的吧，对吧？好，确定。那我们上面可以把它变成什么红色， ctrl 击，然后上面框选框，选，确定颜色，红色红玫瑰，确定确定。 哎，是不是很漂亮？哎，下面啊，恳求再来一次恳求机， 绿色 好，是不是很好看，对吧？好好，谢谢大家，今天我们就讲到这里。

今天是七夕，为了防止有些粉丝收不到花而难过，所以我来送给大家一朵必应的哈。首先绘制这样一个草图，这就是玫瑰花片体的洁面样式，然后旋转，注意角度不是三百六十度，还是留了点缝隙。 接着用曲面上的曲线绘制线条，用线条去修剪片处，接着加厚，把圆角美化一下，剩下的花瓣都是同样的操作方法。第二层的角度是正负一百二十度，第三层是三到一百五十六度，第四层是负八十至七十一度。 各面上绘制好线条后，再修剪片体。第二层加厚倒圆角后，针对一个片体再向外加厚，做出层次感。第三层， 第四层加厚倒圆后，直接正面三个里面拉伸封口后求和，并修剪多余的部分。接着绘制这样一个草图，旋转做出花托的部分， 单独旋转外面这条线，做个片体，备至草图。然后修剪片体，加厚，做成实体后再正点一圈， 为了做出参差不齐的感觉，可以右键实力点删除几个，最后只显示实体的部分，这样一朵玫瑰花就做好了，你学会了吗？

朵花 年少，轻狂不惧，才管所谓流浪或者远方，只想在你身旁罢着。

五二零马上到来了，今天老师教大家如何用 cd 创建一个玫瑰花模型。 首先将俯视图切换成前视图，然后输入快捷键 spl 样条曲线命令，绘制 玫瑰花瓣的轮廓，随后可以选中样条曲线，点击它的控制点，再进行调整，输入 co 复制命令，再输入阵列 a 阵列，往上复制四个到五个花瓣，然后选择样条曲线，把 把花瓣中心的点都归于一点，再使用控制点把它调整成不同的花瓣造型，然后输入快捷键 l， 由下往上画一条直线作为我们的旋转轴，输入 r、 e、 v 三维 实体旋转命令，选择刚才的样条曲线，然后从上往下捕捉直线，角度给到一百左右，二维线框改成带边缘着色，前视图改成西南等着侧， 像这样的一个花瓣造型就做好了，我们也可以直接选择曲面上的点，对它进行拉伸，调整花瓣的具体大小，长度，然后使用 t、 h、 i、 c 加厚命令，将 花瓣的厚度给到二，那么像这样的一个实体就出来了，两侧呢是比较硬朗的，我们输入快捷键 f， 然后空格选择 r， 半径给到二十左右，选择两条花瓣间顶端的边空格确认一下，这样轮廓比较硬朗的花瓣就变得非常圆润。 随后再次输入 r、 e、 v， 重复前几步命令，然后我们多做几个不一样的花瓣出来。花瓣做好了之后呢，将视图改为顶视图，然后输入 a、 r 阵列命令，选择急轴阵列，捕捉一个花瓣， 在指定他们的花瓣中心点，输入二级命令 i 可以修改他的项目数，里边的花苞给多一点，外边的花瓣散的大的给参数少一点， 这样全部震裂出来，我们玫瑰花就做好了。花朵做好后，直接切换到前视图，输入快捷键 spl， 再绘制花朵的花径，然后输入快捷键 c， 指定一个半径为三的圆， 用 sw 扫略命令空格，先选择圆，再空格选择路径，这样的花径就做好了，然后输入 arc 圆弧命令，在前视图绘制三点画弧， 然后切换到俯视图，捕捉前视图画的弧的起点和端点，随意再给一个弧，再使用 ext 拉伸命令将两个弧交叉拉伸，再输入 sl 抛切命令，先选择底 底部的曲面，输入 s， 再选择顶部的曲面空格，确认一下，把多余的曲面删掉，这样半个玫瑰花叶子就做好了。输入三 d m i 三维镜像，捕捉花瓣的叶子 的第一个端点以及终点第二个端点，点击否三维镜像出来一个拱形的叶子，然后输入 u n i 命令，将两片叶子合并成一个整体，再输入 t h i c 加厚， 将叶子厚度加到二，这样叶子的实题也就做好了。我们也可以输入 f， 输入 r 半径，命令值给到一把它的叶子，稍微的倒个斜一点的圆角，圆润一下， 导好圆角后，输入 m， 捕捉端点放置在花的径上，然后 co 复制一份放置在左下角，稍微 m 移动捕捉对齐一下。像这样的玫瑰花径以及绿叶就做好了。我们选中绿叶，直接 ctrl 加一特性 镜，里面赋予绿色，花镜给一个深绿色，再选中玫瑰花瓣，你直接赋予颜色是不行的，先要输入 x 炸开，然后再赋予红色，像这样的一个非常漂亮的玫瑰花就做好了，你学会了吗？学会了的同学，赶紧给你女朋友做上一朵 cd 三维玫瑰花建模吧！ 那没有学会，同学老师给大家准备了一套 cd 零基础的三维建模课程，放在视频左下角，想要学习的同学就抓紧时间报名吧！

兄弟们，今天这个视频给大家讲解一下玫瑰花的加工过程，我在加工的时候遇见了哪些问题，给大家分享出来，希望大家以后避免。我呢直接找了一个废料，侧面拉了个夹位，我们现在上机把它加紧，这还是我上次做那个自定期虎钳，自定期虎钳加紧的时候切记两边都要加一下。 现在我们开始开粗，正面呢，先加工一节，直接躺下去，把两面加工到位，直接正反面开粗。我们看一下加工的一个效果，现在我们开始光刀， 我们先选用一个三毫米刀，先轻个角，之后用个四二二刀爬一个面，我们用整体的，这样去爬面就可以了，正反面一百八十度，可以说百分之九十九点九的位置都可以爬的到，没有说必须要使用联动，在我们十一加工中，百分之九十九甚至九十 发的产品都是一个定向加工，极少数使用联动。我们看一下这是背面开始光刀，把这个叶子也光一下， 如果你有条件的话，现在里面就可以填石膏了，我这个上面呢，因为没填石膏，这个面上的效果不是特别的好。之后呢我们就开始切断，把这些连接筋切掉，因为我内部没有填充，所以说我一刀下的比较少， 这就是一个一倍的速度。这里切断的时候有个知识点，切的时候下面记得一定要留个十四到二十四的余量，否则的话就像这个叶片，他一会就崩掉了， 上面有个缺口，看到没有，因为这个程序我忘记改了，我是一边编程一边上机的，之后呢我们用一个小刀直接把它切掉就行了，手呢不停的去感觉一下上面的震动，如果震动非常厉害，那你就速度慢点，我们看一下整体的 一个效果，面上呢不是特别的光，因为我直接开完醋之后就光刀了。我们再看一下花朵，花朵其实难点就是内部填充，我使用的就是一个 ab 胶，之后呢我们切断拿掉就行了。 这里呢还有个知识点，我们使用 a b 幺的时候，他会在狭小区域里面填充，所以说呢我们下面呢可以做一些东西，比如说搞个口香糖塞着之后再去填充 a b 幺，这样的话一块的 a b 幺就可以把它给震下来， 这是整体的一个加工效果。好，今天视频就到这里，红心关注点一点学习工艺很简单，我们下期见。

今天情人节，跟我学画玫瑰花，争取下个情人节不再是单身狗， 记得双击，么么哒。
