今天晚上的话，我们要画什么呢？画我们这个产品对不对？这产品干嘛？我们单工程的一个外边的一个切边啊，就是我们的俗称的一个切边，对不对？好，因为我们这么我们要把它分刀，对不对？首先我们拿到这个产品我们第一步要干嘛？有没有同学还记得我们 客户只提供我们这条料带，那我们拿到这个产品我们第一步要干嘛？有没有人还记得？哎，刚才老师也有讲过，对，先做我们的一个框架，就说，哎，把我的榜后，那先给规划出来，对不对？好，首先 像我们这个，哎，这个磨具有多大了？哎，快有两米了啊，对不对？宽度有两米啊，好 啊，长度有一一米九二，对不对？这个是我们啊，一个正常的一个标准，但是我们这个还可能会加宽一点，对不对？他是往我们这边方向送过来的， 看到没有？好，那我们干嘛就可以，你说，哎，我们魔教这么大，那我要做一下我的魔座了，好像这个魔座的话，最少的话，一般的情况下我们做到六十就 ok 了。好，我们先做一下魔座。 好，模，做这个我们就算暂定为六十啊，因为这模具确实有点大，我们要做厚一点，六十。好，那我们六十之后，哎，那我还有个什么呢？还有个垫板对不对？垫板一般要做多厚呢？有没有同学还记得 电板，电板一般做多少啊？一般做到八到二十啊，不要做太厚了。好，这个，哎，八到二十，只要你这个范围内就 ok， 哎，好比说我要做十五啊，哎，做八个毫米，做十毫米都 ok， 对 不对？好，那我就暂定为做十个毫米啊，我暂定为做十个毫米。 好，那我们个甲板甲板要做多厚呢？一般情况下做到三十到三十五之间，你也不要做太厚了啊，不要做太厚了。好，那我们就暂定为三十五吧。啊，这个暂暂定三十五。好，好，我们还有一个什么呢？还有一个放空 啊，放空，什么叫做放空呢？就是说我的夹板跟我直的板中间放空的，对不对？好，我们什么放空？对，好，放空要放多少？三到五个毫米啊，最少三到五个毫米。你不要说放两个毫米，放一个毫米， 放两个毫米，放一个毫米相当于没放，会有干涉的一个风险啊，除非你把所有板磨到位，净磨，对不对？啊？为什么要放空？因为放空可以减少我们的一个加工的成本，就是为了研磨，对不对？如果说我没放空，那我是不是我的夹板垫板 全部要拿去筋膜对不对？要磨到位，磨到竖，这样才会不会干涉了风险，对不对？所以说我们为什么要放孔？这个是为了放孔啊，因为你放孔到三到五个毫米，就是完全不会有干涉的一个风险，对不对？好， ok， 好， 那么我们知道，哎，我这个大体的板厚了，对不对？把它的板厚定了， 好，定完之后。哎，那我还有个什么？还有个直档板，直档后呢？厚度呢？一般做多少做到四十 啊？当然除非客户有要求，像有些客户呢，有要求做多少做到五十啊？哎，四十五啊，都有，这要根据客户的要求来，客户没有要求，我们就直接做四十就 ok 了，对不对？好， ok， 好， 那么还有一个什么？还有一个托料板， 拖板啊，拖板做多厚呢？一般情况下做二十。好，一般情况下做二十，当然还有特殊情况下，特殊情况下就是我们两边的产品误差太大了，可能话我们就会做厚一点， 对不对？这个要根据我们模具里面的一个实情况去调整，一般情况下我们就做二十就够了。好， ok， 好， 这样的话我是不是得出了我上模的部分呢？上模的板厚模做啊，模做六十，好，面板 好，十个毫米对不对？夹板好，三十五，好，放空啊，放好五个毫米吧，我们就放五个毫米吧，放多一点对不对？好，指南板啊，做四十，托板做二十，对不对？ 这样就得出了我们上模部分的一个板，后来对不对？我们上模板后就这样就规划好了，对不对？好，那规划好我们就开始画出来，怎么去画它呢？用某一个拉伸，先以我们这个框架拉出来， ok， 好，我们直接用这个拉伸出来， ok， 啊，因为我们这做好肯定是为了，哎，方便我们拉伸，对不对？ ok， 好， 把这里正零掉，好，把这里改成六十， 那我们一个模作的厚度确定好，去掉我们的一个参数， ok， 把我们一个窗传给打开，好，窗传在我们一号图层，对不对？好，一号图层，我们干嘛把这个移上去？要根据我们的一个习惯，来啊，先移上去， ok， 我 们先移上来， 好，两百四，确定 好， ok， 好， 把我们这将后把重转关掉啊，重转就不用留了， ok， 好， 没有？好，这不是行了，好，那我这里做出来之后，哎，那么我要规划我的夹棒，子弹棒，对不对？好，子弹棒我要做多少了？也是一样啊，我们先一个个来一个先做我们子弹棒。 好，直角棒我们就做四十后啊，好，做四十后， ok， 确定去掉我们的一个参数。好，那我们直角棒这样做做四十后 ok 了吗？还没有好，还没有的啊，我们还没做好的啊， ok， 好， 我们先把这里移下来。 好，移下来二十看一下啊好，移下来二十。好，确定看一下我们这底下 这个最低一点跟我这里来还有剩多少啊？如果说剩的话我们可能还要往下提，这样的话我们拖拉板可能就要改动拖拉板的厚度啊，就要改好十八点二。 好，十八点二的话也差不多也够了啊，够了，十八点二是没影响啊，如果说，哎，我指这里这里跟这里还只剩下十个毫米，那肯定需要加透我们的一个拖拉板，对不对？好，那我这样子，哎，我这把这样做 ok 了吗？还没有，我们还要改， 为什么？因为我们的话这个料袋到我们直当边是有要求的啊，像正常这种情况下的话，因为我们这种当边切对不对？切我们这外圈的话，那肯定的话正常的话就做到一百就 ok 了啊，那根据我们的一个实际情况来 啊。 ok 啊，那我们就这样子啊，做一百这个的话我看一下啊，这个不做轻切的话，这里都到处里面连着的话不行啊， 这样的话我们的指南板可能会说要改个形状了，不能这样做了，因为我们这里你说全部靠这里连起来话也 ok 啊，但是的话洗太多刀了。好，一般情况下像这种的话你可以两种方式做，哪两种呢？一种就直接做，从从这里面 做一块异形的啊，直接做我们这里面来就行，因为我们这里面的板厚有点宽，够够空间的，对不对啊？外圈全部干通掉啊，外圈全部干掉也 ok 啊，当然你也想做一块也 ok， 好， 直接这里做一整块出来也没什么问题啊，都行， 只告诉你们啊两种方式，当然一般情况下的话你做只需要做一整块的话也行。来了啊，那我们就一般我们做一整块吧。好，做一整块的话，那么看把我们的一个支棱棒往里面移了啊，量一下这里大概还有多少。好，这里就有三百了，那肯定有点多了，好，往里面说两百进去。 好，全部都一样啊，两边都往里面缩。好，等一下如果说空间不够，那我们该加宽，我们加宽对不对？这个才是我们值了码的一个样子 啊，这样才我们值了码的一个样子，对不对？好像这两边的话都还要还要再往里面缩的啊，这边的话一样，我们还往里面缩，对不对？好， ok， 好，那我画完之后，哎，那我底下是不是有我们的夹板，对不对？夹板还有我们那个电板，电板的话我们算，这样的话我们三十五加我们十毫米，那相当于这里四十五就五十。好，五十的话那我这里是不是空太多了？对的，好，空太多的话我们干嘛要把它往上移啊？ 好，往上移，那我们这里要留出来，我们这里会留个五十空间好，这里往上移。 ok， 五十确定好去掉我们的一个参数啊。 ok， 好， 去完参数之后，哎，我们这里是不是这样子？这是我们的模具上模的一个大体的一个形状，对不对？对的，好， ok， 好， 那么搞完了，哎，那我这上模是不是规划好了，对不对？那我开始要规划我下模了，对的，好，我下模的好， 下模的话，因为我们这句话全做刀口的话，那相当于我们下模的话，只需要做我们的一个下模板啊，做下模板好，下模板一般做多少？一般做到三十五就行了啊，三十五就 ok 了，好， 那我们的一个电板，电板的话这个的话都做到一样的，跟我们上模一样，八到 o 十，我们就做十二米吧。好，模作 各位同学要做一下啊，我们上下模做是不能做一样后来，好，那我下模做，那我们下模做的话相当于要做多少？下模做要做到六十五去，上，下模做是不能做一样，后来的，对不对？好，那这样的话我们下模就知道我这下模的板后来了，对不对？对了， ok， 好， 那我们先把这里移下来， 好，我们先把这里移下来啊， ok， 我 们先把移过来啊，移我们的哪里？来？移我们这个平面 啊，以我们这个平面来移它就 ok 了。好，把这里测量下来，好，往下走这里，对不对？好，确定 这里，我们只是说画个大概而已啊，后面的还要去改来的啊。 ok， 好， 我们这个模板要往里面说五个毫米， ok， 去了我们的一个参数。好，接下来是把我们的模作往下移。 好，模作往下移，好，模作往下移的话，我们是留十个毫米，对不对？因为我们电板只做十毫米。好，留十毫米好，复制原先了，确定它。 ok， 好， 模作往下偏五个毫米下来， ok， 好， 再去掉我们的一个参数，对不对？好，这样的话我们的一个框架就大体就做出来了，对不对？对的，好，把它隐藏掉， 好，把我们这几块板隐藏掉啊， ok， 首先把这块板放到我们的一个图层里面啊，图层怎么放？这些的话都在我们那个基础班的时候，都会教各位同学怎么去放图层啊。好，那我们把它放到哪里去？放到我们一个十四层， 好，把我底下的模作放到我们一个模作层里面去，十七层，好，确定， ok， 把我们图层把它关掉。 好， ok， 好， 那我们搞完之后，那就开始画我们的葱头来了啊，因为我们这葱头是有点多来了啊，这个的话我们还要考虑点它的防侧。 好，那我们先把我们的葱头做出来啊，好像这种葱头怎么去做呢啊？最简单的话，把这几个， 好，把我们这几个废料了全部给隐藏掉，隐藏过来啊，教你们怎么去一下子做好啊， ok， 先把它隐藏过来， ok， 好， 把它引到这边过来。好，这边的话这个葱头就不需要留它了。好，这边的葱头我们一样也不留它了啊，删掉它， 好，直接先这样做好，怎么然后呢？用到我们的包容块直接匡包啊，匡包起来就行了。好，往上提。 好，我们这个。哎，我这里只是说拉个大概而已啊，我是拉一个大概啊，随便拉一下的啊。 ok， 好， 确定好，确定之后再去掉我们的一个参数。 ok， 好， 去掉参数，好，去掉参数之后全部往外加。 好，我们全部往外加个，因为我们要加 call 的 话，先加个十二十吧好，先全部往外加个二十。 ok， 确定好再去掉我们的一个参数，好，把我们这个隐藏掉，把我们这边，哎，把我们一百零一层关掉，然后再翻一层回来，然后再打开 一百层关掉，一百零一层开起来， ok， 看到没有？因为我们自己都做好了线，看到没有？好，做好线我怎么快速做出来呢？用到我们的一个裁分体，对不对？一下手，先把我们弓箭先拆出来，好好选择线，哎，看到没有？ 嗯， ok， 看到没有？这不是快速了，快速的一下子把我刀口全部都搞好了，对不对？好啊，当然你的线必须要大过你的啊，大过你的实体，不然话它猜不出来。看到没有？好，确定 好，再取到我们的一个参数，好， ok， 这个就可以不要料啊，不要了， 哎，看到没有？这样的话，我的从头是不是快速做好了，对不对？做好这个只是说做个大概啊，因为我们这个还要做反型的了 啊，因为我们这种单边切啊，就是我们这种切的话啊，外型切的话必须要做反型了，有型面，你要版型对不对啊？这个的话你不做反型的话也能切啊，也可以不用做反型 啊，因为这个的话都是筋的话，因为我们里面没有型面啊，这可以不用做版型啊，直接做正常切就行了，就是说把我们从头做个正常就 ok 了，不需要做仿型了，因为我看了一下，他只有筋啊，筋的话没在我们要切断的位置上面去的话，那我们可以是可以不用去做仿型 啊，如果说，哎，我这个切到这个位置有型面，那我们就要做反型了，好，那我们现在是没有，那我们就不需要做。好，那不需要做，那我们哥们可以把我们的冲头往下移了。好，先去掉我们的参数线。好，首先我们量一下这里 他吃破到我们这个地方大概是多少？两百三，那肯定是多了。好，那我们正常吃破我们的一个料袋是多少来的？有没有什么还记得 啊？最少刺破到我们最少做到五点零，以啊，五点零对不对？最少五点零啊，你不要说哎，我做两个毫米做三个毫米来刺破他，那肯定是不行的啊，肯定是不行来了啊，最少啊，要做到最少做到五点零以上啊，五点零对不对 啊？最少做到五点零啊，这个怎么做反型？反型的话就直接拿我们，哎，这个废料直接来切就行了 啊，因为像这种是不需要做仿型。因为干嘛？因为我们是切这一圈全都是平的啊，你做仿型的话没用的啊，作用没大，这样的话我们还加工成本，对不对啊？因为我们这里的弓箭都没本身就没有仿型，不需要仿型，看到没有，他这都是平面的，我们就没必要做仿型来了啊，除非 一般做反型的情况下就是我们这个切断的时候啊，切了之后这边这边的型面跟我们那边型面是异形的，那是必须要做反型啊，这就没必要做反型来了啊。 ok， 好， 那我们这个知道怎么搞了，那我们就开始做我们里面内容了，好像这个的话估计他们连起来做完空投话，他这只能白话写的太多了啊，只能说到时候空投话可能会做里面去了。 好，我们来跟来啊，根据我们实际情况来的啊，好， ok， 好， 那我们不需要做版型，那我们先啊刺破它，那我们先把它移下来。好，批量的移啊，你像这种可以都可以批量做来，我们就批量考。 ok， 测量下来。 好，要刺破我们这里的平面啊，那我们要量一下我们这个平面啊，到我们这里来是得有多少？ ok， 好， 那以后我们就留个五毫米吧。啊，留个五毫米，好，确定往下移？ ok， 确定好再去掉我们的一个参数 好，去掉参数些啊，移好之后都要去参数来了。好， ok， 把这关掉好，把我们的重头再整体往下移。 好，这里往下移。好，移多少我们看一下啊，好，量一下这里还剩多少，因为我们这里只需要留我们一个电板的一个厚度，对不对？十毫米厚。好，那我们这里一样改，改掉好，留十毫米， 确定好，去掉我们的一个参数好， ok， 去掉参数，好， ok， 好， 这个然后呢？我们开始做我们的一个冲头出来了啊，好，接的话就要开始做我们这边的来了。好，我看一下这里的话啊，这里五个毫米感觉有点少了。 好，当然你觉得少可以加多一点啊，这个都可以加的，反正我们最少你要保证有五个毫米啊，但是像有些客户要求要求做多少， 要做要做多少。哎，这个不是铝料来的啊，这是我们汽车模具里面来的啊，这个最什么材质？这要客户来的啊，因为每个客户要求不一样啊，都一般的话都是干料啊，干料啊，汽车磨一般的话都是用的干料来的。 ok， 好 了，我们这个的话可能会要加高一点啊，但是我看，哎，看到这里怕容易选错，你直接把隐藏掉，再整体再加八个毫米上了啊，刺破做到八个毫米去，因为说感觉三个毫米有点少了，我们直接做到八个毫米去了的。 ok， 好， 去掉我们的一个常数。 好，把隐藏掉。好，那我们接着我们来做冲头来了，好像这边的话，我们这冲头的话，来这里空间够的话，这个就是靠刀，这个的话我看一下怎么去做靠刀比较合理啊， 看一下能不能不做靠刀，如果说不做靠刀的话也有也可以做， 当你要下模的时候，哎，你下模就必须要把你长一块出来，对不对？钢板模，对了，我们做钢板模来了啊。 ok， 好， 那我们这里的话也是一样啊，我们这里要做靠刀的话，那我们这边切一个块过来对不对？往这里面切。 好，切，我们靠刀出来做十个毫米厚度啊，做靠刀用的好去长竖切边吗？对了，是切边来的啊，我们这个是切边来了啊。 ok， 往下加 好，把它合并一下。哎， ok， 我 们一个个来啊，因为像这个工具的话切边有点多啊，因为像大模具的切边话确实有点多，没办法啊。 ok， 这个的话我看一下还要往里面缩一点。好，我们用我们这个废料的话，你这里 跟我这里的话保证有五个毫米就 ok 了啊，好，哎，现在这里好像有差不多有十三个毫米呀，有点多，你也可以往里面改一下，往里面再说五个毫米进去，因为我们这些都是有空间来了。 ok， 好， 这边的话往里面再说五毫米，好，再去掉我们的一个参数。好， 这边跟这边啊，再做倒角， ok， 好， 再去参数。好，那我们这一块做好了，那我要干嘛？我锁螺丝对不对？好，大家如果说我不想做铰刀行不行呢？可以不做铰刀也 ok， 那 要怎么做呢啊？最简单的方式直接这里做一块。好，我们直接这里做一块冲头出来啊，做个切就行了，这样包住它 对不对啊？你不做靠刀的话也 ok， 来的啊，也能做来的，这要怎么做呢？就是你必须要把这边四边包住，他就相当于我把这个边 包起了做侧向力啊，做防侧对不对？也 ok？ 好， 但一般情况下的话，像我们这种啊啊，都必须要这样做啊，你反正有两种方式嘛，对不对？一种就是我们这里长一块出来做靠刀也 ok， 一 种呢，就是我们直接这里 做个七字形啊，我这个是我的切边，对不对？好，这个是我的切边。好，我这边是我的切边，对不对？我这里长一截出来啊，这样来靠住他项目，项目这里把他靠住，靠住我这里先把他接触，对不对？这样也 ok。 还有一种呢，就直接这里做个，这里这个是我的冲头， 这是冲头。好，这个是我的一个背一个夹板啊，这样子做一个，这样子靠住他也 ok， 这样的话我们靠这外面这一圈来防侧也行， 对不对？这是两种方式来的啊，都可以来的好，因为我们像我们这个哎，空间又够，那我们这个可以不用去镶到我们的甲板里面去。不用镶甲板里面去的话，那我们干嘛直接做甲板啊？这个的话不镶的话我们就不需要做垫板。那直接之后锁在我们甲板上面打核销， 因为你弓箭空间够吗？空间不够的话，那我们该做夹板，我们还是要做夹板里面去的，对不对？好，那么这空间够的话，那我们就直接这样做， ok， 好， 那么这样一样的啊，我们先调我们的螺丝出来，哎，或者说你直接自己画一个也 ok， 好，那我们调个螺丝啊， m 十了，这个最少看 m 十有点小了所。 m 十二的像弓箭越大，你螺丝你要选择越大一点，对不对？好，那我们先用十二的， ok， 我 们先放上来先啊，好，确定好取长处。哎，感觉十二都有点小了，看到没有？ m 十二的螺丝感觉都还有点小了，看到没有，那我们直接干个干十六的螺丝。 好，我们十六螺丝的话，你不用外挂尿出来也可以直接用这个来操作也行。好，我们螺丝二十六层头深度的话，我们这里是看一下，我们量一下线流利深，尽量做到一样深去。 一百二十二有点多了，像这个的话，空间够的话，我们不锁夹板里面去了啊，我们不折板里面，不去割了，那就剪到我们的厚度三十五厚，确定这样的话来可以减少我们的厚度来的，对不对？ ok， 好，这里话一样啊，螺丝二十六啊，做三十好，做二三到三十五的话，我们这里是多少啊？我们量一下，这里看一下是多少。 好，八十七啊，八十七的话八十七，八十七，我们做五十七啊，留点声留到三十去，好， ok， 好， 孔径的话我们做十七的。 好层头啊，这层头深度我们做到一百一千圈圈啊，这样的话空的窗对不对？好，点一下螺丝啊，应用一下。 好，这里的话我们做到二十五。好，应用。好，这里的话随便找个位置啊，点在这里也行，往这边走。哎，或者说我不想点啊，不想点。 ok， 好， 这个的话我们削一把，看能不能把它处理方正一点，这样的话斜的话我们后面的话也没后面要改，或者说要改什么东西的时候，哎，找不到精位，找不到我们定位啊，这个的话我们看一下啊，把这里，先把这里削掉，把这个螺丝搞掉，把 r 角先删掉先，顺便的话把这里先处理正掉啊。 ok， 这里有没有 x 拉伸一下。好，顺便的话把这里，哎给搞正掉啊， 这样的话我们后面就可以找到直角来这里切它，对不对？我们可以直角有个直角来磨它， ok， 哇，这里面偏个偏个五毫米下去啊，哇，看一下五毫米进去看下多少啊？看到这里面不要切它，不要切到我里面刀口去了，先偏啊，先偏， 好拆分体 哦，切太多了。没事啊，先切啊，这个没关系的啊，我们这到后面后面会都可以改啊，我们先切，到时候再偏出来。 ok， 这边话也是一样，去到我们的一个参数， 哎，把这边删掉它好往这边偏啊，偏出来。好偏三个毫米啊，三个毫米还有点少，偏四个毫米，三点五，哎， ok， 三点五就够了，那我们就一样两边的话偏三点五出来。好，只要切过我们这飞掉就行了啊。 ok， 这里要倒点角。 好，我们再倒点角，这样的话我们这里跟这就留了个直角在这里来了，确定好去了我们的一个乘数，好，这里成问题。好，然后把我们这里一起改一下啊。 ok， 应用一下。好，这里的话我们继续做二十五。 好，应用一下，然后这里找到这里的话做到三十啊，到边的话尽量做多一点啊，这里三十口径还有点少了，我们先再移进来一点啊，这个可以再移的啊，都没规定的啊。 ok， 我 们再移进来。 好，我们移动面啊，先把这个面给选上去，对不对？我们把面移进来，好，来测量啊，往这里面移个二十个毫米上来啊，这样移多一点啊。 ok， 好，再去掉我们的一个参数，这个的话我们数四个螺丝，对不对？好，这里有了，我们这面我们只需要画一个啊，画一个就 ok 了，剩下了我们直接这里复制啊，一个个去复制它。 嗯，这里做到这里来，其实。好，然后再写啊，再复制一下这边，哎，或者说我不想复制，我截镜像下， ok， 也可以，镜像，对不对？搞，咳咳咳。 啊， ok， 看到没有？好，再去掉我们的一个参数，好，去掉参数之后，哎，那我要干嘛？要加我们的一个和消，对不对？因为我这个没有做镶进去，那我就必须要加和消来了，对不对？好，那我加个和消 啊，那我们加个核销， ok， 核销的话，哎，我想直接用外挂，这用外挂来生成也行，或者说我直接这里又掉一个。好，十六的攻城的话先攻个一千下去啊，不然的话等下关不窗。好，应用一下。 好，这里的话我们做多少啊？量一下啊，所以说六十五的。好，应用一下。好，这边的话我们做多少？哎，做到六十确定 好，做了六十之后，哎，我们这边再放一个和弦，要放两个和弦啊。好，这样的话我们的这里就有精度来了，对不对？好，这样的话做到五四十五应用，然后这边过来 六十八，确定好去掉我们的一个参数，对不对？这样的话，我这样的话我就是把中文就画好了，对不对？好，画好之后把我们变一下材质啊，变成五个材质，你是六十三的材质，这个的话根据扣的要求， 因为每个扣的要求是不一样来的，我们根据扣的要求来变我们一个材质，对不对？好， ok， 材质搞好了，那开始画我们这边的来了。好，这边的话我想把它缩进去也行，对不对？ 好，这边的话其实你想偷懒的话可以偷懒，怎么偷懒呢？直接把我们这边做个做题出来，直接用我们这个题来快速移动他也 ok， 对 不对？当然你也可以重新再搞一下，也没问题。好，那我这边的话直接从这边切过来，先从这里量一下大概这里大概多少？ 好，四十二。好，四十二的话我们这边的话就做到四十左右啊，切过来四十， ok， 好， 四十还有点少了啊。做到四十一， 好，去掉我们的一个参数，好，把这里删掉它再往里面偏。好，我们这一位做一个直角算偏两毫米进去，哎，两毫米有点多了，好，偏一毫米 好，一点五进去，对不对啊？我们先偏这个都可以了啊，都可以自己处理它。好，往这里往里面，再往里面偏个零点五进去， 好，往里面先偏零点五啊， ok， 好， 再去到我们的一个参数啊，我这里是为了方便做我的个直角出来啊，当然你要做也行啊，这个的话因为我们啊有直角的话就好，好，我们好追加公啊，后面要改模啊，对不对？我们就可以改到我们刀口 有个直角给我们碰到，对不对啊？我们再测量，但是如果说我像这种，如果说我不做直角可不可以？可以 啊，你如果说你不做直角，那我们要怎么去做呢？那你必须要再把你的弓箭这里面搞两个机准孔，对不对？给我们后续，后续我们来，后续要改刀口的时候有机准给我们碰数，对不对 啊？反正就两种方式嘛，对不对？要么你就做几种孔啊，给几种孔给我们碰数，要么就直接做核销，要么就直接做几种这种直角，对不对？这某个直角出来给我们碰也 ok， 反正就两种方式嘛，对不对？看你看，你觉得哪种方式比较方便，你就用哪种来，对不对？ 好，那接着我们这边，那我们接我们这边的，我们量一下这里大概多少？好，二十的话我们切过来，二十。好，两百二十二，两百二十一。 好，去掉我们的一个参数，好，把这些多余的删掉它，把这边偏个零点五出来啊，或者偏一个很啊东西，对不对？好，去掉我们的一个参数， ok， 好， 再猜问题， 做我们那个铰刀出来好，做十毫米啊，往上提啊， ok， 并一下好看没有？这样做出来了对不对？好，再去掉我们的一个乘数啊， ok， 看到没有？这不就做出来了。我们一个直角 啊，这里的话靠的话有点少，五毫米感觉有点薄，因为弓箭有点大，有点大的话你可以坐后一点啊，直接再加高五毫米过来啊，估计这里加不过来了。 加不过来怎么搞啊？直接拆掉它，拆掉它再来偏置。好多余了，我们等一下再处理它，合并它，哎，这里是不是多余了，对不对？把这里全部给替换上来， ok， 还有一样的啊，有方式的，总是有方式可以处理这种东西来的，看到没有，这不解决掉了对不对？好，这边的话一样啊，我们加高加宽过去一点， ok， 因为我们本身弓箭的话有点大，所以说我们的话就做，哎，看似，其实就说看似十毫米有点小，对不对？但是他其实的话还是有点大来的，对不对？好， ok， 好，这里该倒脚，我们该倒脚地方我们去倒脚他好，这句话倒脚。 ok 啊，这边的话都一样啊，该倒脚就倒脚。 好，确定这这去了我们的一个陈述对不对？好，搞完之后那么一样啊，先把啊，其实的话螺丝这些的话我们等后面再来处理他啊，我们先把我们的刀口先处理好啊， ok， 我 们先把刀口处理好， 好像这边的话也是一样来的啊，啊，其实的话我想改他的，改他的废料啊，因为像这种其实我做直切都 ok 啊，没必要做斜的 啊，做成这斜的话也行啊，做成斜的话也 ok 啊，那我们这个肯定是确定了，确定的话我们肯定是改不了来的啊，不可能去改肥料来了。那我们只能说这样改，我看一下能不能快速搞啊，这里的话看下差多少度，我直接这里搞个斜角 好，我们看一下这个斜角， ok， 我 看一下这边正零掉啊，我看一下这边能不能搞得过来啊，这里的话把平直角度啊，看一下这里能不能这样想，把这里处理好， 好，我们测量一下这里跟我这里大概是多少度来的啊？好，这里画条线，这里坐直是多少度啊？我们可以测量一下它，这样的话我们看一下，能快速的转动这直角出来，五度， ok， 那 这五度的话就行了， 好，我们直接这样子，切，这样的话这样处理的话，我们就快一点。好，把这里改成五度， 然后距离做到十毫米。 好，做二十，做十五，做十八， 做二十。 ok， 好， 这两边的话，哎，也是一样，哎，看，没有这样的话，我们是不是，哎，这边的话不行啊，一个个来。好，这样的话我们快速的做我们的直角出来啊，往这边偏一下， 对不对？这种就是我们快速做直角。 ok， 好， 这边的话先应用那边的。好，在这边啊，确定它 好，在这边的话可以不用做直角，因为我们这里本身就有留了个直角啊，这有留，本身有留个直角，那我们就不需要来了，对不对？好，那像这边的话就必须要做一下啊。 ok， 好， 偏一下它就行了。 好，哎，看见没？快速的处理它，这边没用啊，应用好垂地 好点一下。哎，这样的话对不对？总是有可以想到别的办法来快速的做的，对不对？看，没有，这不就快速把我们直角做好了。好， ok， 好， 这边再切里面去。 好啊，确定他好，哎，看没有，这边话可以不用做了啊，这边没做，等下把它删掉它啊。 ok， ok， 看到没有？这个是我们来如何快速了啊？总会有办法想到别的办法来搞这种东西，对不对？看到没有，这不就行了， 是不是啊？因为我们在画的时候肯定啊，肯定是在想要别的办法，哎，能不能快速的做，对不对？能快速的把我们的模具画出来，好， ok， 这种直角就没必要做了，这种有直角我们就不需要这样做来了。那 ok， 好啊，一样的啊，我们就这样子批下来就行了 啊，往里面砌对不对？好， ok 啊，一样都往里面砌啊。好，这边的话不用吹了。好，把这里多余了给删掉它。 好，这个的话我们把直角不用去做它了。好，刚才，刚才还有哪一个边？好像是这条边，好像有，还有个边我们也倒了，对不对？一样把它搞掉啊，在这个里好，把它删掉它 啊， ok， 好， 这样的话我们的直边全部做好了，对不对？去掉我们的参数。好，去完超速之后，哎，就可以开始做我们这里的靠刀来了。靠刀这个的话一样可以快速的处理。这么快速处理，批量的拆， 看到没有？好，这边的话一样，我都全部批量处理。这要是告诉你们用快速方式怎么去做我们的模具？ ok， 全部往里面切好，先去掉整体，再去掉我们的一个参数。 好，这两边的话一样啊，这个告诉过同学啊，用我们的快速方式啊，怎么去快速的把我们的弓箭做好，哎，看到没有，这不是全部都 ok 了， 哎，看到没有？ 哎，看到没有。是不是？那我全部一次性把它 p 好， 这样的话我就可以一次性全部把它移好，对不对？这样我就不是节约了很多空间，很多时间，是不是？好，再去掉我们的一个参数， 好，全部整体往外加十五上来啊，加十二米啊，我们靠它做十二米高就行了，好， ok， 看到没有，这不是快速了，是不是啊？比我们刚才在搞一个，搞那么久，是不是比较快一点，对不对？看到没有，这不是一下子就搞定了，哎，看到没有 啊？ ok， 好， 再去掉我们的一个参数。 好， ok， 这不是快速做好了？快速做好了，所以是快速做好，但是呢，我们还没处理，把它合并它，对不对？好，我们一样再把我们这几个弓箭要把它合并一下。 好，这边的话也是一样。好，这边的话一样的啊，都是一样来的。好，等一下再告诉你们。用螺丝，哎，快速用螺，快速的用螺丝把它处理好。怎么去处理啊？等一下告诉你们怎么搞啊，一样的。 ok， 好， 这边和这边一样合并它 啊，看到没有？好，这不是快速一下就搞定了，对不对？我们铰刀也快速做好了，好，补墙矮的铰刀做好，对不对？好，等下就剩下螺丝来了，好像这个的话估计要锁螺丝在墙角夹板里面去了 啊，能，空间有的啊，我们不用镶了，我们就不要镶啊，能，因为看你空间来了啊，像这个话应该也可以做啊，看一下，等后面坐过来的时候我们看一下他， ok， 好， 再去掉我们的一个长竖， 这不是把刀口都搞定了，对不对？好，这边的话应该是五个毫米啊，你这边应该是切的时候切的，只切了五毫米，全部往里面填个五毫米进去 啊，看到没有？这不就搞定了，好，这边的话也是要，好，再去掉我们的一个参数，哎，看到没有，快速了，哎，我们从头就快速搞好了，对不对？好，搞好之后该倒脚的地方我们要倒脚啊，倒下脚， 哎，你别说搞好就搞好了，该倒脚我们还要去倒脚来了啊， ok， 咳咳，看到没有，这不就行了 啊，哎，看到没有，好，我们这样快速的把它处理掉。 嗯，看到没有，好，反正搞模具啊，模具搞到后面啊，像这种最简单的话都是一样的，都要一个个去处理它。好，这里的话一样好，现在叫 好也是过程中要注意一下。不，客户是不允许啊，这样的音调是有不允许，有留尖角来的啊，该倒角我们还是要倒角处理掉它。 ok， 好， 这边的话都是一样啊。 好，再来一些，这样的话我们是不是一下子把我们刀口啊，那些全部都处理好了，对不对？好，这边的话也是一样好， ok， 好，我们这边的话一样啊，这个就是我们啊，老师告诉你们如何用快速的方式来处理像我们这种刀口，对不对？ 嗯，这不是一下搞定了，好， 先把一根刀倒角啊，打完先，因为像这个弓箭刀冲头确实做多了一点啊，因为没办法，产品大嘛，产品大我肯定是要把刀口分多一点，对不对啊？ ok， 这边已经导好了。好，那我就不需要处理它了， 好，把这边也吹掉。好， ok， 这不就搞定了，从头补墙也补好了，对不对？好，该做什么做，做好了对不对？好，把它合并啊，把我们的颜色变一下啊，把我们的从头材质啊变一下啊。 材质这个根据客户的要求每个客户的要每个客户的要求是不一样的，材质的话根据客户的要求来啊。 ok， 我 们这里是这样变一下，对向先 好，哎，这不就 ok 掉了，对不对？好，那我接下来我们可以做我们的螺丝来了，好像这个螺丝哎，我能不能快速的处理它呢？可以 可以啊，你要么就直接最简单，直接拿这个复制过来改都行，对不对？好，那我直接用这个来啊，直接这里直接把我们的体还有核销啊一起做出来，这边的话一样确定直接去除 好，保留啊，工具题的话就不需要保留来了好，确定他去了我们的一个参数好拆分题啊，把我们底下这面这一块全部给干掉，他好取参 好，因为我们这边话要搞过来啊，都可以加高点。 ok， 好， 去掉我们的参数。好，接下来是我们干嘛啊？用到我们这个啊，连续复制它好用，连续复制，先复制一个一个来啊，好，我刚才选了一个，还没选多。 ok， 好， 选择它 来看没有，这不是快速了，好，每个先放啊，先放一个，等下我们后面再来移它来看，没有， 对不对？快速来放它 看没有？好，我们这个只是为了批量啊，批量改一下它对不对？好像中间这两个的话估计空间的话有点不够了，估计要做夹板来了啊，中间的话这两个的话要做夹板来了。 哎，能做甲板啊，说可以不用做甲板，我们里面的话我们就不需要，对不对啊？这要根据我们的一个实情况来的啊，空间够的情况下可以可以不用啊，像这几个的话，后面几个的话估计都要做来了啊。 好， ok， 好， 那我这两边因为这两边好像是没位置选的，所以是水对角，对不对啊？那你要做也行不行呢？可以也能行啊，也行的啊，好，我们直接先把这边复制过来先啊， 啊， ok， 先复制一个过来，我们先移一边 好，确定 好先把大体先移下啊？大体先把我这弓箭螺丝先处理掉，好像这个的话就这里的话手后面过来啊，先手外一点， ok， ok， 我 这只是说啊放个大概好，然后呢再用这里去复制它， 对不对啊？因为我们这话肯定是，哎，我不可能是一个个去点对不对？我不可能还是还是搞一个，像这种多余的，我们就直接连续复制对不对？批量的复制它，这样的话我们就不用一个个去选它了。 好了，我像我这边的话这两边我看一下能不能直接把这边镜像关，应该是两边可以，两边打孔应该差不多了，我直接把这边的 好看下能不能把这边直接镜像过来，这样的话我们就不用去复制它了，好点个点， ok， 这不就行了，对不对啊？ 有外挂复制模式啊，但是我这个是告诉哎，像这种他外挂复的话你要根据看了也可以用外挂复，但是外挂复的话它会复出多余的，对不对啊？像正冲头的话我们直接 直接一个个点啊，这边我直接复一个过来，其他我全部都要移他，对不对？好， ok， 像这个的话我们螺丝的话看一下啊，这里要接把这边的话可以不用去动他，这边再放一个过来 应用一下。好，底下还要去锁来的啊， 这边锁一个螺丝往这边走一点，应用一下这边把，这边可有核销，可以用位置做核销，对不对？那我们就做核销， 这边过来这个核心我看一下要换个位置啊，换这边过来的话也行啊，换这边过来吧，好，确定他好，这边的话中间话估计要锁，再锁一个螺丝，对不对？ 那这样是锁好，确定好，那这边的话也是一样的啊，这边的话也是一样来的，你要根据实际啊，去布一下我们的螺丝， 好， ok， 这边的话一样数四个螺丝的了，像弓箭很大的话，我们这样这种的话必须要数四个螺丝，这样的话看起来就好一点啊，这边再移过来一点，好，音效好，把我们这个核销啊一样搞过来一点 啊，确定看到没有？这是快速的做好对不对？好，这个是我这边的， 这边的话我们一样啊，这里不要过太快，挪出去了好，应用一下。好，这边我要直接偷懒啊，不想再一个个去移了，对不对？这样这边的话直接镜像过来就行， ok， 我 们直接镜像过来。 好，直接镜像过来也 ok， 看到没有？哎，是不是一下也搞定了？好，然后呢？但是你核销要做一下方法，核销不能坐同个位置上面， 往这边再过来一点，再过来一点，好，再往这边走一点，好，应用一下，哎， ok， 这不是解决掉了，对不对啊？这快速啊，这另外一种方式来做他。好， ok。

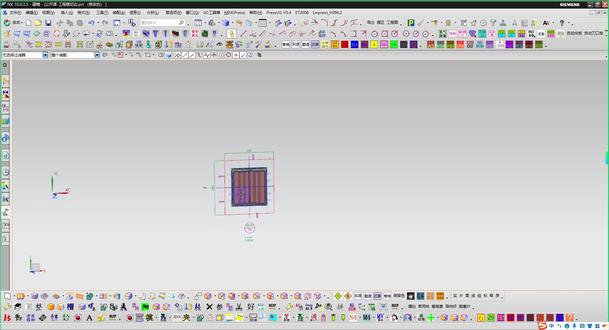

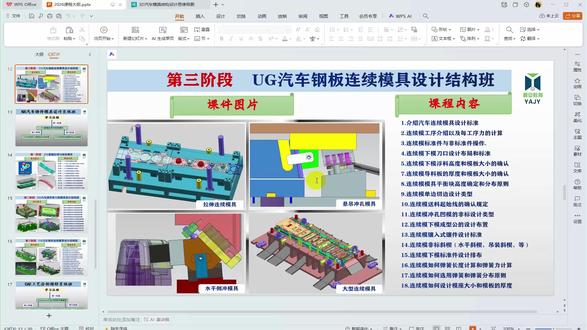

啊，那今天呢，我们就来学习一下我们的第二个系统课程里面的一个第二个阶段，叫做我们的什么呢？结构， 因为结构有很多种类型啊，有这种冲拱、折弯、拉延、切边成型啊，吊冲、侧冲、水冰冲等等 还是有比较多的。那我不，我们今天晚上呢啊，就找了一个成型的模具，我们一起来分享一下，对于我们零基础同学来说啊，希望大家我们一起来进步啊。当然对于一些啊，已经有啊，来在做设计，同学来我们就一起来讨论啊，如何做，做的如何做啊，更加于呃 比较好，有没有，有没有请讲一下铸造模具铸造结构。今天没有讲铸造啊，如果你需要听的话，你可以在直播间关注老师，我可以发啊，比如说给你 发一些铸造模具的一些课程，给你去先看一下好不好？这个同学啊，因为今天晚上没有准备讲铸造啊，但是我们有往期里面啊，我们有讲过铸造的一个课程。好吧，这个你如果需要你可以关注老师，到时候我发那个 啊，做到了这个链接的课程，你去看一下啊，因为今天我没有准备讲做到的课，没有准备讲做到课程的一个案例啊，你叫我临时去改的话，我也改不过来啊，我也没办法改啊，对不对？所以说你可以关注一下。好吧，你需要的话你关注以后我这边会下面会有的啊，到时候你再找我。 好，那今天呢，我们来讲一个我们的呃，比较呃常见的一个模具就是成型膜啊，因为我们成型吗？啊，我们的成型膜，呃，成型膜呢，他有分我们的向上成型，也有分我们的向下成型 啊。呃，好，怎么关注？就是你点我的头像关注就好了呀？啊？你点我的直播间里面点我的头像关注就好了，对不对啊？ 然后呢就是说，呃，我们的这个产品呢，他有这样的向下成型的，对不对？比如说有向下成型，有向有向下这样的成型，也有向上的这样的成型啊。就是说啊，其实向上成型跟向下成型他的结构上面来说其实是相对说啊，其实他是差不多的啊。这里打开一个资料给你们看一下， 找个资料给你们看一下，就是找个资料啊，等一下。嗯，其实你会了向上，或者你会了向下，其实就是差不多的东西啊，但是呢我们还是找个东西给大家一起看一下 啊。这里啊，大家一起来看一下，其实你会了向下就会了，向上会了向上就会了向下。大家看啊，比如说这个是我们的向下，这个是我们的向上模具。你看我们向上成型是指我们下面这里一个下辅料板， 这个下轱辘板是活动的，对不对？两边这个是下成型工，是折弯的，上面呢有个这样的脱料板或者叫成型板，它是用来成这个折弯的，对不对？你看见了没有？那么向下呢？刚好反过来了看，没有？比如说你向下 啊，这个靠刀也要靠刀的，比如说先把靠刀隐藏，这边也是要靠刀的。你看我们向下成型，它是比如说有我们的脱料板，然后呢这边两个两个是冲头，就是我们的下工一样的，看到没有？你们有没有发现向下成型跟向上成型 怎么样？他其实刚好是刚好是一百八十度，你把它转过来，他的结构你可以这样理解，你把它旋转一百八就可以。比如你你画了向上成型的时候，你再画向下的时候，他就是把它转过来一百八的一个结构，能理解吗？啊？一定要注意啊，其实所以说这是通用的一个东西啊，我们叫通用的一个东西。好吧， 但是呢我们就也也一起来学习啊，一起来学习的，好吧，也一起来学习啊。首先呢我们在画模具之前我们要了解成型的一个结构吗？这就是我们乡下成型要得到什么呢？要得到一个零件， 两个零件，三个零件，四个零件，当然我们只是双边的，就是两边都要折弯的，如果说后如果说是单边折弯的，如果是一边吗？举个例子， 举个例子啊，如果是一边折弯的，那么我们只需要得到一个，一个折弯冲头，一个下弓，一个我们的拖拉板，因为你只有单边折弯吗？像这样的，比如说这只他只是单边的，这样折弯，那我们这是双边的，那就要得两个冲头吗？啊？要理解啊，所以说那我们这个产，我们现在 今天这个产品呢，你看你可以就是今天这个产品，你可以把它当我们的什么呢？当我们的那个。呃， 哎，就今天这个产品呢，你可以帮你可以把它啊，如果我们是学习吗？如果是学习的时候，你可以这样向下画，也可以这样把它向上画， 对吧？能理解吗？啊？但是在公司里面啊，他这个公司里面你就按照工艺来啊，公司里面的工艺，比如说工艺他是往下的，你就要往下，如果工艺里面给的这个产品是往上的，那你就要往上啊，你就要往上啊，啊，要注意啊，那比如说我们今天又学习一下向下怎么做 啊？在学习之前我们要打开我们的学习资料，也叫学习宝典啊，作为一个设计来说，你必须要知道模具设计的一个思维 啊，整个一个行业，整个一个设计，你的思维才是最重要的。软件它只是个工具啊，软件只是工具， 首先在学习之前啊，你有啊，你有需要的同学呢？你到时候啊，不对啊，都是你们系统学习时候，这个资料会在班级群里面。首先呢你要去了解一下，比如说正常的一些模具的一些功能啊，比如说基本的一些模板的功能，这个大家一定要了解一下 啊，一定要了解下，对不对啊？这个要了解一下，当然我今天上公开课，我就不去，这我就不去讲的这么细致了啊，啊，把这个还要念一遍，那我你自己到时候自己看啊，我我们就直接来啊，比如说我们的模具呢，我们模具是分为上模跟下模，注意啊，模具它是分成上模跟下模的， 就是我们冲压模具啊，他是分上下的啊，要注意啊，冲压模具我们只我们就把它分成了上下模具，那上下模具呢？那我们先看折弯，这里有很多啊，有冲孔膜，有切边，有成型，那我们今天讲的是成型折弯，所以说我们来看看成型折弯的一个结构是怎么样子的，要了解一下 我们的成型折弯呢，他有向上成型，有向下成型，那我们今天讲的别动，我们今天讲向下，我们就不看上上的啊，向下， 那么在向下里面呢，他有向下折弯九十度的，比如说小 r 角的设计，有向下折弯九十度的，大就大 r 的 一个设计，有带筋的向下折弯的一个设计啊，因为啊就是有小 r 角， 有大 r 角啊，有这种带筋的啊，带筋的你都可以去啊，你有空的情况下面啊，你都可以去了解一下，就是有空的，像这种小 r 角，他的 r 角的这种看到没有就是这种，你可以了解一下啊，了解一下。 那么大 r 角呢？他是怎么样子呢？其实其实差不多的，你们看一下大 r 角是这样的，大 r 角是指这个地方他会进行一个 进行一个挤压，因为这个 r 角比较大，他会进行一个挤压的啊，这种折弯的啊，这是一个，还有一个呢，就是我们带金的啊，带金的，或者有这种带金的啊，这种，这种带金的啊，就是说他不是那种光光的直的，上面就是你折弯的时候，他是有形状的，他是有形状的，知道吗？ 好，那么我们就一点一点的来设计我们这个零件，我们一点点来设计它，一点点来设计它。 首先向下折弯，大家已经看到了它的结构就是这样的，我们首先要得到什么？我们首先要得到这三个零件，比如说一个冲头，一个托料板，一个下沉圆弓，我们要先得到这三个零件，对不对？那么得到这个三个零件，我们也叫做， 也叫做成型的凸凹零件，对不对？那么比如说我们来一起来看一下成型的一个四步法。首先第一个对于工艺面来说啊，我们要不要处理一下他啊？你看有些产品是不要处理的，像我们今天这个产品啊，我们今天这个产品应该不怎么要处理他， 因为我先把这个冲床放到我们的垃圾层上，我先不要冲床啊，我先不看冲床，好吧，那我们看一下，我们这是我们的成型 啊，我们的成型对不对？那么我们首先我们这个产品很简单，因为这个产品他是个比较规则的一个产品呢啊，这不是产品，这是工序啊，可能这个产品后面肯定还有什么肯定，后面有什么切边的啊？切边冲孔的肯定还是有的啊，只是我们现在只是说看到看到的是这个工序，比如说这是我们 二零或者三零或者二零或者这个应该是一零啊，这个应该是一零，为什么呢？你看为什么我为什么我知道这个是一零呢？因为你看最开始的板料在这里， 对不对？前面没有，前面什么都没有做，直接就是由这个板料来成型，那肯定是一零呐，对不对啊？如果说前面有有有做了成型工序的话，那不可能这里还有板料啊， 对不对？好，要明白啊，这个，这个就是我们的一个第一续，第一续的话，那我们板料就这么大，这是个这么大个板料，首先这么大个板料，对不对？ 就是这是他这个这么大一个板料吗？对不对啊？那我们先来得到我们的零件，就是先来得到我们的零件啊，先把零件得到，那么零件怎么得到呢？因为我们这个不需要去做我们的一些面的啊，这个产品应该比较简单， 他不需要去做这个面啊，不需要去做这个工艺去去把这个面做大做强。他不像我们这个，比如说像这样的一些形状，我们可能还要把这个面做大才能去切的啊，那我们看一下， 那首先我们就跳过这一步啊，因为这有的有的产品是需要去做这种啊，这个工艺面，也就是分模面啊，做分模面的，但是有些工艺里面做好了，或者做工艺里面可以直接拿来用， 是不是？中医里面可以直接拿来用，能理解吗？哎，那我们就直接拿来用嘛，对不对？怎么样？发给我这啊？不是发给你啊，是你关注我以后，我会到时候发个链接给你自己去看的啊。哎，好吧，你你先带着关注我以后啊，关注我以后，然后加到啊，加到我以后我单独发给你啊， 单独发这个助肩膜的一个课程那个链接给你啊。那你看一下我们，我们现在呢，因为我们这个产品它不需要做什么面的，你看你看没有？好，那我们先来得到一个零件，得到个零件很简单，你可以用我们的 u g 基础班学习的创建方块体把它创建一下， 你创建一下这个方块体嘛，你看你可以创建它，创建它，或者你框选这个零件都可以，是不是？然后单边，比如说你单边给他一个二十五，或者你看你这样可以创建一个这样的零件，看到没有？ 是不是可以创建个这样零件，或者说你先不创建他，你单边放小一点，放五个毫米，因为不要太大，太大的话你因为你这个地方切不到的啊，切不到的看没有，他是切不到的啊，是不是这个时候因为你这样的话他不是个整数，他有可能不是个整数，对不对？我看这个零件是不是整数啊？我们尽量要给零件做个整数啊。 等下我看一下啊，看不是个整数，看到没有？那不是个整数的话，我们可以用另外一个命令，这个在软件里面，这里有个模板的整数啊，这里有个叫模板的整数，对不对？我选择这个体体，选了这个体吗？你看选择这个体以后呢？这个地方， 那这个地方有一个，呃，比较偏置，比较十个毫米，但是你看他会选的是我们的下下面这个没有关系，因为你这个偏置体这个地方你可以选择四侧偏置，或者说单方向偏置，或者说选择怎么样怎么样，或者你选择包容体，看到没有？你选择包容体，就是你可以选的这个地方 啊，然后整数啊，可以叫整数倍数啊，这个都是可以的。看到没有？单项这里你看都可以做的啊，只说你可以在这里去设置它，这里个整数嘛，对不对？看到没有高度方向，我们这里把它调到一百三十五 啊，然后确定一下，这个时候你生成一个零件呢？它就是个整数啊，它就是个整数，你看一下，你看你自己用哪个方法，你看对不对？ 好。得到这个零件也要按，我们只是得到一个零件啊，我们现在只是得到一个这样零件，对不对？那么我们要把这个零件用这个零件来得到我们的一个成型工，也就是我们在基础班里面，在基础班里面不是教了大家叫结构分模吗？ 是不是教了你们分模在基础班里面，对不对？那接下来我们就要去分模啊，就要去分模啊，分模的话我们可以把这个地方 编辑一下，因为这里我刚才没有编辑啊，把它偏高一点，可以举个整数啊，因为这个上面是一个这个零件在这里啊，那我们这个时候分模的话，我们在基础班学过了啊，分模一定要，一定是要这个产品比我们这个正方形要大，就你这个产品呢，要大于你这个正方形，看到没有？但是我们这样的话，你肯定是分不出来的， 你肯定是分不出来的，有两种方法，有两种方法我教给大家，一种呢是这样的， 一种是用我们的，是用如果说实体，因为我们这是产品嘛，我们要抽个面出来，比方我们抽个面，或者说如果说可以，如果说啊，一个是因为这是我们的产品工艺，我们不能去改它的，那么我们可以先抽个面， 先抽个面出来看清楚啊，然后呢用这个面去延伸，这就是我们这里讲的， 这里，我们这里讲的，你要做这个面嘛？你看抽取曲面，首先你要把这个在工艺里面抽个面出来，不要用，不要用我们工艺里面的东西去做啊，你不要把工艺给改掉了啊，抽取一个曲面，然后呢我们干嘛呢？延伸嘛？为什么要延伸呢？因为他没他大嘛，让我们延伸个十五， 延伸个十五嘛，你看你可以延伸个十五，延伸出来，为什么呢？因为我们要延伸出来比这个零件要大，比这个零件要大一点，是不是比这个零件要大一点？看到没有？然后呢？下面这个地方也是。 嗯，这是第一种方法，这是第一种，你也可以延伸，然后要超过我们这个零件，超过它，是不是？哎？但是你发现，哎，这个零件你一旦这样，这样的话，这个零件变成了这样的，看到没有？它是斜的，看到没有？ 没关系啊，你先不用管他这是斜的，看到没有。好，这个时候我们就可以来分了，这个时候，但是我们如果是用拆分体，用我们的面来分的话，那么他只能得到，因为我们，我们是有厚度的吗？我们是有料厚的吗？对不对？是有料厚吧？料厚，料厚是多少？我看一下， 我看量号是多少？应该是一点五，一点是两点零的吧，我记得没有错，哎，两点零的对不对？好，那这个时候我们就用到什么命令，所以这个节你是在基础班学过的，用什么呢？要把这个产品减，就是加厚。 加厚吗？那我们用个命令，哎，点错了，把它加厚，是吧？这个是很简单的吧，一个就是你在基础班里面学过的命令，对不对？加厚两个毫米， 加厚方向千万不要加错，加反了，一定不能把后方向加。呃，方向加错啊，还没有。这个时候我们就得到一个这样的一个零件，一个加厚的一个体，对不对？然后再用我们加厚的这个体去 修剪也好，不要，你可以用修剪命令啊，修剪掉，然后对称把中间的修剪掉，大家看我们就得到一个零，哎，但是你会发现 我们这样修剪完以后，哎，这个零件并没有拆开，你看有没有拆开？这边有没有得到两个啊？没有得到两个。大家看没有看这个零件他没有得到两个，为什么没有得到两个呢？那肯定是哪个地方有问题，一定是有个地方有问题，你看本来我们要拆开的，那我们要检查一下是哪里有问题啊？退一步， 退一步我们就可以检测到是哪个地方有问题啊？是哪里有问题呢？是这个地方有问题。看清楚，因为我们在抽面的时候，这里是有两个洞的，你看没有？这有个有个有个孔，看没有？有两个孔，有两个孔的话，那这个你说能够能够分模吗？分不了的，那么我们用一个秘密，这个我们都讲过了， 分模的时候他是不能有中间不能有这种孔啊，不能有这种洞，这个孔的，看到没有？所以说你现在再来分呐，所以你刚才为什么分不出来？那我们这个这样的话，我可以用修剪体 修剪掉，看清楚看，那我变个颜色啊，比如说这个来，我们就比如说这个上模啊，我们上模这里我们就先，我先把它放到我们的一个，呃，比如说冲头 啊，下模呢，我们把它放到我们的下模，然后材料呢？我们改一下啊，改一下材料就是不能用，不能一模一样的材料嘛？材料比如说上模呢，我们用 d c 五三 啊，你上模我们用个 d c 五三的材料啊，就是 d c 五三的材料，下模嘞，我们用一个，呃，比如说你下模用 d r 的， 当然也可以用一样的，只是我为了颜色的区分啊，颜色的区分啊，大家看这个时候我们是不是先分下来，分了我们的上下两个零件 啊？这个可以不要了。我们是不是分了上下两个零件？但是呢我们中间还有个压料的，这里有个需要有个压料的，看没有？你看这个地方我们需要一个，这里啊，拖料板在成型的时候，我们需要用来压料的，看到没有？就是你要压住他，在成型的时候，能理解吗？ 明白没有啊？我们要压住它，就我们在做，在压，在做我们的模具的时候，所以我们这里呢要把这个托料板给它分出来。怎么分呢？哎，我老是把这个 ug 关掉了，怎么分呢？我们这里有个分模线，你看在工艺里面，其实这里是有个分模线的，你看这里一个。呃，去哪了？这个 这里啊，哎，这个没有放到我啊，这个它没有放到工艺里面去啊？这根线我给它放一下。 给它放一下什么意思呢？你看这里有个叫折弯线，就是折弯用的这根线呢，在这里看没有，那我就用这个线，工艺里面一般会做出来的。这个这个工艺里面一般它会做出来的。那我就用这根线啊，用这个线啊，看，没有 线线啊，单独把它拉大，对称啊，对称一下，先不要放间隙，但是这个这个线没有这么没有这个零件大，先把它长大一点 啊，然后呢我们再用这个命令，这个就不要修剪，这个用什么呢？因为你是面，你就用拆分体的命令，哎，点错了，因为你是面呐，你不是实体，所以你要用拆分体的命令去拆它就好了啊。两个一起拆，点错了， 看一下猜出来没有？那这一个这一个。哎，这个没猜出来啊。这个面不要了，这是我们拆分体的时候。那一般我们这个压料板呢？不，不需要用，不需要用力。呃。用，用那个硬料啊，不需要用这种。呃。 dr 或者 d c 五三用个落木凡的啊，用落木凡的， 有有落啊，就是用那个落木帆就可以了啊，用个落木帆的材料就足够了啊，不需要用到那么好的材料啊。因为这只是用来压料的啊，它只是用来压料的，不需要用到 dc 五三不需要 dr 或者 x 幺幺，对不对？好，就是这个时候，你看大家看一下 我们现在是不是已经把这个零件成型的零件先给他分出来，就是你要先把这个零件给他分出这个零件来呀。 啊呃，钨金磨具零件四十五号钢当墨砂的针孔脆火会有影响吗？上面还有几个。呃。两节的 a 冲啊。 呃不行的啊，你如果说你四十五号钢当洛木凡针孔去脆火的话，那你的硬度是达不到的，但是如果说你要把这个硬度做到洛木凡的那个五十八度的时候，这个四十五号钢它会爆裂的啊，会裂的，但是你可以用四十五号钢做调制， 明白没有？这个同学啊，就说你不能，你可你不能用四十五号钢去替代的落木凡的这个硬度，但是你可以做，可以做调制，不能说把他的硬度给他做的跟落木凡的硬度是一样的。做不到的啊，因为他会爆裂的啊，所以说但是你可以做调制调制的话也能也能够起到一个。呃 这个这个材料的一个印硬化吗？只是说他没有洛木凡那么那么硬吗？明白吗？因为他的这个这个热处理的达不到那个标准啊，因为材料比较，这跟材料有关系啊，他的一个硬度范围啊。好，接下来 是吧？接下来我们现在来做什么呢？做好这个工作以后，等于说我们前面前面的第一个，第一 把把我们用工艺，用工艺门面做了一个加厚的曲面，然后再用一个生成了一个我们的创建方块的时候，生成了一个方块底，然后拆分拆出来我们的凸凹膜，也就我们的成型工，对不对？上下成型工这个时候 干就得到了什么呢？分模线、拆分体啊，设置的间隙，我们间隙我们后面去设置啊，因为两个零件的一个间隙肯定要设置的，你不可能说啊，这个，这个叫什么？不可能说我们的那个，呃，拖拉板跟我们的那个叫什么？跟我们的成型工的零对零的，零对零的话 你到时候没有办法去滑动啊，一般汽车零件一般在零点三到零点五就是这个键响，那我先给你们划出来吧，这里有个滑滑间隙的，就这两个零件之间。 因为你现在是零对零做出来的吗？你现在是零对零做出来的，对不对？那零对零做出来的话，那这个这样，这样的话，你摩擦的时候，你是因为这个板是要活动的，你知道吗？因为我们这个板它是要活动的，注意啊，这个叫我们的托料板， 或者叫，或者啊叫压料板或者拖料板啊，他是要这样上下活动的，知道吗？那上下活动时候你不可能让他零对零在这里面活啊，零对零的话，那那个怎么搞？所以一般情况下，一般情况下面我们都会在这，一般是零点三到零点五的一个间隙。这，这是做汽车模具啊， 我们现在讲的是汽车膜，就像刚才那个同学说的，如果是那个钣金五金的啊，他没有没有这么大的，我们讲的是汽车膜，如果说你是搞这种五金的，他是不会放到这么大的间隙的，他不会有这么大间隙啊，我们汽车膜可以放到零点三到零点五的一个这样的间隙啊， 因为让他好滑动吗？好好活动吗？你卡的太死了，卡死了，等一下啊，那，那这个面你是放哪边呢？你是往里面放呢？还是往外面放？我们可以把这个面把拖拉板这里给它修掉一点，是吧？我，我放零点三啊， 我们正常情况下零点三，是零点零点三呢，正常情况下一般是零点三，就是往这里面走。零点三啊，走进去啊，你看就往里面放，看没有缩小，把这个零件缩小。零点三，你看这就是一个间隙，看没有？是不是一个间隙吗？看没有 是不是一个间隙，看没有看到没啊？这就是我们华，这就这就是我们这里讲的这个间隙啊，你要去，你要去那个设置一个间隙啊？ 材料的材质呢？一般就是按照我们刚才给的一个。是啊，一般这种汽车膜里面用的比较多的就是就是我们的 d r 啊， d c 五三啊，然后呢？脱料板那个地方呢？又那么宽啊，那么宽。那这个时候接下来我们就要去调整这个长宽高了， 理解吗？就是整数的规则吗？对不对？为什么呢？因为我们要想到第一，首先我们从上面啊，从上往下来，从上往下来调啊，首先我们这个板最薄要多薄， 这个拖拉板你要最薄嘛，对不对？你，你就是你这个板最薄要多薄嘛？你不能说，呃，搞一个十个毫米，对不对？那我们来看一下，也有啊，有才有也有，当然没有完全的依据啊，只是说你要大概了解一下拖拉板， 拖拉板的一个厚度啊，他的一个厚度在五百以内的呢，一般是三十到三十五，就是五百以内的， 就是五百以内的嘛，一般的三十到三十五，如果是五百到一百的啊，一五百到一米的啊，就会更厚一点，对不对啊？材质的一般是四十五号钢啊，或者说 a 三，但是我们呢，这个地方我们用的是什么？我们用的是诺木帆，为什么呢？因为我们在压料， 如果说你用四十五号缸，那你做调制啊？为，是不是因为为什么？因为有时候托料板他是这样的，他是在这里做了一个镶块的，就说如果说你是四十五号缸或者 a 三的，那时候他要需要在你的这个，呃，托料板里面镶一个印料 啊，镶一个印料啊，反正一般你们看公司里面一般，要不然就是洛木凡，要不然就是 p p 二零啊， p 二零的要，要么用 p 二零，很少用 a 三的，要么就十五号钢调制啊，那，那我们再来看一下，这个厚度是多少啊？不是不是厚度，是这个长度是多少啊？ 我们看这个零件的长度是多少，这个肯定没有超过五百啊，但是我们还没有确定它的长度啊，我们这个，哎，不止，我们这就五百多了啊，我们这都五百多， 看见没有？我们现在这个地方都已经是五百多了，那何况我们这里还没画完，我们这里肯定不可能刚刚好这这一点点，因为我们等一下这个地方我们肯定还是还要画一些东西的，比如说我们安装我们的，比如说拖拉板上面有三件套。看清楚啊，这样的拖拉板上面有，我们常说的叫三件套， 就是我们的运动三要素，也叫三件套，就说他会有什，他要安装什么呢？他要安装我们的导向。导向就是我们的导向吗？比如说导柱导向啊，形成，比如说就由我们的氮气弹簧或者弹簧来控制他的形成啊，那个挂钩啊，有挂钩。比如说形成你可以有这个，呃， 形成嘛，就这种挂钩嘛，形成你要挂起来嘛，对不对？还有三运动的三要素嘛，这里看到没有导向嘛？比如你要导向，怎么导向？这个等下来讲，就是你要知道这个板上有哪些东西在上面，比如说有个导柱，有要要有氮气弹簧或者弹簧， 你要么用挂钩，要不然用等高套筒，就就说这个拖拉板上面要有放这三个零件的，你需要放这三个工作零件，这叫三个工作零件不能少的。那你看啊，呃，我们的这个如呃这种盘品呢？我们这么大的零件我们一般不会用那个等高套筒啊。什么是等高套筒呢？给你们看一下 等高套筒，给你们先看一下，这个是在我们的标准件里面的，给大家了解一下什么是等高套筒呢？这就是等高套筒看见的这个就是我们的 这里啊，我们一般这种大的模具一般用挂钩比较多，你看这个就是我们等高套筒来看，没有，就是相当于这样的看没有，它的固定形式就是一个螺丝，然后一个套筒，然后螺丝从套筒里面经过，然后它的固定呢，就是由这个挂头挂，就由这个这个头啊，这里把它挂在这个模板，看到没有？ 你看这里有这些看没有这样的看吗？就这样的一个看没有这个等高螺丝看没有。好，那一般这种大的板呢？像这么大的一个板，呃，这么大的板呢？我们这个又是成型用的，又是成型用的，我们尽量呢？用什么呢？用挂钩， 尽量用这种挂钩嘛，让你挂住他看没有，就用这种挂钩去挂住他看没有。好，那挂钩的话，大家要明白一个道理，你用挂钩的话，那挂钩可能是挂在两边的，你肯定是挂在两边的，你挂不了中间的，中间如果你锁等靠套，等靠螺丝可以锁中间 啊，对不对？好，那我们来挂挂的话，那我们首先这个板呢，我先看一下多厚啊？长度肯定超过了五百了，我们最少要四十啊， 因为已经超过五百了，我就我给他个四十啊，其实他的厚度啊，因为他已经超过五百了，我先给他个四十啊，是四十吧，现在他已经超过五百了，最少超过五百。那接下来呢？我们就来取个，我们就来把这个头啊，取个整数，我们现在这个长度是多少 长度啊？长度是五百六，五百六的话，那这个就是你长度是五百六，对不对？那这个时候我们要怎么来评判这个，怎么来评判这个导柱的这个模板的长度呢？ 这个时候就要跟我们的那个总的一个地方来挂钩了，你想想啊，呃，导柱的话，如果说我们的导柱， 你要锁导柱的吗？对不对？我们的导柱呢？尽量锁在我们的成型产品的外面去，因为导柱这里会有个洞的。导柱会有个孔的吗？有孔的话，这个对这个成型压料的时候就产品上可能会有印子啊，会压这个大的印子了就不好了，尽量把这个导柱锁到外面去，那这个导柱用多大的呢？ 好，那我们又要讲啊，所以说每一步都是有关联的，所有东西它是有关联的，知道吗？好，那我们看一下我们的导柱啊，查询一下导柱，导柱在哪里呢？导柱就是我们内导柱，内导柱也有很多种啊，也有很多种，比如我们用这样的大小的选择，比如说五百以内的 啊，要用二十以上啊，五百到一米的要用二十五，就说我们要选择一个二十五的一个导柱啊，二十五的导柱最就最少要二十五。二十五以上的导柱啊，他是这样导向的，看见没有？看导柱 这样的倒过来锁的，锁到我们的拖拉板上，然后跟我们的模座这里上下运动的。导向用的，看到没有啊？这是他的一个工作的一个艺术图，对不对？好，因为导柱他是有很多品牌的，导柱是有很多品牌的，比如说我们 按照我们这个长度来说，我们肯定超过了，对不对？那我们选这个导柱啊，比如说我选这个导柱，选这个导柱，呃，它的系列里面，哎，你看有个二十五的，我选个二十五的放外面啊，放外面，我先放外面，我没把它调过来，哎，不对，我应该刚才不应该放外面了 啊，算了，放了，放了就算了啊，把它移过去啊，因为放外面的话，这样的我不好搞啊， 移动过去，因为我们要判断，当然啊，这是我们讲课，我特意把它调出来给你们讲，那这样以后工作当中我们一般这种东西你在心里面就要知道要心里面要去算它的什么意思呢？ 就是说你就说你要知道你用多大的导柱，你就要用用多大的位置嘛，二十五的导柱，那你这个头这个地方其实你不用调出来也知道这个头，这里最少这边要把把它在就是你看，比如说你这个头， 这个头啊，就是你这个头离这个板这里要超过这个零件嘛，要超过我们这个板嘛，是吧？我们这里十，最少这边还要过来个最少这边还要过来个，刚过来一个二十以上。为什么？因为你，你还保证导柱边上的一个位置啊？你不能把导柱这里破掉了呀， 对不对？你是不能，你是不是不能说啊？这个地方破掉了，呃，这个其实我觉得要用要用个三十二的吧，我觉得用二十五的这个导柱都这个模具有点大呀，这个零件其实很大的，要用个三十的，我觉得 用个三十吧，我觉得用二十五的这个导柱在这里看上去很脆弱啊，是不是很脆弱啊？你们是不是看到这个，呃，这个，这个导柱感觉上有点脆弱，我们刚才调了个二十五的导柱啊，其实 相对来说还是有点脆弱的，所以说我们最好。呃，我个人啊，这个当然啊，如果说，呃，你们客户没有对你这个要求的话啊，你就用二十五的也是可以的，但是我个人认为这个二十五的有点小啊，那我们就三十五，三十五的话我们就要从这边大概要出来个，你想想啊，三十五 的话三十二，我们要一个三十二的，三十二的话导住就是三十二，那三十二两边的话要给他大概留一个啊，留个十五毫米，那就三十，我算一下吧，你可以算的啊，我就不， 我就是三十二的，加上十五那就是四十七，我就取个五十五。十的话这是第一啊，你看首先你先把两边加到五十啊，这是这是满足了我们导套的一个要求。那么挂钩呢？你挂钩的时候这里不要挂一点吗？ 挂钩是不是要挂一点？挂钩啊？你这钩子吗？你这个钩子这里，你，你现在是导住的位置吗？那你这个形成挂钩这个地方你不可能是挂到，你不可能啊，让他 挂到别的地方去啊，你看他这个地方挂一点东西吗？这里有个台阶的吗？对不对？一般这个地方就要十个毫米，要满足他要十个毫米以上，那我就这里给他做个十五，再加个十五，那就做到六十五 啊，六十五啊，好，六十五以后，那我们看一下这个板的长度，也给他个整数啊，先定下这些名界的大小，整数定下来六百九十五差不多吧。哎，是个整数，那我就六百九十五，我就不改了， 大家如果后面在实际当中我们再调的时候也不会调太多，可能说，呃，有可能说就加一个五个毫米，那我就把它做到七百，我们就把它做到七百，好不好？ 七百的话那就是六十七点五，是吧？我就把它做了七百。先做个整数啊，等下你好调也可以。好，这第一个我们这个板把它大小这个位置给他定在这个地方，厚度在这里，对不对？先定下这个板，定好了对不对？好，定好了以后接下来一块一块来嘛，那我们接下来就来定这个板的高度， 这个板呐，这个零件的一个长度啊，这个零件首先这个零件它要大于它，要高于我们这个板料吧，首先啊它要高于这个零，高于这个折弯吧，是不是要高于它？那我们先取个整数啊，我先取个整数，我们因为我们这个没有取整数，我看这个这个地方是不是整数啊？ 啊？这是个整数，没有关系，那取这个取个整数，从这里下来用个面就用，用它本身的一个面， 用它本身的一个面呐，来把它移下来。先移下来啊，移到哪里来？首先这个地方要先超过我们的产品呐，你看要先超过我们的产品，比如说这个是一百三，没有超过，对不对？一百三十二 也没，那就要一百三十三呐，首先这是要超过我们的产品，但是呢我们看一下我们的这个结构里面啊，要注意要超过多少呢？这个我们在讲这个，以前在讲系统课的时候要讲过啊，折弯， 成型折弯啊，就是成型折弯，呃，它的折弯的一个高度，这里有啊，这里有个支撑高度，看到没有？就说我们折弯以后，除了这个 r 角啊，你还倒 r 角的，对不对？一定要满足三个毫米以上 啊，比如说折弯直径高度至少要保证高于产品三个毫米以上，比如说九十度折弯冲裁做副间隙的时候，料厚零点七到一点零，做副间隙零点零三到零点零，就是这个是为了做那个挤压的啊，是为了做挤压的，因为有的时候产品啊，就是说零件，特别是零件又厚，产品又大的时候， 你要想嘛，一个是加工有误差，一个是装配的时候有误差，他会有这种间隙误差的，所以说我们可以给他做一点这种间隙的一个补补给他。间隙啊，说白了就是把间隙补给他啊，那么我们这里呢，最少啊，你看最少要大于三毫米以上，对不对？那么现在我们这个产品 就是现在呢，我们这个产品啊，一百三十五对不对？一百三，不对，一百三十三对不对？一百三十三的话，那我们 r 角用一个五点零的啊？ r 角我算用个五点零的，那我先把它切出来吧，我先把它切出来我来加啊，我们把它切出来加， 让我们 r 角。呃，这么大的产品肯定要五点零的，要五点零的对不对？首先五点零，五点零，这是倒角对不对？那我的直升最少要三个毫米，我，我现在做的最小啊，我现在是做的最小了，八个毫米， 是吧？那你这个零件的冲头这个准数啊，他的低就是他的最低度，在这个地方，然后打个角，先打好角给你们看，他不是这样的，我先打个角给你们看，其实我们这两个可以做一个，但是这个也简单，无所谓啊，一起倒角。倒角哎。 啊，不能一起打啊，这是俩哎。啊，这个这个宽度不够宽呐，先把它宽。这个宽度还要加的，我等一下来算这个宽度先随便加一点啊，可能这个宽度都没有都不够。这个不够宽呐。 啊不是，刚才那个命令用的是边倒角的命令啊。首先这个地方是我们的一个产品的一个宽度啊，一个这个高度对吧？高度对不对？一个高度嘛。那这个长度方向我们要多长呢？ 这个长度方向吗？这不一个长度方向吗？我们现在是多长？五百零五啊？不，五百六十五。五百六十五够不够啊？问下你们五百六十五够不够 啊？其实我们刚才在做这个分分模体的时候，我们就给他超过了这个十个毫米对不对？其实够了的，因为单边超了十个毫米足够了啊， 看没有这个就不用加了，因为他只要超过产品，他不像这个。这个是又要用来安装一些东西的啊，要安装我们一些别的一些零件在上面，所以你要这么大啊。接下来就是我们的呃 高度的确定高度我们现在没有办法去确定它。为什么高度我们现在为什么没有办法去确定它呢啊？高度我们现在为什么没办法去确定它？首先第一个高度我们现在按照最小的一个厚度去给它做。 什么叫最小的厚度呢？就是我们保证这个不要看这里啊，就是保证这个这一节的最小厚度， 这一节啊就保证这一节的最小厚度，知道吗？因为我们要保证它的强度嘛，比如说这个地方，呃，你做了，如果说你做的太薄的话啊，如果说你做的太薄啊，这个地方就没有，就是强度也没有了，一般我们这个是多少了啊？五百多啊，五百多的话我们也尽量保证在三十以上，这个地方 他是将近五百多了，对不对？要保，保证在我们的三十以上，那怎么保证呢？我们用这个零件 把它切上来，三十或者你四十也可以啊，如果说你三十的话，就就是刚好啊，就是有点也 算是省点料嘛，要不然你做到四十，你也可以做到四十啊，比如说你为了那个如果是按照资料来啊，所以这个资料只是作为参考的。再强调一遍啊， 资料他只是作为一个参考，知道吗？没有说啊，一定要按照这个一模一样的东西啊，这个这个来啊，一般我们就是这种，呃，零件呢要大于这个厚度啊，这么大的零件我们尽量要大于三十啊，因为太薄的话，比如说你看如果你这个地方， 举个例子啊，如果你这样做这么一点点，你感觉这里是不是很弱啊？你自己感觉都可以感觉到啊，对不对啊？那你也可以做到四十，那比方说就 c 再加十个毫米码，先把它做到四十，我就做四十啊，我可以做到四十，为什么呢？刚好跟这个跟我这个板做的一样平呢？ 跟我这个板做一样的，现在啊，其实四十是可以的，四十基本上啊，问题不大。那接下来我们的总总高度，我们要调一下它的整数，其实啊一百零九 啊，这个一百零九就有点尴尬了啊，这个一百零九啊，一百零九有点尴尬，是不是也可以啊？反正是个整数啊，也可以就就就这样，或者说你要不然你把它降一点点，做到一百零五，一百零五的话，就是这里可以降掉四个毫米 啊，做到三十五三十六的厚度啊，这样你可以这样取个整数啊取个整数这样首先把它先定下来。我为什么要定他的高度呢？我们为什么要定他的高度啊？ 啊？因为高度定下来以后我们这个这个厚度也要把它定下来了，看见吗？ 就是长宽高吗？我们要一样去定他吗？对不对？那厚度这里跟我们厚度这个地方跟我们前面讲的那个道理是一样的，你要保证这个壁厚啊， 你这你要把那个壁厚啊，如果这个壁厚最窄啊，就是，呃，就是最薄的地方啊，我们所有的保证的就是保证的最薄的东西啊，不是保证你那个，呃，就是你那个叫什么？ 最后的也一般呢，这种地方呢也是保证他在啊三十到四十之间啊，一样的，就是像上面一样的，保证他上也是三十到四十一个区间。我们刚才这里是让我们上下搞样厚吧， 这多少？三十六对不对啊？我看一下这里啊，先把这个 r 角去掉，我看下现在这里多少。我好量嘛我不好量嘛。有 r 角我不好量啊，这是才二十多，二十多的话不行，二十多的话我们加十个毫米， 加十个毫米啊，保证这个，这要保证个零件的强度啊，要不零件没有强度，热处理以后就等下搞不了多久就崩掉了，因为这个地方我们没有办法保证准确的。这个准确上面的一个准确在哪里啊？这里啊，就是 这里啊，我们还可以，我们也可以保证个整数啊，因为什么意思呢？因为这个我们可以把它外面的啊，就是外形最大的一个整数，你不是你买材料的时候也好买吗？在这里量一下多大的整数啊？九十一点什么鬼是吧？那我们就搞成九十一吗？对不对？你搞成九十一吗？能理解吗？ 能不能理解？就是你可以搞成把它搞成九十啊，但是这里不好选，是不是啊？因为他这个面是由我们这个线的面给他生成出来的。 我看用这个命令啊，在我们基础班不是学了一个那个基础班学的什么命令来着？学了一个这个，哎，点错了，学了一个那个叫什么？那个现金尺寸。基础班是不是学了一个现金尺寸的命令？我看下能不能改啊看下能不能改啊。现金尺寸，因为这样不一样的。 呃。九十啊，改不了，因为这个啊，他这样的话会把这个形面给改掉，因为这是个圆弧因为这是个弧，对不对？那我来改过啊，那我自己来改一下。一定要垂直啊一定要垂直啊，再强调一遍啊，这玩意一定要垂直啊，你不要搞个不垂直的 啊，这个还不是个垂直的，看到没有？这个面这个线这种啊，它不是个垂直啊。啊，我们不要这么多啊不要这么多，看一下，我自己画一个啊，这样不行，它不是个垂直的这个地方我就是我就是不想用这个嘛， 自己画一个，画外面，我画个线总可以吧？啊？因为它那个面它不是个垂直面呐，一定要保证它是垂直的，要不然等下你这个零件后面的东西，后面很多东西都会有问题的，知道吗？你看如果你是垂直的，它就可以用得到。九十 啊，我们取个整数嘛，这个就比较就比较人性化一点嘛。啊？这个没什么，就九十， 用这个给他修剪就好了。九十啊，这样的话差一点点。没关系啊，我们就把这个整数嘛，当你买材料的时候好买嘛，对不对？你买材料的时候好买一个这个零件材料的零件回来嘛。好，这次我们把这个上面这个零件的大小给他确定好了， 你上面的零件的大小给他确定好，我们先把这三个比较重要的零件去给他确定好，知道吗？因为这三个零件才是你，才是我们最重要的，才是我们比较重要的一个， 叫什么比较重要的一个零件呐，对不对？那接下来就是下面这个零件，我们先看一下这个零件下模的零件是不是一个整数，不是整数，先把它改成整数啊，我也不知道是不是整数，先改成整数再来调就好了，没关系的， 一百一，一百一的话我们看我们的产品在哪里。产品啊？产品的话这个就有点高了，我们可以把这里修近点来，不要这么多啊，这里的话我们我看一下一百一，我先给我先把这里改了 进来个十个毫米，你看没有这样的嘛，只要超过这个产品就可以了，能理解吗？啊？再来改这个高度，高度我们改成一百， 不够，再不够，不够不够，后面再来调就好了，先不用管，先改那个整数啊，最起码你现在要满足这个零件的一个形状的一个需求，这个这样的可以满足。首先这样的可以满足啊，长度、方向只要超过这个零件也可以，这样也可以满足他这样是不是可以满足？ 这样是不是可以满足他？就是一样的可以去啊，去满足他的这个满足他好，满足他以后呢？就是满足他以后啊，接下来我们要做什么呢？那么我们这个零件现在我们是得到了这个一些数据吗？对不对？那想一想啊，那接下来就是要考虑考虑什么问题呢？ 我们考虑什么问题？这个零件怎么去固定它呀？你看这两个零件，这些零件都是单独存在的，对不对？所以说我们要做什么呢？我们就要去，去做什么呢？去固定它这里啊？呃，手腕零件这里啊， 这里啊，是不是？你看这些镶嵌啊？镶嵌对不对啊？这个你看就是你的零件呢，要有我们的上模做，要一个东西把它固定在一起 看，没有？就你上膜的东西，你要有个东西把它固定在一起啊，就把它就固定在一起啊，固定在一起好，但是我们后面，我们后面再来固定它。为什么 我们为什么后面来固定它呢？听清楚，为什么？如果说这个产品这个工序它只有这个成型的话，那我们就要开始来固定它，但是你发现没有，它这里还有两个孔， 就是说这个产品除了成向下，除了成型以外，他还有两个孔要充，这就是为什么这个产品他并没有选择这样向上成型， 对不对？因为你向上成型的话，这个充孔充孔的话就不好搞了，但是我向下成型的话，刚好又可以充孔，又可以成型， 能理解吗？啊？这里有两个孔的，看没有？这有两个孔，他放到这里了看没有工艺，里面有两个洞的啊，那既然这里有两个孔，好，那接下来我们要把这两个孔啊，先把这两个孔的东西给他画出来呀。 能理解，能理解老师的意思吗？能懂，意思没有？好，那这个时候我们就要去这个，其实我们前面有讲过冲孔模的嘛，这个这个你可以把它理解为冲孔模具嘛，对不对？你就把它理解为冲孔模嘛，对不对？好，只只说如果你没有学过的人，你要看一下我们的冲孔的结构啊，冲孔的一个结构， 充孔呢？有两个结构啊，这个我们在讲充孔膜的时候讲过了，有的人可能没有学啊，比如这里有充孔膜，只是说我们现在是把充孔跟成型在一套膜里面，搞懂了吗？是不是我们只是把充孔加到加到我们的成型里面去充 啊？一般有的时候也有专门的冲孔膜，有专门的折弯膜，有专门的这种，呃，其实折弯成型是一个意思啊，折弯就是说他折的比较规则的那种啊，角的规则的，而成型呢，有的时候他的形状呢，是比较复杂的啊，所以我们后期把这改成啊，折弯成型啊，其实这个地方要改成 也不要成型吗？其实这个地方我们到时候就把它改成折弯成型折弯或者折弯折弯，因为这个是一，这个是一一个模具吗？ 对不对？只是说有的时候他他有的时候有些产品或者成型折弯，折弯成型啊，成型折弯的模具嘛？折弯成型的模具嘛？这个以后我再来说啊。好，那这个时候如果你前面跟着我们有跟着我学过画冲骨膜的啊，我们这个就很简单，但是你没有学过的人，那你就来看一看冲骨膜的结构是怎么样子的。 冲孔膜的结构就是由我们的甲板、电板还有我们的冲头这三个东西来组建的。冲头工艺里面已经调出来了，我就不去调了，但他调冲头也是很简单的，我就不去调了啊， 要不要调一下？要，如果说这个冲头要我看我怎么把它调出来的东西或者画出来的。同学来敲个一啊，如果不需要大家都敲个零，因为这个他如果有的时候， 呃，因为有的时候他这个跟这个工艺面给的话，你可以用工艺面的，如果没有，你要自己调一个要不要？要的话敲个一啊。在直播间里面的其他同学啊，如果不需要就敲个零啊，因为有的同学可能懂 啊，有的同学不懂啊，不懂的我就给你们调一下，懂的我就不调了，我们也不浪费时间，本来我们这个公开课的时间就不多 啊，本来我们公开课的时间不是很多啊，要是不是要一个钓一个钓一个啊？表达式啊，看这个充孔，这里呢？我们先看一下这个充孔的大小，我钓一个，我只钓一个， 我们先看这个充孔的这个孔径多大量一下这个圆孔的孔径是十六点一，十六点一，那就说像这里他一定要满足这个直径要大于这个直径，对不对？那我钓给你们看，在哪里呢？ 这里啊？在这里有个零件，有个标准零件，这里个冲凸模啊，我们的标准件里面他不叫冲头，他叫凸模。凸模，我们这种汽车零件呢，一般要用厚板冲材啊，可能说工艺里面他没有用啊，但是我们一定要用厚板的两点零的料， 肯定要有后板冲啊，那这里有这样的对不对？有这样的，看到没有？就这里啊，他有这个，呃，叫什么来着？我想一下他，他叫什么来着啊？叫叫叫叫叫。呃，这里啊这里有看，这里有 各种各样的，比如说你长度方向，比如说你这个，这里有有一节叫什么长度的地方啊？长度的地方是多长呢？那长度这里我们怎么去选择它呢？这里有一个长度，你要选 l， 要选长一点，或者选怎么样？呃，然后呢？圆形的往下走， 往下走啊，长度呢？我们一般呢选八十到一百。你看我们知道，你知道这里也有写啊，就是长度啊， 就冲头的一个标准的一个型号啊。型，那我不管了，型那有各种各样的型，那冲头一般呢？冲头的这个长度啊，我们都会有八十到一百，然后材料呢？一般是 s、 d 幺幺 t、 c 五三或者 d 二，或者说你一些特殊的一些材。冲头的这个材料啊，看见没有？那我们先调个八十， 你看这里有材料的，等下你们可以进去看啊。材料这里有材质啊，看没有材质有没有啊？材质这有很多种啊，材料的话要去里面看材料要去里面看啊，那这里我们选一个，你看他的直径是十六点一， 那就是说你这个 p 值要大于十六点一，你看你十六够吗？不够，你要选这个要选二十的，对不对？长度选八十 啊，选啊，这里啊长度选八十，这个调呢选要做到十六点一，因为我们的孔是十六点一的，对不对？好，那你看这里可以三 d， 可以 看一下是不是，是不是你要的这个冲头 啊，就这样一个冲头，看到没有，是不是？好，然后点个 cad， 很 简单的，你自己画也行。一般我们在公司里面啊，现在大家不去画这个东西啊，画这个东西就没有意思了啊，选择它，确定它就好了， 确定呢？然后深层把土壤打开，你看不就得到一个这样的零件吗？看到没有？是不是得到一个这样的冲头啊，我就不画了啊，这个就没有必要了啊，那我们来画这个冲头， 我说我画这个冲头去，说错了，那我们来画这个零件呢，来画这个甲板跟那个画这个甲板的一个固定嘛，这个甲板的话啊，这个甲板的话啊，呃， 看公司客户也会有个标准的啊，如果说标准里面这个葱头这个固定的螺丝一定要 m 十的话，就要一定要用 m 十啊，知道吗？一般我们汽车零件这个固这个螺丝啊，因为要固定的嘛， 因为他这个甲板是要固定的，一般是要 m 八以上啊，最少要 m 八以上的螺丝啊，要注意啊，你不要搞个什么 m 六 m 五的，在汽车膜里面是不允许的啊，五 g 的 膜里面还可以啊，那这个厚度要多厚呢？不是，甲板的厚度跟电板的厚度要多厚呢？一般情况下面啊，我们这也有，比如说甲板 的厚度一般大于三分之一的充头，是吧？大于三分之一的充头，电板的厚度一般是十左右啊，一般是十啊。好，那我们来生成一个，我们就生成一个，我们现在是多少？八十，对不对？我们用的是八十 点，错了，八十，那就用一个三十左右的。三十啊，那我们会生成一个，你生成这个不用画，这里有夹板，有三十，有十在这里啊，你选择这个零件 啊，选这个零件你放平这是两个螺丝，其实你其实啊这一个冲头的时候呢，其实选两个螺丝也就够了的。但是如果说，呃，你空公司里面因为有些客户的标准他是有要求的，第一他要 m 十的螺丝，第二他要锁四个螺丝， 因为有些客户他要锁四个螺丝，你也没有办法啊，你要满足客户的要求，客户是上帝啊，这句话是不会有错的嘛，对不对？ 然后这个高度这里你把它调成个整数，把厚度这个整数这个无所谓，这个圆的你可以不用反反都可以，因为圆的话三百六十度，你随便装随便转他都是一模一样的，如果不是圆形的不行啊啊。这个地方你可以把它确定一个零件，在这个地方把它伸伸出来他就做出来了。在夹板看见没有？ 好，我们其实我们把拖拉板调过来看一下，因为他也会影响到我的拖拉板的，看见没有？哎，我们刚刚好这里避空了一点哎，我们这刚好避空一点，我们这里本来要避空一点的，刚好避空了一点啊，我们冲头这里刚好避空了一点点，这就可以了啊， 你看嘛，我们做冲孔膜跟切边膜的时候已经给大家讲过了，就是做冲孔膜，就是我们做冲孔膜跟切边膜的时候，这个地方呢，我们一般会给它避空一些啊，一般这个地方给他避空，因为 可以减轻我们这个一个冲茶的一个回。呃，就是回弹力嘛，就是回冲力嘛，因为我们生产的时候这个力啊，会往上传递的，那么这个样的话放中间放一点，可以把它放空一点啊，会出的。这个针对于我们冲头来说，冲孔的时候来说啊，对不对？好，那这里也把它画出来，先把它画出来 啊，这个七十五刚好比较小一点，为什么要反反呢？ 因为这两个通孔你不能装错了，你这个本身可以三百六十度，但是你不能把它装到那边去，等一下你跟人家就搞死人了啊，你看这个引导针啊，说错了，说这个叫什么消钉呐？ 消钉这里他跟你已经防反了，这里的有位置还防了一下，可以这个地方呢，不要防那么多呢，就没有没有什么位置啊，就防个两三个毫米就可以了啊，但是你也可以，当然我这里是为了取个整数，你也可以的，我这就不去加了啊， 这样就够了，你看你的通孔就画好了，很简单的嘛，是不是？那你把它归类，现在比如说这是我们的，这是我们的，你看你现在可以归类了，比如说你下模啊，你看这是我们单开下模，因为我们这里放到下模去了，对不对啊？单开我们的上模，上模对不对？那我们这里把它放到垫板上去 啊，再放我们的夹板，你可以移过去的，是不是？哎？这个是我们的上模，你冲头去哪了啊？冲头在啊，冲头在料袋里面。那你可以把它移到我们的，你可以移到标准件去啊，因为这个是属于标准件， 他也不是属于什么什么冲头看没有啊？你看上模得到一个这样的形状结构就出来了，一个是冲孔，因为这个加了两个冲孔，那你就给他做啊，这个没有关系的啊，就把它画好了，看没有 好，画好以后我们来嘛，那充孔这上面要一个模座，模座这个地方就要根据我们的产品来了，你看这里模座就是后面就是我们的一个上模座。上模座的大小是多大的呢？看一下啊，这里有 这有啊，了解一下。当然这个不是绝对的，所有的东西资料里面的东西他不是绝对的，只是说你不能说本来我要，本来我是要四十五的一个厚度，对不对？你给我一个八十的，或者本来我要四十五的厚度，你给我一个三，给我一个二十五的，那肯定是不行的，我们这个肯定超过了五百，你不用看， 因为我们的零件都已经超过五百了，对吧？我们这个产品肯定会在五百，肯定会在五百到一米， 肯定会到五百到一米的，不用问的。那么我们的厚度呢？要做到五十五或者五十，对不对啊？比如说你这个厚度，那我们点，我先把这个模座的厚度搞出来， 厚度我们就用什么厚度呢？模座的厚度肯定要大于这个零件的长宽，要大于这几个比方量，他量，他量他要大于这三个量，他，是吧？包容体 我们就用巴龙体吗？拿这里改，然后呢？整数这个地方的话就是我们的厚度，这里要改一下厚度的话，我们的偏一量，我们现在没有偏，我还没有偏呢，肯定要偏的，魔座不可能跟这个零件一模一样大。正常情况下面啊，魔座我们最少要偏个一百出去，我现在我只是按评估啊， 我现在还没有去具体的去把它算出来啊。就是说你正常情况下面就是正常情况下，我们不算我们的那个那个别的一些要求啊，因为我们要锁导柱的， 比如说我们这里要锁导柱，锁外导柱啊，最少应该单边一百的吧，但是不知道外导柱是说左，但是我不知道外导柱是锁在上面还是这个模具的外导柱，这个模具外导柱不可能锁的，这不可能这样锁的，他不可能锁这边的， 对不对？很有，他很有可能就锁在这两边，所以说这两边可以大一点，这里边可以小一点，但是呢我们现在把它做个整数，我先把它做个整数嘛，等下我再来调，对吧？那么高度厚度在这里，厚度这里一百多，我做个五十，做个六十 啊，六十，哎，怎么一百六啊？搞个六十就可以了。对，搞个六十在这里，或者是啊那方向反了，你双击它把它放上去六十啊，这里改下六十可以改的，你看这可以改，那这个这个我先把它做到五百，我等下好调嘛，再来做到一米， 这个先做一米嘛，但是这是我调的，大概调成这个样子，先调成这样子，对不对？那么膜做的膜做的材料呢？一般都是我们的啊，就是膜做的材料一般都是这个 a 三的， 这膜做的材料一般都是 a 三的材料啊，这样的 a 三的材料，你看一般是这样的 a 三的材料，膜做一般都是 a 三的材料啊，大家看啊，这是我们的一个框架，这就这我叫框架啊，这个时候一个问题点来了，大家看啊， 那按照这样的来说，那我这个冲头，冲头，我是要锁在这上面的转弯冲头吗？那我是不是要把这加高？我的我一，我们那正常情况下，我们是把这个加高的，看到没有，是不是把它加高，这个是没有问题的啊？但是 我们这样加高的话会有一个什么问题，大家知不知道啊？这样的加高会有个什么问题，大家知不知道？ 嗯？我们这样加高会有什么问题？对啊，我们这同学说的很对啊，这样的加高就会造成什么呢？就会造成我们产品的一个呃，产品的一个浪费 啊，就是材料的浪费，为什么呢？因为你这么大的一个零件啊，这么大一个零件，硬料是很贵的，硬料他是很贵的啊，所以说呢，我们就会在这个硬料里面，在硬料这个成品工后面去垫一个软料， 把它垫一罐，你可以垫一个，然后垫的时候呢，我们顺便做个靠块，把它靠着的，因为这个零件要包裹的，因为它要成型的，会有侧向力的 啊，你不能只是单纯的去垫着它，我们要把它包起来啊，就这样这样的把它包着，把它保护起来嘛？把这个零件对不对啊？当然你说我不保护它可不可以？可以，那你就单独去做一个这样的零件，把它垫到后面， 但是在你后面这个地方还是要做一个保护保护套的啊，所以有几种方法你可以做。咱们不管怎么样，就是考虑到一个省钱的问题，所以这个地方呢，我们就不需要把它涨上去。我们做什么呢？把它加大，这里做个零件啊，这里做个零件，那这个零件就这个零件我们要做多大呢？ 首先他肯定要大于这个座子肯定要大于，对不对？大于座子以后呢？那么我们这个强度啊，这么大的零件了，螺丝最少要锁 m 六最少要锁 m 十六的，就这么大个零件，锁螺丝的时候啊，最少要锁 m 十六的。那我们想想我们现在，我现在给你们画一个出来，省得你们不知道，我就用这个零件来画， 或者我画一个包裹，包裹体的，我就用这个零件来包一个出来，我就用这个零件包一个。哎，点错了，怎么点？画甲板去了？点错了啊，你要考虑到这个强度，一是强度，第二就是成本啊，第二就成本嘛。 嗯，单边最少肯定要我们这个零件，就是我们这个零件，我刚才忘了，我们这个零件都有。 呃，我们这个零件的长度是多少给忘记了啊，好像是九十吧？是九十吧，所以这个地方其实最少要九十。我先搞一百，你才够强啊，要不你还，你还没有， 要不然你的座子还没有你的座子还没有你这个零件大，那你还保护他吗？是他保护你还是你保护他？不要不要搞，不要搞反掉了是吧？谁保护谁啊，对不对？是吧？取个整数双击他。 呃哎， 取个整数啊，这是双边呐。我说这这这个东西怎么这么小啊， 我就先这样得到一个零件嘛。不管了，我就先这样得到一个零件，我也懒得去搞。什么意思啊？这个零件呢，一般都是用四五号钢，便宜嘛 便宜啊，那我这里就快一点用这个零件来猜出来。我刚才忘了这个事情了这个地方我忘了一个事情啊。来，那我们再给你讲一下吧。那这个工呢？ 这个折弯工啊，尽量有条件就给他多有条件都给他包起来啊。有条件给他包，如果到时候这个没有条件可以包到三分之二呀。 就是如果以后有条件就有条件就全部给他包了啊，没有条件就包了三分之二，要注意啊。这个就看后面的一个条件问题啊，先画出来包多少后面我们来。可以可以改的， 但是能够全部包那肯定是更好的，你的强度肯定肯定会更好。这不用问的啊，问都不用问对不对？你能够全部包肯定是更好。这呢修剪一刀，我可以这样画出来很快的，省的去改嘛，然后这个地方呢改一下它 强度方向要改咱们要改改好啊，是不是他这个这样的一个零件啊？画出来你们看一下还原他是这样的一个零件， 你把它包起来啊包起来。那这里没有这么厚的。这个不用这么厚这个就不用这么厚啊。这个不用这么厚。这么大，我们打个。呃，有，已经有这么大，我们可以打个箭槽或者说怎么样固定它。呃，用这个面啊，替换一下 他在这的，但是厚度一定要保证，厚度一定要保证呐，这个厚度各个每个地方的厚度也要保证呐。准，先看一下是不是准数画模具啊，哎，幺五幺幺五幺，其实我们这里可以缩掉一点，做到幺五零，先做到幺五零呐，一点点没有关系啊。好，这是一个 座子，那问题点来了，什么问题点呢？我说了啊，这个座子你最少最少要锁个 m 十六的螺丝，因为你要你那么 m 十六的螺丝的头是多深多大的嘞？那你要看一下你现在的深度能不能锁 m 十六的螺丝啊，到时候你锁螺丝锁不下你白搞的啊。 螺丝打开，这是我们这是我们讲课给我们的，跟我们邻居的同学系统性的去学习代课的，以后你们自己话多了，螺丝有多大的螺丝要有多大的孔，多大的层头，深度是多少？其实我们基本上常就是基本上常用的螺丝，我们肯定心里面要知道的，本来 m 十六的 头是要过孔头啊，他的过孔，他的头是二十六的。 我们这我们刚才画我们刚才画了这个，我们刚才画了这个零件啊，这个零件这么大，这个位置肯定是够了的，我们主要看这个深度，特别是这个地方的深度，他要保证什么？二十的层头保证的有效深度是十六，那就是说最少要差不多要三十五了 啊，最少要三十五或者最少要三十，你的有效深度啊，是不是就你的一个叫有效深度啊，对不对啊？那我们来看，我们来看啊，我们来看最少要三十啊，我们现在我们这个有效深度是多少？看一下四十六够了吧？ 足够了的吧，你足够了，你这个深度啊，锁螺丝是因为我等下锁螺丝要用这个地方的啊，那么接下来那就是这个地方，接下来是哪个地方呢？那就是这个宽，这个长度要多长？长度我们先把它替换到这个地方来，先把它替换进去啊。 正常情况下面如果说我们不考虑不考虑这个螺丝的一个就是我不考虑这个地方要锁螺丝啊，如果我们不考虑这里要锁螺丝，那就是出来个五到十个毫米够了，但是如果你考虑这里要锁一个 m 十六的螺丝的话，刚才说了 m 十六的头是 m 十六的螺丝的头是多少？ 是二十六的，你单边加五个毫米，加五个毫米都要三十六了，最少都要三十五，对不对？所以说你如果我我们这样锁个螺丝这里到时候好猜嘛？ 不要到的这个螺丝锁的这个时候我把它拆掉。拆的啊，这个肯定要拆的，有的时候我有当然。嗯，呃，有时候我们也可以锁里面了螺丝这底部也可以锁的，到到底部这个地方也是可以。呃，去锁一些的。先先不管的啊， 如果说你你如果到到时候我们底部这里面锁螺丝，我们这个就不要这么大啊，你自己看一下啊，因为底部锁螺丝的话，因为底部锁螺丝我们只能把这个零件啊，维修的时候或者说 怎么样的时候，我们一般都是把这个零件拆下来，这个零件我们一般不怎么拆，所以这个地方的螺丝呢，其实我们只要出来一个十个毫米大于这个零件就可以了。哎，点错了，这边怎么没有 啊？这样我，我就把它锁里面嘛。啊，当然你也可以锁外面，我只是讲课。好，接下来就这个零件的这个零件的这个宽度一百九十宽，高度是多大？高， 好，对不对？那么我们这个座子啊，座子的这个宽度啊，这个宽度尽量要做到我们这个关高度的尽量大于他，最少要做到一比一。什么意思啊？就说你看我们现在是一百五的高度， 是吧？高度是一百五，对不对？宽度呢？这个是一百九，那就足够了，对不对？是不足够了， 已经足够了，已经足够他的一个宽度去了，看到没有？好，那这里我们可以改掉一点点，如果这么宽，其实我们可以改掉一点点，不要这么宽呢，这个是一百。一百是我把它挂过来的嘛，因为我，我们当时这里是多少？这里是一百嘛？我啊，这是九十，这里其实我们可以缩到二十去， 不要这么宽，缩掉二十去啊，省点钱，能省一点是一点，是吧？这样就差不多，也不能太少，你不能做，你不能，你不能缩成这个样子，比如说你不能说我只要锁螺丝嘛？如果说你只是为了锁螺丝啊，比如说这个八十，对不对？八十的话，那我可以再缩掉四十， 那你们看一下，你们自己看一下这玩意啊，这玩意还有用吗？那如果你只是为了锁螺丝，那这一百三，这个一百五，那就说，当然你最少就给大家做一比一的时候，这样的做最少要做到一比一这个样子， 是吧？但是你这你因为这个零件这里太大了，你再挖了割了以后，你看你自己看一下，是不是还是感觉到很弱啊？所以说一比一是最小的时候是吧？其实我们这里就要按前面一样的就可以了，这样做成这样子就足够了啊，这里也不要那么大，差不多八十 够了。俺这样的强度看上去这种成型啊，零件的强度一定要做墙啊，你不求你不做墙的话，这个成型根本就成型不到不到位啊，打不死啊，我们叫贴不死，打不死啊，对不对？在生产当中你这个地方打不死，贴不死，那你这个成型，这个角度，还有这个面角度，特别是角度，你根本无法去打得到啊。 要明白，因为你结构不强的话，你靠靠靠，靠什么去搞嘞？汽车膜就是要强，特别是这种这种大型的，这种翻边，你看这就五百多了，五百多的这个一个翻边功很大的啊， 对吧？明白没有？明白，同学来跟我敲个六啊，他不像五金膜啊，五金膜你可以做到小巧玲珑，所以说五金膜里面比如说有 m 还有 m 五的螺丝，甚至有的时候用指腹螺丝，还有 m 三的指腹螺丝。 你想想汽车模里面为什么要说最少用 m 八的螺丝？因为你用 m 五 m 六的螺丝你可能搞不了多，搞不了多久那个螺丝就已经断掉了啊，小五金是没有问题的，这种小五金你可以用个小小的螺丝去搞，比如我打开一个小五金给你们看一下，就是我们我前段时间画的一个模具，给你们看一下， 没关系，我们学习，我可以给你们看一下的。学习我可以给你们看一下小五金的，打开先先给你看一下 cad， 我 们的小五金，小五金的嘛，我看下我的图档在哪里啊？现在图档啊， 这里，大家看一下。它里面就可以做的很小啊，我这个还不是端子的，端子的就更小，我就随便打一个零件啊，比如说它这个小，你看它的螺丝可以锁的很小的，看没有，它可以锁很小的螺丝， 因为他这个本来这个模具就没多大，整个模具才一点点大。零件，你看零件都是很小很小的，我们这还不是端子，要是端子的话那就更小， 能理解吗？那就来敲个一啊，敲个一啊，要知道啊，就说这个小五金，小五金里面的东西你可以缩小锁一点点大，甚至说一点点都没有关系。但是我们这种除了五金膜，别的我们汽车零件，钢板也好， 铸件也好，铸件就更不用说了。铸件一般的零件就更大，所以它要用铸件去包裹它，因为铸件的话，它的整体的一个整体的一个强度会更强啊，它这个，它这个整体的嘛，能理解吗？ 你看一下，要要注意啊，这种气的膜它会更强一点嘛，对不对啊，一定要注意啊，一定要注意。嗯， 好，那接下来你看我对我这里还有再打开一个五 g 膜给你们看一下。五 g 膜我也画了个三 d 的， 也有啊，给你们看一下，可能你二 d 的 同学看不清，是不是没有关系啊，这个学习无所，他的五 g 膜里面一般我们，呃这个多嘛？比如说打开一个那个， 嗯，弹片嘛，你看嘛，也有一样的， 当然这个一般我们很少用三 d 去画五金的，只是说这个是为了方便用我们这个学习啊，可以看的人啊，他也是很小的，你看这里就更小啊，他的零件啊，这个刀口，这一都是一点点大的，看见没有？ 你看这种刀口这些东西都是一点点大的，因为他他比较小嘛，这种弹片呐，这种小零件呐，看他还有这种侧抽啊，啊，这个零件看没有，他都是很小的挂钩，你看他这里面呢，你看都是用压，都是用这种挂台啊，你看用挂钩没有用这挂钩去挂的。这个冲头，你看他很薄的，你看一下这个冲头， 这个葱头很薄的，你看这葱头一点点大的，才一点五的葱头啊，这小五金他可以用什么 m 五 m 六，甚至可以用挂钩挂台去挂着他都没有问题的啊，都没有问题，看到没有 是不是？但是我们汽车模具它一定不允许的啊，再强调一遍，是不是啊？接下来我们就对面的还要画吗？啊，对面的其实不用画了， f 一 镜像一个就好了，用什么镜像呢？呃，还不好镜像哦，这个零件我还没有哦，用这个模板镜像吧， 是对称的吧，我这应该是对称的镜像过去嘛，你看我就不想画另外一个嘛，你看这个时候，你看你上模的一个结构大概就出来了，当然没画完，对不对？但是你看，那我们我们就回来评判了啊，我们就来评判呢，比如这个挂钩，那这个这边这两头多长呢？模做的两头嘛， 是不是你现在放模作嘛，我们我可以大概比苹果模作两刀，模作两刀，我搞个挂钩来啊，挂钩不要画，这是这些玩意都不用画的啊，以后在公司里面也不需要画，这些都是标准的东西，有大把的这个库存的啊，在哪里呢？我看下这库存在哪里 这里，比如我，我调挂钩出来啊，挂钩啊，像这种这种大的模具呢，这种大的板呢，我们要用，我们尽量用三个螺丝的，不要用两个螺丝啊，强一下， 两个螺丝用的那个小，可能说五百以内的，五百以内的那个模板，五百以内的模具我们用的那个就用两百两，用两个螺丝，你像这种啊，无超过五百的模具啊，尽量用那个三个螺丝的，因为本来就要保证它强度啊， 点过来啊，放这里 啊，我们看一下这个位置多少吗？我现在只是评价位置啊，大概把它放上去，他要守在一个模特上的。那行程我先不管他行程我们还没有算啊，那这里我们摆放下的这个地方不能这样摆放。如果啊，那我们先把它摆好吧，省的等下后面来摆啊。那就跟他把它摆一下，反正后面也是要摆的。 那这个行程呢？在这里在这里啊，你看他的位置要一个，比如说，呃，挂钩的一个， 如果你是调库存的啊，或者说去别的模具里面考过来的话，一般这个强度啊，什么十啊，十二呀，这螺丝这地方一般他都是比较一般，他都是那种啊，是可以用的到的，就是可以用的，知道吗？啊可以用的，挂台就不用了，他可以用的，知道吗？ 呃，如果说你是你自己画你就要去看一下那个那个要求啊你自己画你就看下要求。哎这个呃行程。 呃要求在哪里啊？哦这里这里这里啊，在三要素这里啊在三要素这里形成。嗯嗯不要看形成，看挂件了。挂钩这里啊 有两个地方嘛。这里啊你看这里这里这个边这里你不能挨着他啊，因为我们这里不要挨着他边。一般留两个毫米的边间隙啊。这里呢最少要挂到六个毫米上，尽量在十个毫米啊。啊你不要挂了一点点， 你挂了一点点的话有什么用呢？所以这里个 r 角所以说其实很简单的，你只要把这个 r 角刚好避开这个 r 角就可以了，是吧？刚好避开这里 r 角看到没有？ r 角这 r 角一般是三的 那样三的啊这个 r 角一般都是三的，你画多了的话你一看就知道啊那么就知道啊这个魔座我们就把它调出来了。那这两边最少魔座的两边嘛，你可以现在把魔座大概给它画出来宽度按八十进去。八十啊，就不要这么宽，要这么宽干嘛 是吧？那这样的话你会定下这个魔座这两头的宽度是多宽呢？呃 你看地下模做的两头的宽度先把它定下来，定下来三个螺丝看到没有？这个螺丝应该是 m 十二。 m 十六的还是 m 十二的？ m 十二的啊，三个螺丝肯定是 m 十二的。好，这个时候你看你这这你这边那这两边呢 这两边呢我们大概先评估一下这个我们可以先把这个模做的大小稍微给它先评估一下，要不你看上去很不协调嘛？要不你看上去很不协调啊。 那么我们首先来看一下这个外导柱，我们要多长的？我们这个模座呢，这边八百四了，这里边都已经八百四，对不对？八百四的话我们就按这边来八百的模座，我们的导柱要用多大的？ 八百的模座你看导柱要用多大的？一般应该要用到三十以上了，一般正常情况下用到三十以上的模座了。导柱吧，我们是外导啊，我们是外导，所以所有的零件在这里，你要知道的，外导 外导珠的选用啊，大概在这个地方没有绝对的啊，所有东西他不是个绝对值啊，一般零到一米的我们用到三十二，我都在用三十以上的啊，要用到三十以上的对不对？要三十以上，所以我们用三十二或者三十八， 对不对啊？那么导珠的类型呢？也有很多种，你们根据客户的要求有这种有这种滚珠的光感的，做饰的，还有一些牌子货啊，这个就跟你没有关系了，这个是客户定下来的，你用什么牌子？ 那你不能去改变他的牌子，要知道那我第二个，我我就我就随便调个导出出来啊，我就我给你们做一个参考嘛， 我这只是做参考啊，我不知道他用的是什么啊。呃，我做我，呃。这个成型的话我们用个，其实成型我们用光感的就好了。呃呃，就是成型不用那么精密嘛，光感的话他的那个就是强度更好一点嘛，反正你们自己看， 我们用个三十二。我我，你看三十二的这个导柱，他的位他有多大的，你看你这样摆的话更宽是吧？我们不要，肯定不能这样摆，我们就要这个宽度 啊，感觉有点小，我们要用三十八的，我感觉这个三十二的有点小了，我们最少要用三十二的。五十八我感觉有点小啊，这个三十二的好小啊，所以你我们前面前面讲的资料里面只做一个参考，就是你最少要用到那么大的，你不能再，你不能再小于他了 啊，你不能再说，哎，我还我用个二十的，那你想多了啊，这个有点小，你看这个模具，你自己看这个导柱调出来跟模具的对比你就能感觉得到。我感觉都要用个五十的，我感觉这个零件你看一个五十的，你看五十的，给他还给给他，还有点匹配啊，我感觉他们三十几的导柱太小了， 因为这个这是成型的，我们必须要保证这个强度啊，九十九十的话大家看。那你说这个边上最少要比如说一百，我先过来一百嘛，最少你安装这个螺导柱总要安装的上嘛， 导柱总要安装的上它，对不对？那你看这个长度是多少？七百多啊，这个长度就七百多啊， 是不是最少？你是这样的导柱安装上来嘛，对不对？当然我现在只是摆在这里啊，我们现在导柱其实现在其实不放导柱的啊，只是我们讲课的时候啊，这里给你们去讲一下，因为导柱的话我们肯定要后面来放，因为你现在模具还没画完，只说你要知道这个位置大概是这个意思啊， 那我把它，那我就把它放下吧。呃，导柱你是这样放呢？还是导柱是正装还是倒装啊？ 就是你的，你的导注你是想的正装还是倒装啊？呃，如果说我们这个是那种像一些机械手啊，或者怎么样的不好拿产品的时候啊，我们就要把它这种倒着装，如果好如果不影响拿产品啊，你就正着装都是可以。我们先不管他这个先， 我也不知道这个磨具他要不要那种。要不要那种啊？就说机器去拿的，但是你先放到这里来，我先把它摆好嘛，总省的等一下既然已经掉出来了，我就先把它摆一下，当然我们现在摆的话其实没有意义啊， 既然已经掉出来了你就把它先摆这边上有多少呢？ 边上有七十多啊，边上也这里改一下为什么边上也要改一下呢？边上这里啊，我们就大概这个地方啊，留一个我们的我们可以，我们现在评估好呀，你也可以评估好留一个我们的锁螺丝的位置啊，因为我们这里这个这个等下这里肯定锁点锁垫脚的嘛。 那先留下来大概把它放这里啊高度等下再来调，然后往下走，走个三十四十吧先走个四十下来先走到这里。 哇，这个我只是讲课啊，大概把它摆这里，你可以看一下你的空间对不对？看到没有？好这些东西先摆好这里啊，不要动它不要动它，你先可以放到你的标准件里面去。好，摆好以后全开。那我们的下模这个地方是不是应该也有个模作啊？ 是吧，就是你的下模这里地方是不是也应该也应该有个模作所以你可以先把它掉下来下模的模作呢？你可以比上模的模作呢厚一些，是没有关系的。 这样的啊，这样的啊，这个高度我们还没有定，但是你要大概了解一下啊，比如说这个是我们的上摩座，先把这框架画出来啊，这是我们的下摩座。好，接下来我们来看我们的下摩，我们要看下摩，这个就是看下面这个高度啊， 现在要多高？我们刚才没有看啊，那么我们下模要不要固定呢？你要想想你的下模要不要固定我们这种成型呢？我们尽量这种第一次这种成型的。这个地方呢，我们尽量不要在正面去锁他的螺丝，有的朋友说那会倒过来锁，对啊，你可以这样反过来锁，就是从螺丝啊，从下往上锁， 知道吗？就是如果说你不想把这个零件变大啊，那你的螺丝可以从下往上锁， 看到没有倒过来锁吗？倒过来锁，但是呢，有些客户呢啊，他不愿意这样，因为倒过来锁磨具要翻过来拆吗？那他就要锁，反正他要锁正面，但是如果锁正面，如果这个屏啊，我因为我现在也不知道这个产品后面的工序，这中间这个地方到底是产品 还是我们的，因为有的时候中间这个地方，可能这里他不是产品的，或者说或者对这个平面这个地方没有太多的要求啊。其实啊，一般汽车膜这里你锁两个锁几个螺丝平平面啊，平面上锁还是没有问题的，如果是斜面上锁， 如果是这种有成型的侧面这里锁啊，那这个就比较啊，比较比较危险了啊，所以我们这里你要看， 那你要知道客户到底是啊让我们怎么去产品这个地方工艺上面。好吧，那这里这种的话，平面上我们其实可以锁，平面上啊，我们就锁平面，就省点省点钱吧，否则的话你就把这个零件倒过来锁，他不愿意你就正面锁， 正面锁的话，那我们看一下这个零件的高度啊，这个高度的一个这个高度，我们看一下这个高度给多高啊？这就不要太高了啊，你从正面锁的话，他就不用太高。为什么啊？因为我们的螺丝 肯定会可以够锁的，肯定够锁的，这个螺丝，对吧？ 我们现在高度是多高啊？高度是多高？投影高度是多高？ 一百一，一百的话，这里缩掉一点，缩掉二十。先缩掉二十看一下差不多吧，缩掉二十，产品调过来看一下，还能不能再说，反正这种零件做的越小越好啊。这里还可以再缩一点点，这个地方前面，这里，这里不行，这个都已经到产品里面去了。是不是搞个两点五 啊？两点五的话，这个产品，这个产品后面肯定还要切的，这一看这个就不是产品的边了，这这个产品肯定后面还有侧切的。嗯，这个产品肯定后面还要切，你看这个不行， 这两点，我这边不行了。太近了吗？这边不行了，太近了，太近了。那就这样吧，我们不要改，这里就这样，那这个高度的话就这样。这里好，这个地方好，一个好，是一个整数吗？那你这个地方就可以提上去了。你看你这个模具啊，这个地方又省了一点钱， 反正模具做的最小，空间做的最小啊。你可以这样做，你空间做的最小，因为基本上这里是已经贴着了嘛，你看都已经快贴在下面了，但是我们这样的话可以模空间就最小了。看到没有？这是最小的一个空间啊。 呃，最小的空间我们等一下还没有，就是先把它画在这个地方。好，接下来这是个框架啊，这是个框架，先画在这里，对不对？框架啊？呃，磨具的话冲床，这里好像有个冲床的嘛。哎，冲床去哪了？ 有冲床的，我们看一下。你现在画成这个样子，你要满足他的臂模啊，最小的装模是四百五，最高的装模是六百五。那你看一下你现在是多少呢？现在是最少要四百五啊，你的装模高度最少要四百五啊，现在是多少？ 现在才两百八十四。两百八十四你肯定是不行的啊，肯定是不行的，我们现在先不要定啊，先不要定，但是我先画个框架出来啊。我先画个框架出来什么意思呢 啊？模具的框结构下面这个地方有的时候呢，这里会有下托板的啊。这个我也不知道，你们这个标准什么意思叫标准呢？因为 模具它是会有一个参考标准的，比如说你下模部分下垫板，我们下模画完了，对不对？它有下垫脚，下垫脚就是用来调节我们这个模具的臂模高的，比如说你看我们刚才两百八十四，你肯定不够的， 因为他最少要四百五的闭膜膏，你两百八的四根本就不行，所以我们可以去加垫脚，这是一个。第二个呢，因为有些客户他需要在需要用我们这个下拖板去码膜， 那我们不管这个，如果这个一般都是客户的标准里面会有啊，就说你的标准要不要这块下拖板啊？客户有会，客户会有这样一个标准的，知道吗？啊？那举个例子，比如说我们就按正常，比如客户要这个下拖板，对不对？那我先把它下拖板先给他发一个出来，我我大概先画一个出来啊，壁挂杆等下再来调， 但是下多板不可能要这么厚啊。一般的话如果说，比如我们做一个三十做做薄一点嘛，它可以可以满模就可以嘛？可以满模就够了，对不对？那这个，这个这个地方还有多高呢？我们先把这个框架先给你们画出来，再来去调里面的东西啊， 看一下投影一百八，那我先画一个一百八出来啊， 先画个一百八，不要管那么多啊，你们不要说，哎，我们先画个框架厚度，这么大个零件厚度最少要四十以上啊，就是这个零件，这个说这个零件主要说错了啊，这个模座这么宽，最少要用个四十的， 你也可以查资料，资料里面我记得我也写了这种材料呢，也是我们的一个 a 三，这个这种一般的我先画个框架出来，你们要看一下，你看这就一点像模具了，对不对？刚才那样看你不像模具的， 对不对？那中间这里肯定也要摆，但是我们先不摆，那这个时候我们的高度你看能不能满足你的最低高度。现在啊投影 看下能不能满足最低高度是四百九十四了，哎，我们就可以满足，对不对？甚至这个高度这里我们也不能做到最低啊，你不能做到最低啊，别人你老总老说我能不能做到四百五啊？不能啊，为什么？因为我们的 这个冲床他是有误差的，有损耗的，那比如说你刚好做到四百五，好，哦哦吼，他到时候他他下不了四百六，或者说或者四百四啊，那你不行了，是不是 可以啊？一般做下面的多啊，上面也可以，上面也可以可以的啊，因为为什么呢啊？首先第一个啊，首先第一个我们的首先第一个，我们有的时候，特别是下面这个里，如果如果是有这种充孔的，你要掉废料不 啊？你要掉废料，那你这里大家做个废料盒，把这个废料接出去啊，上面也可以做的，如果有时候我们等一下，我们看如果上面 空间，如果上面因为某些原因空间不够的话，我们也要做的这个的话要看啊，这个没有绝对的好吧，但是下膜一般啊，我们只能这样说， 正常情况下面如果说啊，如果说是为了满足这个 b 膜的高度，抛开别的原因啊，一般情况下面所有的模具都会在都会加下膜的做加下垫角吗？不会加上垫角啊，你看我们这也有我们的上垫角啊，看到没有？他也有的， 一样的，他也是有的看没有上垫脚看没有，他是加到我们的上膜的，能理解吗？哎呀，住的也是有的，只是说正常情况下面如果说啊，只是为了满足这个 b 膜的一个调节，他的高度，我们一般是在下膜加垫脚，上膜一般不加的， 明白吗？这个用什么？同学啊，接下来我们看这个时候，我们这是我们一个框架还没画完，对不对？先保存一下，别画了半天，哦吼，死机了， 那不是完蛋了吗？在公司里面，本来你画了几个小时画，画了几个小时？画了一上午四个小时啊，有些人习惯性一上午不一上一上午都不保存啊，中午下班吃饭的时候保存一下啊，那如果刚好啊，你下班之前停电了嘞 啊，所以一般正常下面，我们在公司里面画模具啊，你正常情况下面你十五到最多十五到十五分钟到三十分钟，你就要保存一下你大不了你去白画了，白搞了十五分钟吗？ 对不对？或者白搞了半个小时吗？你总不能白搞四个小时吧，所以说我们要习惯你去保存啊。好，接下来我们来看，接下来我们再来搞别的。我们现在搞什么呢？ 我们这个还没画完啊，我们这个没画完的，我们这种折弯这个地方要做靠快的，大家看看到没有，这里有个成型，这里啊， 这里折弯是必须要做靠靠的，像这样的折弯的时候这样，这个葱头这里看没有，要给他这样去做靠块，看嘛，就要做要做靠块的看没有？一定要注意啊，就是折弯的时候这个靠块必须要做的到的，然后 高度与宽度的比尽量满足一倍以上，就是一比一啊，高度跟宽度这个比啊，这个靠块的比值啊，尽量在一比一啊。啊，你要看看没有这种啊，靠块啊，看没有，你成型的时候一定要靠块的啊，看没有，好，那我们做靠块， 那这个靠块的话我们来怎么来做呢？那这个这个靠块做好大一个靠块啊， 那这靠块我们不需要像这样的做整的，我们做单独的就好了。好吧，我们钓一个啊，这个靠块不用像这个板一样的做整的，那我们钓一个，这里有啊。 呃，我们库里面都是有这种的。看靠块靠刀做也叫靠刀做嘛？反正靠块靠刀做啊。钓个出来这个就钓大一点的，这个我们就钓一个。我看这个钓一个，因为我们这个要两个，两个的话我们这个是。哎，刚才我们量的这个模作是多长来着？ 不对，我们这个折弯公是多少来着？我不记得这个折弯公多少，我们钓过最大的，我忘了这个折弯公是多大的，我看一下这个折弯公是多长。 五百多五百多，我们钓个最起码做个一百五以上啊。一百五以上看到没有？那做两个做两个移过去啊，先把它移上去旋转一下。 旋转，然后这里个这里要做个那个那个耐磨片的，耐磨片我们也调过来， 这是三十八的啊，这个不用画，只是你要知道这些都不用画厚度的话这个是十的，然后三十八一百五调过来啊，然后改一下。 这些东西自己去改啊。没有说一定要怎么样怎么样，你们自己可以改的是吧？然后这里去移动一下。 嗯啊这个这个，呃，这个挡住了啊。把移出来一点这个挡住我了，我看不到这个孔，我又不想去石头啊。你可以石头一下，我懒得石头 放这里，当然我还要改的啊，我们还要改的，我们这个现在只是做了一个只是做了一个假只是做了一个东西在这里啊，没搞完呐。来把它移过来，先把它移过来啊，先把它移贴过来， 移过来。高度我们要调高度我们要调 最少我们呈形的时候， b 道的时候要靠着他啊，这是我们最少的时候，这我还是做的最少，因为我们行程还没算出来啊，大概先做这个高度，做这里啊，这高度不够我们还要改的，先做了一个，先调个出来。这个是啥？这个箭槽我们先不要这个槽啊 我们先不要这个槽啊，他这个槽我们先不要，好吧？这个槽我们不要，这里这里一圈槽这是他每这是他营，这是他一个公司的一个代码，是那个这是人家那个公司的一个代码，我们不需要这个代码 我们不需要这个代码。这个槽位也现在不要，等下我们直接加上去就好，看看是埋进去还是打建槽啊。这个材料呢，一般也是十五号钢啊，材料一般都是十五号钢这个东西，然后呢看一下啊，这个就不要看这里啊， 高度啊， 高度我们先调整一下， 先调啊，调完以后我们要看这个斜，这个高度够不够啊？先做一个啊，高度够不够？高度怎么去看呢？那我们就是在折弯之前我们先导正嘛，对吧？你看 就是你要折弯之前你要先把它导正了啊，这个挡住先不要了啊，因为这个挡住本来就临时放在这个地方的，不要这个挡住啊，很强调啊，这个挡住我不要影响我，影响我看东西啊， 就是说我们这个呢要先啊，那我们这个行程是多少啊？这里要看一下行程是吧？所以这里我们要算一下它的行程呢？行程呢？我们这里前面也讲过了，行程怎么算的行程我们这里也有啊，行程你的一个行程吗？这里不是有吗？刚才也看到了，对不对？ 就是你行程的一个模具的行程是怎么算的呢？比如我们上模的行程是等于你这个最大的行程，最初最大的点要大于两到，大于两到五个毫米 啊，对，就是产品最大的向下呈现的高度加预先高度要大于两到五个毫米啊，两到五个毫米，那我们看一下，我们其实你可以，你可以量一下就知道了，我都不用去模拟，因为它在这个地方，它在这里 六十九就是六十九，六十九的话，那就是说我就算是三个毫米，那就是七十二， 对吧？能理解吗？能不能理解？就是我就算他三个毫米嘛？那你的行程就是你这个地方的行程啊，这边行程算行程要走七十二，要走七十二的行程的。那言下之意就是当我这个零件 还没有开始接触的时候啊，你看其实啊是这样的，他是不是还没有接触到？这是他形成嘛，对不对？你看这是形成对不对？你看这种板料还没接触到，对不对？当然我可以再降一点点啊，我们可以降一点点，再降一点点， 负一负二。这里啊，刚刚接触的时候，或者说你为了省钱，你就刚刚好接触的时候啊，就是你一定要等刚刚接触的时候，这个地方要开始导向，你这倒的到吗？你这都差的差的天高皇帝远了， 先放上去，然后要导到没导到啊？上去十个毫米，最少要上去十个毫米，先导着它， 这样的对不对啊？这样这样的，看到没有是吧？啊，要注意啊，这是我讲课啊，那你这里下来一个负六十九吧，是这样的，你看闭膜的时候，其实它它在这么高的地方啊， 看没有，那这个地方等下我们再来说。这个零件怎么做啊？先改这零件这样改的啊，所以这个点也起个整数 投影差多少？三十，刚好加上加号加加上三十七，是吧？我们不就把这个零件套出来了吗？那么问题点就来了，宽度也是一样的，说了高度跟宽度尽量做到一比一的比。对啊，八十六，先把它做到九十， 再做加加十个，阿米做个一百，这个九十三嘛，做一百嘛，你看张磊，这不，这不就强度就来了嘛，这不是强度就来了嘛，对不对？是不是有强度了？是不是？好位置可以改一下，位置不要放在头上啊，位置不要放头上啊， 负二十五进来，负五十进来，你自己看一下，这个位置可以看的，自己看一下，对称一下，比如你，你搞个对面的，你自己看一下，尽量把这两个人放在进来个 位置上。这样啊，这样就差不多吧。啊，我们先暂时放着，可能到到时候这两边还要放东西的时候你再来看到这样这样的话，差不多看到没有，刚好顶在这里靠着它嘛，是吧？好，那你这个不就是举个例子啊，那你这边的，我是讲课啊， 这个框架你不就出来了吗？一个零件的框架很简单的嘛，是不是只要你愿意学习这个东西，就没有什么难度的？框架，这个是我们下模的框架， 下模的先把它下模板里面去，你看你下模是吧？这你的下模是不是宽度？看没有，是吧？你看这个就有一点意思吧，这就有点像这个，这个就有点像我们要的模具了吧？ 是不是？这不有点像我们要的模具吗？现在就有点像了，对不对？刚才就不怎么像，对不对？是不是？ 嗯，好，这是我们讲的这个地方。那我们现在还剩了什么东西呢？这个向下成型这通孔的模具，那就现在就剩了我们一个关键的就是我们这个上模的这个行程，上模这里面的这个，比如说这里还有行程，我们没有算 他的一个啊，挂钩啊、弹簧啊，其实我们这个行程已经算到的啊，七十二，那你看一下这个地方，我会调整一下行程，我们已经算完了七十二的行程，你看这够不够？这里才五十三，这里才五十三的行程对不对？那你看你要把这个地方加高 五十三嘛？比如说，呃，五十三对不对？是不是五十三啊？五十三，不对，我们是七十二的行程了，七十二的行程，五十三的话我们加个二十，给给他留一个毫米的。留一个毫米的那个空间嘛，不要把它顶死了嘛。 啊？不要说啊，这个大进台湾顶，呃，他走七十二，然后再顶七十二就不好了，我们尽量给他留个空间，就走个二十，刚好这个零件走个二十啊，但是走个二十以后我们等下会就会有问题会产生了，他会打到我们下摩座里面去了， 到时候你看是怎么改，是做 b 位呢？还是说把那个下面零件给它加高一点点啊？它是这样的，你看不对， 二十啊，二十的话他已经打到我们的下摩座里面去了啊？他是不是打进去了？ 打进一点点对不对？打进一点点我们可以把它收上去，收上去十个毫米啊？为什么？我为什么说把它收？哎，不对，我改改。少搞十个毫米啊，这里可以少搞十，做十个毫米就够了，刚好这里没有打到。他做十个毫米， 速度十八米，不要打到这个下面啊，不要打到下面去。那这里呢？我们可以把这个板这个地方给他搞，给他搞薄这个板啊，只要保证这个板在二十以上就好了。这个板挂钩的位置啊，保证在二十以上，也不能说太薄了啊。你们来搞个。搞个什么叫来着？搞个那个那个叫什么来着？ 呃，搞个五个毫米啊，五个毫米不就挂五个毫米不就挂挂机了吗？五个毫米是不是挂机了啊？五个毫米是不是挂机了？所以这个时候呢？其实我们可以这个地方呢？呃，那其实我们这里可以不用改，刚才啊，改个这个都不用改，但是改一点点这里我们只要改五个毫米就好了，就下去五个毫米就好了， 然后上面深十五个毫米，因为深十五个毫米的话，这个地方就还有二十五嘛，对不对？是这个意思，不就这个地方嘛，是不是 这个就可以直接把它洗出来啊？就不用说什么。还留一点点。留个不用留啊，有些人还有些人还留一点。这个有什么好留的，就得给他三个毫米的避空角了。留什么？ 这样加工又方便，一刀磨过去，一刀磨过去就好了，再来给它一十五。这样的啊，做个 b 位点错了， 这样就可以了，这样加工又方便又不影响。每个哪里都不影响啊，那这个东西就这样做下来不这个量不就改了一下吗？下面不影响，上面没有加工起来，就这样挂在这里啊，对不对啊，看见没有 啊？看到啊，剩下的呢？就没有啊，时间也差不多啊，剩下的话我们就以后有机会来到系统课程里面，我们再继续来学习啊。好吧， 呃，我们，呃以后系统课程里面学习的话，你要学很多类型的，我们今天只是讲了其中的某一个类型，比如我们不管五 g 磨也好，他都有很多模具的类型要学啊，中拱，复合、折弯成成型，调皮卯接拉包，搬猪嘴，打米喂测中拱 啊的。比如说连续膜里面要学弹变卷圆，拉伸端子，三来变屏蔽罩，还有机箱机壳啊，是不是啊，对不对？ 是吧，还有端子插件等等啊。汽车膜里面呢也是这样的，也要学这些，连模具结构他也要学很多结构的，看没有他也要学很多结构的。我们今天只是讲了其中一个折弯带了一个充孔，那它里面还有什么？侧空调充等等水平充各种各样的零件，对吧？一样的，这只是讲了其中一部分 啊，因为我们公开课只是说有就是随机的啊，哪一个类型来讲啊？有，那你要向全面的系统的学习，你肯定要系统班，这样的话你才能去公司里面做全面的设计，要不然你只会一个模具，比如说你只会画冲孔膜，那人家要要你画拉研膜呢？你说你不会，比如说你只会， 你只会那个。呃。这个膜，这个那个膜，那别人要画别的膜，你不会，那，那你怎么去做设计嘛？那做不了的，要注意啊。没得做啊，不可能说照你去招你一个设计，你只会画一种模具啊，那肯定不行的啊。 呃呃。老师，呃。学 u g 机的模具设计大概多大概多少啊？现在你可以在现在直播间里面关注老师好不好？这里就不去谈讨论，因为要具体的话，我们课后你关注我以后我再跟你聊，好不好？ 呃。做前做当前工学徒来做我们的学模具设计，那是很好的。为什么？一你在现场可以看到模具到， 那么你对模具在现场的时候其实就很了解了，就会最起码了看的看得到模具，这样的话，你在学设计的时候，你可以结合你现场的模具，这样来学的话，相对来说会好，会可能更相对来说就好一些啊，相对会好一些，知道吗？明白没有？当然我们学三 d 的 话， 那，那我们学三 d 的 模具，你们刚才也看到了啊，他是一个比较直观的一个模具，知道吗？比较直观的。那这样的话学习起来啊，即便你没有啊，就，即便你没有怎么见过模具的话，那学习起来也没有什么太大的麻烦。为什么？ 比如我打开一个模具给你看，因为我们，因为我们是三 d 的 嘛，三 d 它是比较直观的嘛，就像我们今天讲课一样的。呃。我讲到哪里？我讲到它这个什么样零件，你就能看得到它是个什么样零件，对吧？我打开另外一个模具，我们，呃，一个呃， 一个学员的，一个一个学员画的一个模具吗？看一下这样的，就是说我们汽车三 d 的， 呃，汽车模具唯一在学习的时候有一个好处在于它比较直观，比如说我们画充孔调充，你看 这也，我这也是我们讲的案例，对不对？画这就冲孔调冲它，其实你看你这个是这个零件是干嘛的，干嘛用的啊？它的形状你立马就可以看得到，所以说是等于说你是很直观的，边画边讲边教边看边明白，是吧？就比较直观是吧？那相对于我们三 d 来说，可能说相对于 cad， 刚才我们打开一个 cad， 对 不对？ 相对我们 c、 a、 d 来说啊，它可能确实会啊，相对来说会弱一点点，但是呢， c、 a、 d 的 话，我们在讲课的时候也会去结合三 d， 就是 打开三 d 告诉你啊，这个零件是什么样子的，因为这个时候呢，它会有一些滑块啊，比如有滑块， 五金膜里面唯一的买一些就是划怪啊，侧抽啊这些东西，对不对？那么我们有会有画一个三 d 的 零件出来，只是说不是画三 d 的 这磨具啊，不是像这样的啊，再画整套磨具，只是说把它单独因为平板的东西，你都明白吗？比如这个窗口，你不明白吗？ 翻孔，这样一看就看得懂，对不对？可能只有这个滑块这个地方你可能一点不太认识，那没有关系，对不对？那么我们一样，比如说可以去给你啊，比如三 d 里面就像我们学三 d 一个道理啊，给你们看一下就说，呃，我们也会有，比如说，呃呃， 滑块给你们看一下，比如说汽车模，呃，五 g 模里面唯一就是一些滑块啊，一些抽一些抽芯结构啊，你可能有的人可能没有没有搞过钳工的，或者没有做过钳工学徒的啊，他可能说就有点不明白这个，这个邪气是怎么跑的？在哪里？我看一下这里应该也有邪气的。 呃，啊，这个上面没有滑块嘛？啊？这套模具里面应该没有滑块啊， 那这就五级膜吗？啊？这里有滑块吧？啊？这里不是滑块啊，这个应该他上膜有滑块，下膜没有啊，这个应该是上膜的滑块吧，下膜应该是没有的，就说你可以了解看没有，这就一滑块啊，这不就滑块吗？ 但可能说你看二 d 看的是比较模糊，那我们就在我们就画一个三 d 让你看这个滑块，或者就像我们刚才看到那个，那个抽芯的那个，刚才我们不打开一个连续膜，每个抽芯的那个结构吗？给你们看一下，说这个东西不是难点啊， 不是难点好吧？特别是你们做钳工学徒能干，比如这个本来这个东西你其实大家都是平的，没有什么好看的，都可以看得到，在 cad 里面都能表达的清楚，只有这个地方，比如这个抽芯侧抽这个地方你可能不太了解， 对不对？那我们就可以打开一个三 d 给你看一下，对不对啊？比如说这个也可以画一个这种，嗯，我看一下这个有没有啊？那个看一下啊？这个 比如说打开一个连接给你打开这个模具，你看，比如说这就是我们，你看这就是我们的 cad 的 画的模具啊，你看这就是我们在 cad 里面啊，用 cad 在 里面画的这个模具结构看到没有？其实没有什么的， 那只要你从跟着课程，跟着我们的系统课程来学，从软件开始，因为你必须要学软件，因为软件里面我们就会教你，比如说三式图啊，基本绘图啊，图层控制啊，那你你就能看得懂这个模具啊，因为都有测速图可以表达的，比如说第一步做这个测速图就这样，表达清楚的。是不是很清楚？ 是吧？是不是很清楚？唯一可能就是这个地方有个侧抽，侧抽可能其实也表达的很清楚，你看在侧面就能抽出来。是不是只是说有时候我们会用个三 d 啊，可能单独，但他不像这样的就画个结构出来，可能只是单独把这个侧抽这个结构局部的这个地方给你画出来，让你瞄一眼 看一眼。啊，你说，哦，原来是这样的，对吧？啊，这个要理解一下，是不是这个没有什么难度的，好吧。嗯，所以不管你选哪个课程，因为我们是专业的，去教你们这些东西肯定会有方法，不管你选哪个课程，我们就有会有我们自己的方法去教。你们大家的 不同的课程，我们会有不同的方法去教，不同的人群我们会有不同的方法去教。有比如说有乾坤基础的啊，没有乾坤，没有乾坤基础的应该怎么办？ 对不对啊？好吧，其他的我也不多说。好吧，你们有需要学习的同学。刚好我们现在开新班，新班有报名，有新班的优惠啊，抓住新班的优惠名额都是，现在还是可以的。好吧，那我们今天晚上就分享到这里啊，有需要学习同学来我们改天啊，下播以后来找到老师，好吧？

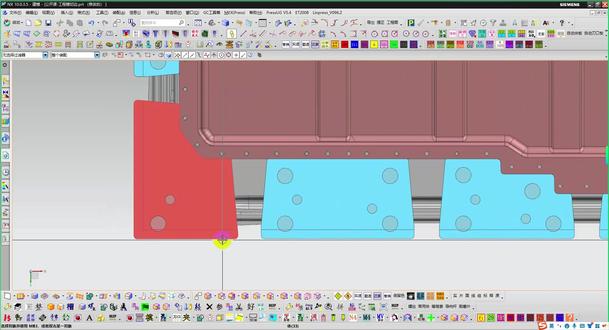

好，那我们接下来。哎，接我这边了对不对？我一样啊，这边的话螺丝我也要去做他啊，这边的话这边这个的话这边要复制一个啊。啊，没回放的啊，这是公开课，公开课是没有回放来的啊，各位同学， ok， 看到没有？就这一下就把它全部搞好了。 好，现在这边的话我们这边还要再数一个螺丝过来， 好，把，我们这里打核销啊，这边的核销话要移销，这边先移个过来，这边锁一个核销，先确定这把这边核销再移错位掉，对不对啊？ ok， 好 看没有？这不是搞定了对不对？ 好像这边的话，这边的话看一下，位置的话看一下，我看一下位置够不够坐啊，这里位置应该差不多有位置坐 啊，都是没有看一下，我看一下能不能做的下这个话估计的话只能说这个话打不了核销来了， 这个直接做甲板里面去了啊，做甲板里面的话等下后面再加厚吧啊，这几个话我们没办法做核销啊，空间有限对不对？做不了核销我们就不做核销，直接先做甲板里面去对不对啊？ ok， 好，这边的话我们就锁两个就行了啊，直接锁两个把这边再过来一点，好确定对不对？好，那接下来我们往这边走啊， 好，锁两个螺丝就行了啊，这个工具的话因为这边的话空头比较小对不对？我们直接锁两个螺丝就 ok 了。好，这边再错开一点啊，再错里面错十毫米进去。 好，皮上处理一下，哎，点错了。 ok， 好， 往这边走一点啊。 好，这里话不要移动原先了。好， ok， 好， 那我们接着往这边再这边再过来一下，这里锁两个螺丝就行了啊， ok， 应用一下。 好，我们这边的话也是一样啊，这边的话也应用一下它， 对不对？ 好，这边往这边走。 好， ok， 好， 那我们接下来这边的话一样啊，这边打核销的话你要该移就移它。 好，这边的话稍微把过一下，不要过到我们这刀口来。核销，核销跟这里要保证的一个强度来的啊，不要过太多了。好，把这些删掉它。 好，我们这边往这边走啊，往这边走个十毫米过来。好，移动原先的。好，再去了我们的一个长竖线啊，好，然后呢？把我们这里整体啊，这边再搞个螺丝过来。 好，这边的话都是一样来的 啊，应用一下，哎，把我们这个核销啊全部往这边搞。 对，错开。这里的话看一下这里，这里的话想，还想加，我想再加，这里不用加吧，这个的话数三个，咳咳咳， 哎，也行，看一下啊，这边的话可以这边能坐，这边有位置坐啊，这边话还可以，这里再数一个螺丝，这里数个螺丝，这里再数个核销也 ok。 好，当然我们再来移一下啊，好，确定看一下这里，其实我这里还不想做核销。 好，这里的话能做核销的话我们就做核销嘛，对不对？然后中间再打个螺丝过来啊，三个螺丝去。 好，确定它看到没有？好， 那我们这边的话也是一样来的啊，这边的话这边也能做啊，除了这边的话，这边客户窄一点的话都不能做，这边的话都可以做 好，我们这边的话一样的啊，简单点，我们就镜像过来吧，对不对？我就普一哥去移过来了就镜像过来，镜像过来话你要做好防范了，镜像过来话一定要做好防范好， 这边中间这里像这种打三个啊，这样数成这样子，像这种结数成这样子，这样的话看起来就啊一个强度就特别好一点了，对不对？好， ok， 好， 往这边走一下 啊，在这边的话也是让我们直接进箱过来啊。 ok， 哦，这边还漏了一个角，好，漏个角没关系，我们等下处理一下它就行了啊，再倒点角这还漏得掉的对不对？ 好，去掉我们的一个参数。好，这边的话再数一个螺丝啊， 这边就搞定了对不对？好，那我们现在还差这几边的话也快啊。嗯，我看一下这个总后，其实我还想啊， ok， 这边的话也是一样来的啊，我们把一样把它全部移下 这里做个螺丝先 好，确定好把这核销拿过来， 确定他这里的话看下能不能。其实这里的话最好是数个螺丝，数三个也行啊数三个也行，来的反正也要住好，这边的话都一样啊，这边的话全部统一把这边一起移一下吧，因为这边两边位置的话都差不多 移动原先区了啊，不止原先了 好， ok， 好， 把这些没用的删掉它这些的话估计还要动一下，这回不用去动的，只要你保证 这里的话保证有最少有十毫米以上就行了，因为我们要这里要去精切嘛，精切完之后要考虑一下我后面需不需要改刀口对不对？如果说我后面哎这里改套薄了啊， 不要做。怎么会呢，你本身你工价就做那么大，你肯定是很大来的对不对 啊，你本身工价这么这么大的，你不可能做很大来，一样要做很大来的。那同学，对不对？这次你本身产品就要这么大，你肯定，你从头肯定做的比较大来的。你这，你要切的，你不说，你这个不说，你这地方不用切废料对不对 啊？ ok， 这边的话都移一下啊，两个螺丝就行了。 好， ok， 好， 这边的话看一下能不能，哎，现在就把它移好， ok， 是 不是行了？好，哎，我这边的话这边没搞螺丝和小，这边没有的话，我们直接把这里整体把这边移过来吧， 我们移一边就行了。好，确定它啊，这里只是大概找个位置把它移过来， 这种话中间还要打一个螺丝下去。 好，这边再错掉。好，确定好，再把我们的螺把我们核销移过来些。 好，这样的话我们就把所有螺丝搞好了，对不对？好，哎，这个同学在问我们啊，有没有 一个 c e 的 也 ceo 的 啊？ c e 的 话就是我们的一个晋级班啊，技术员，我们啊，模具话多了，对不对？我想要晋级一下，哎，想学习一下啊，做一下公益，对不对？晋级一下公益。好，那我们再再给这位同学介绍一下我们的一个公益的，一个公益的一个系统班级啊。好， 我们系统班的话就是我们那个 c e 的 工艺牌分析班的话，一个学习流程有三个阶段，第一阶段 c e 的 基础对不对？因为我们刚开始学习软件嘛，我肯定要知道我这个 c e 的 软件秘密，那些怎么去用它对不对？哎，包括了，哎，我用 c e 里面做回弹啊啊，做我们的一个啊， 微商处理它呀，哎，看看有没有起皱啊，用我们的一个 c 软件分析一下有没有起皱啊，对不对？有没有开裂啊？开裂怎么去处理啊？起皱要怎么去解决呢？对不对？这些的话一样在我们的一个系统帮里面都会教各同学来的。好，这是我们的一个第二阶段，连续公益，对不对？ 首先嘛，我看到这个，哎，然后这是工艺对不对？我要看一下客户的标准啊，看一下客户的这个工艺的一个要求，对不对？好，看完之后，哎，就开始拿一下我们的产品图，对一下，公差，好，分析一下，好，将松掉，方向要确定下来， 好，那我们要排看一下，因为我们这个已经确定要排成连续模，对不对？那我们就按连续模来，好， 哎，包括我这个六力，哎，我这材料的六力是多少？哎，我的力是要怎么去计算它？这些的话一样在我们的一个系统里面都会教各位同学来的。好，我们第三阶段就是我们的一个单工序，对不对？哎，我一个拉盐的，哎，我拉盐怎么去做它？拉盐精啊，对不对？好， 我需要别人一个刀口，哎，我的成工艺，那怎么去分呢？啊？第一步什么？第一步拉眼，第二步成型，第二步精，切啊，切啊，切，成型啊，对不对？切，冲啊，这要根据我们的一个实际情况去，对来的，去搞它的啊。 ok， 好，各位同学如果说想了解一下其他系统班的一个课程的话，可以关注一下老师啊，可以私聊一下，刚好的话，我们这个月的新班也是刚开没多久，优惠幅度的话也是比较大，来了，各位同学想了解一下可以关注一下老师啊。好， ok， 好， 那我们就接着搞我们这里面的内容。好，那我们螺丝放完了，先把我们空间修出来先啊，把一般程序关掉，它 好直接全部球插出来了嘛，对不对？我们肯定先把该做的东西做好。 好，这边的话都是一样啊，把它去掉。好啊，都是一样来把它搞掉，它 这样快速了，一下子把我们全部搞好，对不对？这样我们螺丝的全部都处理好了。好，一样的啊，这边已经好了，把这边把这两个删掉就行了。好， ok， 把这边一块不要了。 好，好，一样的把这边全部干掉啊，这样我们就做快速做好了，对不对？去到我们参数，像这个的话我看一下如果做甲板的话，这里估计空间的话有点不够，我看一下能不能 不做甲板，我其实想做个七就行，直接做七就行吧啊，做七就行的话，这边的话你还是要打核销，不打核销的话，这弓箭的话要镶到柱镶到里面去， 看一下能不能说怎么做比较方便一点。这厚度的话估计还想，我还想剪薄一点啊。有了啊，我们有了，换另外一种方式来做它就是我们这里全部包起来的话， 好去掉参数先。好，我们把这里大体先留一下啊，这个打孔我们不留那么深的。呃，全部做到留到四十左右，四十的话有点不够，这时候我们螺丝的层头的话就做到十个毫米来了 啊，先把这全部扣下啊，等下方便等下不要选漏了。 因为你这里全部做夹板的话空间有点不够啊，因为全部都刚好都在外旋对不对？没有位置也不多了啊，那全部只能换一种方式来了。 好啊，在这里改一下啊，测量一下它，全部都留底，留到改之后改成四十吧， 做四十的话不成头要全部要去改一下它啊，除了个别一两个弓箭的话，没办法的话，该怎么处理我们就怎么处理它。好， ok， 好， 再去掉我们的一个乘数，好，把我们的啊全部改流点声全部改成二十去。 一样，我们批量改嘛，因为像这种寸头最好改批量改一下才行，选的时候不要选到上面去就行了。 ok， 好， 整体往下数十毫米， 好，再去到我们的一个参数。好，这样的话，我们这样的话，我们这个的话就不需要做太厚的一个夹板来的啊，我们前面的话没考虑它的夹板不好做， 整体往里面包。哎呦，我靠， cd 直接崩掉了， 麻烦，这 cd 直接整个崩掉了，哎，又白搞了， 好，我们稍等一下， c d 崩掉，我们重新打开一下啊，我靠，没保存啊，那飞了啊，因为各同学要注意一下，像有时候 c d 这确实就是，尤其有时候就这样子，尤其是，哎，先搞一下，直接把整个卡出去了，没了，那就相当于又又白搞了，对不对 啊，现在呢，没用了，那现在我前面画的全部都又没用了，要重新再画一遍了，对不对？那就麻烦了啊， ok 啊，这又又白搞了。好，我们看一下。把工具拿回来先啊，直接打开料 左面啊，好了，我们先把我们图档啊，等一下啊，等一下的话导口的话我们就不去接着换了啊，就换换另一下啊，我看一下看是哪是 找一下图档呢，应该是这一套。好， ok， 那 我看一下切边从头 看一下啊先找一下我的图的应该在这里啊啊这里找到了打开一下啊。没保存到啊没保存的话直接卡掉了没用的。那现在我们又白搞了对不对啊各位同学会因为各位同学用 u g 的 时候会经常会碰到这种问题啊，没办法来的 啊。所以说在过程中用的时候一定要干嘛要几个小时保存啊十来分钟就要保存一次了啊不要像我啊。 ok， 把这里重新搞一下啊我们先把工具大体拉出来先先无啊先不合并它 好做六时候啊去了我们的一个参数好，我们就。哎就接着往后面补后面其他的方式啊。 ok， 去去到参数先。嗯 它参数用不了吗我看一下啊 好，把我们的模作把我们的整版先。咳咳咳好，我们角色没去换它好把我们角色给改回来先啊我们切换一下角色先 啊应该操作的话都是差不多了的啊。这这个只要你切面膜会画其实画起来是很简单来的对不对啊其实只要你切面膜都会画的话其实画起来很简单来的啊。好我们先把它搞一下大家重新再做一下 好把我们的模作啊从头拿下来。 好大体这里面先一个先大体一下吧先一个一摆上去就行了啊这里我是说做个大下大概做一下而已啊。 ok， 好， 向这边路过看一下 这边的话看一下怎么去捉它啊。我们一样的啊这螺丝的话我们就不去布了啊就是说我们就是说接着把我们后续一样把它搞过来 ok， 因为有记转，有记转键，就是确有记转键，就是这样子了，有时候没你没有稍微没有搞好，哎，它就会变成这样子啊，多疑了，没用了，删掉它啊，你如果说你没有经常保存一下，一下子保存一下话，就会变成这样子啊， ok， 好， 快速把作业包一下它 这里啊，整体的话过出去还是让做二十出去吧。好，确定，再去掉我们的一个参数些 好，把，我们这边拿过来一百零一层的 再隐藏掉。把我们一百层关掉啊，再快速重新做一下， ok， 好， 别选错了啊 好，确定好，去掉我们的一个参数，好，把这些没用的给拿掉它了啊。一百零一层关掉它这块先先删掉它吧，这块等后面再处理它，我们后面都要重新搞 好，从头搞好这边把我们的一百层开启了啊，我们这里的话只留四十左右。 好，我们看一下刺破他啊，把我们的魔咒看一下哪边是好，整体再把它以稍微处理一下他啊。 好，这边的话都是一样。 嗯，我们这里做八个毫米。好，八毫米的话量一下这里大概还有多少啊？因为我们前面这里拉的话大概只是说我拉大概上来啊， ok， 留八个毫米。 好，确定好，偏反掉了没关系啊，偏反了，双击一下再改一下就行了，对不对啊？搞反了，没关系啊，我们再拼一下重新搞一下它， ok， 好， 确定 好，只要你没有去到参数都可以再双击我们的面重新再做一下。好，然后呢？把我们的厚度啊同步做到四十去， ok， 全部做到四十去啊，这回我们就是稍微做快一点点来的啊， ok， 好， 做四十 这个话没必要做太厚了，因为我们要换另一种啊，就说外面外一圈全部包住来了啊， 好，再去掉我们的一个参数，好，把我们一百层关掉 好，这里的话我们就全部都不，这回就不去扛斜角来了啊，因为我们要节约时间啊， ok， 嗯，全部一样，该倒角，我们先倒角它 好， ok， 嗯， ok， 我 们把这样啊快速的处理了 好点一下，确定好去了我们的一个参数好，把导火全部变一下好，再去参数。 好啊，因为我们前面螺丝的话，这样的话我们螺丝要重新再搞一下来了，再搞螺丝的话又比较费时间，我们直接用外挂来了啊， 那我们这个自动孔我看一下。用这个自动孔啊，自动孔加螺丝 啊，用这个外挂的画的话，他只能说把它搞的方方正正啊，但是的话该移的话还是要自己去移它只说我们要啊，节约掉它啊，这个锁十六了，点一下平面，哎，看到没有，它这个只能升成这样子，但该怎么移我们还要去移它。 好，我们这里只说，哎，先画出来。好，我们这里用外挂大概升一下它啊，好，等一下我们该移它我们还是去移它来的。 好， ok， 把，删掉它，把这些没用的先处理掉啊，这些的话该移，我们还要移它的。这个螺旋肯定要往里面走的， 外面这里的话你想，哎，你感觉有点少，你想往里面移掉也行啦。 ok， 好， 这边再错一下啊，再把这边移一下它 好利用一下啊，中间这里还要锁个螺丝来了。 嗯，重新再快速做一下嘛，这回螺丝的话可能会放的位置会有点不一样来的啊。没关系啦， 这边人没有就不要了啊，因为都是这个是我们用外挂快速生成的，快升的话你都是需要移它。 嗯啊，因为你用它因为你用，咳咳咳， ok， 好， 我们这边的话可以再往里面走一点啊， 这个都是一样啊，你要自己去处理它。 另外一个呢，因为外挂伸展的话他的这边都已经现世了，你这个只能说自己去移一下他了。 我们这都是在移一下他啊，这边的话我估计把这边的核销的话不用这个核销啊。 好，稍微往这边过一点。嗯 ok， 这边这个核销的话可以换一下看一下往哪。这这两边挨得太近了，把这边核销稍微放到这边过来一点。 咳咳 好，把这边稍稍微错开一下。 好，这边的话都一样啊，你可以先删掉他的。无所谓啊，先把这些 都先处理掉他啊，删掉他没用的啊，多余的先删掉他，干掉他。 这个的话 好，一样的，先把他删掉他。 好，这外面这些都不要了。好，这边的话干掉。 随便啊你反正你这些的话都要一样啊。嗯，都是一样，生产出来的话都是一样啊，都要去掉它 ok， 好， 一样了， ok， 掉啊，把它处理掉。 好把你样把螺丝的话这些都要处理了。这你这样这样搞出肯定是不行的啊，必须要移一下它。 这个只能说啊，现在只能说快速一下啊，所以把这些稍微处理好一下啊。 ok， 把这边再移一下他和肖啊，过到这边过来。 没事，讲不完我们留到下节课啊，接着讲来了啊啊，这个没关系的啊，我们接着留，留到下节课，接着大家同学把我们这的模具画完啊。 ok， 往这边走一下，这边的话还要再锁个螺丝下去了。这空间话你锁一边不行了。为什么？所以说这里要留一个螺丝，这里确定他， ok， 这不就行了。 一样的啊，我们都一样，该移怎么移就怎么移他。 好， 这边的话你要不移也行啊，因为这边的话不随刀口，你不随刀口，你只需要移一下刀口啊，保证刀口边的强度就行了，因为我们这种 这种属于刀口边，因为这种刀口边的话可能会要动到，会改到，所以说要留多一点啊，如果说你不是刀口边啊，你想边留少点没关系，不影响啊，那个不影响来了啊，我这个只说，哎，我这个刚好是刀口边，我所以说我要稍微处理一下他 对不对？好，这边的话还要锁一个螺丝啊。好，我们这边一样再干个螺丝下去。 ok， 好， 这边的话，哎，这边的话有核销，位置的话应该是够锁了啊。有位置锁核销了。我看一下这个的话，锁两边挨的太近的话， 这个的话前面是准备锁夹板里面的。这个也一样吧，还是用用和削来吧，空间的话我看一下能不能挤一下，不行的话把这边螺丝全部换小也不用换小也够了。只说稍微两边挨的太近了而已啊， 进也不会多进到哪里去啊，直接把移一下他就行。好， ok， 在 这个我们只需要搞一边啊。 好，我们先把这边移下来，好确定他这边把这个核销 好。 ok， 这个做一边，因为这两边话应该差不多啊，这三个应该差不多，直接把这里全部干掉啊，我们要啊，快速的把它搞掉啊， ok， 好， 因为我们刚好前面的话把空投全部都搞没了，刚好卡出去了，我删掉它，好，快速复制一下， 好，所以呢，这样搞过来还是不行了啊，这个会有装反的一个风险来了，对不对？ 好，装了风险的话我们要稍微把这里要错一下。好，稍微把核销，或者说你用核销啊，用螺丝把它错一下位置，好，这边错石膏米下来，对不对？ 好，我这边就错核螺丝啊，两边要错开啊，对不对？这样的话就不会有装风，装了一个装反了一个风险，好，哎，这边的话我看一下，这边的话我错，这边的核销。 好，再错这边再错掉和弦，对不对？这样来错开，这样的话才不用弓箭。装反一个风险，好，这边的话一样啊， 嗯，我们这边话一样，把这边和弦数到这个位置来。好，确定。 好，这边数个螺和削啊，数到这个位置来啊，确定它好， ok， 然后把我们这边的话也是一样啊， 好，我们接着把这边移过来一点。好，这个不用移动原先的好， ok， 这边再数一个螺丝啊，这个再数一个螺丝，这样看一下，哎，把螺丝复制啊，没关系啊，这边再移过来一个 啊，这原先的对不对？这样话也 ok， 好， 这边的话一样把这边螺丝戳掉，这个一个就行了，这里数一个，中间有线好，能数两个我们就数啊，数不了我们就数一个，就一个也 ok， 来了，好，这边的话也是一样。 好，把这边螺丝往这边数吧，好，我们数成这样子，数三个。 好，把这边移移，稍微处理下来，往里面走一点。 ok， 好， 好，我们现在准备差几个来了啊，这边的话看一下这边数四个的话也可以数四数四个也行啊，这边数四个的话一样，我们还是一样的操作啊。 ok， 好， 往这边加走个十毫米，再走五毫米，确定好，整体往里面缩。 好，这里面的话一样过来。好，输多了推掉没关系，推掉他重新再搞一下他。 好， ok， 应用， 嗯，这样差不多啊，好，这边话要移进来点，这边话有点风险。好，一个十二米过来， 这边的话只能锁一个螺丝，这样锁一下。 ok 啊，这里过来十个毫米，往下走一点，再往这边过来一点，过来一点。 好，这边话也是一样啊。 ok， 好，这边把这个螺丝移过来，数成这样子，其实这里的话其实可以啊，就这样吧，数三个螺丝吧，这边干掉他， 这边的话都要移一下，因为离刀口太近了，你不要说你，尤其是画正模去啊，不要离刀口太近了啊，能放远一点啊，放到这里保证有个二十一。十十几个毫米也行啊，不一定要做到二十一去啊，只要保证有个 他有个位置啊，可以把，后续改模的时候不影响我们的弓箭就行了。 ok， 嗯，先把这边啊，这边，这边有数三个螺丝了啊，不数四个了啊，这样子一个三个就 ok 了。好，这边的话两边删掉它 啊，这个全部干掉，我们全部重新做一边，然后快速复制了。 ok， 取消多余的。好， 好，这边的话稍微往这边过一下。好，往上走个二十。 ok， 这边的话也是一样啊，这边的话我们就过十五啊，不要过太多了啊，往下走个十五， ok， 好， 现在的话我们直接快速复制了，因为两边的话应该这边超过，看了一下这几把重头，应该是超不了多少。来了 啊，差一点的话没关系，来啊，差一点，等下只需要啊，虽然我们这样移过来，但是呢，你要螺丝啊和销，该做好防反，我们要做好防反，不要搞搞反来了啊，因为搞反化妆的话很容易切爆来的，对不对？ ok， 嗯，那我们这边的话啊，把这边螺丝啊稍微错开掉四毫米。 好，这边的话，哎，那我们这边就错核销啊，错不一样的方式啊。好，那我们这边的弓箭的话，我看一下错哪边好一点，这边错五个毫米 和小往这边走十毫米，再往上戳掉五毫米，这样戳开，这样的话也不会装反来了，对不对啊？ ok， 这样的话我们是全部搞好了，好，快去掉做 b 位了， ok， 我 们快速把 b 位戳出来了啊， ok， 别选错了 好， 好啊，一样的，我们都去把球擦掉。 好，把球擦出来啊， 好，再去掉我们的一个参数。好，把图章保存一下啊，保存一下啊，不要等下又搞搞没了对不对？好，我们把图章保存一下。 好， ok， 然后老师看了一下时间好像是不够，继续我们讲解这里面的内容来的。好，这里面的内容的话啊，老师留到下节课，接着带着各位同学把我们这个从头啊那些全部给搞好。好，再剩下的一点时间的话，再给各位同学介绍一下我们的一个课程大纲。 好，我们的话也是做的比较久，也是有比较有实力来的，各位同学也会经常会刷到我们来的，因为我们全国各地的话都有个学员来的 好。然后呢，我们的一个课程大纲啊，一共分为四个模块，哪四个模块呢？一个是我们的 cad 的 中央五 g 模具设计，还有个呢就是我们的 u c 的 钢板膜，还有一个铸件 c e 的 工艺排版分析，每个模块有我们对应的班级，看到没有，好像我们 cad 的 五 g 模具设计班的一个学习流程有三个阶段， 第一，知道 cad， cad cad 的 一个基础对不对？因为我们刚开始学习嘛，我肯定要知道我这 cad 的 软件外挂秘密，那些怎么去用它，怎么去操作它，对不对？好，那么学习完之后呢，进入我们的第二阶段， cad 的 五金模具啊，工程膜， 哎，好比说，哎，我这个复合膜怎么去画它，哎，啊，我的创口膜啊，折弯啊，微视屏啊，调屏啊，某接啊，对不对？这些的话，一样在我们的一个系统里面都会教沟通学来了。好，这是我们的一个第二阶段 cd 的 五金连续膜对不对？ 首先我拿这个 cad 的 五 g 连续模对不对？我要第一步干嘛？第一步做我们的一个板厚，那些好，板厚做完那连续的宽模做的厚度啊，也要做出来好， b 模高啊，啊， b 模高，怎么这些在我们外观里面先设置好对不对？好，怎么去设置这些的话，一样在我们的一个系统帮里面都会教，各位同学来的 好，这是我们的第三阶段 cad 的 五金模具产品展开，首先我拿这个产品对不对啊，要看一下，要看一下公差图啊，哎，我们三阶产品要分析一下啊，松掉方向啊，要确定一下对不对？好，确定完之后，哎，要确定一下，我们排一下我们的种类呀， 工艺的种类啊，连续膜呢？还是工程膜？还是我们的一个机械手，对不对？好，那我们评估，哎，确定完之后，我还不说我要排成连续膜，那我们就按连续膜来，对不对？好，那我按连续膜来，那我来遍评估一下我的成型方式，要做几步成型好 啊，成型喷完之后，哎，那我这个带料方式要怎么去带料他，对不对？好，哎，我材料用量是多少？这些的话，一样在我们的一个系统班里面都会教各同学怎么计算，怎么计算我们这些数值来的好，接下来是我们这个 u g 的 钢板膜啊，钢板膜的一个学习流程有三个阶段， 第一阶段， u g 的 基础对不对？因为我们刚开始学习嘛，我肯定知道我 u g 的 软件啊，秘密，那些外观那些怎么去用它，哎，做面啊，哎，我做面啊，对不对？ 怎么去做面，还怎么去分模，怎么用外挂去展开它，对不对？这些的话，一样在我们的一个基础班里面都会教各同学来的。好，这也是我们的一个第二阶段，有机的单工程对不对？好，首先我拿到这个 啊，单工程，不对，我，首先我要画他复合膜啊，画到充孔折弯啊，拉严啊，成型啊，对不对？怎么去画，怎么去操作，这些的话在我们的一个系统班里面都会教各同学来的 好，接下来是我们的一个第三阶段啊，钢板的连续膜对不对？好，首先我们先钢板连续膜，先看一下客户的标准，好，客户的标准，看完之后，哎，就开始画我们的一个框架，好，框架做完开始画我们里面的葱头啊啊，成型啊啊， 刀口啊，对不对，还有我们涂料板啊，还有其他，哎，有吊冲的话或说有侧冲的话，我们先要画它呀，对不对？怎么去画它，怎么去操作它，这些的话一样在我们的一个系统班里面都会教各位同学来的。好，这是我们的一个助建，助建来学习流程的话有三个阶段，第一阶段， u g 的 基础 对不对？因为我们刚开始学习嘛，我肯定在我 u g 的 软件啊秘密那些怎么去用它，对不对？包括桌面啊啊，展开哈呀，对不对？好， 这接下来是我们的一个第二阶段，筑建了单工程对不对？哎，好比说我筑建了拉岩啊啊， 对不对啊，筑建了开料膜啊，筑建了切边啊，筑建了拉岩啊，对不对？怎么去画，怎么去做这些的话一样在我们的一个系统里面都会教各同学来的。好，接下来是我们的一个第三阶段，筑建了连续模，对不对？ 好，我们说我做建的连续模，先看一下客户的标准，客户的标准，看完之后，哎，再做我们里面的啊框架，把框架做好，做好之后开始画我们里面的内容，画里面的虫头，画里面的成型啊，画完里面的刀口啊 啊，画完里面的切边啊，对不对？哎，前端啊，哎，有吊虫的话我们做一下吊虫啊，包括我们做建的主筋附筋啊，那些怎么去做主筋附筋做多少呢啊，这些的话 都有要求来的啊，这些的话在都在我们的一个系统里面都会教沟通学员的。好，接下来是我们的一个 c a e 的 工艺排行榜分析，一个学习楼层有三个阶段，一级呢， c a e 的 基础好， 因为我们刚开始学习嘛，我肯定要知道我这 c e 的 软件外挂秘密，那些怎么去用它，怎么去操作它，对不对？包括我的回弹啊，回弹用我们的 c a e 里面做回弹怎么去做呢？还包括 我这个 c 里面一分析，哎，开裂了或者起皱了，我们的方式要怎么去解决呢？这些的话，一样在我们的一个系统当中都会教各同学怎么去解决这些问题来的。好，这是我们的一个第二阶段啊， u g 一个连续工艺对不对？首先我们拿到这个产品啊，我们已经确定要排成连续模了，那我们就按连续模来啊，先看一下扣的标准好，然后呢，空插产品，空插图啊啊，我们这个松掉方向要确定下来， 好，哎，确定完之后，哎，那我的成型方式要分几步成型，首先我们要去评估啊，根据我们的一个经验来，好，哎，包括带料方式哎，中间带料呢？还是双边带料呢？还是斜着带呢，对不对？哎，这材料用量是多少呢？怎么计算我们一个用量呢啊？包括，哎，我这条料带的一个总例是多少呢？这样的话 怎么去计算呢？这些的话一样在我们的一个系统里面都会教各同学来的。好，这是我们一个第三阶段啊， u g 的 单工程的对不对？好，我们一样先看一下客户的标准，看完标准之后，我们看一下我们是要排成工程不，还是要排成我们的一个机械手，对不对？ 好，好，那如果说我们排成工程膜，那我们就按工程膜第一步看嘛，第一步肯定是拉圆，拉完圆啊，成型成完型再精切，精切，看要分几步精切，对不对啊？好，精切分完之后，哎，那我要侧切，那我是不是要做一步侧切，对不对？ 好，这个要根据你的一个料袋里面的一个实情况去排来的。哎，如果说我要做成接手，那我们要考虑一下我们接手的一个行程，对不对？ 好，哎，包括我这个做拉盐，那我拉盐精要怎么做呢？拉盐精的话，这些的话一样在我们的一个系统班里面都会教各位同学怎么做来的， 怎么去操作来的。好， ok， 好， ok， 好， 各位同学如果说想了解一下我们系统班里面的课程，可以关注一下老师啊，刚好的话，我们这个月的新班也是刚开没多久啊，优惠幅度的话也是比较大来的啊，各位同学想了解一下可以关注一下老师啊。啊， ok， 可以私聊一下老师。好，那各位同学啊，对，今天晚上上课里面的内容啊，还有没有什么问题呢？要是没有什么问题的话，那我们今天晚上的课大概就上到这里来了。
