ug装配飞机爆炸图教程

好，大家好，我是三六教育的追梦老师。好，今天我们来看一下这样一个装配图啊，如何去做这种爆炸的效果。首先我们到装配里面做这个爆炸图，这里呢有一个自动爆炸组装 好，我们去框选这些图，然后呢确定这里的输入爆炸距离啊，就是每一个零件的间歇，那么确定好，这样他就把这个图给分开了啊，如果说你这个距离不好啊，太远了，那么你可以编辑爆炸， 选择你要移动的主见。好，确定好，选下面这个移动主见哈， 移动选择他选对象 后，移动往下走，是吧？就可以了，然后再选择对讲再移动。 好，这样就可以把它移走，这就是我们这个图的一个啊应用。

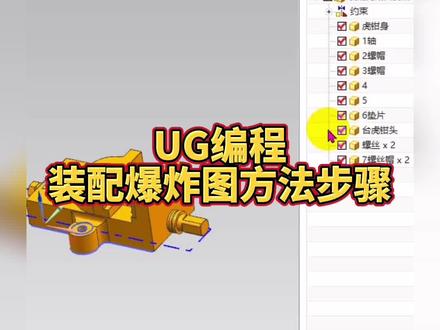

这样一个高大上的装配爆炸工程图，用 ug 软件如何制作？今天五四小玉手把手教会你制作过程，快来学一招，让老板知道你是专业的。 像我这里有个虎钳的装配文件，那么要做他的总零件爆炸工程图的话，我们可以先新建一个工程图文件， 在这个工程图中，如果现在我们直接投影视图，你会发现投影的是个装配体，所以我们在投影之前需要对他做一个爆炸， 那这里我们先回到建模当中，要个零件炸开的话，点击装配里面这个爆炸图选项，然后新建一个爆炸图，名称是 explus。 一接下来是大家最喜欢的自动爆炸， 如果使用自动爆炸的话，就需要在这里设置一个零件打伞距离，那这里可以看到零件打伞的很， 那这样的自动爆炸是不合格的，所以需要我们手动调整。那么我们可以点击这个编辑爆炸图，然后再选定一个零件，将它沿着这个手柄进行拖动，当拖动完成了一个，我们再来拖动另外的零件，就这样我们可以手动将零件一个一个炸开。 如果有几个零件是一组的，那我们在选择对象的时候可以多选几个零件，这样的话我们移动手柄，他就会跟着一起移动了，因此我们可以在这个基础上再做二次移动，这就是一些爆炸的小技巧，可以提升大家做爆炸图的速度。 在做爆炸图的时候，尽量将每个零件都打散，位置也尽量在水平以及竖直的方向上进行移动，这样做出来就比较美观。这个过程属于一个慢工 出细火，现在就给大家快进一下，那我这里就随便做了一些位置调整。 另外还有一点就是像模型一些走口零件比较多，为了方便我们后期进行装配观察，那我们可以给这两个零件中间做一个追踪线， 这样我们就知道这个螺栓装在哪个孔里面了，这也是一些爆炸小技巧，大家平时可以注意一下。那像这样我们做完爆炸图之后， 那如何做到工程图当中呢？这里我们再回到刚才那个制图环境中，这里我们点击基本视图，选择这个爆炸文件，然后生成正三左侧图，将它设定好比例摆放进去就好了，这样我们的爆炸工程图就出来了。另外就是在这个明细表这 里，我们每个零件他是有序号的，那这个爆炸图中还没有序号，这里我们可以右键图框给他自动添加序号，另外这个序号的位置我们也能进行随意摆放，那尽可能将他这个序号做的直观清晰一点，这样后期观察就不会出错了。 那现在爆炸图做成这样，我们就能导出这个爆炸工程图了，如果要让他看起来像三维模型， 我们把这个着色改成完全着色，这样子就像那种三维零件爆炸图了。最后如果你还想学习更多优级工程图内容，那一定要来五四教育学习学习，点赞、收藏、关注！

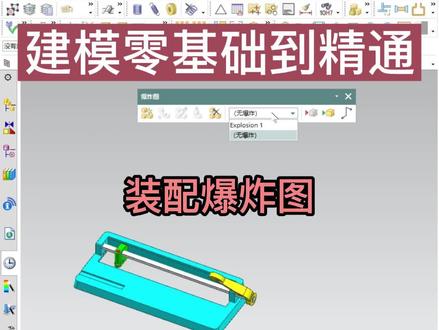

今天给大家分享一下这种装配演示爆炸图的做法，我们找到下方爆炸图选项，点开之后首先新建爆炸图，这边命名，我们不用管他，直接用默认的点确定好。确定完之后，我们在这边选择编辑爆炸图，选择对象 来，我们按照顺序一个一个给力移动对象，往这边我们拖动他就可以了。好，然后点确定，再按照这个方法呢，我们把每个部件给他定义运动 好，把所有的爆炸组件做完之后呢，我们在这边就可以去切换爆炸图了， 我们如果需要多个半张图，可以继续在这边进行新建操作。

经常有甲方要求做这种产品装配和爆炸的动画，学习界的你会这种操作吗？今天咱们就来教你做这种产品装配动画是怎么做出来的，看好了。 首先打开我们要做的模型，点击装配，如果没有这个装配的话，可以在应用模块里找到，点击即可。点击这个序列命令，打开装配序列的命令界面，点击新建。如果你的模型中有约束的话，需要在侧边框这里找到序列，然后点击下方的详细信息， 双击把这里的装配约束给关掉。点击这里的插入运动，做成爆炸展开效果的话，只需要用到前两个操作，一个是选择对象，选择我们要进行移动的零件，一个是移动对象，选完零件后，点击这里或者鼠标中间按一下，首选零件上就会出现一个 可移动的坐标，用它来控制零件的移动，接下来就是不断的移动了， 移动完成也就搞定了。点击这里的向后播放就能重现组装的过程，向前播放就是你拆解的过程， 如果觉得某个步骤比较墨迹的话，可以在侧边栏这里找到对应的运动，然后修改它的持续时间就可以了。 都学会了吗？学的赶紧自己弄试试，不然的话学完就忘了。点击这里预约学习更多优技使用技巧，学习上有什么问题来找我啊！

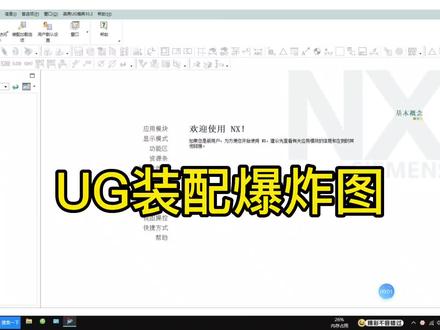

act 装配爆炸图先打开一个装配文件图， 新建到图纸到 a 四图纸确定 取消启动建模先把参照的片体隐藏格式图层设置，把第三层关闭。 装配爆炸图，新建爆炸图，确定装配爆炸图编辑爆炸图， 选择对象，点盖子移动对象，直接拖动 c 轴装配爆炸图追踪线 详细看图操作， 启动制图取消 点基本视图 s m e d w g e p r t 模型视图正三轴测图图形比较大，稍等一下 部件导航器点图纸，右键把单色的勾取消，这样就完成了。

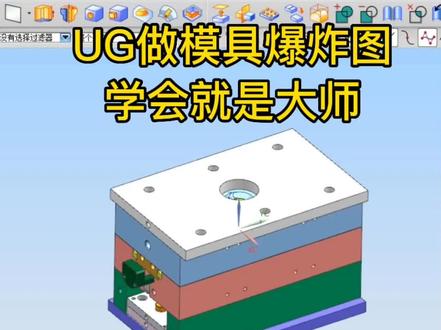

模具爆炸图如何制作？选择装配，找到序列，新建序列， 插入运动，选择第一个零件，点鼠标的中间会出来一个坐标，选择移动或者水平都可以，然后继续这样的一个操作，选择坐标移动，点确定可以点一下播放， 然后点向前播放，这就是一个爆炸图。关注我，每天学习一个 ug 实战技巧。
