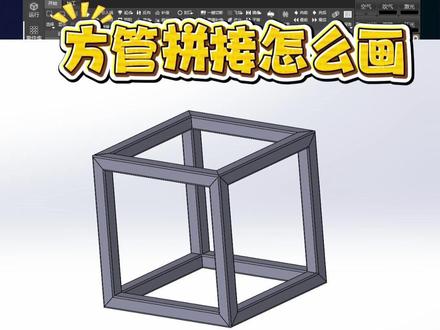

这期我们来看方管两边是这种形状的图怎么画，学会之后，大家可以通过调整角度来画出这种三拼或这种立方体的图形， 点击绘制管材，在主管选择方管，按照你实际的管材长度跟厚度去填入参数，然后添加第一个切断，让 x 轴旋转四十五度，这个位置还不够，需要再往后一些，点击预览，用这个边长二十五除以二等于十二点五，在 y 轴位置这里填入十二点五， 再添加第二个切断。我们要在这边再切一刀，也是输入十二点五，然后绕 z 轴旋转四十五度，第一个口就划出来了， 然后在管尾这边再添加第三个切断， y 位置就是一百，减去十二点五就等于八十七点五，因为这里默认是勾选上左切断面的，去掉勾选才能切到管尾这边来。这个切断就要绕 x 轴旋转负四十五度， 然后要在这里再切一刀，添加第四个切断外位置，还是一样填入八十七点五，取消勾选左切断面，点击预览一下，再绕 z 轴旋转负四十五度。那如果填入四十五度是什么情况呢？ 四十五度就变成这样哈，所以角度就决定了这个开口的方向，绕这个旋转轴旋转就是正一百八十到负的一百八十，这夹角旋转就是在这个范围内去填就好了。 那么画完之后，我们就把这些引入线过切，焊缝补偿，根据你实际需求去设置，然后点击确定，点击生成零件，这样的一个零件就画出来了，然后如果要画这种三拼或这种拼接立方体，在零件库这里点击添加，选择复制图形， 然后按照刚刚的操作去设置开口的方向，画好，点击生成零件，这可添加多个零件，然后需要切几根在排样数这里填， 最后点击排样，设置好后点击确定就排样好了。

今天我们来说一说厨房里哪些能装，哪些不能装。第一，厨房台面不要做挡水条，后面不要做后挡水，前面也无需做前挡水。 厨房的洗菜盆一定要做台下盆或者台中盆，不要做台上盆，以后打扫卫生呢，一擦就进去。柜门呢，要做免拉手设计，不要做有拉手的，容易藏污纳垢，要么做 u 型槽设计，要么就做这种四十五度柜门斜切的一个设计。吊柜呢就做下挂一公分的免拉手设计。 厨房的台面和墙面结合的地方打胶呢，我们一定不要用玻璃胶或者说是美缝剂，美缝剂呢它容易断裂，我们台面有震动的情况下，它会干裂断开。厨房的洞线呢，一定要遵循一个黄金洞线，首先从冰箱拿取，然后洗菜， 切菜、炒菜、盛菜，然后端到餐厅的一金二银区呢，主要指的是这三个，第一个 黄金区是指的我们的切菜区，这个区域呢要要在八十到一米二的空间才好放我们的菜板。然后第二个呢是备菜区， 在这个地方备菜区大概空间我们现在这个空间比较大，可以放到六十公分即可，如果你的厨房比较小的话，那还有一个盛菜区，也需要有一个四十到六十公分的一个空间。 厨房台面一定要选择石英石，不要选岩板或者是不锈钢，石英石的台面硬度和它的防渗度是足够满足家庭使用。厨房的橱柜呢，建议多做抽屉，我们可以进行详细的分类收纳， 可以把我们的勺子、筷子等厨房的各种小物件进行很好的一个整理收纳。

在库加勒中如何做这样的四十五度斜切柜子？好，我们来说一下他的顶板的制作啊，他的顶板因为带了一个斜切，我们来看一下基础板件，基础板件的话，我在这里面是用了两块板件，一个是巨型的板件，一个是带边形的造型， 这个造型的话我其实就拿 cad 来做的， cad 你确定好你的板子的厚度，然后做一个斜切，那么这个根据你的 cad 尺寸来走， 然后 cad 的话，你这个地方导入到 cad， 通过扫略或者放样来给他走一个圈，那么你整体的尺寸是要控制住的啊，你整体的尺寸肯定是从最左边到最右边的一个整体尺寸， 五百的尺寸，那就是五百的尺寸，然后减去你左边那个边形，右边的边形那么就是中间那个矩形的尺寸了，那么这样的话，你的顶板其实就是 由这两块板件来组成的，组成完以后，那么你就能够通过他的一个尺寸进行修改他的尺寸，不管是变大变小。这里面你需要注意一下啊，因为我做的时候我考虑到的是效果，所以说我在后面那块 背板这一个地方，我直接做成了一个斜切啊。做成一个斜切就是如果你们的背板的工艺是正常的后背板幺八的后背板的话，就不做这种斜切的工艺的话，那么你这个后面其实是没有必要要加这个斜边啊。你走路径的时候其实只用走左边、右边、前面这三个边就行了，后面这条边是不需要走了， 这就是一个顶板，顶板其实就是这两块板件组成以后，你给他保存一下，这样的话顶板就制作完成了。
