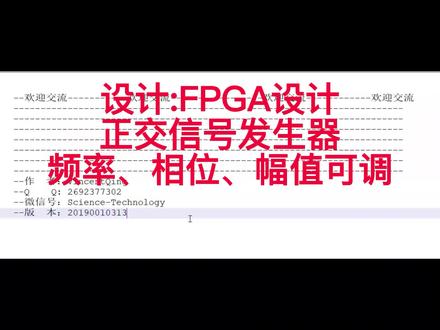

万事开头囊，迈出了一步，后面的脚印才会更清晰。本设计 fpga 采用置顶向下的设计方法，展示了完整的设计功能和实现细节， 下面直接讲解干货。对顶层有问题或者功能有疑问或者设计细节有疑问的朋友可以留言一起讨论，大家共同进步。这里也有我们的联系方式，可以进行自然定制设计，欢迎大家交流讨论， 共同完成设计是讲解，打开 cats， 然后把这个点 qpf 文件直接放进来就可以了，这里就能打开整个工程了，这里能看到所有的代码啊，这个是顶层， 你在模块这里能看到，这个是系统之中，然后这个是系统复位，低电瓶的话他就不工作了，高电瓶那就正常工作。然后这个是设置频率的，这个设置幅度，这个设置向位的，然后这是正旋信号，这个是无线信号，那么正焦信号应该就是相差九十多两个信号，所以他们叫正焦。 正标是个死量的概念，但是在这里是个二维，二维只能通过限量来代替他的第三维的一个变量。然后来看一下这个第一个模块，第一个模块是设置啊，通过这三个按键可以来设置 下位频率，还有他的福值。然后这个第二个模块是分屏模块，分屏模块就可以在系统时钟分屏得到我们想要的频率。第三个模块， 哦，这个模块没用到，用的是这个分屏。这里这里是通过按键设置之后的纸给进来，给到这里这里，然后就可以把我们想要的频率输出来，输出来就可以控制步进。通过步进来控制两个表啊，一个是正悬波的表，一个是鱼悬波的表， 那就能通过茶标法就能得到这个波形。来，我们先来看一下分屏啊，这个分屏模块比较简单， 看的时候我们先综合一下点这里，然后这个是分屏分屏模块在这里，这里是我们设置的频率，然后频率进来之后他就会按 步进香味这里，每一步是五赫兹啊，五赫兹，五赫兹。看一下，然后通过这个寄寄出器他再加加加，加到最大值的话他就回 到零号，这里是我们控制的需要复制的频率啊，通过这个频率一共有三项加率，加的话每一次加的是五赫兹五赫兹的，然后最后通过这里一比较，就能得到我们想要的频率。出差 来第二个魔块有了这个频率之后就可以来控制这个附近了，通过 这里是初始香味，因为香味要可调的话，就通过这个香味来改变，就是设置的香味，设置的香味进来之后会打一个节拍放在这里面， 然后如果两个香味前后两个香味是一样的话，就说明香味没有改变，就按步进一就给进来一个，始终就加一个，给进来始终就加一个，那如果前后两个香味不一样的话，就说明初始香味改变了，初始香味改变了， 就要在这个心梗一样的这个香味，再加上原始的这个香味啊，就可以得到我们新的香味， 然后通过这里啊这里就可以把香味输出去，输出来就可以来到这两个表里面，一个是正旋波，一个是鱼旋波，然后通过这里面查这个地址，这里面就是他的波型数据， 就可以得到正旋波还有预旋波，那从这里就输出来，输出来之后我们来看一下控制， 控制他的幅度和幅度怎么改变呢？这里面就可以把两个波给接进来哈，这里我们看可以看一下他的顶层电路图，通过顶层电路图就可以很好的理解他的整个系统。那个连线就这里，这里刚刚说了，这里把两个 播的， 这里啊， 这里可以把两个波的那个波表里面蔬菜的数据就放在这里面哈，通过这个连线一点就可以看到红线，红线就可以看到他是怎么连线的，那这里我们可以把反针跑一下，反针在这里这里跑的是 modesem 的反针， 按这里继续讲这个模块，然后把这两个输进来之后，就可以看到这里面我们可以改变他的频率吗？通过这个 这个参数，这个参数是通过这个按键，按一下按键就相当于左移嘛，左移右移一位，右移两位，右移三位，右移四位，保持不变，将其他的放大和缩小 的作用就可以改变附加收了，他是加一加一加加到天，他就回到初始之四，然后这里是控制香味，香味是从四零开始加的哈，就是不仅四零，四零的加，那加到最大值的时候，他 代码就用的连线图啊，加波形啊， 这里比较还没跑起来，先等一下，这里比较难理解的就是这个向位啊，频率控制啊，频率他有个频率步进 通过，假如你要实现一 k 的波形的话，就看你的步进是多少嘛，就去里面拿多少个点，假如你的步进是一的话，那就要一千步，一千步要实现 这里封了，那你的同意就得去一照，一照的话就就相当于可以走一千步嘛，走一千步之后他就是输出来就可以开，这样就可以得到你的剥削。 好，这里波形有了哈，波形有了就是这里暂停。好，然后这里可以缩小一下，这里就能看到波形啊，这里有三个按键哈，这个第一个是调频率的，第二个是调 扶直的，这三个是调向位的，然后我们可以把一些参数给他加进来看一下，然后就是频率扶直，有频率向位直接把它加进来啊，加进来之后 这里是没有波形的啊，没有哦，有数值的话，这里如果没有数值就要复我一下，点这里，然后再让一下，再点这个 stop， 一直到运行过的地方。 好，就这里啊，我们可以加三个时间走进来，到时候方便查看 他的位置。第一个在这里啊，第二个在这里， 第三个在这里啊，然后把这个波形把它变成那个连续的哈， 好，这里他比较慢哈，所以我们要放大来看， 你这里要换，设置成那个无符号的话，这里完了波形就可以穿，那这个是鱼穴。 好，这里波形就可以出来，那波形出来我们就可以看到，然后再调一下他的位置， 然后这里把它先设成无符号了，然后再改成连续的。 好，这里就看到波形了哈。正圈跟鱼圈，正圈跟鱼圈的区别就是正圈在零的时候，鱼圈是在最大的，是吧？ 然后我们看下一个时间轴，下一个时间轴，这里是变福之啊，看到福之是变小的，来再看下一个福之， 把对应的位置找到就行了，那时间走就能看到他们 的变化 啊。代码和反针就是这样看的啊。 感谢收听，有问题可以留言与我们联系讨论， 且代码不易点赞收藏支持一下，有其他想法或者建议也可以留言讨论，大家共同进步。感谢您的支持，谢谢！

二零零三 a 函数信号发声器操作展示将仪表开机 正确连接测试线， 轻按 ot pro 的输出信号。 轻按 square 切换方波， 轻按 ramp 切换三角波。 轻按 pos 切换脉冲波。 轻按 noise 切换噪声波。轻按二不切换任意拨， 再次轻按 otpo 的停止输出信号。

函数信号发声器函数信号发声器能产生某些特定周期性时间函数波形。 下面我们以 btf 二零 a 型函数信号发声器为例介绍其基本功能。首先我们来看函数信号发声器的前面版，前面版包括电源开关、液晶显示屏、单位软件选项、软件 功能键、数字键、方向键、 调节旋钮、 a 路输出触发， b 路输出触发。下面我们举例说明 b t f 二零 a 函数信号发声器在电工电子技术实验中的常用功能。例如，我们要调节 a 路输出信号为频率两千五百赫兹，有效值为五伏， 直流偏移直为负一点六 dpp 的正弦波首先打开信号发生器电源开关，我们可通过试播器观察到该信号。打开试播器，试播器与信号发生器的连接方式 是信号端与信号端相连，按示拨器的 auto 键使拨行处于合适大小。首先要将输出信号改为两千五百赫兹，方法是直接按信号发生器面板上的 数字键修改频率为两点五，再按单位键千赫兹，这样正前波的频率就修改为两千五百赫兹。 安幅度键显示当前幅度格式为峰峰值， ppp 为电压峰峰值单位，可通过数字和单位键直接修改峰峰值。 在这里我们设置这一正前波有效值为五伏，方法如下，先安五伏， 再按有效值单位 b r m s。 在试播器上，我们再按 auto 键将波形变为合适大小。我们可以在 a 路的输出端测量到频率为两千五百赫兹，有效值 为五伏的正弦波。信号试播机测量到此时正弦波的频率为两点四九九九九千赫兹，有效值为四点九六伏。信号参数还可以通过调节旋钮进行设置。 在参数值数字中有一个数字被选中，按方向键可以左移或右移选择数字，此时被选中的是数字。五、我们按顺时针旋转旋钮， 可以使选择数字连续加一，若逆时针旋转旋钮可以使选择数字连续减一，数字改变后即可生效。 不用再安单位键这一正前波。最后一项是直流偏移的设置，要设定直流偏移值负一点六 vpp， 方法如下，安偏移按钮， 输入数值负一点六，再按单位 cdc 即可。除了正弦波，可以按功能键选择输出方波、 脉冲波等波形，其参数的设置与帧弦波类似。在使用信号发生器时要注意，由于信号发生器有一定的内阻， 在频率特性等电路实验中，信号发生期内阻上的电压也将发生改变， 从而引起被测电路输入信号浮直的改变。因此，测量时需用交流毫浮表或示波器监测信号发生器的输出电压， 以维持电路输入信号的幅值不变。

值垂直灵敏度是两伏，一个 diy 占四个峰峰值的电压应该是多少？ 想一想，一个正旋波在屏幕上的峰峰值占四个， 占四个格子，那峰峰值的电压应该是多少？它占了四个格子，一个格子的是两伏，那峰峰值的电压是多少？ v p p。 这里问你的是什么？ v p p 和 v 峰峰值。峰峰值是什么意思啊？是峰最大值到最小值之间的差值还是说最大值呢？哎，我记得上节课刚讲过啊。刚讲过？上节课不是给大家讲过这张图吗？ 对不对？那这张图风分值是二十伏，一个格子是五伏，占了四个格子，是不是四乘五？所以呢，你还记得风分值的定义吗？它占的是多少格子还是四个格子？是不是四乘二等于八伏呀， 对吧？风分值是最大和最小的呀。好，我们来看一下第七题，不要忘了啊，这个知识点很简单，但是不要遗忘这个呢，其实也要注意一下啊，它是占了四个格子，它上下一共占了四个格子。 拧骨的处理的主要的目的啊，防止松散。 有的同学会说，我为了方便后续的肚脐对不对？也对，但是最主要是防止它松散，因为拧骨你不一定是要肚脐。你有可能说我用于电器的安装，我用螺丝刀按在某安装在某个电器柜上啊，所以我们来看下第八题， 主焊层的 p c d 的 主要功能是什么？主焊层在 p c b 上的主要的功能啊。这节这个知识点在上节课我给大家讲过啊，比如第二个，防止焊锡的时候溢出到不要的地方，当然说有主焊层的功能，是不是绿色的，对不对？ 就是绿，主焊层就是绿色的那一层啊，对吧？啊，溢到不需要的地方，是不是把两个元气键 进行隔开了，是不是的啊？是的吗？那它能固定元气键的位置吗？不是，那是焊盘，焊盘把元气键给固定了。 信号传输路径呢？这是硬质导线。呃，提供机械支撑呢。哎呀，这你的机械支撑啊，有大家就会讲我电路板能提供机械的支支撑的是什么？孔洞？孔洞方面支撑 啊，我把圆心线插在孔洞里面，焊接好方便其支撑。还是说我焊接好的焊点提供机械支撑？所以 d 选项呢？它定义啊，就有一点模糊了，能提供支撑的要么就是你这个孔洞支撑，要么你这个焊好的一个焊点 支撑，对不对？这道题选 b 啊。

大家好，下面给大家演示一下低频的函数信号发声器。 首先看一下电路板，这个打的是一个定位器，用来调节液晶显示屏的一个清晰度，然后这是 lcd 幺零二液晶显示屏的一个接口，那就是这个液晶显示屏，然后这个是无压大面积 p 零口的三大排除， 然后这个是无压大面积，这个是大面积的一个下海口，我们诚信的通过这下来口下的都这个大面积里面。然后这无压大面积的一个副按键， 然后上面四个指示灯的啊，是分别对应着我们输出波形的一个指示，我们总共有四种波形可以输出，正正前波、方波，呃，三角波，还有计时波。然后这边是一个 dac 零八三号这个 da 转换芯片，将我们单面机的数字 亮的啊，转换声音，我里面输出，然后经过放大系统啊，已经放大后输出最终的一个波形，那这个定位系统还可以调节我们波形的一个幅度，然后旁边这四个功能按键的话，可以用来设置我们波形输出的一个频率，然后这个是电源接口下面和电音开关，首先接上我们这个液晶显示屏， 接入我们这个电源文采用的五幅 usb 线供电，然后开关打开看一下，现在上面显示的信息短啊。第一个是显示当前的一个波形输出的一个波形，这个是波形的一个 图形，然后是输出这个波形的一个频率，是十赫兹的一个频率，然后这个是一个步进值，步进值就是我们每调我们是用来调节这个频率的时候用到的，比如说现在步进值是二 啊，我们第一看见的话是加频率，频率加没按一下的话他是加二，第二个是频率减，还没按下减二。第三个的话是调节这个步行词啊，这个是为了我们比较快速的一个设置，设置这个频率， 我们现在不禁止是十的话，那我们按一次的话他就加十，那不禁止可以调节是一二五十啊。第三个是调节这个不禁止的， 然后第四个答案是切换波形，通过这个第四个按键打个给你切换波形，现在第二个第二种波形是一个方波，然后第三个是一个三角波绿色指示灯，然后蓝色这个指示灯的话还是一个计时波。 我们现在找一个试播器，弄一个小的一个试播器啊，先测量这个我们输出的波形，首先接上这个试播器之后的话看一下打开这个， 然后这两个是一个波形的输出输出口下面这个的话是精地，所以说我们要将这个波形检测的探头的这个地的话跟这个连接起来，然后上面的探针的话 接到这个过型的输出这个位置，然后我们先调节一下， 调节这个采样频率，然后调，然后这个波形上部分被截止的话，我们通过调节这个定位器的话调节这个幅度， 现在出出的是一个，现在出出的是一个三角波，现在是一个正形波，正形波导航，看一下 频率的话是五十二支，测量出来的最容五十二支，我们现在增加一下频率，加到六十二支，看这样显示的频率的啊，测量结果也是六十二支，现在输出也是正确的， 调到一百赫兹，测量结果一百赫兹，然后可以通过第四个按键的啊切换这个波形，现在是一个方波一百赫兹，然后这个是一个三角波， 然后这是计时播，我们这个频率最大的啊，可以设置到三百，最大是三百的一个频率，最大是三百， 他显示的时候可以将这个时间啊可以先调节。嗯，试播器的时候试播器一定要调节一下， 我们改变这个频率的话，他测量出来的结果跟我们输出的结果端基本上是没没有什么误差，主要就给大家演示到这里，谢谢大家。

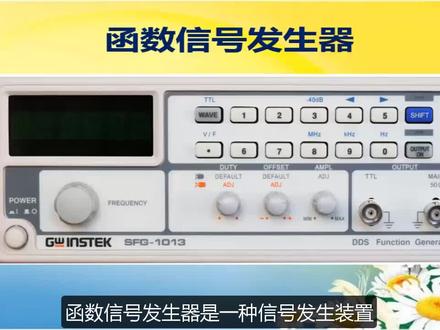

大家好，今天呢我们主要介绍一下函数信号发生器，那它是一种信号发生的装置，能够产生正弦波呀，方波，三角波，脉冲波等任意波形的一个设备， 但以市面上比较常用的 sum 五六四六型为例。呃，我们来看一下，他是严格按照相关的一个计量鉴定规程研发生产的， 具有扫屏和频率测量的一个功能。他的频率测量范围呢是十纳赫兹到呃，六十兆赫兹，然后采样率呢也是高达二百二十六兆下每秒的一个采样率。那接下来呢，我们来看一下他的一个实物图， 大家现在可以看一下，我手上拿到的是一个函数信号发生器的，那这款设备呢，它是外形尺寸是二 二百乘以幺七五乘以七十毫米，哎，整个外观呢是非常呃小巧，方便外出携带，用户在户外使用，呃，也特别的方便。然后他的一个供电呢是五伏，他的供电呢是五伏供电，然 然后输出接口呢是一个 usb 串形接口。同时呢前面，前面的话我们是配有一个，嗯，二点四寸的一个高分辨率的一个液晶显示屏。
