我们今天来讲一下如何画一个这样子的带斜角的书桌。上半部分是比较常见的,重点是下半部分 右边这个斜角我们可以用系统的斜切去做,他这个柜子的结构是抽屉,左边是内嵌,右边是外盖,想要实现这样的形状,我们可以反键复原,替换切角板件去做,下面这里加斜切。提胶板可以用四点添加模块去做, 我们现在就来具体绘制一下。建一个空白框架, 像中间的一些白 板子可以用自定义摆件去做。 下面留一个七角板的空间,先斜切,把右边这个斜角做出来,选中板子切角,斜切 我们这个柜子的形状,用最后边这个右前斜切去做。需要注意的是,切角的时候我们切的是整个空间框架,拆分空间是不起效的, 切高就是整个的空白框架的高度,切宽切深,根据自己的需求设置参数。反后切角部分的反后,我们这个就不要外围半线了,切角处打孔,根据你自己的需求打孔,拨打孔都可以确定,我们 这个切角就做好了,可以看到这边都是齐的。下面这里我们加 t 雕板,用四点添加模块的方式去做,右键选择,四点添加模块可以放大。选点,选的时候需要注意按照顺时针的方向去选, 第一个点,第二个点, 第三个点,第四个点。选好之后,板件常用板条前踢脚板,点击确定我们这个踢脚板 就加上, 然后我们把我们这个侧板 前延伸十八顶板,如果我们想要延伸的话,因为这个是已经进行了柜体切角,我们需要先板线复原,然后再延伸他,然后替换切角板线,这样子才可以选中板子,右键 切角操作,板件复原就变回了矩形,然后前延伸。十八,选中板子板件切角板件单斜切,这里填好我们这个切角板件的参数, 预览一下,没有问题点确定, 我们这个就替换好了。 选中这个空间加抽屉, 抽屉的这些参数根据自己的需求设置,我们加外盖的抽屉吸速,非吸速已经拆分好的空间,我们把高度自动和深度自动勾上,这样子我们抽屉会自动铺满,这个空间不需要我们单独去调整, 因为横着两个抽屉,所以说我们要把横向抽屉勾上,抽屉个数写二, 这个抽屉就加上了,现在我们就实现了,左边是内嵌的,右边是外盖的,然后画上面的部分,选中顶板加空白框架, 选中上面的空间,添加。三,开门, 这些参数根据自己的需求设置,如果需要中色版,把中色版勾上,想让中色版分割空间,就把分割空间勾上,然后我们打开拉手页面, 把这个拉手的位置调整一下,调整到右下角,把位置的值根据需求设置一下, 这样这个门就加上 均分中立版。 我们还可以根据自己的需求替换材质,选中板子,点击材质,找到要替换的材质,单击设置柜体材质,整个柜子的材质就变了, 可以给门把这些单独去替换材质, 这样这个柜子就画好了。

海信软件教你轻松画楼梯斜切柜!第一步,选中合适的模块,修改尺寸后添加,接着开启自动标注透视功能,方便画图。 接着使用自定义背板,添加五块驼背板, 然后使用自定义横版,添加合适位置和数量的横版。 再接着选定合适的空间,添加门板, 调整盖直, 再添加套筛的格子, 选中版件进行颜色替换, 这里可以上传自己常用的套闪颜色。 最后使用切角斜切功能,切成一个左斜切的柜子。现在你看是不是和原图一样了呢?关注海信软件,更多精彩内容等着!

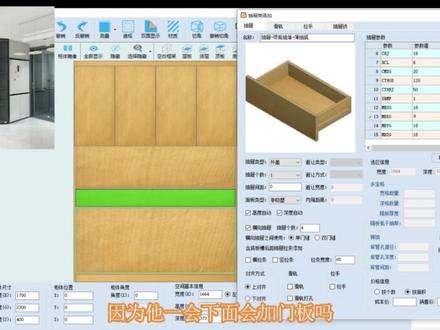

今天本节课我们主要学习一下这个冰箱斜角柜他的一个画法,我们可以把这个柜子分成三部分,左边这个柜子,然后中间 斜切的这个柜子,然后右边下面放冰箱的这个柜子,一共是三部分。首先我们来新建空白框架,设置左边这个柜子,它的宽度深度和高度,宽度一千七,深度四百, 高度两千三,点击确定正常来添加基础的板件,用这里快捷添加的菜单就可以了,左侧板,右侧板,顶板,底板,然后选择顶板进行下偏移,留出这个上风板的这个距离, 选中这个标注,输入减五十,直接就可以进行偏移了,然后底板也是选中底 一百,更改一下这个标注减八十,然后直接预留出踢脚板的空间,选中下面的空间,点击柜体,找到踢脚板的模块,如果我们这种柜子宽度比较大的话,可以用这种踢脚板带按脚的哈,然后点击确定 上面的话,我们就去加一个组件里的这个封板,组件拉条里面找到上封版的这个文件夹,然后里面有多种样式,大家可以根据自己的需要去选择,我们这里就选择这个 l 型顶线,然后点击确定 这个顶线里面的这个前锋板,可以选中他左延伸十八,然后右延伸十八,这样的话让他盖住这个左右侧板哈,然后再选择里面的空间,我们去添加这个自定义的横板,把他这个门板还有抽屉的这个空间都给他分出来,这里我们 直接可以用这个自定义自定义横版。首先设置一下这个上边距,这里是门板的空间,这个右下角有个关闭窗口哈,这个关闭窗口的话,如果是我们这种多次添加自定义横版的话,大家可以把这个取消勾选,方便我们快速的去添加正常上边距,我们再写四百三, 点击确定,然后继续添加写一百八,这里流出的是这个抽屉的空间,然后全部加好了之后,我们就可以把这个界面关掉了,然后选中上面的空间,添加插槽背板,这几个空间都是加上背板, 然后选中上面的空间,我们去添加这个四开门,在柜体里面找到门板,平开门,然后找到四开门的这个模块。添加门板的时候,面板类型,门板类 这种的话,大家根据需要去选就行了。然后布局我们可以选一下,一共有两种布局的方式,这里我选第一种,下面有个生成中侧板和分割空间哈,大家可以看一下,如果说你家这种多开门的时候,你需要生成中侧板, 把你的空间也给分隔开的话,这两个我们就可以进行勾选,这样的话选择了以后,一会方便我们再去里面去添加层板或者是其他的板件,然后这里盖直,右侧的上下左右盖直,我就正常全盖就可以了。拉手,这里我就不加拉手了。 点击确定下面的空间,选择抽屉的空间,添加这个抽屉的模块,那这里类型外盖的一个,然后面板类型是非吸素的,如果你要加横向抽屉的话,这里我们是要加横向四个抽屉的哈,要把这个横向抽屉勾上, 后面写上出一个数,是四个横向抽屉之间使用两个选择,单门缝还是双门缝,这里指的是抽面和抽面之间他们的这个门缝,我选择单门缝, 然后单边门缝隙的话,就在右上角的抽屉参数里面去设置上下左右盖直这里下盖的话我写九,因为他一会下面会加门板嘛,所以是半盖,然后点击确定下面的空间,添加门板,同样的也是撕开门, 我选择上盖写九,然后点击确定。我们这里第一个柜子加好了之后我们加第二个柜子,第二个柜子就是这个斜切的柜体了哈。首先我先添加空白框架, 空白框架设置这个柜子它的一个宽身高,宽度四百五,深度六百,高度两千三,和前面的柜子保持一致, 点击确定,然后正常先添加他的一个基础的版件,左侧,右侧顶板和底板,然后同样的顶板我进行一个下偏移,减五十,留出封板的距离,底板也是一样的,我选中底板, 然后改一下,减八十,留出踢脚板的空间。我们偏移好了之后,然后选择里面的空间,首先添加插槽背板,然后给他加几个均分的这个层板,这里我们也是自定义,自定义横版,然后加个四块,点击确定, 下面我们就可以去斜切了,选中这个柜子,点击切角,找到斜切,然后选择我们需要的样式。对于图上的这个柜子来说的话,我们肯定是要这个的左前斜切,也就是倒数第二个,然后这里 需要填写一个切宽和切深,这个切宽和切深的话,也就是说这个柜子我们切掉的部分,它的宽度和深度是多少?首先切掉的这个部分切宽的话肯定也就是这个柜子的宽度了,因为这个柜子的宽度的话是四百五,左下角可以看到,那就是切宽写四百五 切深,也就是切掉深度是多少?他总共的深度左下角也能看到,是六百,左边的这个柜子深度是多少?是四百,那我要留四百的话,那我就要切掉两百,就是六百,减去四百是两百,那这里切宽四百五,切深的话 两百,然后后面的板后就十八,下面有生成外围板件和切角处打孔的这个勾选,如果你需要生成外围板件的话就可以勾上,不需要的话就不勾选。切角处打孔的话是指这个切角的地方,如果和别的板子接触了,你需要出孔 的话就勾上,不需要出孔的话就取消勾选,然后点击确定切角就完成了。我们切角好了之后还需要添加一下这个上风板和这个踢脚板哈,因为这个是斜切的柜子,需要添加的这个板子是斜的,所以我们可以直接用我们软件中的这个 四点添加模块的功能去直接一键添加我们的这个上风板还有踢脚板。 我们在添加之前的时候可以看到哈顶板,以这个顶板为例,他切完了之后,他的前边对于这个侧板来说的话是自动会内缩一点的,这个是我们自动生成的,有人可能说就是我不想要这个内缩,如果说大家不需要这个内缩的话怎么办? 选中这个板子右键再切掉,操作里用板键复原,把它复原成矩形的状态,然后回到板键, 找到切角板件,找到我们需要的这个梯形 a 一的形状,然后在替换之前我们先点预览看一下,就是是不是我们要替换的样式,如果不合适的话,我们就可以点击这个旋转,然后这里我们选择二百七十度哈, 是我们要的样式了之后我们再来填这个数值, a 的数值,那肯定就是切之后这个短边剩余多少,要没有问题的话,我点击确定这里他就没有这个内缩了,然后同样的给这个底板也替换一下, 选择二百七十度,然后四百。我们在钣金替换的时候,右下角也有一个关闭窗口哈,如果说大家需要多块板子都要替换的话,可以把这个关闭窗口取消勾选,这样方便大家呃快速的去替换,然后替换好了之后,我们来四点添加模块,怎么操作呢? 就是首先点击空白处右键,在选择这里可以看到一个四点添加模块,他会提示我们请选择第一个点,因为我们一共要选择四个点,并且这四个点是有条件的,需要让这四个点是平行且垂直的。首先选择第一个, 在选择的时候也是我们要按照顺序去选哈,会看到一个绿色的,然后出现绿色的这种样式了,之后我们正常去点击板件,找我们要加的这个板子哈,找到常用板条,然后找到前拉条,点击确定, 然后下面的踢脚板也是同样的,右键选择四点添加模块,然后快点去选点, 然后找到版件,找前踢脚板,然后点击确定,下面我们就要来添加这个 玻璃门了,玻璃门的话也是一样的,用四点添加模块,我们首先旋转一下,旋转到一个合适的角度,然后空白处右键选择四点添加模块,我们来选点, 这样变绿了之后,我们去找这个柜体里面的玻璃门, 这个单门就可以了,然后面板类型分析素,这个只能加这个内嵌的,然后选择布局,然后点击确定, 我们的这个玻璃门就加好了,我们再来画第三部分的柜子,正常还是选择右侧板,点击空白框架,输入第三个柜子,他的一个宽度深度和高度,宽度九百,深度的话这里是六百,高度的话是两千三,点击确定,然后正常的同样 左侧板,右侧板,顶板,然后顶板选中之后再标注这里,直接减去我们需要的这个距离,然后添加这个上风板,在组件里面找到拉条上风板, 然后还是选中这前锋板,左右延伸各自是十八,然后选中这个空间,我可以去添加一个自定义,自定义横版上编剧四百,点击确定,然后选择上面的空间,添加插槽背板来添加一个双开门, 点击确定这里我们这个柜子啊就绘制好了,全选,点击材质给他替换一个我们需要的颜色,然后我们这个冰箱斜角柜就绘制好了。

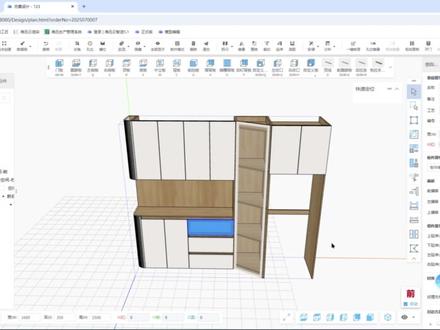

大家好,今天我们来讲一下餐边柜如何绘制,首先我们先新建一个空白框架,然后它的宽度呢,我们给它设置一千六,深度我们设置三百五十,高度我们设置两千五, 设置好之后我们选中框架,给它加一下右侧板, 然后这个柜子呢主要分为上下柜两部分,现在我们先来布置一下上柜部分,然后我们给他添加一个自定义板件,把空间拆分一下,权重空间 添加自定义层板最上边角我们设置一个八百八十,设置好了之后确定,然后这块板件呢我们给他进行一个导角操作,选中板件,点击导角 选择对应的顶点,进行倒角,选择圆弧,设置一下圆弧半径一百,设置好了之后我们点击确定,然后退出倒角, 选中上方空间,添加一个自定义的立板,距左边距呢我们设置一百,设置好了之后我们点击确定 左侧,我们给他添加一下圆弧板, 选择单元弧,然后形式呢选外盖,上盖给它改零,左盖给它改零,然后设置一下切宽,切深,还有我们的半径,然后设置好了之后以及确定进行添加,然后给它后方加一块后背板, 选中右侧空间,添加左侧板,顶板对这个顶板进行一下下偏移,上方呢我们给他添加一下顶线, 选中空间,给他加一下我们的插口。背板 加好之后,我们来绘制一下柜体的内部结构,先给他加一个中立板,然后横板立板,这里也是给他加一个横板,立板 结构做好了现在我们来添加一下门板,当有多个空间的时候,我们按住 shift 键,选中对角线空间,添加门板, 门板上盖的话要盖住顶线,所以这里我们设置九十八,然后选择一下门面个数, 设置一下布局,调整好之后,点击确定进行添加。接下来我们再会制一下下位部分,选中空间,添加自定义板件,据下边句的话,我们留一个九百六十, 然后对这个板件也要进行一个倒角操作, 我们可以用数据刷来实现啊,我们先把这个背背板给他加上啊,然后数据刷怎么用呢?把空间给他隐藏一下,然后选中圆弧板,点击数据刷,然后选中我们要刷的软件, 这样就完成了。然后点击鼠标右键,我们给他关掉数据刷, 接下来会制一下下滚部分,添加一下自定义立板,距左边角还是一百,然后确定,这里添加一下圆弧板件, 然后上盖我们写十八,下盖零,确定 给他加一下后背板,加好之后,这里我们给他加一下底板,底板的话对他进行一个上拼移,然后选中下方空间,我们给他加一下踢脚板, 加好之后选中空间,加一下插槽。背板, 这个空间呢,我们是要做一个免拉手工艺,嗯,左侧做免拉手门板,右侧做免拉手抽屉,现在我们来添加一下免拉手组件,然后设置好对应的高度和深度, 点击确定,然后在这里的话我们给他添加一下侧板和立板,当添加免二手工艺之后,我们添加立板,他是会自动出风口的,我们来添加一下看看,加一个左侧板,再加一个中侧板, 看板件它会自动出货口,那现在我们选中左侧的空间,给它添加一下门板, 门板的话上盖因为我们做了免拉手,所以这里盖子我们就写负三十, 然后下盖要盖我们的踢脚线,所以我们要写九十八,然后右右盖的话我们要并让开抽屉,我们就给他设置一个九啊,然后设置好了之后,我们点击确定进行添加, 然后接下来的话我们来加一下免拉手抽屉,选中空间,然后去到资源库里面组建,找到抽屉,抽屉组 选择我们需要的抽屉类型,然后在这里给他设置一下掩盖方式,外盖,然后调整一下盖子,还有免拉手高度和深度,设置好了之后,我们点击确定给它进行添加就可以了, 这样一个柜子我们就画好了,然后下面我来来绘制一下斜切柜,首先我们先新建一个框架, 框架它的宽度呢?我们这里设置一个四百八十,深度我们设置六百,然后设置好之后,我们点击确定 选中空间,给他加一下左侧板,右侧板,后背板,顶板,底板,这个我们对上下底板进行一下偏移, 迁移好之后选中空间,添加一下层板,这里层板我们加三块均分层板,然后确定, 那加好之后,我们接下来要对这个柜子进行一个切角操作,选中板件,点击我们的切角,选择斜切,选择切角方位,设置一下切宽 切身,设置好了之后我们点击创建好,这样这个柜子呢我们就切好了, 接下来我们是需要对这个柜子添加我们的顶线,还有我们的踢脚线,以及我们的这个斜切的一个门板,那这几样呢?我们可以通过四面创建啊来实现, 那首先四点创建,你要保证你所选择的这四个点都要垂直于同一个平面,那如果说你选的点是内部的四个点,那这四个点都要在内部 啊,反正如果说你选择四个点都是最外围的四个点,那你要保证他们都处于最外围的位置,能够构成一个平面,那现在我们来实际添加给大家看看。 我们先把柜体放大,然后先添加一下顶线,选择四点创建,柜体上会标注相应的端点,我们选择自己需要的端点就可以了, 选好之后他会形成一个区域,然后你去添加自己需要的板件就可以了, 这里我们选择底线,然后对齐方式,我们选择让他后方对齐,然后设置好了之后,我们点击确定就可以了, 这样就加好了,然后踢脚线也是一样的加法。选择四点创建,然后选择我们需要的点, 接下来呢我们添加一下门板,把这个整个的图我们放到这个中间的这个位置来 点一下四点创建,然后选择我们对应的点就可以了。把鼠标放到下面 好,然后点击我们的门板, 在门板创建界面,你点击左侧的图片,可以切换不同的门板类型,在这里我们选择让它添加一个玻璃门,然后确定设置一下单边门缝隙, 选择一下附膜,设置一下门面个数,然后设置一下脚垫,看门方向,设置好之后,我们点击确定, 这样就添加好了,那添加好的这个柜子啊,这个斜切柜我们就算完成了,那再接下来的话,我们再做一下最右侧的冰箱柜,选中侧板去建一个框架, 然后在这里设置一下它的宽度,然后深度六百,确定 选中框架,加一下我们的左侧板,右侧板顶板,对这个顶板呢我们进行一个下偏移, 好选中空间,给他加一下顶线,加好之后我们添加一个自定义板件距,上边距呢?我们写一个五百八十二, 好确定选中上方空间,给他加一下我们的窗套背板,然后再添加一下门板,门板的话要盖住我们的顶线,所以盖纸上盖,我们就写九十八。 门板添加好了之后,嗯,因为我们这个柜子挺高的,然后我们要给他添加一个后拉条,然后起到一个支撑的作用, 然后选中空间,点击后拉条,我们来设置一下拉条的宽度,这个 给他设置一个八十的高度就可以了啊,然后再来设置一下这个拉条的位置啊,我们如果要把这个拉条夹在居中位置的话,跟大家说一下计算方式,这个高度就是我们当前所选空间的 尺寸,然后用这个高度减去我们的板条的高度,也就是说一八零二,减去八十,然后再除以二啊,就是一个平均的一个位置了,那我们最后得出来这个数值呢是八百六十一, 然后我们写上他的这个参数,然后点击确定就可以了,这样我们整个柜子啊就完成了。 那如果说啊,我们想要这个圆弧板,还有我们的门板以及我们的抽屉都要保持同一个材质的话,那我们可以对他们进行一个材质编组,那我们先把这个门板给它选中一下, 然后再按住键盘上的 shift 键,选中其他板子, 选中之后点击我们的材质编组,显示编组成功之后, 当你改变其中任何一个板件的颜色,其他板件自动跟随啊,自动变化啊,这就是我们这个餐边柜的一个会整。

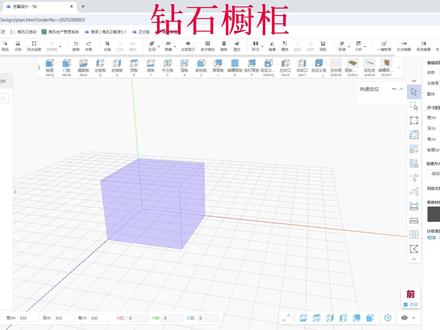

我们今天来画钻石橱柜,先把角落上的缺角柜画出来,现在已经创建了一个宽度八百五,深八百五,高六百八的一个空间,然后给这个空间加上板子,前挡板、左侧板、右侧板、底板,再加上插槽背板, 然后给这个柜子进行一个斜切,选择右前斜切,把切宽切深尺寸都改成三百这样,实际上切完之后柜子的一个宽度就是五百五,把这个木板取消,勾选创建,然后给后面加一个后拉条, 旋转角度这个墙角也加一个后拉条,点击字典创建,选择里上面里面的这两个点,再选择底板上面的这两个点, 直接加一个后拉条,选择后方把前面的空间隐藏,因为我们这个拉条需要一个高度六十的尺寸,现在他的实际尺寸是六百六十二,那么我们直接改一下延伸负的六百零二, 再次点击字典创建,还是选择里面的这两个点, 再选择底板最下面的这两个点,点击门板,门板个数切换为一个,添加左开门, 把这个上延伸改成负二啊。为了防止在后面加台面的时候直接和这个台面碰撞, 我们接着在旁边啊创建一个空间, 宽度八百,深度五百五,高度六百八, 加左侧板、右侧板、底板、叉槽、背板,在资源库组件找上封板模块里面,找到这个双条模块 上后方高度六十。因为我们画的这个橱柜,他的框架基本上是一样的啊,所以我们可以接着在右侧复制两个柜子,选中这个柜子, 点击柜体复制,紧挨着他直接创建就可以了啊。同样的操作,点击这个右侧板柜体复制啊, 复制完之后呢,我们可以啊给第一个空间加个门板,两个门板上盖子加上四十。 中间这个橱柜呢,我们可以给他加两个抽屉,上下抽屉,两个抽屉间距一上盖子,这里也让也给他加上四十。 那最后一个空间啊,我们也给他加上两个门板, 那在最后这个橱柜里面,我们可以给他把上面的空间隐藏,然后在里面的空间加个中侧板,再加个均寸的层板, 我们接着再画最右侧的这个切角柜,创建一个空白框架,宽度八百五, 深度也是八百五,高度六百八。 前挡板,左侧板,右侧板,底板,再加上插槽背板进行切角斜切,这里选择左前斜切, 切块尺寸还是三百,自动补板取消, 给这个柜子后面加个后拉条,嗯,这个右侧的墙角位置也给他加个后拉条, 点击再点创建, 直接加这个后拉条,选择后方 隐藏前面的空间,给这个板子进行一下延伸复制六百零二,再次点击四点创建, 选择层板最下面这两个点 添加门板,门板各是一个,加个右宽门,把上延伸,这里改成负二, 我们接着画右侧的柜子,我们可以直接把已经画好的这个橱柜复制过去来复制这个柜子,直接夹在它的右侧, 再次复制一个柜子, 我们再来画左侧啊,这里也可以进行柜体复制,选中柜子,柜体复制, 再次进行柜体复制,夹在这个板的旁边, 然后我们可以在这个柜子里面啊,给他加两个层板,把这个上面空间隐藏,直接加自定义的横板, 数量等于两个,那这个空间可以把上空间隐藏,比如说给他加一个重力板,把这个空间加两个均分的自定义横板, 那最后的话,我们可以给这些柜子加上地角,选中底板配件库柜角, 我们加这个三小孔的地角,把关闭窗口取消勾选,这样可以连续多次的进行添加, 拍完之后点击保存, 选中柜子生成台面材质,这里选择对应的材质之后点击确定直接生成。




大家好,这一期我们来说一说这个携程版怎么去做。有些鞋柜由于场地的限制,可能说这个鞋柜做不了多深, 有可能是二十几公分深,所以说我们这个里面的这个层板我们要做成鞋的,如果做成直的话,鞋后期放进去这个柜门关不上,我们先添加一块层板,当然这个鞋层板也可以做成活动的, 我们这里就做一个活动的,然后我们点一下这个斜层,斜板这里 前面预留就是可以,就是说进去后面预留也可以向前说,我们这里就是 前面说五毫米,然后这个前沿距底板高度,就这个板前面这个离这个底板的这个高度,后沿距底板高度就是后面的这个离这个底板的这个高度, 这个快速就是成本快速,我们这里停三块按键之间的一个距离,就是你放鞋的这个距离要留多大, 我们正常的一百五、一百八都是可以,但我们做的活动成本我们这里是一百八,然后我们先预览一下,哎,明显上面的可能小了一点,然后我们把这个改一下,改成一百六, 我们保存一下,我们再看一下这个活动正版就添加好了, 前面也缩了五毫米,我们再把这边的添加上,先添加一块活动层板,然后点斜板,然后这里添加三块,然后保存 这样的一个斜层板就添加好了。这个斜层板这个尺寸最好是要大于啊,三十公分,就是他的这个长度最好要大于三十公分,因为有些蓝鞋,蓝色的鞋他是比较偏大的, 我们可以对照这个表,这是这个是码数,就是你买鞋的码数,正常的男士都要从四十往上去跑了, 这个是他的脚长,实际鞋子可能比这个要长,根据不同的鞋型,可能说有些鞋子 可能说加两到三公分就可以,但有些鞋子可能要加四到五公分甚至更多,我们可以对比一下,最好是在三十、三十公分以上吧。那我们尽量考虑大鞋能放进去,放进去的时候这门关上去不能杠住了。啊?好,谢谢大家。

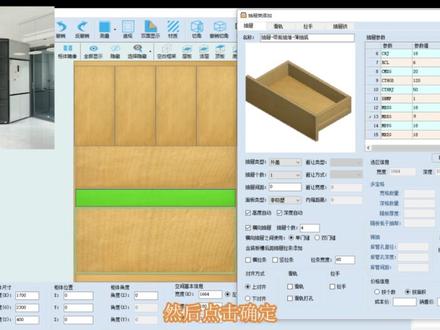

快速绘制冰箱斜角柜海信软件大家好,今天本节课我们主要学习一下这个冰箱斜角柜它的一个画法,我们可以把这个柜子分成三部分,左边这个柜子,然后中间 斜切的这个柜子,然后右边下面放冰箱的这个柜子,一共是三部分。首先我们来新建空白框架,设置左边这个柜子,它的宽度深度和高度,宽度一千七,深度四百, 高度两千三,点击确定正常来添加基础的板件,用这里快捷添加的菜单就可以了。左侧板,右侧板,顶板,底板, 然后选择顶板进行下偏移,留出这个上风板的这个距离,选中这个标注,输入减五十,直接就可以进行偏移了, 然后底板也是选中底板,更改一下这个标注减八十,然后直接预留出踢脚板的空间,选中下面的空间,点击柜体,找到踢脚板的模块,如果我们这种柜子宽度比较大的话,可以用这种踢脚板带按脚的哈,然后点击确定 上面的话,我们就去加一个组件里的这个封板,组件拉条里面找到上封版的这个文件夹,然后里面有多种样式,大家可以根据自己的需要去选择,我们这里就选择这个 l 型顶线,然后点击确定 这个顶线里面的这个前锋板,可以选中他左延伸十八,然后右延伸十八,这样的话让他盖住这个左右侧板哈,然后再选择里面的空间,我们去添加这个自定义的横板,把他这个门板还有抽屉的这个 空间都给他分出来,这里我们直接可以用这个自定义自定义横版,首先设置一下这个上边距,这里是门板的空间,这个右下角有个关闭窗口哈,这个关闭窗口的话,如果是我们这种多次添加自定义横版的话,大家可以把这个取消勾选, 方便我们快速的去添加正常上边距,我们再写四百三,点击确定,然后继续添加写一百八,这里流出的是这个抽屉的空间, 然后全部加好了之后,我们就可以把这个界面关掉了,然后选中上面的空间,添加插槽背板,这几个空间都是加上背板, 然后选中上面的空间,我们去添加这个四开门,在柜体里面找到门板平开门,然后找到四开门的这个模块。添加门 板的时候面板类型,门板类型这种的话,大家根据需要去选就行了。然后布局我们可以选一下,一共有两种布局的方式,这里我选第一种,下面有个生成中侧板和分割空间哈,大家可以看一下,如果说你家这种多开门的时候,你需要生成中侧板, 把你的空间也给分隔开的话,这两个我们就可以进行勾选,这样的话选择了以后,一会方便我们再去里面去添加层板或者是其他的板件,然后这里盖直,右侧的上下左右盖直,我就正常全盖就可以了。拉手,这里我就不加拉手了, 点击确定下面的空间,选择抽屉的空间,添加这个抽屉的模块,那这里类型外盖的一个,然后面板类型是非吸塑的,如果你要加横向抽屉的话,这里我们是要加横向四个抽屉 哈,要把这个横向抽屉勾上,后面写上出一个数,是四个横向抽屉之间使用两个选择,单门缝还是双门缝,这里指的是抽面和抽面之间,他们的这个门缝,我选择单门缝, 然后单边门缝隙的话,就在右上角的抽屉参数里面去设置上下左右盖直这里下盖的话我写九,因为他一会下面会加门板嘛,所以是半盖,然后点击确定下面的空间,添加门板,同样的也是撕开门, 我选择上盖写九,然后点击确定。我们这里第一个柜子加好了之后我们加第二个柜子,第二个柜子就是这个斜切的柜体了哈。首先我先添加空白框架, 空白框架设置这个柜子哈的一个宽身高,宽度四百五,深度六百,高度两千四 三,和前面的柜子保持一致,点击确定,然后正常先添加他的一个基础的板件,左侧右侧顶板和底板,然后同样的顶板我进行一个下偏移, 减五十,留出封板的距离,底板也是一样的,我选中底板,然后改一下减八十,留出踢脚板的空间,我们偏移好了之后, 然后选择里面的空间,首先添加叉槽背板,然后给他加几个均分的这个层板,这里我们也是自定义,自定义横版,然后加个四块,点击确定, 下面我们就可以去斜切了,选中这个柜子,点击切角,找到斜切,然后选择我们需要的样式。对于图上的这个柜子来说的话,我们肯定是要这个的左前斜, 也就是倒数第二个,然后这里需要填写一个切宽和切深,这个切宽和切深的话,也就是说这个柜子我们切掉的部分,它的宽度和深度是多少?首先切掉的这个部分切宽的话肯定也就是这个柜子的宽度了,因为这个柜子的宽度的话是四百五,左下角可以看到,那就是切宽写四百五, 切深,也就是切掉深度是多少,他总共的深度左下角也能看到,是六百,左边的这个柜子深度是多少?是四百,那我要留四百的话,那我就要切掉两百,就是六百,减去四百是两百,那这里切宽四百五,切深的话 两百,然后后面的板后就十八,下面有生成外围板件和切角处打孔的这个勾选,如果你需要生成外围板件的话就可以勾上,不需要的话就不勾选。切角处打孔的话是指这个切角的地方, 如果和别的板子接触了,你需要出孔的话就勾上,不需要出孔的话就取消勾选,然后点击确定切角就完成了。我们切角好了之后,还需要添加一下这个上风板和这个踢脚板哈,因为这个是斜切的柜子,需要添加的这个板子是斜的,所以我们可以直接用我们软件中的这个 四点添加模块的功能去直接一键添加我们的这个上风板还有踢脚板。 我们在添加之前的时候可以看到哈顶板,以这个顶板为例,他切完了之后,他的前边对于这个侧板来说的话是自动会内缩一点的,这个是我们自动生成的, 有人可能说就是我不想要这个内缩,如果说大家不需要这个内缩的话怎么办?选中这个板子右键在切条操作里用板键复原,把它复原成矩形 状态,然后回到板件,找到切角板件,找到我们需要的这个梯形 a 一的形状,然后在替换之前我们先点预览看一下,就是是不是我们要替换的样式,如果不合适的话,我们就可以点击这个旋转,然后这里我们选择二百七十度哈, 是我们要的样式了之后我们再来填这个数值, a 的数值,那肯定就是切之后这个短边剩余多少,要没有问题的话,我点击确定这里他就没有这个内缩了,然后同样的给这个底板也替换一下, 选择二百七十度,然后四百。我们在钣金替换的时候,右下角也有一个关闭窗口哈,如果说大家需要多块板子都要替换的话,可以把这个关闭窗口取消勾选,这样方便大家呃快速的去替换。然后替换好了之后,我们来四 点添加模块,怎么操作呢?就是首先点击空白处右键,在选择这里可以看到一个四点添加模块, 会提示我们请选择第一个点,因为我们一共要选择四个点,并且这四个点是有条件的,需要让这四个点是平行且垂直的。首先选择第一个,在选择的时候也是我们要按照顺序去选哈, 会看到一个绿色的,然后出现绿色的这种样式了,之后我们正常去点击板件,找我们要加的这个板子哈,找到常用板条,然后找到前拉条,点击确定, 然后下面的踢脚板也是同样的,右键选择四点添加模块,然后快点去选点,然后找到板键,找前踢脚板,然后点击确定, 下面我们就要来添加这个玻璃门了,玻璃门的话也是一样的,用四点添加模块,我们首先旋转一下,旋转到一个合适的角度,然后空白处右键选择四点添加模块,我们来选点, 这样变绿了之后,我们去找这个柜体里面的玻璃门, 这个单门就可以了,然后面板类型分析速,这个只能加这个内嵌的,然后选择布局,然后点击确定, 我们的这个玻璃门就加好了,我们再来画第三部分的柜子,正常还是选择右侧板,点击空白框架,输入第三个柜子它的一个宽度深度和高度,宽度九百,深度的话这里是六百,高度的话是两千三点 确定,然后正常的同样左侧板,右侧板,顶板,然后顶板选中之后在标注这里直接减去我们需要的这个距离,然后添加这个上风板,在组件里面找到拉条上风板, 然后还是选中这前锋板,左右延伸各自是十八,然后选中这个空间,我可以去添加一个自定义,自定义横版上编剧四百,点击确定,然后选择上面的空间,添加插槽背板来添加一个双开门, 点击确定这里我们这个柜子啊就绘制好了,全选,点击材质给他替换一个我们需要的颜色,然后我们这个冰箱斜角柜就绘制好了。


好,今天我们录制一个鞋柜鞋层板啊,鞋层板的一种做法,首先建一个空白的框架啊,我们那个宽度选择一米,深度三百五, 高度的话也选择一米,点击确定啊,这样一个框架,我们首先增加顶板啊,顶板左板右板,然后下边距一百五啊,一百五是放拖鞋的位置,普通背板朝后距三十啊,点击确定,然后给他加上一个背板啊背板, 然后我们在这里选择啊,空间加一个层板,选择这一个层板,然后点击右下角斜板啊, 我们这里选择两块啊,这里选择二百五十,间隔二百。我们预览一下啊,预览一下,我们发现这个上面空的比较多啊,上面空的比较多,然后我们就给他间距二百五啊,预览 上去一点,然后点击保存啊,看一下,这就是我们的斜层板加法。

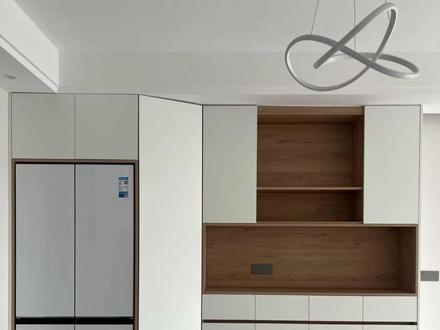

冰箱深,柜体浅,深浅断层太难看,过道窄,拐角堵,走路撞肘太难受,今天我们就用极速四点零设计,三分钟快速搞定斜切冰箱柜, 实用颜值双在线!海讯极速设计四点零,专为全屋定制打造标准柜体,一键成型,自动算板,自动打孔,斜角一次成型,不用反复改,不用复杂算,设计效率直接拉满!重点来了,选中中间的过渡柜,点击斜切 设置需要的斜切参数,系统会自动生成所有板件斜角以及孔位,不用手动换隐形,也不用反复再进行调整,一秒成型,丝滑衔接冰箱柜与右边的上下柜,再来完善内部结构。 添加层板会自动生成异形,不用再手动进行替换顶线和踢脚板,这里我们用四点创建的方式去添加,右键选择四点添加模块, 然后直接添加板件。门板也是相同的添加方式, 盖直可以从右边再进行调整, 整体风格统一,高级感直接拉满,就是这么简单!用海讯极速设计四点零,轻松搞定斜切冰箱柜,解决深浅断层,拓宽过道空间, 提升整体颜值,设计快,生产顺,客户超满意!想要同款软件,同款设计体验的,赶紧在评论区扣一,马上给大家安排!
