sw1205滚珠丝杠螺母画法

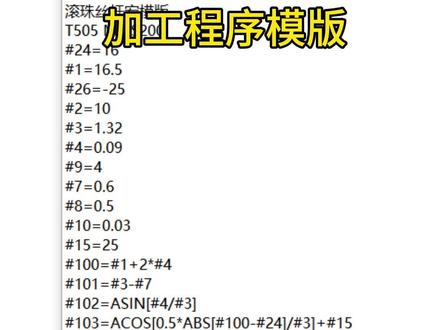

这是滚珠丝杠的图纸加工程序模板， 实际车削与软件模拟 调试零件，完成 调试零件计量数据。

一分钟搞懂滚珠丝让螺母外形怎么选？这期我们拆解螺母外形，不同的螺母外形决定了你该怎么安装。五弦扁纯圆法兰， 适配空间紧凑、靠法兰定位的微型设备。圆法兰带单弦扁单侧定位通用，自动化首选，防转又好装。圆法兰带双弦扁 双色对称定位黄牛转拉满，适合重端高频网幅设备。原法蓝带三四六方浅扁 抗扭等级不同，是配备安装钢性牛具有特殊要求的工况。方螺母带、三角螺纹带、耳朵带、剑槽等，是配特殊安装空间或定制化需求，选对外形安装更顺畅，设备更稳。关注我，不踩坑！

复杂使用条件要明确，明确已知条件事半功倍。先确定导程移动速度，除转速等于导程，所选导程大于需要值。导程选择后就可以确认丝杠的实际转速。计算丝杠受力，计算除受力就能知道丝杠的直径和螺母动在赫 导程直径。螺母选择出来后，就能计算 d n 值了，判定是不是会超速，若超速则改， 不超速就能继续往下选了。四杠的核心可以看成四个参数，第一个导程决定能否达到设计速度， 导程选小，整个动作持续都会达不到。第二个四杠直径，四杠直径决定承载能力，受压受拉时的稳定性，直径越大，受力越稳，可承载更大。转速过大直径螺母容易超速。 第三个是螺母动静在赫，决定丝杠螺母会不会被破坏，能使用多久。第四个 d n 值决定螺母的危险转速，转速过大，循环器容易坏掉。还有一个危险转速是敢允许的转速，超速可能发生共振。这四个参数满足使用问题就不大了。 其余选型流程按照此流程注示看就可以了。受力、转速、动静、载荷精度、导程等有详细的计算公式，不懂计算也不怕，按照流程学习就好了。跟随计算步骤，一步步计算就可以选出合适丝杠。 四杠弯的断的比较少，大多都是掉珠子的磨损的，这一般都是动在赫的问题。其余部分公式写得很详细了，按照公式看就可以了。 下边这部分内容是计算过程中相关的参考系数取值。 这是一个设计计算案例，用一个设计实力来说明滚珠丝杠选型的一整个流程，这里边具有详细的公式、取值、计算步骤等，可按照此案例学习滚珠丝杠的计算选型流程。

今天维修一根滚珠丝杠，这根丝杠是前几天从客户的数控设备上拆下来的，客户反馈的问题是丝杠的螺母卡死转不动，自己拆下来维修，更换钢柱后螺母还是转不动， 联系到我进行维修。收到丝杠，先对丝杠的整体情况进行了检查，发现丝杠两头锈蚀严重，滚到头部有滚珠挤伤的痕迹，再看一下螺母，整体还可以，滚刀也比较好。 接下来拆解螺母的反向器，检查一下反向器的两端已经不完整了，需要重新制作新的安装。经过所有的都检查完之后，开始清洗除锈、组装和适配预压。 先把一头的新防尘圈装上，防尘圈放好后就是视频开头的画面。把螺母套上，把钢珠一个一个装进去后，两个螺母都装满滚珠后，拧到一起，看看预压的效果， 如果刚刚好，就把电圈的固定片装上，如果不行的话，再把钢珠取下来，重新换上钢珠再进行测试。预压合适后转动螺母，看看螺母在丝杠上面的松紧度如何，转了一下松紧度也合适。这边把两头的防尘圈都装上， 两头的防尘圈都装好后，再试一下螺母的松紧，松紧合适就开始螺母在整根丝杆上都走一遍，保证在整根丝杠上的每个地方都能够松紧合适。拧动螺母的时候要轻轻的拧，遇到阻力就停下，不要用力拧了，以免损坏螺母。拧进丝杠后不能太紧太松， 松紧程度以螺母旋转顺畅，稍带一点阻力就好了。这样一根丝杠维修就完成了。把丝杠的一头螺纹用胶带给它防护好，所有都弄好后放进包装准备发货。谢谢大家的观看，请多多指教！

大家好，我是刚学长，今天这个视频来讲一下这个在矢感传统中电机这个转速的计算，那么在电机的那个参数表里面，他这个单位是转每分钟，所以我们这里也要按照这个单位来计算， 那么已知条件还是一样的，覆盖平行速度零点八米每秒，导成四杆，导成二十五毫米，然后四杆导成，这里再讲一下是什么意思？就是四杆旋转一圈的时候，四杆螺母移动二十五个毫米，也就是我的覆盖 他同样的也是移动二十五毫米。那么对于这一点，如果有不懂的可以去回看一下我们四杆传统选型计算系列视频一，那里面有详细的讲解， 然后这里面就有下面这个公式，就是电机的转速乘以丝杆的导程，等于我负荷的平移速度，电机转速它就是转每分钟，然后就是什么意思呢？就是一分钟我电机转了多少转， 那么这个导程呢？就是你，你电你的电机每转一圈的时候，我的丝杆，我的螺母走了 这么多毫米，也就是我的负债走了这么多毫米，你把它乘起来的话，就等于一分钟我的负债走了多少个毫米，那么 呃，这个速度跟这个速度我们需要把它换算一下，你这里单位是毫米每分钟，这个是米每秒，那么换算一下就是那么我这个速度他就等于我上面这个速度乘以六十一分钟，他有六十秒， 再乘以一个一千，因为我的一米它是有一千毫米的，那么这样算出来的话就是四万八千毫米每分钟， 然后那么这个转速就有了，它就等于我这个速度除以这个导程算出来结果就是一千九百二十转每分钟，那么这里可以看出来，在转速不变的情况下， 我的丝杆导成越大，我的载移动就越快。所以说在我们这做设计的时候，如果说在有一些场合，他需要我的速载移动很快的情况下，那么我们就可以考虑选用这个导成更大的丝杆。 下一个视频来接着分享在我们丝杆转动中，我们，呃整个惯量的计算，还要计算这个惯量比，然后今天这个视频就分享到这里，感兴趣的可以关注一下，谢谢。
