安卓大屏导航睿志诚协议教程

很多高配车型配有这个协议盒，然后很多朋友在装这个倒车影像的时候，这个视频长线上带的这个小红线就不知道接到接到什么位置， 因为很多厂家这上面没有标贴。然后今天我告诉大家哪一根线是倒车空线，我们看这个黑色的电源插头啊，第一根黑上排第一根黑，第二根红，第三根就是倒车空线，不管他什么颜色，只要是第三根可以的，他一般都会进到鞋盒里面， 然后我们用钳子把他把这根线破皮，脱皮之后接红颜色这个线包好可以了。

拆卸收音机，安装大屏导航， 增加锐志成协议和还原原厂动态倒车轨迹线，还原原厂车门信息，记住的 a 二导航， 安装多功能方向盘， 增加定速巡航，再次发光仪表，增加手续航里程时平均油耗显示，平均油耗显示，设置油耗显示等。增加四门车窗一键升降，停车勒索，锁车升 窗增加背光灯显示。原厂仅主驾一键降，不支持一键升行主驾有背光灯。增加后视镜电动折叠，增加后视镜加热储物来看一下效果。锁车后视镜自动折叠，车窗自动关闭。 由于后门没有喇叭，喇叭线也没预留有增加后门喇叭线，顺便一起安装氛围灯线随阅读灯 我是巨人 在无损曲电线 第一次贴自我感觉还可以添加高音头喇叭， 增加无线充电器，放上手机即可充电。安装双蜗牛喇叭，从此告别电瓶车的滴滴声音。此男手中线致炫方向一缝好后好看多了吧！ 升级卤素阅读灯升级后的效果，升级行李箱卤素照明灯，升级 led 照明灯的效果。

加装安卓导航，原车功能不显示怎么办？那可能是你的协议设置有问题，现在我来教你们怎么设置车型协议。我们打开应用车载设置通用 扩展设置密码八八八八车型选择，选择协议和品牌， 我们这个是睿智城，其他的按照汽车品牌和年份选择即可，这时候会自动下载协议包并安装。重启后我们会发现 logo 已经变了， 空调信息也可以正常显示，方向盘按键控制、开关门信息显示，原车倒车轨迹、倒车雷达等原车功能都可以支持。

今天咱们来讲一下你的车到底能不能加装咱们这个协议盒，安卓大屏导航用的这个协议盒，我之前也有一期讲这个协议盒，呃，它的一些功能， 呃，比如说显示一些原车的信息，比如说咱们这个油耗，包括咱们这个空调的这一些信息，还有开关门的信息啊。呃，有讲到过，有很多朋友看过之后啊，在后台给我留言说我也想要这些功能，能不能加装这个协议盒？ 问这个问题的朋友说明你的车型是低配的车型，不需要加装这个协议盒，你就是加装上去他也没有任何作用，也不会显示原车的信息。还有就是咱们有这一个盒子的啊，他也不显示的这种，一般的是你的这些信息在仪表上面显示，或者是在其他的地方有显示啊，他就没有这个功能。 有的朋友留言给我说他之前车上的鞋盒坏了，想从我这边购买一个新的鞋盒，因为鞋盒主机还有限速，存在兼容性的问题啊，我们这边是不卖鞋盒的。

大众朗逸原车没有轨迹线，低配车没有轨迹线，可以通过那个 bcm 的准那个 b 插头里面的二十角二十一角 来取现可以借我们大屏幕的那个，如果是装安卓大屏跟三六零全景的话，你要配配一个那个小坨的高配线， 这个具体要看你车车上是大头还是小头的啊啊，配的要高配线，把这两条看线看高跟看低直接剪断，直接接接一接胶布包一下就可以了。在设置里面选择车型， 工厂设置啊，设置车，设置车型就 ok 了，选择绿色大众零三。

接上个视频，这个视频给小伙伴们讲一下带协议车型的倒车影像该如何接线。首先我们把电源线插上去，把视频的输入线插上去，延长线跟我们视频的输入线对插， 对插出来之后，他分出来有一条黄色的电源线，黄色的电源线跟我们地线数过去。第三条线地线就是黑色的线，黑色线，红色线，红色线旁边这条线就是我们的一个倒数检测线，这条线的话他是直接通往协议和的， 通往鞋一盒，这条线我们千万不能剪断，只需要把它拨开，然后跟我们的这条电线接在一起就可以了。后面的话是同样的 接法，把公母对插，红色的也是公母对插，公母对插分出来这两条线，一条是红色，一条是红黑，红色的话我们就跟延长线这条黄色的线接在一起， 接在一起之后，红这条红黑的线就根据接出来的倒车影像是否正常，再去看一下这条线要不要接， 接出来这两条线接在一起之后就不需要去接倒车灯了。为什么不需要去接倒车灯？因为带协议的车型，他前面的倒车电源已经协议盒已经供给他了，所以说我们就不需要去接倒车灯， 这样接出来的画面就可以了。下个视频告诉大家大屏导航摄像头的姿势该如何去切换。

撬开底部盖板， 拧掉底部两边固定螺丝。撬开中控控制面板， 拔掉所有连接线，拧掉空调盒子固定螺丝， 取出空调盒子。撬开显示屏面框， 拧掉显示屏固定螺丝，取出显示屏， 取出原车两边空调出风口和双闪按键。 空调出风口和双闪按键装到我四面框，装上空调控制盒子固定螺丝 使用的是九七零八的线材， 协议盒只插一头，另外一头不用插。 转接后视线 电源线， 两条抗线 电源线，收音机天线、 电源线， 显示屏对接 gps 天线、四 g 天线、卡槽音频线、 后视线收音机天线、 usb 线，协议盒抗线 电源线。 如果没有声音就接 i n p 功放控制线，电源线红色 acc， 蓝色 amp。 功放控制线对接红色 acc， 接完用胶布包起来。 最后装上显示屏，看看整体效果吧。

联网选择协议，我要开始装逼，密码四个八重新选择。就拿这个大众投稿为例，退后，我要开始装逼了 退后，我要开始装逼了！ 退后，我要开始装逼了， 最后我要开始装逼。

讲一下如果是高配车型，带了协议盒的方向盘如何匹配这个协议盒有一个小白插头，一定要插在屏幕的背面，不然的话是不会生效的，插这个孔 插头插好之后，我们点到车的设置，右上角系统设置，工厂设置密码是幺六幺七， 然后左边往下滑有一个看车型设置， 这里点关闭，这里不用升级。然后如果我们一般配的是睿智成的鞋， 一盒百分之八九十都是这个选锐之城就可以了。假如你是大众的车，大众速腾十三年，然后点到全系，就这样选择就可以使用了。 当他自动跳到这个画面的时候，你的方向盘就已经可以使用了，如果他跳到这个画面的话，你就要点一下保存。

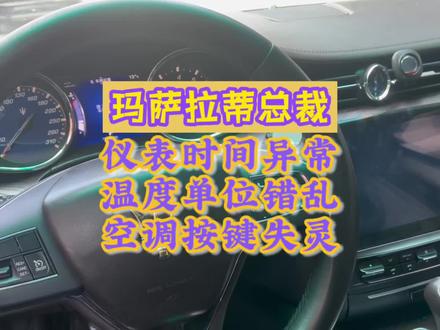

玛莎拉蒂总裁，这个车的故障现象是冷车的时候仪表上面不显示时间，可以看到现在时间这个位置全部是小杠，并没有显示时间。那另外一个故障现象是 温度单位有时候会变成华氏度，也是冷车的时候会变成华氏度。呃，还有另外一个故障现象是空调用不了， 不受控制，按了没反应，那这几个现象它是同时存在的，就是冷车的时候只要时间不显示，这个空调也用不了，这个温度有时候也会变成华氏度。 那看到的就这几个现象，而且是冷车的时候会出现这个现象，车子一热， 这个时间也会显示温度，也会变成摄氏度，空调也能控制。那么一般来说这种问题先从这种加装的配件开始入手。这个屏幕是加装的安卓大屏， 安卓大屏需要加装协议盒，协议盒如果出现问题了，可能就会干扰到空调模块，干扰到仪表模块， 所以先把导航拆下来，确认一下，空调面板已经拆出来了。那可以看到这空调面板也是加装的，空调面板并不是原车的，它这个是跟导航一套的配件。 这个导航主机，这导航屏也是加装的，也不是原车的主机，像这种情况仪表上不显示时间，通常就是这个导航主机引起的， 并不是导航主机自身引起的，是导航主机外挂的协议盒，协议盒有问题，引起的时间错乱，空调面板无法控制。像这种情况来说，一般就是 换一个协议盒就可以解决这个问题，而不是换整套主机啊，就换一个协议盒。嗯，你顺着导航主机后面的线束应该就可以看到有一个小盒子，那小盒子就协议盒啊，这个位置， 这个就是协议盒，把这个协议盒换掉，这个时间就能显示空调面板就也能控制。协议盒现在已经换好了，已经装上去了，现在可以看到仪表上面的时间是正常显示了，那温度也是正常显示。我来试一下空调， 我们按下 ac 键，可以看到空调也是可以控制的， 每个按键的功能都是正常的。啊，原来这些按键都是没有反应的，那现在按键都可以按得动 啊，对应的功能它也是能够正常工作的。那现在就一切正常，没有任何问题。那再观察一下，如果不会出现异常，那就可以交车了。
