3221芯片引脚图及功能参数

我们学习一下芯片的常见银角有哪些？怎么识别银角呢？银角又叫管角，英文叫 pin， 就是从集成电路内部电路引出与外围电路的接线，所有的银角就构成了这块芯片的接口。 引线末端的一段通过软铅焊，使这一段与硬纸板上的焊盘共同形成焊点。芯片的常见银角有哪些？一般芯片有很多银角，常见的可以归结为这几类， 一、电源音角， bcc 和 vss， 这是给芯片提供电源的。二、复位音角， yst， 现在芯片内部都有复位电路。三、 时钟银角， osc， 给芯片提供时钟信号。四、输入输出银角，提供输入输出、信号传输、存储、控制性 的。五、特殊功能银角，提供驱动的史能、艾娜等等。以 intel 经典的一款八零八六 cpu 卫力可以看出，图中有很多电源影脚和电影角，其他的比瑞爱里、输入输出影脚、复位率、赛停胶等。 再来看一款简单的七四幺运算放大器芯片。银角定义包含输入输出银角、电源银角、特殊功能银角。还有一个银角是空置的。怎么识别银角？ 一、圆形封装的，如图中了从识别标记起为第一个影角逆时针编号。二、有倒角的芯片缺口朝左上，如图，逼 左边第一个银角，十一号银角依次编号。三、有散热版的芯片回坑朝上，如图， c 左边第一个银角，十一号银角依次编号。 四、扁平型封装的集成电路多为双列型，这种集成电路为了识别管角，一般在端面一侧有一个类似银角的小金属片，或者在封装表面上有一色标或凹口作为标记，如徒弟标记起为第一个银角逆时针编号。五 五有凹口的芯片，凹口朝右，如图 e 右上为第一个影角逆时针编号。六有横条半圆形凹口的，如图 f 右上为第一个影角逆时针编号。 给老铁搞点福利！点击左下角新人专享，免费拿，还包邮！种类多多芯片的基础知识，老铁您学会了吗？

芯片的型号看不清怎么办？这似乎是个难题，今天我就给大家实际演练一下如何确认芯片各个引角的功能。相信你看完这个视频你就会发现，看似复杂的问题其实并没有那么难， 正好我手上的这款金信阳的开关电源，他的管理芯片我也没查到，他不是我们常见的三八四二型号也看不清，我们就通过查找他的外围电路的方式来确定芯片各个引角的功能。 我们生意后来就从最简单的开始，现在找这个芯片的地，那么这个芯片大家看他是八角的第七角，他是没有连接的，我们将外表打到分明的，然后一只表笔接触热地，另外一只表笔在芯片的各个 角上这样滑一下，蜂鸣气响的这个银角，那么就是他的地。 我们再来找一下给芯片提供启动电压的那个引角，前面我们已经讲过了，这两个整流二极管是一个全波整流来到这里，这是根跳线，在经过这个电阻， 我们同样用表笔在芯片的各个引角上划一下，蜂鸣起响的这个引角就是启动电压的那个引角。 我们再来找一下驱动开关管动作的那个引脚，这个引脚是很容易找到的，我们从开关管这里找起，这款清新阳的开关电源使用的是一个莫斯管， 那么我们只需要找到这三个银角，哪一个是漏级，哪一个是圆级，哪一个是山级就可以了。万元表还是达到分明档， 那么他的漏级是和直流电源的正极直接连接的，而他的圆级是和直流电源的负极连接的，那么剩下的这个引角就是墨斯管的山极，找到了墨斯管的山极，我们看他接到哪里， 这里有一个二极管和一个电阻来到这里，然后我们另外一只表笔同样在芯片的各个引角上这样划一下， 蜂鸣器响的这个引脚就是接到了山鸡，那么这个引脚就是芯片的输出桥，他是输出方波控制莫斯管开和关的那个引脚。 我们再来找一下这个芯片的电流取样引角，要想找到这个引角，我们首先要找到取样电阻，那么这两颗并联的就是取样电阻。我们 从这里开始看，大家看铜箔的走向来到这里，这里是一个零欧的电阻，相当于一个跳线，然后经过这一个电阻，我们来看这个电阻来到了哪里，我们同样用蜂鸣的在芯片的各个引角上这样划一下， 大家看第三只引脚分泌细小，那么这就证明这个引脚他就是电流取样的这个引脚， 另外一个电压反馈引脚，我们只需要找到光偶在哪里，然后就可以轻松找到了，其他的引脚都可以通过上述的方法可以确认。 从这款青山羊的开关电源我们可以看到，采用了这种芯片之后，整个电路用到的电子元器件更少了，电路设计也更加简洁了，如果大家想要学习电子电路，也可以找这样一块金山羊的开关电源实际演练一下。

电源管理芯片在开关电源电路中经常出现，以常见的幺八四六芯片为例，他的影脚你都了解吗？ fraq 至频率， 用来设置开关管驱动信号的频率通过在这个角与地之间串联一个电阻来设定。 comp 直补偿在角与地之间接电阻和电容，对芯片内部的运放环路进行环路补偿， 使运放电路工作稳定。 fk 是反馈，用来设置输出电压。 vr。 ef 指参考电压，这个芯片会输出一点二五伏或二点五伏的稳定。参考电压。 cs 是电流采样角， 用来检测流过电感的电流。 ext 连接外部开关管的门级，用来控制开关管的导通和截止。 gnd 是接地， pgnd 是电源地， vin 是电压输入， vl 是供电。

大家好，我是光头气垫，很多出去的朋友啊，在分期电动的时候，或者是他查芯片资料的时候， 对这些字母的这标识 vccvddvss 感到很迷糊，也就是我学了半天的这个电子技术，还是他认识我，我不认识他，所以今天带大家重新认识一下子， 这个希望大家花点时间呢，记一下啊，你记住了，下一次分析电路的时候，对你的帮助是很大的，大家看到他的共同点没有？前面都有一个微字，对吧？微字表示电压，在电路里面表示电压 啊，电压的单位福特也是微，这个大家都知道啊，微表示电压，所以在这里 vccc， 在这里，这个单词表示电路的意思，那么 vcc 的话就表示 接入电路的电压，系统接入电压，如果你一个芯片某一个银甲上边的 vcc 的话，也就是这个芯片，他的供电电压 就是 vccvdd， 也是我们常见的一个标识。第一表示器件的意思，对吧？那么 vdd 前面加了一个 v 也是电压，也就是器件内部的工作电压，他不是系统输入电压， 也就是四年所用的元气件内部的工作电压，大家记住工作电压就可以了，这个是供电电压，这个是工作电压，两个是不一样的啊， 打个比方，我这个芯片，我这个是一个三八四二，我接在电脑板上面，这个电脑板输入的电压 四十二伏，而这个芯片他的工作电压是九伏，我这是打个比方，那么 vcc 就是十二伏，那么它的 vdd 就是九伏，懂了没有？ vsss 是这个英文单词，源头表示公共连接的意思啊，电子的源头，电子它的方向和电流方向是相反的，所以 这个就表示是 d vss。 公共 d v e 就是负电压，负电压供电， 而有一些芯片，而有一些电路他需要负电压供电，那么这个接头这个表示就是 v e evpp 表示偏沉，然后插除电压。这个现在我们用的比较适合电路板当中 啊，这里有个芯片，这个芯片它是可读写的，通过高低频或者低低频把里面的这个程序擦掉，就是这个电压。 vpp 插除电压。 另外还有一些特殊情况和大家讲一下子，就是有些芯片啊，他既有 add 也有 vcc， 如果同时有这两种银角的这个芯片呢，证明它里面有电压转换电路。另外还有着特殊情况，就是在那个厂商用管电路当中， v d d 表示场上一管的漏级， v s s 表示原级，就是这两个 v d d 和 v s s 呢， 表示这个 c 猫屎，或者这场上一个银角不代表电压这方面，我们拿我们最熟悉的这个芯片和大家看一下子呢， 这是 uc 三八四号，他各个演讲，我们来看一下他字母啊，这里七下 vcc， vcc 表示系统的供电电压，对吧？三八三的供电电压是多少 大家应该知道吧？ vcc 七角，然后这个是八角， v r e f 是基准的意思， 大家都知道 uc 三八三，它的第八角输出是一个五伏的基准，四角 r t c t 电阻，电容 r 是电阻， c 是电容， t 表示时间，也是定时电容和定时电阻。 接入了这个角，五角是 d 是吧？第六角 o u t p u t 输出三角，三角的电流取向反馈端 s 一呢？是一，有些会标一个书写 c s， 这是 一个电流许愿反馈，是吧？这里接一个电流许愿电阻，对吧？在这个地方呢，电流许愿反馈，然后第一讲是用 p， 这是补偿，补偿缴 vfb 反馈， 从这一口下来，同一个店主连接官网是吧？官网通过这边反馈给他，所以这些常见的这个书写字母啊，大家应该记一下子， 这下子，下次你遇到这些东西，你查资料的时候，你看一眼就知道这是怎么回事，然后你在分期电路的时候就很方便了， 大家可以把这个图截下来，然后慢慢去呼吸消化，一下子，记一下子啊。好嘞，今天就给大家讲到这里，谢谢大家，我们下一期。

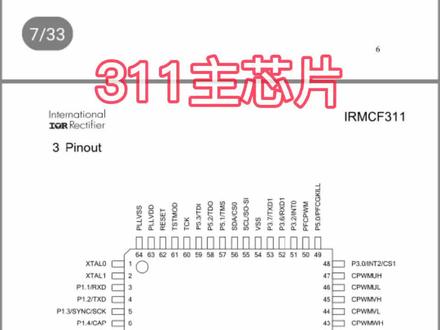

家知道 cpu 是一个大规模的集成电路，内部写入了运行程序，工作时有的还需要调取存储器中的程序。可以说 cpu 是空调控制的核心部件，空调的各类工作检测、保护、检测 以及空调的各种功能操作及实现都是靠 cpu 来控制相关的电路来完成的。另外，室外机 cpu 工作时还要与室内机的 cpu 交换信息，并结合温度、电压、电流等输入部分的信号，处理后输出六路信号驱动模块控制压缩机运行， 同时还会输出信号给反向驱动器，让驱动器驱动各路继电器对室外风机和四通阀线圈进行控制。正因为 cpu 的功能如此强大，所以 cpu 最终成为了主板上体积最大，银角最多的元器件。这里说 明一下，现在主板 cpu 的银角功能都是空调器厂家结合软件来确定的，也就是说同一型号的 cpu 在不同空调器厂家主板上银角的作用是不一样的。 下面咱就以全直流变频空调器上广泛使用的八十只银角的 cpu 芯片 tms 三二零 f 二八零三五为例，详细讲解一下 cpu 芯片的各个银角功能及其相关的外围电路。九号银角、十九号银角、二十号银角、四十八号银角、 七十号银角、七十六号银角、七十七号银角以及七十八号银角共有八个银角。这八个银角都通过一颗上拉电阻限流接到了 cpu 的供电电压三点三负上，所以这颗 cpu 共有八个供电。银角一号、银角八号、银角二十一号、 银角二十二号、银角二十四号、银角二十八号、银角三十五号、银角三十六号银角、五十二号银角、五十三号银角、五十四号银角、七十一号银角、七十二号银角以及七十三号银角，总共有十四个银角，都是接地银角 号银角、十一号银角、三十八号银角、四十二号银角、四十四号银角、五十一号银角以及七十四号银角。 这七个银角芯片根本没有使用，也就是说是空角。六十二号银角、六十三号银角、六十六号银角、六十七号银角、六十八号银角以及六十九号银角。 这六个银角就是 cpu 的六路驱动输出银角，十二号银角、十三号银角、十四号银角就是 cpu 的三厢位置信息输入银角。七十五号银角 就是模块故障输入银角加起来正好是十个银角。三十九号银角、四十三号银角、四十九号银角、五十号银角、六十一号银角以及六十五号银角 是 cpu 给直流风机变频模块发出驱动的六支输出银角。二十五号银角、二十六号银角、二十七号银角是风机位置检测银角， 四十六号银角是风机故障反馈输入银角。这款 cpu 设置了关联驱动器的五个银角，分别是三十一号银角、三十二号银角、三十三号银角、三十七号银角和四十一号银角。接下来我们看第六类银角， 与指示灯关联的三个银角，四十五号银角是绿灯通讯指示灯驱动银角，四十七号银角是红色电源指示灯驱动银角，五十六号银角是故障指示灯，黄灯驱动银 角。接下来我们看第七类银角，也就是电子膨胀阀连接银角，大家看芯片的一、四、七、十九和八十号银角是关联电子膨胀阀的四个银角。薄块的第八类银角是芯片的读取与烧录银角，大家看芯片的十五、十七、五、十八、 五、十九以及六十号银角是芯片的读取与烧路银角。通过这些银角和线路板上的程序、烧路端口以及编程器等工具， 可以对 cpu 存储的信息进行读取和下载，也可以对 cpu 的程序进行擦鞋和烧录。 第九类银角是存储器与 cpu 数据交换银角，大家看芯片的二号、三号银角，就是存储器与 cpu 交换数据银角。第十类银角是与温度保护相关的银角，大家看六号银角是顶盖 温度开关检测信号输入银角。芯片的十五号银角是压缩机排气温度传感器的信息输入银角。芯片的十六号银角是芯片的环境温度传感器信息输入银角。片的十七号银角是模块温度信号输入银角。 芯片的十八号银角为室外机盘管温度传感器信息输入银角。芯片的二十九号银角是直流母线电压检测银角。芯片的三十号银角是交流电流信号检测输入银角， 也就是 pfc 电流放大检测银角。空庭片的三十四和四十号银角是芯片的通讯银角。芯片的三十四号银角是室外机通讯电路信号发送银角，参与内外机的信息传递。芯片的四十号银角是室外机通讯电路信号接收银角， 参与内外机的信息传递。芯片的六十四号银角是 pfc 驱动银角。芯片的五十五号银角，是芯片的复位银角。

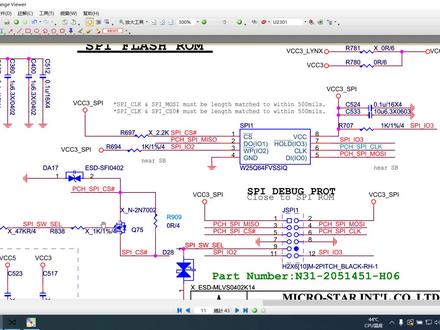

哈喽，大家好啊，有同学问我啊，就是说老师你这个芯片上面这么多银角对吧？我们怎么样去 按照什么样的一个实序去看他？那我今天就给大家讲一讲。那么首先啊，我以这一块主板为例啊，这是一个微型的主板，台式机主板， z 九七 get 五的一个主板为例。 那为了讲的简单清楚明了，那我从一个简单的芯片大家都应该认识的一个芯片讲起，那就是这一个 bus 芯片， 半死芯片的话是整个主板上面的基本输入输出系统，也就是说他这里面存的是一个资料， 如果这个出了问题的话，他会引起各种各样的故障，比方说上列掉列不触发啊，没有 cpu 攻略， 开机慢，风扇狂转等等都有可能是他引起的，这个是由他里面的资料损坏引起。那么我们现在来看一下这个里面他的硬件上面有哪些条件要满足，他才会产生 资料才能够读取。首先啊，我们来通过点位图可以找到这个芯片的位标，那在这个位置 他叫 spi， 那么我们在电路图当中就输入 spi 就可以了。好，那么这个时候就找到了这个芯片，这一个 芯片就是这个图，就是这个芯片的银角定义，他的型号是 w 二五扣六四 f， 这是一个华邦的带子芯片的话，他都是以 二四二五开头的。那么我们看到这个芯片之后呢，首先第一个要关心的是这个半死的供电营养，也就是说要先看他的供电，这个很明显啊，他是由三伏供电， 那么我们用外表在这上面量到他有三个电压，就说明这一个 boss 的攻略是正常的。第二个信号是这个斜保护，大家看一下斜保护，斜 wp 是斜保护的意思，我们这个 boss 里面刚刚讲过， 他里面全都有资料，为了不让病毒或者是恶意的篡改半死里面的这个资料，所以在他这里话会有一个上拉电阻啊，用这个三伏经过一个一 k 的电阻，把它上按为高电频， 也就是说只有当这个信号上面啊打了一个横线，当这个信号为低电瓶的时候，这一个里面的资料才允许被 修改和往里面写资料，那么在实际的工作过程当中，他就应该是一个高电瓶，所以这一个的话一般的情况下面是写不进去的。 那么我们在维修的过程当中就要需要把这个 boss 取下来，然后再进行刷洗，这是他的第二个，然后我们在 来看一下这一个这边的这个厚的，厚的是什么意思？稍微有一点阴郁的人应该都懂啊，厚的是保持维持的意思， 那么这一个的话就要维持这个状态的话，就要这个信号为低电瓶啊，这个信号上面加了一个井号。后面我们再来看一下，这边是一个片选信号，三十片选 片选信号，也就是说我们在开始读取 boss 的时候，首先要认到这个硬件 啊，首先要认到这个硬件，那么这一个的话他只是在读写的，刚开始认到他那一瞬间，他会变成低电瓶 啊，也就是说他是一个波形，然后下面这一个是一个 jd 银角， jd 银角这边的 d o， d o 是什么意思啊？ d 是代表数据， o 是代表 out 输出的意思，这里就是代表数据的输出，这一个 d i 是代表数据的输入， 这边这个 c 二 k 是代表这个总线上面的时钟，那所以说这样的话，我们就是整个一个芯片的工作的一个流程， 我带大家总结一下，如果按照顺序来看，一到八这个是片选信号，这一个 cs 片选信号， do 数据输出， wp 写保护间低接地， d i 数据输入，十二 k 时钟后的保持维持的意思， vcc 共列。 那么我们如果按照他的流程来工作的话，首先第一步要有功力，第二步我们要 有这个写保护，第三步这个要维持，第四步是认到了这个，这个读取到他啊，就是选中他。第五步是在这个上面有一个时周，第六步是数据的输入和输出 啊，第七步是这个要有接地，这就是整个一个芯片的工作流程，他记住他始终是以供电时钟数据这样的一个 流程来进行工作的，对吧？还有一些设置影脚，那么今天的话就给大家讲到这里啊，如果大家有什么芯片不会看的也可以私信我，或者是说在下方留言，我会尽量给大家安排，谢谢大家收看。

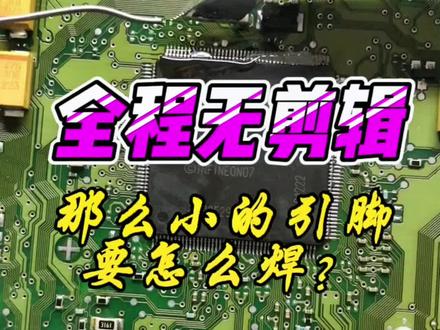

我就算我加再多都吸下去，我也不怕。大家好，昨天我发了一个拆装 cpu 的一个视频， 视频那里呢？有很多老铁问我，你这个 cp 用那个眼角那么细，然后你用 c 这样子焊， 焊连呢？粘在一起要怎么弄？其实这个的话，这么小的 cpu， 那个眼角你肯定会粘到的，这种 cpu 角那么细， 你这样看肯定是会粘到的，但是粘到不怕，我今天跟大家演示一下吧，说的话怎么跟大家讲呢？首先你看 cpu 这些眼角那么细，我们首先要加一点焊细膏， 必须的，然后这边上这些换装都不怕的，你看到没有，我就算我加再多都吸下去我也不怕， 哎。但是这种细角不能推，只能够慢慢拉，你要不往上的话就出来，往上然后拉出来，往上，然后拉，不能直接这样推，现在我这个我就换连了。 没问题的，你看我就这样拉就行了，慢慢慢慢往下拉，我这里我就不剪辑，我也不放太近的，大家看一下吧，你看到没有？ 老铁，不过老铁要好选择好一点，像这种刀口的话我用习惯了，老铁装了就洗一下， 最后抓一点生姜，像这种的话这样这样洗干掉它， 沾点生姜，这样慢慢慢慢洗， 把这个洗洗掉，我不知道这样拍能不能看得清楚， 那样洗这个的话要一点时间，要有点耐心，不能乱。 我这个视频我就直接全部都不不放，快进也不放，不剪切，大家看一下 液洗，每一次洗都会，老铁都会把那个洗带走一点，洗到他 不连啊， 你看这里又连了是不是？那我就用搞点葱姜把它粘走啊，把它洗卷走。 拍不清楚。亮亮清楚一点。这样还有脸吗？一点都没有脸了对不对？ 慢慢洗就可以。等一下我要用忘带净给大家。 质量还可以吧，不好拍。完全不剪辑的话。 嗯，这边我还没换呢。这边我还没换。昨天只换了一边吗？ 昨天焊到这边了，这边也还没有焊。 我这个视频完全没有剪辑的， 大家看一下。然后洗烙铁用什么洗？是这个，买烙铁肯定也带这种海绵嘛。加水一定要加水， 因为绕绕口，你在干了吸之后一定要用这里洗，洗了之后再沾一点松香。

记录生活，滋养知识。大家好，我是大飞，咱们今天来修一个爱马电动车的充电器，好了，咱们下面一起来看一下。好，我们现在来看一下这个充电器啊，这个充电器是一个爱马电动车四十八伏十二安式的充电器。 呃，这个充电器是什么问题呢？据网友说，呃，通电输出电压低，但是我在这边通电视的话没有输出电压，输出电压是零服，指示灯也不亮。 那么经过检查呢，也是发现了问题啊。呃，其他的元气节啊，前集的基本上就是没坏。 嗯，但是他这一个芯片坏了，他这个芯片采用的是这种直插封装的一个电压管理芯片，他内部集成有开关管啊，一共是 有七个银角，但是六角是空角啊，严格来说他是一个六角芯片啊， 他的芯片型号是一个，呃， spy 幺八零 a。 那么这个芯片的资料咱们在网上是查不到的啊，查不到资料， 但是根据他的银角所接的这些电路，我们可以查到啊，可以推断出他这个芯片是干什么用的 啊。呃，大家看一下啊，这一个银角就是芯片的一角，那么一角同着过来啊。呃，这里接了一个三百三十欧的电阻，然后过去在这接了一个二极管，那么二极管的这一头是接的这个变压器的一个 线圈，那么从这一点可以分析，他就是辅助线圈经过二极管整流，然后到了这经过这个三百三十欧的电阻限流，然后这里有个电容啊，就是这这个小电容绿波 送的这个芯片的一角，那么从这可以推断出这个芯片的一角是供电，对不对？呃，还有一点呢，就是说他从三百伏的正极出发，然后这是三百伏的正极， 这里经过两个电阻，这两个电阻都是五百六十 k 的啊。呃，这两个电阻串联之后，他是 到这接在这个芯片的一角，那么这两个电阻就是启动电阻啊，这是他的芯片的一角的功能。然后我们看一下芯片 二角，二角是这一个银角啊，芯片的二角，他从这一条细的同胞过来接的这个光藕的四角，那么光藕的三角是接地的，那么由此可判断他这一个芯片的二角就是稳压反馈的一个银角。 然后我们看一下三角啊，三角从这过来啊，他接了几个小组织的电组，而且这几个小组织的电组是 并联的啊，是四个零点七五欧姆的一个电阻，接了这四个电阻之后回到 大电容的负极，那么由此可以判断这四个电阻就是电流采样电阻，那么四角就是它内部集成开关管的原集啊。 啊，这是三角啊，这是三角，那么我们看一下四角啊，四角他是 接了一个电阻啊，这是一个四十七 k 的电阻，然后从这过来接一个零欧的电阻，然后到地，那么就是，那么也就是说四角啊，他对地接了一个四十七 k 的电阻，那么这一点我们 可以确定为他是定时银角啊，定时银角五角呢？他是直接连接的大电容的负极，呃，也就是说他是接地啊， 六角为空角，七角他是连接的这一个开关变压器的主线圈的输出，那么这个主线圈的另一 连接的是大电容的正极啊，就是这个线圈，从这个线圈这头进，从这头出啊，然后连接的七角，那么芯片的七角就是内部集成开关管的漏机啊， 那么这里这一个二极管，然后这里还有一个电容，这有个电阻啊，这个电容这个电阻，然后跟这一个二极管构成他的尖峰吸收回落。那么这个板子的问题啊，现在就是，呃，找到了， 他是什么原因呢？他是这个四角对地短路啊，咱们用这个完全表来测一下啊，刚才说了四角对地有一个四十七 k 的电阻，但是实际来测呢，他四角对地 是直接短路的啊，直接短路的，那么也就是说这个芯片内部击穿啊，造成这个 充电器没有输出，那么这一部分电路啊，我已经把它给画出来了啊，根据他的实际电路画出来一个草图， 呃，上面这是他的银角定义啊，一角是供电，二角是稳压反馈，三角是内部集成开关管的原集接电流采用电阻，四角是定时啊，接一个 四十七 k 电阻到地，五角是接地六角空角，呃，七角呢是内部集成开关管的漏机啊，接的是咱们这个开关变压器主线圈的一个输出，嗯，这是 他这个芯片周围的电路啊，芯片的型号是 spv 幺八零 a 啊，我们看一下一角啊，刚才咱们在板子上大概说了一下，在这草图上再说一下啊，呃，从三百分的正极出发，经过两个， 呃，贴片，电阻是五六零三，五六零三，就是五百六十 k 啊，这两个电阻串联，然后送到一角啊，这两个电阻就是启动电阻，然后呢就是说 从这个变压器的辅助线圈啊出来，经过一个第一这个二极管整流，然后三三幺，这个电阻限流，三三幺就是三百三十欧啊，限流之后 经过这里这个电容滤波啊，夹在芯片的一角，那么这就是他的二次供电电路啊。 再看一下芯片的二角，芯片的二角他是直接接的这个光偶的四角，那么光偶导通，他就会控制这个二角的电压的变化啊， 从而达到稳压的目的啊，那么二脚就是一个稳压反馈的菱角啊，同样二角对地接了一个高频电容啊，滤出高频干扰， 那么再看一下三角啊，三角呢，咱们刚才说了，他是内部集成开关管的原集，他对地接了四个零点七五欧的电阻，并连啊，对地 是电流采样，他对地还接了一个高频电容啊，滤除高频干扰。看一下四角， 四角对地接了一个四七三的电阻，四七三就是四十七 k 啊，然后这里是一个零 o 的电阻，对地五角呢，他是直接接地的啊，六角为空角，不接七角，我们看一下七角接的是哪里，从这上去啊，接的是这个 开关变压器主线圈的输出，那么线圈的另一端接的是三百一十伏的正极啊，三百一十伏从这过来，然后 加载芯片起角，芯片起角是内部集成开关管的漏机，那么看一下这三个原漆键啊，这三个原漆键就是尖峰吸收电路啊， 那么从这个图上可以看一下啊，刚才说了四角对地击穿，那么这个电阻啊，他不可能组织变得没有， 所以说只能说是这个芯片内部啊，他对地击穿啊，呃，等完了把这个芯片买回来，咱们看一下这个充电器能不能修好啊， 那么接着这个充电器也给大家啊，来说一下，遇到这种芯片资料查不到的情况下，我们可以根据他这个电路啊，把这个图画出来，画出来之后我们就能 分析出他每一个研究是干什么用的啊。那么好了，呃，咱们这个充电器啊就给大家分享到这里啊，等芯片回来咱们再维修。 那么通过观看刚才的视频，相信大家在视频中已经看到了，咱们刚才在视频中给大家讲了一下，在遇到这种芯片资料查不到的情况下，我们如何根据他芯片周围的这些电路啊，来分析他每个眼角的功能， 希望对大家有所帮助。好了，咱们今天的视频就给大家分享到这里，大家有什么问题请在评论区留言，喜欢大飞请关注、点赞加转发，拜拜！

脑瓜疼。脑瓜疼。脑瓜疼。脑瓜疼。脑瓜疼。唉呀妈呀，脑瓜疼。脑瓜疼。脑瓜疼。看到铲屎的。脑瓜疼。脑瓜疼。哎呀瓜，脑瓜疼，脑瓜。

cm 一六八二 a 共有一百二十八个银角，属于大规模数字集成电路芯片，银角众多，但外围援建却非常少， 只要掌握了电路矿图及信号的流程，搞清楚哪些银角是信号输入角，哪些是信号输出角，还有电源供电银角，并在电路图上识别出来，这样我们就可以方便地进行测量，并迅速地判断出故障。今天咱就看一看这款芯片的输入银角。 t com 芯片的输入信号是主板送来的 lvds 图像信号，该信号直接加到了 cm 一六八二 a 的五到八十到十五共十个银角，其中十二十三角输入的是一对差分时钟信号， 其他八个银角输入的是四对差分数据信号。二十三角是 lvds 信号格式选择切换控制输入角。 lvds 低压差分信号是镇服零点三五伏的差分数字信号，具有非常强的抗电磁干扰的能力 以及很高的传输率，主要应用于平板电视机前端信号处理电路和梯亢电路之间的信号传输。 lvds 信号中包括了 rgb 机塞信号、航同步信号、畅同步信号、智能信号、时钟信号。 目前大多数一千三百六十六乘七百六十八分辨率的液晶屏，其输入的 lvds 信号是八位五组差分信号。这五队信号中，其中一队是时钟线， clk 加 clk 减 定四对是数据线， r x 零加、 r x 零减、 r x 一加、 r x 一减、 r x 二加、 r x 二减、 r x 三加、 r x 三减。在小屏幕六位屏中， lv d s 信号是六位四组差分信号，比五队信号少， rx 三加、 rx 三检这一组信号。既然 lvds 信号是通过一对时钟线和四队数据线来传输的，那么这四对数据线就会负责传送三基色 rgb 像素信号和行敞同步信号。这就存在一个分配问题， 究竟是哪对线传输哪个基色？用一对线传输多个信号时，时间次序如何安排？只有叶精平的生产厂家和电视机主板生产厂家遵守同一个标准， 还能把 lvds 图像信号正确的显示出来，这就是 lvds 信号格式标准。目前在世界上通用的 lvds 信号传输标准有两种，一种是美国的 vsa 标准，是美国视频电子协会最早为监视器所制定的，也称为正常标准。 另一种是日本制定的 gs 标准。这两种标准主要的区别是，四对数据线对 rgb 像素信号传输的排列方式是不相同的。 如果提抗处理集成电路的工作格式和送来的 lvds 信号的格式不对，就会出现颜色层次混乱的图像，也就是我们常说的花瓶。目前的提抗处理集成电路都可以适应两种格式的 lvds 信号。在集成电路上有一个 lvds 信号模式，选择功能角 符号是 salelvds 或 lvds option， 例如 cm 幺六八二 a 的二十三角 sales 就是输入信号 lvds 两种格式的选择端词， 此端子悬空或接地为 vsa 格式，而接高电瓶则是斋的格式。该电瓶的设置一般是通过更改主板 lvds 线插座的 lvds 模式，选择银角外围的原件来实现的。在维修的过程中，当更换主板或更换液晶屏后出现花瓶，应考虑对 lvds 格式选择进行检查。 对于 lvds 信号的测量，我们可以使用试播器简单的对 lvds 信号的有无进行判断，而测试图像信号最好使用信号发声器所产生的简单彩条信号，这样可以观察到一个相对稳定的波形图。

好，我们来看一看他的第一角，他的第一角是里面的误差放大器一的同向输入端，第二角是误差放大器一的反向输入端，那么这个误差放大器可以控制 我们的输入的输出的电压或者电流。那么一，呃，一般来讲，我们用误差放大器来控制输出电压，用误差放大器来控制输出电流。好，我们来看他的地 二角是反向输入端，第三角是反馈输入端。什么是反馈输入端呢？其实他的第三角接在了两个误差放大器的输出端，然后呢在内部其实他还是有一个 pwm， 那么靠这一个信号来控制 pwm 输出的这个脉宽，那么第三角反馈输出端就是接在我们的这个 pwm 这个控制端 啊，我们看看第四角，那么第四角它是一个死去控制的一个端口，那么死去控制端口，他这一端的电压呢？可以控制在零到三十五伏， 也就是说他可以控制占空比是百分之四十九到零，如果我这个脚接低的话，也就是他的占空比最小就是零。 然后第五角是我们的定时电容的输入端，电容他通常得值在零点零一啊，零点零一， 零点零零一到零点一微法之间，这是他的一个电动取值。第六讲是一个电阻的启动啊，不，不是电阻，是是这个正当电阻的输入端，正当电阻我们的取值范围一般是五到一百 k 左右。 那么通过这两个器件，一个电阻一个电容来控制我们的震荡器，使震荡器产生震荡，那么他的震荡频率是通过这个电容和电阻的配合来进行的。 第七角是接地角，第八角，第八角是我们的一个呃，输出角，也就是它的内部有两个 npn 的三极管，那么第八角是我们这个 npn 三极管的一个输出 触角，他的电压可以到四十一伏，他的耐压值最高到四十一伏。然后第九角是我们这个 q 一，就是第一个三极管的一个发射剂，我们通常是通过一个电阻来接地的， 那么 k 二也是同样的，内部有 k 二 k 二，那么这个第十角也是通过一个电阻接地， 然后呢十一角就是他的输出，另一个输出，我们叫做输出二吧。呃，输出一 十二角， vcc 接电源的十三角是我们的一个输出控制端，那么这个输出控制端呢？是控制什么的呢？是用来控制我们的这个四九四控 置四九四 tm 四九四的工作模式， 控制他的工作模式，那么他有两种工作模式，第一个工作模式是推完，那么他第一个工作模式推完，也就是说 他在推远工作模式的时候就要使十三脚在高电瓶上面，那么哪来的高电瓶呢？也就是我们的五伏基准电压输出， 通常十三角和第十四角相连接的话，那么他就把它设置为一个推完输出状态，推完输出状态呢，就使得这两个就是十一角和八角交替的导通交交替的输出，这个 pwm 信号 交替的输出啊，这边有输出这边停着，这边有输出，这边停着，这样交替输出好，这是他的工作方式一，工作方式二呢，就是他的一个单端输入的单端输出， 单端输出，单端输出模式，单端输出模式，通常我们会把这个十三角直接接地，直接接地也就是接到零，那么他接地的时候是单端输入，也就是说他的十一角和八角输出两个相同的信号，那么就是单端输入两边的信号都相同，我们可以用这一路，也可以用这一路， 这是他的十三角，十四角，这是五伏的基准电压，那么这个五伏的基准电压是内部芯片内部产生的五伏的基准，那么五伏的基准既可以给十三角提供一个高电瓶，对吧？也可以 通过这个五伏的基准电压来调整我们这两个误差放大器的输入端，使得我们的电压和电流产生一个变化。好，那么我们再来看十五角和十六角，那么十五角是 误差放大器二的反向输入端，十六角是误差放大器二的同向输入端，那么通过这两个银角我们可以控制 我们这个芯片可以控制电路的电流或者是电压，我们通常用它来控制电流，那么如果我们要用这种四九四芯片来 改可调电源的话，我们只需要改变这两段和这两段，就可以控制我们四九四的电压 以及电流，就是通过改变这两个误差放大器的输入电压来改变他的输出电流和电压的，那么不是单纯的就改这两个位置就可以了啊，大家改的时候要注意很多问题，比如说他的供电问题，对吧？因为大家知道我们这个四九四啊， 四九四这个电源，他的工作最开始他是靠自己蒸蛋，靠自己蒸蛋给他供电的，那么如果我要把它改成从零伏起调的话，那么也就是说 他电压太低，使得这个芯片就没法工作，没法工作你就没法调，对吧？那么也就是说很多要给他加一个外接的正十二伏的电源，那么就是这个原因啊，我们在后面，如果后面的课程牵制到要 改这个可调的话，我会具体的跟大家讲如何去改，为什么改，每个地方改他的原因和道理，我不会就是说只告诉你把这个店主调起来，我是 一定会跟大家讲清楚他的原理，让大家看到我的课程以后什么样电源都可以改，那么什么样电源都可以修好。今天呢，我把这个芯片每一个广角都跟大家讲了一下，希望大家通过我的课程 对这个开工电源的维修知识有更多的了解，那么喜欢我的朋友给我点赞、转发、关注，谢谢大家。

五、 pfc 管理芯片 ir 四四二七 ir 四四二七是大名鼎鼎的 ir 四四二 x 家族当中的一员。它是一款双通道低压高速型的长效硬管和 igbt 管的驱动器，主要用于对长效硬管和 igbt 管的驱动控制， 可提供较宽的控制电压输出范围，用于输入与输出的同乡控制。芯片的一号银角和八号银角作为常开银角， 在电路中作为空角，不起作用。二号的输入银角和七号的输出银角组成一个通道，四号的输入银角和五号的输出银角组成另外一个通道。 在这个电路图中，两个通道并连使用，二号银角和四号银角并连输入五号银角和七号银角并连输出。三号银角是芯片的接地银角，六号是芯片的 供电银角，这就是这款管理芯片的银角功能。了解了 pfc 管理芯片的银角功能，整个电路理解起来就容易多了。大家看，这两个接线端子是外机两百二十伏的输入端试电二百二十伏通过这两个接线端子来到我们室外机主板， 经过了位于交流输入接口处的第一个电路，交流输入保护电路、第二个 emi 绿波电路以及第三个软启动电路， 把纯净的两百二十伏交流电加在了整流桥的两个交流输入端，经过整流桥内部四科二极管的全桥整流，从整流桥的两个直流输出端输出脉动的直流电， 整刘桥输出的脉动直流电经过这颗无极性电容的高频率波，在这颗电容的两端得到了相对平滑的三百一十伏直流电。三百一十伏直 流电迅速地来到了我们的电抗器，从电抗器的左边这个银角进去，从右边这个银角出来， 然后三百一十伏在经过这颗隔离升压二极管给我们的并联使用的两颗滤波电容充电。大家注意，这时我们的 igbt 开关管并没有打开导通，换句话说，此时我们的 pfc 电路还未启动， 其实五虎上将中的三员大将，也就是我们的电抗器和生压二极管以及绿波电容已经开始工作， 此时的电抗器主要起滤波作用。下面我们看一下当 igbt 开关管工作时，情况又会发生哪些变化。大家要注意，在 pfc 功率较正电路中，开关管采用的 igbt 功率管，这种功率管的开启电压相对来说都比较大，通常要在十五伏以上。而我 我们的 pfc 电路的驱动信号从源头上来说是来自我们的外机主板上的 cpu， 而我们的 cpu 供电只有三点三伏，它发出的最高脉冲也只有三点三伏，所以它是无法直接驱动 pfc 电路上需要十五伏的开启电压才能打开的这颗 igbt 开关管的， 所以他借用了大名鼎鼎的 i 二四四二七这款双通道低压高速型的 igbt 功率管的驱动器，来把 cpu 的三点三伏的电压放大到十五伏，再去推动 pfc 电路上的这颗 igbt 开关管的打开与关闭。这个知识点弄懂之后，接下来 我们再看一下完整的工作流程。 cpu 第六十四号银角送过来， pfc 驱动信号经过这颗电阻的对比分压同时加到了我们 i 四四二七这款双通道的驱动 空气的二号银角和四号银角，大家看图中的二号输入银角和七号输出银角组成一个通道，四号输入银角和五号输出银角组成一个通道。在这个电路图中，两个通道并连使用，二号银角和四号银角并连输入，五号银角和七号银角并连输出。 图中的三号银角是芯片的接地银角，六号是芯片的宫殿银角，芯片的一号银角和八号银角作为常开银角 在电路中作为空脚不起作用。好，我们继续跑我们的电路图 cpu d 六十四号银角送过来的 pfc 驱动信号 经过这颗电阻的对地分压，同时加到了我们 i 四四二七这款双通道的驱动器的二号银角和四号银角。因为在这个电路途中两个通道并连使用，所以 cp 有的六十四号银角送过来 pfc 驱动信号从二号银角和四号银角并联输入，五号银角和七号银角并联输出，放大输出的信号经过这两颗电阻的并联驱动 来到我们 igbt 的山极，可见这两颗病联的电阻是我们 igbt 山级的驱动电阻。当 cpu 送过来一个高电瓶，经过 i 二四四二期放大后，从五号银角和七号银角病联输出加到 igbt 开关管的山级开关管导通 三百一十伏通过 igbt 的急电急到发射急对地倒通，此时三百一十伏留过电抗气，电抗气把电能转化为磁能存储起来。当 cpu 送过来一个低电瓶，经过 a 四四二期放大后，从五号银角和七号银角并连输出加到 igbt 开关管的山级开关 管截止三百一十伏无法通过 igbt 的急电急到发射及对地倒通，此时流过电抗气的电流就会减小，电抗气为了阻止流过本身电流的减小， 于是产生一个右政左幅的感应电动式电抗气。产生的这个感应电动式会和前级整流桥整流率波后得到的三百一十伏进行叠加。 通过这颗升压二极管给后级的两颗绿波电容叠加充电，让绿波电容电压迅速抬升到三百八十伏六、双运放集成芯片 m 二九零四 lm 二九零四是一款八只银角的双运放集成芯片，内部集成了两颗运算放大器，它的第八只银角是宫殿银角，四号银角是接地银角，一号银角和七号银角分别是内部两个运算放大器的输出。银角 广泛应用在变频空调主板上的 pfc 电路之中。充电电压比较器用于 pfc 保护电路和整机交流电流的过流保护。当这两路电流过大时，通过和基准电压的比较， 两颗电压比较器输出发生反转，让模块和 cpu 停止输出来保护压缩机等核心器件。 下面咱具体看一看这款芯片的工作原理。两颗病联的电阻是 pfc 电路主回路上的电流检测电阻，也是整机电流的检测电阻。 pfc 电路工作时，有电流留过这两颗病连的电流检测电阻， 他们会把电流信号转化为电压信号，然后兵分两路通过这个 ek 电组输出一个电压信号。 nb 前往我们的双运放集成芯片 lm 二九零四通过内部的运放计算输出高低电瓶给我 我们的 cpu 的九十一号银角，也就是 cpu 的 pfc 过流检测银角，这个银角高电瓶有效， 正常时，该银角的电压在三点五伏左右。当我们 pfc 电路过流时，通过电流采样，电阻采样，再经过放大电路的运算比较， lm 二九零四会输出一个低电瓶给我们的 cpu 的九十一号银角。当 cpu 的 pfc 过流检测眼角， 也就是九十一号银角得到一个低电瓶时， cpu 就会停止模块的六路输出和 pfc 电路的驱动输出来实施保护， 这个电路出现故障。格力空调汇报 hc 故障代码，美的空调汇报 pf 或 pe 故障代码。经过这颗电流检测电阻取得的电压的另一路信号会通过这颗三点三 k 电阻的限流输出一个信号 nc 前往我们 的双运放集成芯片 lm 二九零四，通过内部的运放计算，输出高低电瓶给我们的 cpu 的四号银角，也就是 cpu 的交流电流过流检测银角， 这个银角高电瓶有效，正常时，该银角的电压在三点五伏左右。当我们 pfc 电路过流以后，通过电流采样，电阻采样，再经过放大电路的运算比较， lm 二九零四会输出一个低电瓶给我们的 cpu 的四号眼角。当 cpu 的交流电流过流检测眼角， 也就是四号银角得到一个低电瓶时， cpu 就会停止模块的六路输出和 pfc 电路的驱动输出来实施整机保护，这个电路出现故障时，格力空调会爆。一五故障代码，美的空调汇报 p 八故障代码，七四运放集成芯片 opa a 四三七四 opa 四三七七是一款低成本、低噪声、五点五兆赫 cmos 的四路运算放大器。因为压缩机三厢电取样信号是胶变的电压信号，电压扶植很小，所以需要进行放大，这样才益于 cpu 的分辨。 同时信号放大后还会提高信号的抗干扰能力，加大信号的输出功率。正是因为这两个原因，相电流检测和位置检测电路中才使用了 opa 四三七四来放大相电流采样信号。 我们的 opa 四三七四内含四路相同的电压运算放大器共有十四个银角，其中一号银角是放大器一的输出银角，二号银角是放大器一的反向输入银角，三号银角是放大器一的同箱输入银角，四号银角是电源的供电银角。五号银角是放大 其二的同乡输入银角。六号银角是放大其二的反向输入银角。七号银角是放大其二的输出银角。八号银角是放大其三的输出银角。九号银角是放大其三的反向输入银角。十号银角是放大其三的同乡输入银角。十一号银角是接地银角。 十二号银角是放大器四的同乡输入银角。十三号银角是放大器四的反向输入银角。十四号银角是放大器四的输出银角。这个电路的工作原理是 模块三厢下桥的 igbt 经无感电阻连接至绿波电容的负极，在压缩机运行时，三厢 igbt 有电流通过电阻两端产生压降。经运算，放大器 opa 四三七四放大后分为两路，一路送到 cpu， 由 cpu 经过运算和处理，分析出 压缩机转子位置和三箱电流信息， cpu 会根据反馈信息调节六路输出，以保证压缩机的正常运转。另一路将三路箱电流汇总后送到模块的电流保护眼角，以防止压缩机箱电流过大时损坏模块或者压缩机。 中间区域就是四运放集成芯片 opa 四、三、七四。左侧有七个银角，中间的银角是宫殿银角，上面三个银角内部连接着一个运放， 这个运放是用来放大微箱电流的，下面三个银角内部也连接着一个运放，这个运放是用来放大 w 箱电流的。芯片的右侧也有七个银角， 中间的眼角是接地眼角，上面三个眼角内部连接着一个运放，这个运放是用来放大又相电流的。下面三个眼角内部连接 着的不是运放，而是一颗电压跟随器，电压跟随器不能放大电压输出的电压和输入的电压完全相同。 三点三伏的供电电压经过两颗相同组织的电阻串联后进行分压，电压跟随器的十号银角，也就是同箱输入端分的一点六五伏的电压。 因为电压跟随器没有电压放大功能，所以在他八号眼角同样也输出一个一点六五伏电压。 这个一点六五伏的电压分别通过三颗限流电阻加到其他三颗运放的同箱输入端作为基准电压，和三箱采用电阻上送过来的三路电压分别进行叠加，经各自运放的独立放大， 分别送到 cpu 的三个项电流检测银角，得出压缩机转子的位置。同时三个独立运放还会分别输出三路电压，经过二 二极管的隔离，然后在汇总在一起送的模块的故障输入银角。当右向或微向或 w 箱任意一箱电流过大时，模块保护电路动作是外机停止运行。大家看，这是芯片内部的三颗运防运算放大后送往 cpu 的三路信号。 大家看，这是芯片内部的三颗运防运算，放大后送往模块的三路信号 cim 送往模块的三路信号 cim 最后会汇总在一起。 大家看，这就是汇总在一起的三路 cim 信号。汇总在一起的 cim 信号经过这颗电阻的限流和这颗电阻和这颗电容组成的低通绿波器的绿波， 送给了模块的故障输入银角 cian 银角，这个银角的电压不能高于零点五伏。当右向或微向或 w 箱任意一箱电流过 过大时，这点的电压会高于零点五伏。一旦这个银角的电压高于零点五伏，那么它就会触发故障输出银角，输出一个低电瓶给 cpu， 让 cpu 停止输出六楼脉冲给模块电路，室外机停止运行。

朋友们大家好，根据近期发布的内容，咱们介绍开关电源，在开关电源当中体现出了主驱动芯片 3842 主驱动芯片它与周围的电阻电容组成 独立震荡器去推动开关管震荡。但是他的银角定义是不可忽视的， 三八四二的银角定义，一角是补偿输出段，二角是电压反馈，三角电流反馈，四角频率设定，五角接地， 六角脉冲输出，七角供电，八角五伏的基准电压。在掌握三八四二的银角定义之后，维修开关电源遇见三八四二， 三八四二的各角电压也非常的重要，咱们看这个三八四二的，一角的电压在一点五伏左右，二角电压在二点五伏左右， 三角的电压通常是零点一伏或者零点二伏都比较正常，四角电压他是一点九伏或者一点九伏以内，比如说一点八伏，那么也可以的。五角的电压他是五角接地零伏，六角的电压在十三四伏都是正常的， 七角电压就是芯片的供电，十六伏也能让他启动，十八伏也能让他正常工作，也就是说十六伏到十八伏之间，八角在芯片得到供电之后， 八角就必须要输出一个五伏的基准电压，但是不一定是五伏，他哪怕是四点 酒吧服也可以，但是不能差太多。好，感谢大家观看与支持。
