hc05蓝牙模块怎么进入at指令

大家好，今天教大家如何一分钟用懂 hc 杠零五的 at 指令设置模块参数。首先我们准备一个 hc 杠零五模块，一个测试架，把零五模块插到测试架上面，再把测试架接到电脑端的 usb 口， 测试架是免驱动的，电脑上只需要下载一个 h i d 软件就可以使用，这个软件可以到官网上去下载。打开软件之后选择 hc 杠零五型号，直接点波特律查询， 成功查询到模块播透率为九六零零。之后我们可以设置模块其他一些参数，这是快捷面板，可以设置模块一些常用的一些参数。 六、设置模块波特率这里可以选择再点一下波特率，设置成功返回 ok 后，我们把模块重新上电，模块的参数就可以改变。

action， 咱们来聊一下这个，呃，一七零五的，这个 这个难以按摩快，然后呢？我现在已经 哦还没给他通电，咱们先把这个蓝牙模块通电，现在是这样子，才现在开始通电了， 充电了之后呢，咱们来到这边，好，这个那个 bt 一，然后连接中一连接，然后找 咱们在手机上去发送， 咱们现在可以看到，呃，咱们从手机发过去呢，他其实，呃这边没有显示， 呃，其实应该讲他这边的显示是，然后咱们从这边幺二幺二拔过来，拔过来之后呢，咱们看到是三幺三二，咱们需要把这个变成 变成别的，那这个时候咱们就可以看到他是十二，然后全是十三，然后 然后咱们会看到，呃这个十三过去之后呢，他会变成会裁判过来，然后你好，他过来之后呢，他也是会变成呃乱码，咱们把这个 你好，那你字他也是，呃乱码，只能是好字。所以呢，其实蓝牙的这个 呃助手呢，其实他还是有一定的局限性，呃有一些不是很全，所以就意味着咱们得去专门给他做 app， 所以，呃，下一次咱们再聊一下怎么去做 app 吧。然后 咱们先讲一下这个这个板老的板子要先按住那个键这个键 这个键老的板呢，是要先按住这个电这个键，然后再通电，然后如果是新的板呢，就是他们应该在这个模式下，然后 at 发过去，他是没有的，然后 at， 然后咱们要按住他， 然后过去他才是 ok 的。呃，也就是说咱们要做任何的一个输入呢，咱们都是要 咱们需要去按这个键点住他，然后发送，这个时候就 ok。 k， 呃，每发一次，呃，去调整它呢？都需要去按这个键。 ok， 好，这一个 的这个新的版的话其实是用九千六的补特率，然后剩下这些都是看精神点点赞，投币一键三连。

大家好，欢迎观看，今天给大家分享一款高性能主从一体蓝牙串口模块 hc 零五模块。蓝牙是一种低成本的近距离无线连接，它的特点是低功率微号 蓝牙技术，已经从最初的音频传输扩展到低工号数据传输。 蓝牙作为物联网重要组成部分之一，蓝牙的发展推动着物联网的发展。接下来我们看一下本实验的测试接线图。 首先看一下 usb 转 ttl 和 hc 零五的接线，五 v 接 vcctxt 接二 xdrxd 接 tx， gnd 接 gnd。 接下来我们介绍一下 hc 零五模块的工作模式， 有两种工作模式，一种是 at 模式，一种是正常通信模式。 at 模式的进入方法是先按住这个按键，然后再给这个模块通电， 这样就进入了 at 工作的模式。 at 模式的波特帅是三八四零零八个数据位，一个停止位，无较厌， 每条指令输入完成后，必须按一下回车键再发送正常通信模式。模式的进入方法是直 接给这个模块宫殿，无需按住，此案件正常通信时波特率为九六零零。接下来给大家演示一下艾特模式，我们看一下摄像头， 先把这个按键按住，然后再供电， 松开按键。 接下来打开窗口， 首先看一下 hc 零五指令级， 我们首先执行测试指令 返回， ok， 说明 hc 零五已经进入 at 模式， 然后再执行一下获取软件版本号，指令 返回是正确的， 然后再查询设备名称， 返回式名称是这个， 然后再查询配对码。 好的 s 模式演示完毕，接下来演示正常通信模式， 先拔下来，再直接插入， 正常通信模式的波动率是九六零零，然后打开， 接下来到手机上 打开调试全能王，然后连接 beijing 这个蓝牙设备， 已连接，然后随便输一个字符串， 然后发送 串口，助手已经收到， 这就是正常通信的模式。 好的，今天我们的分享就到这里，欢迎大家观看，谢谢。

大家好，这节课呢我们继续介绍蓝牙模块的一个应用，上次课呢我们给大家简单的介绍了一下蓝牙模块的一个通信测试，然后呢主要是介绍了这个 it 指令的一个用法，另外一个呢就是说我们通过这个手机端的一个蓝牙调车助手，然后呢和我们这个蓝牙模块之间呢接了一个通信测试，对吧？ 需要注意的就是说你在用 it 指定的时候，一定要注意要加回车换行，要以这个文本模式来进行数据的一个发送啊，不能也是禁止发送，这个也是一个注意的，另外一个呢就是大家注意在查询内幕的时候，我们要按住按键，然后再发送指令，这个 呢大家了解一下，我们上次课呢已经做了详细的一个介绍，这节课呢我们来根据一个实际的一个啊应用的一个实验来做这个一个测试啊，这个呢用的一个效 项目的一个背景呢，就是说我们比如说我们实验室的小孩，他们要做这种蓝牙的一个呃小车，那蓝牙小车呢，他不再用手机来进行控制，然后呢他要做自己做一个蓝牙的一个遥控器 啊，方便这个控制，对吧？那他做一个蓝牙遥控器呢，那这样的话呢就需要两个蓝牙模块，一个呢是遥控器，这一端需要一个蓝牙模块，另外一个呢他的小车端呢也需要一个蓝牙模块， 那这个时候呢，我们就需要把遥控器端的蓝牙模块呢啊配置成这个主机，然后呢把小车端的蓝牙模块呢配成从机，另外呢我们还需要把这个主机和从机这两个蓝牙模块呢，让他们俩相互绑定， 这样的话呢，我们以后再用的时候呢，就不需要再用 it 指定对他们俩进行单独的就配置了，我不需要每一次用他，我都要配置，这个太麻烦了，对吧？所以呢我们可以让他们俩相互绑定， 这也就是我们这节课要介绍的一个主要内容，就是两个蓝牙模块之间如何进行主同的一个绑定， 然后呢绑定之后他们俩之间的通信就比较简单了，就是我们的串口通信了，就是你的啊串口你带电机这边遥控器这一端，你用串口给他发什么，他就会帮你转发给另外一个模块，另外一个模块介绍到这个指令， 你识别这个指令就可以控制你的小车做相应的动作了，对吧？那这个呢也就是我们大家在买的这种玩具，比如说这种蓝牙控制的这种车，对吧？啊？不是蓝牙手柄啊，这种有很多，这种都是这种方式的吧，大家可以去看一下。那我们这边呢就来介绍一下如何做这个绑定的吧？如何做这个绑定， 那这个时候呢，大家注意我们就需要两个模块，对吧？需要两个模块，这两个模块呢我们要把它做一个绑定，那要做这两个 法律呢，就要区分主机和同机，比如说我们啊这个模块，也就是这个接这个的这个模块，我们作为主机，这个呢我们作为同机， 我们都用这个啊商务机来进行配，我把商务机把他们要配好之后，我再用单面机的时候，就和 it 指定没有关系了，就使用他的透传方式就可以了，这样的话用起来就很方便，对吧？那实际上就是在串口编成了 串口式，将前面我们课程当中做了详细的介绍，如何发送数据，对吧？如何接收数据？如何解析数据， 这个呢啊都比较简单了，大家感兴趣的可以自己去试一下，我们把它绑定好之后，你就可以自己做一个属于自己的一个蓝牙遥控小车了，对吧？ 当然了你也可以做其他的一个通信测试啊，或者其他的功能都是可以的。那我们如何做绑定呢？那我们就要用创口助手来做这个处理，对吧？做这个处理，那这个时候呢我们来看 我们有两个窗口了，对吧？这边一个是抗磨五，抗磨五的话是接着这个，然后呢还有一个呢就是抗磨十二，抗磨十二是接着这个，所以大家不要弄混了，抗磨五的话是这个，这个的话我们作为主机，这个呢作为从机，我们先配置主机， 我们找到这个汤姆五，我们先找到这个，你要是不放心的话，你可以拔叉一下看看是不是汤姆五，对吧？你看这个时候只留了一个是康姆十二，然后呢再插上这个我会多一个汤姆五，然后呢我们把这个汤姆五找到， 这个呢就是这个，这是两个模块，对吧？两个模块，那首先我们要确保这两个模块呢都进入 it 指令模式， 那我们直接给他断电，重新上电，断电，然后呢按住按键重新上电， 小灯慢闪进入 it 指定模式，然后呢另外一个模块呢我们也给他进入 it 指定模式，然后呢把电源 按住按键重新上电， 那这个时候呢这两个模块呢都进入了这个 it 指定模式的，我们先配置这个主机， 然后呢我们打开窗口波操力的话，这个时候我们要把这个地方要选出，我们要是靠木先配置主机 是三八四零零的波特率，可以先做一个通心测试，对吧？这边呢我就不一个一个输了，那大家注意，你要是在这个地方来输的话，一定要用文本模式，我们这边也要用文本模式，然后呢我们这边先做一个简单的测试，对吧？ 先看一下这个我们用的 it 指令 it 加上回车换行，那 ok， 那这个呢是可以通信的，然后接着呢我们要首先呢我们就是说这个是主机，对吧？这个主机的话我们要把它设为主模式，对吧？要把它设为主模式，稍微主模式的话就是这个， 这个是作为主模式，对吧？作为主模式，然后呢我们点击这个， 那这个时候他就设置成我主机了，然后呢这个配对码，配对码的话你可以设置成一二三四五六，我们设置 一二三四五六。然后呢我们还要查询一下他的地址，因为待会的话我们做相互绑定的时候需要用到地址，所以呢 我们可以用这个指令 it 加 id dr 问号为之换行，然后查询一下，查询完成之后呢我们把它记住，一定要记住这个，这个，这个地方我们可以直接写在这，我们这会就不删除这个了，我们直接是主机 把它写在这，因为待会我们还要查询重机，因为这个主机要绑定重机，重机要绑定主机，对吧？那这个呢？他的地址，然后呢我们看一下这边的话，其他的的话呢，我们就暂时不管了。然后呢这个呢如果说你 啊不清楚怎么配的话，也可以看一下我们这边，我这边也做了一个具体的一个步骤，大家可以把这个屏幕拍下来，对吧？然后按照这个步骤来啊设置。至于这个蓝牙的名字我这边就不再设了，对吧？蓝牙的名字我就不再设了，因为我们啊就 他默认了前面的名字，那这个呢？我们名字前面已经改过了，对吧？改过了，那这个呢？名字我把它也改一下，因为我们这个要变成主机，对吧？因为上次是把它设置同机，那这个呢？我们把它设置成主机，这个 it 加耐我等于如骂死他。然后呢回车换行，然后呢我们点一下，然后呢设置，是吧？你比如说你去查一下这个名字，我们点一下这个， 我们点一下这个查询这个名字，来去看一下查询这个名字，我们要按住这个按键， 对吧？这个时候他已经改过来了，那这个时候就是就是一个主机，对吧？但是他是要重启生效，大家注意他要重启生效，这个一定要注意，重启之后才会生效。 现在实际上因为我们已经改了，毕竟没有断电吗？他已经改过了，那这个就是这个，然后呢我们看一下下面的步骤，名字模式设置好了，密码也设置好了，对吧？密码也设置好了，这个呢就是 主机这一块我们已经配置完了。下面的步骤呢就是要我要知道从机的这个地址，我们才能够进行下一步，所以呢接下来呢我们就要这个，呃， 看这个统计的地址了，对吧？这个呢大家可以去了解一下，那待会的话我们来看这个统计的地址，然后的话呢还有一个就是说这个，至于这个，嗯，这个呢我们就不管了，然后接下来呢我们来看一下 啊，然后呢就是就测这个同机了，我们看同机，同机的话呢，我们首先要把这个窗口关掉，我们要打开科目十二，科目十二，然后下面的是重机，我们打两个空格， 这样的话待会便于区分，对吧？然后打开窗口，然后呢我们还是先测试一下点这个大家可以把这个指令都输在这，对吧？ 后开，然后呢我们要查询一下这个冲击的一个啊，冲击的一个什么呢？我们要查询一下冲击的这个 名字，对吧？比如说查询一下成绩的名字，我们来看一下成绩的名字，在这我们点击这个点注按键 看一下，这个呢是 ck， 他的名字是 ck， 这个我们也嗯把它改一下，我们改成这个布鲁斯莱文，然后呢我们点这个， ok， 然后呢我们再来查一下，按住按键 葫芦丝来该我了，对吧？ 然后配对码，我们把这个配对码改一下， 那这个贝德玛也改好了，对吧？贝德玛也改好了，然后呢我把它设成统计点，这个 it 加二 ol e 等于零，等于零就是同积，等于一就是主积，对吧？ 再来试一下刚才是不是没有反应好， ok， 这个也设置好了，对吧？然后呢我们要查询他的地址， 发现他的地址，这个是统一的地址， 标注一下这个重庆的地址，那接下来呢，我们就 要主机绑定，从机，从机绑定主机，对吧？那我们先把这个从机和主机绑定，从机和主机绑定呢？我们用的指令是什么呢？就是这个 it 加 brnd， 然后加上一个 b 的一个地址。啊，那现在呢，我们是用重记来绑主机，对吧？那这个上相当于是用主机的地址，然后需要注意的就是说我们给的地址，他原来里面的这个分高，说是冒号，我们要把它改成逗号， 给大家注意一下，然后呢接着呢我们来试一下，然后呢现在我们是调试从机，大家一定要注意，那从机的话我们要绑定的是主机，那这个呢等于是主机的地址，那我们看一下主机的地址是什么？ 我要把它改一下，是等于二零二零，然后呢这个冒号换成逗号，注意英文的， 然后呢这个是六， 然后是幺三零幺九，幺三零幺九， 幺三零幺九，然后呢我们看一下这个指令，等于这个就可以了，对吧？如果说你不确定，你还可以去看一下这个他的这个指令级绑定这个指令，我们来找一下， 那这个呢就是绑定的一个指令，然后呢我们就写完了，对吧？就是说他等于这个参数吗？那我们这个地方就写好了， 然后呢我们等于这个二零二零，然后六幺三零幺九， 然后一定要注意结束了加回收换啊， 然后我们发送， 那 ok， 这个时候呢，我们这个重击就一定绑定了主机，然后我们让他重启， 他已经重启了，然后呢我们要把这个这个主机，我们要把主机绑定红机， 这个是主机，对吧？主机我们要绑定从机，绑定从机的话呢，我们还是要用这个指令，对吧？还是要用刚才这个绑定指令，只不过这个地方要绑定从机的地址， 我们这个地方要改一下二零二零，然后呢这个是什么呢？这个还是六，然后这后面要变 幺二 四五幺， 这个注意一定要靠蒙我了，对吧？然后就绑定了，对吧？然后呢我们点击 有没有回， ok 啊？重新点一次， 好，绑定， ok 了，对吧？绑定 ok。 然后呢我们就可以让他重启，对吧？让他重启，因为其他的我们刚才都已经设置过了，对吧？我刚才已经设置过了。然后呢我们让他重启点这个比赛的， 让他重启了，对吧？重启之后他们俩会自动进行 配对，他们俩自动配对完成之后，你看这个灯就变了，对吧？他们俩就是闪两下，闪两下，然后呢灯熄灭一次，闪两下，熄灭一次，那这个时候他们俩就配对完成了，接着我们就可以做测试了，那这个时候怎么办呢？我们可以再打开一个窗口调试助手， 我们再打开一个创口条入手， 我们这个时候呢就用两个创口勺入手来进行调试，对吧？我们一个是接主机的，比如说这个， 这个我们作为主机主机的话是抗磨五，是吧？是抗磨五。然后呢去我们都用文本来测试吧，就不再发石榴紧致了，然后你也可以测试石榴紧致。那然后呢我们打开 这个地方，已经打开汤姆，我们把它关掉，我们让这个左边的运用汤姆五作为主机，右边的这个呢，我们用汤姆十二是作为从鸡，是吧？作为从鸡， 然后呢我们来试一下，对吧？然后呢波特率的话是三八四零零，然后这个的波特率的话呢，我们也是三八四零零，先试一下，看能不能成功，对吧？然后呢比如说我们发一个海鸥， 我们以文本方式来发，我们看看这边这个是同机，对吧？这个主机发同机应该能够收的到，对吧？我们来看一下他能不能收到，我们点击发送， 那他发的是一个这个，那就说明有一双波特力不对，那这个地方呢是我们同级，同级的波特力我们改成九六零零试一下，然后我们再来发一次， 那这个时候就对了，那就说这个模块实际上是有问题的，对吧？我们知道我们刚才上次看到我们测试的时候，我们知道测试的时候呢，他的波特率呢？是这个 啊，三八四零零，也就是个主机的波特力。三八四零零，那你看这个从机，从机他默认的时候，他的波特率是在通信的时候，他的波特率是九六零零，然后呢在他这个 啊，什么在他这个 it 指令模式的时候，他的波特率上是三八四零零，这个大家一定要注意，但是这个模块是让我也没有重新设置过他的波特率，但是呢他可能是硬件的问题，对吧？他有 bug， 然后呢他变成了这个三八四零零，然后我们这个呢是九零零零， 但实际上这个九六零零和这个三八四零零他们俩之间没有关系。关键就是说如果说你用单面机来做，那你这个模块呢？你的单面机的这个波特率就要设置成三八四零零，然后呢你这个呢？你的波特率就 要设置成九六零零，但是一般来讲我们单配机、五幺单配机，你波特力做不了特别高的吧？你可以把这个波特这个改成九六零零，对吧？就是用我们刚才这个指令，你可以把它改一下， 就是我们的这个波特律修改指令，也可以把它改成九六零的波特律，这样的话呢，用起来就更方便了，对吧？这个大家自己去测试一下，我们就不带大家再去做了，对吧？就是说这个指令呢，你只要自己去窗口助手吗？你用窗口助手来配， 对吧？你就看得见摸得着啊？配错了也没关系，再重新配，是吧？这样的话呢，你就熟悉了这个 ic 指定的用法，对吧？一旦这个配置完成之后，你看他们俩，比如说把他们俩重新锻炼， 我把他们俩断电，然后呢我再给他上电， 那刚开始的时候，你看他们俩就开始配对了，对吧？那大概一两秒钟之后，他们俩就自动配对成功了，那这样的话，你把这个放在你的小车的遥控器上，这个呢，你把它放到你的小车的小车端， 那你你不用的时候就把它电关了，当你想用的时候，你给它打开电源，那他们俩就会自动的配对，那你就可以完成你的遥控控制了，剩下的遥控控制就很简单了，对吧？那就是用串口了， 你比如说你就用指令呗，比如说你用 abcd 来代表前进后退、左转右转，那你这个地方你一发送，就像我们这个一样，我们这个主机你发送一个，哎，对吧？代表是前进， 那你这边就接收到一个，哎，对吧？那你接收到一个，哎，那你就控制小车的电机都正转呗，让他往前跑呗，对吧？然后呢你，你发送一个币就代表让小车后退，那你这 这个地方你发送，那这个时候呢？他小车小车端接收到这个 b， 那就控制他后退就行了，对吧？那至于这个发送，那我们前面讲窗口的时候，你用发送一个字节的函数，就发送这个 b， 发动这个指令就行了，对吧？那这个呢，你就在这个唱口中段当中接收到这个字符，然后来判断看看是什么，对吧？是 b， 你就干什么，是什么你就干什么， 那这样的话不就完成了我们这个小车了吗？所以呢，这个 it 啊，指定的话并不是特别复杂，我们可以用这个东西来把它配好，特别是做我们这种简单的应用，对吧？ 你比如说你同学说我要用这个蓝牙做一个什么啊，无线耳机啊，或者是做一些啊，传输文件啊，那个当然会复杂一点，对吧？那我们做这种模块的话，我们基本上都做这些简单的小用用，那大家可以自己去试一下，对吧？通过这个呢，你就能熟悉一方面的把创口再重新拾起， 另外一方面呢，了解这种 it 指令，对你以后学习其他的这种啊，关于涉及到这种 it 指令的模块会有好处，对吧？当然了，对这些配置这些东西，你也可以用 单面机来做。但是呢，我想如果说你是做这种简单的东西啊，没有必要用单面机来配，你比如用单面机来配你这个东西，你还要查这个地址啊什么的，你还要去监控窗口的一些数据，还要把它读出来，还要再去做这些处理。那不如你用这个窗口助手把他们俩配好，然后呢只用他的透传功能啊就可以了，对吧？只有他的透传， 包括我们前面做了一些项目用到这个啊，四 g gtu 模块，那这个时候呢，我们实际上也是用串口把它配置好，然后呢我们使用他的透传功能， 他开机他就是进入投船模式了，那我们直接用就行，这样的话啊，就比较方便，对吧？就比较方便要，否则的话呢，你也没必要去买这个模块了，对吧？你就自己开发了， 那大家的话用这种模块就要学习这个模块的用法，那这个呢，就是我们这节课给大家介绍的如何做主机和同机之间的相互绑定，以及他们之间如何做通信，有了这个你自己就可以用单面机和他们之间进行通信做相关的处理了，对吧？ 那这个呢，我们就介绍到这。

大家好，这边是大学生科技创意社，我是成员朱文杰，今天教大家如何去配置咱们的蓝牙模块啊，这也是很多新成员朋友问的比较多的一个模块，但其实啊，应用非常简单， 蓝牙模块是我们平时在作品中都应用非常频繁的一个模块，像智能轮椅、智能车、视觉倒扇都应用到了我们的蓝牙模块，虽然他们可能型号不同，但功能大都类似，我们用到的也就是他的透传功能。 接下来呢，我将带大家去配置好它。首先我们需要准备一个蓝牙模块啊，我们这边用的是主从一体的 hc 零五，然后还有就是 usb 转 ttl， 接着就是四根杜邦线，他们的连接方式呢，就如右图所示啊，是将 txt 和 ixt 相互交替的连接。 在配置的时候呢， v c c 最好接上 usb 转 t t l 里面的五伏接口啊，然后监听就连监听就可以 啊，你如果连那个 vcc 连的是三点三伏的话，他可能会出现搜索不到窗口的情况。 完成连接后呢，我们就可以将 usb 插入电脑接口了，在插入的时候要按住模块上的按键，使他进入慢闪配置状态，才能对他进一步配置，否则的话他会进入快闪，也就是配对状态，串口上是找不到的。当然也有些模块呢，不需要这样的操作，他没有按键，只需要插入即可， 具体的参考商家给的手册即可啊。进入漫闪配置状态呢，我们就可以打开创口助手了，这边我们用的是 f com 啊，是正点原子提供的一个创口助手，可以去他的资料站下载， 找到对应配置的波特率，这边的波特率呢，使用的是三八四零零，然后这个波特率和你后续连接的波特率是不同的啊，配置波特率一般 是九千六三八四零零或者是一一五二零零啊，像 gdy 的蓝牙模块，他就可以自己配置啊，然后通过发送 at 指令啊，发发个 at 他就会反 ok 啊，这也可以试， 就是说你不同不同的波特率，你不确定他是哪一个，你就可以返 at， 看他返不返回，这个 ok 就行了。 呃，接着咱们就可以通过创口助手依次发送这些指令来完成咱们蓝牙模块的配置。特别注意的是主机和从机的区别就是一个被连接，一个去连接别人这样的一个角色， 如果你配置成从机，那么你就可以用手机去搜索到他，如果去配置成主机的话，你就搜索不到，因为主机呢是去搜索从机的，不会被搜索到。完成配置之后咱们就可以来试试效果了，我们打开提前下好的蓝牙助手， 或者搜索微信小程序里面的蓝牙助手就可以，我们从手机端发送。你好，科创社啊，咱们可以看一下上飞机的一个收收到情况啊，这边多发两遍 啊，可以看到咱们上面已经收到了啊，这也证明咱们从机蓝牙已经配置完成了。 我们再试着从上飞机发送信息，看看我们手机端的接收情况啊，我们发送大学生科技创意社欢迎你啊，可以看到我们手机端也接收到了，这样我们就完成了我们蓝牙的模块的配置。

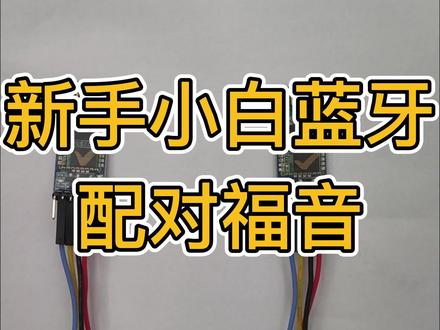

你知道两个 hc 零五南阳模块如何配对吗？你有自己动手配对过吗？你知道对新手小白最友好的方法是什么吗？ 这一期给大家分享一个适用于零基础新手小白的讲解视频，让你三分钟学会如何配对两个 hc 零五蓝牙模块。首先我们先介绍所使用到的材料， 两个 hc 零五蓝牙模块，一个 adwinoovon 开发版。你知道为什么我们只用一个开发版吗？一根 usb 数据线，工队母的督邦线。我们先设置一个蓝牙模块，为主角色参考线路连接图， 开始连接线路，打开我们分享的 idon 程序代码，查看到代码中 第四行修改为一，快捷键 ctrl 加 s 保存，选择工具，开发版为 arduino wuno。 选择工具端口，选择当前电脑所识别的端口，点击上传， 上传成功后点击选择创口监视器，可以看到答应了设置成功，这就说明蓝牙主角色已经设置成功了。接下来我们再换上另一个蓝牙模块，参考线路连接图 设置为重，角色依旧 使用原来的代码，将代码的第四行修改为零，快捷键 ctrl 加 s 保存，查看开发版和端口是否和之前一致，确认一致后点击上传， 上传成功后点击创口监视器可以看到输出设置成功， 这就说明南阳从角色也已经设置成功了。我们最后再来确认一下他是否能正常传输通讯。 这里给大家分享一个小的注意点， hc 零五蓝牙模块在未配对连接的情况下，会出现指示灯快闪的现象，而正常配对连接后会保持长亮或慢 按闪。我们使用两个 usb 转 ttl 模块连接插到电脑，打开窗口调试工具测试发送数据通讯， a 发送 b 能正常接收， b 发送 a 也能正常接收。 这表示已经设置成功了。我们在代码中设置的波特率为九六零零，可以自主修改在代码的第八行。 你有比这还简单的配对方法吗？

哈喽，大家好，今天给大家带来一期马丁龙跨平台开发蓝牙模块通用库的教程。 第一点，文件资料的获取方式，这里有一个百度网盘的链接，打开这个链接以后，这里有相关的一些资料，分别是蓝牙模块的资料， 这里面的东西是比较全的，有需要的话可以详细的看一下，一般都是有一些实物图以及 at 指定的和技术资料。 还有蓝牙调试器是一个安卓的软件，当然在苹果手机上应该也有 以及酷文件，酷文件包含了这个蓝牙通用酷的酷文件以及 esp 三二软创口的一个酷文件，还有 first session 的一个极限图。 第二点，开发环境的搭建方式，下面三篇文章有介绍如何搭建阿顿的 ide 或者是 plenifunel 平台开发环境。 第三点，酷文键添加方式，关于如何在 rdoid 中添加酷文键，那么可以看一下这边教程 酷的功能，该酷的本质是使用状态机进行蓝牙 at 指令的配置，不需要额外的 usb 杠 ttl 模块， 还能够将配置蓝牙参数功能的步骤集合在程序中，并且支持很多常用的蓝牙。下面有列举这个库所支持的一些蓝牙型号，并且有一个推荐使用度 新最低的话，那么就是不太推荐使用的新越高那么就是越推荐使用的。 下面有一些使用的案例以及接线图。 这个视频先来介绍一下 hc 杠零六蓝牙模块的一个使用， 如果你已经安装了酷文件，那么打开 id e 在耳朵的 id 的左上角文件视力 有一个第三方酷视力，就可以找到所安装的这个副文件， 这里有每一种蓝牙的一个视力代码，比如说 h 零一、 hc 零六，它有这个配置运行，配置运行分别在这五个 不同的品牌上的一个视力代码，这个是不配置运行， 这个视力代码是比较多的。 我这边在 visco 的中进行一个演示，在 example， 因为我们这次演示的是 h c 零六，所以打开这个 h c 零六的视力代码， 先讲解一下代码，前面是一个说明，然后导入相关的一些酷文件，因为我这里使用的是一个软串口，所以说要导入这个软串口的酷文件，如果说使用硬串口的话，那么就不需要导入这个酷文件。 然后这里是定义我们硬创口的一个调试打印，特别是开启而不开启调试打印以及串口号以及波特率。 下面是啊蓝牙相关的一些配置，你蓝牙要连接到这个开发版的哪些银角 配置一个超时时间，比如说蓝牙如果说没有配置成功，多少秒后就会提示配置失败，但不配置， 以及我们是否要重置这个蓝牙模块的一个波特， 还有蓝牙正常运行时与开发版中性的一个波特率， 蓝牙的名称，蓝牙的密码，还有蓝牙的一个角色。 hc 零六有两种角色，一个是主模式，还有一个是重模式，主模式的话就是这个是重模式，然后点击这里可以查看主模式，就是 master roll， 然后实力化一个蓝牙的软创口，然后在蓝牙配置的一个实力化， 在红定义我们蓝牙连接的一个创口，也就是前面人创口的一个实力化。在 cc ab 程序中，首先延迟一秒，等待一个 上边稳定，然后出手画这个创口，在出手画蓝牙的一个通信波特率， 在设置蓝牙要连接的一个窗口，以及设置这个总的超时时间和单部配置的一个超时时间，在这个变量呢，在前面应该是常亮，在前面有定义， 然后是否要重置这个打压的波特率，比如说要修改成幺幺五二零零，那么啊将它解开注释就可以了，并且前面的这个长量也要改变， 这是设置蓝牙的一个名称，密码，角色， 然后收都设置好以后就开始配置，然后窗口打印一句程序出书画完成，开始配件，蓝牙 在路盘数中就判断去。首先要获取这个蓝牙的一个配置状态有没有配置成功，如果说他等于正在配置中的话，那么让他继续配置，然后再获取一次他的配置状态， 如果说配置成功的话就打印配置成功，如果说配置失败的话，那么就打印配置失败，如果说还在配置中的话，那么就啊一直在这里，嗯，判断 当配置成功以后就来到了下面这里，他就会判断这个 蓝牙创口的缓存区有没有数据，如果有数据的话，把他们都读出来。使用一个 redstream and tell 函数，但如果说你不加这个截止符的话，你发一个数据，他可能要一两秒才会返回回来。 当然还有一些其他的相关函数，比如说 red read better， read betters 等函数， 如果这个独到的数据不等于空，那么就将这个接受到的数据打印在这个创口监视器上面， 并且再将我们所接受到的这个蓝牙的数据返回到手机这边，并且前面加一个 啊代码的一个基本功能已经讲完了，现在就来编译上传测试一下。要选择主要编译的一个 视力代码，就选择零一 avr arduno 英文 o 的，然后选择开发版，我这里使用的开发版是 arduno oonosdk， 版本是一点八点五，然后选择对应的创口，再点击编译加上传， 可以看到摄像头这边，这是一个温柔的开发板。然后首先测试使用的是 是 hc 杠零六原装版本的一个开发版啊，一个模块，这个是 hc 杠零六原装的，然后这里还有一个 hc 杠零六兼容版的，可以说是国产版吧啊，稍微便宜一点点。 首先他就插在这里，这里提示已经上传成功，然后打开这个创口监视器， 这里就会输出，然后他会打印蓝牙配置成功，如果蓝牙配置成功，那么他就会一直在读你蓝牙这边有没有数据发送过来， 然后我手机这边就进行一个连接，这里需要搜索一下， 需要注意的是这个原装版的蓝牙，如果说你有设置这个重新设置这个蓝牙名称他有改变的话，那么需要重新上电，他才会发生一个改变这个蓝牙的名称， 然后我点击这个加号，就是连接我们设置的密码，在程序中有定义是一二三四， 我我这里可能他不会显示，因为手机有这个防护，点击确定就配对成功。如果说呃没有自动连接的话，就继续点一下这个加号， 然后点击这个退化模式，我在这里可以输入信息， 我发送这一段字符串，并且加上一个截止符，截止符在程序中也有定义，就是一个这样的符号， 然后我点击这个发送，这边创口监视器就接受到了这个所发送的数据，并且手机这边也有一个 data， 就是说啊，这个单片机再将接受到的蓝牙数据通过蓝牙模块再发送给手机。现在设置的波特率是九六零零，这个 数据还是不会啊，乱码，如果说你的波特率比较高，是幺幺五二零零，那么他可能就会乱码，特别是使用软创口，如果说你使用硬创口的话，可能会好一些，硬创口更加稳定。但是通常来讲 啊，阿顿呢？我的板子他音创口不是很多，像阿顿的 nano， 阿顿的用欧，他一般只有一个音窗口，我们一般都是用来作为程序上传调试，像阿顿的麦克二五六零的话，他是有三四个音窗口的。 如果说我不加这个截止符，那么发送数据后，他这里可能需要一两一两秒钟才接受得到， 所以说加一个截止符的话，这个效率是更高的， 那么这个原装版本的就演示到这里， 下面我再换这个兼容版的， 插上去以后他就是亮这个灯， 然后我再重新打开，或者说是将这个开发板重新上电， 正在配置这个 hc 零六兼容版的一个蓝牙， 哎，注意这个线可可能会有一定的松动啊，那么需要将这个线接好， 我这边现在已经接好线了， 然后这里提示蓝牙已经配置成功。 像这个 hc 杠零六啊，加绒版啊，设置了这个蓝牙的密码后，也需要重新上电他才会生效， 不然的话，嗯，可能就会他的密码就会设置的，即使连接，那么也是旧的一个密码。 我这边同样也是要 点击连接，这个设置的密码也是一二三四，然后点击确定他就配的成功，这里还没有连接好，然后再点一下这个加号， 这时候蓝牙的灯啊，就是常亮的一个状态， 我们在这边等发送，你看到这边已经接收到了， 同时这边也会有这个反馈， 这个啊，通讯的速度还是比较快的， 同时啊，在 esp 三二， esp 八二六六，美派还有 steam 三二什么都有不同的例子， 我这里也就不一一做演示了，因为我这边也都已经测试过的。同时呢，还有其他的一些案例，比如说 pt 零五， ajc 零二， ajc 零五， 还有叽里歪啊相关的一些蓝牙，我这里也有一些链接， 这是筋斗云官方的一个淘宝网站，他们家的蓝牙我觉得做的还是挺不错的，第一就是便宜，第二就是使用上面我觉得要比这些 其他的要更加稳定。也是，这个兼容版我并不是非常的推荐，而且这个原装版本其实正版的一般也要一百多块的，其实应该也不算正版， 下面也有些接线图啊，需要注意啊，各个蓝牙模块，他的 vcc 眼角，有些蓝牙模块他是可以支持连接到五伏，但是有些蓝牙模块他只能连接到三点三伏，比如 说这个 gdy 幺八，他是只能连接到三点三伏的。 呃，这边再讲解一些代码吧，这个是鼻涕零五的， 毕竟零五可以看到这些代码其实都非常非常的相似，主要就是这边的红天翼需要改一些内容就可以了，其他都不需要改，主要要改就是改一个蓝牙的名字，还有配对密码 以及他的一个工作，这里是有一个工作类型的 pg 零五可以选择是有密码连接或者是 没有密码连接，这个是有密码连接，然后一零五也可以选择一个作为主机还是从机，下面的密码都是一样的，这边设置对应的参数就好了。 hc 零二， hc 零二，呃，他就是从句，你不需要修改他，然后只要只要设设置他的一个，嗯，蓝牙名称和密码。 hc 零五，这是一个比较老牌的一个蓝牙板块了，可以设置他的。呃，从机或者是主机或者是这种 回环有连接模式的话，可以选择任意地址的一个连接，或者是指定的一个蓝牙地址的连接模式，下面的代码都是一样的。 gdy 三幺啊，这是一个好像是一个蓝牙三点零的模块，他也是有设置一个名称和密码。 gdysm， 他是一个的高号蓝牙了，他是蓝牙四点零以上的，可以和啊这个苹果手机下连接以及微信小程序， 他们的密码都是六位数，这里应该是写错了，应该是六位数。 还有 gdy 幺八，这个蓝牙就稍微比较小巧， sm 的话他还支持一个啊，蓝牙面是组网的一个功能，还是比较强大的， 这个的话幺八就没有组网的功能，但是还是比较好用的， 如果说你不需要配置这个蓝眼，那么就直接看这个 运行不配置运行说我点开这个实力代码就不需要导入那个库了，我这边也用来代码都一样，接受的代码都是一样的， 像这些蓝牙主要就是一个创口的操作，为了创口的操作，那么其他的你只需要看那个 at 指令就可以了。 如果啊，对这篇文章感兴趣的话，可以看一下我的这个博客， 我的博客是布洛克点 yyjt 点赛的。

大家好，欢迎大家观看，今天给大家分享一下 hc 零五蓝牙串口模块 stm 三二编程实验。 首先看一下本实验的硬件清单， stm 三二 f 一百零三 c 八 t 六最小核心版，然后是 stink 及其度帮线， 然后是 usb 转 ttl 串口及其镀邦线，然后是母对母镀邦线， 然后是 hc 零五蓝牙模块，这就是本实验的全部硬件。 接下来看一下本实验涉及到的软件工具。 本实验涉及到的软件工具已经放在百度网盘下面，这个链接地址就是百度网盘的地址，里面包含了本实验相关的软件工具的安装戒指和库函数模板项目。圆码 手机蓝牙调试工具使用的是调试全能王，大家可以在安卓应用市场找到。 接下来我们看一下本实验的接线图。首先是 string 和最小核心版之间的接线图， stink 给最小核心版供电，同时给 hc 零五供电。 然后这个是 hc 零五和最小核心版的接线图， hc 零五使用的是最小核心版串口二，然后 usb 转 ttl 使用的是串口一，这地方修改一下。 好的，这就是本实验的接线图，接下来给大家演示一下。 首先我们看一下本实验的代码， 本实验的代码涉及到，首先是 usb 转 ttl 和最小核心版之间的通讯，使用的 是创口衣， 这就是串口一的相关功能的代码。然后是 hc 零五和最小核心版之间的通讯，使用的是串口二，这是串口二的相关的代码， 这个是 hc 零五的相关的代码。好的，这就是本实验的全部代码。接下来我们看一下本实验的效果， 我们看一下摄像头，这就是本实验的硬件部分。 首先我们打开串口调试助手，然后再打开手机上调试全能网，然后连接蓝牙。 接下来我们发一个任意的字符串， 然后点击发送串口调试助手已经收到了，然后我们再发一个任意的字符串， 已经收到了， 然后我们再重置一下最小核心版， 按一下重置按钮，然后我们可以看到，然后 hc 零五初始化失败，然后是 sf， 然后我们看一下代码， 这里面有一个初始化循环，执行 hc 零五初始化函数， 如果失败了，延迟五百毫秒，然后再执行，一直到初始化成功。接下来是这个函数，就是判断是主机还是从机， 接下来就是输入思梦的话， 发送相关的数据给串口一和串口二，然后我们看一下效果， mo 发送， 我们看串口一和串口二都收到了相应的数据，然后我们再发送 smc， 看一下两边都停止打印数据。 好的，我们本实验分享到这里，欢迎大家观看，谢谢。

给电视遥控器小车升级一下，改成蓝牙控制的小车。这是 hcu 蓝牙模块的正面，背面有接线方式， r x d 接入右脑板的 tx t x t 接入右脑板的二 x， g， n， g 和 v c， c 分别接入负极和正极。 程序就是先声明一个变量，设计一下波特率，如果创口有数据可读，就将数据复制给这个艾特姆，如果艾特姆等于 g， 就执行购函组， 如果艾特么等于 b， 就直行败砍数。其他的一次类推。下载一个蓝牙创口 app 进行设置，这里使用的是键盘，长按就可以编辑朝前走。

嗨，这是基于 arduino 设计的蓝牙通信 双击控制器芯片，选择要下载的 x 文件， 点击仿真运行按钮，系统启动。此处使用串口终端模拟蓝牙原理一样在终端界面发送字符， lcd 显示，接收数据， 评论区发送您要实现的项目功能，我们一起完成。点赞、收藏、关注我，带您进入儿堆漏仿真世界， 打开工程代码可以看到，还是比较简洁的， 朋友们赶紧来学习吧！

将 hc 零四模块正确插入 hc 杠 t 测试架的 m 二插口，用配套的数据线插入电脑， 此时 led 指示灯蓝灯快闪。打开电脑中提前下载的 hc 杠 t 串口助手，点击查询波特率，返回 ok， 即可通过 at 指令设置参数，设置名称为演示零四，密码四五六七，演示所需软件官网可下载。 打开安卓中下载的 hc 蓝牙助手，进入搜索页面，找到演示零四，并点击密码，输入四五六七，软件页面显示已连接模块指示灯蓝灯常亮。 安卓手机输入想发送的信息，并点击循环发送，电脑端收到来自手机端的信息。电脑端也输入信息，并点击循环发送，手机端收到来自电脑的信息。

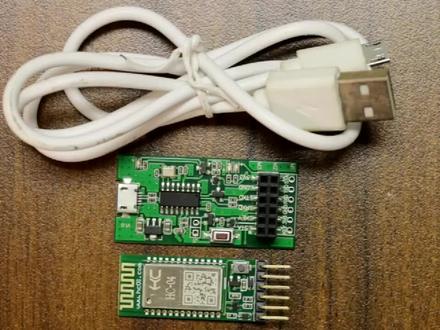

大家好呀，今天给大家介绍我词汇成 a s c 零四初学者套餐。该套餐清单包含了一个 a、 c 杠零四第一代底板汗蒸款，一个 a、 c t 测试价，一条数据线。 a c 杠零四第一代底板汗蒸款至值三点二伏至六伏。引出模块的六个银角，从上到下分别是 s、 t、 a 和 r、 s、 d 和 t、 s、 d 和 g、 and 和 v、 c、 c 和 t。 act 测试下，通过配套的 hct 串烤助手，官网可免费下载。可以更快的调通模块和通过 it 指令修改模块的参数。 将模块插入 m 二，插好并用数据线连接电脑。

大家好呀，今天介绍的是这款 hc 零四蓝牙模块，这款是双模蓝牙串口，模块，有 spp 二点零，兼容三点零合币，也要以五点零两种协议，功能强大，能和安卓或苹果手机透传。产品有贴片款支持三点三伏 带底板，汗蒸款支持三点二伏至六伏，引出模块的六个银角，方便大家更快的嵌入到系统中。 波特率九二幺六零零 spp 协议下，同模块件主从一对一透传，传输速度可达每秒六十 kb 以上。 如图， hc 零四相当于一条串口线，串输串口数据给单片机，由单片机控制，实现蓝牙控制。我们自行 做了两个月用，实力分别是蓝牙小车和蓝牙控灯。蓝牙小车通过手机软件中的方向盘控制前进后退等动作。蓝牙控灯通过手机软件发送，一亮灯发送，零熄灯，实现控灯功能。 模块能和模块本身苹果或安卓手机、电脑、平板等蓝牙设备一对一透传， 通过软件发送数据连接到单片机，实现蓝牙控制等用途。模块参数和电器特征如图，贴片模块大小二十六点九乘十三乘二点七毫米，传输距离十米，波特率支持一千二百至九十二万一千六百通。模块间连接后 spp 电流六点五毫安， bla 电流七号啊，手机通过软件搜索时显示名称有 hc 杠零四和 hc 杠零四， bl 代表着不同的协议，连接后另一种协议关闭。 hc 杠零四的是 spp 协议，无需软件，可直接与手机等配对，默认密码一二三四。 hc 杠零四 bl 的是 bla 协议，只能通过 bled 协议的软件连接，无需密码。 注意，无论哪种协议发送数据都需通过软件发送。我们有提供安卓的 app， 小程序、源马等饲料 初学者套餐，搭配 act 串烤助手软件如图，能更快的调通模块，直接通过电脑设置 a p 指令，具体指令如图，能够修改模块参数，如产品名称、密码主从角色波特绿档。
